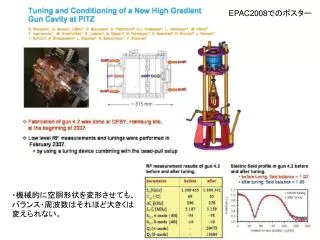

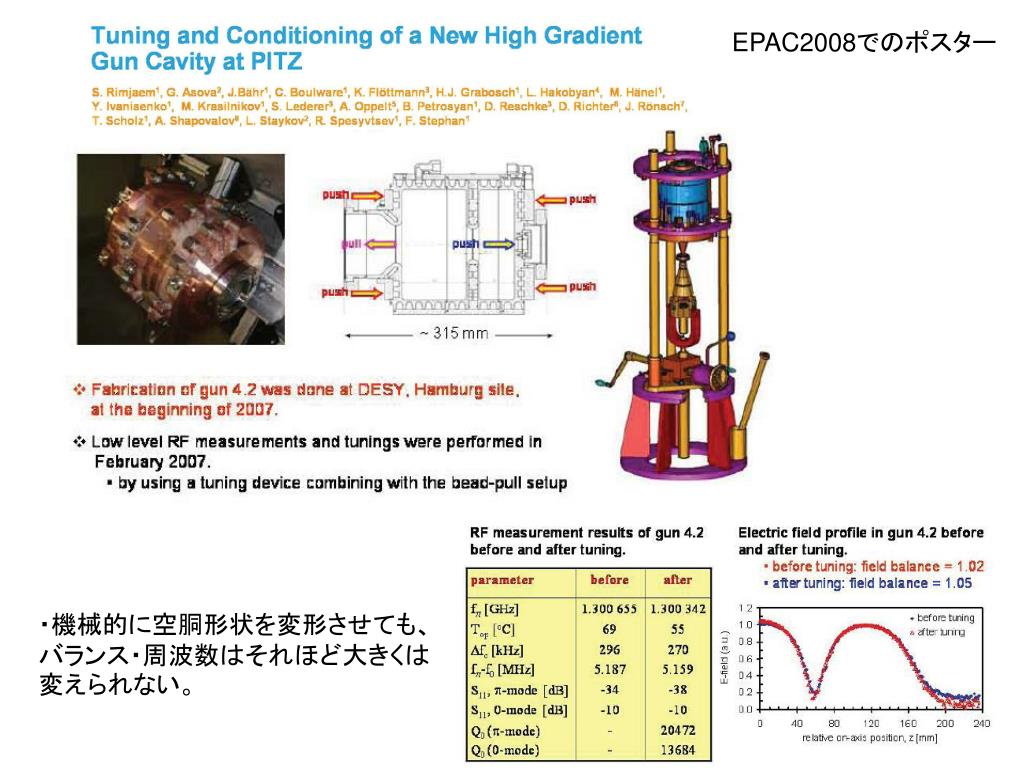

  1. EPAC2008でのポスター ・機械的に空胴形状を変形させても、バランス・周波数はそれほど大きくは変えられない。

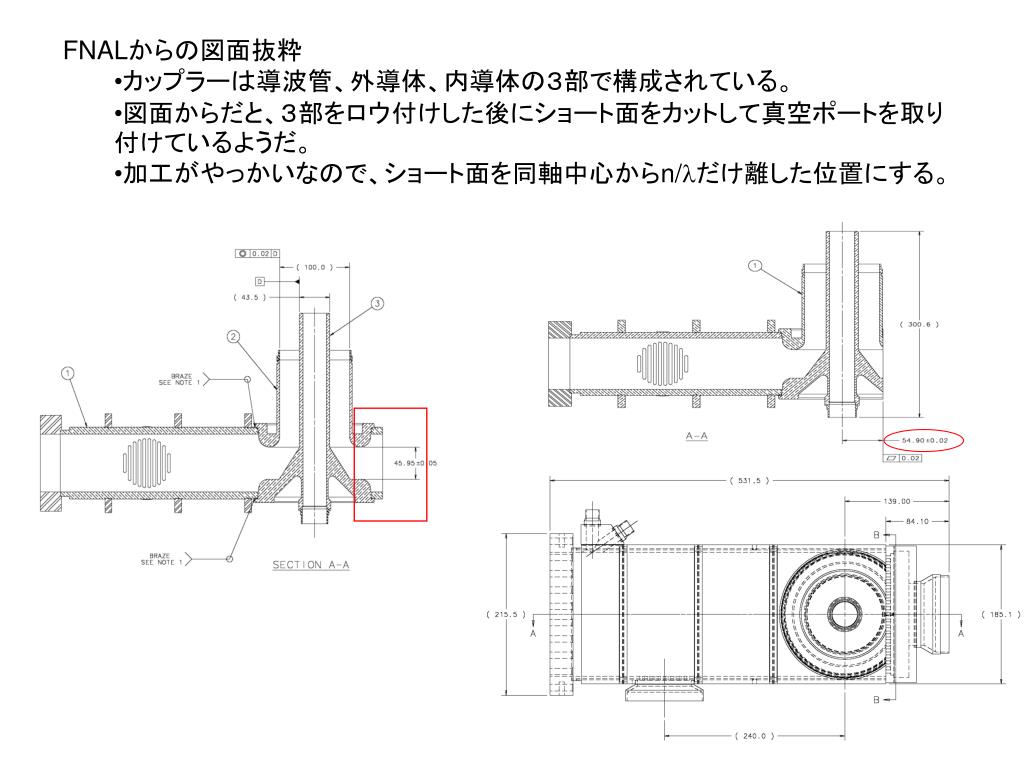

  2. FNALからの図面抜粋 • カップラーは導波管、外導体、内導体の３部で構成されている。 • 図面からだと、３部をロウ付けした後にショート面をカットして真空ポートを取り付けているようだ。 • 加工がやっかいなので、ショート面を同軸中心からn/lだけ離した位置にする。

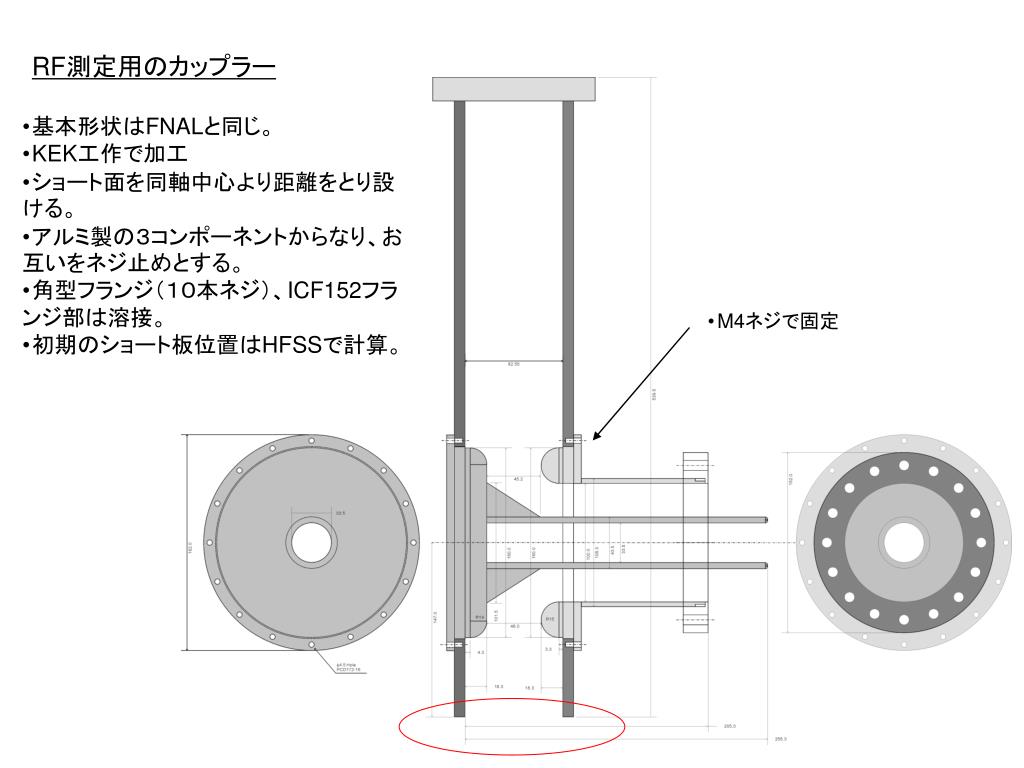

  3. RF測定用のカップラー • 基本形状はFNALと同じ。 • KEK工作で加工 • ショート面を同軸中心より距離をとり設ける。 • アルミ製の３コンポーネントからなり、お互いをネジ止めとする。 • 角型フランジ（１０本ネジ）、ICF152フランジ部は溶接。 • 初期のショート板位置はHFSSで計算。 • M4ネジで固定

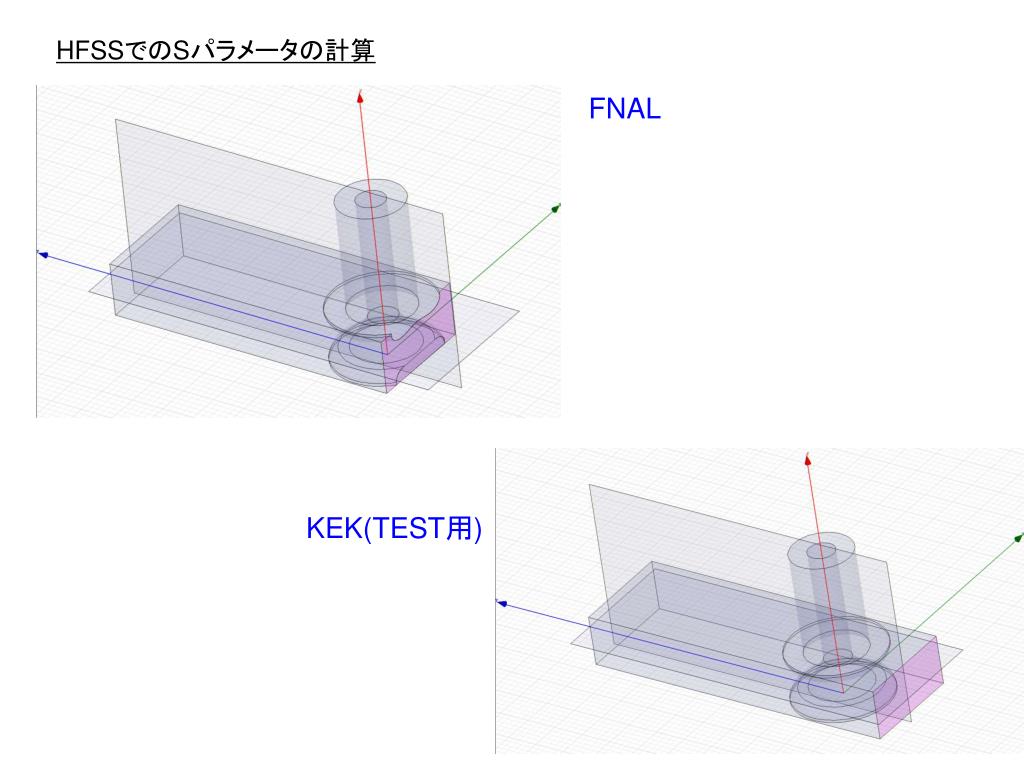

  4. HFSSでのSパラメータの計算 FNAL KEK(TEST用)

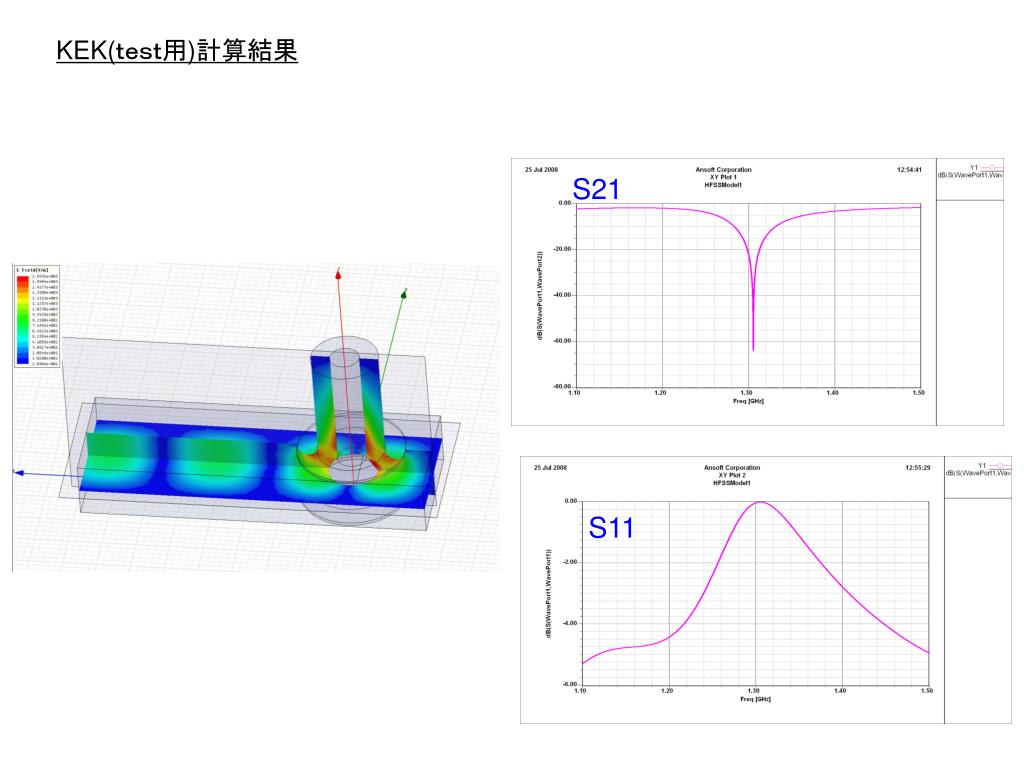

  5. KEK(ｔｅｓｔ用)計算結果 S21 S11
