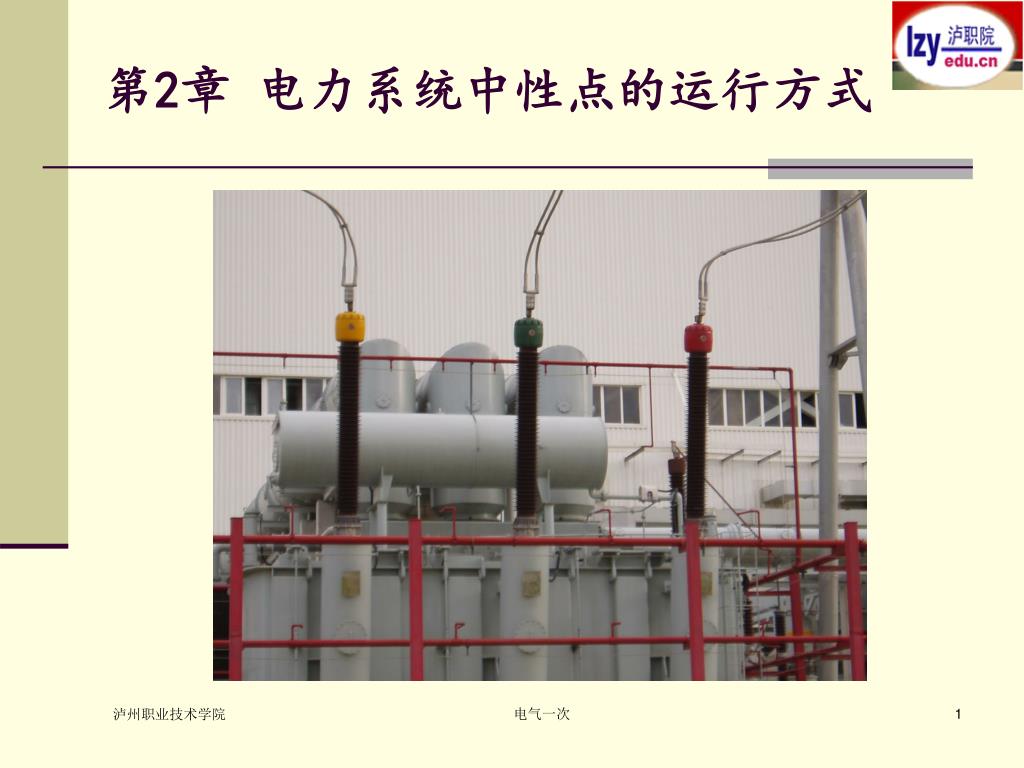

第 2 章电力系统中性点的运行方式

第2章电力系统中性点的运行方式 电气一次

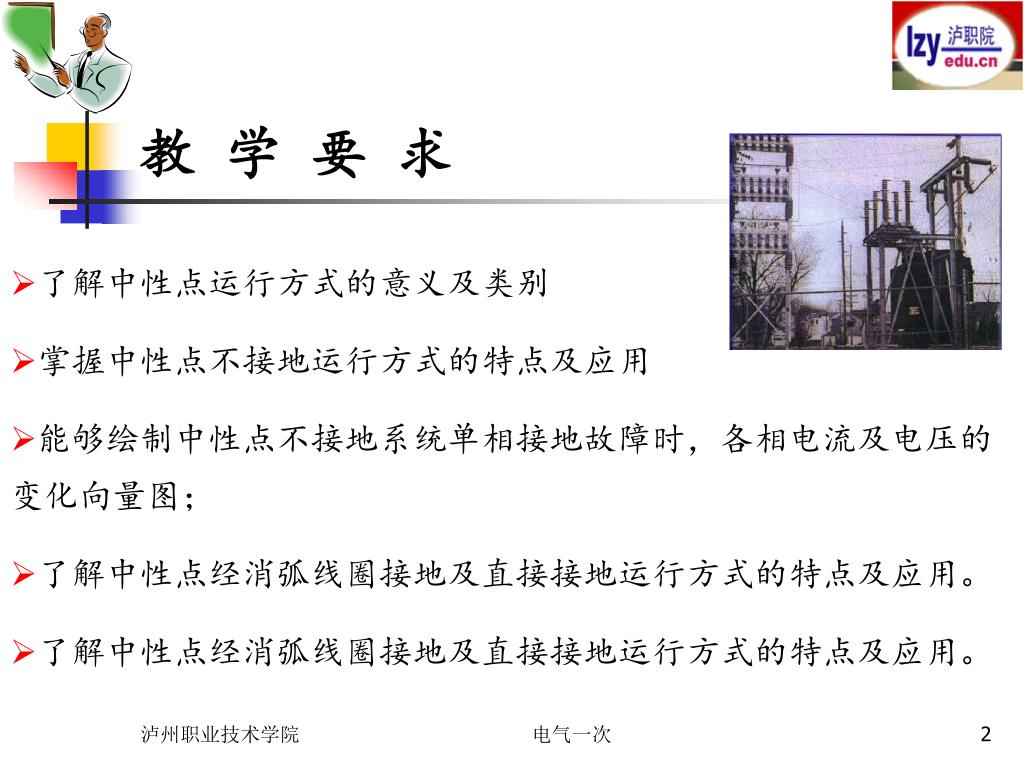

教学要求 • 了解中性点运行方式的意义及类别 • 掌握中性点不接地运行方式的特点及应用 • 能够绘制中性点不接地系统单相接地故障时，各相电流及电压的变化向量图； • 了解中性点经消弧线圈接地及直接接地运行方式的特点及应用。 • 了解中性点经消弧线圈接地及直接接地运行方式的特点及应用。电气一次

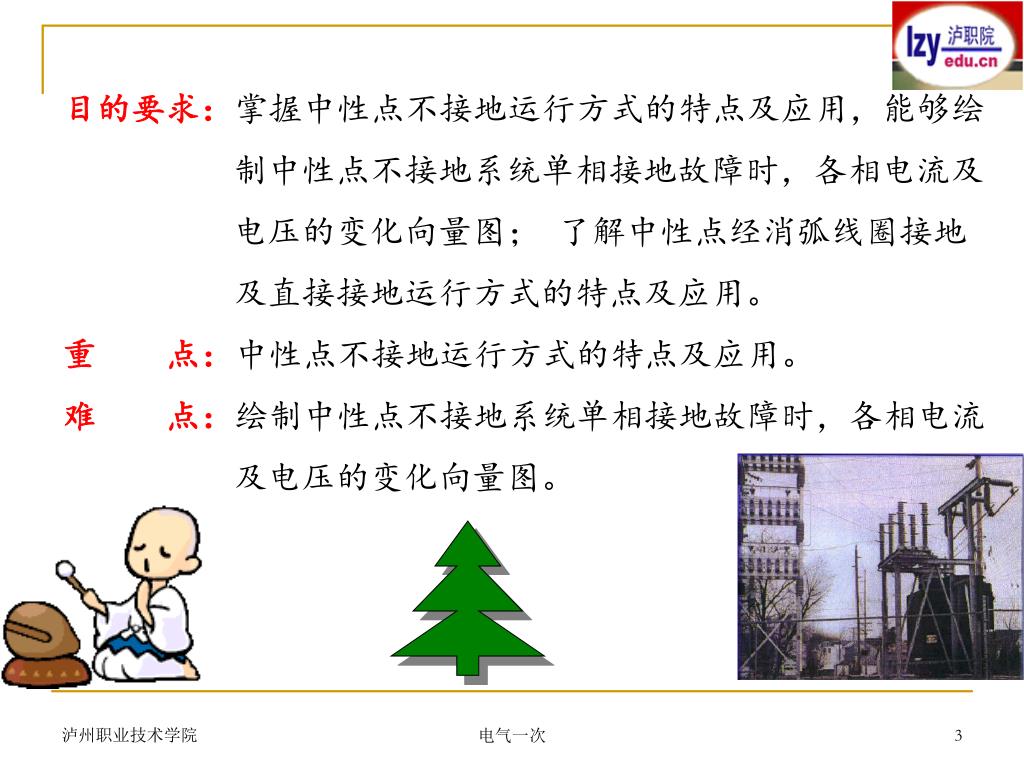

目的要求：掌握中性点不接地运行方式的特点及应用，能够绘目的要求：掌握中性点不接地运行方式的特点及应用，能够绘制中性点不接地系统单相接地故障时，各相电流及电压的变化向量图；了解中性点经消弧线圈接地及直接接地运行方式的特点及应用。重点：中性点不接地运行方式的特点及应用。难点：绘制中性点不接地系统单相接地故障时，各相电流及电压的变化向量图。电气一次

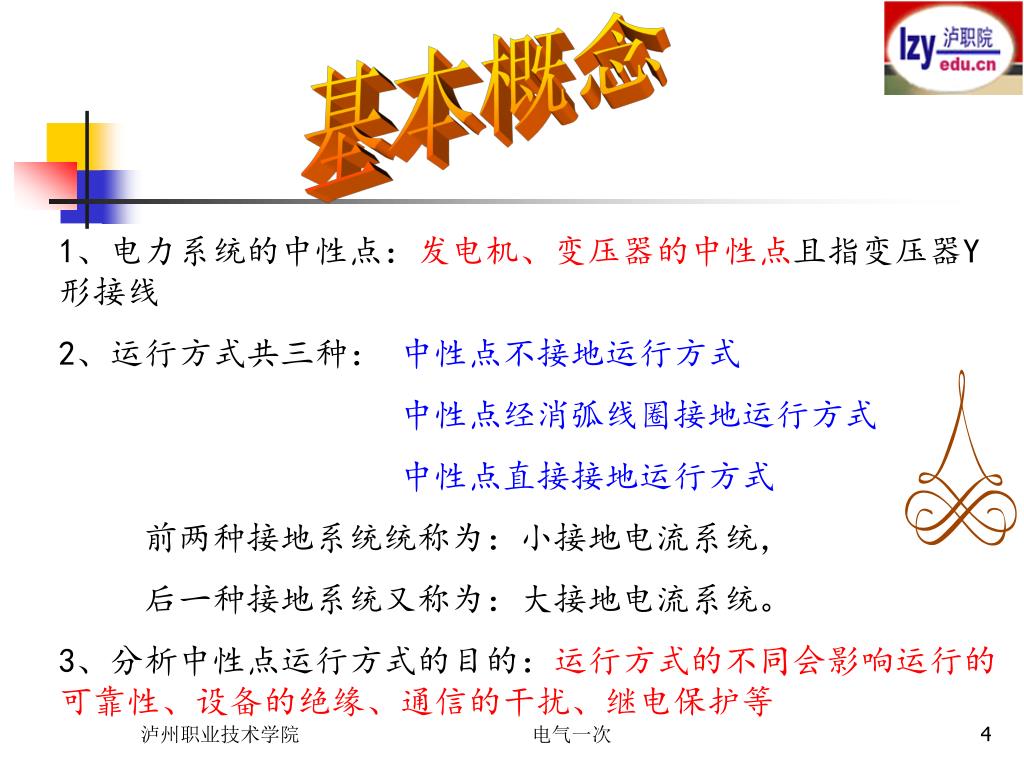

基本概念 1、电力系统的中性点：发电机、变压器的中性点且指变压器Y形接线 2、运行方式共三种：中性点不接地运行方式中性点经消弧线圈接地运行方式中性点直接接地运行方式前两种接地系统统称为：小接地电流系统，后一种接地系统又称为：大接地电流系统。 3、分析中性点运行方式的目的：运行方式的不同会影响运行的可靠性、设备的绝缘、通信的干扰、继电保护等电气一次

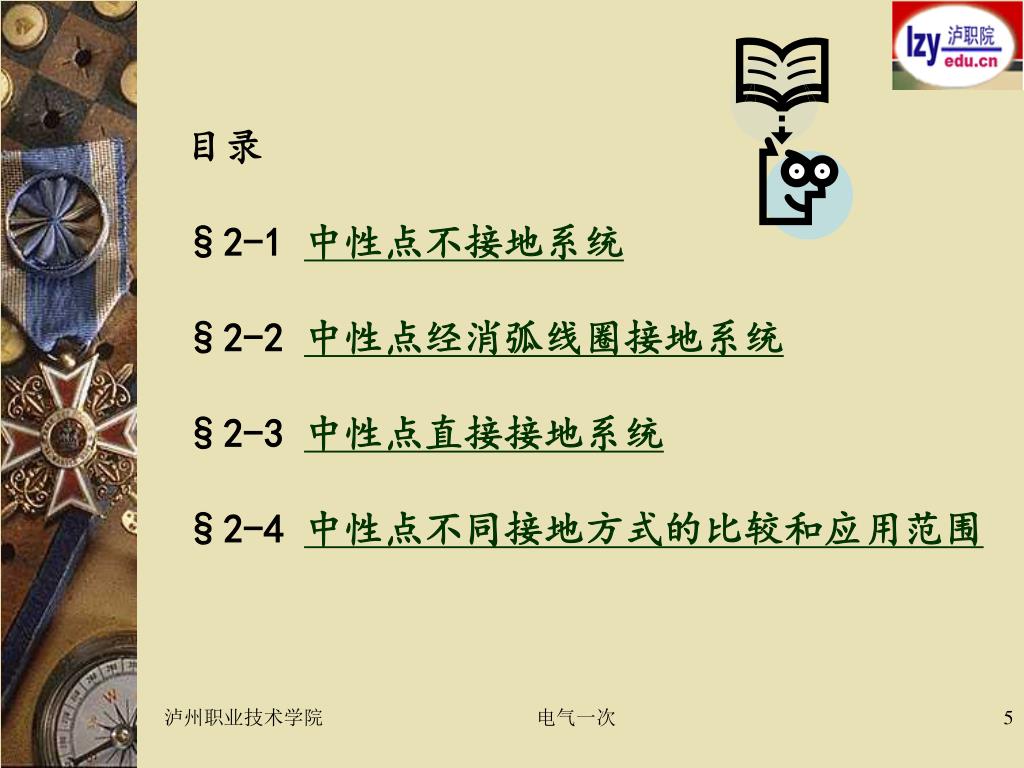

目录 §2-1 中性点不接地系统 §2-2 中性点经消弧线圈接地系统 §2-3 中性点直接接地系统 §2-4 中性点不同接地方式的比较和应用范围电气一次

§2-1 中性点不接地系统 电气一次

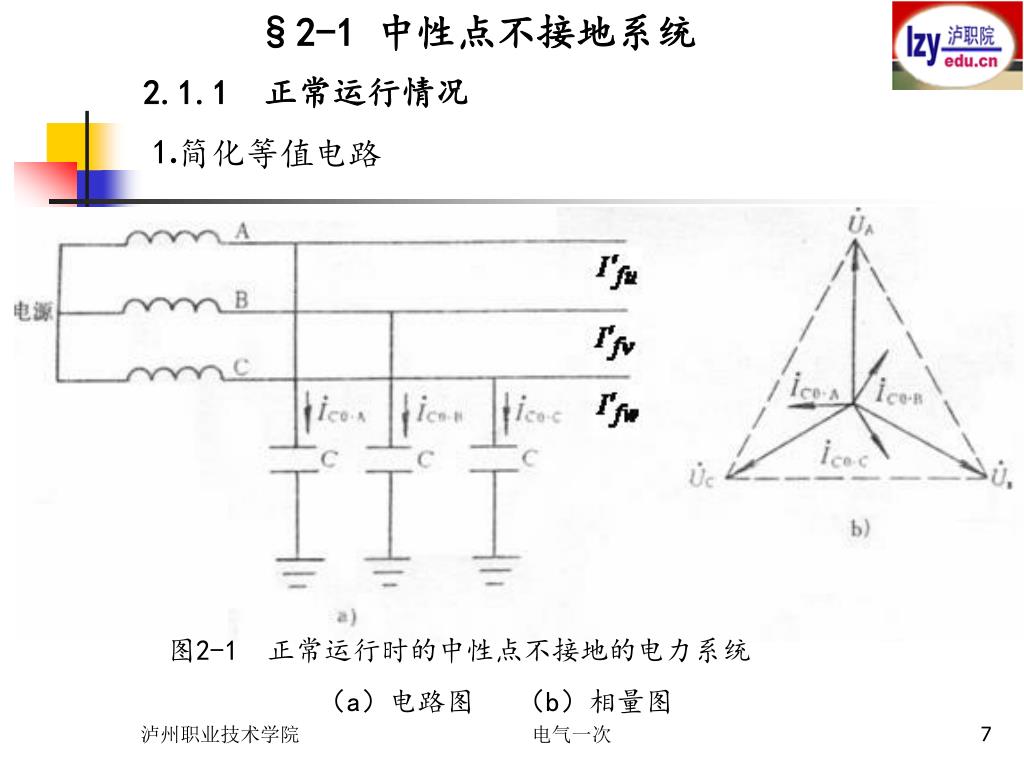

§2-1 中性点不接地系统 2.1.1 正常运行情况 ⒈简化等值电路图2-1 正常运行时的中性点不接地的电力系统（a）电路图（b）相量图电气一次

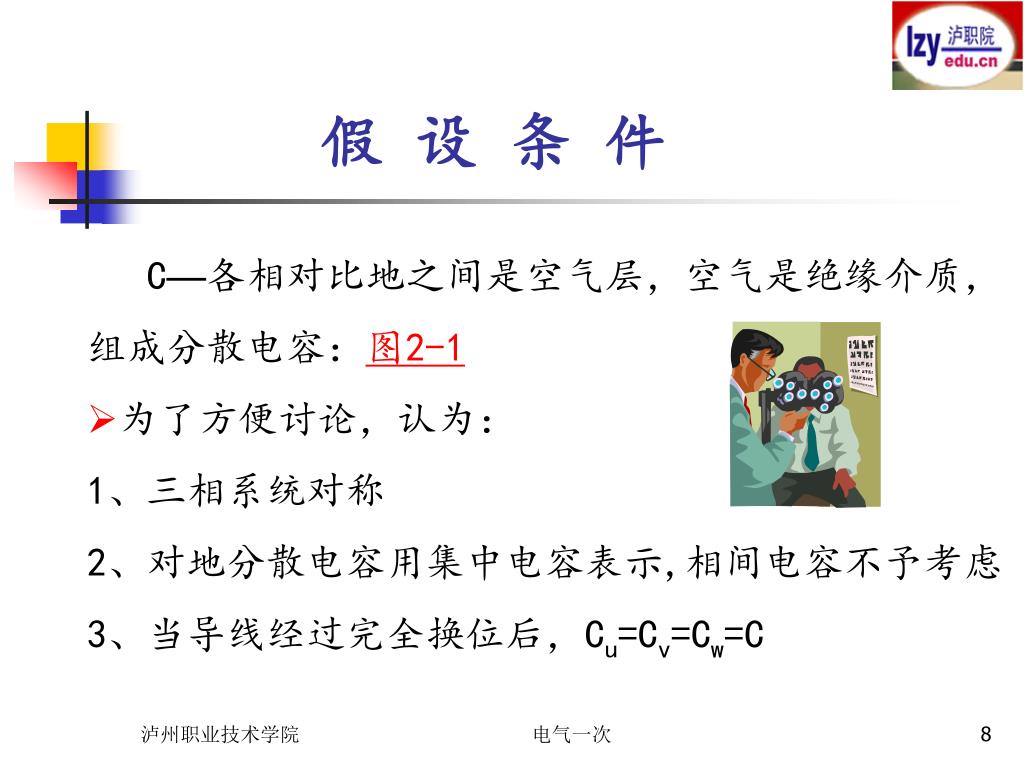

假设条件 • C—各相对比地之间是空气层，空气是绝缘介质，组成分散电容：图2-1 • 为了方便讨论，认为： • 1、三相系统对称 • 2、对地分散电容用集中电容表示,相间电容不予考虑 • 3、当导线经过完全换位后，Cu=Cv=Cw=C 电气一次

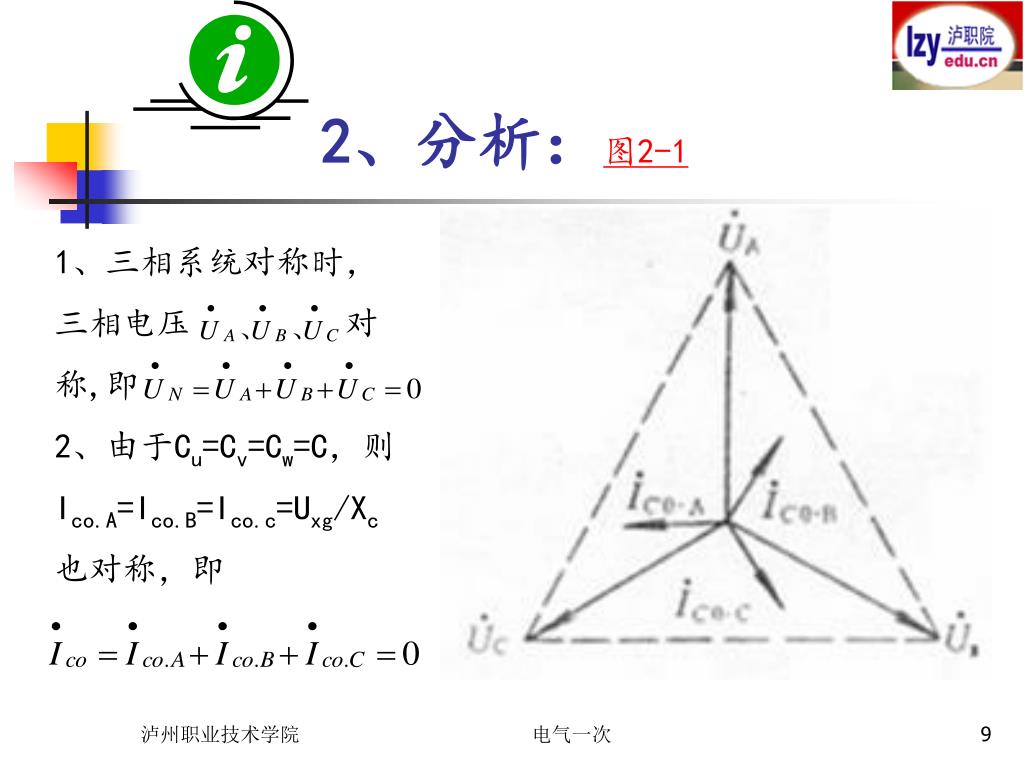

2、分析：图2-1 1、三相系统对称时，三相电压对称,即 2、由于Cu=Cv=Cw=C，则Ico.A=Ico.B=Ico.c=Uxg/Xc也对称，即电气一次

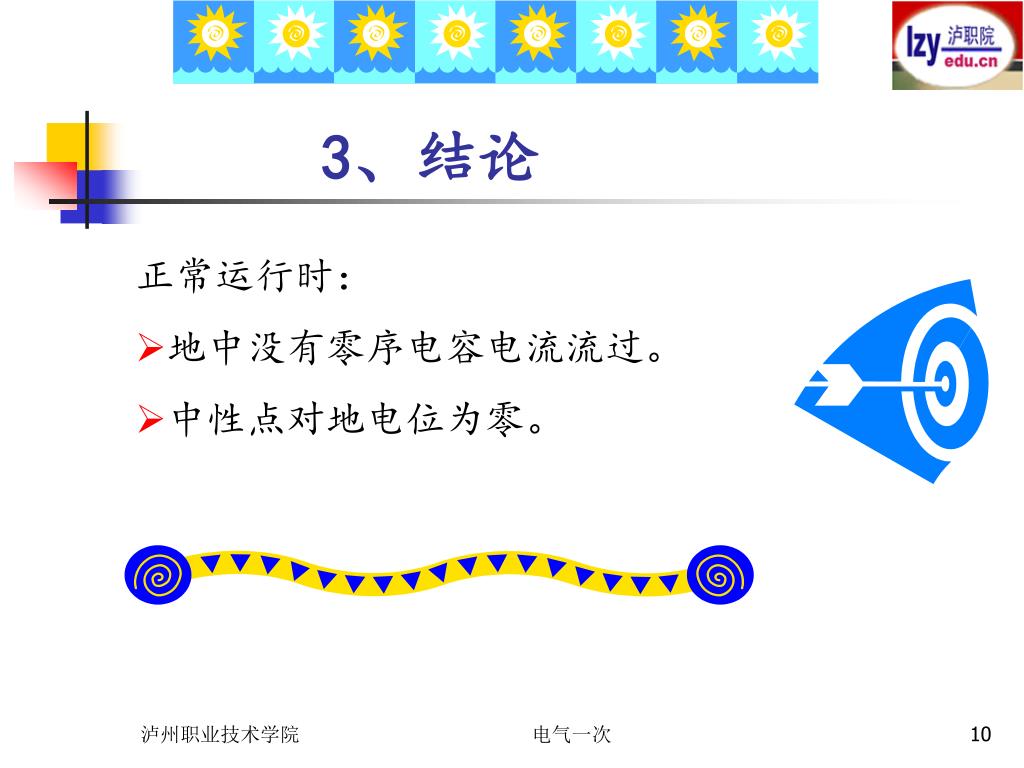

3、结论 正常运行时： • 地中没有零序电容电流流过。 • 中性点对地电位为零。电气一次

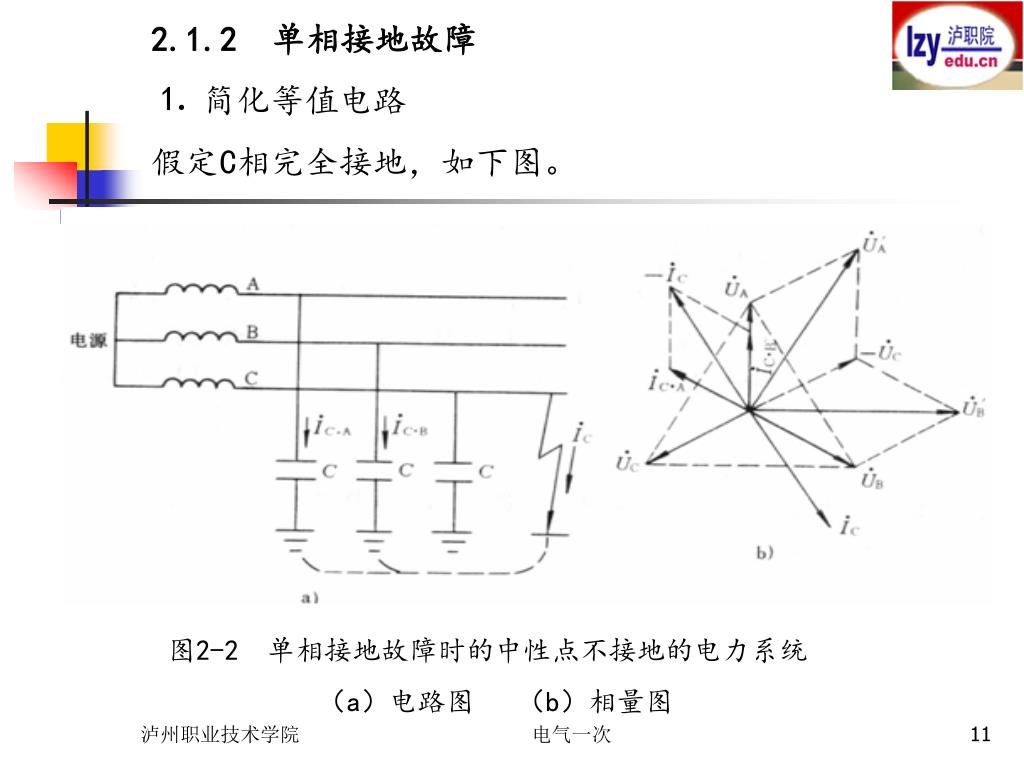

2.1.2 单相接地故障 ⒈ 简化等值电路假定C相完全接地，如下图。图2-2 单相接地故障时的中性点不接地的电力系统（a）电路图（b）相量图电气一次

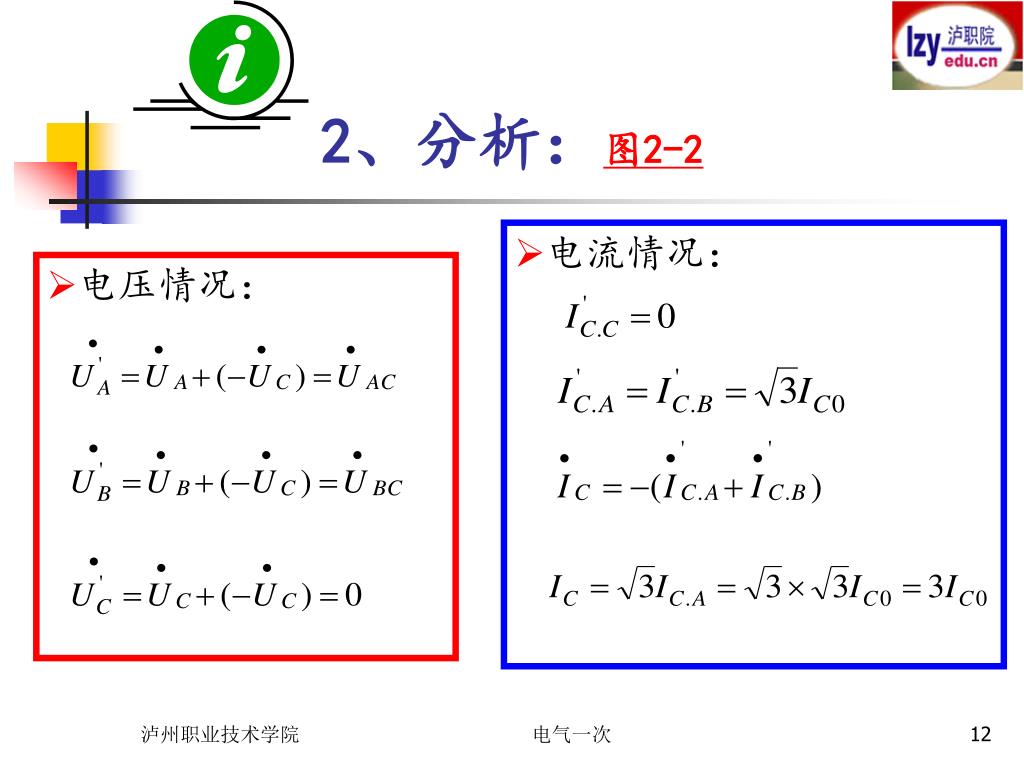

2、分析：图2-2 • 电流情况： • 电压情况：电气一次

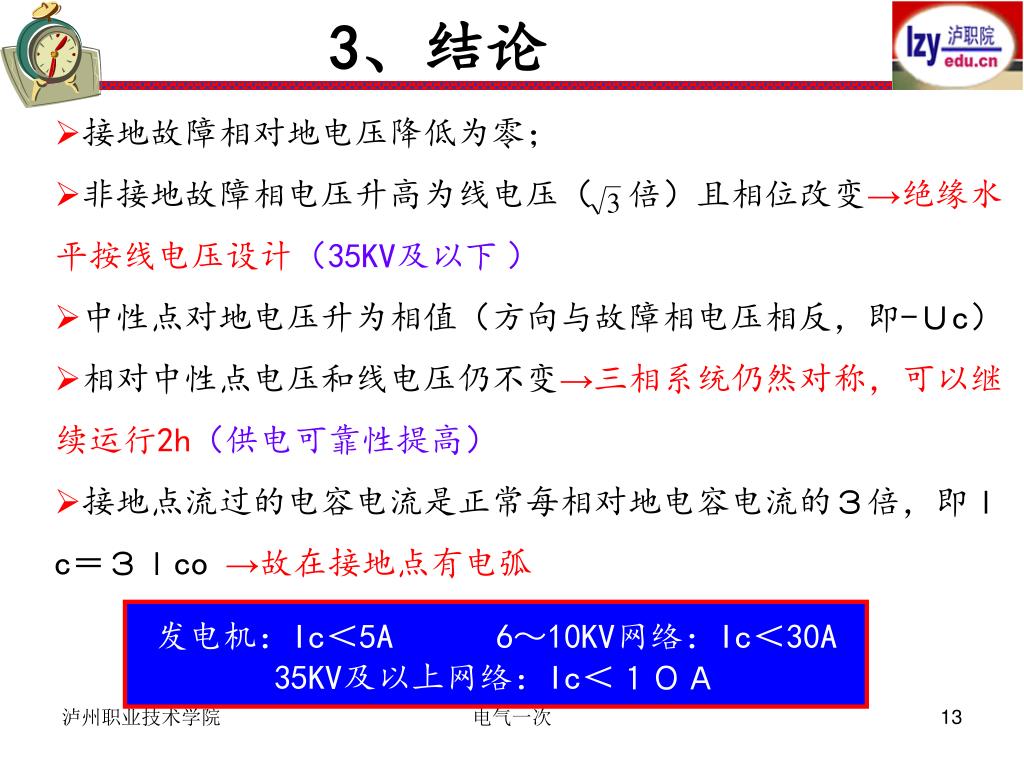

3、结论 • 接地故障相对地电压降低为零； • 非接地故障相电压升高为线电压（倍）且相位改变→绝缘水平按线电压设计（35KV及以下） • 中性点对地电压升为相值（方向与故障相电压相反，即-Ｕc） • 相对中性点电压和线电压仍不变→三相系统仍然对称，可以继续运行2h（供电可靠性提高） • 接地点流过的电容电流是正常每相对地电容电流的３倍，即Ｉc＝３Ｉco →故在接地点有电弧发电机：Ic＜5A 6～10KV网络：Ic＜30A 35KV及以上网络：Ic＜１０Ａ电气一次

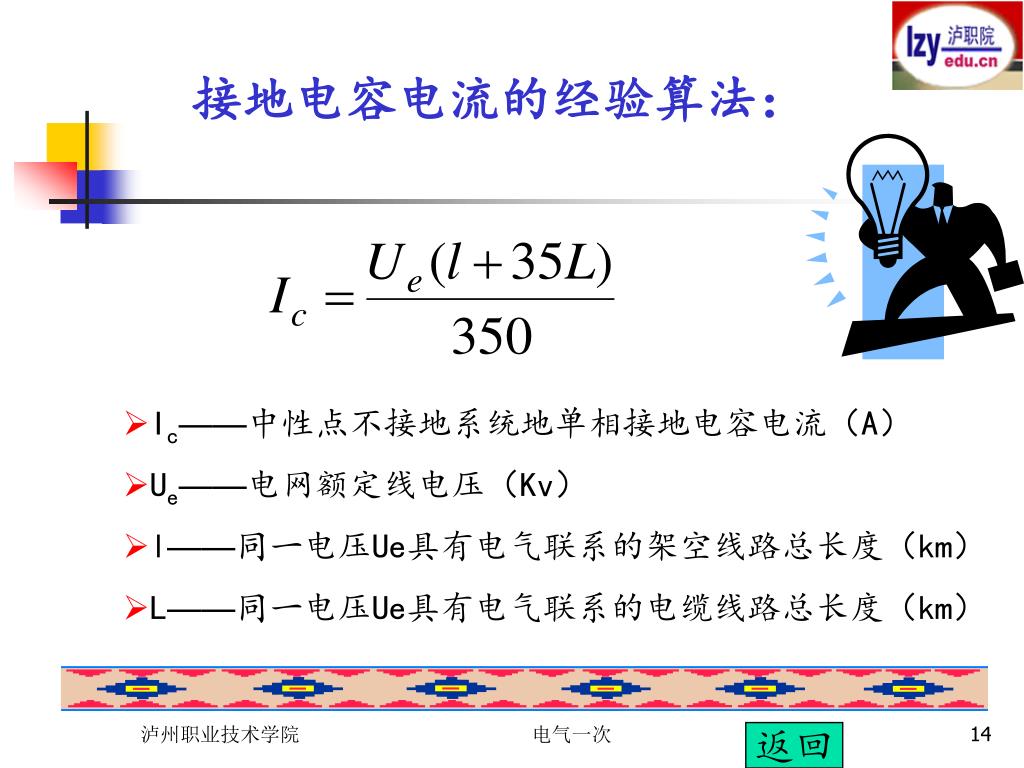

接地电容电流的经验算法： • Ic——中性点不接地系统地单相接地电容电流（A） • Ue——电网额定线电压（Kv） • l——同一电压Ue具有电气联系的架空线路总长度（km） • L——同一电压Ue具有电气联系的电缆线路总长度（km）电气一次返回

§2-2 中性点经消弧线圈接地系统 电气一次

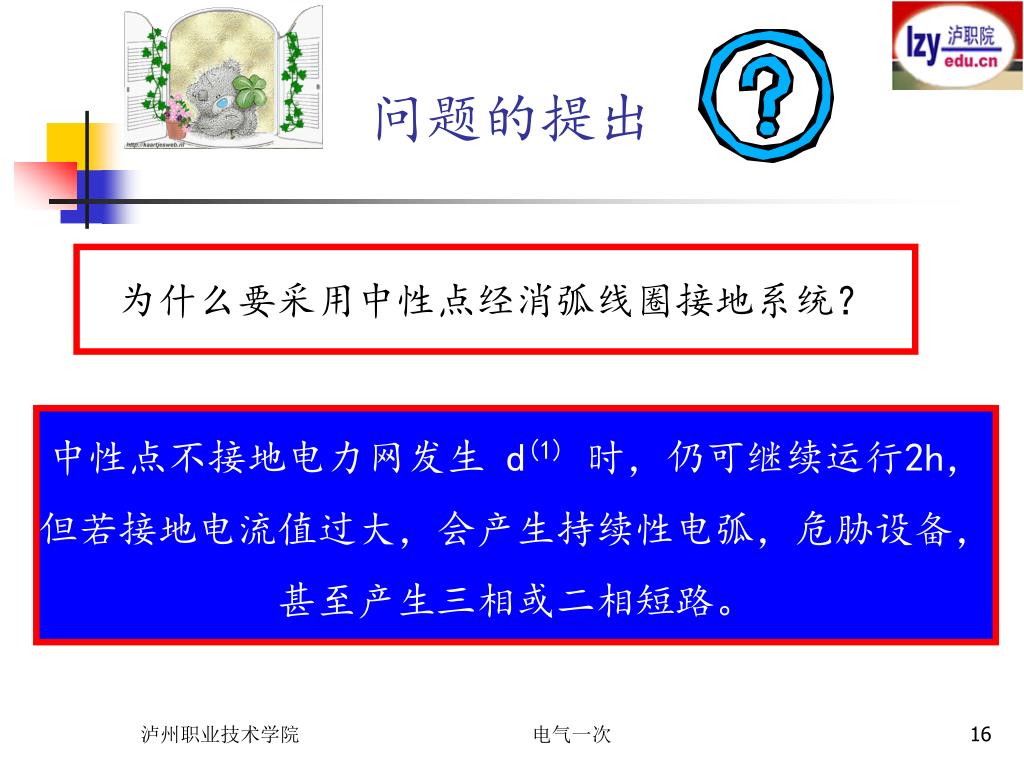

问题的提出 为什么要采用中性点经消弧线圈接地系统？中性点不接地电力网发生 d(1)时，仍可继续运行2h，但若接地电流值过大，会产生持续性电弧，危胁设备，甚至产生三相或二相短路。电气一次

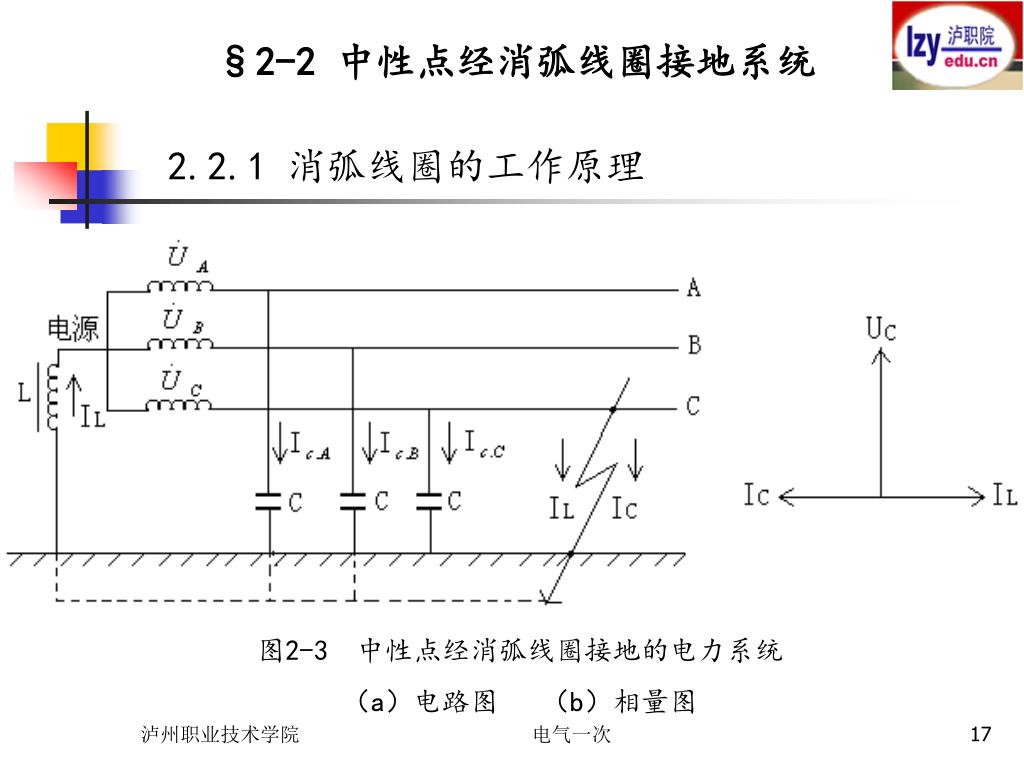

§2-2 中性点经消弧线圈接地系统 2.2.1 消弧线圈的工作原理图2-3 中性点经消弧线圈接地的电力系统（a）电路图（b）相量图电气一次

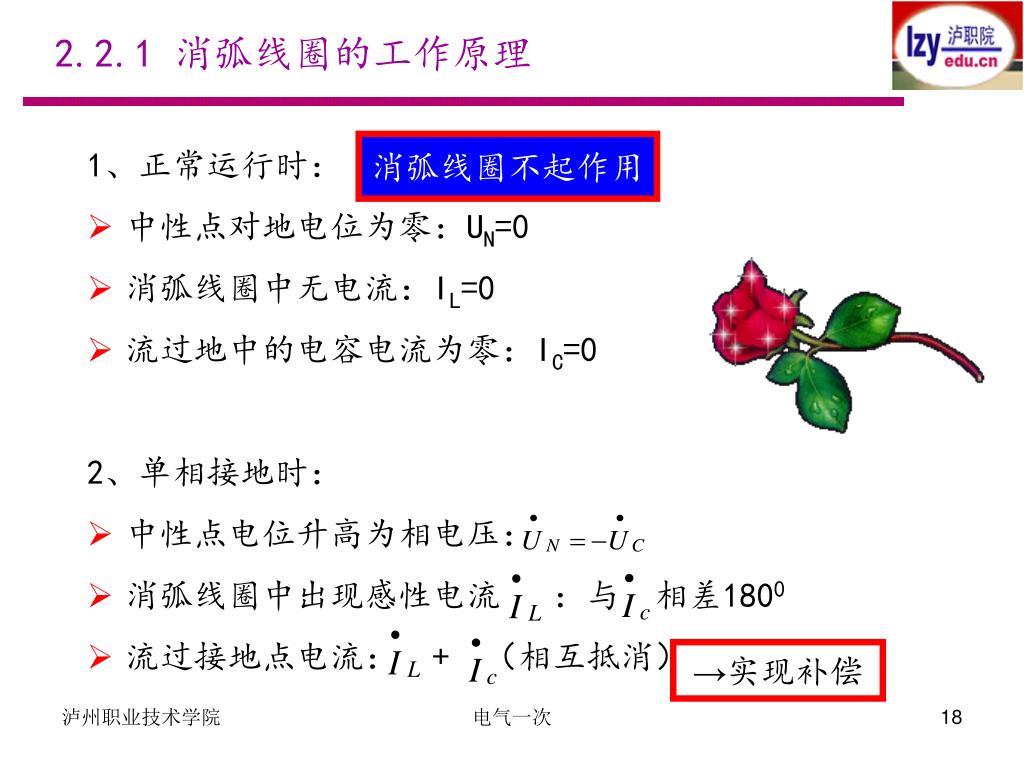

2.2.1 消弧线圈的工作原理 • 1、正常运行时： • 中性点对地电位为零：UN=0 • 消弧线圈中无电流：IL=0 • 流过地中的电容电流为零：IC=0 • 2、单相接地时： • 中性点电位升高为相电压： • 消弧线圈中出现感性电流：与相差1800 • 流过接地点电流： + （相互抵消）消弧线圈不起作用 →实现补偿电气一次

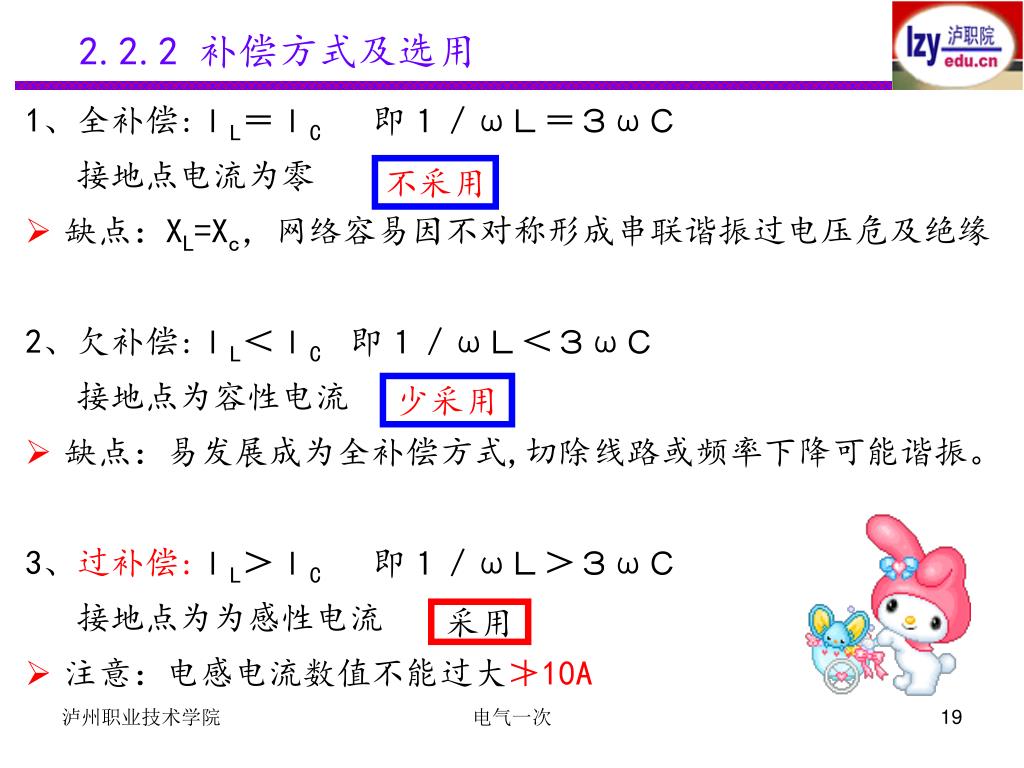

2.2.2 补偿方式及选用 • 1、全补偿:ＩL＝ＩC即１／ωＬ＝３ωＣ • 接地点电流为零 • 缺点：XL=Xc，网络容易因不对称形成串联谐振过电压危及绝缘 • 2、欠补偿:ＩL＜ＩC 即１／ωＬ＜３ωＣ • 接地点为容性电流 • 缺点：易发展成为全补偿方式,切除线路或频率下降可能谐振。 • 3、过补偿:ＩL＞ＩC即１／ωＬ＞３ωＣ • 接地点为为感性电流 • 注意：电感电流数值不能过大≯10A 不采用少采用采用电气一次

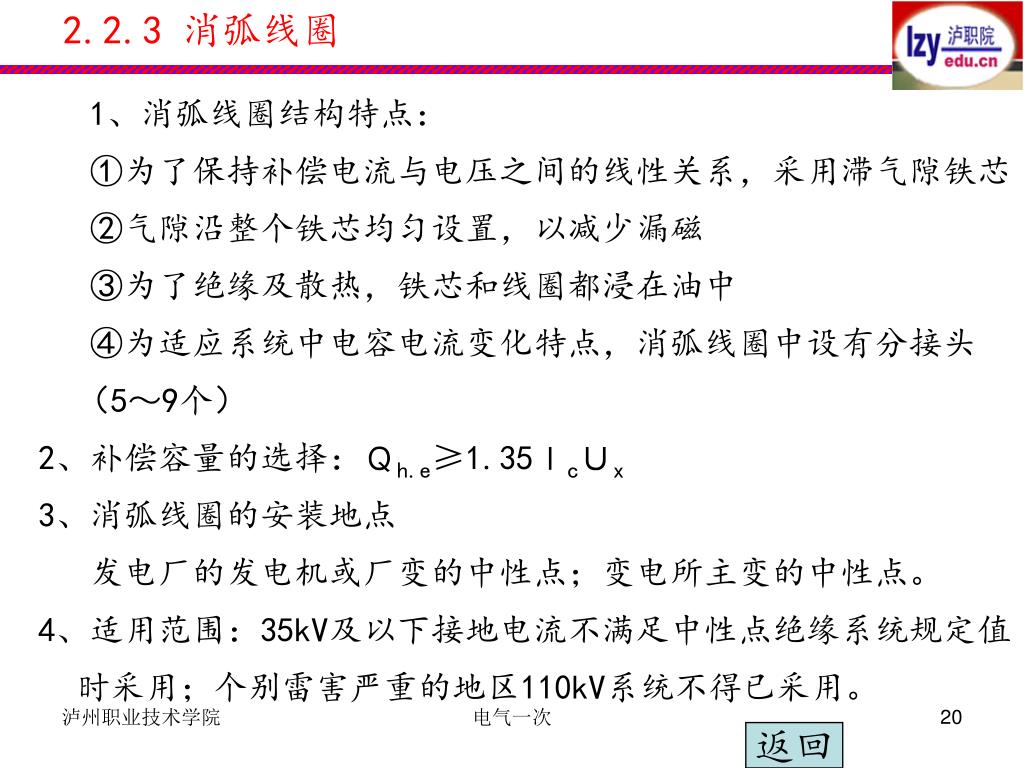

2.2.3 消弧线圈 • 1、消弧线圈结构特点： • ①为了保持补偿电流与电压之间的线性关系，采用滞气隙铁芯 • ②气隙沿整个铁芯均匀设置，以减少漏磁 • ③为了绝缘及散热，铁芯和线圈都浸在油中 • ④为适应系统中电容电流变化特点，消弧线圈中设有分接头（5～9个） • 2、补偿容量的选择：Ｑh.e≥1.35ＩcＵx • 3、消弧线圈的安装地点 • 发电厂的发电机或厂变的中性点；变电所主变的中性点。 • 4、适用范围：35kV及以下接地电流不满足中性点绝缘系统规定值时采用；个别雷害严重的地区110kV系统不得已采用。电气一次返回

§2-3 中性点直接接地系统 电气一次

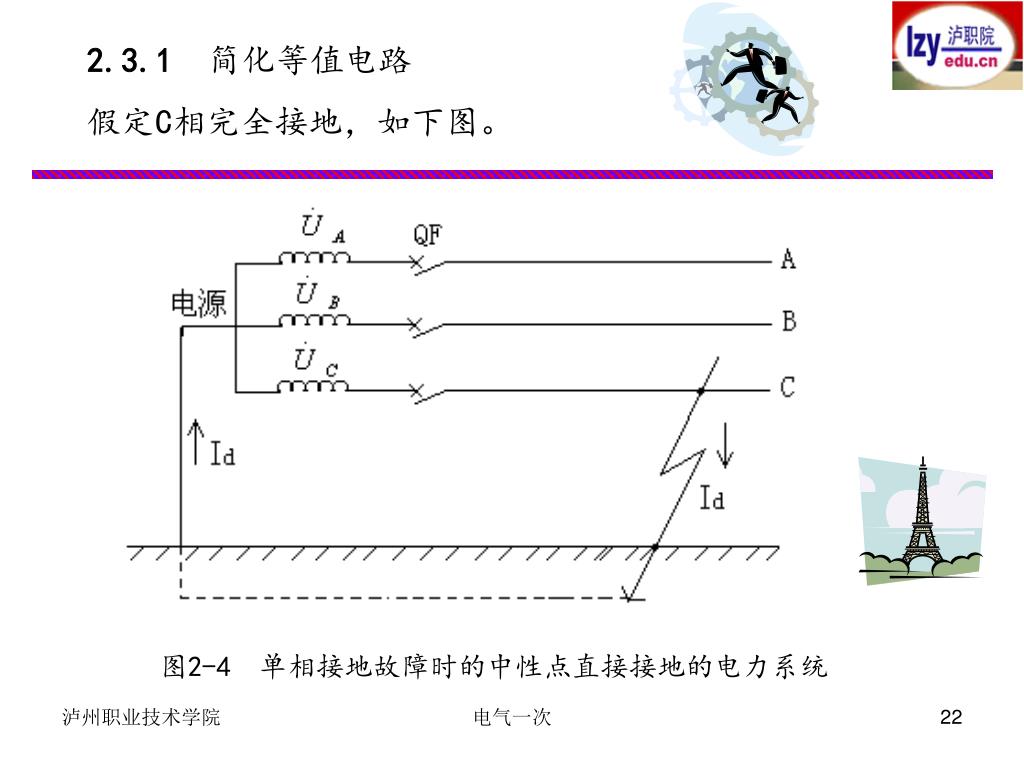

2.3.1 简化等值电路 假定C相完全接地，如下图。图2-4 单相接地故障时的中性点直接接地的电力系统电气一次

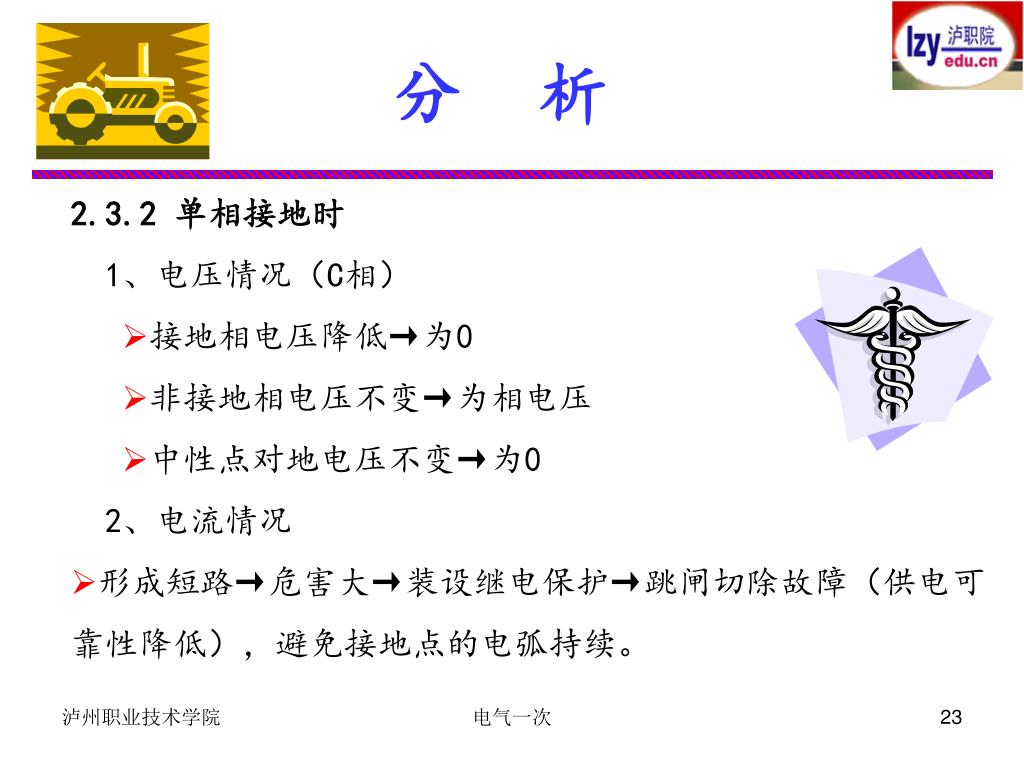

分析 • 2.3.2 单相接地时 • 1、电压情况（C相） • 接地相电压降低→为0 • 非接地相电压不变→为相电压 • 中性点对地电压不变→为0 • 2、电流情况 • 形成短路→危害大→装设继电保护→跳闸切除故障（供电可靠性降低），避免接地点的电弧持续。电气一次

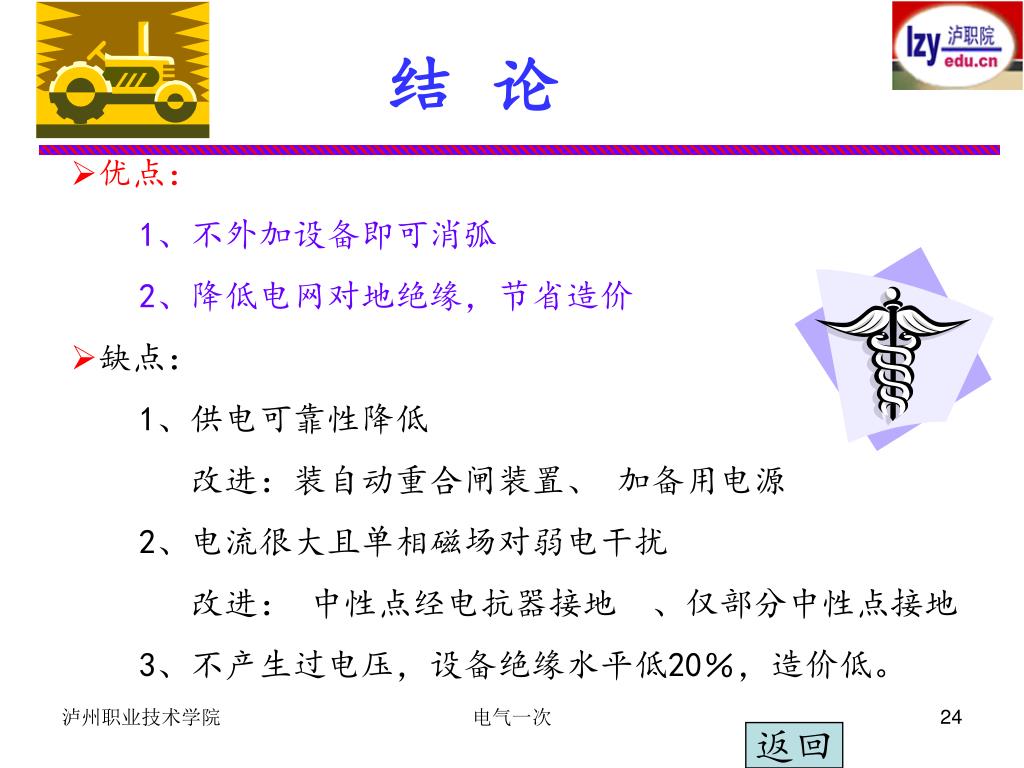

结论 • 优点： • 1、不外加设备即可消弧 • 2、降低电网对地绝缘，节省造价 • 缺点： • 1、供电可靠性降低 • 改进：装自动重合闸装置、加备用电源 • 2、电流很大且单相磁场对弱电干扰 • 改进：中性点经电抗器接地、仅部分中性点接地 • 3、不产生过电压，设备绝缘水平低20％，造价低。电气一次返回

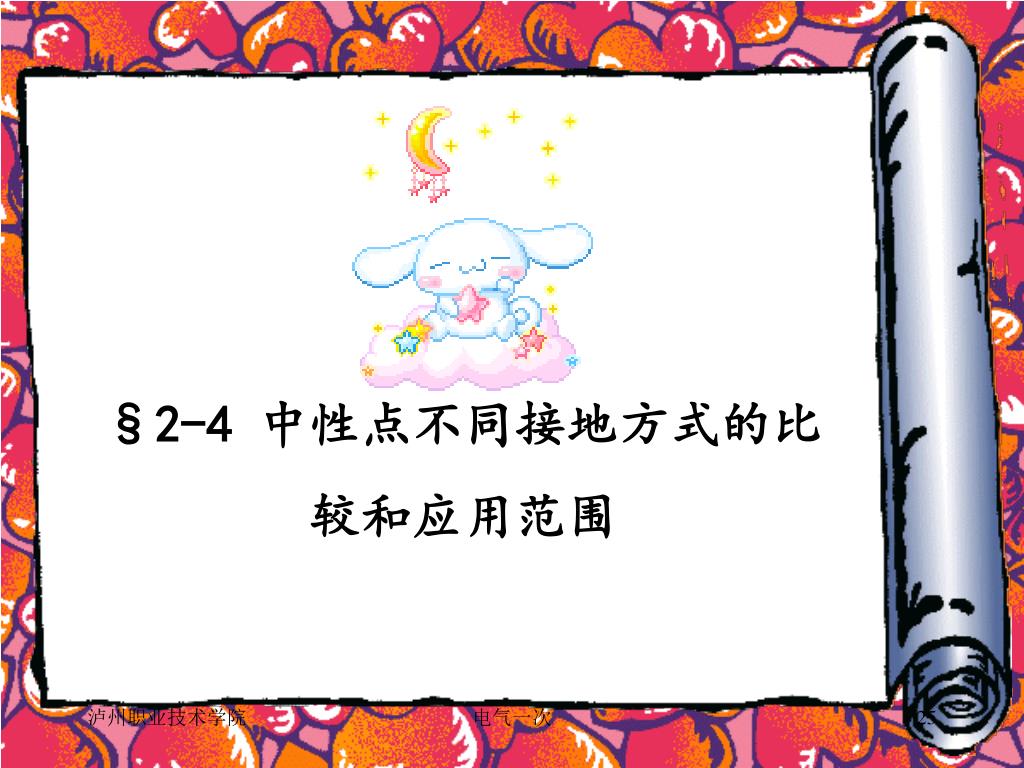

§2-4 中性点不同接地方式的比较和应用范围 电气一次

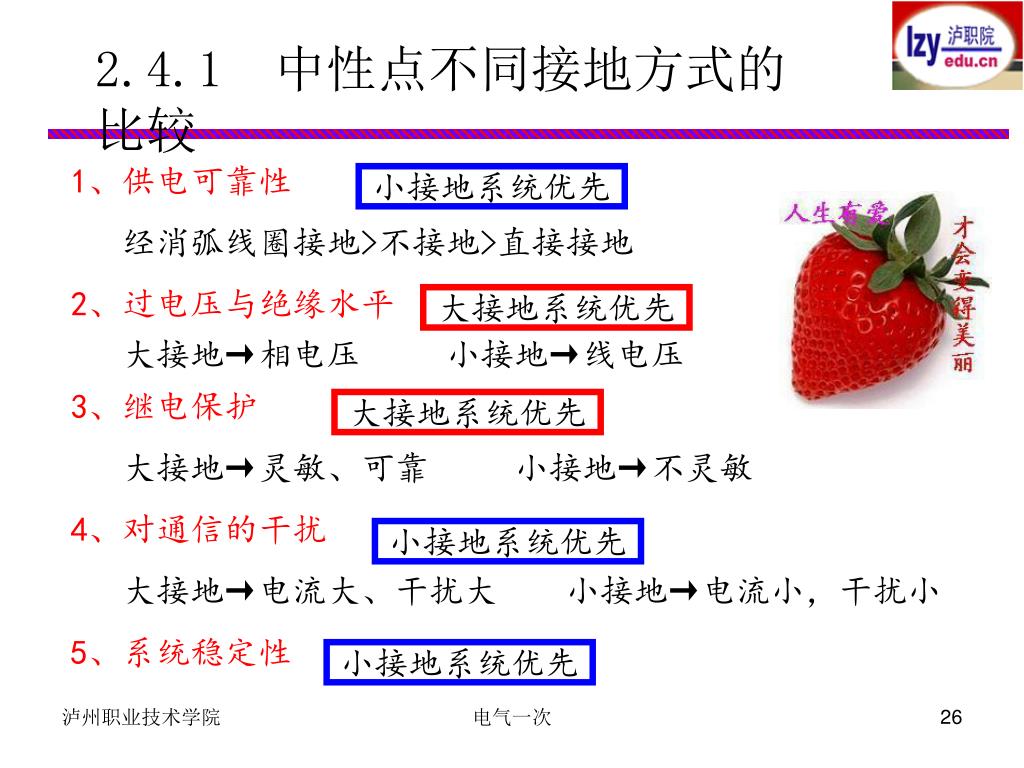

2.4.1中性点不同接地方式的比较 1、供电可靠性经消弧线圈接地>不接地>直接接地 2、过电压与绝缘水平大接地→相电压小接地→线电压 3、继电保护大接地→灵敏、可靠小接地→不灵敏 4、对通信的干扰大接地→电流大、干扰大小接地→电流小，干扰小 5、系统稳定性小接地系统优先大接地系统优先大接地系统优先小接地系统优先小接地系统优先电气一次

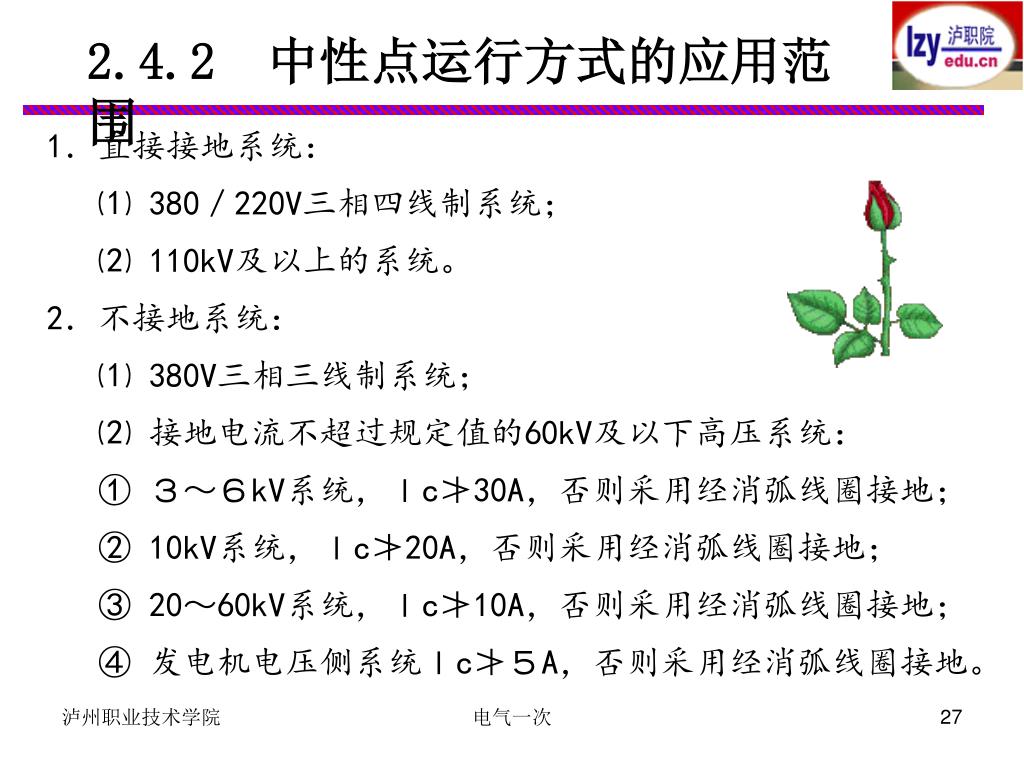

2.4.2 中性点运行方式的应用范围 1．直接接地系统： ⑴ 380／220V三相四线制系统； ⑵ 110kV及以上的系统。 2．不接地系统： ⑴ 380V三相三线制系统； ⑵ 接地电流不超过规定值的60kV及以下高压系统： ① ３～６kV系统，Ｉc≯30A，否则采用经消弧线圈接地； ② 10kV系统，Ｉc≯20A，否则采用经消弧线圈接地； ③ 20～60kV系统，Ｉc≯10A，否则采用经消弧线圈接地； ④ 发电机电压侧系统Ｉc≯５A，否则采用经消弧线圈接地。电气一次

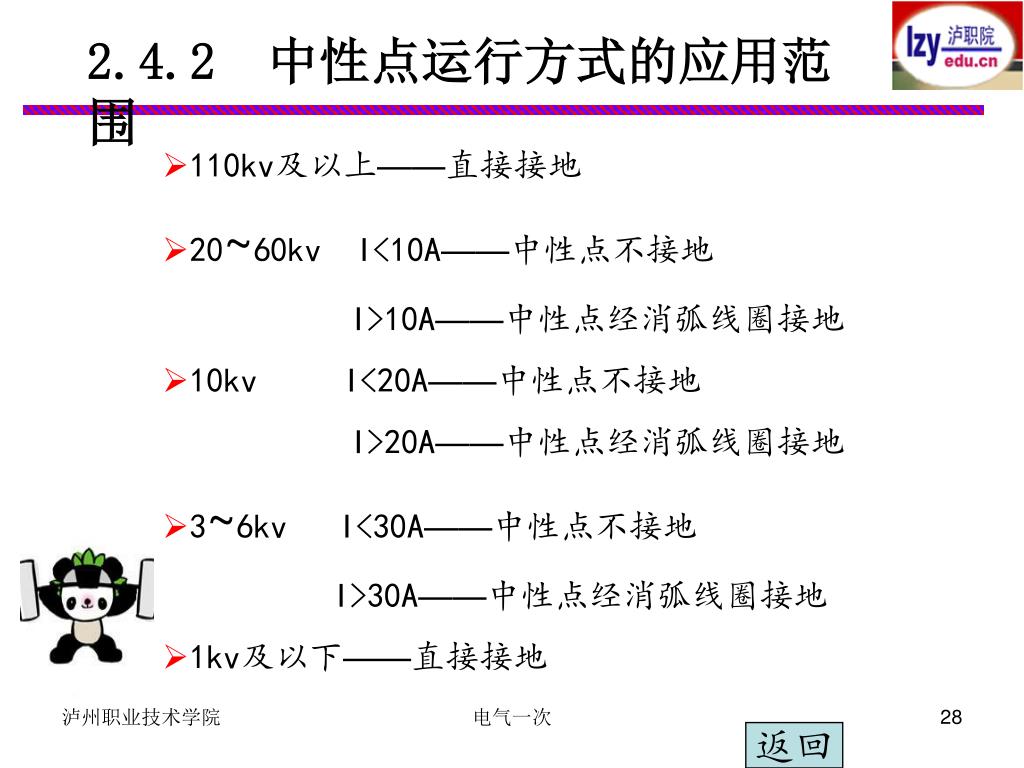

2.4.2 中性点运行方式的应用范围 • 110kv及以上——直接接地 • 20~60kv I<10A——中性点不接地 I>10A——中性点经消弧线圈接地 • 10kv I<20A——中性点不接地 I>20A——中性点经消弧线圈接地 • 3~6kv I<30A——中性点不接地 I>30A——中性点经消弧线圈接地 • 1kv及以下——直接接地电气一次返回

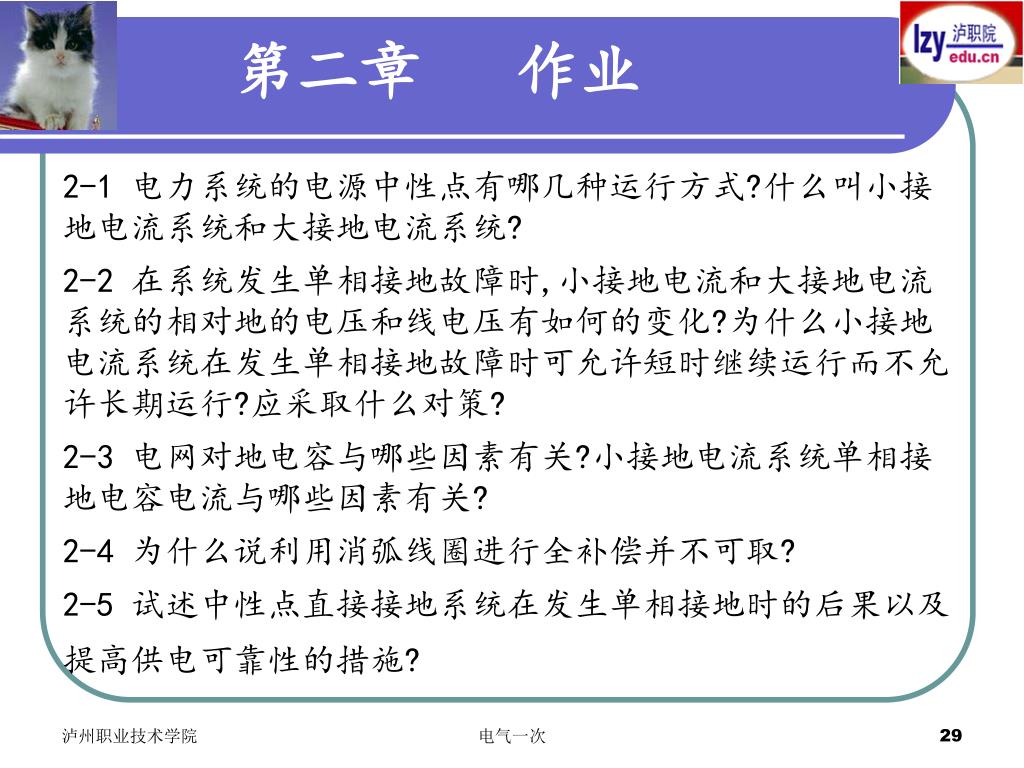

第二章作业 2-1 电力系统的电源中性点有哪几种运行方式?什么叫小接地电流系统和大接地电流系统? 2-2 在系统发生单相接地故障时,小接地电流和大接地电流系统的相对地的电压和线电压有如何的变化?为什么小接地电流系统在发生单相接地故障时可允许短时继续运行而不允许长期运行?应采取什么对策? 2-3 电网对地电容与哪些因素有关?小接地电流系统单相接地电容电流与哪些因素有关? 2-4 为什么说利用消弧线圈进行全补偿并不可取? 2-5 试述中性点直接接地系统在发生单相接地时的后果以及提高供电可靠性的措施? 电气一次

END 谢谢大家！电气一次
