  1. 工具學園 鉗類百科

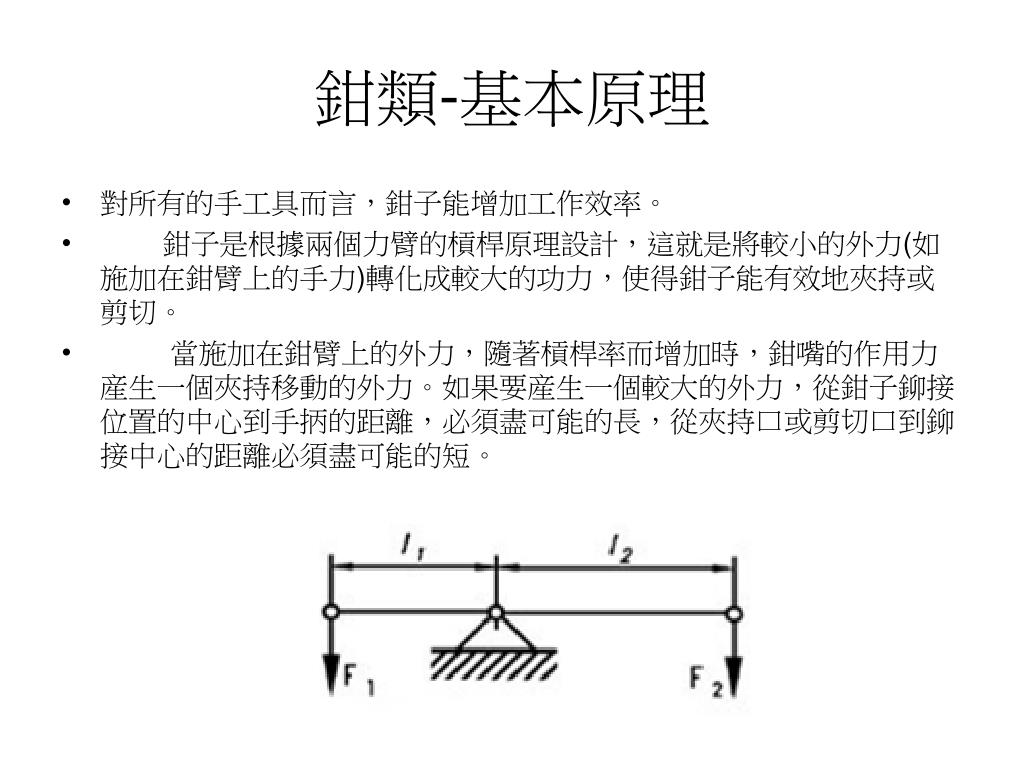

  2. 鉗類-基本原理 • 對所有的手工具而言，鉗子能增加工作效率。 • 鉗子是根據兩個力臂的槓桿原理設計，這就是將較小的外力(如施加在鉗臂上的手力)轉化成較大的功力，使得鉗子能有效地夾持或剪切。 • 當施加在鉗臂上的外力，隨著槓桿率而增加時，鉗嘴的作用力産生一個夾持移動的外力。如果要産生一個較大的外力，從鉗子鉚接位置的中心到手抦的距離，必須盡可能的長，從夾持口或剪切口到鉚接中心的距離必須盡可能的短。

  3. 鉗類功能-區別如下 • 剪切鉗用於切斷或者修剪（斜口鉗KT-6211、重力斜口鉗KT-6231、虎頭鉗KT-6411、剝線鉗KT-6711…等) • 夾鉗用於夾持物件（扁平嘴鉗，長嘴鉗，水管鉗KT-6511、6516、鯉魚鉗KT-6463…等） • 鋼絲鉗，可用於剪切和夾持（鋼絲鉗KT-6111，尖嘴鉗KT-6311…等） • 一把鉗子包括三個部份 • 一副手柄:用於握持，根據人體工學原理設計的鉗柄，可以讓使用者更加安金及舒適的握持。 • 連接軸: 這是鉗鉗子的連接軸點。連接點必須活動平穩，沒有任何的鬆動，便於單手輕鬆地打開或者閉合鉗子。 • 鉗頭:帶夾持鉗嘴或者剪切刀口。鉗頭刀口都經過精密研磨成合適的形狀，兩個剪切邊必須非常鋒利，而且彼此精確的閉合，易於剪切線材。 連接軸 手柄 鉗頭

  4. 連接頭結構區分 對接式絞接 例如:木工鉗(兔子鉗)。在鉗子頂部相互對接安裝，不需要逕行銑削加工和鉚接。 單剪式絞接 例如:鋼絲鉗。對接合部逕行銑削加工，銑削一半厚度，使兩片鉗子相互插入安裝。 套管式絞接 例如水管鉗。一個手柄開有溝搆，讓另一個手柄從該溝構穿過，開在接合部絞接。 鉗子由合金鋼及非合金鋼的工具鋼鍛造。對於一般的鉗子是用0.45%碳含量的工具鋼(中碳鋼)製造。高品質的和用於重型作業的鉗子，由高含碳量工具鋼或者合金元素，如鉻、釩製造的。

  5. 鉚釘設計 • 鉗子的接合方式有以下兩種方式; 插入式鉚釘接合 鍛造接合軸 Dr.Q提醒: 定期在鉗子的拋光面及接合部位，適當上油(如dw-40)，就能做鉗子保持良好的工作狀態，從而延長鉗子的使用壽命。

  6. 鉗嘴 • 鉗嘴有三種基本形狀:扁平、半圓形和圓形。各種形狀分別用於不同的用途，例如:尖嘴鉗 扁平: 例如;鋼絲鉗，用於夾持作業 半圓: 例如:尖嘴鉗，它扁平、圓嘴適合於焊接作業 圓形: 例如:電工鉗，用於彎曲線圈

  7. 剪切刀口方向與位置 為了有效的剪切不同粗细和材料的電線，選择選特别設計適合作業的钳子由為重要。一般鉗子來自於三種不同的剪切方式――斜剪切，頂剪切和居中剪切。 所有刃口均經過高周波處理(感應淬火處理) 斜剪切: 是使用最多的剪切方式，鉗口的不同長度、形狀和剪切口適用於不同的剪切材料。 中心剪切: 由於其有利的刃口角能確保非常稳定的剪切，例如，只需很小的外力就能剪切電線。因此，對手力的要求也减小了。 頂剪切或者带偏刃的剪切: 用於正面或者带角度的剪切電線。也用於要求齊平剪切的電線

  8. 主要剪切刀口形狀 主要三種刀口角度 带偏刃（標準）根據剪切鉗的設計和剪切能力，帶偏刃的剪切邊適用於所有電線種類。 带小偏刃（半齊平）根據剪切钳的設計，帶小偏刃的剪切邊適合於琴鋼線以外的所有電線種類。 不带偏刃（齊平）剪切邊不带偏刃只適合於軟材料，例如：鉛和塑料剪切。

  9. 斜口鉗刀刃角度 刀刃角度:13---42° 斜口鉗6211:15° 日式斜口鉗6213:37° 重力斜口鉗6231:15° 平口塑膠鉗:6921:15°

  10. 鉗頭各部位名稱 鉗尖 鉗嘴 夾持表面(扁平) 夾管品(圓形) 鉗背 刀口

  11. 鋼絲鉗6111、6112、6116 • 鋼絲鉗幾乎可以做任何事情 • 鋼絲鉗重要的基本功能;夾持和剪切 剪切刀口適用於多種電線，釘子，小型電纜等材料 鋸齒狀鉗口適用於牢固夾持扁平材料和小工具 鋸齒狀圓形鉗口特别適用於夾持圓形材料 6112鋼絲鉗系列，透過不同槓桿原理設計，比一般鋼絲鉗更加容易剪切線材，同時夾持材更加窂固。

  12. 斜口鉗6211、6213、6231、6921、6216-06A、6236-07A • 斜口鉗作為最常用的鉗子，通常能在每個電工的工具包中發現它 的存在。 • 原則上，一把好的斜口鉗它的剪切刀口會附加高週波處理，使刃口硬度提高，更加鋒利，整個剪切面精密平整能夠完全閉合 。 刀孔:大:1.5mm小:1.0mm 剝線 剪線 剪切線材時，盡可能靠近軸部，這樣會增加槓桿力矩，減少剪切時施加的手力。

  13. 扣環鉗67、68系列 他們用於安裝和拆除C型扣環。在車輛製造和機械行業中用於為軸、軸承的固定或者孔内軸承固定 。 内卡簧用於孔内，使用内卡簧鉗壓缩卡簧，使它的直徑變小，然後放入孔中。 內扣環(內卡簧) 外卡簧用於外軸，使用外卡簧鉗張開卡簧，使它的直徑變大，然後放在軸上。 外扣環(外卡簧) 非常重要的一點就是要根據卡簧的大小選擇合適的鉗子，在KING TONY目錄上，卡簧鉗上標注了各自可接受的卡簧直径大小。

  14. 兔子鉗(木工專用鉗)6431 該兔子鉗由於它的堅固性，因此非常被廣泛使用。前端剪切刀口，特别適合在建築業中使用，拔釘子、夾子等材料。

  15. 尖嘴鉗6311、6313、6318-08A 尖嘴鉗帶刀口是一種標準的設計。它的功能和鋼絲鉗相近，但是它的外型更輕巧，頭部夾持口長而狭窄。 他們可以用来夾持和剪切材料。半圓细長，表面带齒，鉗口能夠很容易的進入空間狭窄的位置。精密的鉗頭能夠緊密牢固夾持薄的零件。

  16. 水管鉗6511、6516 水管鉗是一種帶可調鉸鏈的夾持鉗。鉗口的寬度和夾持能力可以通過設定位置來改變。椭圓形鉗口帶齒。起初水管鉗只是用來緊固安装汽車中的水泵部件，這也是它名字的由來。水管鉗適合夾持各種大尺寸的材料，無論是圓形，方形或者是六角形的都可以。 可調節位置越多的水管钳就越好

  17. 萬能鉗-6011系列 在焊接工作中，有效夾緊工作。 1.外形:彎曲鉗口可用於通常情況下使用。 2.適用埸合:板金維修等必須工具。 3.切割能力:一般鐵線。 4.規格、能力:
