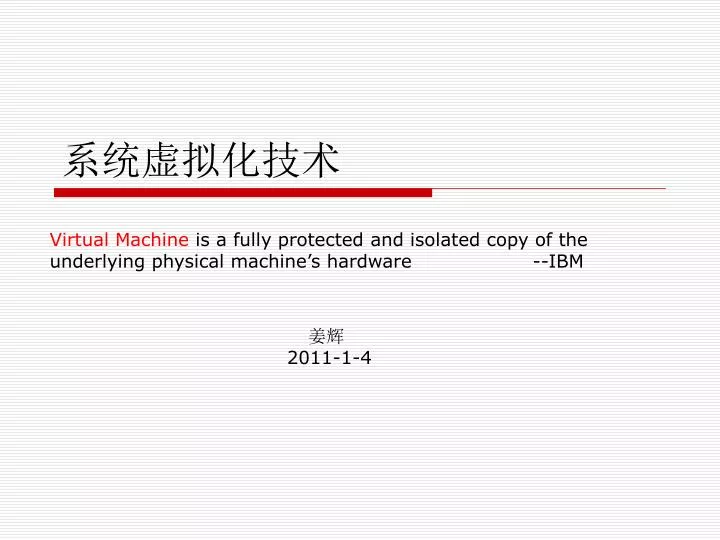

  1. 系统虚拟化技术 Virtual Machine is a fully protected and isolated copy of the underlying physical machine’s hardware --IBM 姜辉 2011-1-4

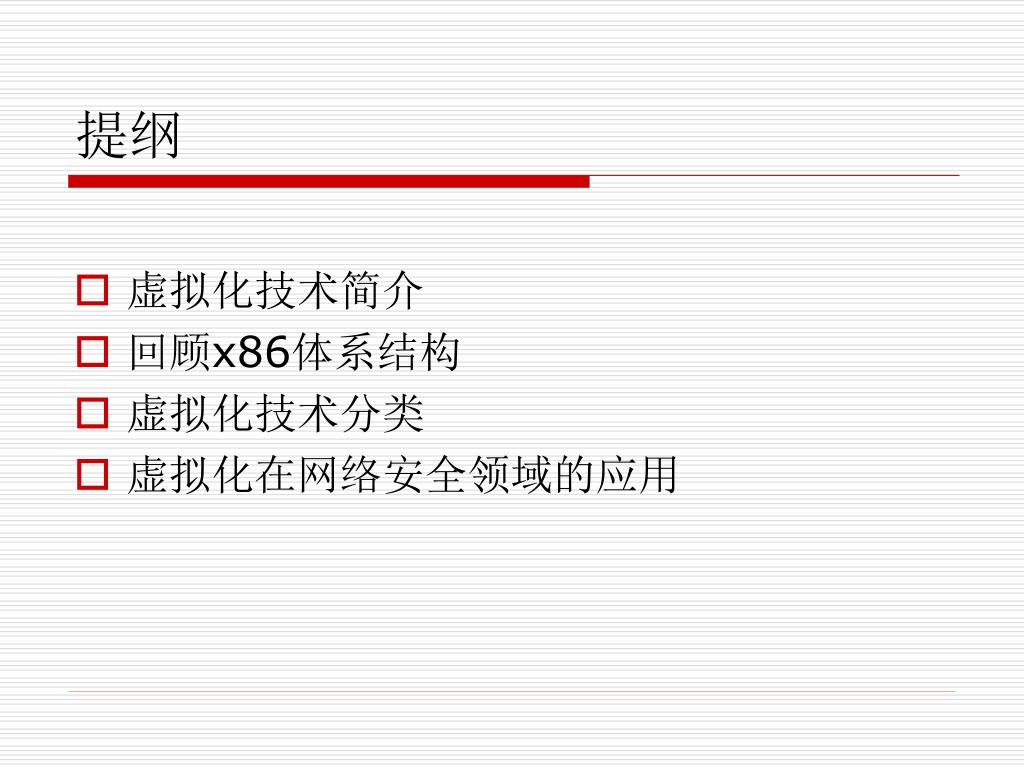

  2. 提纲 • 虚拟化技术简介 • 回顾x86体系结构 • 虚拟化技术分类 • 虚拟化在网络安全领域的应用

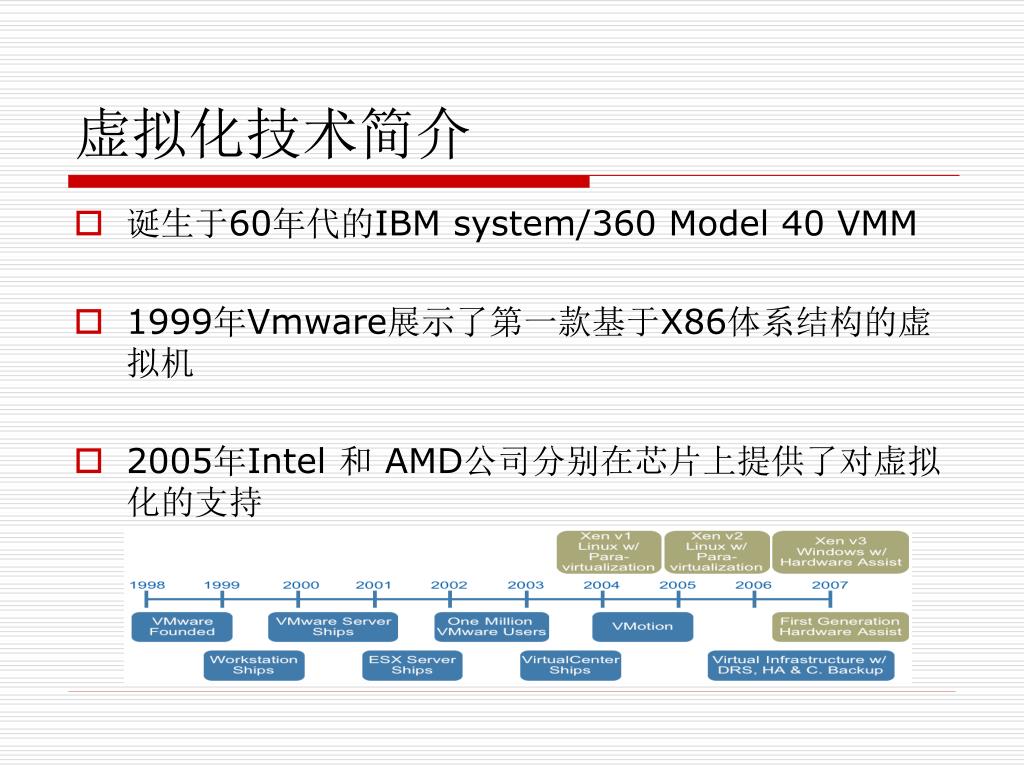

  3. 虚拟化技术简介 • 诞生于60年代的IBM system/360 Model 40 VMM • 1999年Vmware展示了第一款基于X86体系结构的虚拟机 • 2005年Intel 和 AMD公司分别在芯片上提供了对虚拟化的支持

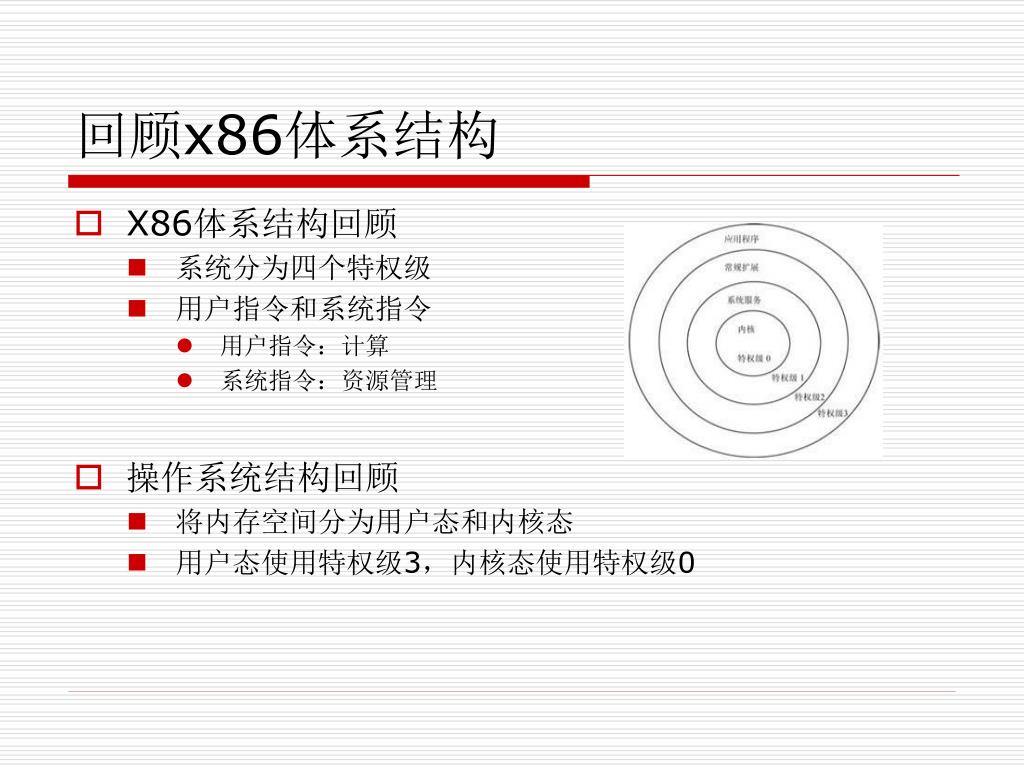

  4. 回顾x86体系结构 • X86体系结构回顾 • 系统分为四个特权级 • 用户指令和系统指令 • 用户指令：计算 • 系统指令：资源管理 • 操作系统结构回顾 • 将内存空间分为用户态和内核态 • 用户态使用特权级3，内核态使用特权级0

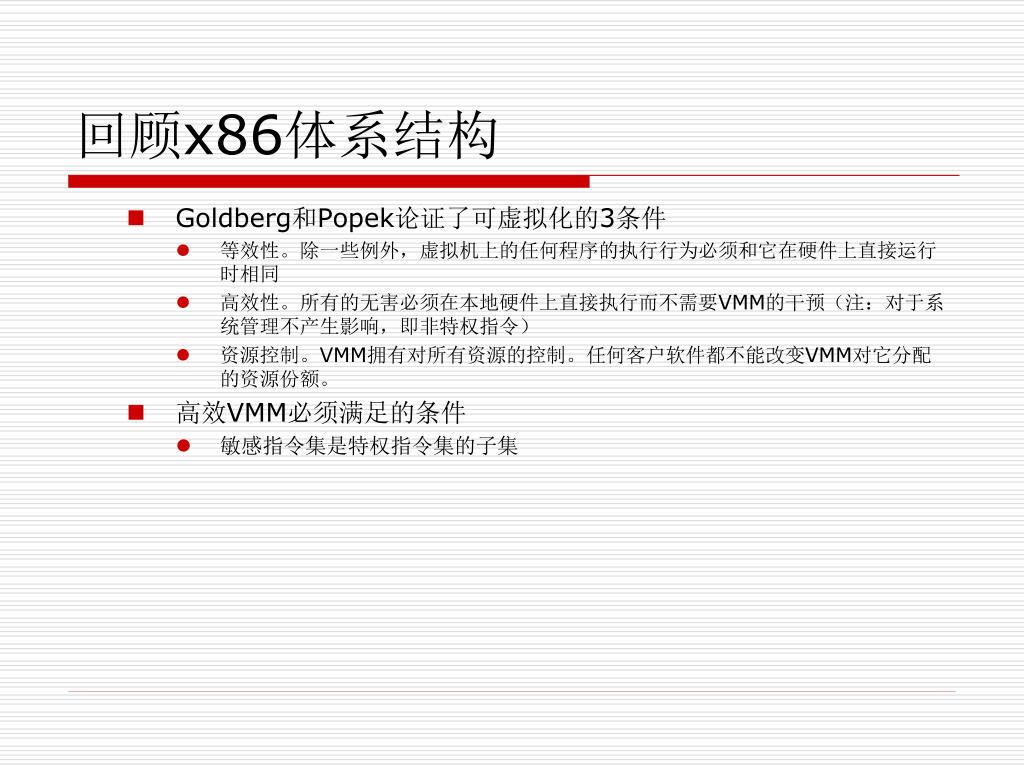

  5. 回顾x86体系结构 • Goldberg和Popek论证了可虚拟化的3条件 • 等效性。除一些例外，虚拟机上的任何程序的执行行为必须和它在硬件上直接运行时相同 • 高效性。所有的无害必须在本地硬件上直接执行而不需要VMM的干预（注：对于系统管理不产生影响，即非特权指令） • 资源控制。VMM拥有对所有资源的控制。任何客户软件都不能改变VMM对它分配的资源份额。 • 高效VMM必须满足的条件 • 敏感指令集是特权指令集的子集

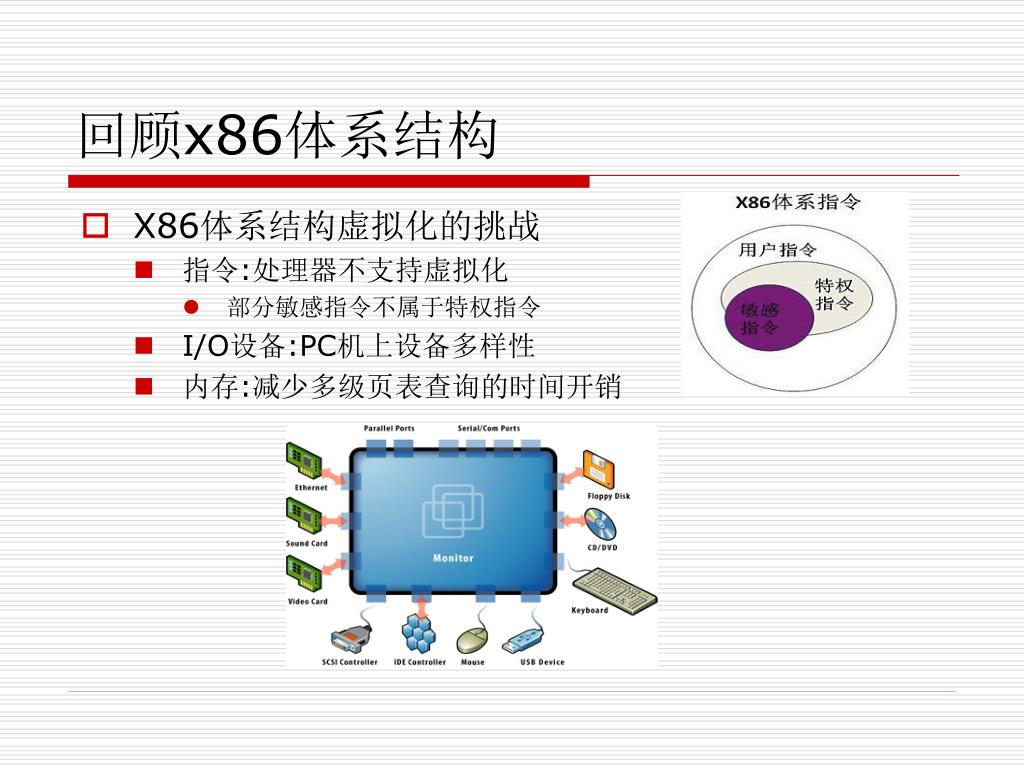

  6. 回顾x86体系结构 • X86体系结构虚拟化的挑战 • 指令:处理器不支持虚拟化 • 部分敏感指令不属于特权指令 • I/O设备:PC机上设备多样性 • 内存:减少多级页表查询的时间开销

  7. 回顾x86体系结构 • 敏感指令的一个例子（popf） • 作用是在内存栈顶弹出一个值，将堆栈指针加2，并将值存储到EFLAGS寄存器的低16位 • 用户态运行没有任何操作 • 内核态运行产生实际的操作

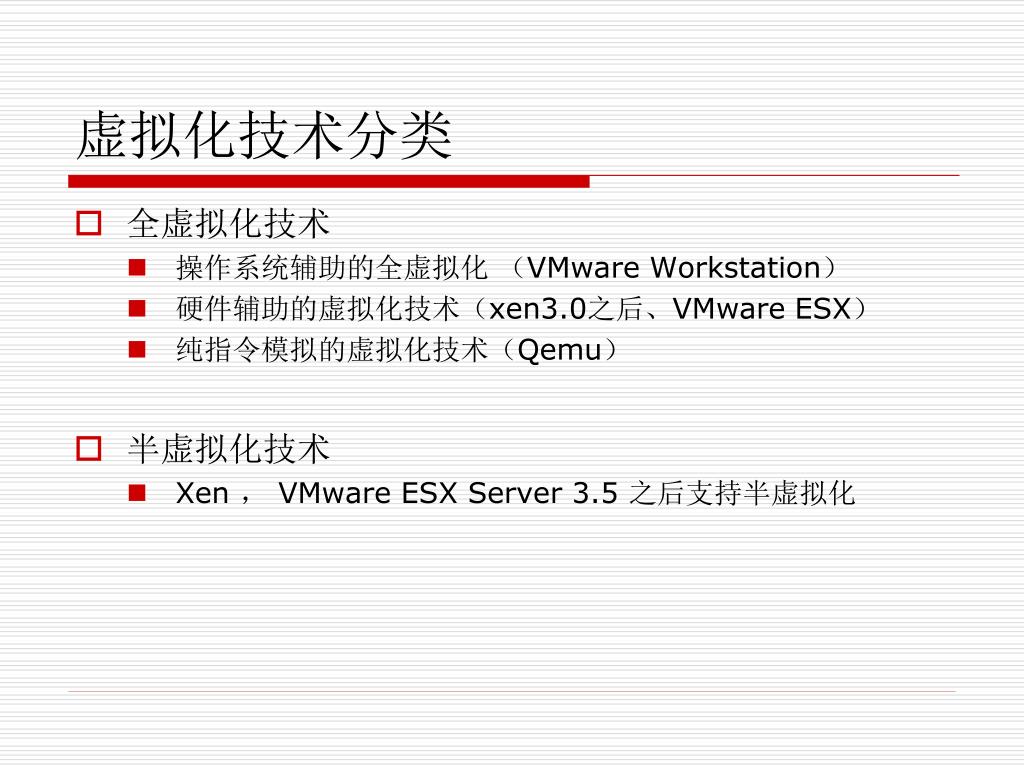

  8. 虚拟化技术分类 • 全虚拟化技术 • 操作系统辅助的全虚拟化 （VMware Workstation） • 硬件辅助的虚拟化技术（xen3.0之后、VMware ESX） • 纯指令模拟的虚拟化技术（Qemu） • 半虚拟化技术 • Xen ， VMware ESX Server 3.5 之后支持半虚拟化

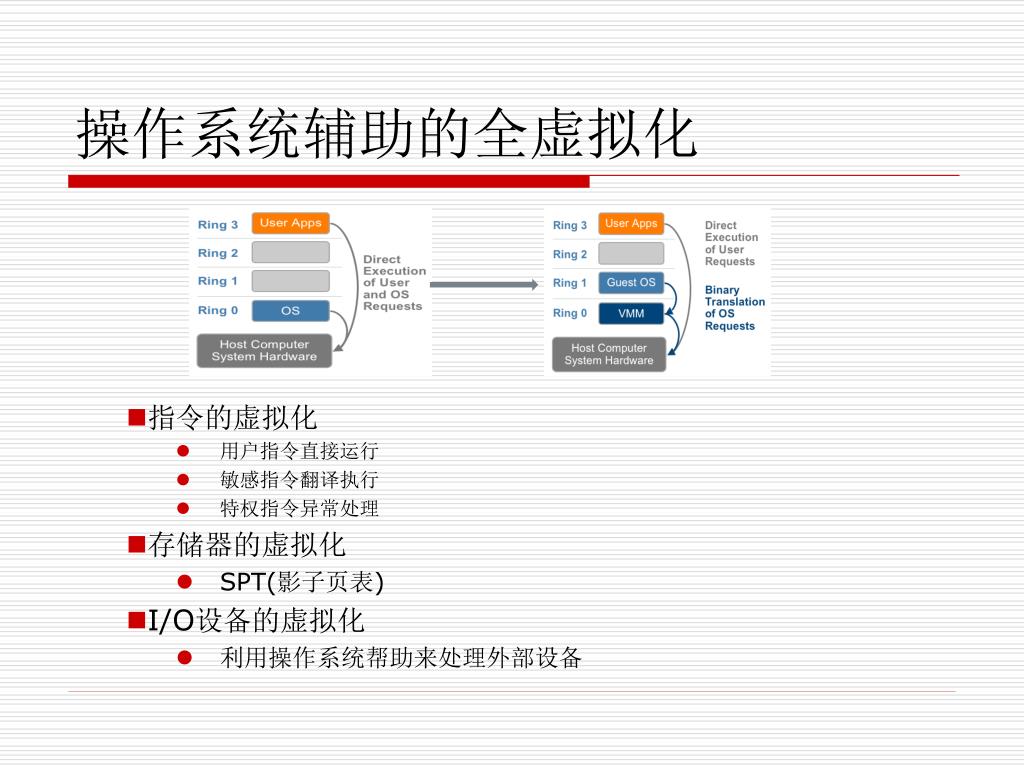

  9. 操作系统辅助的全虚拟化 • 指令的虚拟化 • 用户指令直接运行 • 敏感指令翻译执行 • 特权指令异常处理 • 存储器的虚拟化 • SPT(影子页表) • I/O设备的虚拟化 • 利用操作系统帮助来处理外部设备

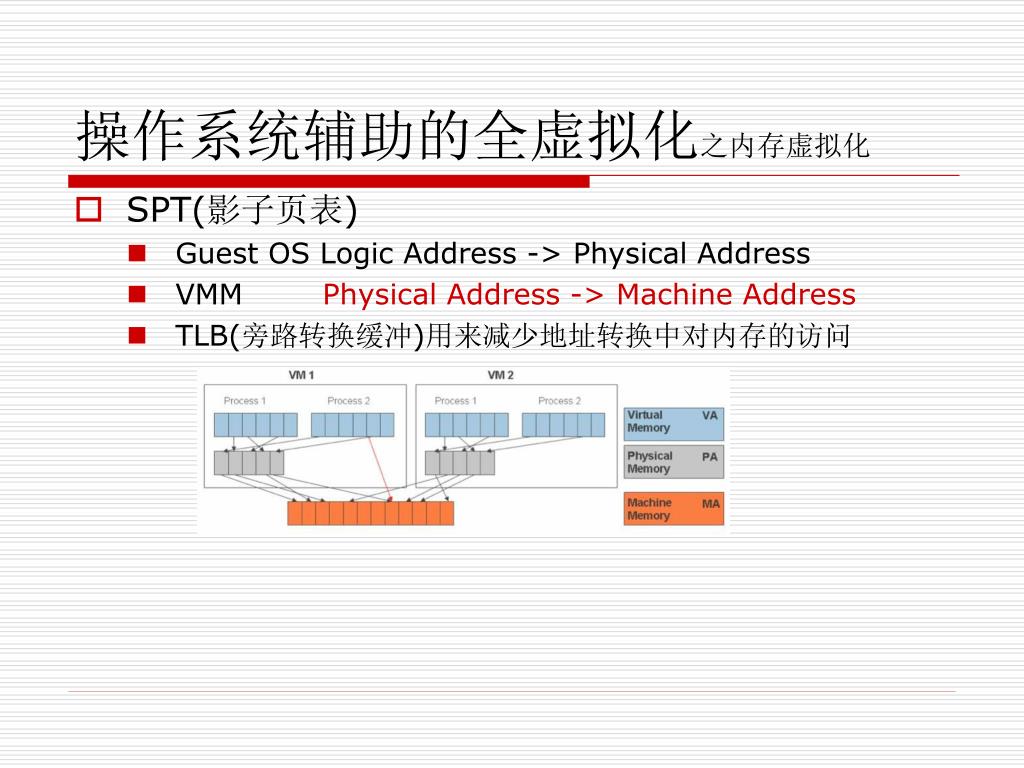

  10. 操作系统辅助的全虚拟化之内存虚拟化 • SPT(影子页表) • Guest OS Logic Address -> Physical Address • VMM Physical Address -> Machine Address • TLB(旁路转换缓冲)用来减少地址转换中对内存的访问

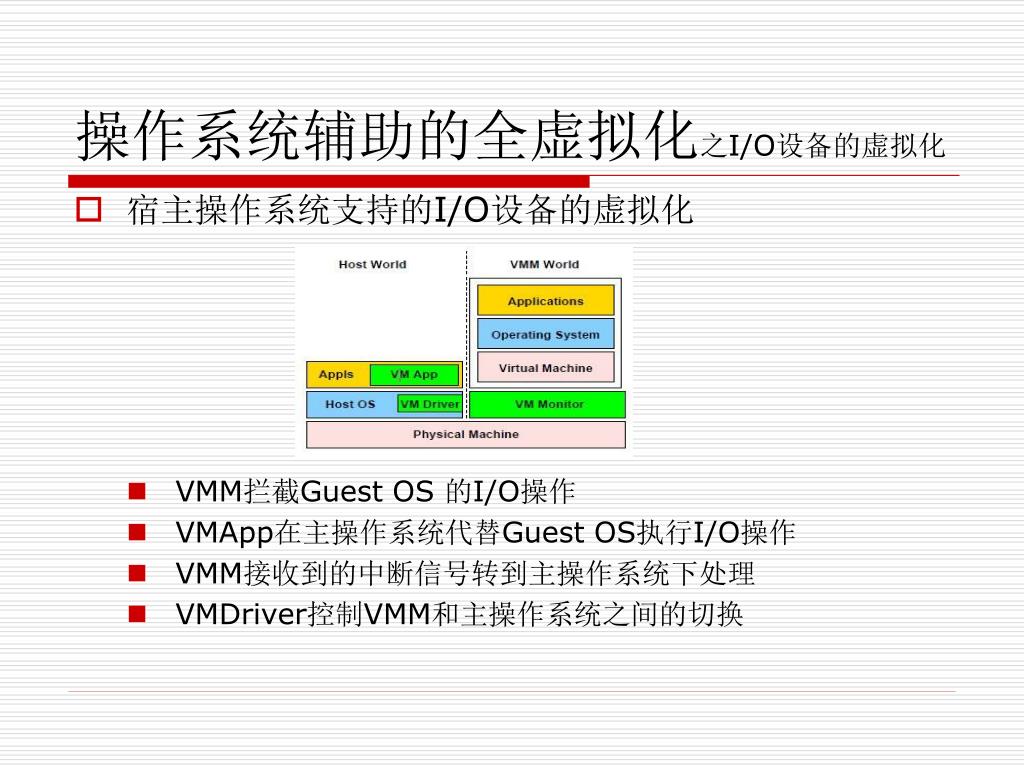

  11. 操作系统辅助的全虚拟化之I/O设备的虚拟化 • 宿主操作系统支持的I/O设备的虚拟化 • VMM拦截Guest OS 的I/O操作 • VMApp在主操作系统代替Guest OS执行I/O操作 • VMM接收到的中断信号转到主操作系统下处理 • VMDriver控制VMM和主操作系统之间的切换

  12. 硬件辅助的全虚拟化 • 指令的虚拟化 • 用户指令直接在硬件上执行 • 部分特权指令直接执行（VMX non-root） • 部分特权指令转到VMM模式下执行（VMX root） • 存储器的虚拟化 • 影子页表（硬件上没有提供支持的内存虚拟化技术） • NPT(AMD硬件支持的存储器虚拟化)EPT（Intel硬件支持的存储器虚拟化） • I/O设备的虚拟化 • 指令模拟（使用QEMU的模拟技术） • Intel VT-d和AMD IOMMU

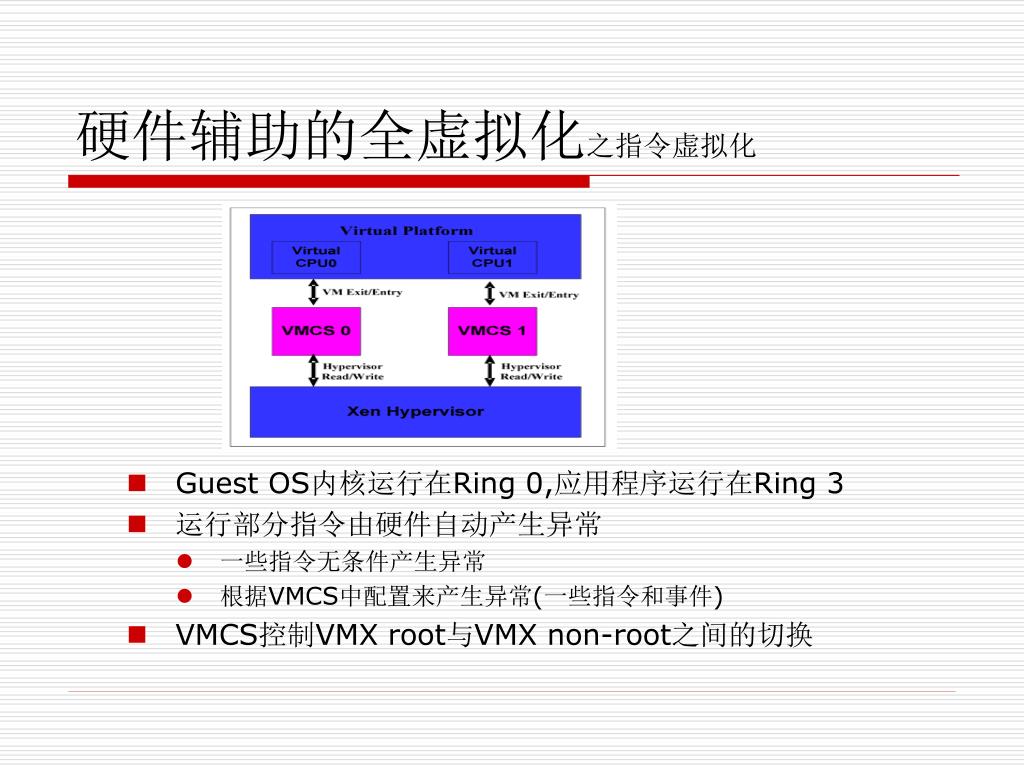

  13. 硬件辅助的全虚拟化之指令虚拟化 • Guest OS内核运行在Ring 0,应用程序运行在Ring 3 • 运行部分指令由硬件自动产生异常 • 一些指令无条件产生异常 • 根据VMCS中配置来产生异常(一些指令和事件) • VMCS控制VMX root与VMX non-root之间的切换

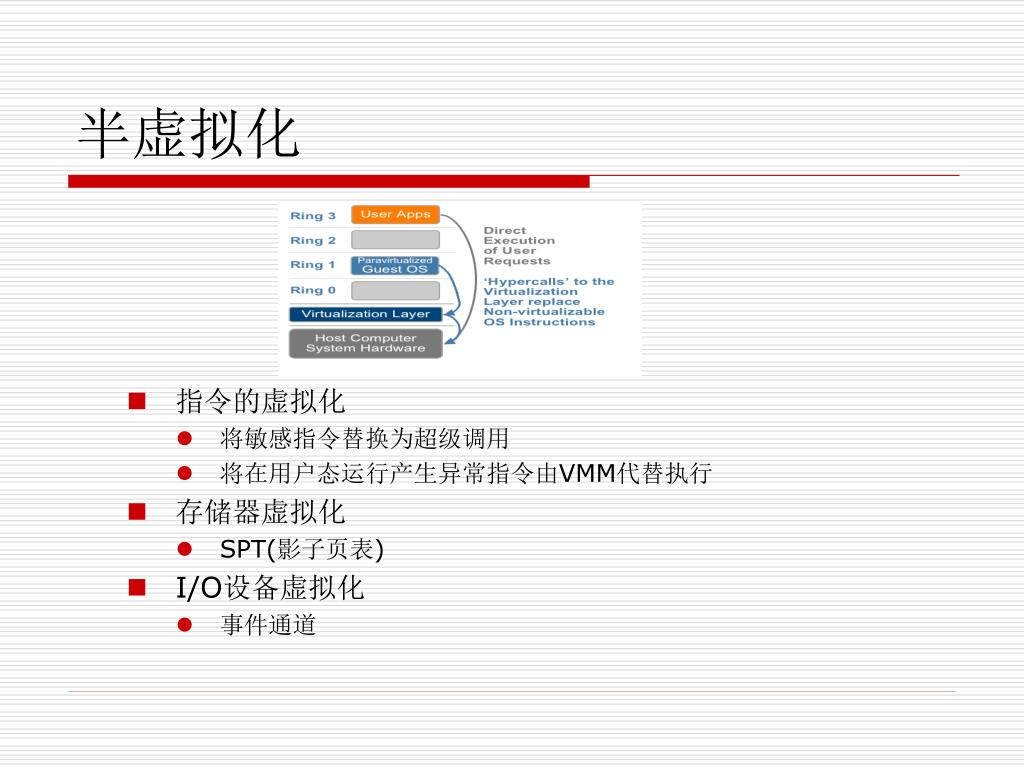

  14. 半虚拟化 • 指令的虚拟化 • 将敏感指令替换为超级调用 • 将在用户态运行产生异常指令由VMM代替执行 • 存储器虚拟化 • SPT(影子页表) • I/O设备虚拟化 • 事件通道

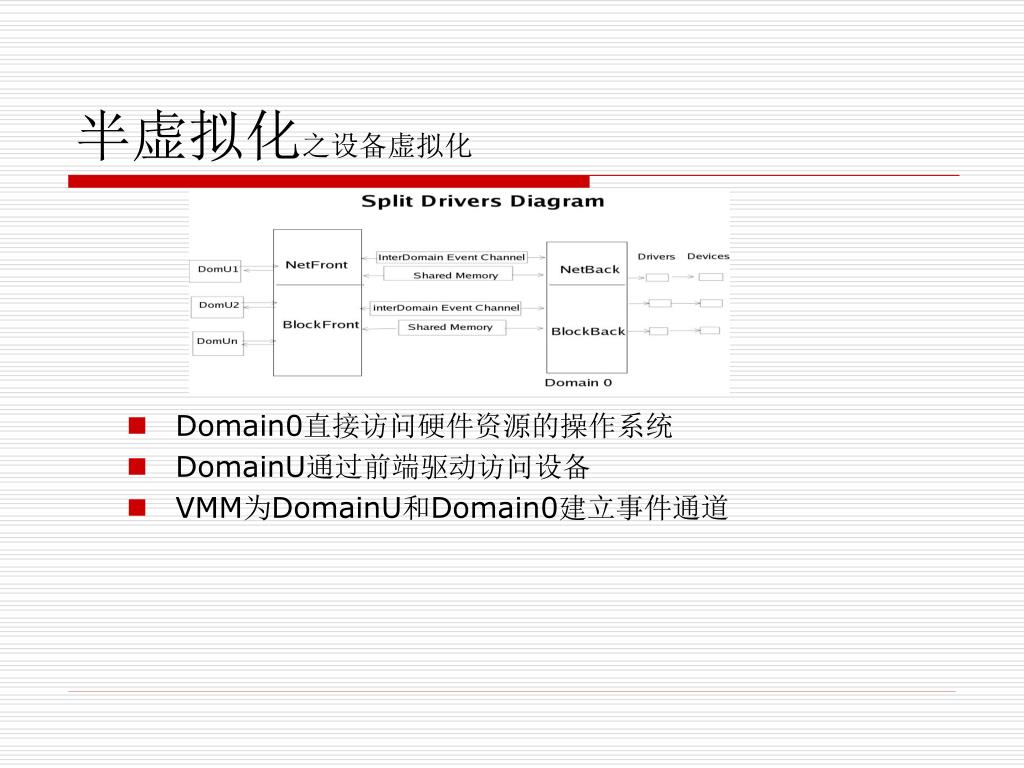

  15. 半虚拟化之设备虚拟化 • Domain0直接访问硬件资源的操作系统 • DomainU通过前端驱动访问设备 • VMM为DomainU和Domain0建立事件通道

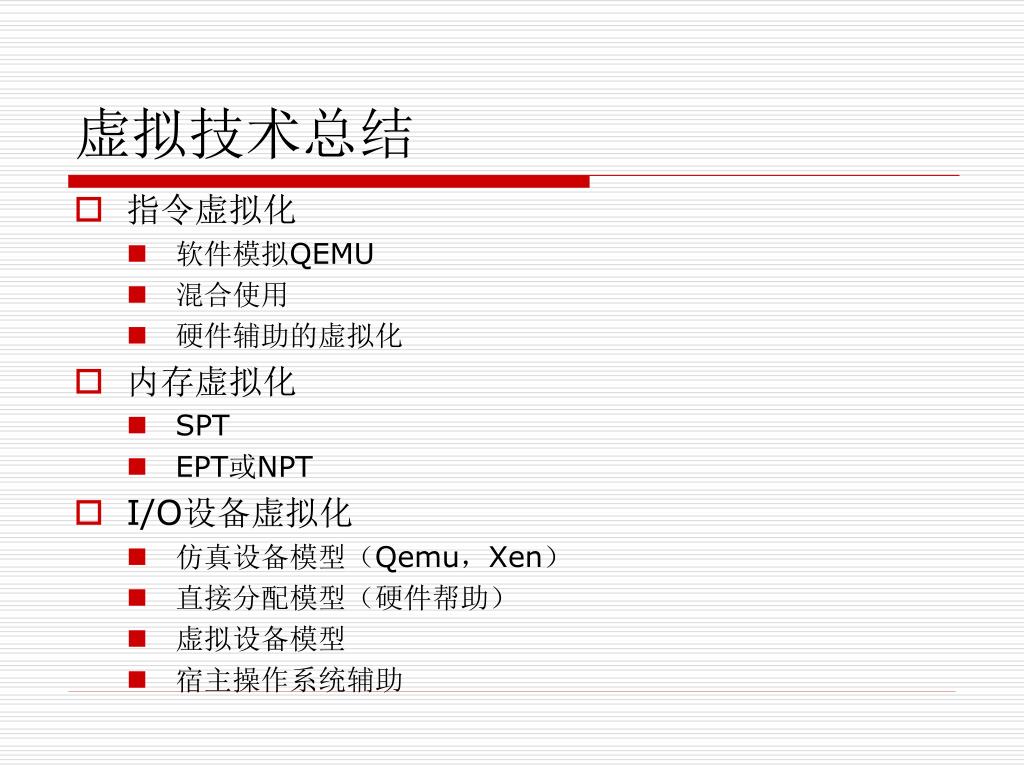

  16. 虚拟技术总结 • 指令虚拟化 • 软件模拟QEMU • 混合使用 • 硬件辅助的虚拟化 • 内存虚拟化 • SPT • EPT或NPT • I/O设备虚拟化 • 仿真设备模型（Qemu，Xen） • 直接分配模型（硬件帮助） • 虚拟设备模型 • 宿主操作系统辅助

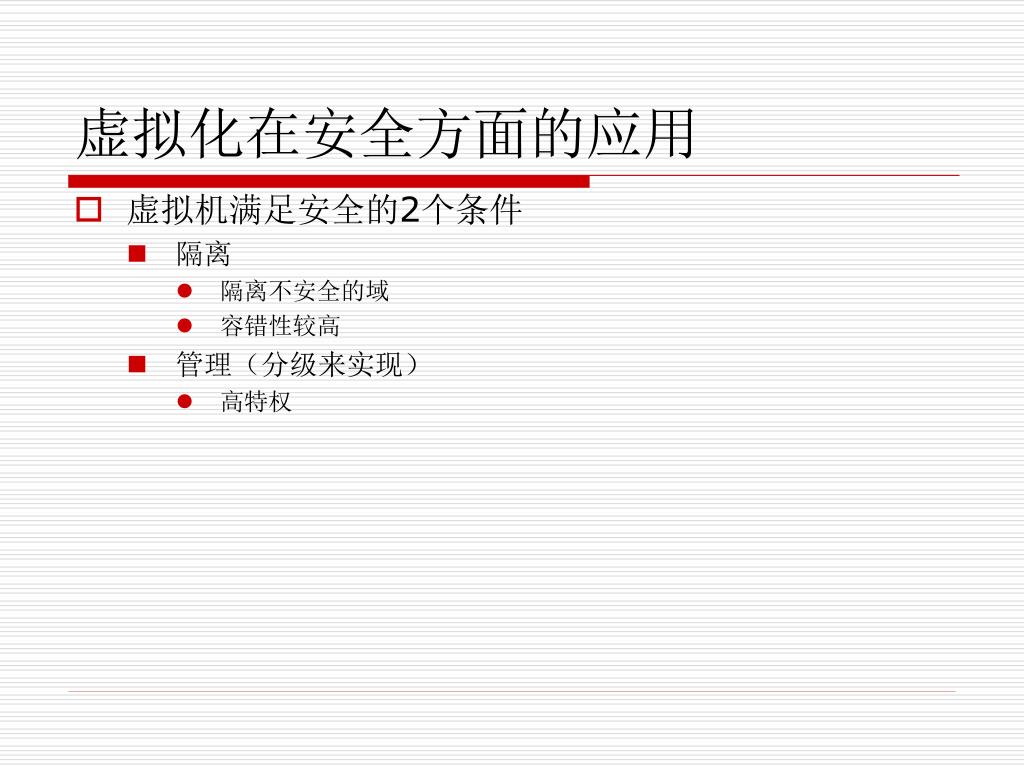

  17. 虚拟化在安全方面的应用 • 虚拟机满足安全的2个条件 • 隔离 • 隔离不安全的域 • 容错性较高 • 管理（分级来实现） • 高特权

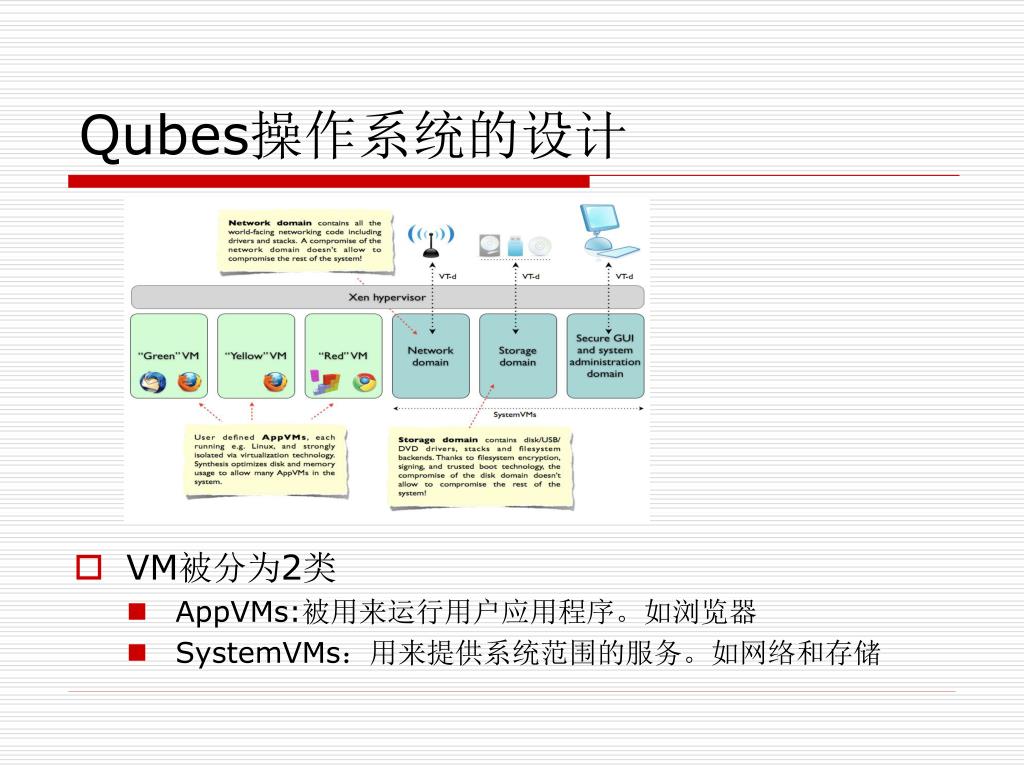

  18. Qubes操作系统的设计 • VM被分为2类 • AppVMs:被用来运行用户应用程序。如浏览器 • SystemVMs：用来提供系统范围的服务。如网络和存储

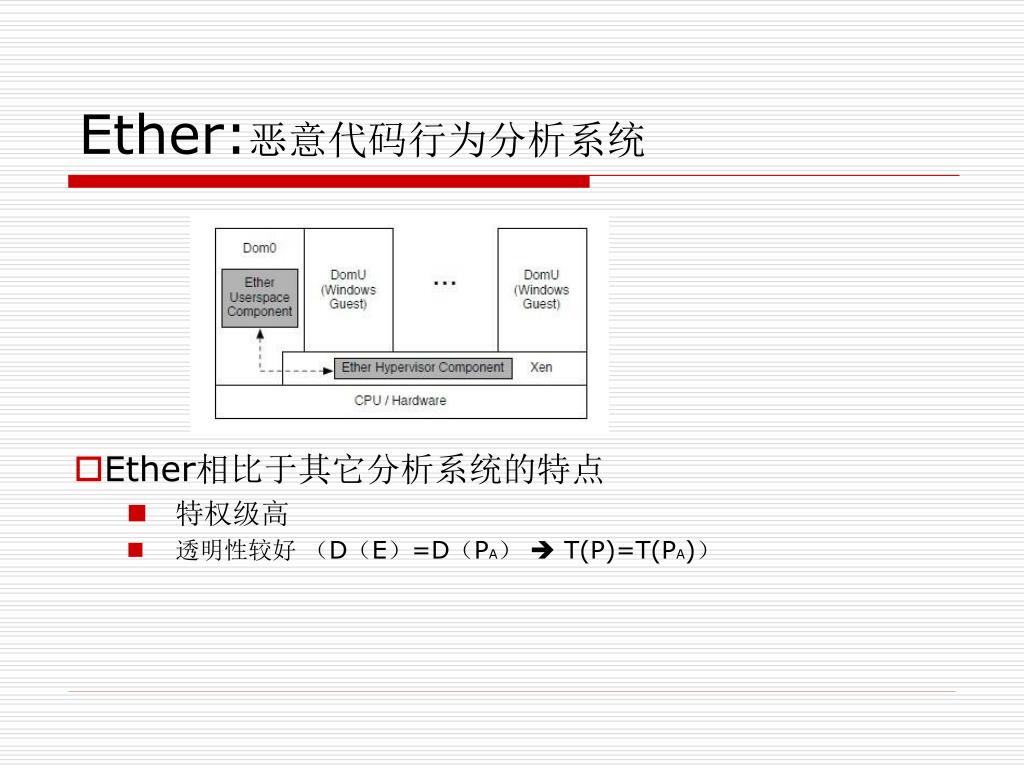

  19. Ether:恶意代码行为分析系统 • Ether相比于其它分析系统的特点 • 特权级高 • 透明性较好 （D（E）=D（PA）  T(P)=T(PA)）

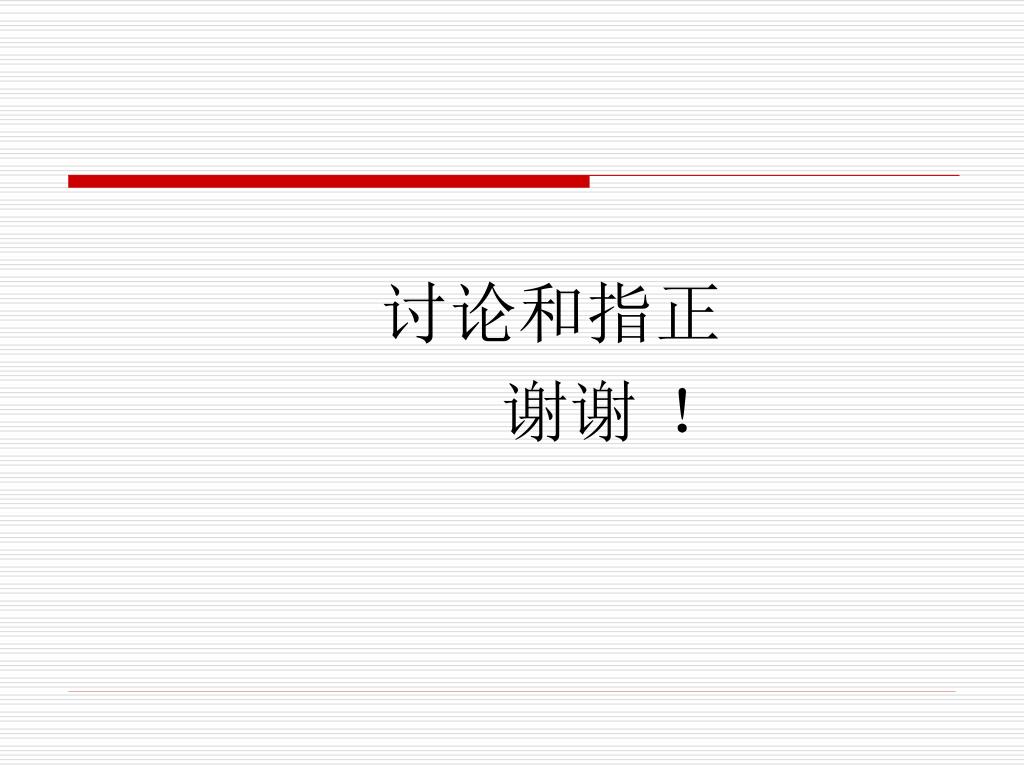

  20. 讨论和指正 谢谢 ！
