  1. Entre

  2. TUBOS ACESSÓRIOS QUALIDADE TUBOS E ACESSÓRIOS

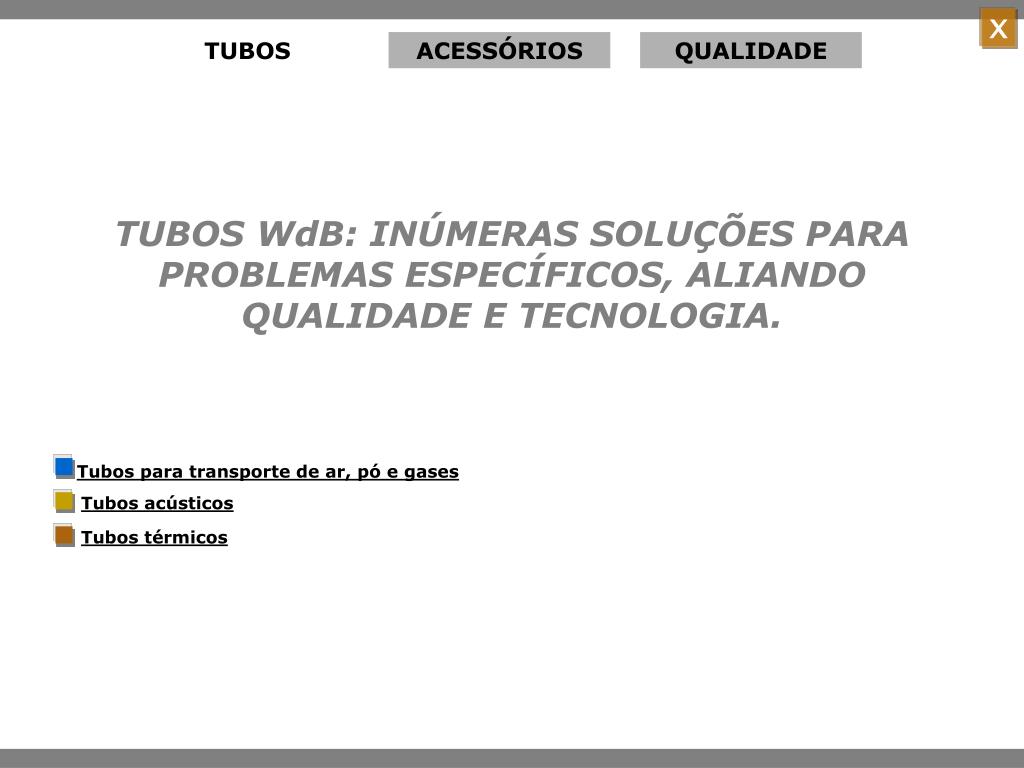

  3. TUBOS ACESSÓRIOS QUALIDADE TUBOS WdB: INÚMERAS SOLUÇÕES PARA PROBLEMAS ESPECÍFICOS, ALIANDOQUALIDADE E TECNOLOGIA. Tubos para transporte de ar, pó e gases Tubos acústicos Tubos térmicos

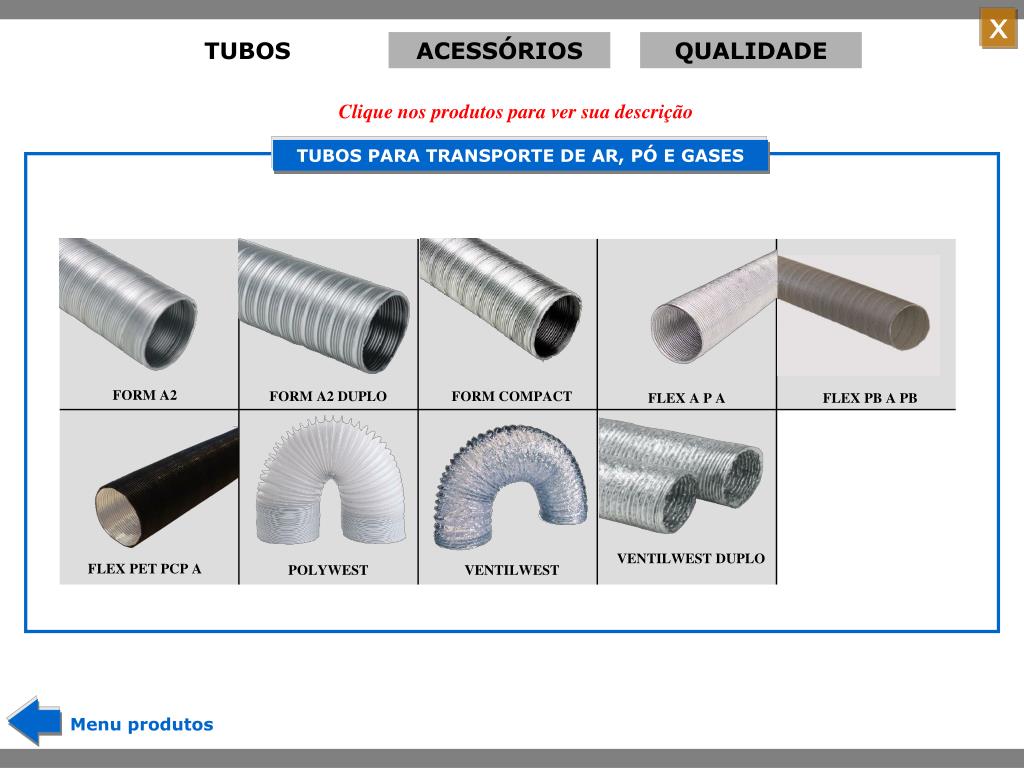

  4. TUBOS ACESSÓRIOS QUALIDADE Clique nos produtos para ver sua descrição TUBOS PARA TRANSPORTE DE AR, PÓ E GASES FLEX PVC PK A FORM A2 FORM A2 DUPLO FORM COMPACT FLEX A P A FLEX PB A PB VENTILWEST DUPLO FLEX PET PCP A POLYWEST VENTILWEST Menu produtos

  5. FECHAMENTO PAREDE (mm) TEMPERATURA MIN. E MÁX. (ºC) PRESSÃO (mmca) RAIO DE CURVATURA () IMFLAMABILIDADE VELOCIDADE MÁX.(m/s) RESISTÊNCIA Á TRAÇÃO kgf RESISTÊNCIA Á COMPRESSÃO kgf PONTOS DE SUSTENTAÇÃO RESISTÊNCIAA CORROSÃO FORNECIMENTO TUBOS PARA TRANSPORTE DE AR, PÓ E GASES FORM A2 Devido a seu processo de fechamento duplo, os tubos de alumínio formáveis Form têm excelente vedação. Leves, de fácil instalação e manuseio, suportam até 240ºC. Tem pouca perda de carga e podem trabalhar em altas e baixas velocidades de ar. Podem ser aplicados em instalações de aquecimento e ventilação na condução de ar, pó ou gases. ESPECIFICAÇÕES TÉCNICAS -600 a +500 ANTI CHAMA CLASSE A1 -40º / +240º MECÂNICO 2,5 1,5 50 60 30 1,5 SIM BARRA Tubos Para Transporte de Ar, Pó e Gases

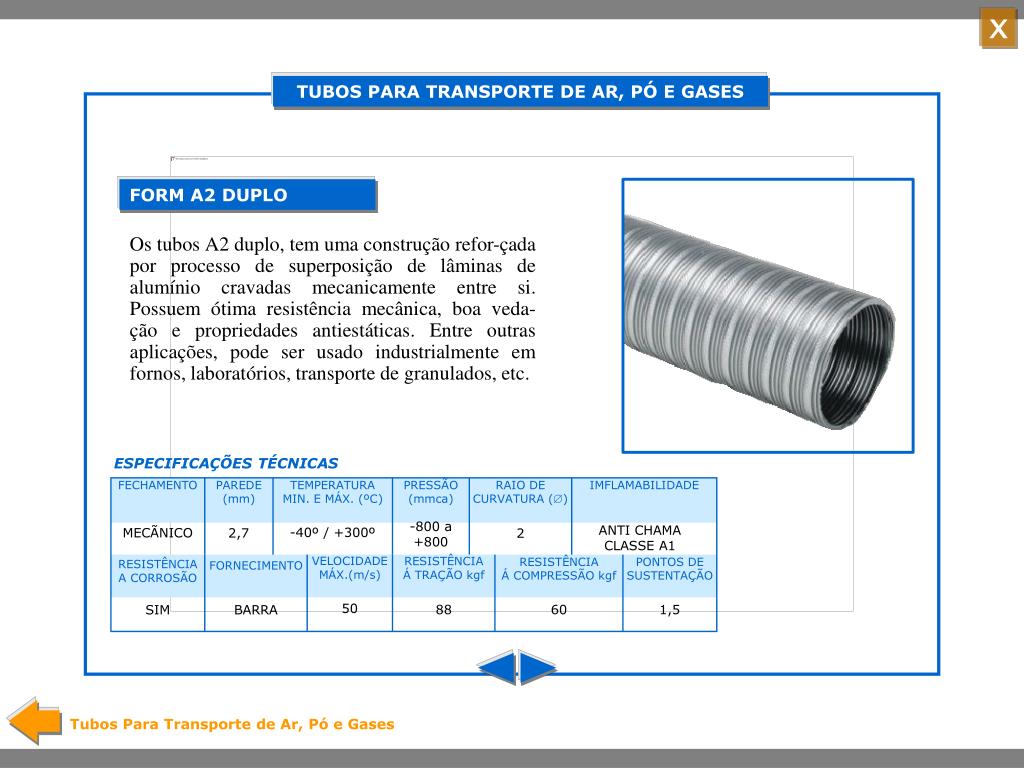

  6. FECHAMENTO PAREDE (mm) TEMPERATURA MIN. E MÁX. (ºC) PRESSÃO (mmca) RAIO DE CURVATURA () IMFLAMABILIDADE VELOCIDADE MÁX.(m/s) RESISTÊNCIA Á TRAÇÃO kgf RESISTÊNCIA Á COMPRESSÃO kgf PONTOS DE SUSTENTAÇÃO RESISTÊNCIAA CORROSÃO FORNECIMENTO TUBOS PARA TRANSPORTE DE AR, PÓ E GASES FORM A2 DUPLO Os tubos A2 duplo, tem uma construção refor-çada por processo de superposição de lâminas de alumínio cravadas mecanicamente entre si. Possuem ótima resistência mecânica, boa veda-ção e propriedades antiestáticas. Entre outras aplicações, pode ser usado industrialmente em fornos, laboratórios, transporte de granulados, etc. ESPECIFICAÇÕES TÉCNICAS -800 a +800 ANTI CHAMA CLASSE A1 -40º / +300º MECÃNICO 2,7 2 50 88 60 1,5 SIM BARRA Tubos Para Transporte de Ar, Pó e Gases

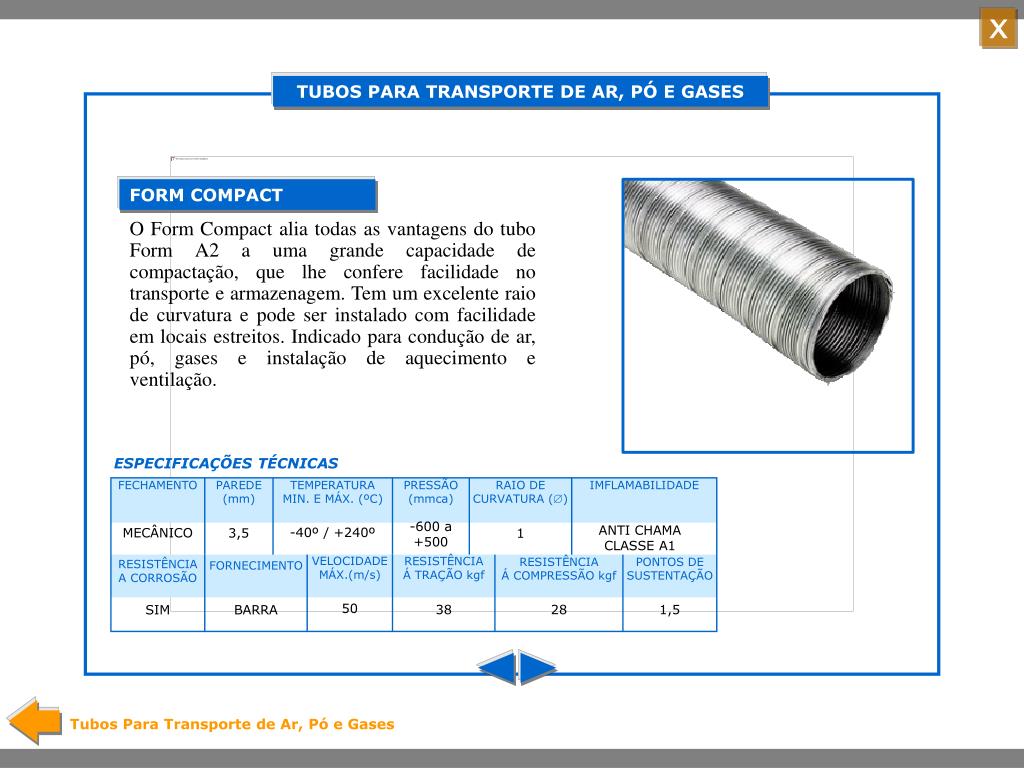

  7. FECHAMENTO PAREDE (mm) TEMPERATURA MIN. E MÁX. (ºC) PRESSÃO (mmca) RAIO DE CURVATURA () IMFLAMABILIDADE VELOCIDADE MÁX.(m/s) RESISTÊNCIA Á TRAÇÃO kgf RESISTÊNCIA Á COMPRESSÃO kgf PONTOS DE SUSTENTAÇÃO RESISTÊNCIAA CORROSÃO FORNECIMENTO TUBOS PARA TRANSPORTE DE AR, PÓ E GASES FORM COMPACT O Form Compact alia todas as vantagens do tubo Form A2 a uma grande capacidade de compactação, que lhe confere facilidade no transporte e armazenagem. Tem um excelente raio de curvatura e pode ser instalado com facilidade em locais estreitos. Indicado para condução de ar, pó, gases e instalação de aquecimento e ventilação. ESPECIFICAÇÕES TÉCNICAS -600 a +500 ANTI CHAMA CLASSE A1 -40º / +240º MECÂNICO 3,5 1 50 38 28 1,5 SIM BARRA Tubos Para Transporte de Ar, Pó e Gases

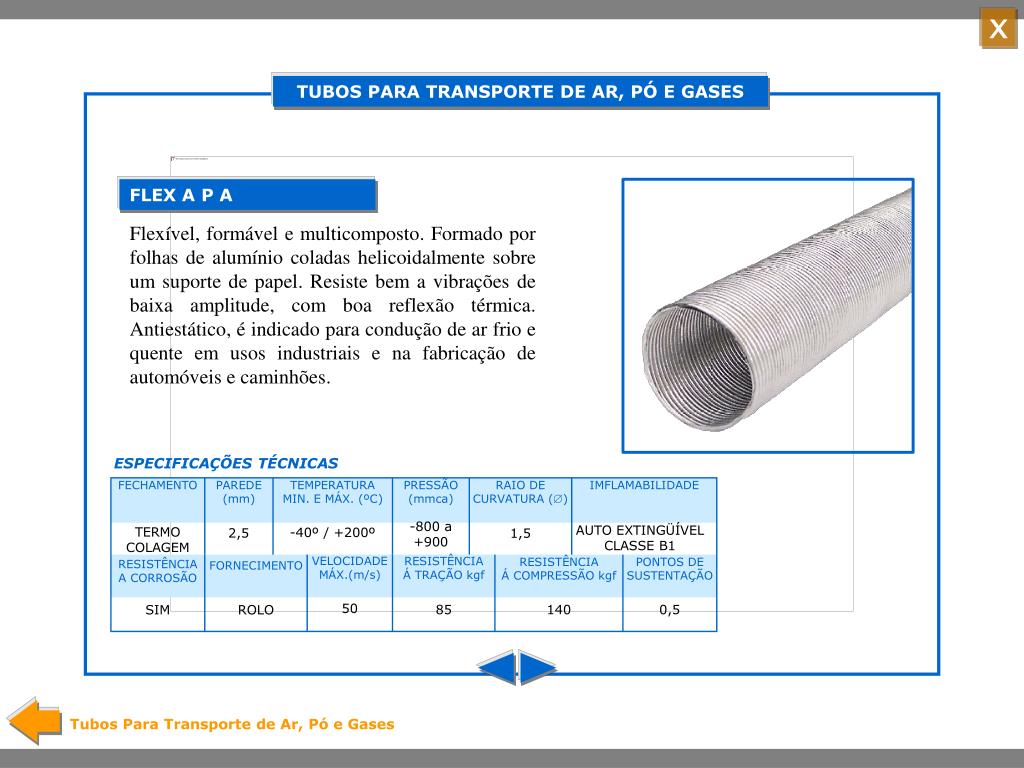

  8. FECHAMENTO PAREDE (mm) TEMPERATURA MIN. E MÁX. (ºC) PRESSÃO (mmca) RAIO DE CURVATURA () IMFLAMABILIDADE VELOCIDADE MÁX.(m/s) RESISTÊNCIA Á TRAÇÃO kgf RESISTÊNCIA Á COMPRESSÃO kgf PONTOS DE SUSTENTAÇÃO RESISTÊNCIAA CORROSÃO FORNECIMENTO TUBOS PARA TRANSPORTE DE AR, PÓ E GASES FLEX A P A Flexível, formável e multicomposto. Formado por folhas de alumínio coladas helicoidalmente sobre um suporte de papel. Resiste bem a vibrações de baixa amplitude, com boa reflexão térmica. Antiestático, é indicado para condução de ar frio e quente em usos industriais e na fabricação de automóveis e caminhões. ESPECIFICAÇÕES TÉCNICAS -800 a +900 AUTO EXTINGÜÍVEL CLASSE B1 TERMO COLAGEM -40º / +200º 2,5 1,5 50 85 140 0,5 SIM ROLO Tubos Para Transporte de Ar, Pó e Gases

  9. FECHAMENTO PAREDE (mm) TEMPERATURA MIN. E MÁX. (ºC) PRESSÃO (mmca) RAIO DE CURVATURA () IMFLAMABILIDADE VELOCIDADE MÁX.(m/s) RESISTÊNCIA Á TRAÇÃO kgf RESISTÊNCIA Á COMPRESSÃO kgf PONTOS DE SUSTENTAÇÃO RESISTÊNCIAA CORROSÃO FORNECIMENTO TUBOS PARA TRANSPORTE DE AR, PÓ E GASES FLEX PB A PB Tubo multicomposto formado por camadas de papel e alumínio superpostas. Flexível, formável e hidrófugo, este tubo é indicado para usos industriais e sistemas de ventilação de baixa pressão na montagem de carrocerias. Evita a condensação de vapor nas paredes, permitindo a passagem do ar com baixas perdas de temperatura e pressão. ESPECIFICAÇÕES TÉCNICAS -700 a +800 AUTO EXTINGÜÍVEL CLASSE B1 TERMO COLAGEM -20º / +90º 2,5 1,5 50 40 104 0,5 SIM ROLO Tubos Para Transporte de Ar, Pó e Gases

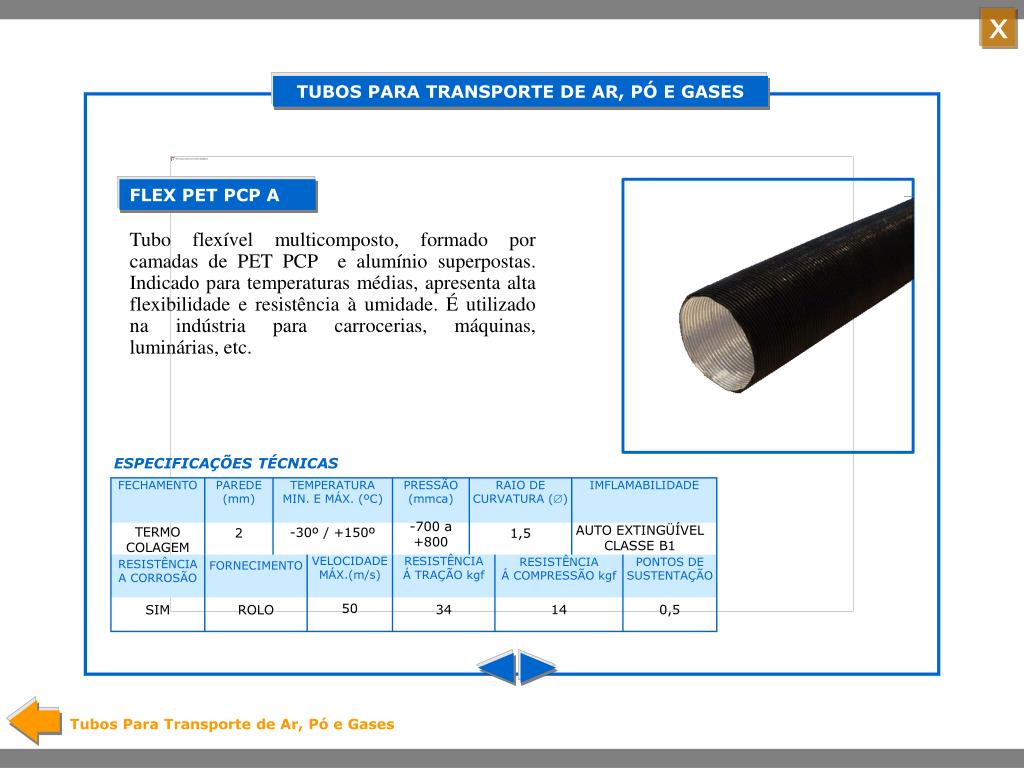

  10. FECHAMENTO PAREDE (mm) TEMPERATURA MIN. E MÁX. (ºC) PRESSÃO (mmca) RAIO DE CURVATURA () IMFLAMABILIDADE VELOCIDADE MÁX.(m/s) RESISTÊNCIA Á TRAÇÃO kgf RESISTÊNCIA Á COMPRESSÃO kgf PONTOS DE SUSTENTAÇÃO RESISTÊNCIAA CORROSÃO FORNECIMENTO TUBOS PARA TRANSPORTE DE AR, PÓ E GASES FLEX PET PCP A Tubo flexível multicomposto, formado por camadas de PET PCP e alumínio superpostas. Indicado para temperaturas médias, apresenta alta flexibilidade e resistência à umidade. É utilizado na indústria para carrocerias, máquinas, luminárias, etc. ESPECIFICAÇÕES TÉCNICAS -700 a +800 AUTO EXTINGÜÍVEL CLASSE B1 TERMO COLAGEM -30º / +150º 2 1,5 50 34 14 0,5 SIM ROLO Tubos Para Transporte de Ar, Pó e Gases

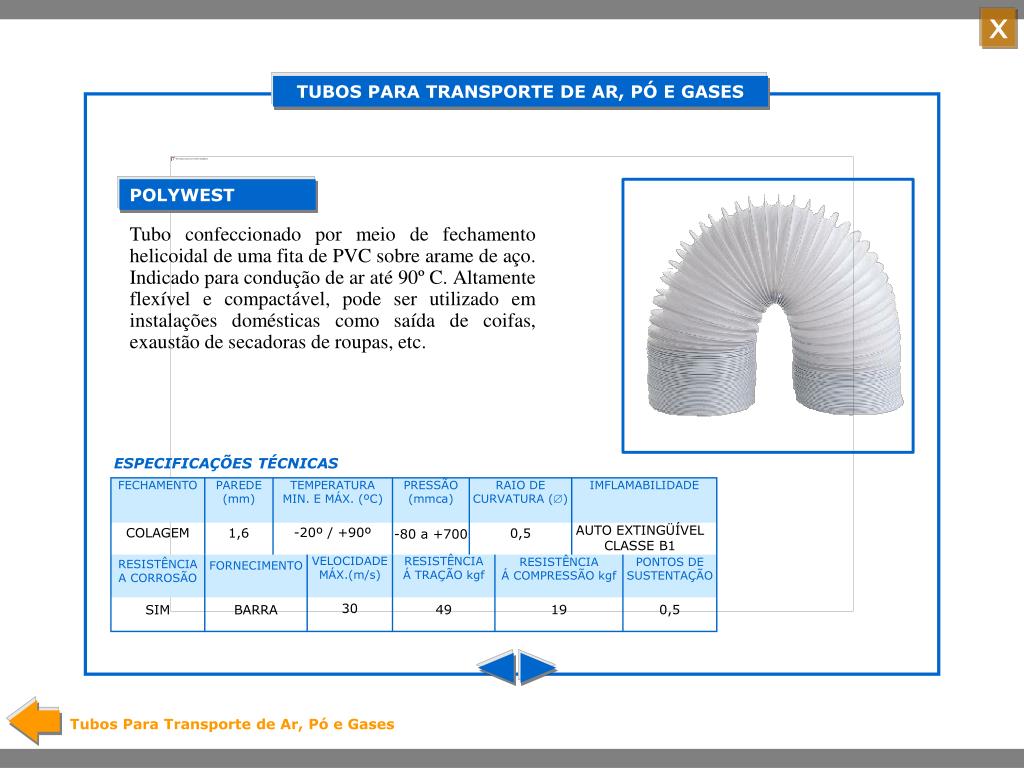

  11. FECHAMENTO PAREDE (mm) TEMPERATURA MIN. E MÁX. (ºC) PRESSÃO (mmca) RAIO DE CURVATURA () IMFLAMABILIDADE VELOCIDADE MÁX.(m/s) RESISTÊNCIA Á TRAÇÃO kgf RESISTÊNCIA Á COMPRESSÃO kgf PONTOS DE SUSTENTAÇÃO RESISTÊNCIAA CORROSÃO FORNECIMENTO TUBOS PARA TRANSPORTE DE AR, PÓ E GASES POLYWEST Tubo confeccionado por meio de fechamento helicoidal de uma fita de PVC sobre arame de aço. Indicado para condução de ar até 90º C. Altamente flexível e compactável, pode ser utilizado em instalações domésticas como saída de coifas, exaustão de secadoras de roupas, etc. ESPECIFICAÇÕES TÉCNICAS AUTO EXTINGÜÍVEL CLASSE B1 -20º / +90º COLAGEM 1,6 0,5 -80 a +700 30 49 19 0,5 SIM BARRA Tubos Para Transporte de Ar, Pó e Gases

  12. FECHAMENTO PAREDE (mm) TEMPERATURA MIN. E MÁX. (ºC) PRESSÃO (mmca) RAIO DE CURVATURA () IMFLAMABILIDADE VELOCIDADE MÁX.(m/s) RESISTÊNCIA Á TRAÇÃO kgf RESISTÊNCIA Á COMPRESSÃO kgf PONTOS DE SUSTENTAÇÃO RESISTÊNCIAA CORROSÃO FORNECIMENTO TUBOS PARA TRANSPORTE DE AR, PÓ E GASES VENTILWEST Tubo fabricado com folhas finas de alumínio e poliéster, reforçado helicoidalmente com arame de aço tratado. Indicado para condução de ar em instalações de ventilação e ar condicionado com baixa pressão. Devido a seu processo de fabricação, é um tubo que pode ser compactado para transporte e armazenamento. Leve e com excelente raio de curvatura, é prático e fácil de instalar. ESPECIFICAÇÕES TÉCNICAS AUTO EXTINGÜÍVEL CLASSE B1 -40º / +120º COLAGEM 1,5 0,75 -80 a +500 40 70 14 1 SIM BARRA Tubos Para Transporte de Ar, Pó e Gases

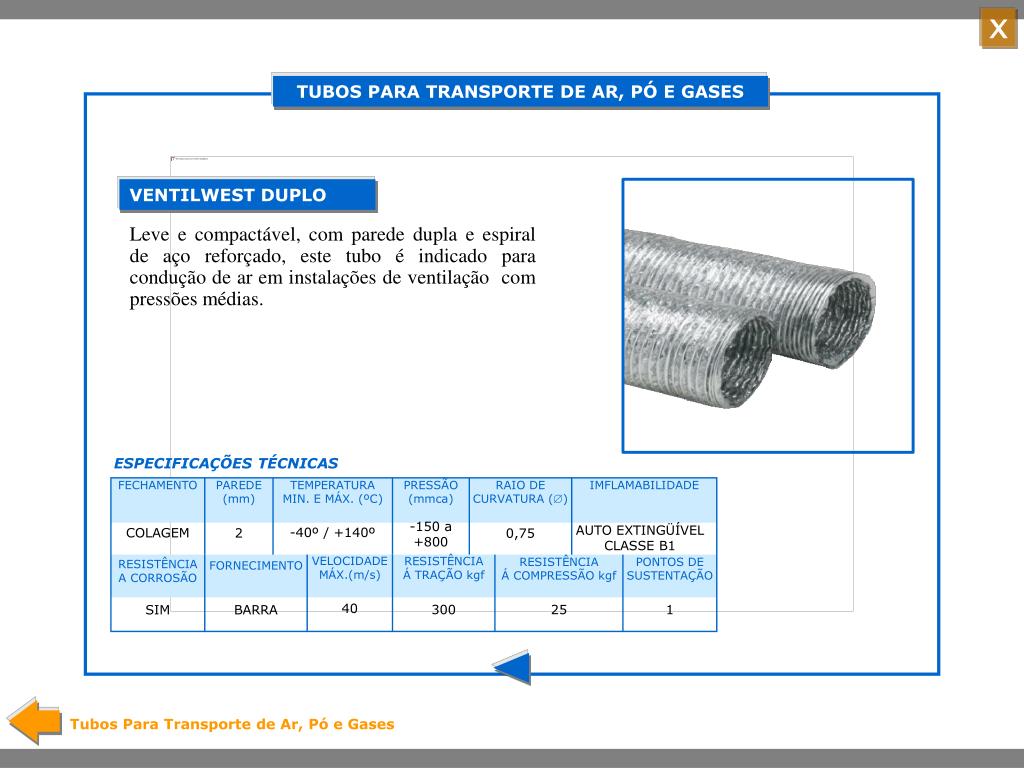

  13. FECHAMENTO PAREDE (mm) TEMPERATURA MIN. E MÁX. (ºC) PRESSÃO (mmca) RAIO DE CURVATURA () IMFLAMABILIDADE VELOCIDADE MÁX.(m/s) RESISTÊNCIA Á TRAÇÃO kgf RESISTÊNCIA Á COMPRESSÃO kgf PONTOS DE SUSTENTAÇÃO RESISTÊNCIAA CORROSÃO FORNECIMENTO TUBOS PARA TRANSPORTE DE AR, PÓ E GASES VENTILWEST ACÚSTICO VENTILWEST DUPLO Leve e compactável, com parede dupla e espiral de aço reforçado, este tubo é indicado para condução de ar em instalações de ventilação com pressões médias. ESPECIFICAÇÕES TÉCNICAS -150 a +800 AUTO EXTINGÜÍVEL CLASSE B1 -40º / +140º COLAGEM 2 0,75 40 300 25 1 SIM BARRA Tubos Para Transporte de Ar, Pó e Gases

  14. TUBOS ACESSÓRIOS QUALIDADE TUBOS ACÚSTICOS Clique nos produtos para ver sua descrição VENTILWEST ACÚSTICO Menu produtos

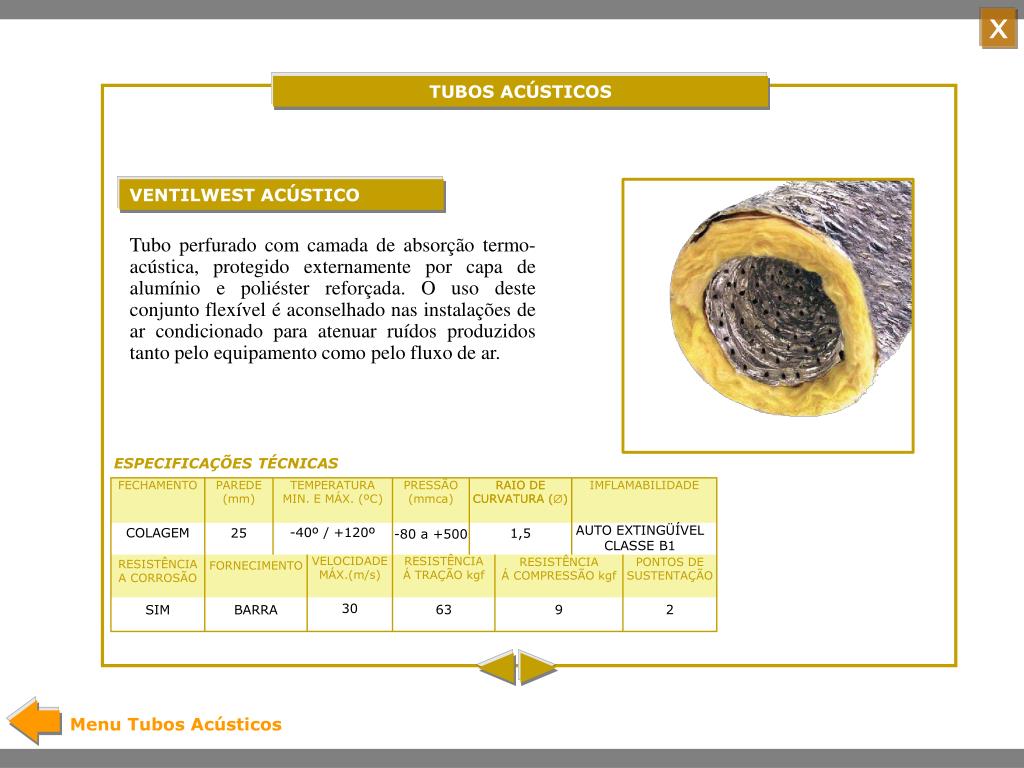

  15. FECHAMENTO PAREDE (mm) TEMPERATURA MIN. E MÁX. (ºC) PRESSÃO (mmca) RAIO DE CURVATURA () IMFLAMABILIDADE VELOCIDADE MÁX.(m/s) RESISTÊNCIA Á TRAÇÃO kgf RESISTÊNCIA Á COMPRESSÃO kgf PONTOS DE SUSTENTAÇÃO RESISTÊNCIAA CORROSÃO FORNECIMENTO TUBOS ACÚSTICOS VENTILWEST ACÚSTICO Tubo perfurado com camada de absorção termo-acústica, protegido externamente por capa de alumínio e poliéster reforçada. O uso deste conjunto flexível é aconselhado nas instalações de ar condicionado para atenuar ruídos produzidos tanto pelo equipamento como pelo fluxo de ar. ESPECIFICAÇÕES TÉCNICAS RAIO DE CURVATURA () AUTO EXTINGÜÍVEL CLASSE B1 -40º / +120º COLAGEM 25 1,5 -80 a +500 30 63 9 2 SIM BARRA Menu Tubos Acústicos

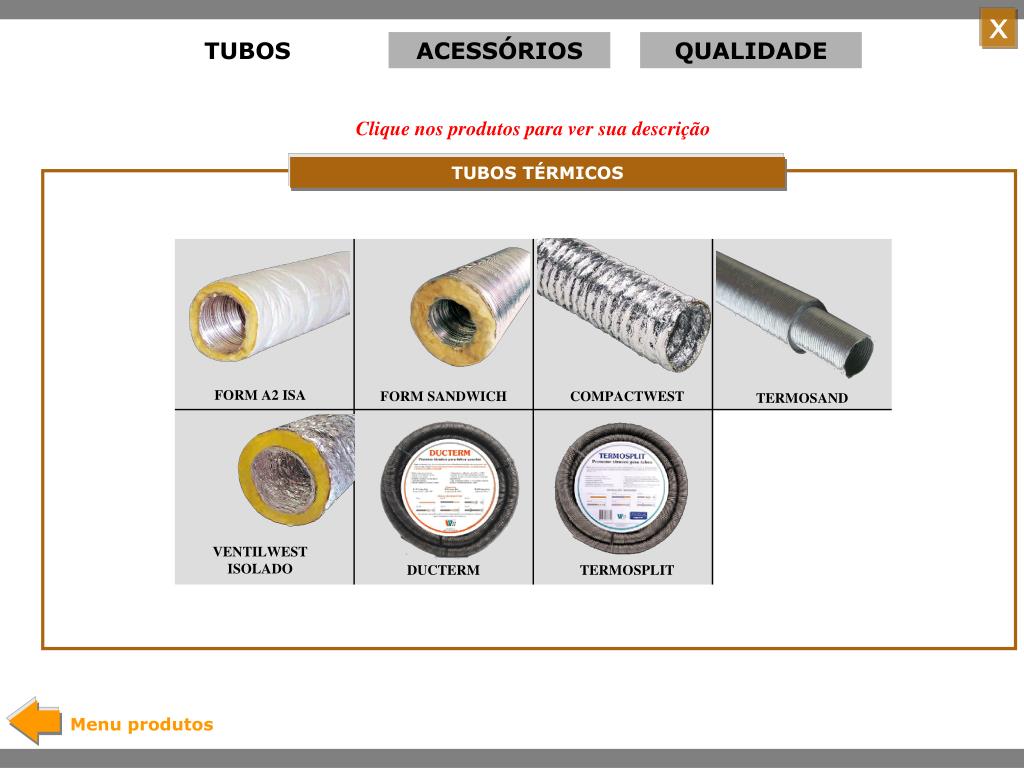

  16. TUBOS ACESSÓRIOS QUALIDADE Clique nos produtos para ver sua descrição TUBOS TÉRMICOS FORM A2 ISA FORM SANDWICH COMPACTWEST TERMOSAND VENTILWEST ISOLADO DUCTERM TERMOSPLIT Menu produtos

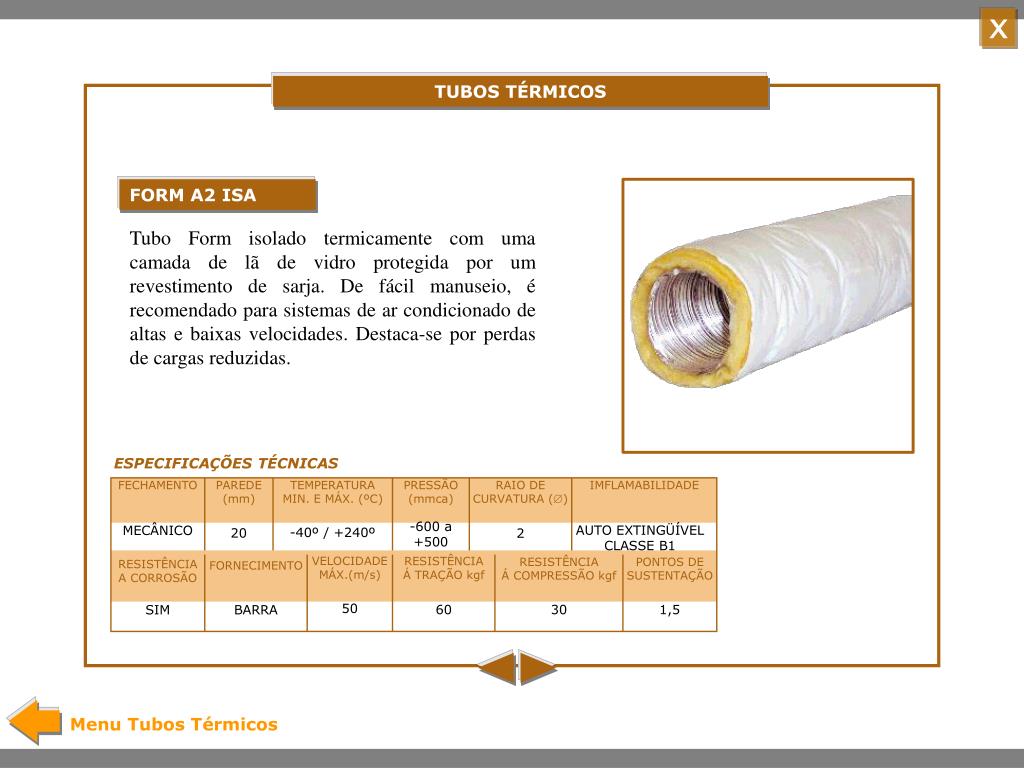

  17. FECHAMENTO PAREDE (mm) TEMPERATURA MIN. E MÁX. (ºC) PRESSÃO (mmca) RAIO DE CURVATURA () IMFLAMABILIDADE VELOCIDADE MÁX.(m/s) RESISTÊNCIA Á TRAÇÃO kgf RESISTÊNCIA Á COMPRESSÃO kgf PONTOS DE SUSTENTAÇÃO RESISTÊNCIAA CORROSÃO FORNECIMENTO TUBOS TÉRMICOS FORM A2 ISA Tubo Form isolado termicamente com uma camada de lã de vidro protegida por um revestimento de sarja. De fácil manuseio, é recomendado para sistemas de ar condicionado de altas e baixas velocidades. Destaca-se por perdas de cargas reduzidas. ESPECIFICAÇÕES TÉCNICAS -600 a +500 MECÂNICO AUTO EXTINGÜÍVEL CLASSE B1 -40º / +240º 20 2 50 60 30 1,5 SIM BARRA Menu Tubos Térmicos

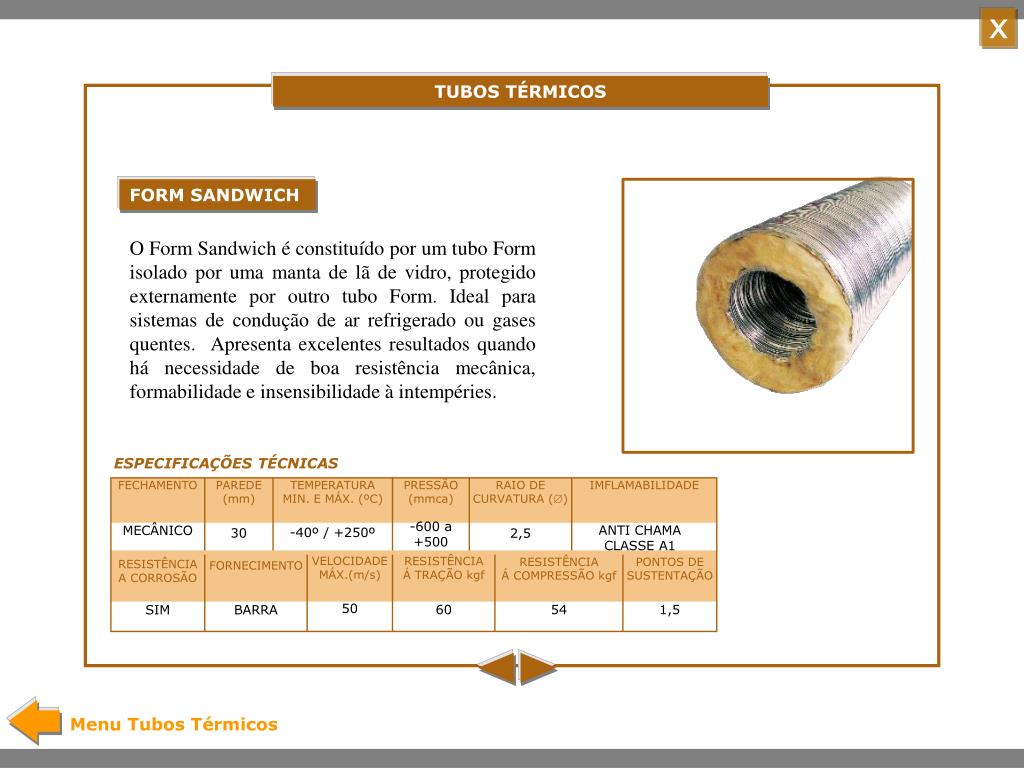

  18. FECHAMENTO PAREDE (mm) TEMPERATURA MIN. E MÁX. (ºC) PRESSÃO (mmca) RAIO DE CURVATURA () IMFLAMABILIDADE VELOCIDADE MÁX.(m/s) RESISTÊNCIA Á TRAÇÃO kgf RESISTÊNCIA Á COMPRESSÃO kgf PONTOS DE SUSTENTAÇÃO RESISTÊNCIAA CORROSÃO FORNECIMENTO TUBOS TÉRMICOS FORM SANDWICH O Form Sandwich é constituído por um tubo Form isolado por uma manta de lã de vidro, protegido externamente por outro tubo Form. Ideal para sistemas de condução de ar refrigerado ou gases quentes. Apresenta excelentes resultados quando há necessidade de boa resistência mecânica, formabilidade e insensibilidade à intempéries. ESPECIFICAÇÕES TÉCNICAS -600 a +500 MECÂNICO ANTI CHAMA CLASSE A1 -40º / +250º 30 2,5 50 60 54 1,5 SIM BARRA Menu Tubos Térmicos

  19. FECHAMENTO PAREDE (mm) TEMPERATURA MIN. E MÁX. (ºC) PRESSÃO (mmca) RAIO DE CURVATURA () IMFLAMABILIDADE VELOCIDADE MÁX.(m/s) RESISTÊNCIA Á TRAÇÃO kgf RESISTÊNCIA Á COMPRESSÃO kgf PONTOS DE SUSTENTAÇÃO RESISTÊNCIAA CORROSÃO FORNECIMENTO TUBOS TÉRMICOS COMPACTWEST Tubo de alumínio flexível, leve e compacto. É protegido externamente por camadas de véu de lã de vidro e folhas de alumínio. Não produz condensação, tem excelente raio de curvatura e boa auto- sustentação. Ideal para ramais secundários de sistemas de ar condicionado. ESPECIFICAÇÕES TÉCNICAS COLAGEM AUTO EXTINGÜÍVEL CLASSE B1 -40º / +150º 5,5 1 -80 a +500 40 85 7 1 SIM BARRA Menu Tubos Térmicos

  20. FECHAMENTO PAREDE (mm) TEMPERATURA MIN. E MÁX. (ºC) PRESSÃO (mmca) RAIO DE CURVATURA () IMFLAMABILIDADE VELOCIDADE MÁX.(m/s) RESISTÊNCIA Á TRAÇÃO kgf RESISTÊNCIA Á COMPRESSÃO kgf PONTOS DE SUSTENTAÇÃO RESISTÊNCIAA CORROSÃO FORNECIMENTO TUBOS TÉRMICOS TERMOSAND Conjunto de tubos Termoflex superpostos com reforço térmico de um potente isolante têxtil. Flexível e formável, possui características térmicas superiores às do Termoflex simples. Pode ser cortado longitudinalmente para facilitar sua montagem sobre instalações tubulares existentes. ESPECIFICAÇÕES TÉCNICAS -700 a +800 TERMOCOLAGEM Sob consulta AUTO EXTINGÜÍVEL CLASSE B1 -40º / +300º 2 50 15 104 1 SIM PEÇA Menu Tubos Térmicos

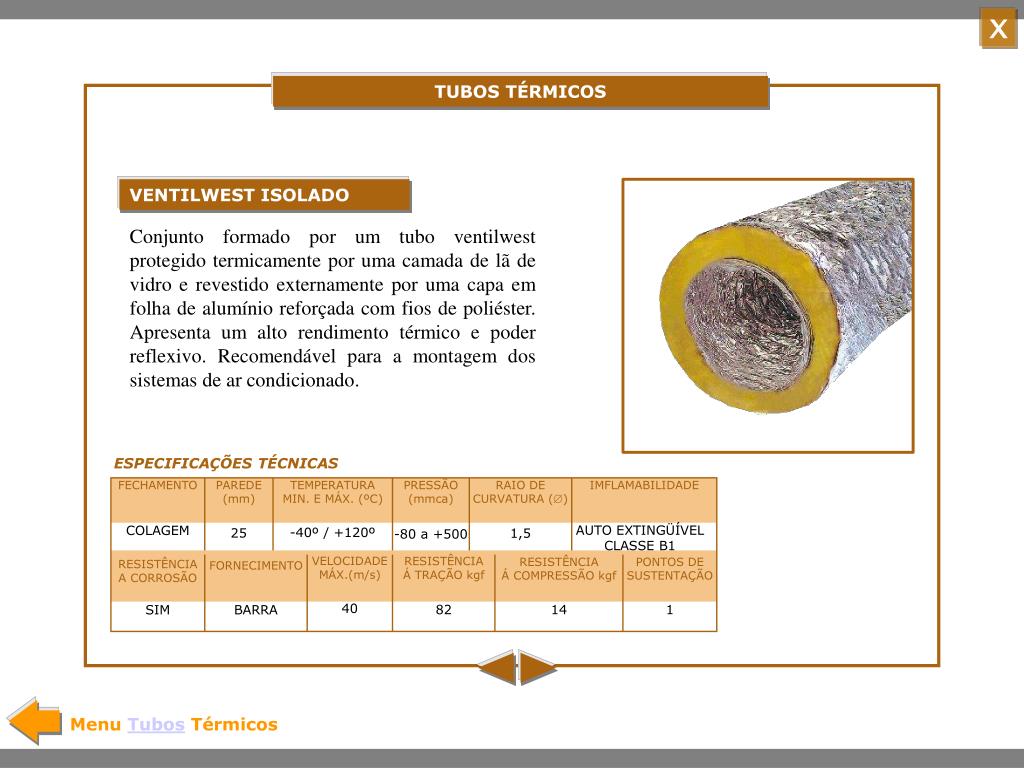

  21. FECHAMENTO PAREDE (mm) TEMPERATURA MIN. E MÁX. (ºC) PRESSÃO (mmca) RAIO DE CURVATURA () IMFLAMABILIDADE VELOCIDADE MÁX.(m/s) RESISTÊNCIA Á TRAÇÃO kgf RESISTÊNCIA Á COMPRESSÃO kgf PONTOS DE SUSTENTAÇÃO RESISTÊNCIAA CORROSÃO FORNECIMENTO TUBOS TÉRMICOS VENTILWEST ISOLADO Conjunto formado por um tubo ventilwest protegido termicamente por uma camada de lã de vidro e revestido externamente por uma capa em folha de alumínio reforçada com fios de poliéster. Apresenta um alto rendimento térmico e poder reflexivo. Recomendável para a montagem dos sistemas de ar condicionado. ESPECIFICAÇÕES TÉCNICAS COLAGEM AUTO EXTINGÜÍVEL CLASSE B1 -40º / +120º 25 1,5 -80 a +500 40 82 14 1 SIM BARRA Menu Tubos Térmicos

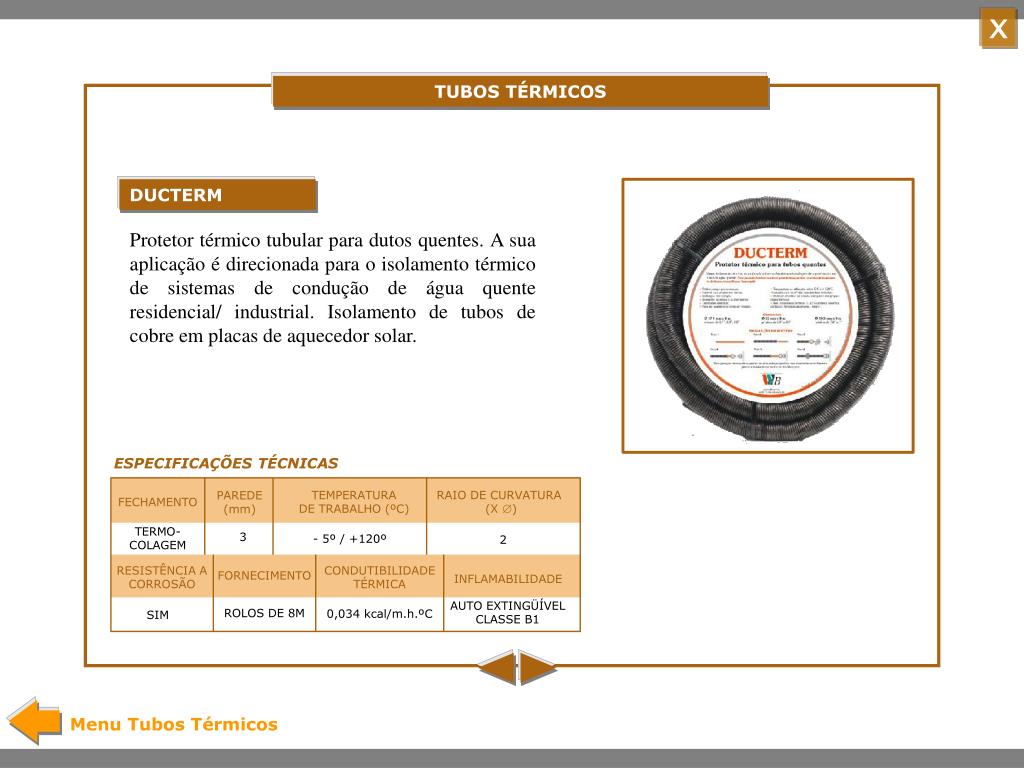

  22. TUBOS TÉRMICOS DUCTERM Protetor térmico tubular para dutos quentes. A sua aplicação é direcionada para o isolamento térmico de sistemas de condução de água quente residencial/ industrial. Isolamento de tubos de cobre em placas de aquecedor solar. ESPECIFICAÇÕES TÉCNICAS TEMPERATURA DE TRABALHO (ºC) RAIO DE CURVATURA (X ) PAREDE (mm) FECHAMENTO TERMO-COLAGEM 3 - 5º / +120º 2 RESISTÊNCIA A CORROSÃO FORNECIMENTO CONDUTIBILIDADE TÉRMICA INFLAMABILIDADE AUTO EXTINGÜÍVEL CLASSE B1 ROLOS DE 8M 0,034 kcal/m.h.ºC SIM Menu Tubos Térmicos

  23. TUBOS TÉRMICOS TERMOSPLIT Protetor térmico tubular para tubos frios. A sua aplicação é direcionada para o isolamento térmico de sistemas de refrigeração e de climatização. ESPECIFICAÇÕES TÉCNICAS TEMPERATURA DE TRABALHO (ºC) RAIO DE CURVATURA (X ) PAREDE (mm) FECHAMENTO TERMO-COLAGEM 3 -18º / +90º 2 RESISTÊNCIA A CORROSÃO FORNECIMENTO CONDUTIBILIDADE TÉRMICA INFLAMABILIDADE AUTO EXTINGÜÍVEL CLASSE B1 ROLOS DE 8M 0,034 kcal/m.h.ºC SIM Menu Tubos Térmicos

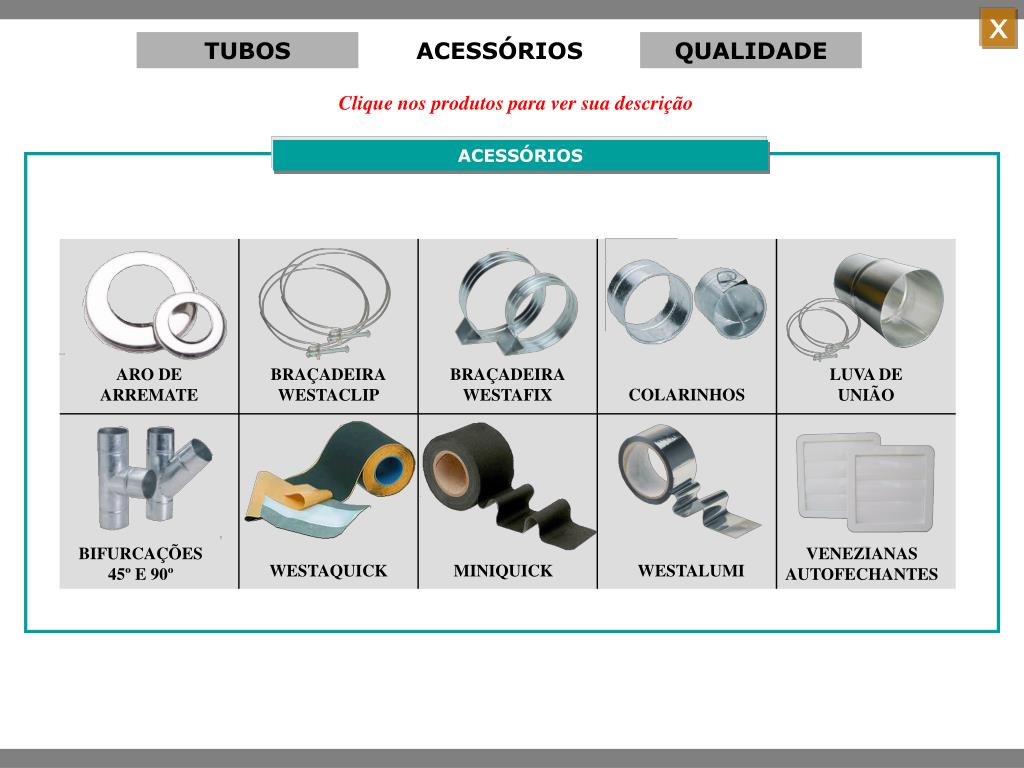

  24. TUBOS ACESSÓRIOS QUALIDADE Clique nos produtos para ver sua descrição ACESSÓRIOS ARO DE ARREMATE BRAÇADEIRA WESTACLIP BRAÇADEIRA WESTAFIX LUVA DE UNIÃO COLARINHOS BIFURCAÇÕES 45º E 90º VENEZIANAS AUTOFECHANTES WESTAQUICK MINIQUICK WESTALUMI

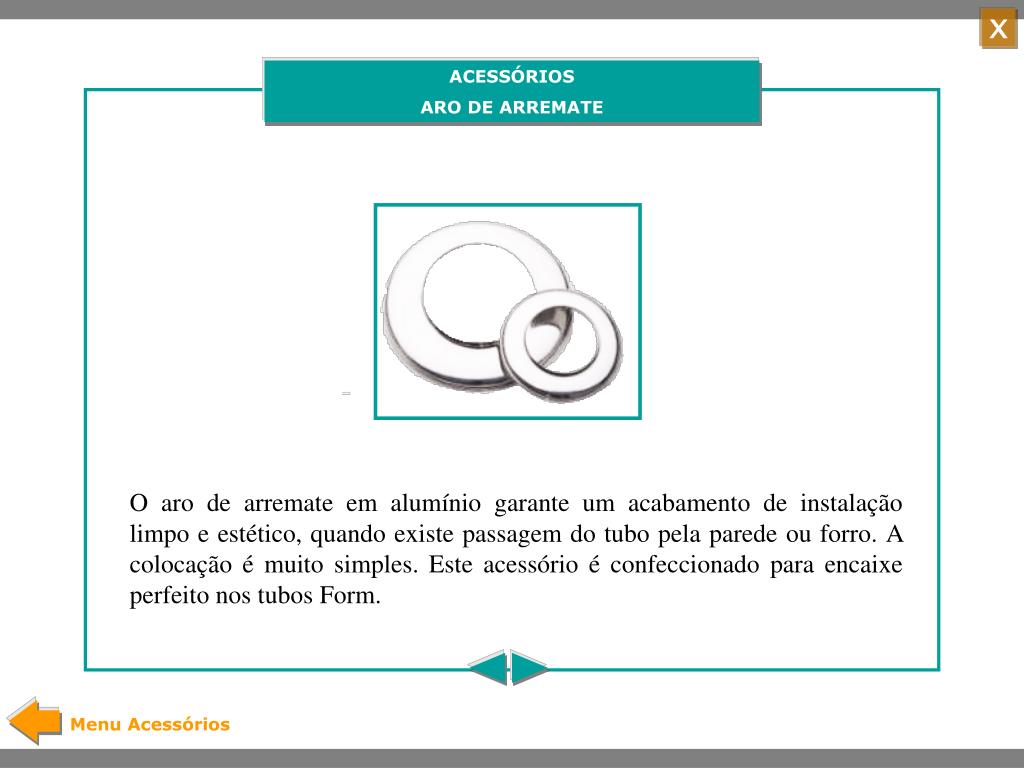

  25. ACESSÓRIOS ARO DE ARREMATE O aro de arremate em alumínio garante um acabamento de instalação limpo e estético, quando existe passagem do tubo pela parede ou forro. A colocação é muito simples. Este acessório é confeccionado para encaixe perfeito nos tubos Form. Menu Acessórios

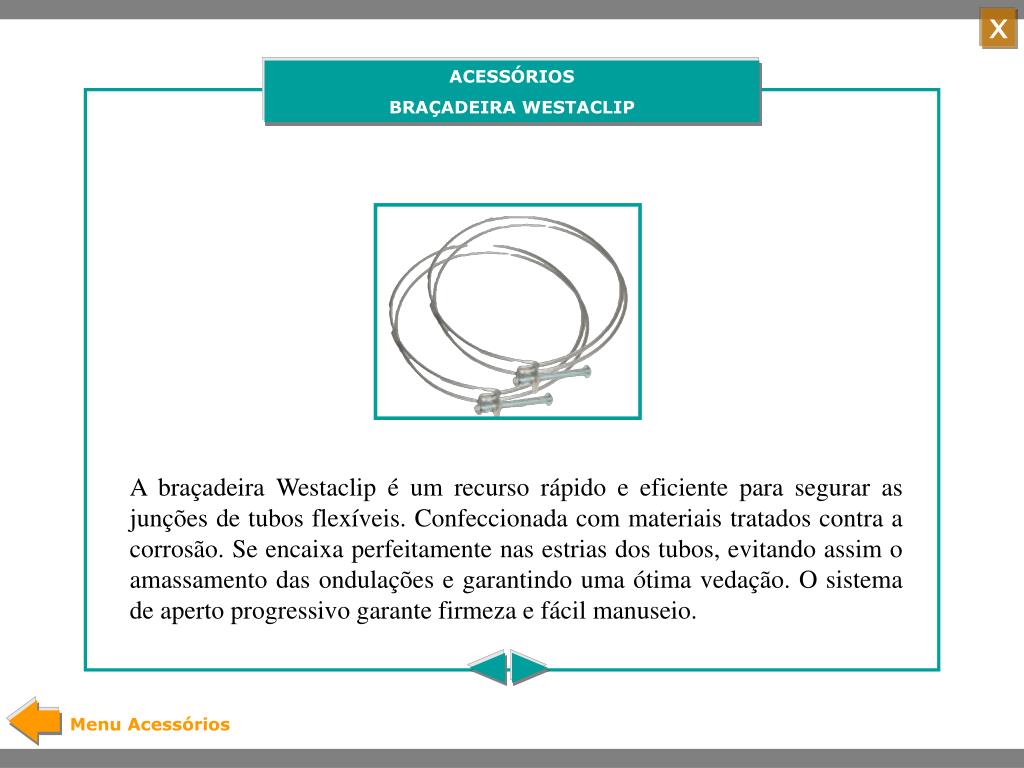

  26. ACESSÓRIOS BRAÇADEIRA WESTACLIP A braçadeira Westaclip é um recurso rápido e eficiente para segurar as junções de tubos flexíveis. Confeccionada com materiais tratados contra a corrosão. Se encaixa perfeitamente nas estrias dos tubos, evitando assim o amassamento das ondulações e garantindo uma ótima vedação. O sistema de aperto progressivo garante firmeza e fácil manuseio. Menu Acessórios

  27. ACESSÓRIOS BRAÇADEIRA WESTAFIX A braçadeira Westafix é o elemento simples e específico projetado para sustentar os tubos flexíveis, conferindo alinhamento dos mesmos em paredes ou forros. A sua fixação é fácil e segura. Fabricada com fita de alumínio para impedir a corrosão, é fornecida com bucha e parafuso para sua instalação. Menu Acessórios

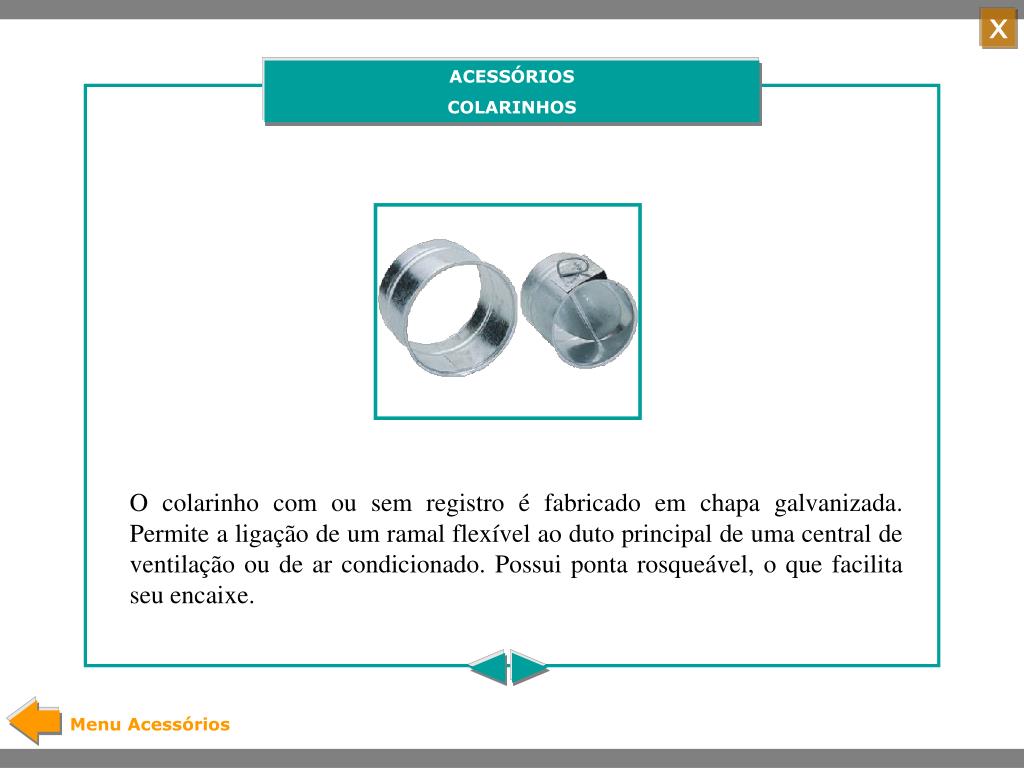

  28. ACESSÓRIOS COLARINHOS O colarinho com ou sem registro é fabricado em chapa galvanizada. Permite a ligação de um ramal flexível ao duto principal de uma central de ventilação ou de ar condicionado. Possui ponta rosqueável, o que facilita seu encaixe. Menu Acessórios

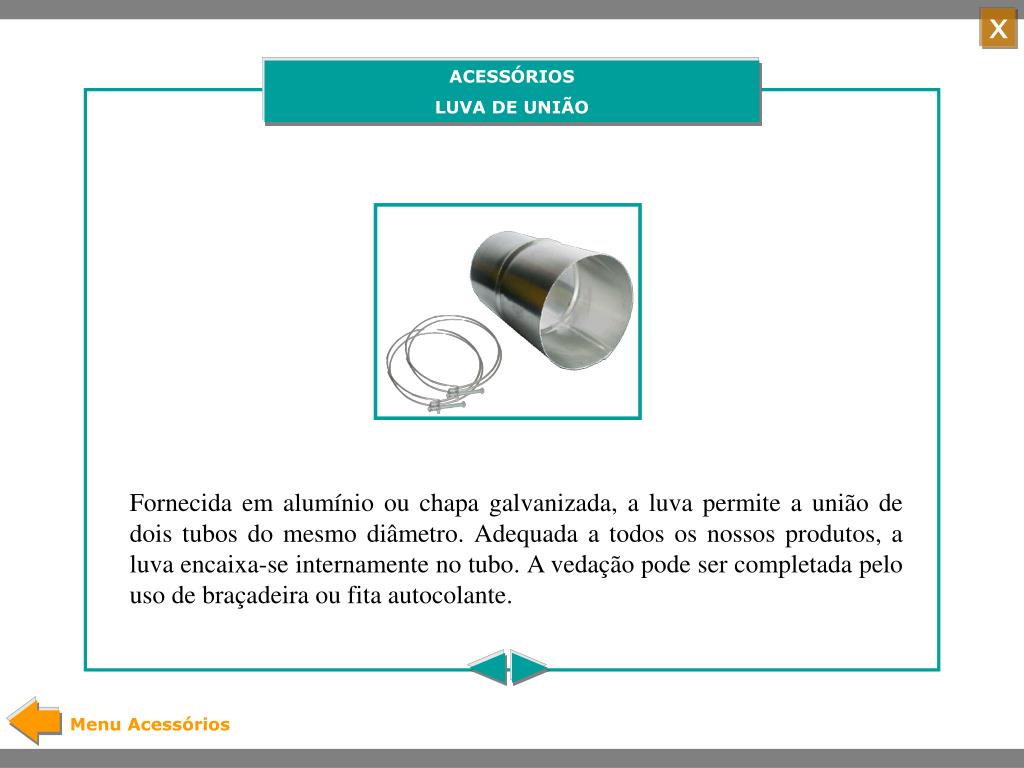

  29. ACESSÓRIOS LUVA DE UNIÃO Fornecida em alumínio ou chapa galvanizada, a luva permite a união de dois tubos do mesmo diâmetro. Adequada a todos os nossos produtos, a luva encaixa-se internamente no tubo. A vedação pode ser completada pelo uso de braçadeira ou fita autocolante. Menu Acessórios

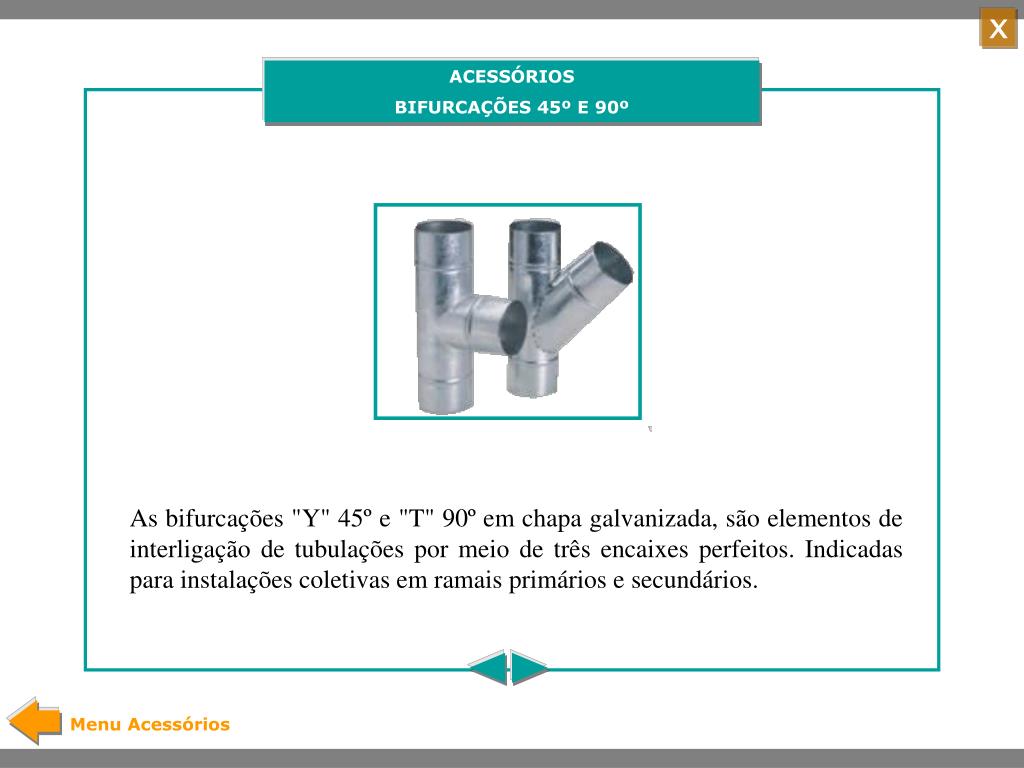

  30. ACESSÓRIOS BIFURCAÇÕES 45º E 90º As bifurcações "Y" 45º e "T" 90º em chapa galvanizada, são elementos de interligação de tubulações por meio de três encaixes perfeitos. Indicadas para instalações coletivas em ramais primários e secundários. Menu Acessórios

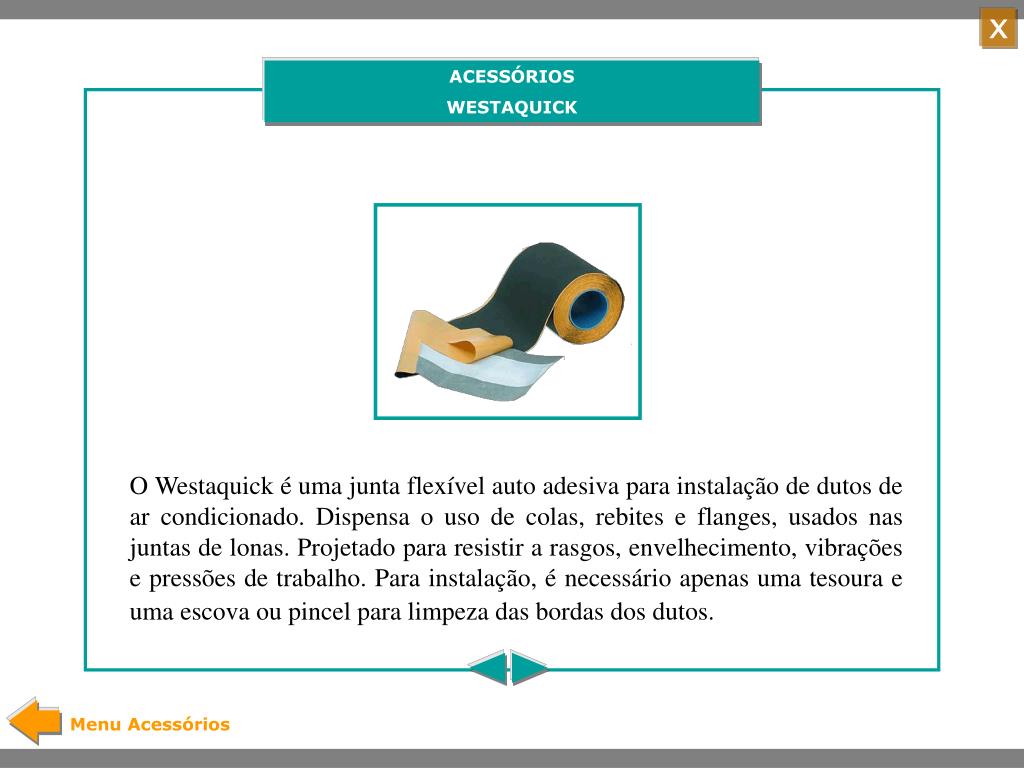

  31. ACESSÓRIOS WESTAQUICK O Westaquick é uma junta flexível auto adesiva para instalação de dutos de ar condicionado. Dispensa o uso de colas, rebites e flanges, usados nas juntas de lonas. Projetado para resistir a rasgos, envelhecimento, vibrações e pressões de trabalho. Para instalação, é necessário apenas uma tesoura e uma escova ou pincel para limpeza das bordas dos dutos. Menu Acessórios

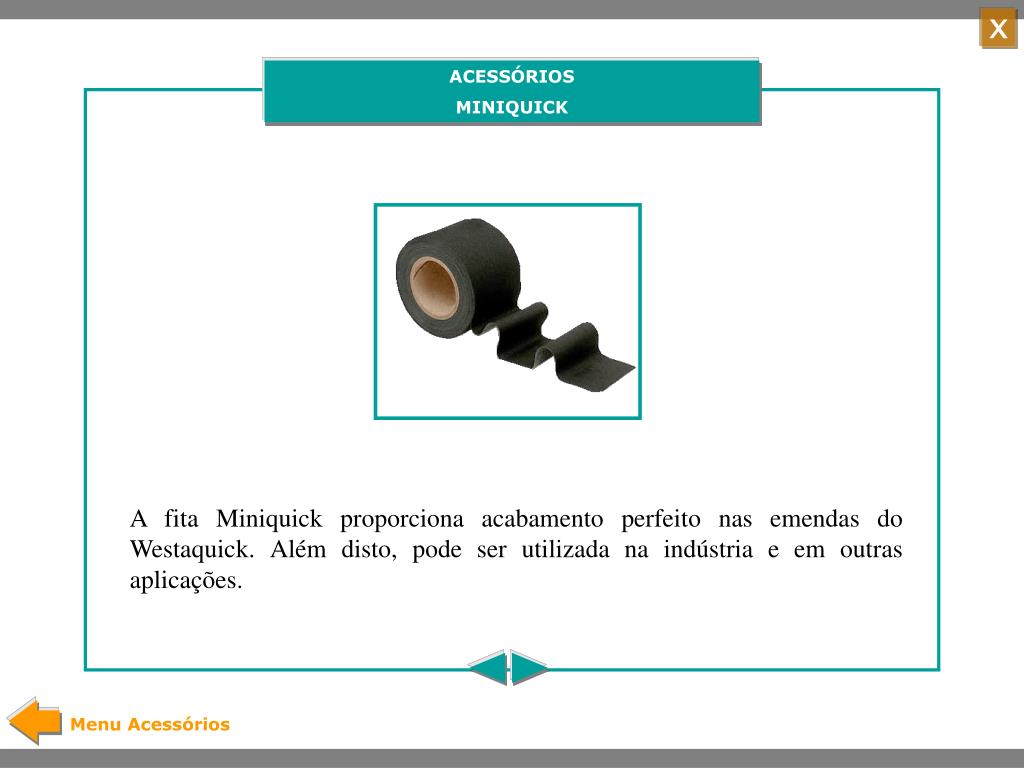

  32. ACESSÓRIOS MINIQUICK A fita Miniquick proporciona acabamento perfeito nas emendas do Westaquick. Além disto, pode ser utilizada na indústria e em outras aplicações. Menu Acessórios

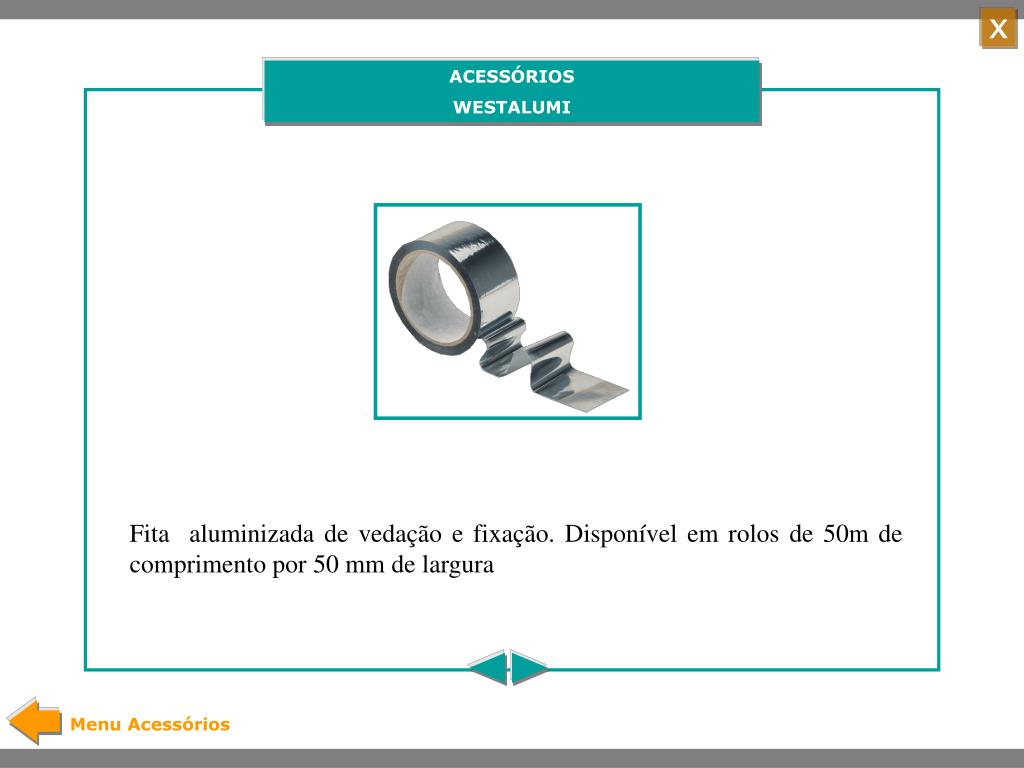

  33. ACESSÓRIOS WESTALUMI Fita aluminizada de vedação e fixação. Disponível em rolos de 50m de comprimento por 50 mm de largura Menu Acessórios

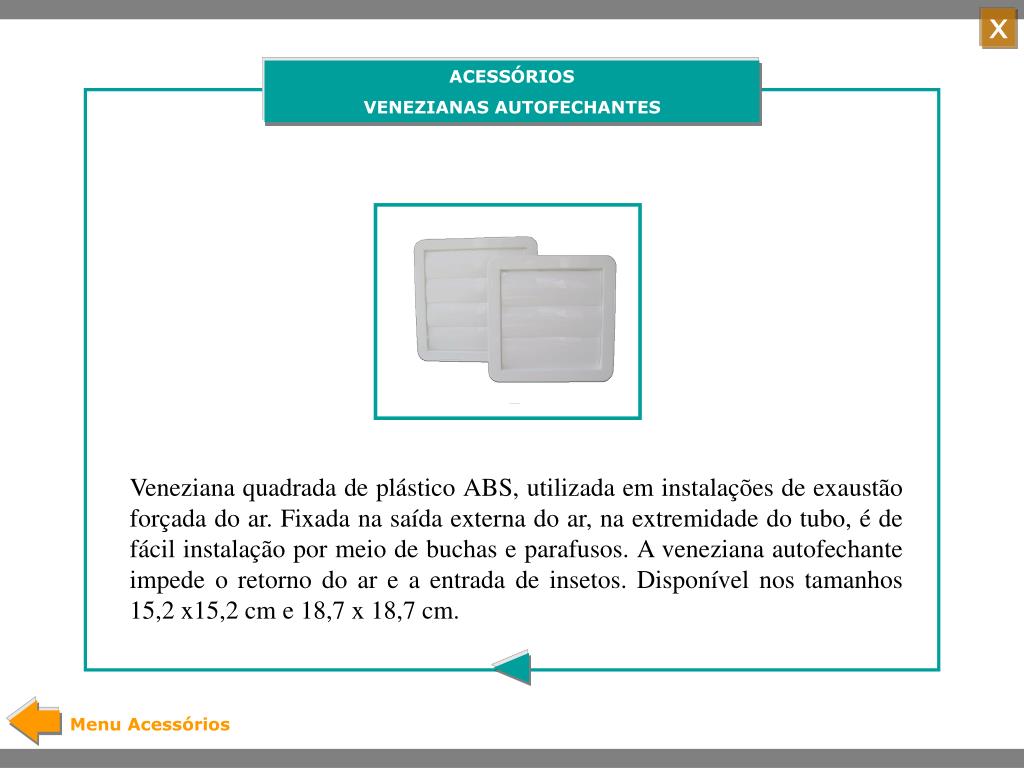

  34. ACESSÓRIOS VENEZIANAS AUTOFECHANTES Veneziana quadrada de plástico ABS, utilizada em instalações de exaustão forçada do ar. Fixada na saída externa do ar, na extremidade do tubo, é de fácil instalação por meio de buchas e parafusos. A veneziana autofechante impede o retorno do ar e a entrada de insetos. Disponível nos tamanhos 15,2 x15,2 cm e 18,7 x 18,7 cm. Menu Acessórios

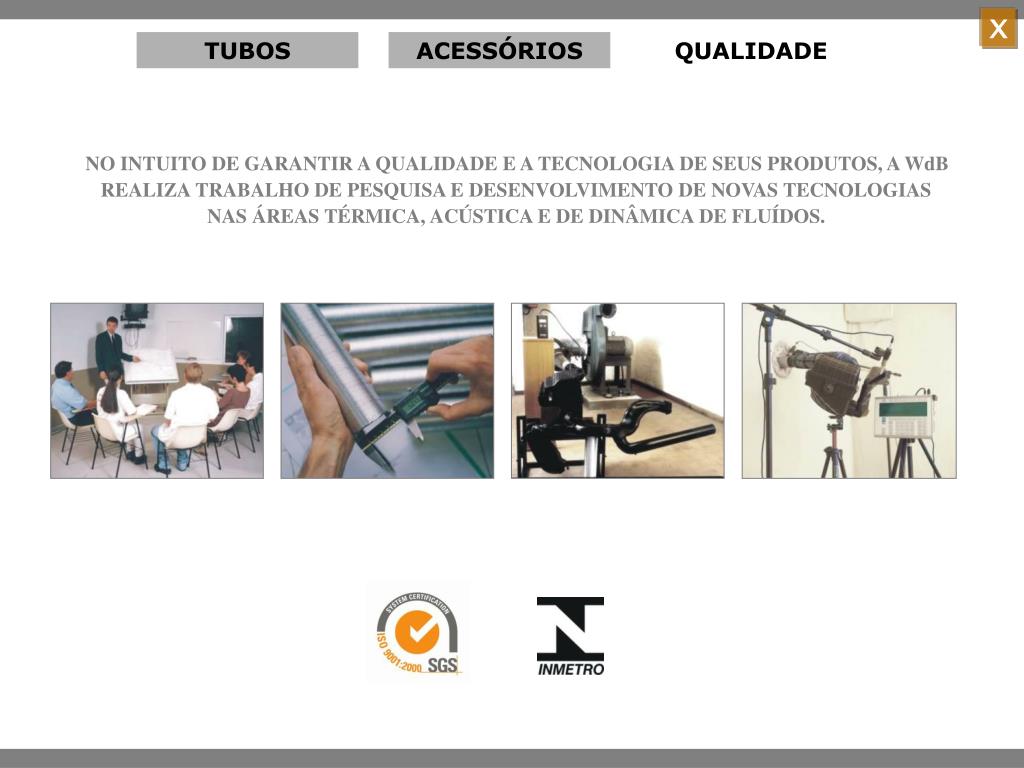

  35. TUBOS ACESSÓRIOS QUALIDADE NO INTUITO DE GARANTIR A QUALIDADE E A TECNOLOGIA DE SEUS PRODUTOS, A WdB REALIZA TRABALHO DE PESQUISA E DESENVOLVIMENTO DE NOVAS TECNOLOGIAS NAS ÁREAS TÉRMICA, ACÚSTICA E DE DINÂMICA DE FLUÍDOS.
