高亮度發光二極體. 報告者： 周建樺 林煥智 學號： 9455457 9455455. 綱要. 發光二極體之簡介 發光二極體之結構 發光二及體之製程 發光二極體之分類 發光二極體之優缺點 發光二極體之應用範圍 發光二極體之發展趨勢 結論. 發光二極體簡介. 發光二極體（ Light Emitting Diode ； LED ）是一種冷光發光元件，其發光原理，是在 III-V 族半導體材料（ GaN 、 GaP 、 GaAs 等材料系）上施加電流，利用二極體內電子與電洞互相結合而產生光，當能量轉換為光的形式釋出時便可發光.

marja
Download Presentation

高亮度發光二極體

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

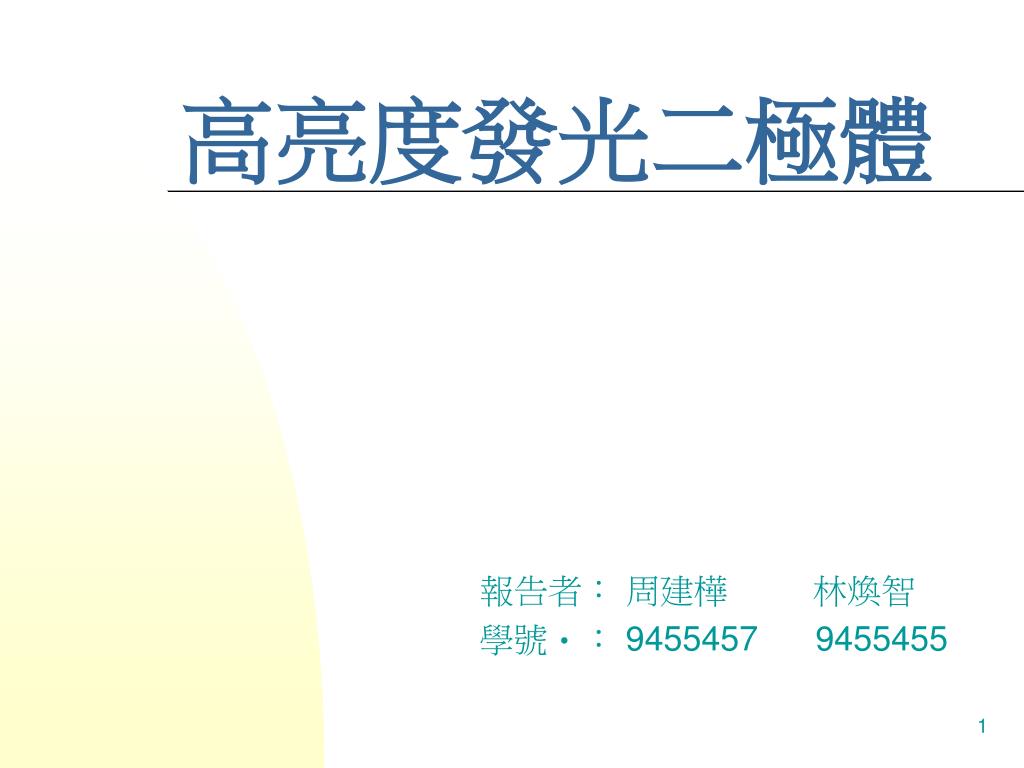

  1. 高亮度發光二極體 報告者： 周建樺 林煥智 學號： 9455457 9455455

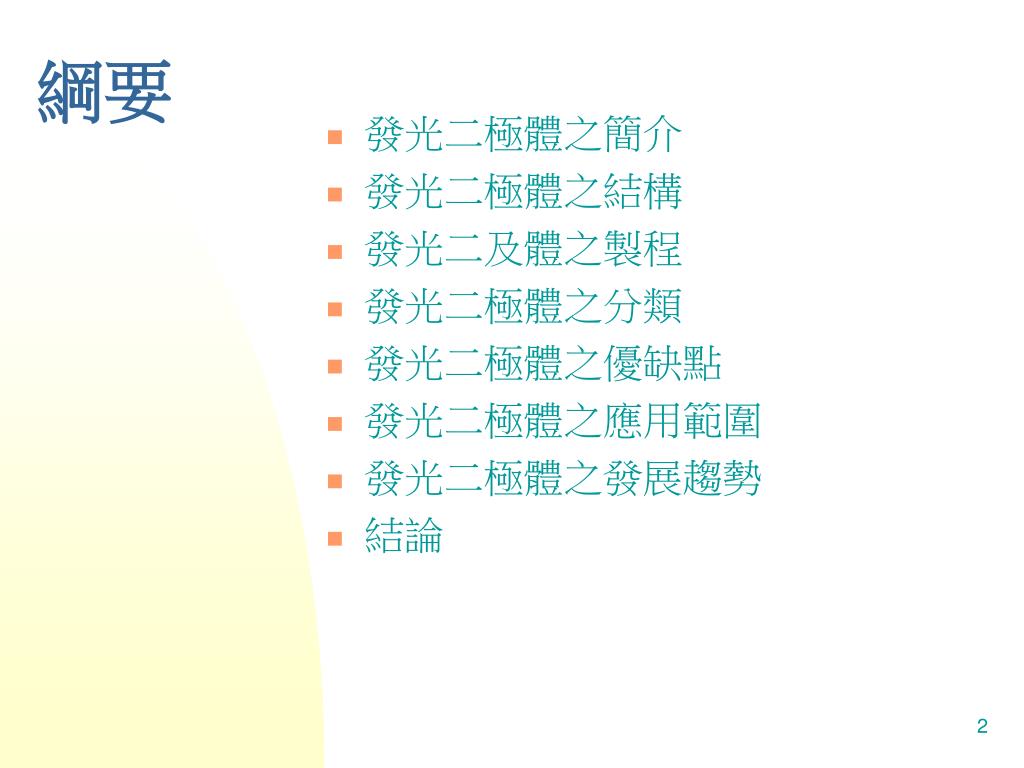

  2. 綱要 • 發光二極體之簡介 • 發光二極體之結構 • 發光二及體之製程 • 發光二極體之分類 • 發光二極體之優缺點 • 發光二極體之應用範圍 • 發光二極體之發展趨勢 • 結論

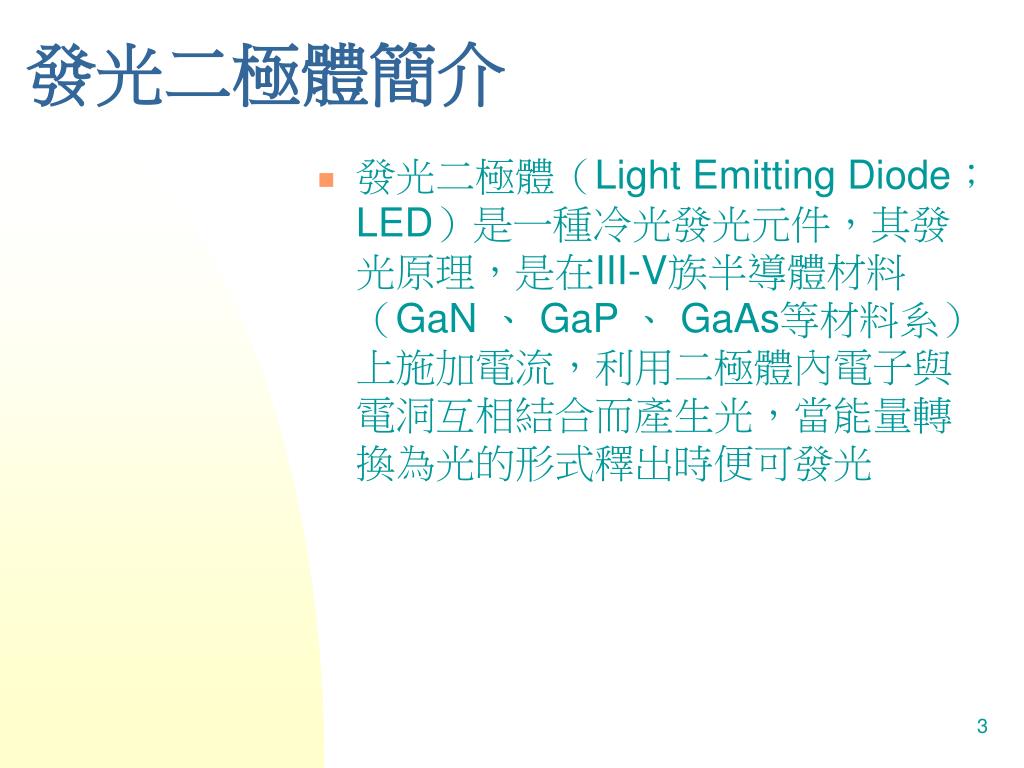

  3. 發光二極體簡介 • 發光二極體（Light Emitting Diode；LED）是一種冷光發光元件，其發光原理，是在III-V族半導體材料（GaN 、 GaP 、 GaAs等材料系）上施加電流，利用二極體內電子與電洞互相結合而產生光，當能量轉換為光的形式釋出時便可發光

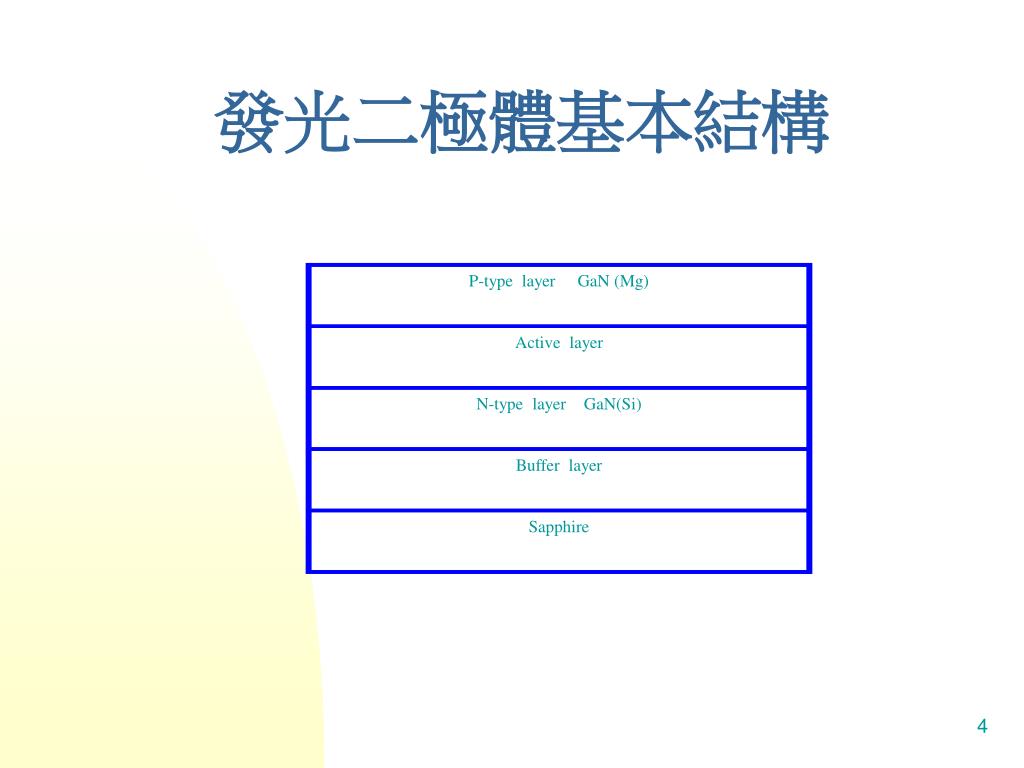

  4. P-type layer GaN (Mg) Active layer N-type layer GaN(Si) Buffer layer Sapphire 發光二極體基本結構

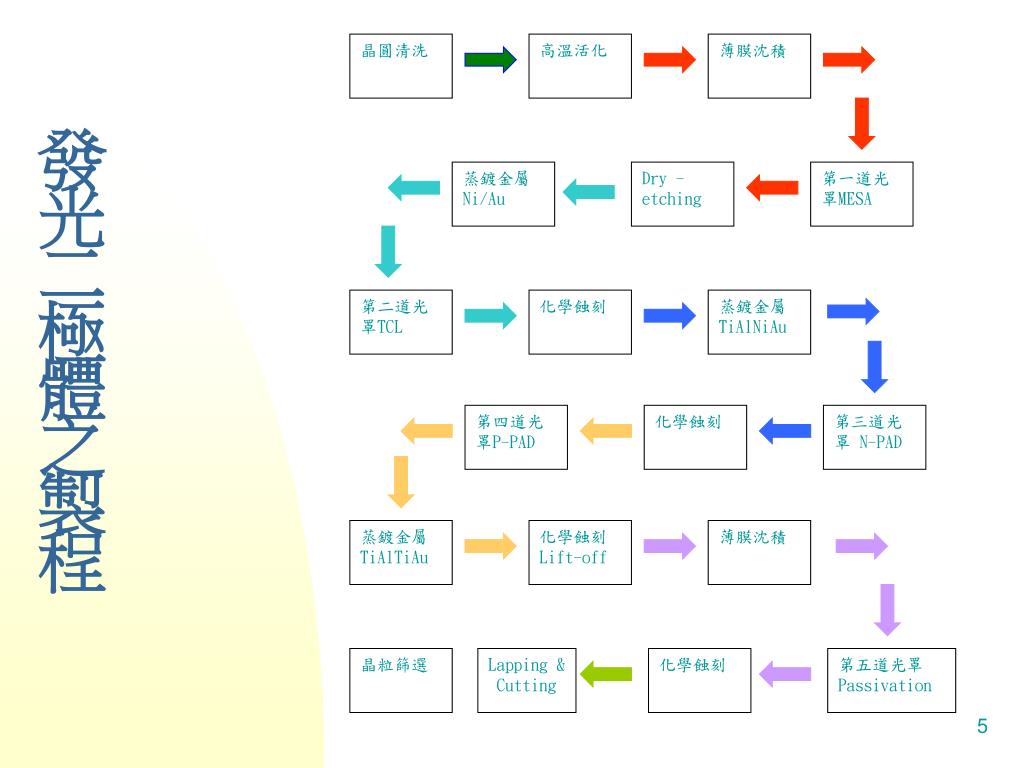

  5. 晶圓清洗 高溫活化 薄膜沈積 蒸鍍金屬 Ni/Au Dry -etching 第一道光罩MESA 第二道光罩TCL 化學蝕刻 蒸鍍金屬 TiAlNiAu 第四道光罩P-PAD 化學蝕刻 第三道光罩 N-PAD 蒸鍍金屬 TiAlTiAu 化學蝕刻 Lift-off 薄膜沈積 晶粒篩選 Lapping & Cutting 化學蝕刻 第五道光罩 Passivation 發光二極體之製程

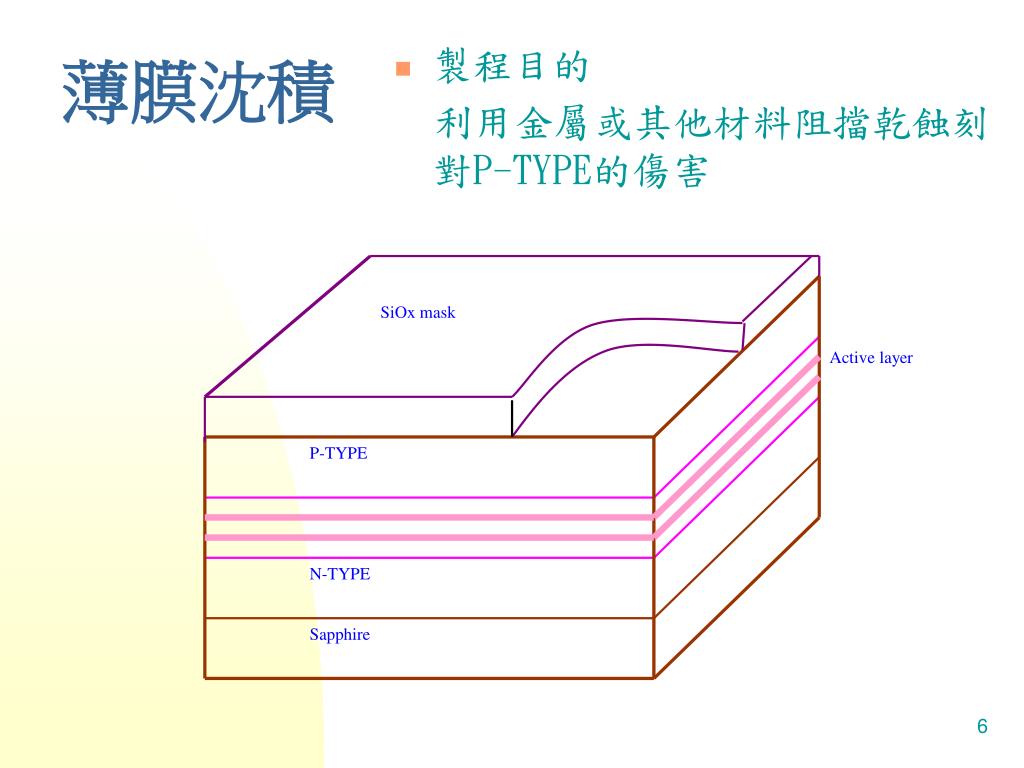

  6. SiOx mask Active layer P-TYPE N-TYPE Sapphire 薄膜沈積 • 製程目的 利用金屬或其他材料阻擋乾蝕刻對P-TYPE的傷害

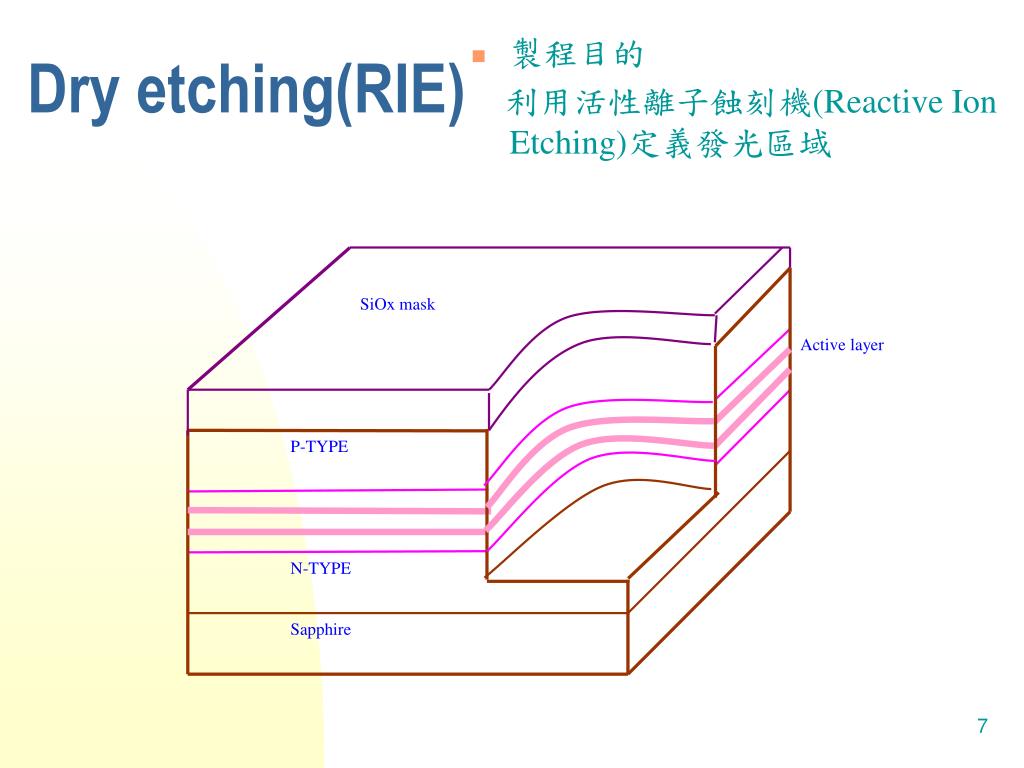

  7. SiOx mask Active layer P-TYPE N-TYPE Sapphire Dry etching(RIE) • 製程目的 利用活性離子蝕刻機(Reactive Ion Etching)定義發光區域

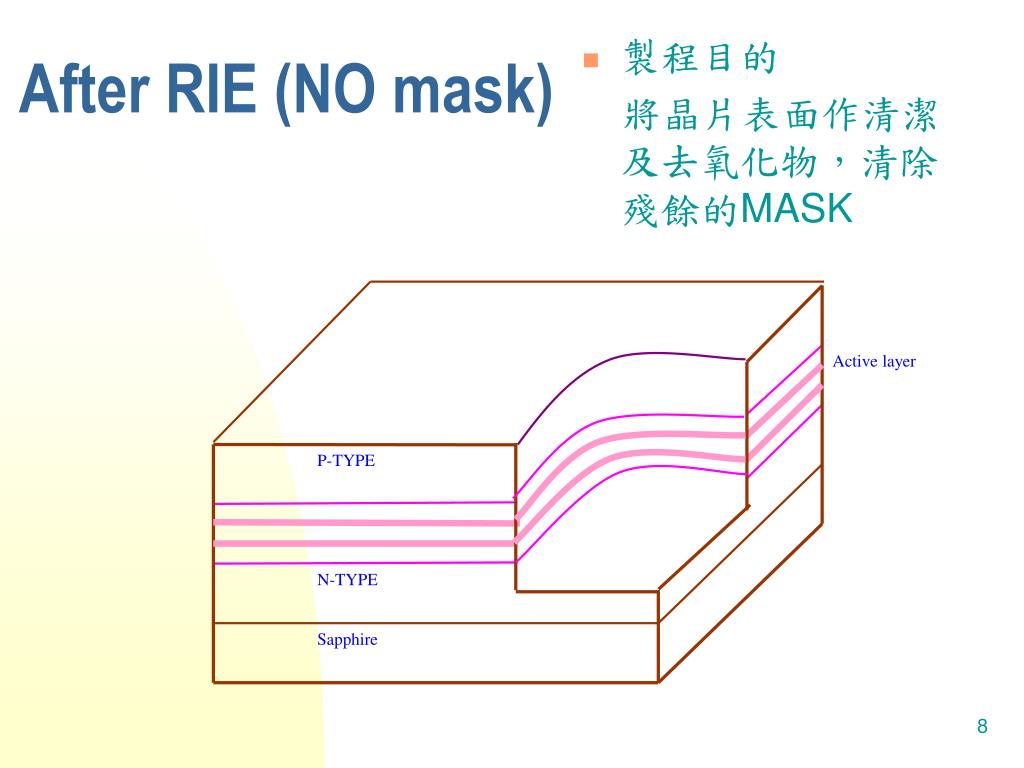

  8. Active layer P-TYPE N-TYPE Sapphire After RIE (NO mask) • 製程目的 將晶片表面作清潔及去氧化物，清除殘餘的MASK

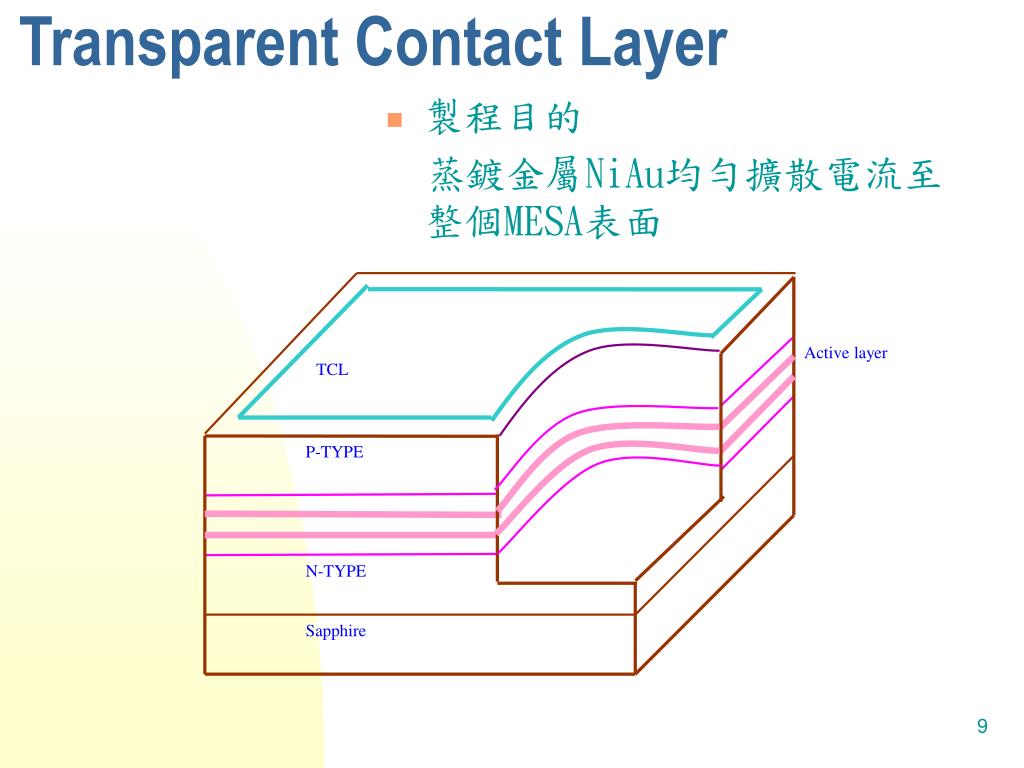

  9. Active layer TCL P-TYPE N-TYPE Sapphire Transparent Contact Layer     • 製程目的 蒸鍍金屬NiAu均勻擴散電流至整個MESA表面

  10. Active layer TCL P-TYPE N-PAD N-TYPE Sapphire N - BOND PAD • 製程目的 蒸鍍金屬 TiAlNiAu作為封裝製程的打線墊

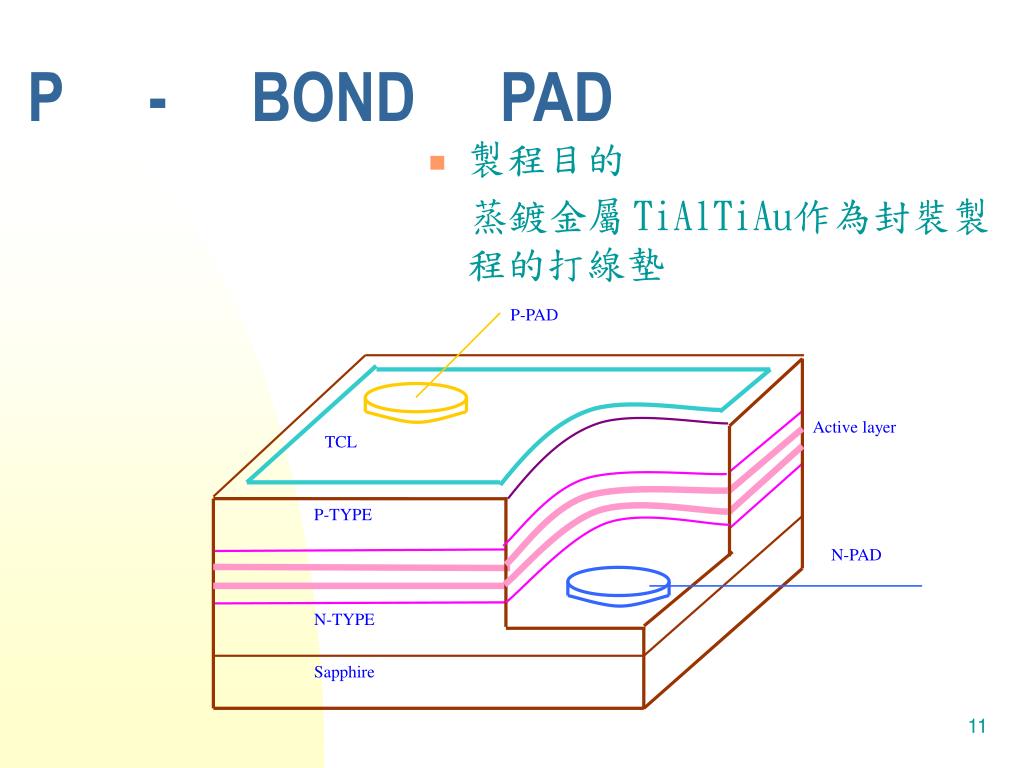

  11. P-PAD Active layer TCL P-TYPE N-PAD N-TYPE Sapphire P - BOND PAD • 製程目的 蒸鍍金屬 TiAlTiAu作為封裝製程的打線墊

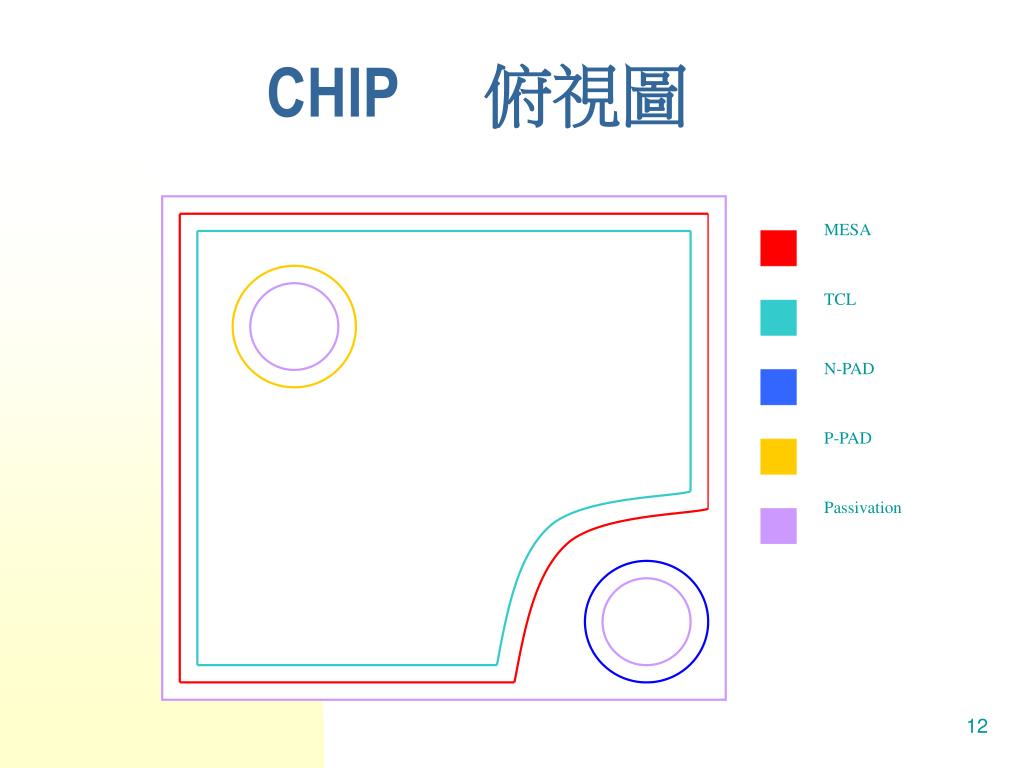

  12. MESA TCL N-PAD P-PAD Passivation CHIP 俯視圖

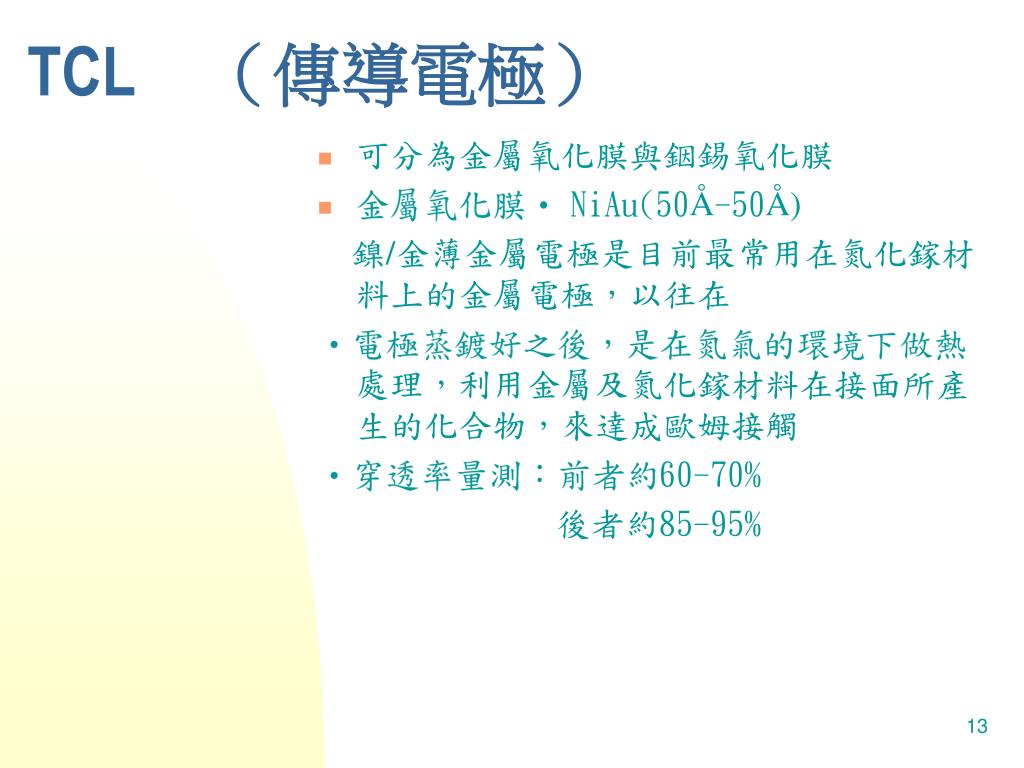

  13. TCL（傳導電極） • 可分為金屬氧化膜與銦錫氧化膜 • 金屬氧化膜 NiAu(50Å-50Å) 鎳/金薄金屬電極是目前最常用在氮化鎵材料上的金屬電極，以往在 電極蒸鍍好之後，是在氮氣的環境下做熱處理，利用金屬及氮化鎵材料在接面所產生的化合物，來達成歐姆接觸 穿透率量測：前者約60-70% 後者約85-95%

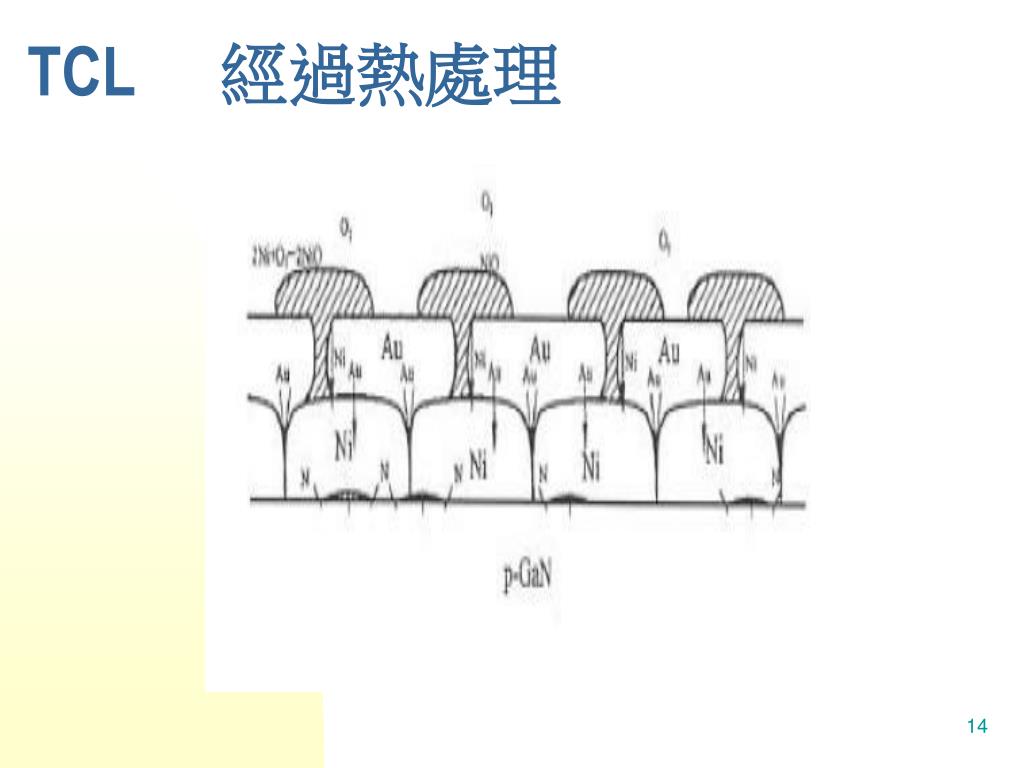

  14. TCL 經過熱處理

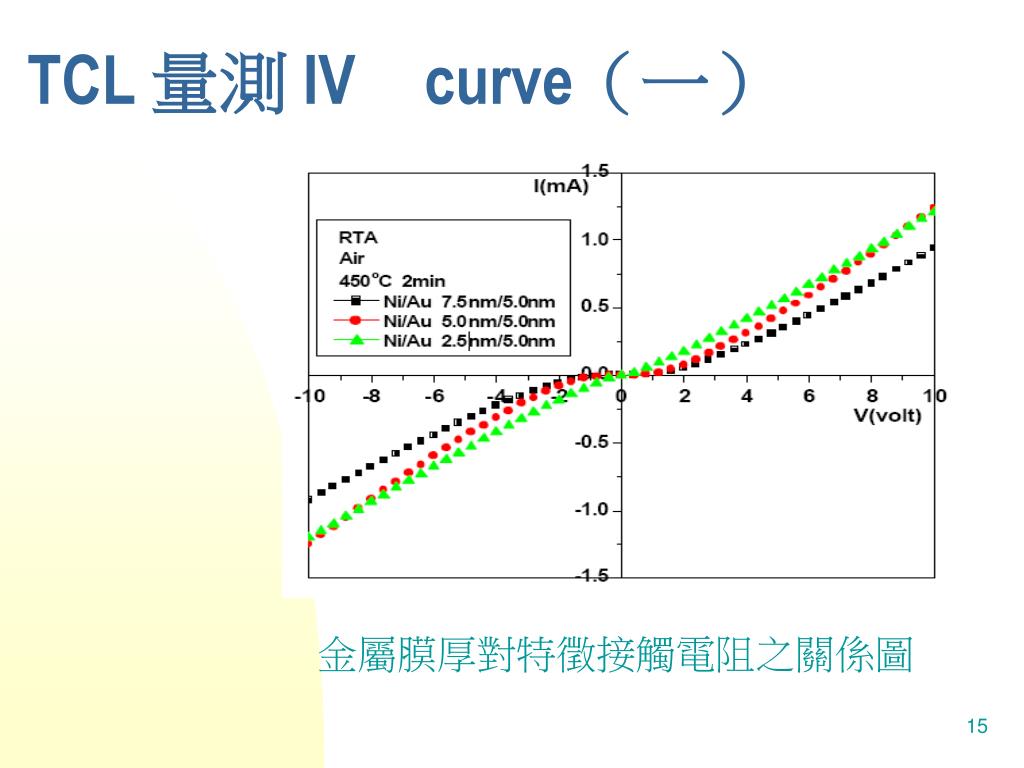

  15. TCL 量測 IVcurve（一） 金屬膜厚對特徵接觸電阻之關係圖

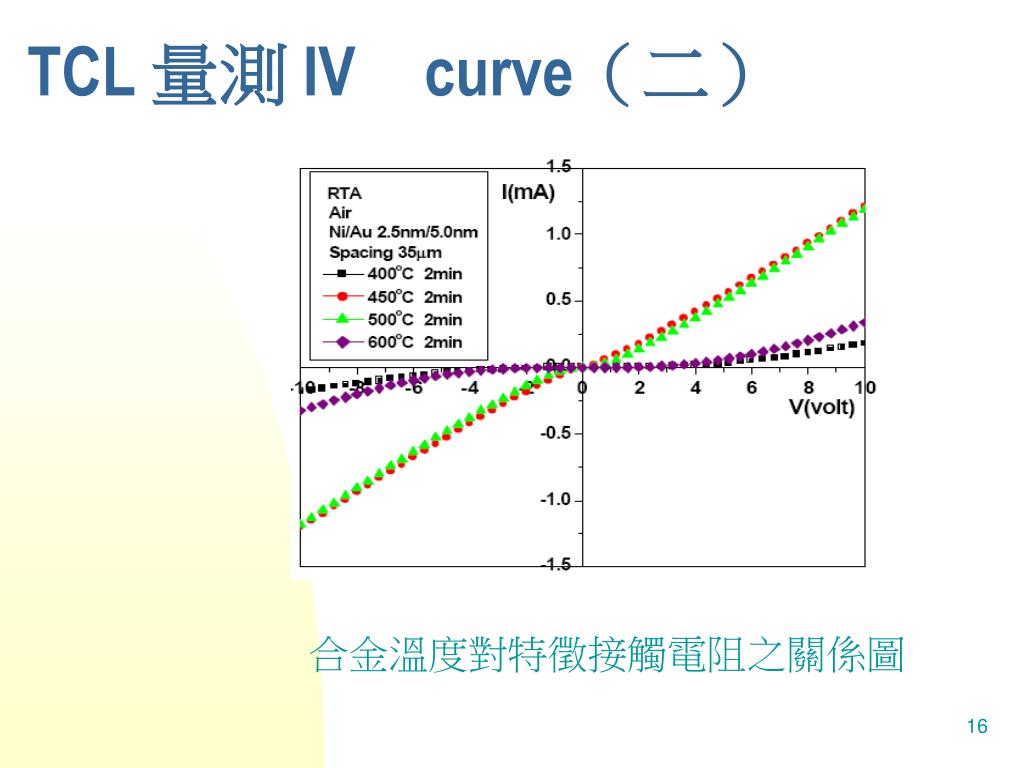

  16. TCL 量測 IVcurve（二） 合金溫度對特徵接觸電阻之關係圖

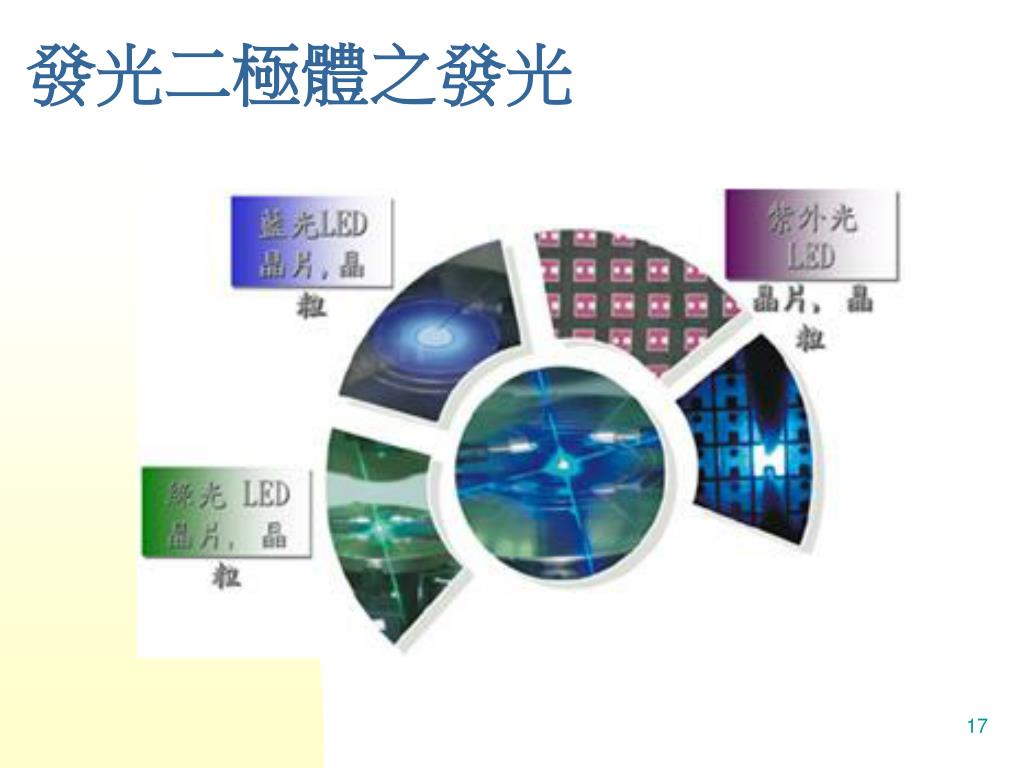

  17. 發光二極體之發光

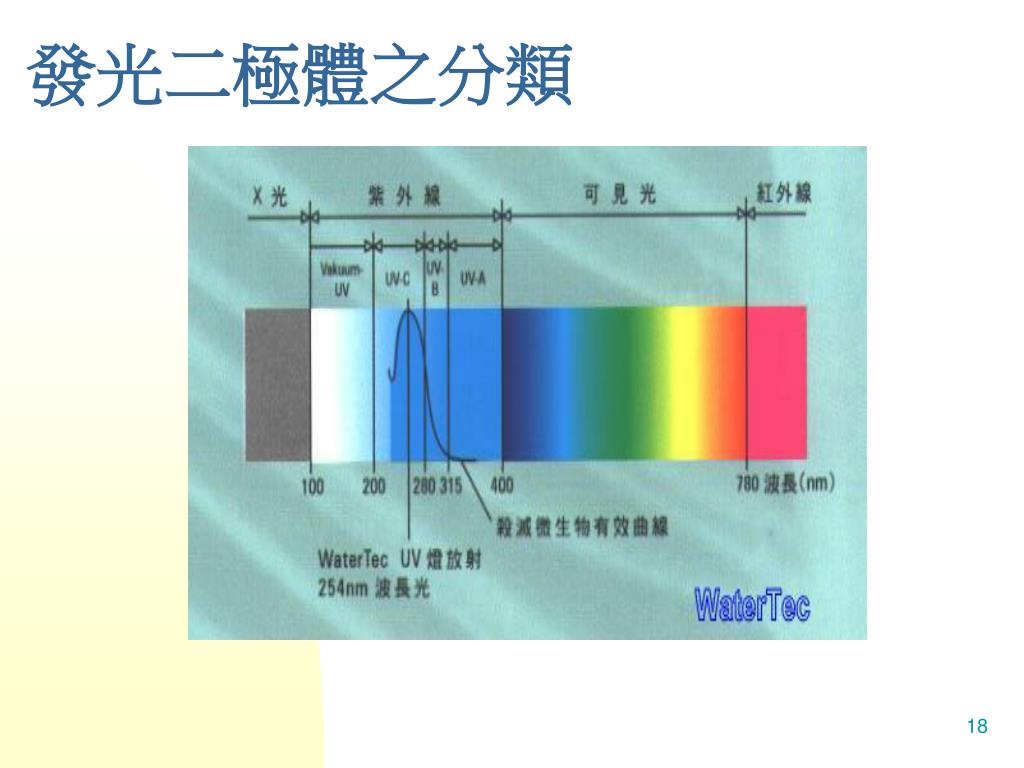

  18. 發光二極體之分類

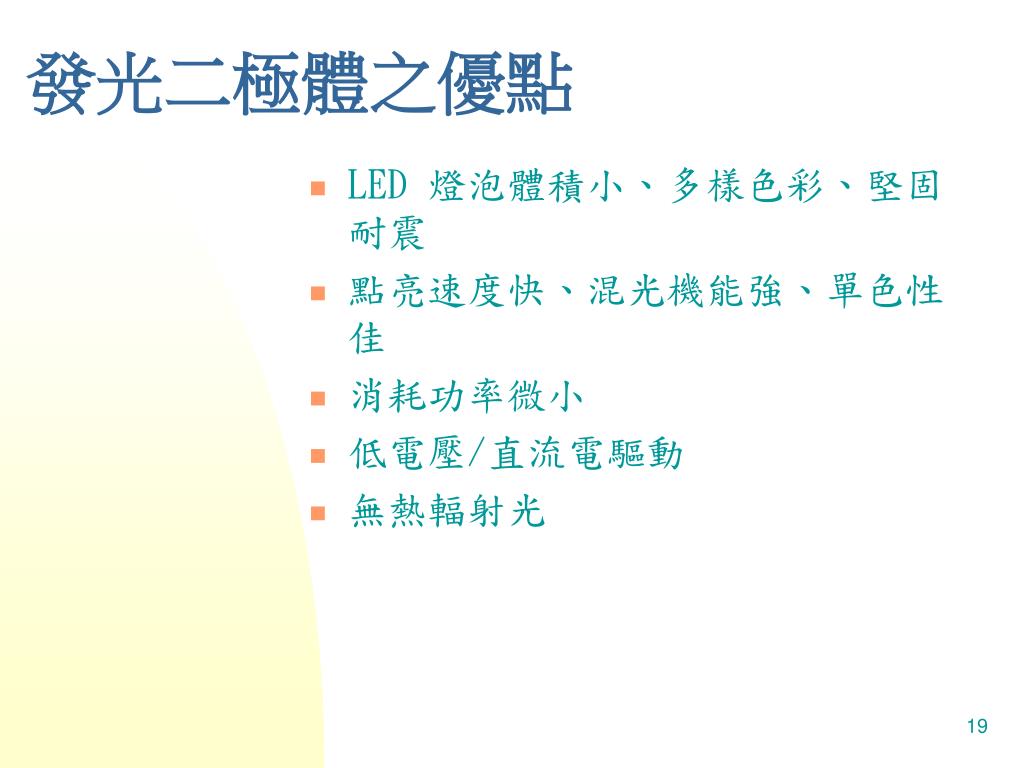

  19. 發光二極體之優點 • LED 燈泡體積小、多樣色彩、堅固耐震 • 點亮速度快、混光機能強、單色性佳 • 消耗功率微小 • 低電壓/直流電驅動 • 無熱輻射光

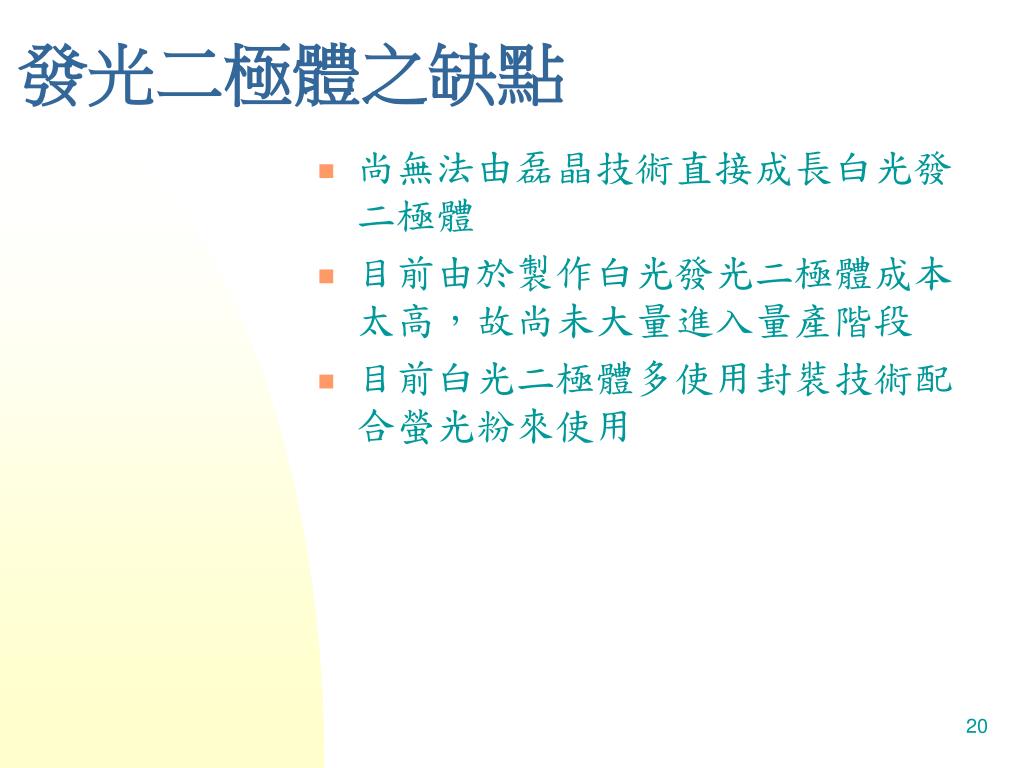

  20. 發光二極體之缺點 • 尚無法由磊晶技術直接成長白光發二極體 • 目前由於製作白光發光二極體成本太高，故尚未大量進入量產階段 • 目前白光二極體多使用封裝技術配合螢光粉來使用

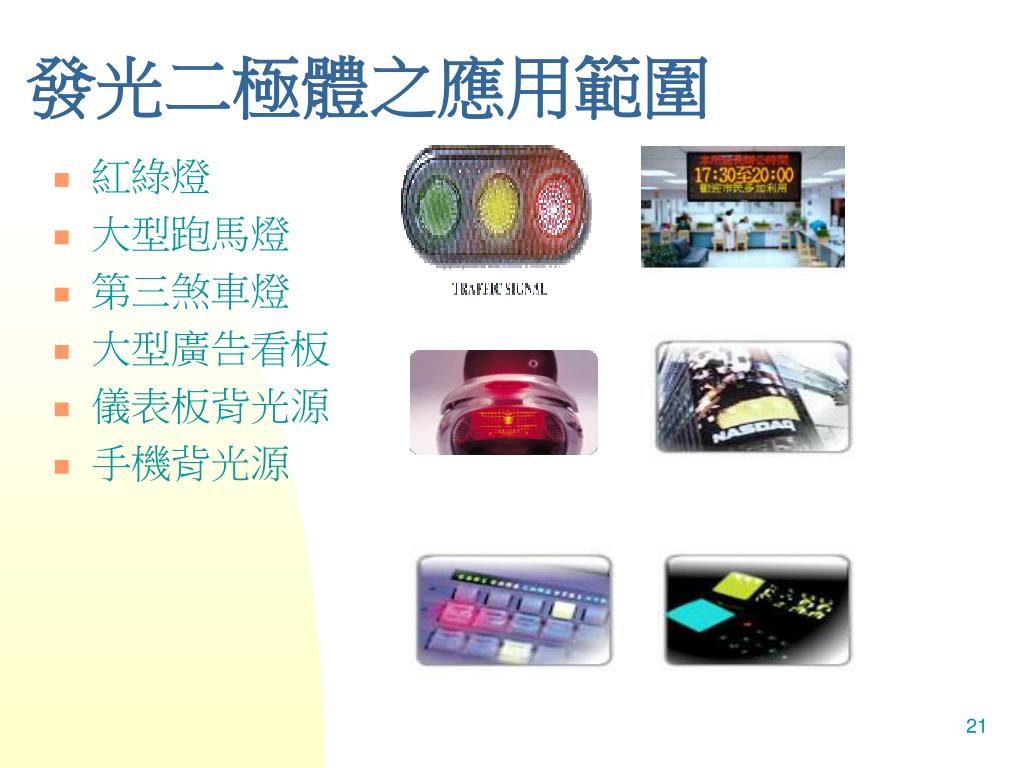

  21. 發光二極體之應用範圍 • 紅綠燈 • 大型跑馬燈 • 第三煞車燈 • 大型廣告看板 • 儀表板背光源 • 手機背光源

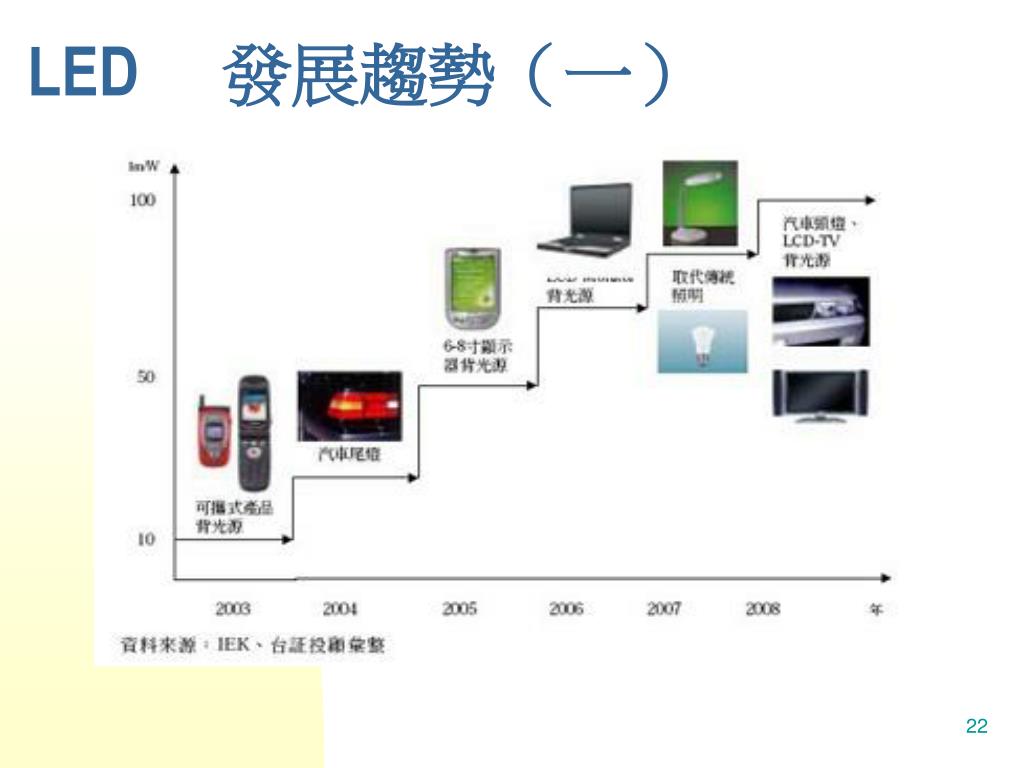

  22. LED 發展趨勢（一）

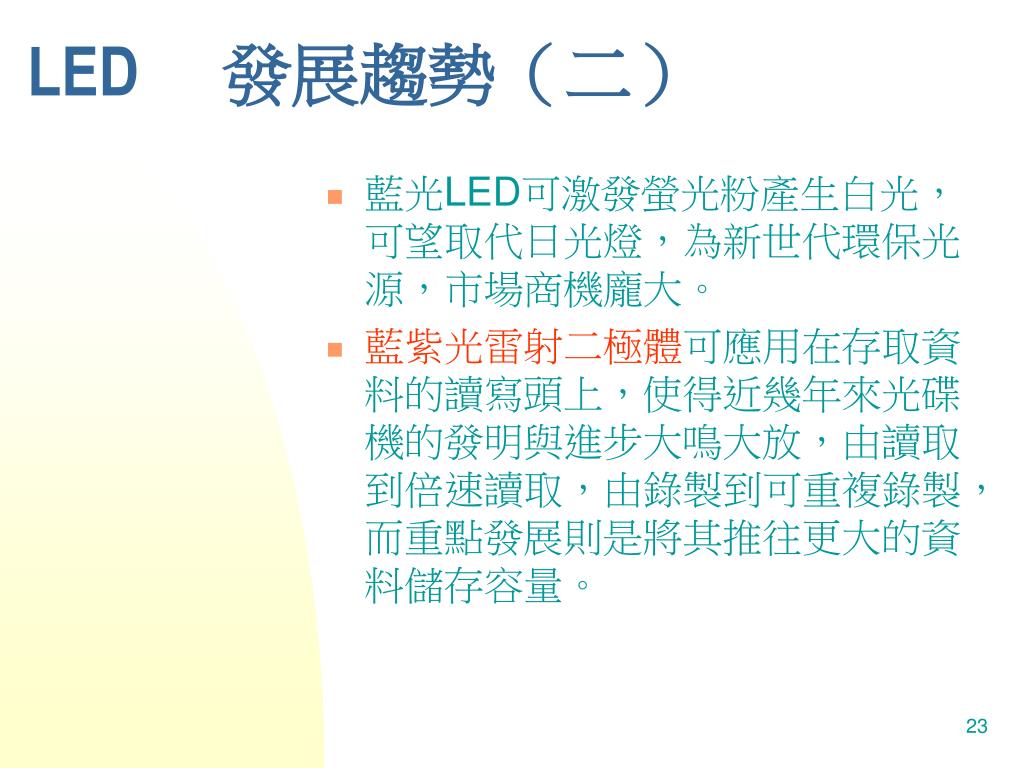

  23. LED 發展趨勢（二） • 藍光LED可激發螢光粉產生白光，可望取代日光燈，為新世代環保光源，市場商機龐大。 • 藍紫光雷射二極體可應用在存取資料的讀寫頭上，使得近幾年來光碟機的發明與進步大鳴大放，由讀取到倍速讀取，由錄製到可重複錄製，而重點發展則是將其推往更大的資料儲存容量。

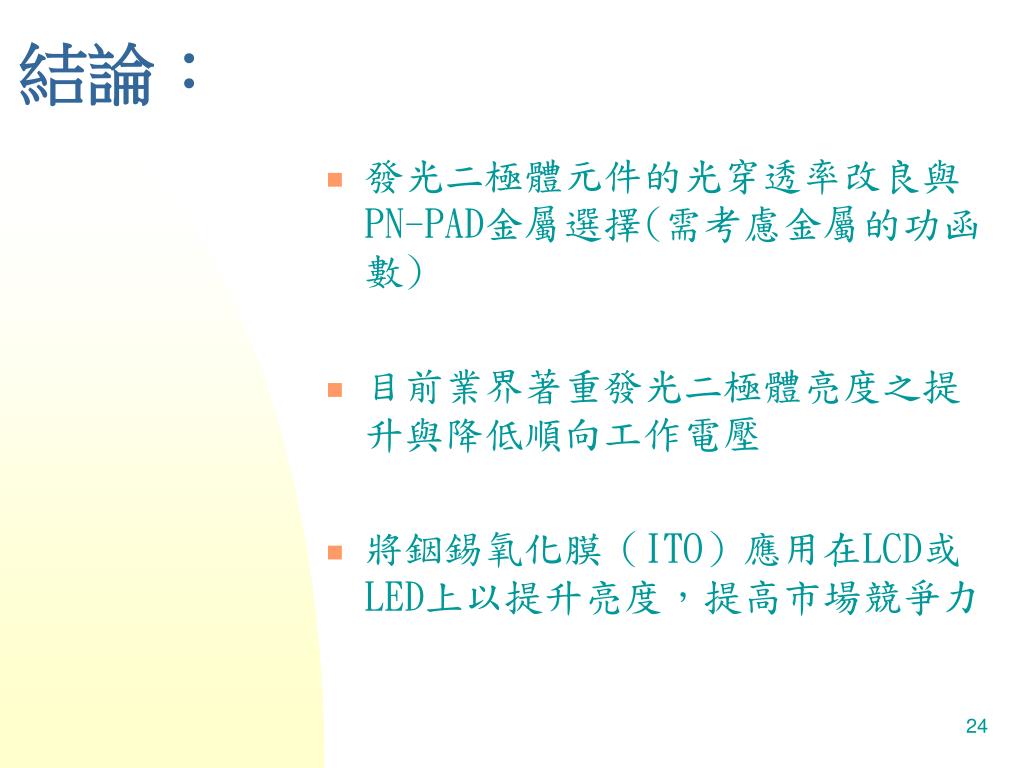

  24. 結論： • 發光二極體元件的光穿透率改良與PN-PAD金屬選擇(需考慮金屬的功函數) • 目前業界著重發光二極體亮度之提升與降低順向工作電壓 • 將銦錫氧化膜（ITO）應用在LCD或LED上以提升亮度，提高市場競爭力
