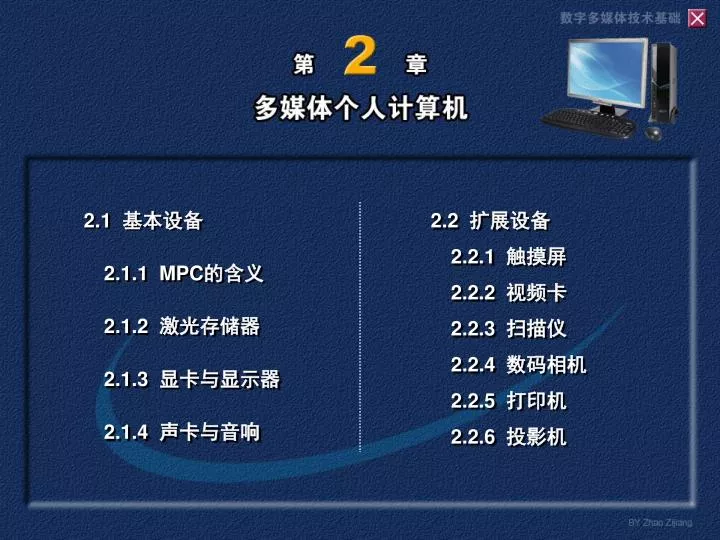

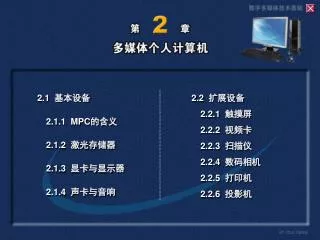

第 2 章. 2.1 基本设备 2.1.1 MPC 的含义 2.1.2 激光存储器 2.1.3 显卡与显示器 2.1.4 声卡与音响. 2.2 扩展设备 2.2.1 触摸屏 2.2.2 视频卡 2.2.3 扫描仪 2.2.4 数码相机 2.2.5 打印机 2.2.6 投影机. 基本设备. ● 符合 MPC 标准 的具有多媒体功能的个人计算机。. ●. MPC 标准的基本内容. (1) 对个人计算机增加多媒体功能所需的软硬件进行最低标准的规范。

marissa-oistin
Download Presentation

第 2 章

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第2 章 2.1 基本设备 2.1.1 MPC的含义 2.1.2 激光存储器 2.1.3 显卡与显示器 2.1.4 声卡与音响 2.2 扩展设备 2.2.1 触摸屏 2.2.2 视频卡 2.2.3 扫描仪 2.2.4 数码相机 2.2.5 打印机 2.2.6 投影机

  2. 基本设备 ● 符合MPC标准的具有多媒体功能的个人计算机。 ● MPC标准的基本内容 (1) 对个人计算机增加多媒体功能所需的软硬件进行最低标准的规范。 (2) 规定多媒体个人计算机硬件设备和操作系统等的量化标准。 (3) 制定高于MPC基本标准的升级规范。 (4) 制定MPC三项基本标准 (MPC-1 / 2 / 3)。 2.1 2.1.1 MPC的含义 MPC——MultimediaPersonalComputer 多媒体个人计算机 教学进程

  3. MPC的基本结构 显示器 显示卡 中央处理器 声卡 内存储器 音响设备 鼠标 外存储器 键盘 CD-ROM ● 教学进程

  4. MPC的主要特征 1 具有激光驱动器CD-ROM CD-ROM是多媒体技术的基础，它是最经济、最实用的数据载体。 2 输入手段丰富 除常用的键盘和鼠标外，还有扫描输入、手写输入和文字识别输入等。 3 输出种类多、质量高 以音频、投影、视频以及帧频等多种形式输出多媒体信息。 4 显示质量高 高性能显卡和优质显示器为图像、视频等处理提供不失真的参照基准。 5 具有丰富的软件资源 　设备驱动程序，操作系统，对象制作软件，平台软件，工具软件。 ● 教学进程

  5. ● MPC-1 标准 ●MPC的硬件标准 ●1991年公布 设备 标准配置 推荐配置 CPU 386 SX 386DX or 486SX 时钟16MHz 内存 2MB 4MB 硬盘 30MB 80MB 接口 串行、并行、游戏棒接口 MIDI MIDI合成、混音接口 显示 VGA模式，分辨率640×480，16色 256色 激光驱动器 单速CD-ROM，数据传输速率150KByte/s 声音输入/重放 mV级灵敏度输入，耳机、扬声器输出 声卡 8bit/11.025kHz采样，11.025和22.05kHz输出 操作系统 DOS 3.1版本或以上，Windows 3.0带多媒体扩展模块 教学进程

  6. ●MPC的硬件标准 ● MPC-2 标准 ● 1993年5月公布 设备 标准配置 推荐配置 CPU 486 SX or 兼容CPU 486DX or DX2 时钟25MHz 内存 4MB 8MB 硬盘 160MB 400MB 接口 串行、并行、游戏棒接口 MIDI MIDI合成、混音接口 显示 VGA模式，分辨率640×480，256色65536色 激光驱动器 倍速CD-ROM，数据传输速率300KByte/s 声音输入/重放 mV级灵敏度输入，耳机、扬声器输出 声卡 16bit采样，11.025、22.05kHz和44.1kHz输出 操作系统 DOS 3.1版本或以上，Windows 3.1带多媒体扩展模块 教学进程

  7. ●MPC的硬件标准 ● MPC-3 标准 ● 1995年6月公布 设备 标准配置 CPU Pentium CPU或兼容CPU 时钟75MHz 内存 8MB 硬盘 540MB 接口 串行、并行、游戏棒接口 MIDI MIDI合成、混音接口 显示 VGA模式，分辨率640×480，64K色 激光驱动器 4倍速CD-ROM，数据传输速率600KByte/s 视频播放 NTSC 制: 30帧/秒，分辨率352×240 PAL 制: 24帧/秒，分辨率352×288 数据格式: MPEG-1压缩格式 教学进程

  8. 激光存储器 ● CD-ROM的构成 (1) 激光驱动器(2) 激光盘片 ● CD-ROM的性质 ●只读属性 (用户不能写入，只能读出)。 ● 光学存储原理 (激光烧结)。 ● CD-RW(ReWritable) 的性质 ●可读写属性 (CD-R盘片：追加写/读 CD-RW盘片：可读/擦写)。 ● 光学存储原理 (激光烧结)。 2.1.2 ● CD-ROM (Compact Disc - Read Only Memory) 只读激光存储器 教学进程

  9. CD-ROM工作原理 激光头 标签表面 铝反射层 聚碳酸酯片基 数据凹坑 激光源 聚焦透镜 光电转换 译码 电信号 数字信号 ● 激光盘 教学进程

  10. CD与DVD的结构比较 标签 金属反射层 (记录信息介质) 聚碳酸酯片基 片基厚度 0.4 ~ 0.5mm 片基厚度 0.9 ~ 1mm 记录信息介质不易损坏 工艺复杂，成本高 记录信息介质易损坏 工艺简单，成本低 ● CD 650MB DVD 4.7GB 教学进程

  11. 激光存储器标准 ● CD-ROM标准 (Compact Disc - Read Only Memory) PHILIPS & SONY共同制定, 1988年正式公布, 命名为ISO9660标准 容量 —— 650MB／74 min 基本传输速率 —— 150KB/s (75扇区×2048字节=153600 Byte/s) 激 光 驱 动 器 —— CD-ROM 2x …… 2倍于基本传输速率 CD-ROM 4x …… 4倍于基本传输速率 CD-ROM 52x …… 52倍于基本传输速率 ● ● CD-DA标准 (Compact Disc - Digital Audio) PHILIPS & SONY共同提出 容量 —— 74 min (44.1kHz / 16bit / Stereo) 传输 —— 176400 Byte /s (172.3KB /s) 教学进程

  12. CD-ROM标准 ● ●CD-I标准 (CD-Interactive) —— CD交互式标准，用于家用音响电器。 ●CD-ROM XA标准 (CD-ROM Extended Architecture) —— CD-ROM扩展结构标准，用于计算机，把声音、图像、文字等 不同信息记录在一条轨道上。 ●Video CD标准 ——图像数据压缩标准， 简称VCD，采用MPEG-1压缩技术。 ●Photo CD标准 —— Kodak公司制定的数字化照片存放标准，简称PCD标准。 ●DVD标准 (Digital Versatile Disk) —— 采用MPEG-2压缩技术的标准，可存放488分钟影片、 4.7GB～17GB的数据。 教学进程

  13. 显卡与显示器 ●显示缓冲存储器容量与芯片 64MB ~ 128MB DDR SGRAM / DDR SDRAM ●显示存储器频率 620 MHz ●显示芯片 Radeon9700 Pro ●图形加速功能 三维效果增速 ● ￥650～3600元 AG-411 技嘉GV-R9700 PRO 显示信号输出 显示处理器 2.1.3 主板 显示适配器 显示电缆 主机箱 显示器 教学进程

  14. CRT显示器 0.14mm 点距0.24mm ●像素点距 0.22~0.25mm ● 结构与视觉效果 球面 柱面 物理纯平(内平面) 视觉纯平 (内曲面) 凸起 略凸起 内凹 平面 t ● CRT——阴极射线管 (显像管) ● 最大分辨率 1600×1200 ● 行频 (刷新频率、带宽) 200MHz ● 视角 接近180° ● 屏幕尺寸 17、19、22in (可视面积＜屏幕尺寸) 教学进程

  15. LCD彩色液晶显示器 ● TN技术 (液晶硅) ● TFT技术 (非晶硅) 高亮度 ● 屏幕尺寸 15 in ~ 22 in ● 亮度 260 ~ 320 nits ●对比度 300:1 ~ 1000:1 ●响应时间 8 ms ~ 20 ms ●可视角度 水平：120°~ 170° 垂直： 95°~ 120° 亮度 显示 对比度 本底 时间 ● 教学进程

  16. 彩色互动式等离子显示器 ● ● 色彩艳丽 ●相应速度快 ● 具有互动功能 ● 屏幕尺寸 22 in ~ 47 in 教学进程

  17. 显示器的工业标准 ●Energy Star标准 ●电源管理、辐射强度 ●TCO’92标准 ●电源管理、辐射强度 ● 功耗、防火、电源隔离、交流电场感应 ●TCO’95标准 ●电源管理、辐射强度 ● 功耗、防火、电源隔离、交流电场感应 ● 材料再生利用、符合人体工程学的设计 ●TCO’99标准 ●电源管理、辐射强度 ● 功耗、防火、电源隔离、交流电场感应 ● 材料再生利用、符合人体工程学的设计 ●舒适度、健康、环境 ● 符合TCO标准 教学进程

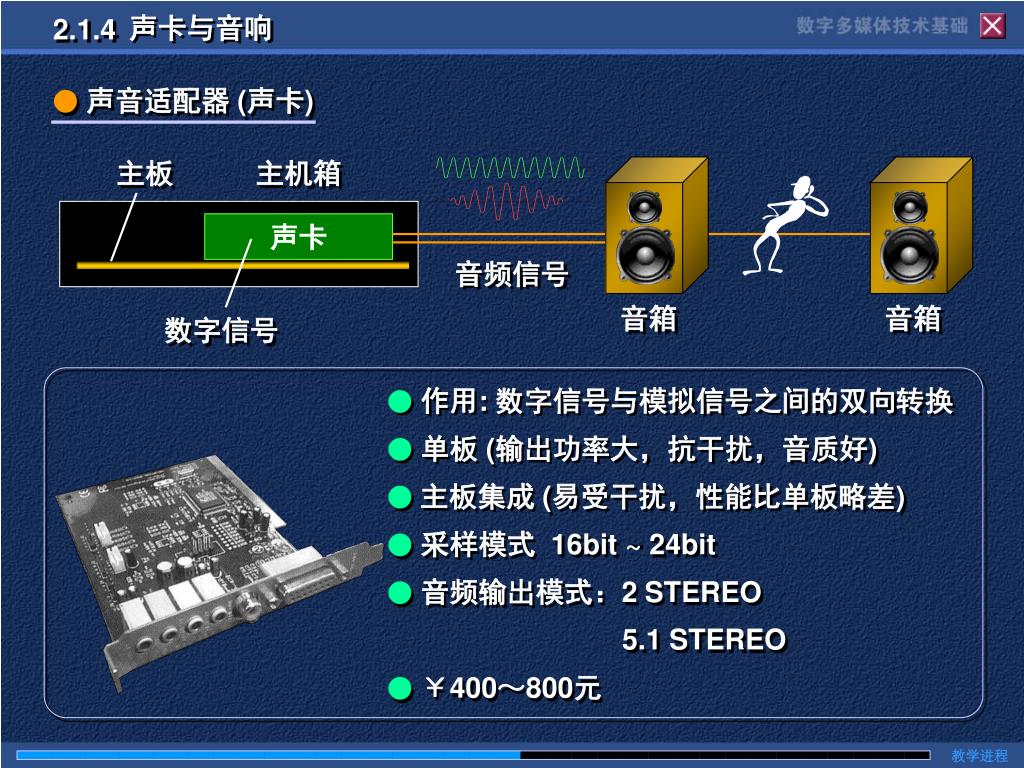

  18. 声卡与音响 音频信号 数字信号 ●作用: 数字信号与模拟信号之间的双向转换 ● 单板 (输出功率大，抗干扰，音质好) ● 主板集成 (易受干扰，性能比单板略差) ●采样模式16bit ~ 24bit ●音频输出模式：2 STEREO 5.1 STEREO ●￥400～800元 2.1.4 ●声音适配器 (声卡) 主板 主机箱 声卡 音箱 音箱 教学进程

  19. 音响 分频器 Speak输出端 ●有源音箱(内含放大器) ●输入灵敏度 ●输出功率 line输出端 音频放大器 ●单元音箱 ●2单元音箱 电源 高音 中低音 高音 中音 低音 100Hz 3000Hz 12000Hz ●3单元音箱 20Hz 3000Hz 12000Hz 20000Hz ● ●普通音箱／耳机 教学进程

  20. 声道与音箱 中置 ●2.1 声道环绕立体声音箱 左声道 右声道 ●5.1 声道环绕立体声音箱 ●环绕立体声产品 (1) 声卡 (2) 音箱系统 右环绕 左环绕 低音炮 低音炮 6 低音炮 4 5 1 2 3 音频放大器 ● ●双声道立体声音箱 教学进程

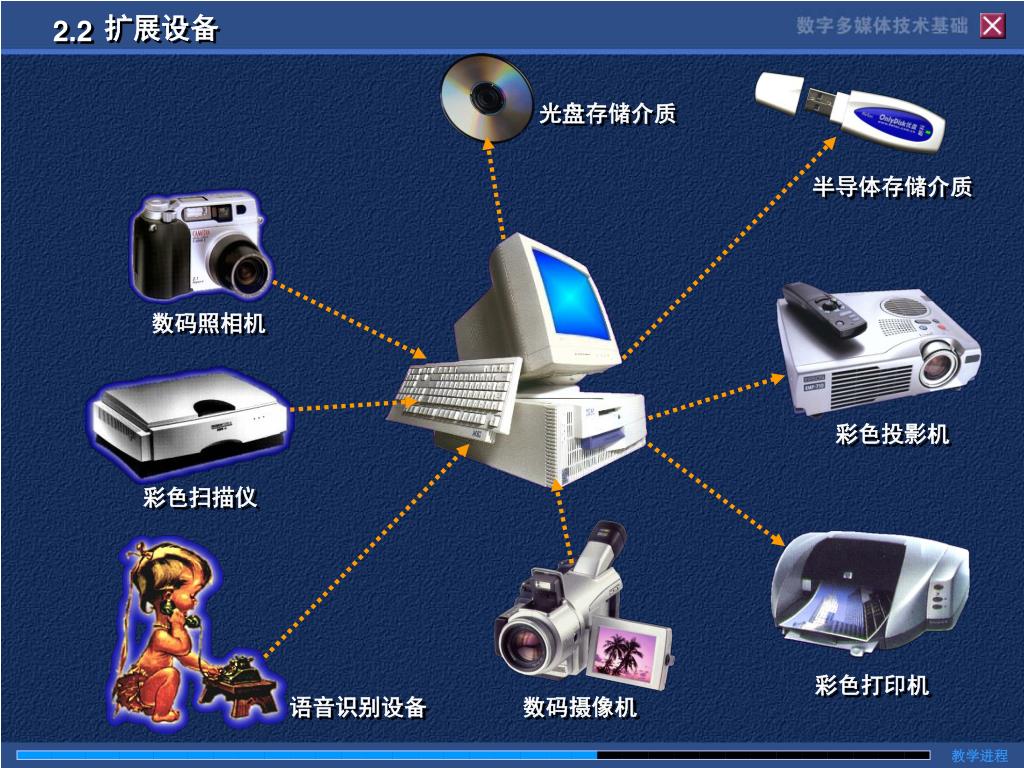

  21. 扩展设备 光盘存储介质 半导体存储介质 数码照相机 彩色投影机 彩色扫描仪 彩色打印机 语音识别设备 数码摄像机 2.2 教学进程

  22. 触摸屏 ● 触摸屏组成 显示器 电缆 驱动程序 2.2.1 ●触摸检测装置 特点：高透明度，可触摸。 作用：获得触摸座标信息。 ● 触摸屏 — 输入设备，座标定位装置。 ● 作 用 — 将座标信息送入计算机。 ●触摸屏控制卡 作用：分析触摸座标信息。 座标信息数字化。 经电缆传送至主机。 触摸检测装置 ●驱动程序 作用：提供数据分析方法。 规范信号传送格式。 控制硬件动作。 触摸屏控制卡 教学进程

  23. 电阻触摸屏 第1层 I TO 第2层 I TO R +5V 第1层 I TO 第2层 I TO 0V +5V X方向 0V Y方向 ● 触摸屏种类及其技术特点 ● —— 将检测到的电阻值R转换成座标数字信息。 教学进程

  24. 表面声波触摸屏 第1层 I TO 第2层 I TO 发射 接收 接收 第1层 第2层 发射 X方向 Y方向 ● 触摸屏种类及其技术特点 ● —— 将阻挡声波的位置转换成座标数字信息。 ●矢量压力触摸屏 —— 将触摸压力点的位置和压力转换成座标信息。 教学进程

  25. 视频卡 ●作用 对视频信号 (激光视盘机、录像机、摄像机等设备的输出信号) 进行 数字化转换、编辑和处理以及保存数字化文件。 摄像机 主机箱中的视频卡 显示器 2.2.2 ●专门用于对视频信号进行实时处理的设备，又叫“视频信号处理器”。 教学进程

  26. 扫描仪 手持扫描仪 平板式扫描仪 底片扫描仪 (透射式) 台式扫描仪 扫描、打印两用机 滚筒扫描仪 2.2.3 ● 扫描仪种类 手持式 、平板式 、滚筒式 、台式。 ●按结构分： ●按原理分：反射式 、透射式 、多用机。 教学进程

  27. 扫描原理 扫描样张 光源 识别反射光线 光电转换器 导轨 ●透射式扫描原理 底片扫描仪 扫描样张 光源 数字信号输出 数字信号输出 光电转换器 识别穿透光线 ● ●反射式扫描原理 平板式扫描仪 教学进程

  28. 数码相机 2.2.4 消费级数码相机 镜头机身一体机 专业级单反数码相机 入门级单反数码相机 教学进程

  29. 工作原理 ● 软盘 ● 微型硬盘 ● 压缩闪存卡 (存储卡) ● CD-RW激光盘 ● CCD (Charged Coupled Device) (光电偶合器件) 基本光敏单元 —— 像素 作用 —— 将可见光转换成电信号 ● 译码器 作用—— 将电信号转换成数字信息 ●数码照相机的 数字信号 译码器 存储介质 数据接口 影像 镜头 教学进程

  30. 技术指标 ● 光学镜头与快门 数字信号 译码器 存储介质 数据接口 ●像素数量(200万~1200万) ● CF卡 (Compact Flash) 内置ATA/IDE控制 最大容量8GB ●光敏元件排列方式 ● MS卡 (Memory Stick) SONY专用、高速 最大容量1GB 直排列 交错排列 ● SD卡 最大容量16GB ● ●LCD显示屏 (彩色/单色/像素数量) ●数据接口 USB / Video 输出接口 IEEE 1394 高速接口 教学进程

  31. 打印机 彩色激光打印机 彩色热升华打印机 喷墨打印机 喷墨打印、扫描两用机 喷墨打印机(喷绘) 照片打印机 2.2.5 ● 各种类型的打印机 教学进程

  32. 喷墨打印机重要参数 ●喷墨打印原理 打印数据 6基色打印头 墨盒 微压电片 喷嘴 纸张 48喷嘴 48喷嘴 48喷嘴 …… (48喷嘴×6=288喷嘴) ● ●打印分辨率： 720 ~ 2880dpi ● 打印速度：ppm (页/分钟) ● 打印介质：普通纸、专用纸、照片纸、胶片、转印纸等 ● 耗材成本：墨盒、颜料等 教学进程

  33. 投影机 CRT 阴极射线管投影机 LCD 液晶投影机 DLP 数字光处理投影机 LCOS 硅液晶投影机 2.2.6 ●数字化设备，主要用于计算机信息的显示，是计算机设备的延伸。 教学进程

  34. 小结 ● 重要知识点 ● 第2 章 多媒体个人计算机 2.2 扩展设备 2.2.1 触摸屏 2.2.2 视频卡 ● 2.2.3 扫描仪 ● 2.2.4 数码相机 2.2.5 打印机 2.2.6 投影机 2.1 基本设备 ●2.1.1 MPC的含义 ● 2.1.2 激光存储器 2.1.3 显卡与显示器 2.1.4 声卡与音响 教学进程
