  1. 实训十五 路由器的升级

  2. 1、在ROM监控模式下，使用Console口的升级方式 • 这种升级方式，要求路由器Console与计算机的RS232相连，在计算机上启动超级终端。这种方式传送的速度比较慢，使用的是RS232串行接口的速率，波特率一般为9600，但这是一种最基本的方式，不需要IOS的支持，在IOS损坏或新购设备的情况下往往使用这种方式。

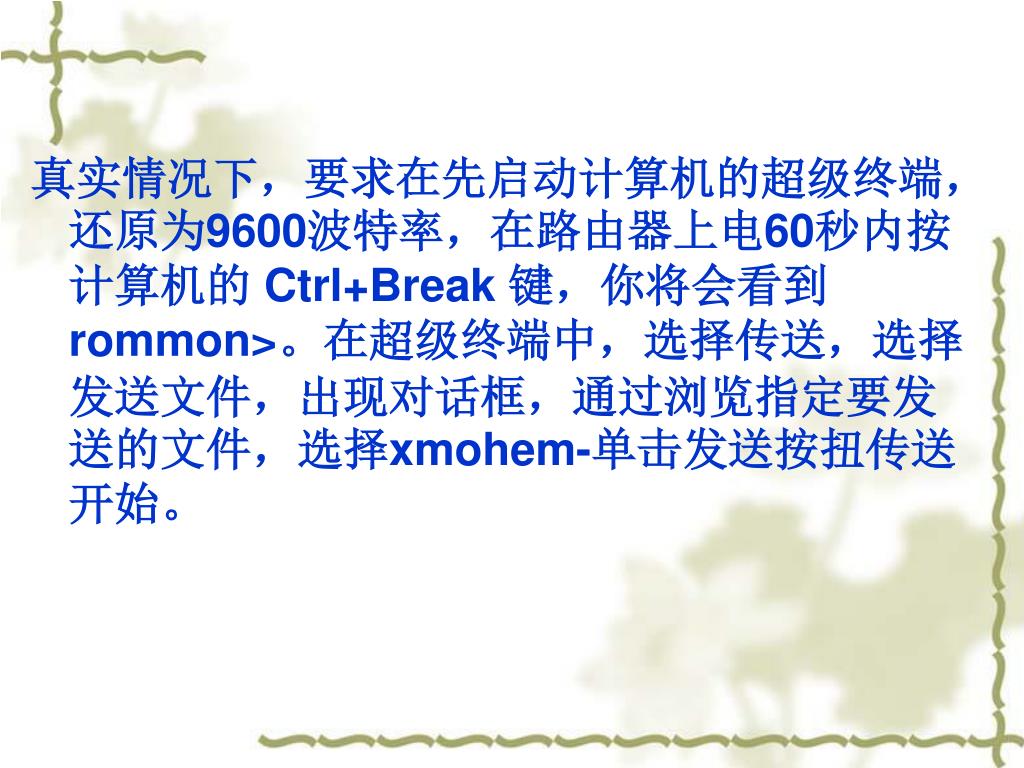

  3. 真实情况下，要求在先启动计算机的超级终端，还原为9600波特率，在路由器上电60秒内按计算机的 Ctrl+Break 键，你将会看到rommon>。在超级终端中，选择传送，选择发送文件，出现对话框，通过浏览指定要发送的文件，选择xmohem-单击发送按扭传送开始。

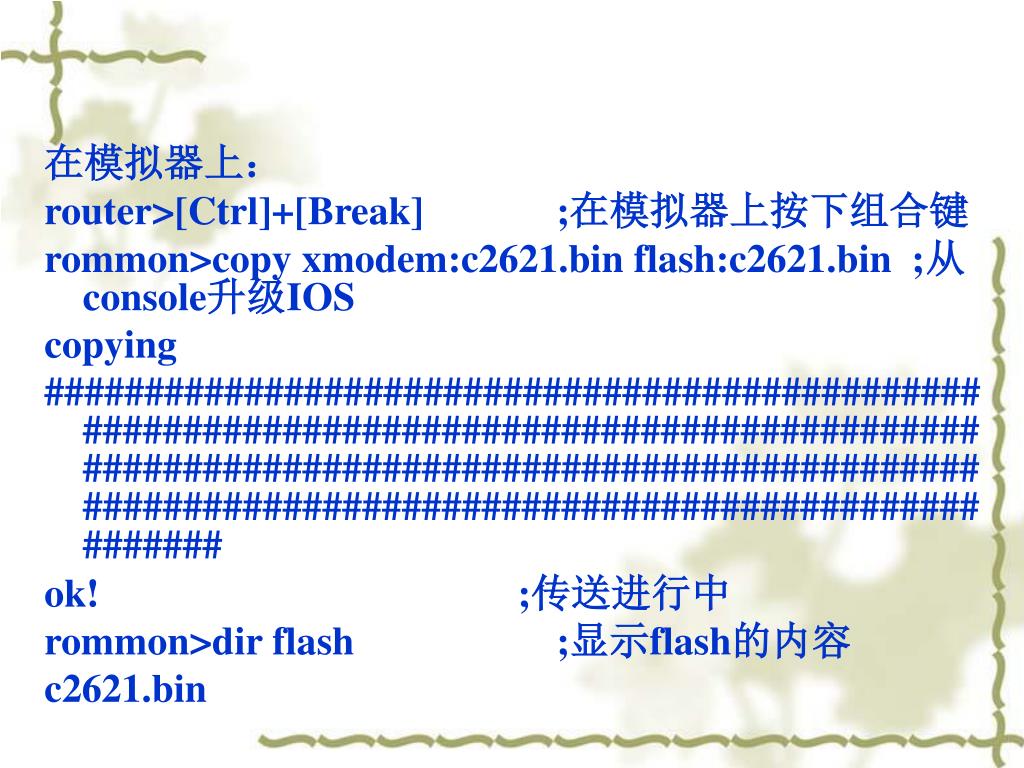

  4. 在模拟器上： router>[Ctrl]+[Break] ;在模拟器上按下组合键 rommon>copy xmodem:c2621.bin flash:c2621.bin ;从console升级IOS copying ############################################################################################################################################################################################# ok! ;传送进行中 rommon>dir flash ;显示flash的内容 c2621.bin

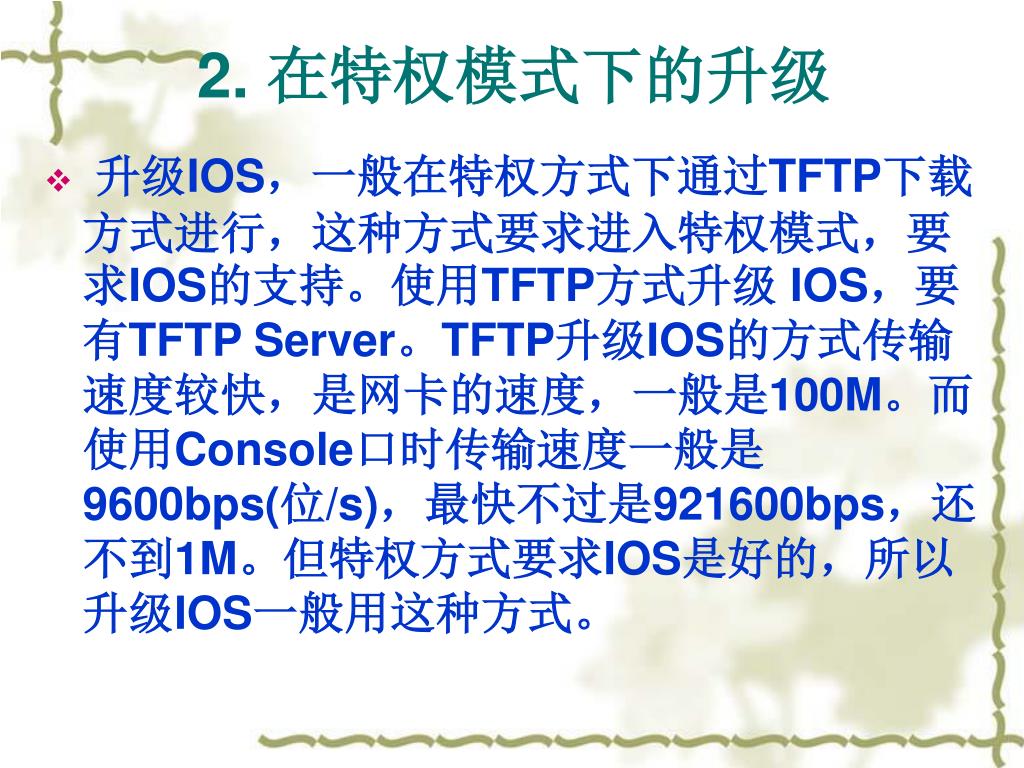

  5. 2. 在特权模式下的升级 • 升级IOS，一般在特权方式下通过TFTP下载方式进行，这种方式要求进入特权模式，要求IOS的支持。使用TFTP方式升级 IOS，要有TFTP Server。TFTP升级IOS的方式传输速度较快，是网卡的速度，一般是100M。而使用Console口时传输速度一般是9600bps(位/s)，最快不过是921600bps，还不到1M。但特权方式要求IOS是好的，所以升级IOS一般用这种方式。

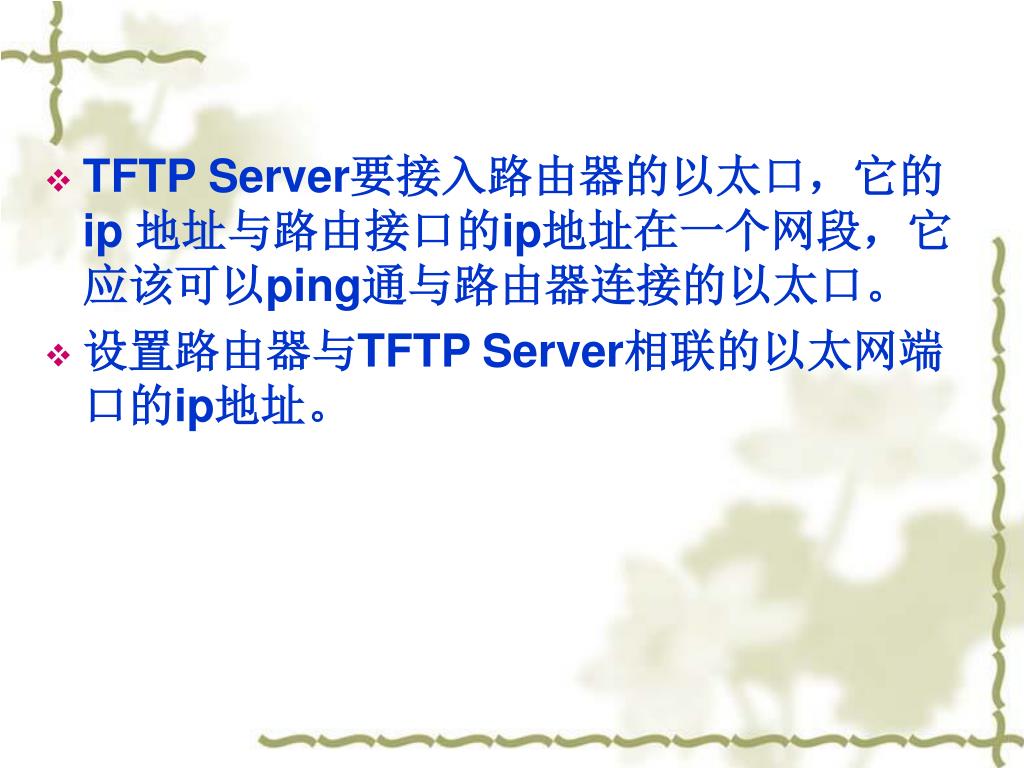

  6. TFTP Server要接入路由器的以太口，它的ip 地址与路由接口的ip地址在一个网段，它应该可以ping通与路由器连接的以太口。 • 设置路由器与TFTP Server相联的以太网端口的ip地址。

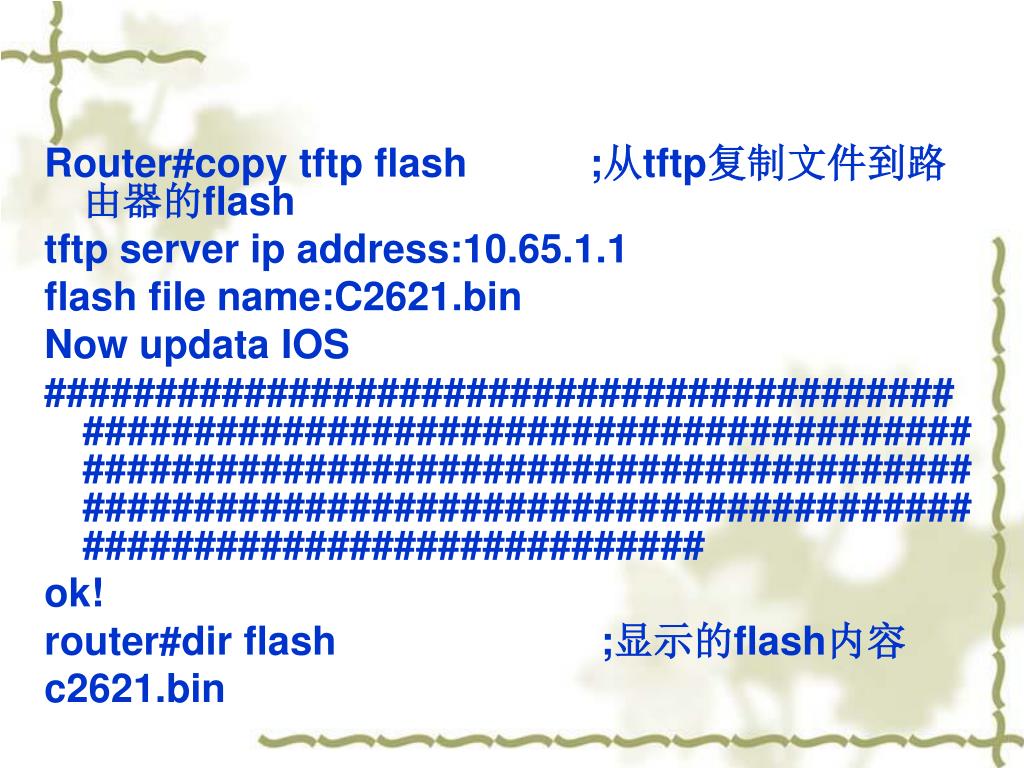

  7. Router#copy tftp flash ;从tftp复制文件到路由器的flash tftp server ip address:10.65.1.1 flash file name:C2621.bin Now updata IOS ############################################################################################################################################################################################# ok! router#dir flash ;显示的flash内容 c2621.bin

  8. 3. 在rommon监控状态下用TFTP升级 在rommon> 模式使用超级终端更新IOS的方法，不需要IOS的支持，但速度很慢；在特权方式下通过TFTP 升级速度快，但要求IOS的支持；能否集两者之优点，在ROM监控rommon> 模式下，使用TFTP方式呢，答案是肯定的。

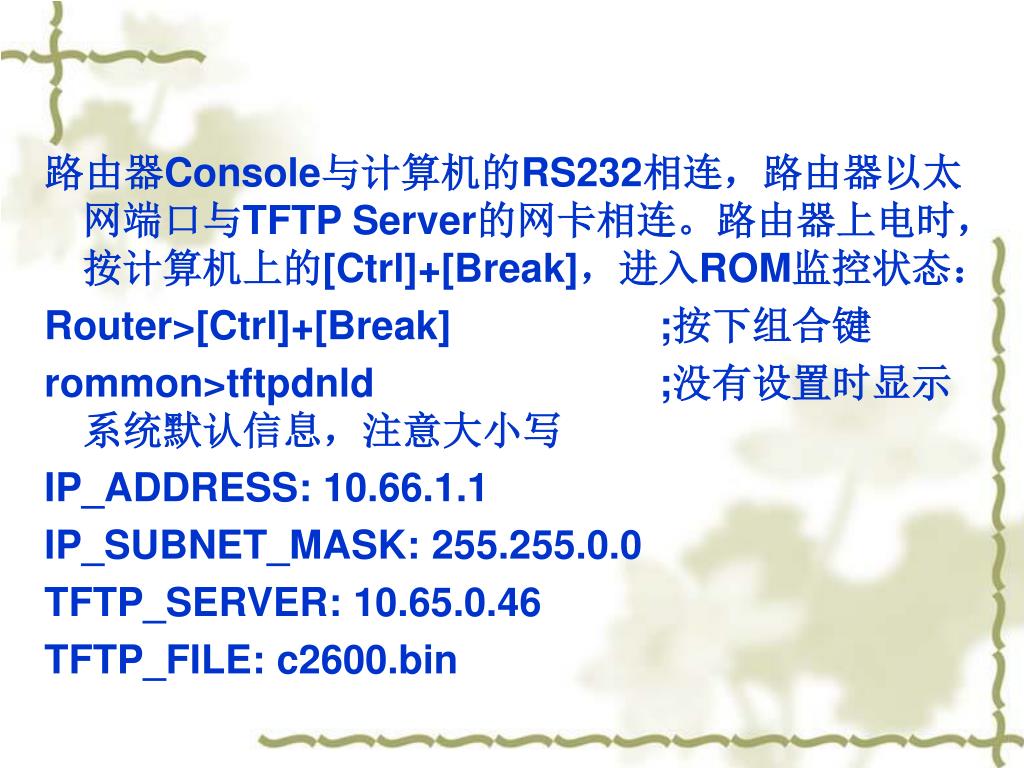

  9. 路由器Console与计算机的RS232相连，路由器以太网端口与TFTP Server的网卡相连。路由器上电时，按计算机上的[Ctrl]+[Break]，进入ROM监控状态： Router>[Ctrl]+[Break] ;按下组合键 rommon>tftpdnld ;没有设置时显示系统默认信息，注意大小写 IP_ADDRESS: 10.66.1.1 IP_SUBNET_MASK: 255.255.0.0 TFTP_SERVER: 10.65.0.46 TFTP_FILE: c2600.bin

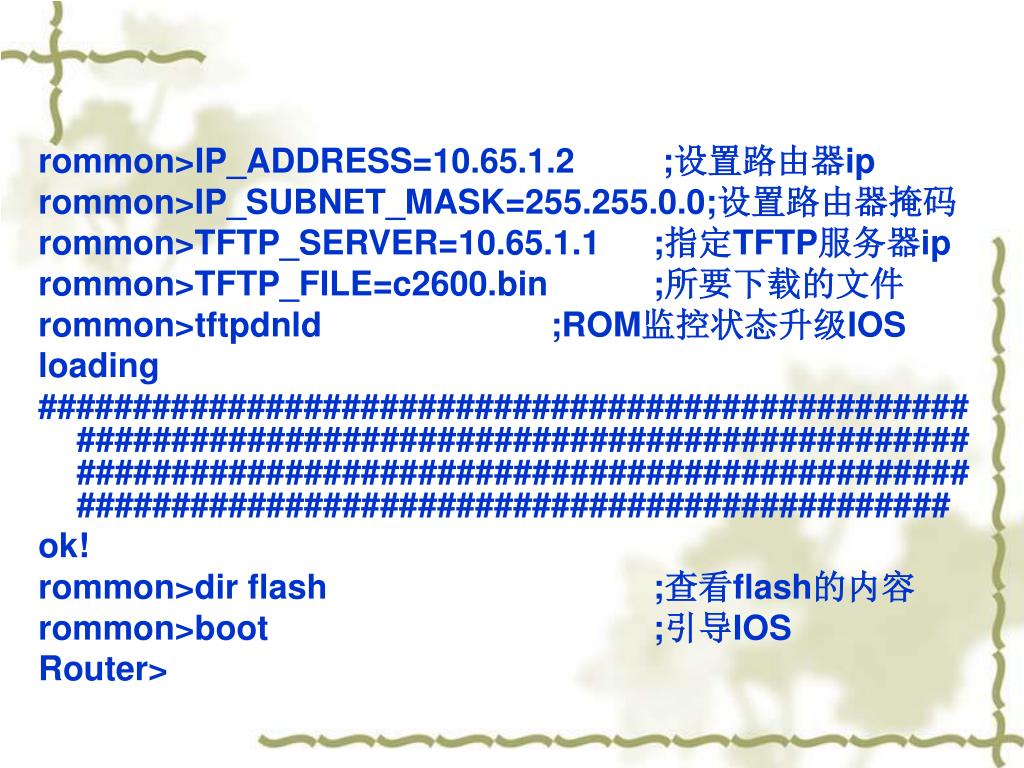

  10. rommon>IP_ADDRESS=10.65.1.2 ;设置路由器ip rommon>IP_SUBNET_MASK=255.255.0.0;设置路由器掩码 rommon>TFTP_SERVER=10.65.1.1 ;指定TFTP服务器ip rommon>TFTP_FILE=c2600.bin ;所要下载的文件 rommon>tftpdnld ;ROM监控状态升级IOS loading ############################################################################################################################################################################################# ok! rommon>dir flash ;查看flash的内容 rommon>boot ;引导IOS Router>

  11. Router#copy [存储器名称] [存储器名称] ;从一个存储器中复制文件到另一个存储器

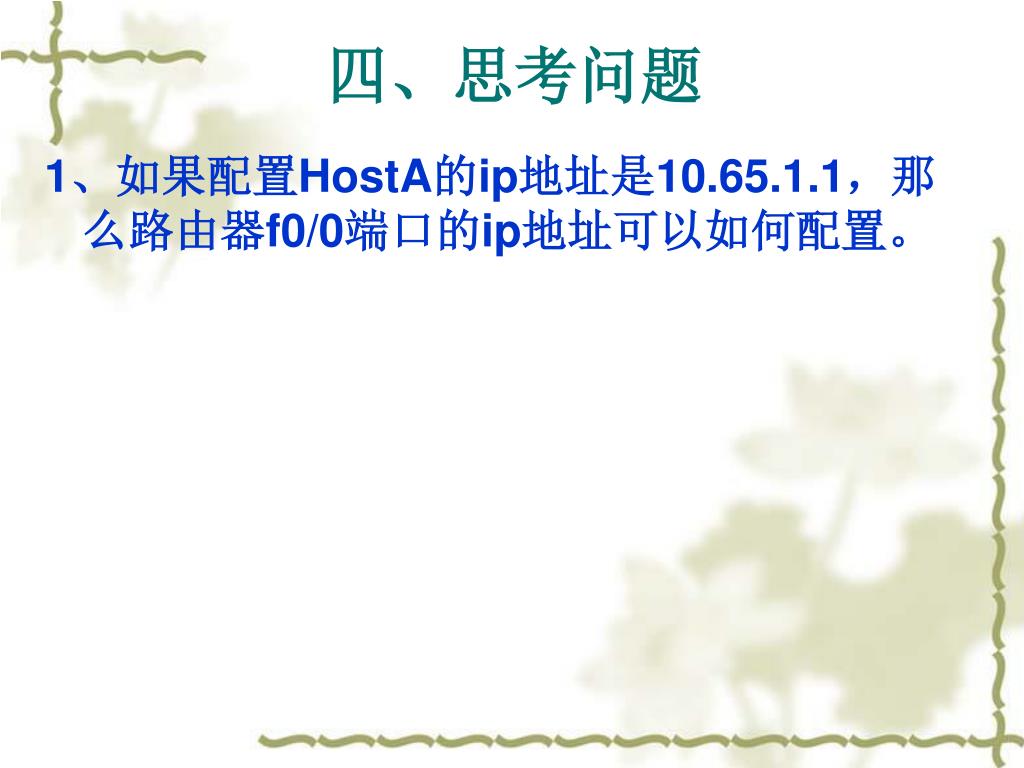

  12. 四、思考问题 1、如果配置HostA的ip地址是10.65.1.1，那么路由器f0/0端口的ip地址可以如何配置。
