  1. 桥 梁 工 程 施 工 技 术

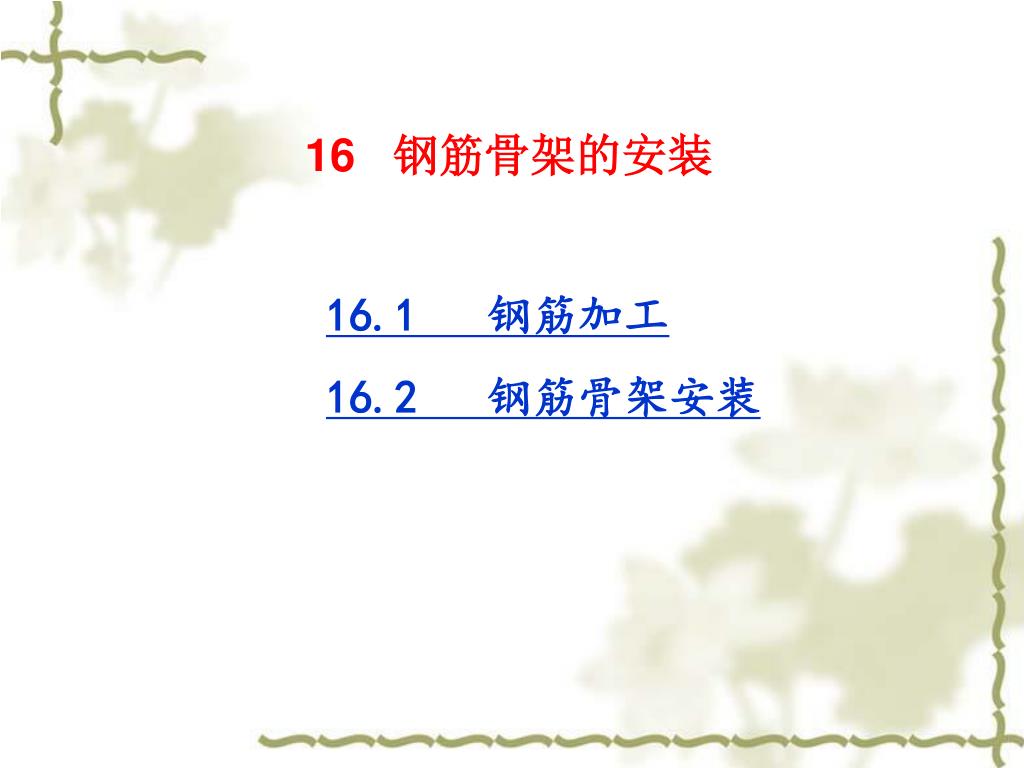

  2. 16 钢筋骨架的安装 16.1 钢筋加工 16.2 钢筋骨架安装

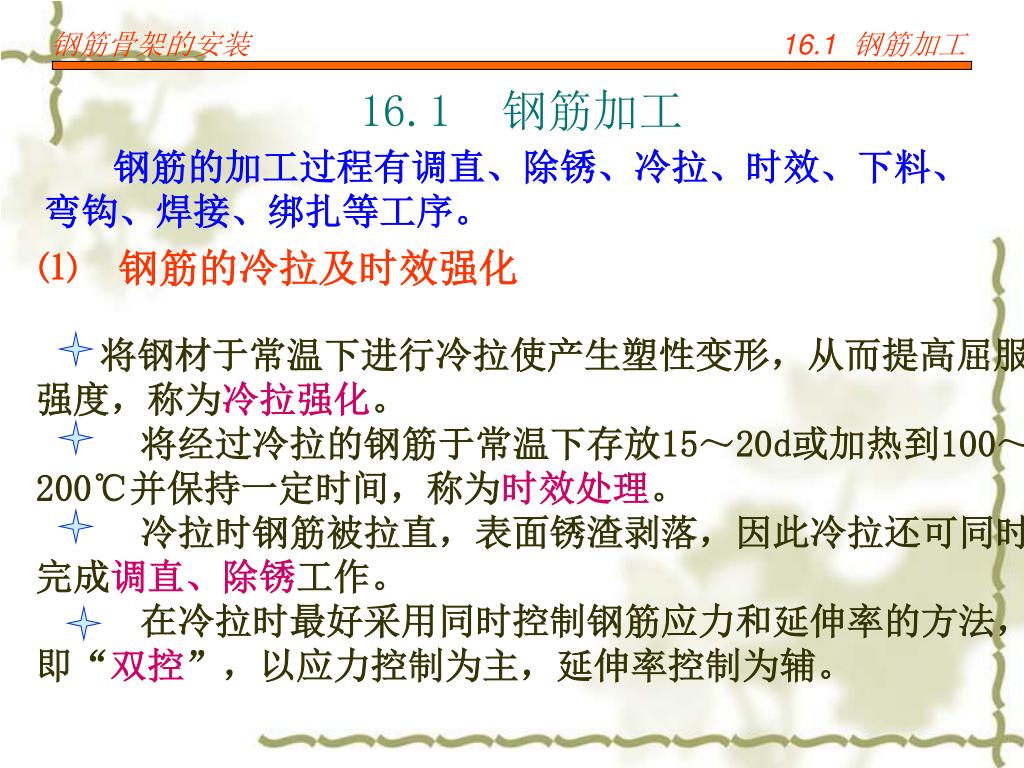

  3. 钢筋骨架的安装 16.1 钢筋加工 16.1钢筋加工 钢筋的加工过程有调直、除锈、冷拉、时效、下料、弯钩、焊接、绑扎等工序。 ⑴钢筋的冷拉及时效强化 将钢材于常温下进行冷拉使产生塑性变形，从而提高屈服强度，称为冷拉强化。 将经过冷拉的钢筋于常温下存放15～20d或加热到100～200℃并保持一定时间，称为时效处理。 冷拉时钢筋被拉直，表面锈渣剥落，因此冷拉还可同时完成调直、除锈工作。 在冷拉时最好采用同时控制钢筋应力和延伸率的方法，即“双控”，以应力控制为主，延伸率控制为辅。

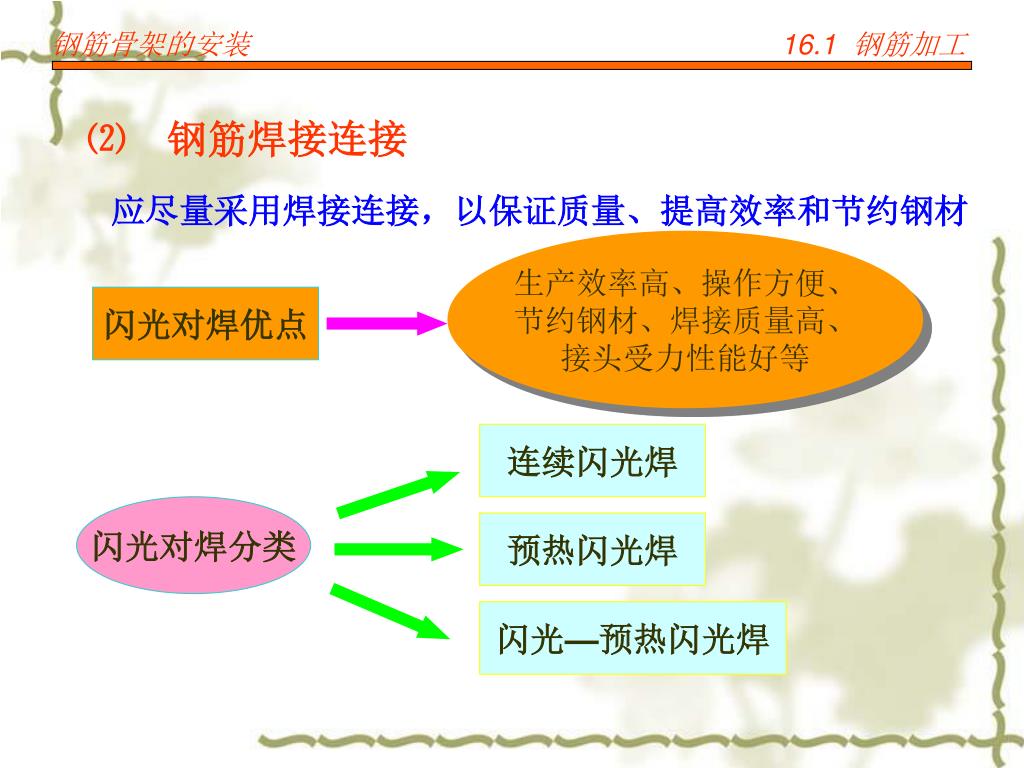

  4. 钢筋骨架的安装 16.1 钢筋加工 ⑵ 钢筋焊接连接 应尽量采用焊接连接，以保证质量、提高效率和节约钢材 生产效率高、操作方便、 节约钢材、焊接质量高、 接头受力性能好等 闪光对焊优点 连续闪光焊 闪光对焊分类 预热闪光焊 闪光—预热闪光焊

  5. 钢筋骨架的安装 16.1 钢筋加工 闪光对焊

  6. 钢筋骨架的安装 16.1 钢筋加工

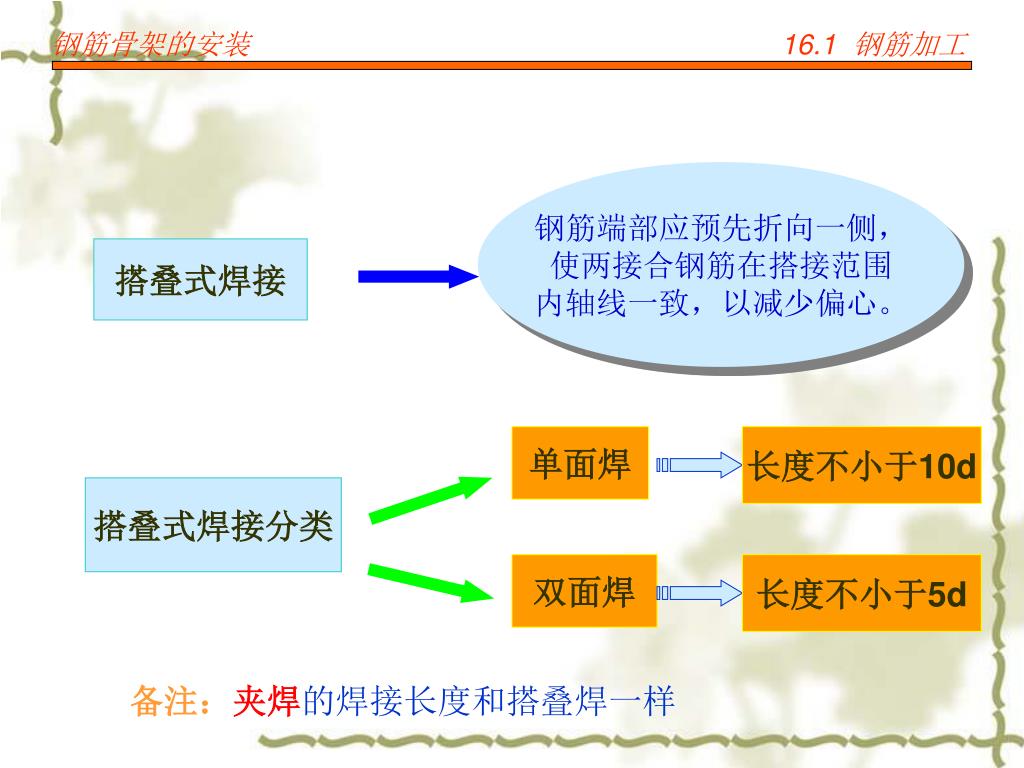

  7. 钢筋骨架的安装 16.1 钢筋加工 钢筋端部应预先折向一侧， 使两接合钢筋在搭接范围 内轴线一致，以减少偏心。 搭叠式焊接 单面焊 长度不小于10d 搭叠式焊接分类 双面焊 长度不小于5d 备注：夹焊的焊接长度和搭叠焊一样

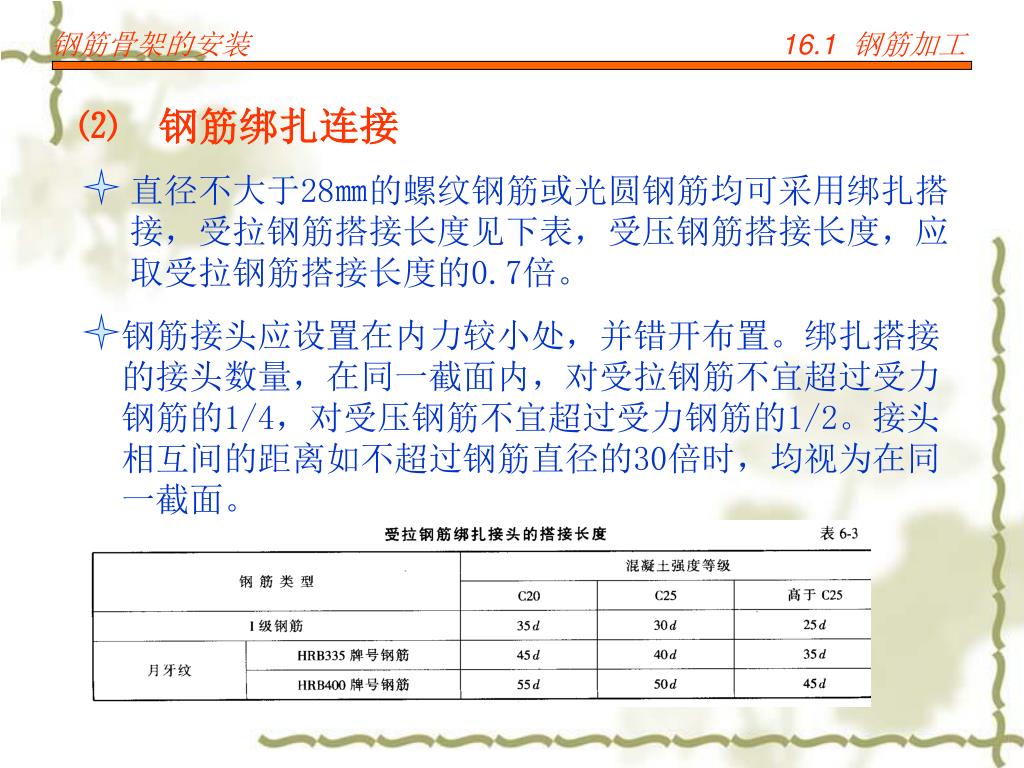

  8. 钢筋骨架的安装 16.1 钢筋加工 ⑵ 钢筋绑扎连接 直径不大于28㎜的螺纹钢筋或光圆钢筋均可采用绑扎搭接，受拉钢筋搭接长度见下表，受压钢筋搭接长度，应取受拉钢筋搭接长度的0.7倍。 钢筋接头应设置在内力较小处，并错开布置。绑扎搭接的接头数量，在同一截面内，对受拉钢筋不宜超过受力钢筋的1/4，对受压钢筋不宜超过受力钢筋的1/2。接头相互间的距离如不超过钢筋直径的30倍时，均视为在同一截面。

  9. 钢筋骨架的安装 16.1 钢筋加工 下料后的钢筋，可在工作平台 上用手工或电动弯筋器按规定的 弯曲半径弯制成形

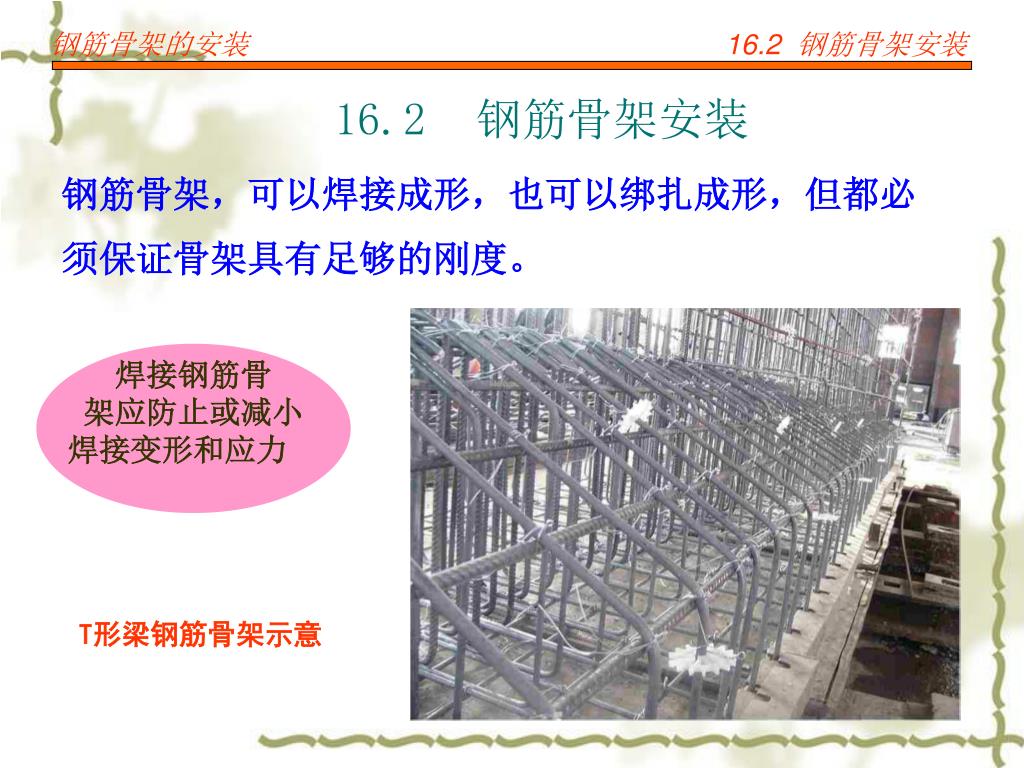

  10. 钢筋骨架的安装 16.2 钢筋骨架安装 16.2钢筋骨架安装 钢筋骨架，可以焊接成形，也可以绑扎成形，但都必须保证骨架具有足够的刚度。 焊接钢筋骨 架应防止或减小 焊接变形和应力 T形梁钢筋骨架示意

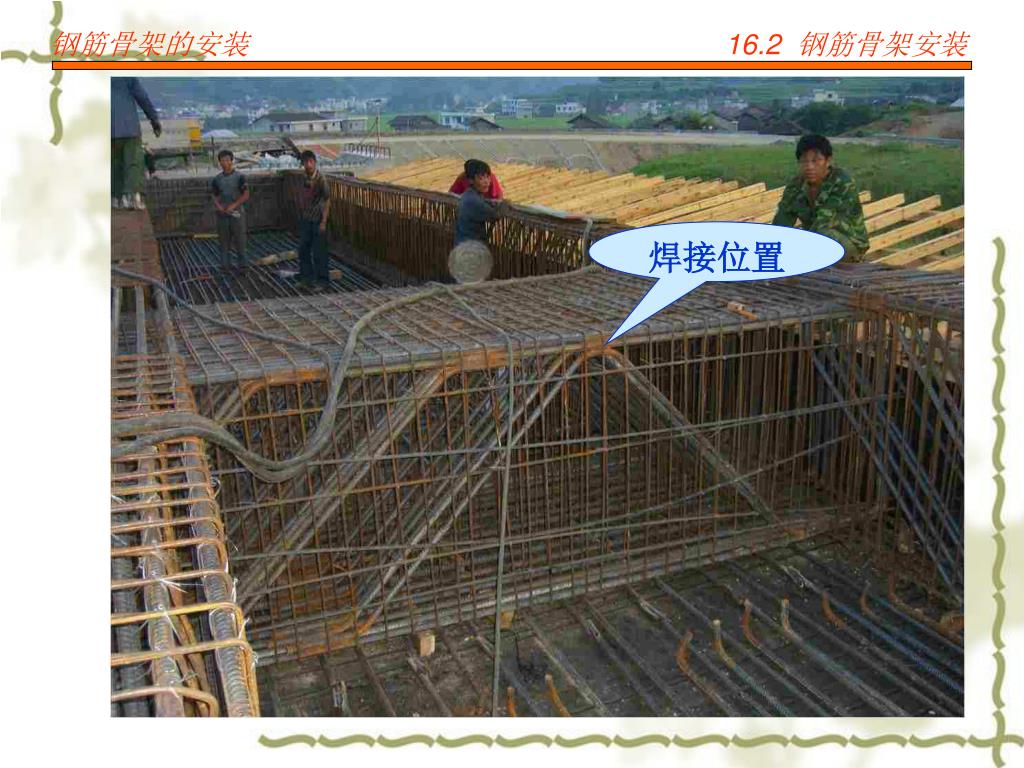

  11. 钢筋骨架的安装 16.2 钢筋骨架安装 焊接位置

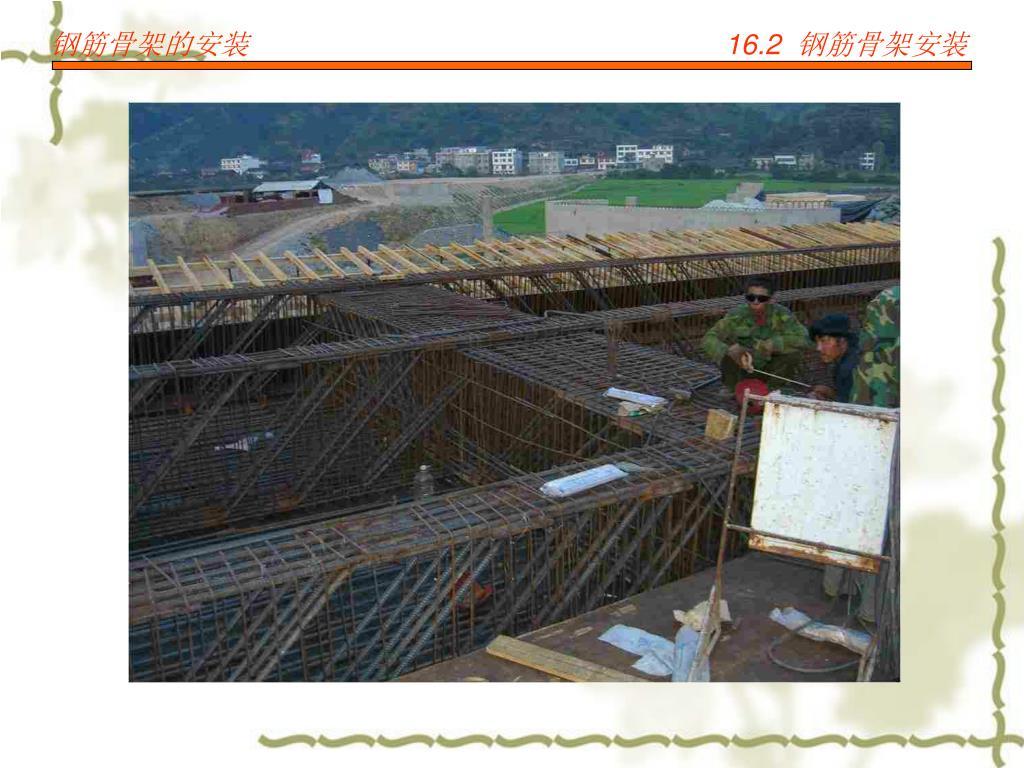

  12. 钢筋骨架的安装 16.2 钢筋骨架安装

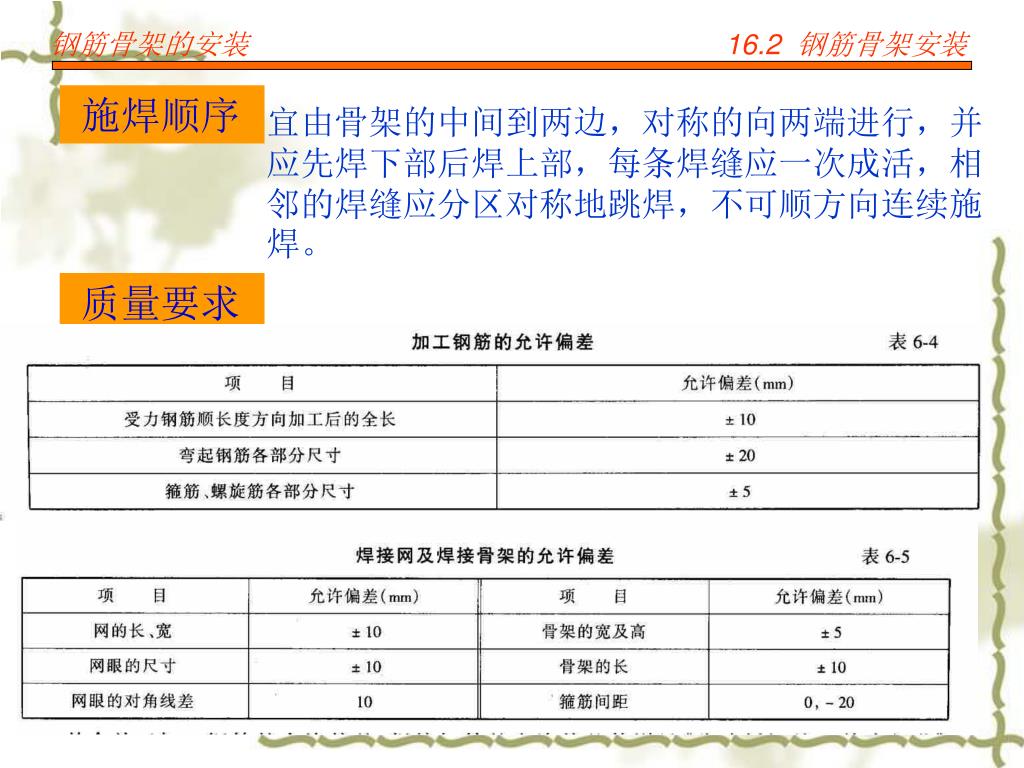

  13. 钢筋骨架的安装 16.2 钢筋骨架安装 施焊顺序 宜由骨架的中间到两边，对称的向两端进行，并应先焊下部后焊上部，每条焊缝应一次成活，相邻的焊缝应分区对称地跳焊，不可顺方向连续施焊。 质量要求
