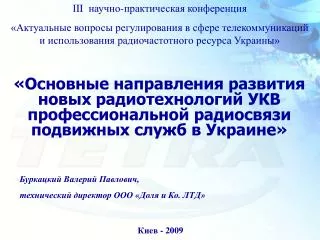

  1. ІII научно-практическая конференция «Актуальные вопросы регулирования в сфере телекоммуникаций и использования радиочастотного ресурса Украины» «Основные направления развития новых радиотехнологий УКВ профессиональной радиосвязи подвижных служб в Украине» Буркацкий Валерий Павлович, технический директор ООО «Доля и Ко. ЛТД» Киев - 2009

  2. MOTOTRBO MOTOTRBO системапрофессиональной цифровойрадиосвязи– платформа, объединяющая лучшие достижения двухсторонней радиосвязи с цифровой технологией

  3. MOTOTRBO цифровая технология радиосвязи MOTOTRBO Цифровое преобразование Входы: Голосили IP данные Выход: 2-слота TDMA 1 2 3 4 MOTOTRBO Технологии позволяющие MOTOTRBO достигать таких полезных результатов как больший радиус действия, интегрированные голос и данные, эффективное использование спектраи увеличение срока службы батареи будут пояснены на следующих 4 слайдах: 1: Аналого-цифровое преобразование 2: Кодирование голоса и передача кодов коррекции ошибок 3. Форматирование сигнала 4. TDMA передача

  4. ETSI TS 102 361 D.M.R Стандарт MOTOTRBO • Tier II (Радиостанции) and Tier III (Системы) используют Time Division Multiple Access (TDMA) технологию. • Они используют 2 TDMA-слота иВЧнесущую с шириной полосы 12,5kГц. • Компании, поддерживающие данную работу: BMWI (BNetzA), Fylde Microsystems Ltd., ICOM Inc., Prod-El S.p.A. и Vertex Standard.

  5. MOTOTRBO цифровая технология радиосвязи MOTOTRBOTM Слот 2 Слот 1 Слот 2 Слот 1 Слот 2 Слот 1 частота 12.5kГцКанал MOTOTRBO Аналоговые технологии время частота 12.5kГцКанал • 12.5kГцАналог • 1 голос на каждый 12.5kГцканал • 1 ретрансляторнакаждыйканал • 12.5kГц TDMA • Делениеимеющегося каналана два time слота • Достижение удвоенной ёмкости черезретранслятор • Характеристики такие же или лучше как у 12.5kHzFDMA • 1 ретранслятор вместо 2-х • Сокращение расходов на комбайнерное оборудование • Увеличение на 40% срока службы батареи

  6. MOTOTRBO цифровая технология радиосвязи Голосовой вызов 1 (илиДанные) timeslot 1 timeslot 2 timeslot 1 timeslot 2 timeslot 1 timeslot 2 Голосовой вызов 2 (илиДанные) MOTOTRBO 1. Радиостанция предоставляет приоритет голосовому соединению (т.е.: если в один момент времени радиостанция посылает свои GPS координаты иабонент нажимает на PTT, передача данных переходит в режим ожидания). 2. Радиостанция не может передавать и принимать в одно и то же время.

  7. Архитектура Протокола MOTOTRBO Пользовательский уровень Уровень управления Информация управления вызовами Внутренний сервис Полезная нагрузка (голос) Управление данными Полезная нагрузка (данные) Уровень Управления вызовами A1 Уровень 3 A1 Уровень 2 Уровеньданных A1 Уровень 1 Физический уровень

  8. Радиоинтерфейс: Физический уровень (Уровень1) MOTOTRBO • Этот уровень отвечает за: • мoдуляцию & дeмодуляцию • Tx / Rx переключение • ВЧхарактеристики • определение & назначение битов • частоту & синхронизацию • построение коротких посылок (Burst)

  9. Радиоинтерфейс: Уровень данных (Уровень 2) MOTOTRBO • Уровень 2 отвечает за: • канальное кодирование (FEC & CRC) • чередованиеирасположение бит • подтверждение & механизм повторов • внутренний доступ & управление каналом • построение Фрейм, Super Фрейм & синхронизация • короткие посылки & определение их параметров • адресация соединений (источники/илиприемник) • согласование Voice применений (VOCODER Данные) с PL • сервисные передаваемых данных • обменсигналингоми/илиданнымис уровнем управления вызовамиCCL (Call Control Layer )

  10. Радиоинтерфейс: Call Control LayerУровень Управления Вызовами (Уровень 3) MOTOTRBO • CCL обеспечивает функции: • активация & деактивация базовой станции • установка, обслуживаниеипрекращениевызовов • частный & групповойвызовы,передача & прием • адресация приемника (DMR ID) • поддержкавнутреннего сервиса (тревожный вызов, приоритет, позднее присоединение) • управление передачей данных • оповестительныйсигналинг

  11. Временная диаграмма TDMA MOTOTRBO • Для BS & MS время задано со смещением 30мс, что позволяет CACH использовать тот же самый ID каналапри обращении квходному & выходному TDMAканалам. • Для голоса и данных используются различные структуры посылок синхронизации, обеспечивающие их распознавание приемником. • Для целей опознавания, там, гдесайтыперекрываются, в поле сигналинга присутствует Colour Code (CC) для идентификации базовой станцией. • Голосовая передача (только) использует super фрейм, состоящий из 6 фреймов (360мс), обозначаемых от ‘A’ до ‘F’. • Каждый super фреймначинаетсяс синхропоследовательности голосовой передачив посылке A.

  12. Радиостанция в режиме передачи TX мощность TX П. нагр. П. нагр. П. нагр. Синхрили Сигнал. Синхрили Сигнал. Синхрили Сигнал. П. нагр. П. нагр. П. нагр. 5мс 5мс 5мс 11.25мс 11.25мс 11.25мс 11.25мс 11.25мс 11.25мс 27.5мс 27.5мс 27.5мс RX RX время MOTOTRBO

  13. Временная диаграмма TDMA CACH (Общий канал оповещения) Управление каналом трафика (Framing, Доступ & НЧсигналинг ) В центре каждой посылки находятся данные синхр. или встроен. сигналинг 2 1 2 2 1 2 2 1 1 1 MS Tx 2 2 2 1 1 2 1 2 1 1 TDMA Период посылки 30мс TDMA Фрейм 60мс Guard Time – 2.5мс Защитное время Время Скорость передачи данных= 264бит / (30 - 2.5) = 9.6kбитв сек MOTOTRBO BS Tx (непрерывно)

  14. Фрагмент цифровой короткой посылки и его структура Time слот 1 Time слот 2 Time слот 1 Time слот 2 Time слот 1 Time слот 2 Синхрониз. или сигналинг Полезная нагрузка Полезная нагрузка 264 бит 108 бит 48 бит 108 бит 11.25мс 5мс 11.25мс 27.5мс 30мс • Каждая посылка имеет максимальную длительность 30мс, 27.5мс которой • содержит 264 бит информации. • 216 бит полезной нагрузки позволяют передавать 60мссжатой речи. MOTOTRBO

  15. Функциональные возможности MOTOTRBO MOTOTRBO цифровая технология радиосвязи Цифровой режим: • групповой вызов; • позднее вхождение в группу; • индивидуальный вызов; • общий вызов всех абонентов (общесистемный вызов); • экстренный вызов; • сканирование каналов и разговорных групп, в т.ч. приоритетное сканирование • передача идентификатора радиостанции (PTT ID); • текстовое отображение имени вызывающей радиостанции (aliasing); • дистанционное отключение радиостанции; • дистанционное прослушивание радиостанции; • проверка нахождения радиостанции в зоне действия. Аналоговый режим: • ограниченная поддержка сигналинга MDC1200 (экстренный вызов, PTT ID); • сканирование, включая приоритетное сканирование; • поддержка PL/DPL; • поддержка каналов 12.5/25 кГц; • опциональная плата сигналинга 5-Tone

  16. MOTOTRBO MOTOTRBO цифровая технология радиосвязи Функциональные возможности (передача данных) • пакетная передача данных; • передача коротких текстовых сообщений; • телеметрия; • определение местоположения подвижных объектов

  17. MOTOTRBO IP-связь для обеспечения максимального покрытия Сеть ретрансляторов для голоса и данных Автомати- ческий роуминг Дистанционная диагностикаи управление Масштаби- руемость до 15 сайтов IP соединение, Включая Интернет Экстренный/ Неэкстрен- ный • Это НЕ увеличивает емкость системы • Это НЕ транкинговая система • Это НЕ система трансляции

  18. MOTOTRBO Преимущества IP-Site Connect для пользователей Подключение двух или более рассредоточенных участков IP-Site Connect обеспечивает возможность подключить ретрансляторы MOTOTRBO к сети IP для создания системы в большой сети Например, удаленное производственное помещение клиента и помещение офиса могут быть соединены через весь город с использованием ретрансляторов MOTOTRBO в режиме IP-Site Connect. Создание большей или более эффективной зоны радиопокрытия Например, может быть установлена пара смежных ретрансляторов в парке развлечений или многоэтажном здании. Необходимость в системе ретрансляторов может возникать при наличии сложных препятствий или для обеспечения покрытия внутри зданий. Радиовещательное уведомление всех сайтов Эта функция полезна в экстренных случаях или при особых событиях. Подключение разных частотных диапазонов Повторители, работающие в UHF (UHF-1 и UHF-2) или VHF частотах, могут быть скомбинированы так, что голос или данные с одной системы передаются в другую. Подключение к приложениям, основанным на IP Позволяет клиентам подключиться к диспетчерской консоли третьего лица, или вызывать считывающие и записывающие приложения, или переадресовать вызов с/на телефон, основанный на IP. Роуминг: Возможность роуминга между сайтами системы в большой сети. Конечному пользователю не нужно физически менять каналы. Необязательно знать, на каком ты сайте, для роуминга RDAC: Дистанционная диагностика, контроль и управление обеспечиваются программными приложениями, позволяющими системному администратору проводить мониторинг и контроль ретрансляторов внутри системы (аналоговой или цифровой). 15 сайтов (Multiple IP links Private T1, DSL (обычно ADSL), кабельные модемы , беспроводной широкополосный доступ (например, Canopy), ISDN, Frame Relay.

  19. MOTOTRBO Случаи использования Одиночный сайт Очень большие сети • Соединяет рассредоточенные ретрансляторы в одиночный сайт для • Передачи голоса • Передачи данных • Увеличивает покрытие с помощью соединения по IP-каналам соседних ретрансляторов в один сайт • Соединяет UHF и VHF системы IP CЕТЬ IP NETWORK Рассредоточенные участки • Соединяет локальные сайты большой территории • Увеличивает покрытие, создавая сеть на локальных территориях • Может соединять системы, работающие в разных диапазонах частот (например, UHF и VHF) • Соединяет географически разделенные сайты • Увеличивает покрытие, создавая сеть из географически «разбросанных» ретрансляторов • Соединяет UHF и VHF системы IP NETWORK

  20. Состав оборудования MOTOTRBO MOTOTRBO • • ретранслятор DR3000; • • мобильные радиостанции DM3400/3401/3600/3601; • • носимые радиостанции DP3400/3401/3600/3601; • • аксессуары для радиостанций; • • набор для разработки программных приложений

  21. IDAS

  22. IDAS

  23. IDAS

  24. IDAS

  25. IDAS

  26. IDAS

  27. IDAS

  28. IDAS

  29. IDAS

  30. IDAS

  31. IDAS

  32. IDAS

  33. IDAS

  34. IDAS

  35. г

  36. Благодарю за внимание!!! 01196, Украина, Киев, пл. Леси Украинки, 1, этаж 12 Тел./Факс: +38 044 284-5515 www.dolya.kiev.ua E-mail: office@dolya.kiev.ua ООО «Доля и Ко. ЛТД»
