Иншеков Е.Н., к.т.н. Институт Энергосбережения и Энергоменеджмента НТУУ “КПИ”, Украина

1. Международный протокол измерения и верификации эффективности (IPMVP) Международной организации по оценке эффективности (EVO) International Performance Measurement & Verification Protocol (IPMVP) by EVO Иншеков Е.Н., к.т.н. Институт Энергосбережения и Энергоменеджмента НТУУ “КПИ”, Украина Inshekov Е.N.,Ph.D Institute for Energy Saving and Energy Management NTUU “KPI”, Ukraine Донецк, 19 февраля 2013 / Donetsk, February 19th 2013

2. Содержание • M&V: Определение • Краткое представление: • EVO - Организация по оценке эффективности • Все протоколы • IPMVP - Международный протокол по оценке и верификации эффективности • Почему M&V?

3. Что такое M&V? «Изменение и верификация (M&V) это процесс достоверного определения фактической экономии достигнутой в результате внедрения программы управления энергоиспользованием в рамках отдельного объекта путем проведения измерений» Источник: IPMVP Том, 2010, Глава 9

4. Efficiency Value Organization (EVO) • Организация по оценке эффективности (EVO) • www.evo-world.org • В рамках EVO разработан протокол IPMVP • Некоммерческая американская корпорация • Поддерживается добровольцами работающими по всему миру • Административный офис расположен в Софии, Болгария.

5. Efficiency Value Organization (EVO) • Цель • Создание мировой структуры, которая корректно оценивает эффективность использования природных ресурсов и предлагает эффективное энергоиспользование как альтернативу увеличения поставок энергии. • Миссия (Средства) • Разрабатывать и продвигать использование стандартизированных протоколов, методов и средств для численной оценки рисков и преимуществ, связанных с энергоэффективностью на уровне пользователя, возобновляемую энергию и эффективное использование воды.

6. Деятельность EVO • Протоколы • M&V, Финансирование • Обучение, Сертификация • Сертификация (CMVP: сертифицированный профессионал в области M&V) проводиться совместно с Ассоциацией Инженеров по Энергетике • Развивая Общество, продвигая эффективность • Для подписчиков сайта www.evo-world.org: информационный бюллетень, библиотека, скидки, доступ к документам до их публикации • Мировое партнерство для взаимосвязей, обучения и развития

7. Действующие протоколы M&V • Хотя вся область M&V постоянно развивается, общие методики M&V для потребителей энергии определены в следующих документах: • M&V является развивающим искусством и наукой, хотя общие инструкции M&V для конечных потребителей энергии приведены в документах: • IPMVP (используется наиболее широко) • Рекомендация (Guideline) 14 ASHRAE • IPMVP была использована в качестве основной заявочной документации для многих других пользователей. Например, в США, Австралии, Канаде, Южной Африке, Франции, Японии.

8. Эти документы в сети • IPMVPwww.evo-world.org • Рекомендация (Guideline) 14 ASHRAEможно купить наwww.ashrae.org

9. IPMVP -Обзор • Описывает общую структуру и терминологию, используемую при оценке экономии после реализации проекта. • Определяет темы, которые должны быть определены в Плане по M&Vдля конкретного проекта. • Допускает некоторую гибкость в создании Планов M&V, придерживаясь принципов точности, компетентности, консервативности, последовательности, релевантности и прозрачности.

10. Развитие IPMVP • В начале 1990х в США существует множество протоколов M&V. • В 1996 Министерство Энергетики США протолкнуло процесс гармонизации протоколов и обеспечило финансирование секретариата. Более 150 добровольцев (владельцы бизнесов, финансистов, строители, консультанты, работники университетов и энергетических компаний) из 15 стран подготовили протокол IPMVP для блага индустрии. • В 2001 году Министерство Энергетики США передало ответственность за IPMVP некоммерческой самофинансируемой корпорации, которая теперь называется EVO.

11. История версии IPMVP • 1996: Первое издание – NEMVP • 1997: Второе издание – IPMVP • 2001.2: Третье издание, в 3х томах • 2007: Четвертое издание тома 1 • 2009: Пятое издание тома 1 с добавлением региональных деталей • 2010: Шестое издание тома 1

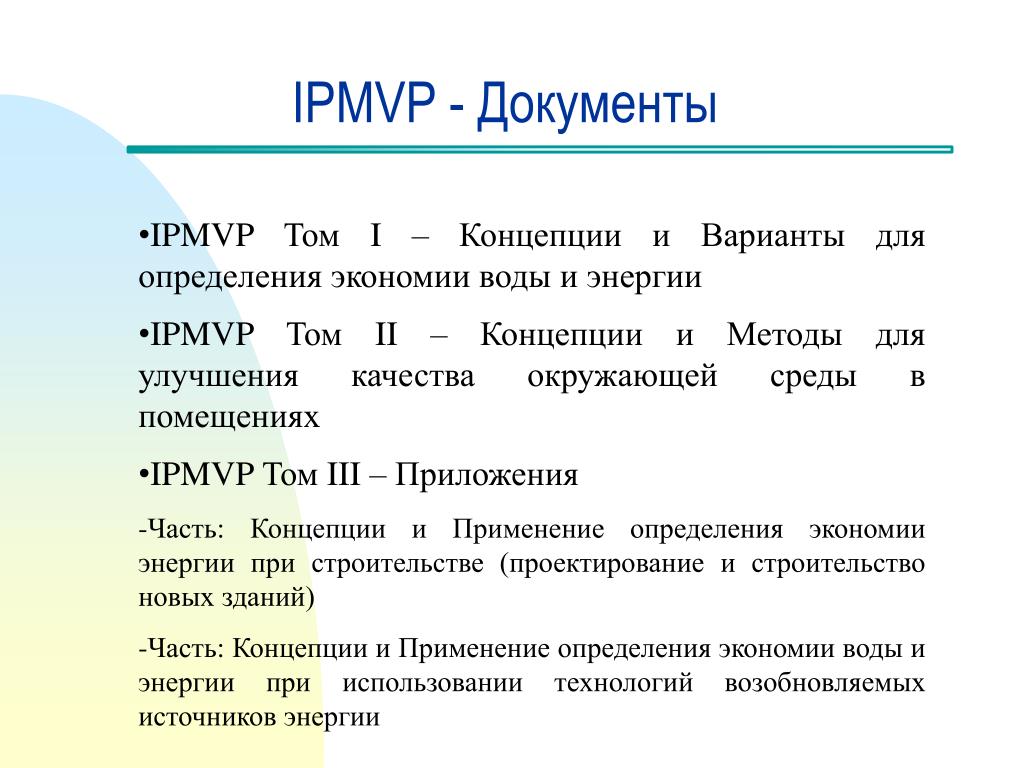

12. IPMVP - Документы • IPMVP Том I – Концепции и Варианты для определения экономии воды и энергии • IPMVP Том II – Концепции и Методы для улучшения качества окружающей среды в помещениях • IPMVP Том III – Приложения • Часть: Концепции и Применение определения экономии энергии при строительстве (проектирование и строительство новых зданий) • Часть: Концепции и Применение определения экономии воды и энергии при использовании технологий возобновляемых источников энергии

13. IPMVP - Преимущества • Определяет стандартные подходы к «изменению экономии» с тем, чтобы убедить владельцев объектов. • Делает ESCO проекты легитимными благодаря международному признанию экономии • Предоставляет методики выбора между точностью и стоимостью измерений. • Помогает участникам проектов создать легкопроверяемые типовые контакты, связывающие результаты проектов и оплату • Сайт EVO постоянно обновляет описание положения дел в области M&V.

14. IPMVP это не все • IPMVP не покрывает: • Разработку измерительных приборов и инструментов • Оценку стоимости работ M&V • Инженерный разработки в области энергетики • Статистический анализ • IPMVP это не сборник рецептов • Каждый проект требует индивидуального подхода

15. Будущее IPMVP • Большие региональные спецификации в Приложении С к IPMVP • Больше применения • Анализ Планов M&V комитетом профессионалов по M&V • Получить международное признание в качестве нормативного документа

16. Спектр M&V • Полный M&V • Максимальная экономия • Постоянная экономия • Пользователи энергии, которым необходима демонстрация результатов или гарантии (энергетические компании и государственные здания) – после 1990 • Без M&V • Нет дополнительных расходов (остается больше средств на переоборудование) • Большинство проектов с 1975 года • Простота (дешевый вариант M&V включает только V)

17. Назначение M&V • Увеличить экономию энергии • Задокументировать финансирование транзакции • Улучшить условия финансирования проектов по энергоэффективности • Улучшить дизайн, работу и обслуживание • Определить причины вариации бюджета на энергообеспечение • Поддержать оценку программ энергоэффективности • Проинформировать пользователей энергии о том, как они могут влиять на ее потребление • Получить дополнительные баллы в программах по поддержке устойчивого развития (Sustainable programs), таких как LEED

18. Основное назначение Достаточно просто M&V предоставляет ДОКАЗАТЕЛЬСТВО Эффективности мер по экономии энергии

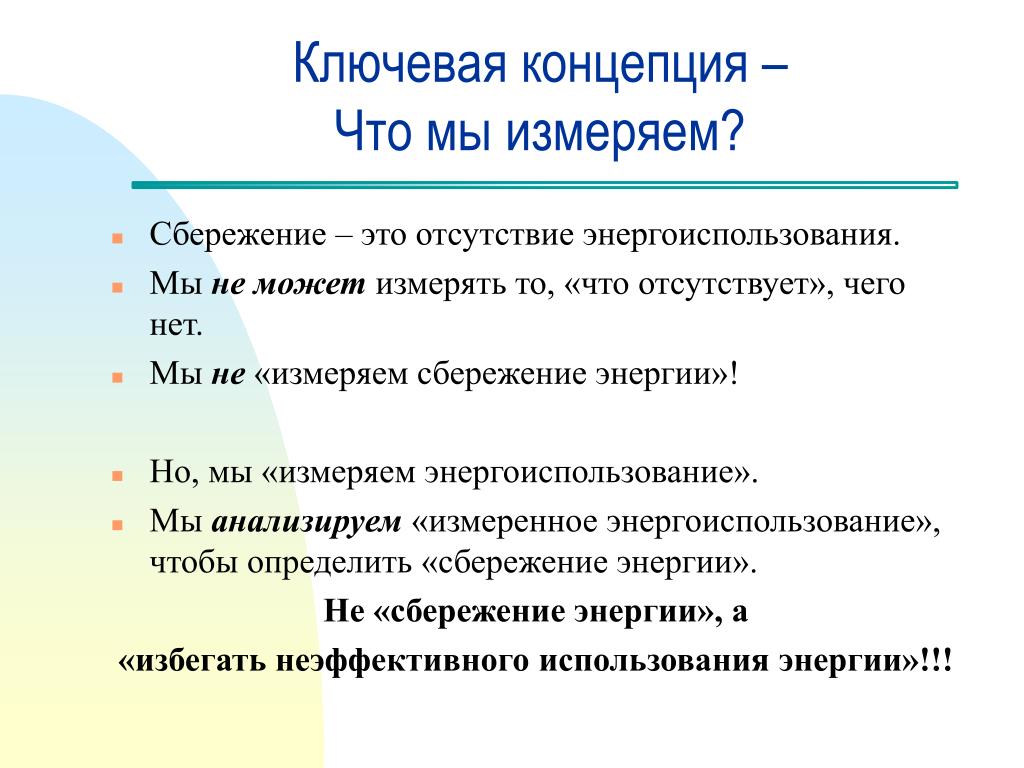

19. Ключевая концепция – Что мы измеряем? • Сбережение – это отсутствие энергоиспользования. • Мы не может измерять то, «что отсутствует», чего нет. • Мы не «измеряем сбережение энергии»! • Но, мы «измеряем энергоиспользование». • Мы анализируем «измеренное энергоиспользование», чтобы определить «сбережение энергии». Не «сбережение энергии», а «избегать неэффективного использования энергии»!!!

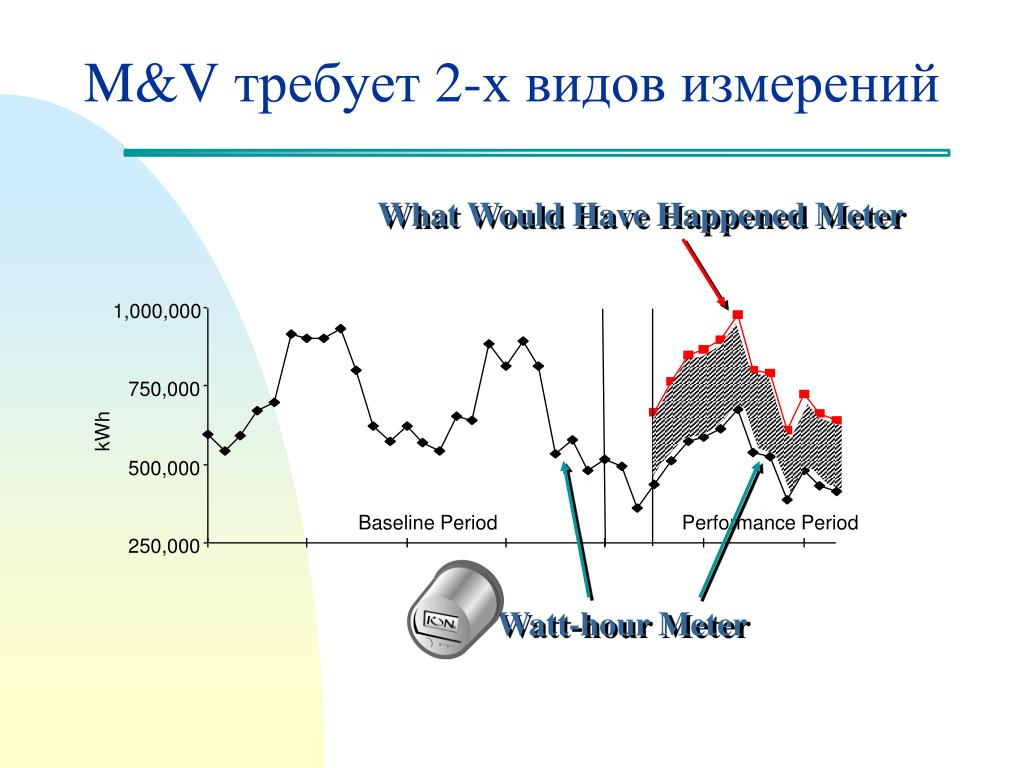

20. What Would Have HappenedMeter 1,000,000 750,000 kWh 500,000 Baseline Period Performance Period 250,000 Watt-hour Meter M&V требует 2-хвидовизмерений

21. Motors + VSDs Retrofit Isolation Boundary Whole Facility Measurement Boundary Ключевая концепция – Как много мы измеряем?

22. Ключевая концепция – Определение границ измерений • Метод «Всего объекта»: • Измеряетсявседля всего объекта: • Переоборудование И другиеизменения (существенные и несущественные факторы) • Часто используется общий счетчик • Метод «Локализации проекта»: • Измеряются только системы Проекта • Не учитывают других изменений • Игнорируется интерактивный эффект • Обычно требуются новые счетчики

23. Ключевая концепция – Определение границ измерений • Необходимо определить, что Вас интересует: • Если только Проект Переоборудования: • используйтеМетод Локализации Проекта. • Если общее потребление энергии на объекте: • используйте МетодВсего Объекта.

24. Ключевая концепция – Определение границ измерений • Терминология: • «Локализация Проекта» – Option A или B • «Всего Объекта» – Option C или D Две возможности для каждого Метода – дают определенную гибкость для различных ситуаций

25. M&V –практические действия Следующие действия (шаги) рекомендованы IPMVP для “measure & verify”«не затраченной энергии»: • Step 1: Сбор данных «базового энергоиспользования» (энергетические данныеи условия функционирования). • Step 2: Разработка специального Плана M&V для Проекта переоборудования. • Step 3: Верификация переоборудованных установок/систем их соответствие спецификациям Проекта. Калибровка счетчиков. • Step 4: Сбор измерительных данных после переоборудования, определения сэкономленных средств согласно Плана M&V.

26. Базовый курс • Мы фокусируемся на Основах, с тем чтобы Вы смогли проследить за развитием всего комплекса знаний в области M&V. • Это не университетский курс. Он предполагает знание основ измерения и статистики и коснется этих областей только поверхностно. • Ваша обязанность задавать вопросы. • Инструктор ответит на все вопросы. Вопросы, требующие дальнейшего ответа, возможно будут отложены до перерыва.

27. Выводы • IPMVP – Международный Протокол, созданный в 1996 году (1-я редакция), предназначен для измерения (оценки) уровня достигнутой энергоэффективности внедряемых проектов. • IPMVP имеет широкую международную практику применения, в развитых странах часто используется при арбитражных спорах в судах. • IPMVP постоянно развивается и совершенствуется. Используется региональная и национальная специфика, расширяется сфера его применения. • IPMVP должен найти достойное применения и в Украине (первая версия Протокола была переведена на укр.язык в 1997 году)…

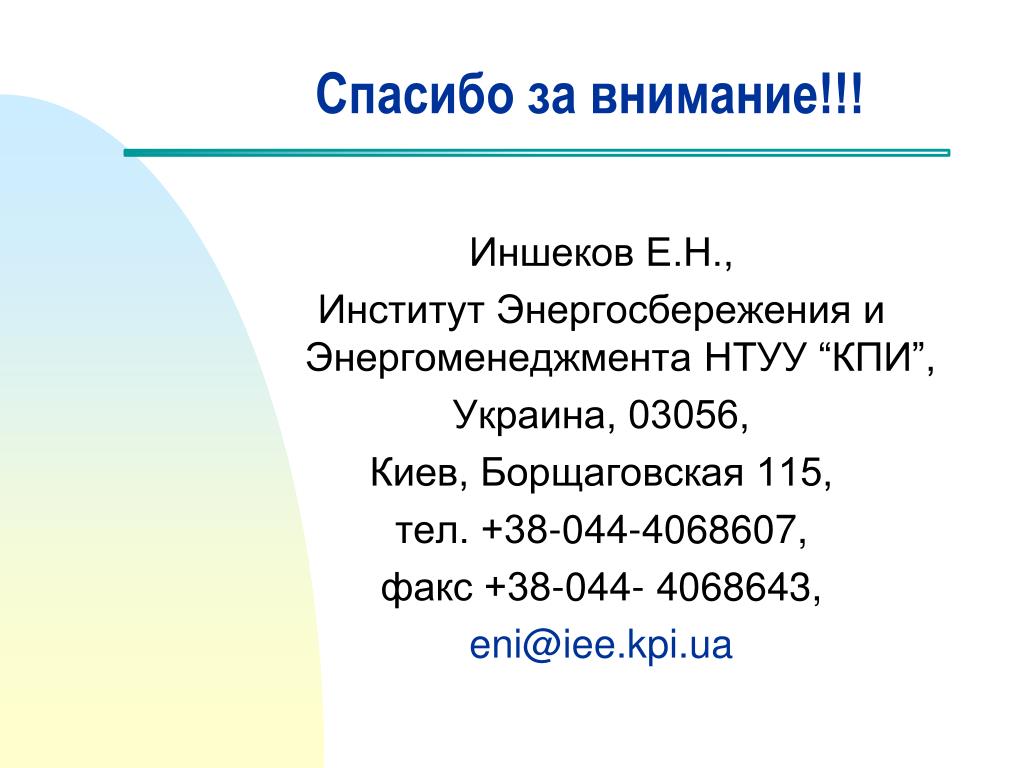

28. Спасибо за внимание!!! Иншеков Е.Н., Институт Энергосбережения и Энергоменеджмента НТУУ “КПИ”, Украина, 03056, Киев, Борщаговская 115, тел. +38-044-4068607, факс +38-044- 4068643, eni@iee.kpi.ua
