Gassdeteksjon:

1. Gassdeteksjon: Praktisk bruk og Erfaringer B&G tekniker Lars Olsen

2. Gassdeteksjon: Praktisk bruk og Erfaringer • 1. Teori rund gassdeteksjon. • 2. Forebyggende vedlikehold. • 3.Problemer/Feil/Feilalarmer. • 4. Praktiske problemstillinger.

3. Gassdeteksjon: Praktisk bruk og Erfaringer1. Teori rund gassdeteksjon. • Optiske detektorer: • Linjegassdetektorer: • Sieger: Searchline Excell • Punktdetektorer: • Simrad: GD10 og GD100 - Hydrokarbongass • Simrad: GD100 - CO2 gass • Akustiske detektorer: • Inova MM0100-EH6028 Ultrasonisk detektorer.

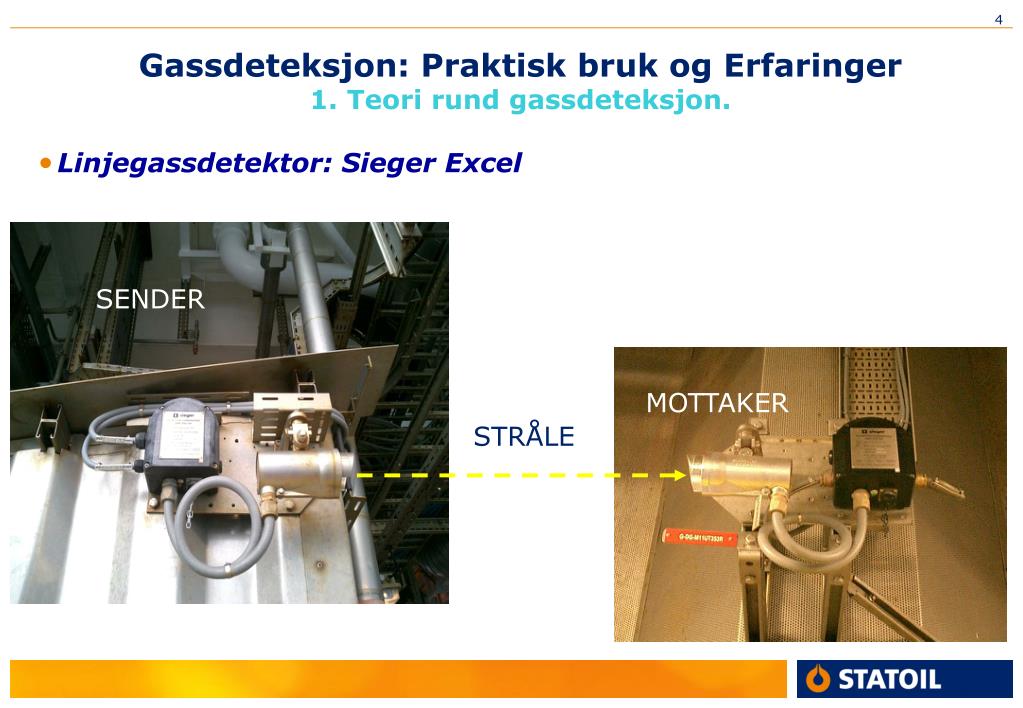

4. Gassdeteksjon: Praktisk bruk og Erfaringer1. Teori rund gassdeteksjon. • Linjegassdetektor: Sieger Excel SENDER MOTTAKER STRÅLE Utarbeidet av: EWU/HSG/AMO

5. Gassdeteksjon: Praktisk bruk og Erfaringer1. Teori rund gassdeteksjon. • Virkemåte for Sieger Searchline Excel linjegassdetektorer: • Senderen avgir en unik pulserende IR stråle med 4HZ og varighet på 1 mikrosekund. • Mottakeren består av en optisk lysmottakerenhet og signalbehandlingsenhet som avgir 4 - 20mA signal som tilsvarer 0 til 5 LELm gass.

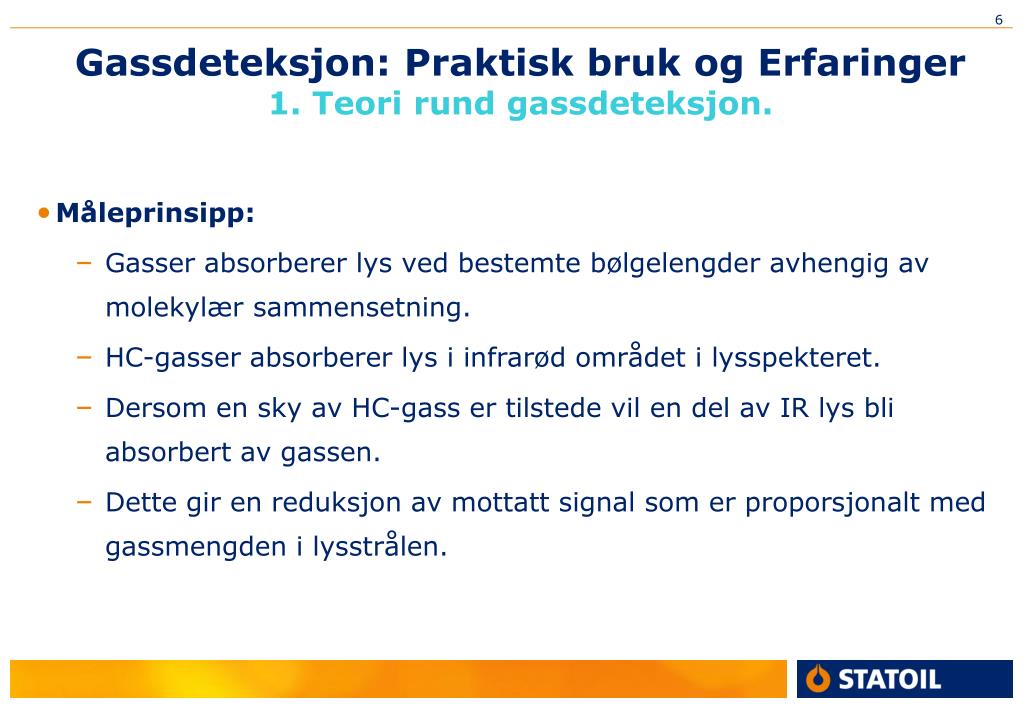

6. Gassdeteksjon: Praktisk bruk og Erfaringer1. Teori rund gassdeteksjon. • Måleprinsipp: • Gasser absorberer lys ved bestemte bølgelengder avhengig av molekylær sammensetning. • HC-gasser absorberer lys i infrarød området i lysspekteret. • Dersom en sky av HC-gass er tilstede vil en del av IR lys bli absorbert av gassen. • Dette gir en reduksjon av mottatt signal som er proporsjonalt med gassmengden i lysstrålen.

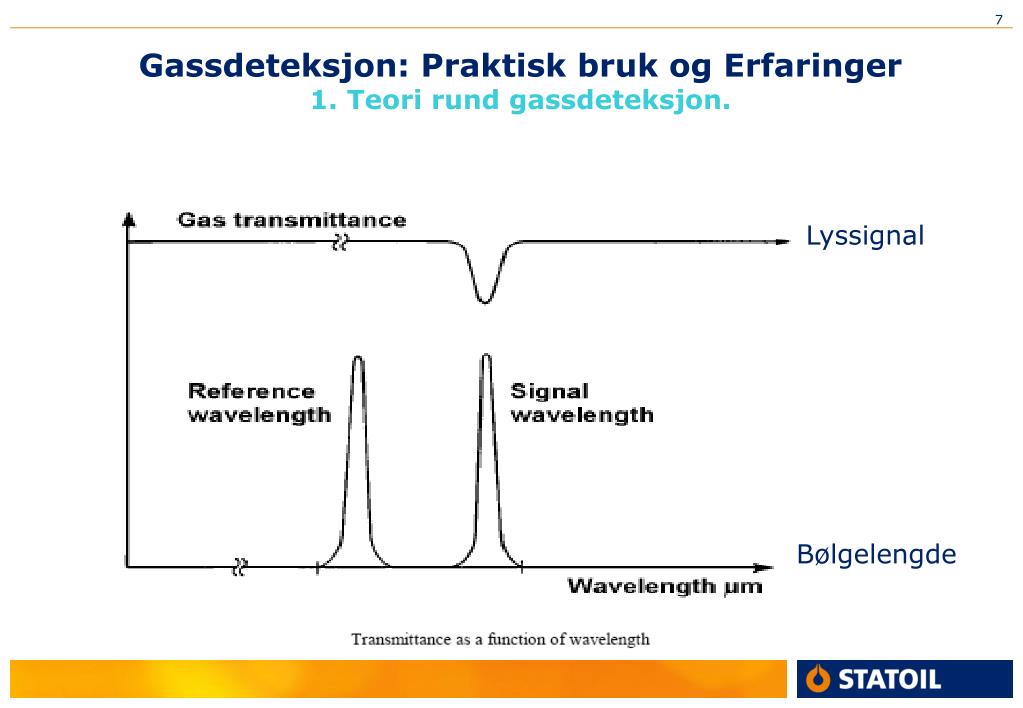

7. Gassdeteksjon: Praktisk bruk og Erfaringer1. Teori rund gassdeteksjon. Lyssignal Bølgelengde

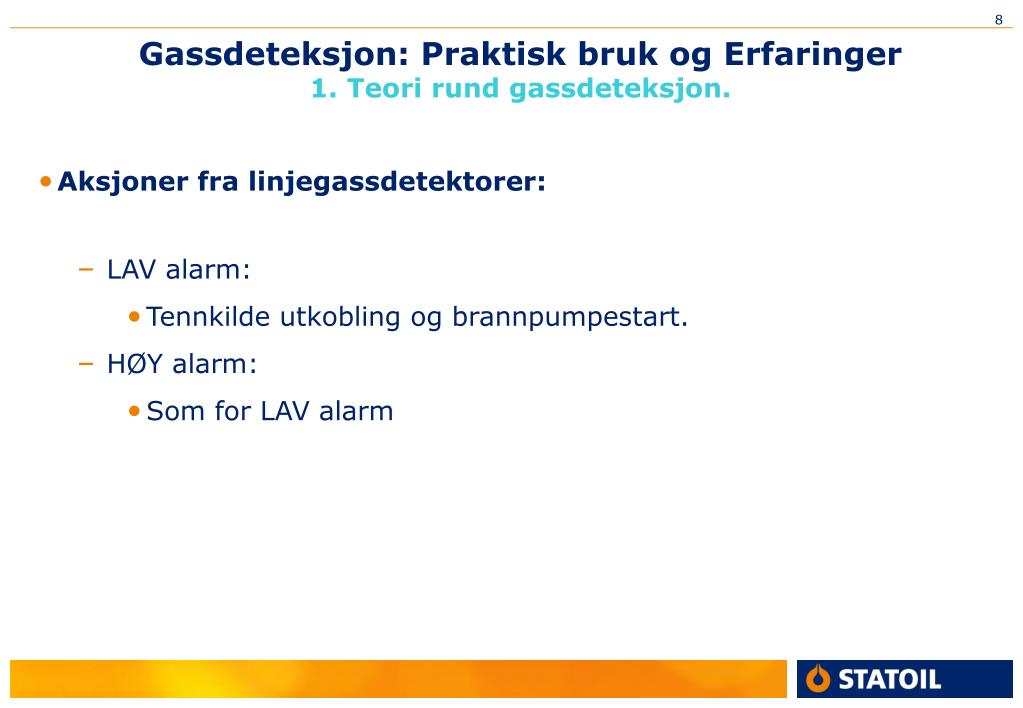

8. Gassdeteksjon: Praktisk bruk og Erfaringer1. Teori rund gassdeteksjon. • Aksjoner fra linjegassdetektorer: • LAV alarm: • Tennkilde utkobling og brannpumpestart. • HØY alarm: • Som for LAV alarm

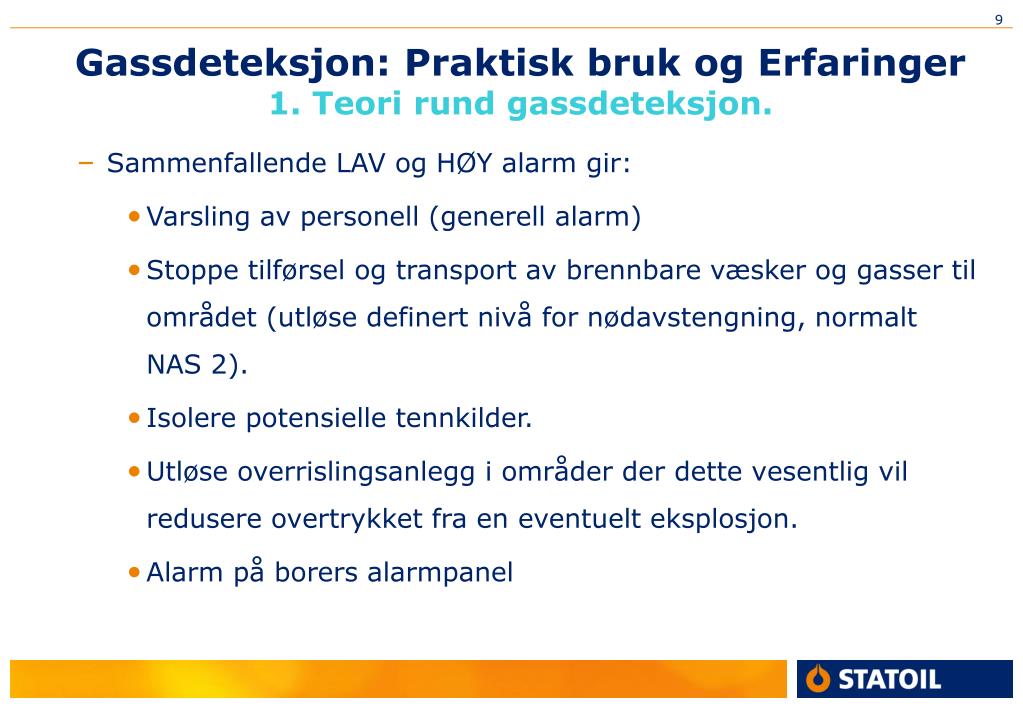

9. Gassdeteksjon: Praktisk bruk og Erfaringer1. Teori rund gassdeteksjon. • Sammenfallende LAV og HØY alarm gir: • Varsling av personell (generell alarm)  • Stoppe tilførsel og transport av brennbare væsker og gasser til området (utløse definert nivå for nødavstengning, normalt NAS 2).  • Isolere potensielle tennkilder. • Utløse overrislingsanlegg i områder der dette vesentlig vil redusere overtrykket fra en eventuelt eksplosjon.  • Alarm på borers alarmpanel

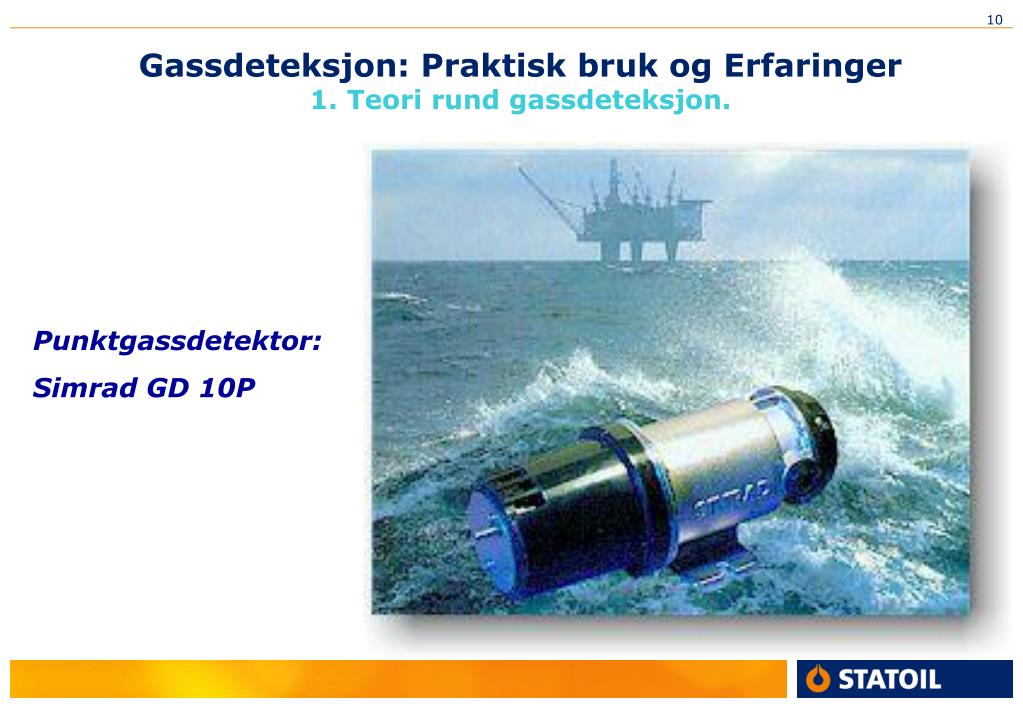

10. Gassdeteksjon: Praktisk bruk og Erfaringer1. Teori rund gassdeteksjon. Punktgassdetektor: Simrad GD 10P

11. Gassdeteksjon: Praktisk bruk og Erfaringer1. Teori rund gassdeteksjon. • Virkemåte GD10 og GD100: • Konseptet er basert på måling av IR stråling som passerer gjennom en gassmengde. • Måleprinsipp basert på IR absorbsjon. • Utstyrt med to stråler og to bølgelengder med separate optiske detektorer for maksimal stabilitet og pålitelighet. • Siden forskjellige gasser har forskjellige absorbsjonslinjer kan gasser lett identifiseres i hvilken frekvensområde de tilhører på lysspekteret hvor absorbsjonen blir målt. • Ved å sammenligne to lysstråler med forskjellige bølgelengder for en valgt gass og referanse gass vil andre gasser ikke påvirke resultatet og gi falske alarmer.

12. Gassdeteksjon: Praktisk bruk og Erfaringer1. Teori rund gassdeteksjon. • Strålene fra de to IR kildene passerer gjennom filtre for den målte bølgenlengden og referanse bølgelengden. • To stråler går til henholdsvis ”Main detector” og ”Compensation detector” hvor signalet blir forsterket, digitalisert og videresendt til mikroprosessoren. • Mikroprosessoren behandler signalene og kalkulerer gasskonsentrasjonen. • Videre blir signalet linearisert og omformet enten til spenning, strøm eller et digitalt utganssignal.

13. Gassdeteksjon: Praktisk bruk og Erfaringer1. Teori rund gassdeteksjon.

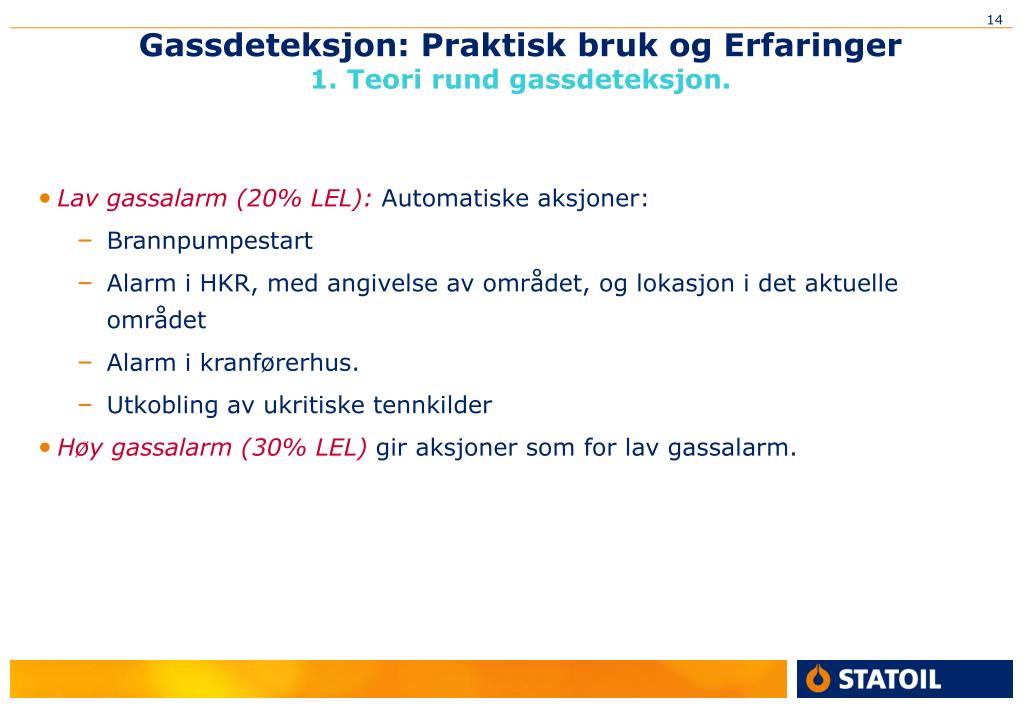

14. Gassdeteksjon: Praktisk bruk og Erfaringer1. Teori rund gassdeteksjon. • Lav gassalarm (20% LEL): Automatiske aksjoner:  • Brannpumpestart  • Alarm i HKR, med angivelse av området, og lokasjon i det aktuelle området  • Alarm i kranførerhus.  • Utkobling av ukritiske tennkilder  • Høy gassalarm (30% LEL) gir aksjoner som for lav gassalarm.

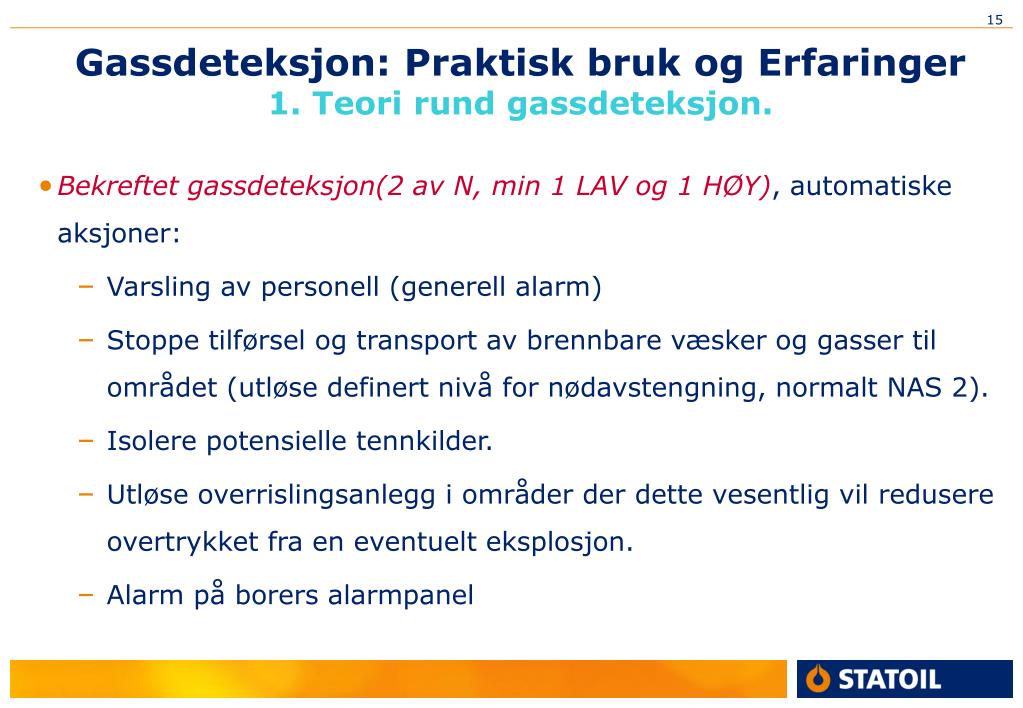

15. Gassdeteksjon: Praktisk bruk og Erfaringer1. Teori rund gassdeteksjon. • Bekreftet gassdeteksjon(2 av N, min 1 LAV og 1 HØY), automatiske aksjoner:  • Varsling av personell (generell alarm)  • Stoppe tilførsel og transport av brennbare væsker og gasser til området (utløse definert nivå for nødavstengning, normalt NAS 2).  • Isolere potensielle tennkilder. • Utløse overrislingsanlegg i områder der dette vesentlig vil redusere overtrykket fra en eventuelt eksplosjon.  • Alarm på borers alarmpanel

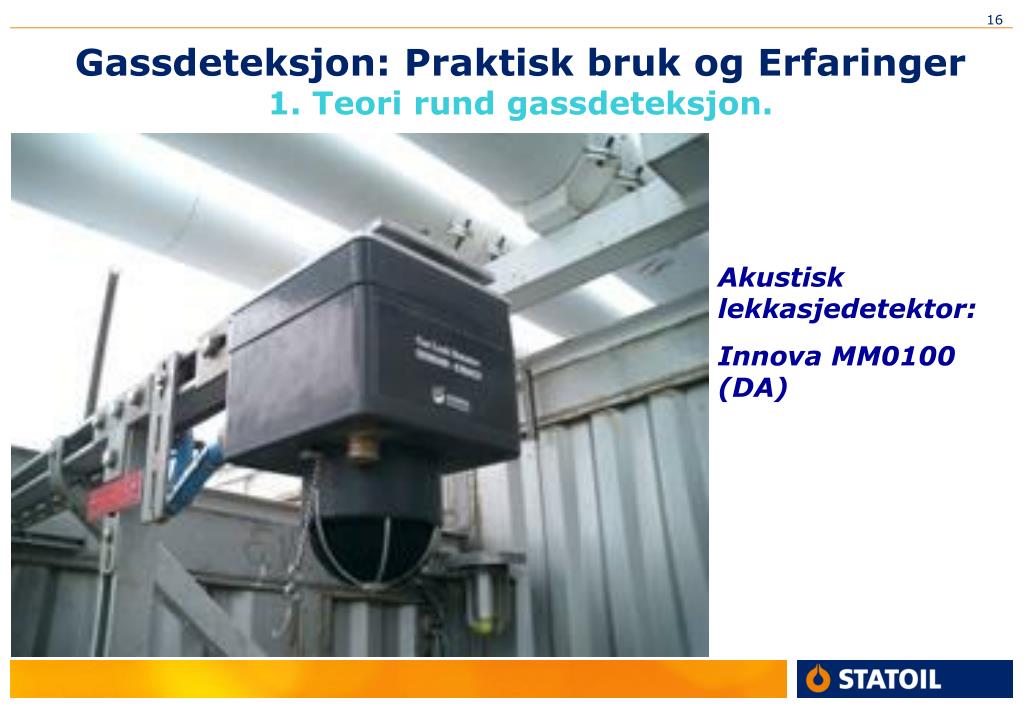

16. Gassdeteksjon: Praktisk bruk og Erfaringer1. Teori rund gassdeteksjon. Akustisk lekkasjedetektor: Innova MM0100 (DA)

17. Gassdeteksjon: Praktisk bruk og Erfaringer1. Teori rund gassdeteksjon. • Virkemåte akustiske detektorer: • Detektoren reagerer på lekkasje fra gass/ luft under trykk. Innova Ultrasonisk Gass Lekkasje Detektor baserer seg på prinsippet at en gasslekkasje avgir en en viss lydfrekvens i et gitt område (Ultrasonisk frekvensspekter: over 20kHz). • Denne detektoren har en mikrofon som er kalibrert til å detektere denne lydfrekvensen som en eventuell gasslekkasje vil gi. Detektorens alarm nivå i dB, må stilles ut i fra en forhåndsmålt ultrasonisk bakgrunnsstøy i det aktuelle området.

18. Gassdeteksjon: Praktisk bruk og Erfaringer1. Teori rund gassdeteksjon. • Aksjoner fra akustiske detektorer: • Alarm (15 sek. Tidsforsinkelse) • Utkobling av ukritiske tennkilder.

19. Gassdeteksjon: Praktisk bruk og Erfaringer2. Forebyggende vedlikehold. • Linjegassdetektorer Sieger Excel: • Vedlikeholdsfrekvens: 6 månedlig. • Teste 1 LELm og 3 LELm vha testfilter. • Test av blokkert stråle. • Vaske linse på sender og mottaker. • Eventuelt innjustering av detektor dersom det er behov for det.

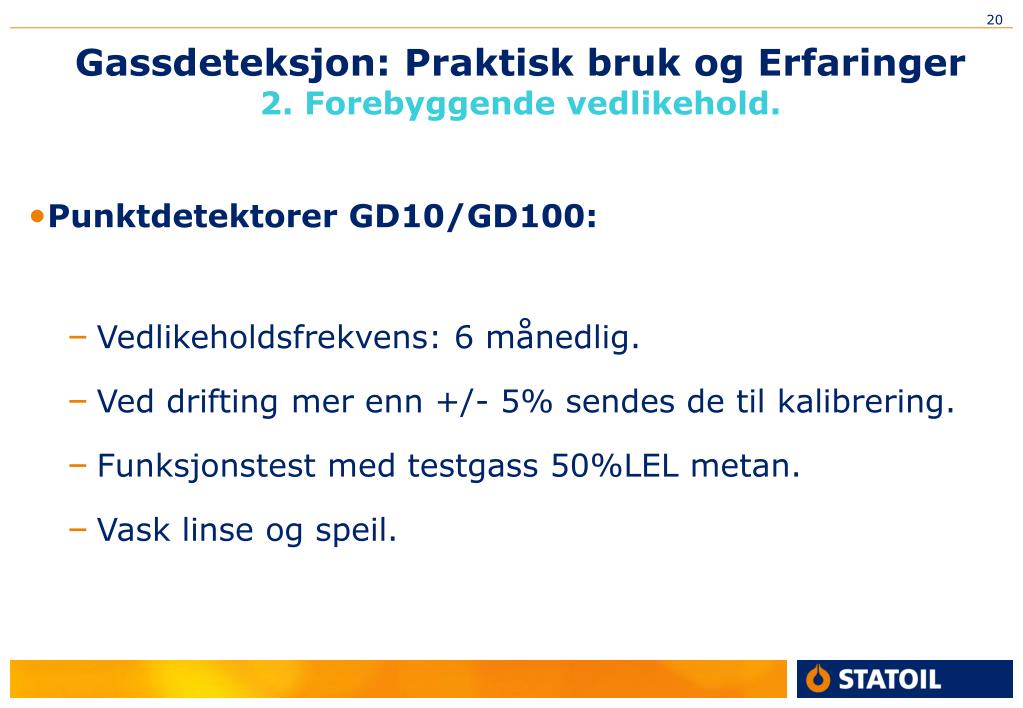

20. Gassdeteksjon: Praktisk bruk og Erfaringer2. Forebyggende vedlikehold. • Punktdetektorer GD10/GD100: • Vedlikeholdsfrekvens: 6 månedlig. • Ved drifting mer enn +/- 5% sendes de til kalibrering. • Funksjonstest med testgass 50%LEL metan. • Vask linse og speil.

21. Gassdeteksjon: Praktisk bruk og Erfaringer2. Forebyggende vedlikehold. • FV Akustiske detektorer Inova MM0100-EH6028: • Vedlikeholdsfrekvens: 12 månedlig. • Kontroller værbeskyttelse for maling/forurensning. • Overbro detektoren og sjekk ”Gain” ved hjelp av håndterminalen. • Kontroller tidsforsinkelsen fra en aktiverer lydsignalet med håndterminalen til det kommer alarm i SKR. • Kontroller detektoren for mekanisk skade.

22. Gassdeteksjon: Praktisk bruk og Erfaringer3.Problemer/Feil/Feilalarmer • Eksempler på problemer med linjegassdetektorer: • Skitten optikk pga saltavleiring. • Snøvær som tetter til glasset. • Tåke • Personell som klatrer opp for å jobbe og merker ikke at de bryter lysstrålen fra detektorene. • Malere langet malingsspan over kabelgater. Trodde ikke at det gjorde noe. • Bygget stillas foran detektorene. • Slått detektor ut av stilling med stillas rør. • Klatret på detektor som støtte.

23. Gassdeteksjon: Praktisk bruk og Erfaringer3.Problemer/Feil/Feilalarmer • Eksempler på problemer med optiske punktdetektorer: • Skitten optikk pga fuktighet, spesielt i luftinntak for HVAC. • Tåke. • Drifting

24. Gassdeteksjon: Praktisk bruk og Erfaringer3.Problemer/Feil/Feilalarmer • Akustiske detektorer blir aktivert ved: • Nålepikking • Sandblåsing • Boring med luftboremaskin • Bruk av ultrahøytrykksvasker • Fylling av Nitrogen med luftpumpe.

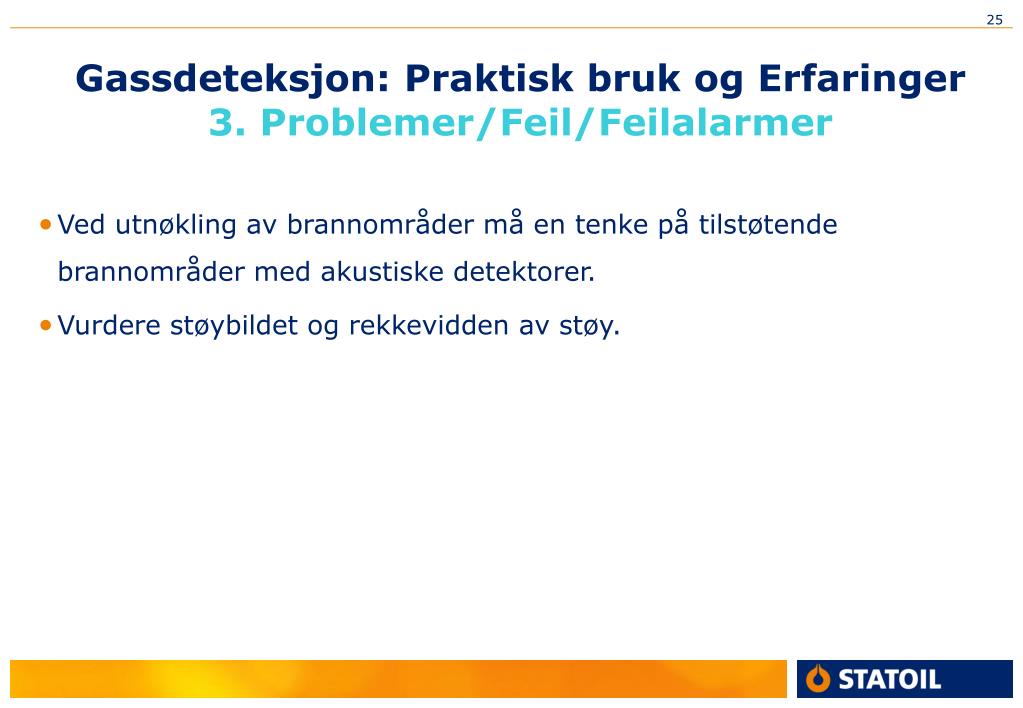

25. Gassdeteksjon: Praktisk bruk og Erfaringer3.Problemer/Feil/Feilalarmer • Ved utnøkling av brannområder må en tenke på tilstøtende brannområder med akustiske detektorer. • Vurdere støybildet og rekkevidden av støy.

26. Gassdeteksjon: Praktisk bruk og Erfaringer4. Praktiske problemstillinger • Ett mindre gassutslipp på Sleipner Riser plattform. • Utslippet skjedde på værdekket. Vindhastigheten var 40 knop fra vest • Max rate: ca 10 kg/s hydrokarbon gass ved totalt brudd av flenspakninger i fakkel-rør ved ventilene 27-HV154 og 43-CW141 • Totalt lekkasjetid :30 minutter • Alvorlighetsgrad: 3 (Gul)

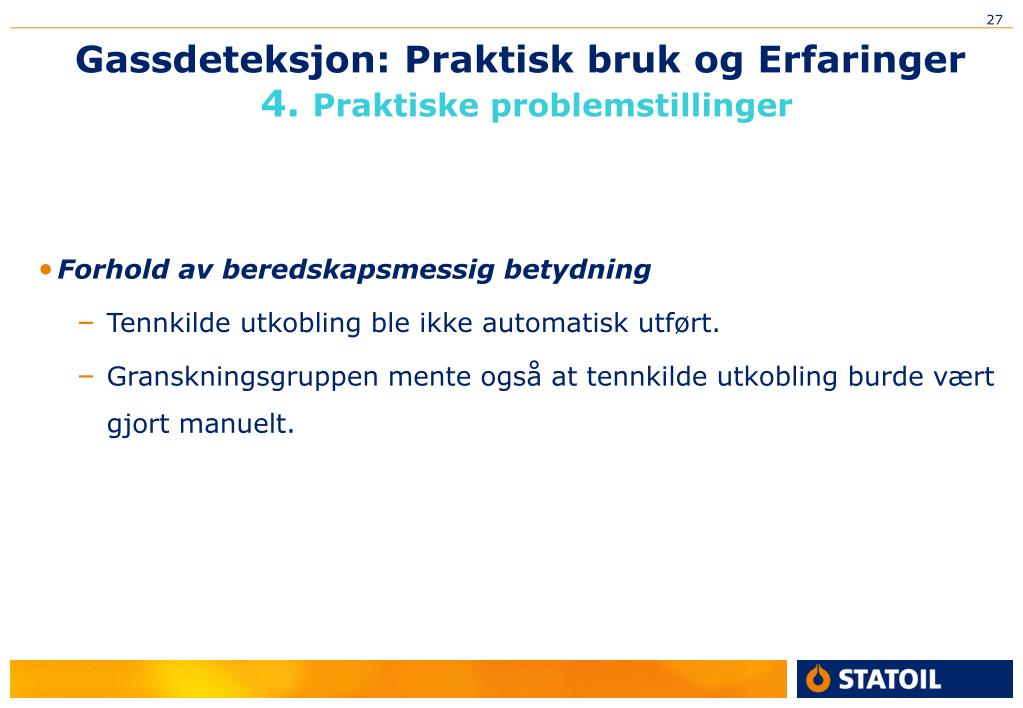

27. Gassdeteksjon: Praktisk bruk og Erfaringer4. Praktiske problemstillinger • Forhold av beredskapsmessig betydning • Tennkilde utkobling ble ikke automatisk utført. • Granskningsgruppen mente også at tennkilde utkobling burde vært gjort manuelt.

28. Gassdeteksjon: Praktisk bruk og Erfaringer4. Praktiske problemstillinger • Ingen konvensjonelle gassdetektorer ble utløst. • En ”overbroet” akustisk detektor ga alarm i HKR. • Sikkerhetssystem var satt ut av funksjon av HKR. • Overbroing av akustisk gassdetektor pga forventet støy fra kontrollventil 27-HV-154. • Anbefalinger om tiltak: • Langsiktig • Vurdere bruk av linjegassdetektorer over utstyr på værdekk.

29. Gassdeteksjon: Praktisk bruk og Erfaringer4. Praktiske problemstillinger • Kondensatlekkasje C04: • Lekkasjen ble oppdaget av en person. • Hverken katalytisk eller optiske punktdetektorer registrerte noe. • Gassen kunne luktes. • Kondensatet ga ikke avgass. • Detektorene ble funksjonstestet, virket OK. • I ettertid er det montert linjegassdetektorer i området.

30. Gassdeteksjon: Praktisk bruk og Erfaringer • Gassdetektorer er livreddere: • Hurtig deteksjon. • Pålitelig. • Ingen feilmeldinger. • Minimalt vedlikehold. • Lett å teste. • Ikke drifte.
