효율적 중앙관리형 S/W 실습실 운영 대학시장 표준 제안서 SOFTonNET, Inc. 2003.03.25.

1. 효율적 중앙관리형 S/W실습실 운영 대학시장 표준 제안서SOFTonNET, Inc.2003.03.25.

2. 목 차 • 제안 방향 • 대학내 S/W 운용상의 문제점 • 효율적인 실습실 운영 방안 • Z!Stream 도입에 따른 기대 효과 • 도입효과 • Z!Stream 제약 사항 • FAQ • Z!Stream 기술 소개

3. 제안 방향 S/W의 중앙 집중적 관리 • 각 Client에서는 S/W을 설치하지 않고 중앙 Server에서 인증만 받고 사용 • S/W 자원의 부족을 효율적으로 운영(S/W별 실습실 운영 불필요) 관리자 및 사용자의 편리성 • 관리자 편리성 • 관리자가 관리자 화면을 통해 S/W의 설치, 제거 , 사용자관리, 총사용자수 • (접속자수) 통계분석을 일괄적으로 처리. • 사용자 편리성 • 사용자는 기존의 환경과 같은 형태로 사용 함으로서 제품 도입에 따른 • 불편함 해소. 도입에 따른 비용 절감 • 시스템 구축 비용의 절약 • 제품의 특성상 시스템 구축에 도입되는 비용을 최소화 할 수 있어 도입비용을 절감 • 도입 후 비용 절감 • 각 프로그램의 유지보수(설치, 삭제, Upgrade)등과 관련한 비용 절감 • 신규 S/W구매 시 정확한 필요예측 과 효율적인 운영을 통하여 구매비용 절감.

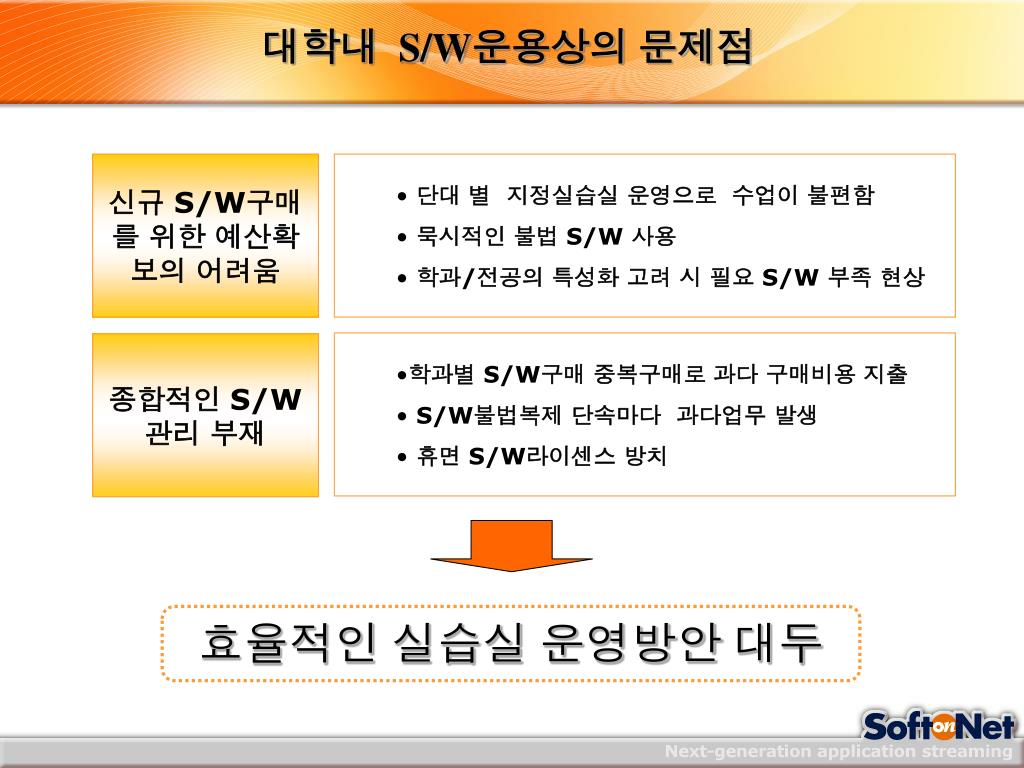

4. 대학내 S/W운용상의 문제점 신규 S/W구매를 위한 예산확보의 어려움 • 단대 별 지정실습실 운영으로 수업이 불편함 • 묵시적인 불법 S/W 사용 • 학과/전공의 특성화 고려 시 필요 S/W 부족 현상 • 학과별 S/W구매 중복구매로 과다 구매비용 지출 • S/W불법복제 단속마다 과다업무 발생 • 휴면 S/W라이센스 방치 종합적인 S/W관리 부재 효율적인 실습실 운영방안 대두

5. SOD (Software-on-Demand) 효율적인 실습실 운영방안 중앙관리 S/W 실습실 구현으로 동적인 사용환경 구축! • 각각의 PC에 S/W를 설치 하지 않는 방안 • 솔루션 도입에 따른 별도의 H/W 투자가 없는 방안 • 기존의 사용 환경에 구애 받지 않는 사용환경 구축 방안 • 기존과 같은 사용 환경을 제공함으로써 IT도입에 따른 불편최소화

6. 중앙집중 S/W관리에 따른 관리비용의 절감 및 관리의 편의성 실시간 S/W 배포를 통한 Apps활용의 극대화 실습실내 S/W 고정 설치로 인한 실습실별 사용 제약 완화 원활한 S/W의 공급으로 H/W 자원 활용의 극대화 S/W 자원의 실시간 사용 현황 파악 가능 사이버 대학 적용 시 재택 학습 및 완전한 실습 환경 제공 가능 Z!Stream 도입에 따른 대학측의 기대 효과

7. S/W의 검색 및 실시간 이용 캠퍼스 내 장소 및 환경에 제약 없이 원하는 S/W 액세스 가능 수업 후 실습 및 과제수행 시 필요한 S/W 활용 가능 고가, 희귀 S/W의 시분할 활용 극대화 필요한 S/W의 원활한 공급 및 유지보수 감소로 인하여 사용 가능 한 PC수량 증가 Z!Stream도입에 따른 학생측의 기대 효과

8. 도입 효과 요약 • 중복 투자 방지 • S/W구매 비용 절감 • 예산집행의 효율화 재단 Z!Stream 도입효과 학생 교직원 • S/W 자원 활용 및 관리 문제 해결 • 불법 S/W근원적 차단 • Any time, Any where • 필요 자원의 활용 가능

9. Z!Stream은 대학내 소요 S/W를 중앙 서버(현 보유 서버상에 운용 가능)에 집중 저장하고 (중앙도서관과 같은 개념) 교직원 및 학생들이 필요 시 항상 서버에 접속하여 원하는 S/W를 끌어다 쓸 수 있는 미들웨어 솔루션임. 이러한 미들웨어를 응용 S/W스트리밍, Software-on-Demand, Client-based ASP Solution, S/W Shuttle등으로 명명하기도 함. 즉, 기존의 이동성이 없는 S/W에 부가적으로 이동성을 부여하는 기능을 Z!Stream이 수행함. S/W를 직접 설치하여 사용하던 방식에서 보다 미래지향 적인 원하는 S/W를 원격지 서버로부터 필요 시 마다 액세스 하여 사용 하는 방식으로 고가의 S/W자원을 보다 효율적으로 활용하기 위한 방법임. 과거 유사한 ASP기술로서 더미터미널 방식의 서버 기반 ASP솔루션과 크게 대비됨. Z!Stream의 기술 소개

10. Z!Stream™ service가 어려운 경우 Network 상황이 좋지 않은 경우 (네트워크의 병목구간 및 10M bandwidth) Client가 저 사양인 경우 Client의 OS 환경이 매우 복잡한 경우 (응용프로그램 설치/삭제가 빈번했던 컴퓨터) Package 제작 불가 요인 Network license (SPSS,Matlab,Auto CAD 네트웍 버젼) Hard coding : 소스 자체를 바꾸기 전에는 불가능 (VRSD, MFSD) Software lock :네트웍으로 확인하는 것, 다른 프로그램을 사용하는 것 (3DMAX, AUTO CAD) CD를 요구하는 것 (,대부분의 Game,virtual CD-ROM 지원 불가) Hardware lock Package 제작이 어려운 경우 DB access가 잦은 것 (MIS 프로그램) ERP (더 존 : 예외, DB 를 쓰지 않고 자체 파일로 처리) 자체 개발한 프로그램 (Application) (live update 기능이 있는 것, HTS) Z!Stream™ 제약 사항

11. Z!Stream™사용을 위한 Server 권장 사양 (Hardware) Streaming을 위한 빠르고 안정적인 network 환경 서버용으로 설계되어 판매되는 시스템 (PIII 급 cpu, 1GB Memory) Package upload를 위한 disk 공간 (10G 이상) Z!Stream™사용을 위한 Server 권장 사양 (Software) MS Windows 2000 , Linux , Unix (java 지원 계열) Z!Stream™사용을 위한 Client 권고사양 (Hardware) P-III급 이상 CPU (500 MHZ이상) Win9x : 64MB이상, Windows2000/XP :128 MB 이상 Memory Application streaming 을 사용하기 위한 양호한 network 환경 Application cache를 저장할 충분한 disk space (5GB이상) Local Application을 사용하기 위한 권장 사양보다 10~20% 정도 좋은 성능의 PC Z!Stream™사용을 위한 Client 권고사양 (Software) Windows 98/98SE/ME or Windows 2000/XP series Windows 95/NT 등은 제품의 단종 및 사용자가 적어 지원하지 않음 Internet Explorer 5.5 이상 백신 소프트웨어의 설치를 권장 FAQ

12. FAQ [계속] • Z!Stream™과 지적 재산권

13. S/W 원격 배포 솔루션 • Z!Stream™과 지적 재산권 가정 SON이라는 회사에는 A, B 2대의 PC가 있는데, Application의 License는 Stand Alone License 1 Copy가 있다. 이 Application을 A PC에서 사용하다가 B PC에서 사용할 수 있는 방법은 무엇인가? (PC 및 Application License는 SON 소유) 기존 S/W 원격 배포 솔루션 Z!Stream 방법 A PC B PC A PC B PC A PC B PC 제거 설치 제거 설치 제거 설치 관리자 서버 서버 포팅 포팅 관리자 관리자 개념적 차이 동일

14. Concurrent 개념과의 차이 • Z!Stream™과 지적 재산권 기존 S/W 원격 배포 솔루션 Z!Stream Concurrent 방법 관리자 관리자 관리자 관리자 포팅 포팅 포팅 Meter 서버 서버 서버 A PC B PC A PC B PC A PC B PC A PC B PC 제거 설치 제거 설치 설치 설치 제거(실시간) 설치 (실시간)

15. Z!Stream 구축사례 - J大學 WEB • Web Interface • 사용자 인증 • 간편한 UI 메인 전산실 Gigabit Ethernet Backbone • Z!Stream Server • 동시 500 User • Load Balancing • Database • 기존 학사DB이용 • 사용자 인증확인 공학1관 … 공학3관 … 공학5관 • 서버 사양 • Sun Enterprise 3500 • 한글 Solaris 8 for Sparc • Memory 2GB • Gigabit Ethernet • Disk Free Space : 10GB • Web Server : Apache 1.3.19 • DB Server : MySQL 3.23.42 • Z!Stream Server v2.0 탑재 … … 실습실1 실습실2 실습실6 실습실7 실습실9 실습실10 • 장소에 관계없는 유연한 강의 실습 운영 환경구축 • 단순히 OS만을 설치하여 손쉬운 관리 환경구축 • 각각의 공학관은 10/100Mbps Switch로 연결 • 클라이언트 PC는 Windows98/ME/2000 환경

16. 기술 소개

17. Application Streaming 개요 (Software On Demand) 개개인 및 각 실습실의 PC에 프로그램을 설치하지 않고 학교의 메인전산실에 S/W Streaming서버를 구축, 다양한 응용 소프트웨어를 설치해 두고, 학교내 직원/학생들이 학교내 어디서든지 프로그램을 자유롭게 사용(인증후)할 수 있는 S/W Streaming 시스템 으로, S/W을 효율적으로 운영할 수 있고 S/W 구매비용 및 관리비용을 절감할 수 있습니다. 관리효율 극대화 기존 관리 방식 ASP 관리 방식 비용 절감 효과 Clients PC S/W Streaming Server 사용자인증 Clients PC ……. ……. ……. 1회 설치 !!! 개별 설치

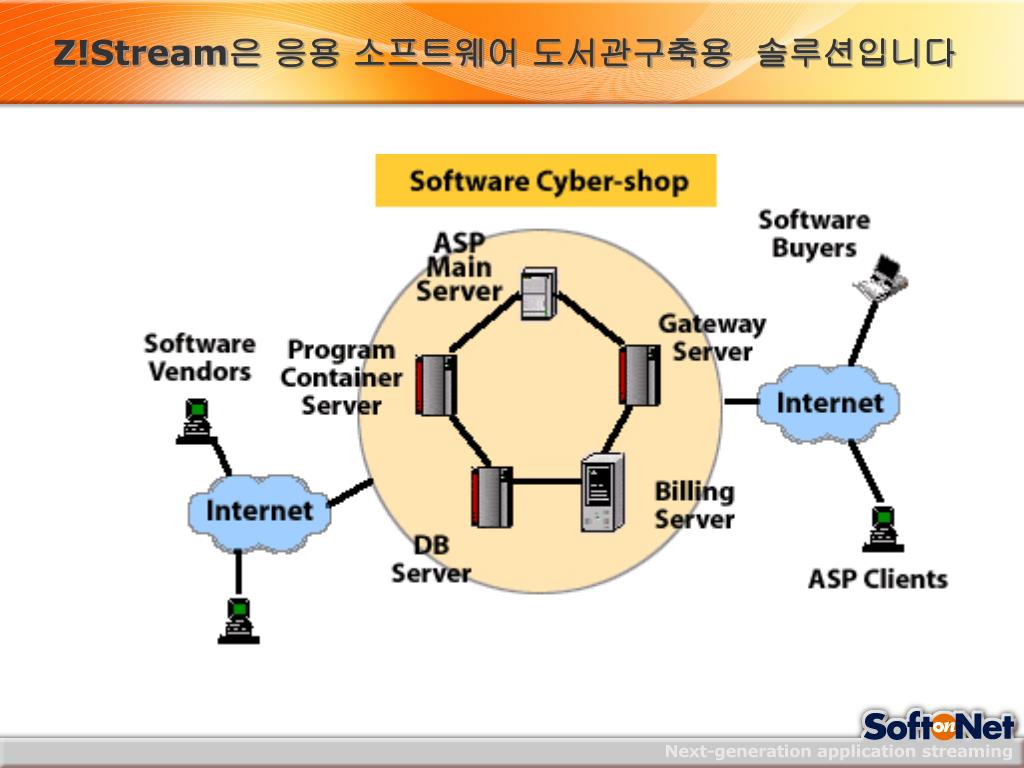

18. Z!Stream은 응용 소프트웨어 도서관구축용 솔루션입니다

19. … EXE.모듈 만 수행 Software On Demand 개요 • 프로그램을 데스크탑 컴퓨터에서 수행 • 다운로드 없이 수행가능 • 중앙 집중형 소프트웨어 관리 및 보안 실행시 페이지들만 클라이언트로 전송됨. …교내 네트웍망 ...

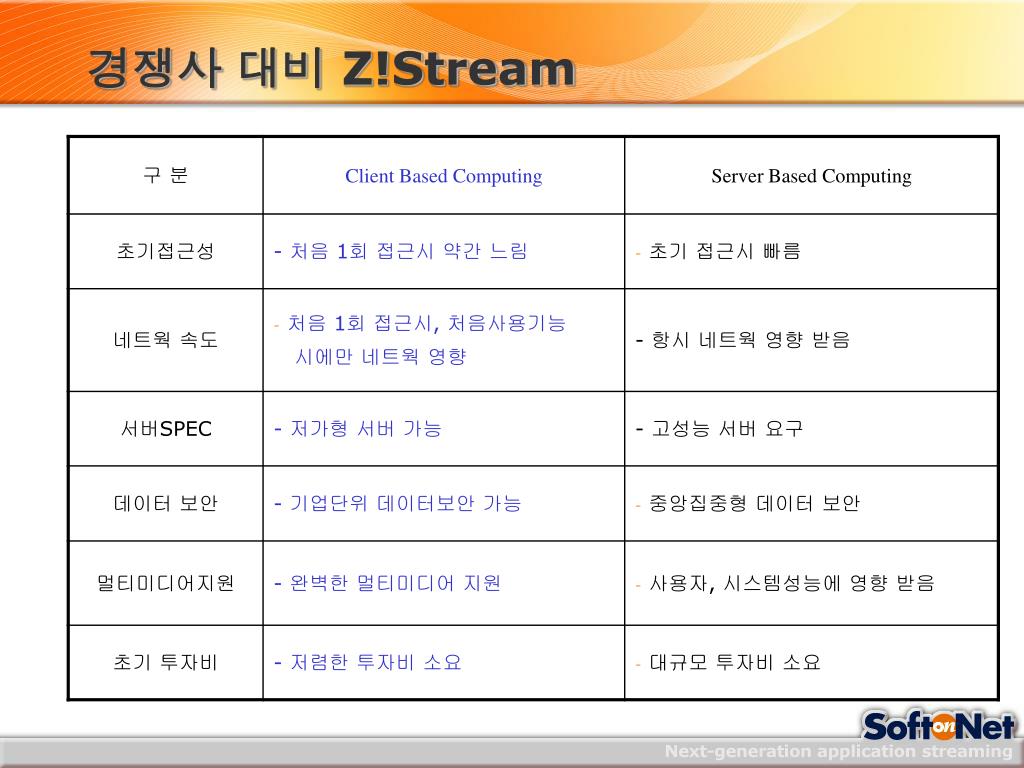

20. 경쟁사 대비 Z!Stream

21. Z!Stream 특징 요약 • 요 약 • Clinet Based Computing : DATA보호, 멀티미디어 서비스 지원 등의 효율성 • Streaming and On-demand Fetching : 필요한 시점에 필요한 만큼 데이터를 전송하여 전송속도 극대화 • Caching Support : 속도 향상을 지원하기 위한 사용자 Cache 지원 • Support Any legacy Application : Windows기반 다양한 어플리케이션 지원 • Modify Free : 기존 응용프로그램도 즉시 ASP 서비스 가능 • Load-Balancing and Clustering : 다수의 사용자 지원을 위한 분산서버 및 부하 분산시스템 구축 • Billing System : 사이트 운영을 위한 다양한 과금 체계 지원모듈 제공

22. 특징1. Client Based Computing !!! [ 당사 Z!Stream: Client Based Computing ] [경쟁사 WBT: Server Based Computing ] [서버 시스템] [서버 시스템] S/W S/W Data … … … … 처리 중 처리 중 필요한 데이터만 요구 요구한 데이터만 전송 클라이언트의 모든 동작이 서버로 전달 서버의 처리 후 클라이언트로 전송 처리 중 … … … … 처리 중 … … … … Data 서버의 과부하 초래 네트웍 트레픽 증가 높은 사양의 서버시스템 필요 서버의 작업량 극소화

23. … … … 특징2. AnyTime.. AnyWhere !!! • 직접/원격설치에 걸리는 시간적인 제한, 특정 실습실에 구애 받지 않는 다양한 실행 환경 제공 • 강의 스케쥴의 효율적인 적용 및 실습실 운영의 효율성 제공 [서버 시스템] …. 실습실N 실습실1 실습실2

24. 특징3. 다양한 응용프로그램 지원 !!! • MS-Windows 기반의 다양한 응용프로그램을 지원 • Business & Office 제품군 : MS Office, 아래아한글, 훈민정음등 • Graphics & Multimedia 제품군 : Photoshop, Namo,Auto-CAD,3D-MAX • 교육용 CD Title : 위니더푸, MS MiniSchool, Tazan, 벅스라이프 등 • 게임 제품군 : Starcraft, Age of kings 등

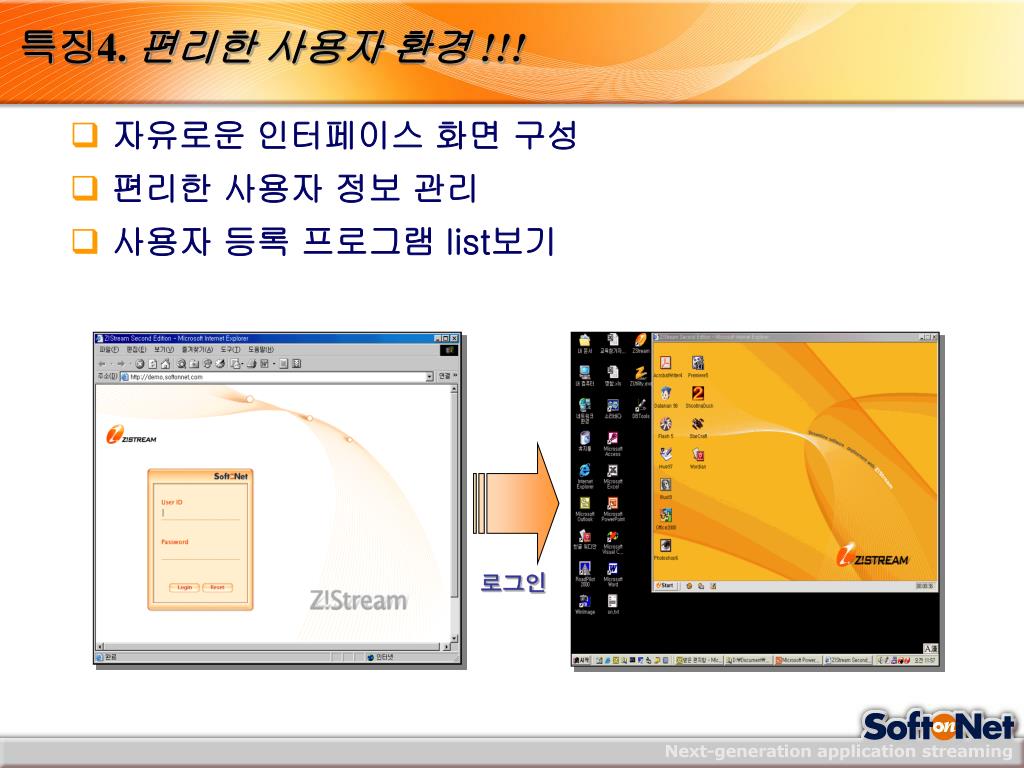

25. 특징4. 편리한 사용자 환경 !!! • 자유로운 인터페이스 화면 구성 • 편리한 사용자 정보 관리 • 사용자 등록 프로그램 list보기 로그인

26. Z!Stream 실행화면

27. 특징5. 간편한 관리자 화면 !!! • IP대역별 관리가능 • 사용자/그룹/프로그램별 관리 • 각 프로그램에 대한 라이센스 중앙관리 서버별 프로그램 관리 사용자/그룹별 프로그램 할당

28. 중앙집중 S/W관리에 따른 관리비용의 절감 및 관리의 편의성 실시간 S/W 배포를 통한 간접적 Apps활용의 극대화 실습실내 S/W 고정장착으로 인한 실습실의 수업할당 제약 완화 강의계획서 작성에 따른 컴퓨터실습실 배치 및 S/W할당 자동화 처리 (Option) 사용가능한 PC댓수의 극대화 (Z!Shield 동반 활용시) 원격 PC모니터링으로 학내 PC상황 실시간 파악 가능(Z!Interactive 동반 활용시) 사이버 대학 적용시 재택학습 및 완전한 실습 가능 Z!Stream 도입에 따른 대학측의 기대 효과

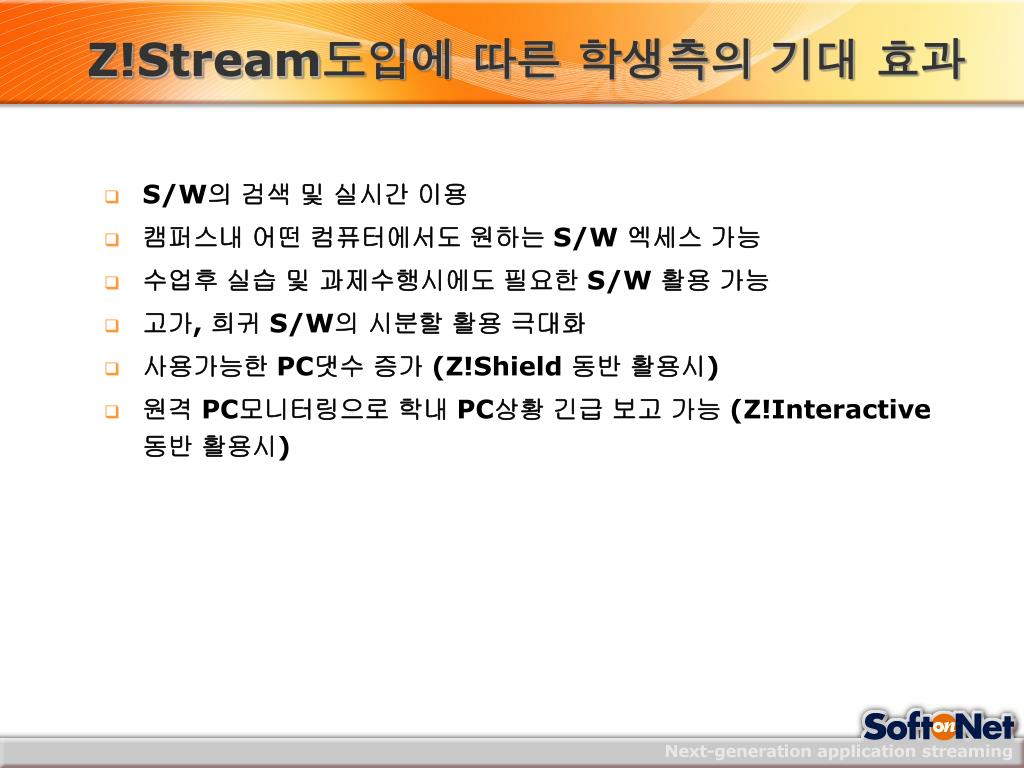

29. S/W의 검색 및 실시간 이용 캠퍼스내 어떤 컴퓨터에서도 원하는 S/W 엑세스 가능 수업후 실습 및 과제수행시에도 필요한 S/W 활용 가능 고가, 희귀 S/W의 시분할 활용 극대화 사용가능한 PC댓수 증가 (Z!Shield 동반 활용시) 원격 PC모니터링으로 학내 PC상황 긴급 보고 가능 (Z!Interactive 동반 활용시) Z!Stream도입에 따른 학생측의 기대 효과

30. Z!Stream은 대학내 소요 S/W를 중앙 서버(현 보유 서버상에 장착 가능)에 집중 저장하고 (중앙도서관과 같은 개념) 교직원 및 학생들이 필요시 항상 서버에 접속하여 원하는 S/W를 끌어다 쓸 수 있는 미들웨어 솔루션임. 이러한 미들웨어를 응용 S/W스트리밍, Software-on-Demand, Client-based ASP Solution, S/W Shuttle등으로 명명하기도 함. 즉, 기존의 이동성이 없는 S/W에 부가적으로 이동성을 부여하는 기능을 Z!Stream이 수행함. PC에 과거에는 S/W를 직접 설치하여 사용하던 방식에서 보다 미래지향적인 원하는 S/W를 원격지 서버로부터 필요할 때 끌어다 씀으로써 고가의 S/W자원을 보다 효율적으로 활용하기 위한 방법임. 과거 유사한 ASP기술로서 더미터미널 방식의 서버 기반 ASP솔루션과 크게 대비됨 (별첨 PPT파일 참조 요) Z!Stream의 기술 소개 요약

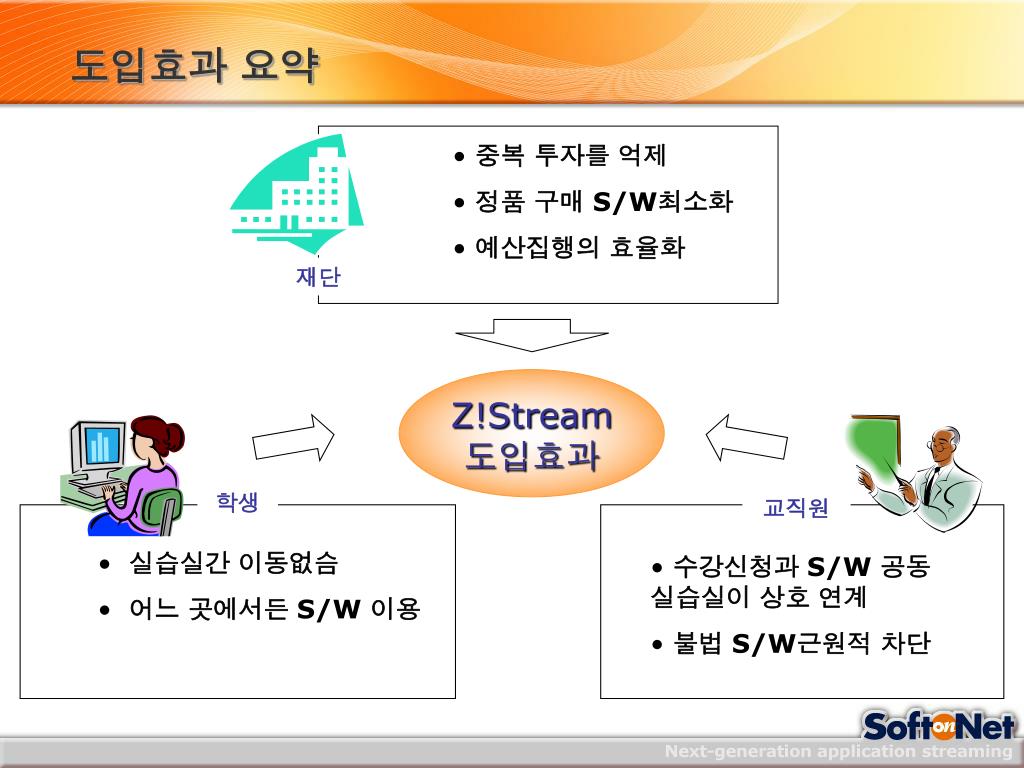

31. 도입효과 요약 • 중복 투자를 억제 • 정품 구매 S/W최소화 • 예산집행의 효율화 재단 Z!Stream 도입효과 학생 교직원 • 실습실간 이동없슴 • 어느 곳에서든 S/W 이용 • 수강신청과 S/W 공동 실습실이 상호 연계 • 불법 S/W근원적 차단

32. 관리업무의 경감

33. 시스템 구성

34. 구성 Module

35. Software Requirements • Server • Client - Windows 95, 98, ME - Windows 2000
