2.3 地球的辐射与地物波谱 2.3.1、太阳辐射与地表的相互作用

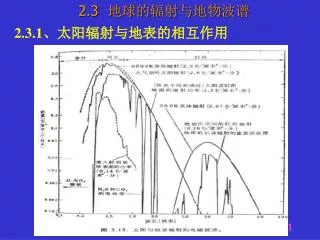

2.3 地球的辐射与地物波谱 2.3.1、太阳辐射与地表的相互作用 地球辐射的分段特性
2.3 地球的辐射与地物波谱 2.3.2、地表自身热辐射 地表物体的辐射遵循基尔霍夫定律: 地球辐射接近于300K黑体辐射,但由于大气影响(主要是吸收),实际的辐射曲线未不平滑的折线。
2.3 地球的辐射与地物波谱 2.3.2、地表自身热辐射 发射波谱曲线:温度一定时,物体的比辐射率随波长变化,表示这种变化的曲线称物体的发射波谱曲线。 发射波谱曲线,是识别地物的重要方法之一。
2.3 地球的辐射与地物波谱 2.3.3、地物反射波谱特征 • 研究地物反射光谱的意义: • 被动遥感在遥感探测中占重要地位,主要为反射太阳辐射 • 可准确识别地面目标 • 到达地面的太阳辐射能量(I)可分为三部分:反射(R)、吸收(A)、透射(T) • 绝大多数物体对可见光不具 • 备透射能力。有些物体对特 • 定波长电磁波具有透射能力。
2.3 地球的辐射与地物波谱 2.3.3、地物反射波谱特征 反射率: 反射能量与总入射能量的百分比 =(P/P0)*100% 反射率大小与物体本身的性质和表面状况、波长、入射角等有关 三种反射状况:镜面反射、漫反射、方向反射 朗伯面:对于漫反射面,当入射照度一定时,从任何角度观察反射面,其反射亮度是一个常数,这种反射面称朗伯面 实际物体多数为方向反射,介于镜面和朗伯面间
2.3 地球的辐射与地物波谱 2.3.3、地物反射波谱特征 实际物体的反射,介于镜面反射和漫反射之间。在入射辐照度相同时,反射辐射亮度的大小既与入射方位角和天顶角有关,也与反射方向的方位角与天顶角有关。 入射辐照度Ii由两部分组成,一部分是太阳的直接辐射,其辐照度大小与太阳天顶角θi和日地距离D有关;另一部分是太阳辐射经过大气散射后又漫入射到地面的部分,其辐照度与入射角无关。
2.3 地球的辐射与地物波谱 2.3.3、地物反射波谱特征 反射波谱:研究地物反射率随波长的变化规律 识别地物 地物反射曲线的形态相差很大,表明反射率随波长变化的规律不同 图:植被、水体、干的土壤
2.3 地球的辐射与地物波谱 2.3.3、地物反射波谱特征
2.3 地球的辐射与地物波谱 2.3.3、地物反射波谱特征 植被的光谱曲线: 可分为三段: 0.4-0.76m: 有一个小的反射峰,位于绿色波段(0.55 m ),两边(蓝、红)为吸收带(凹谷) 0.76-1.3 m: 高反射,在0.7 m处反射率迅速增大,至1.1处有峰值 1.3-2.5 m: 受植物含水量影响,吸收率增加,反射率下降,形成几个低谷
2.3 地球的辐射与地物波谱 2.3.3、地物反射波谱特征 土壤:没有明显的波峰波谷 土质越细反射率越高,有机质含量越高含水量越高,反射率越低
2.3 地球的辐射与地物波谱 2.3.3、地物反射波谱特征 水体:反射主要在蓝绿波段,其它波段吸收都很强,近红外吸收更强。水中含泥沙时,可见光波段反射率会增加,峰值出现在黄红区。水中含叶绿素时,近红外波段明显抬升。
2.3 地球的辐射与地物波谱 2.3.3、地物反射波谱特征 不同叶绿素含量时水体的波谱曲线
2.3 地球的辐射与地物波谱 2.3.3、地物反射波谱特征 岩石:形态各异,没有统一的变化规律

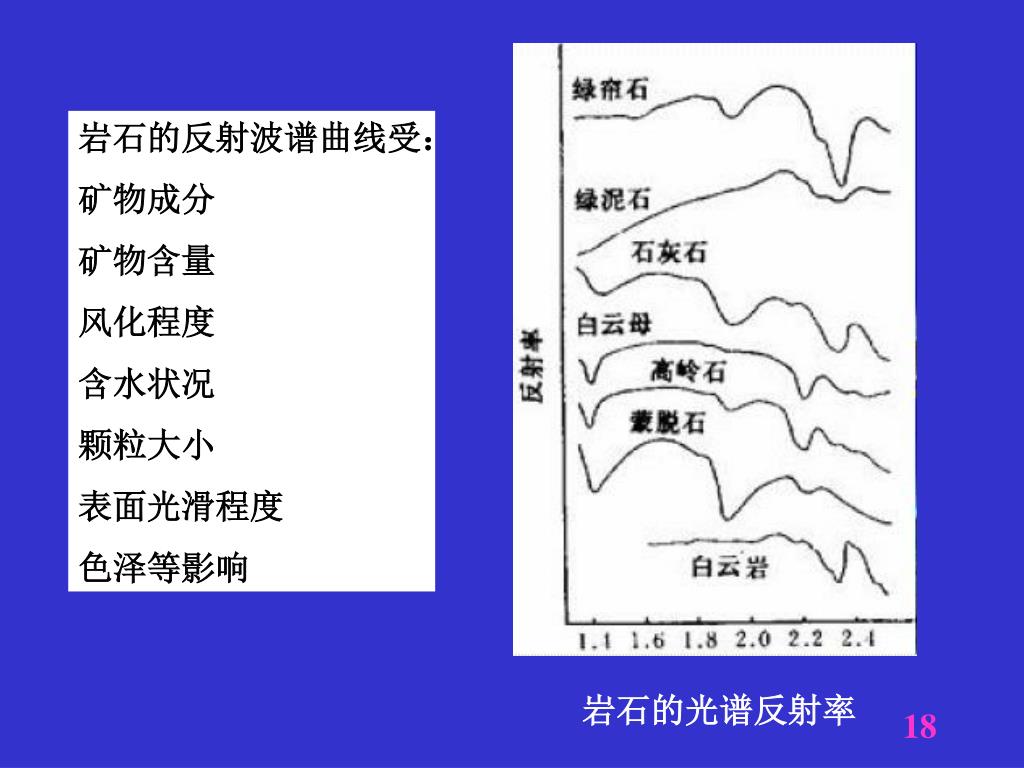

岩石的反射波谱曲线受: 矿物成分 矿物含量 风化程度 含水状况 颗粒大小 表面光滑程度 色泽等影响 岩石的光谱反射率
2.3 地球的辐射与地物波谱 2.3.4、地物波谱特性的测量—测量理论 (1)双向反射分布函数BRDF( bidirectional reflectance distribution function) 七十年代初Nicodemus给出了二向性反射分布函数的迄今最完善的定义 意义: 引起反射的增量/入射有一微增量 入射辐射天顶角; 入射辐射方位角; 反射辐射方位角; 反射辐射天顶角; 分子分母均为两个无穷小量,实际测量中很少采用。
2.3 地球的辐射与地物波谱 2.3.4、地物波谱特性的测量—测量理论 (2)二向反射因子(BRF) BRF:在给定的立体角锥体所限制的方向内,在一定的辐照度和观测条件下,目标的反射辐射通量与处于同一辐照度和观测条件的标准参考面(理想朗伯反射面)的反射辐射通量之比。
2.3 地球的辐射与地物波谱 2.3.4、地物波谱特性的测量—测量方法 (1)样品的实验室测量,常用分光光度计,应用不广泛。 (2)野外测量,采用比较法。
辐射传输模型 传感器从高空探测地面物体时,所接收到的电磁波能量包括:(1)地物直接反射的太阳辐射IS;(2)漫入射辐射射入地面,又反射到大气中,再进入传感器ID;(3)由于大气散射没有到达地面就直接进入传感器的部分IO(程辐射)。
2.3 地球的辐射与地物波谱 2.3.4、地物波谱特性的测量—测量方法 1)垂直测量:使所得数据能与航空、航天传感器所获得的数据进行比较。认为实际目标与标准板的测量值之比就是反射率之比。 没有考虑入射角度变化时造成的反射辐射值的变化,对实际地物在一定程度上取近似朗伯体。 :被测物体的反射率; :标准板的反射率; :分别为测量物体和标准板的仪器测量值。
2.3 地球的辐射与地物波谱 2.3.4、地物波谱特性的测量—测量方法 2)非垂直测量:测量不同角度的方向反射比因子。因为辐射到地物的光线由来自太阳的直射光(近似定向入射)和天空的散射光(近似半球入射),方向反射比因子取两者的加权和。
2.3 地球的辐射与地物波谱 2.3.4、地物波谱特性的测量—测量方法
实验(地物波谱测量) ISI921VF野外地物光谱辐射计 地物测量 软件制图
实验步骤 (1)地物光谱辐射计充电 (2)安装光谱辐射计 (3)测量地物光谱 (4)安装软件 (5)数据传输 (6)数据分析、写实验报告
实验安排 时间:9月18日(周一)早上8:00 地点:12号楼前面路边草坪(8:00前在12号楼前集合) 人数:40人,共分8组(每组5人) 上机: 9月18日(周一)上午10:00~12:00在3S实验室(331机房)
