Presentation Transcript
slide1

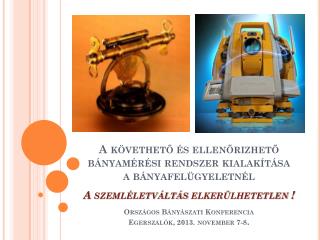

A követhető és ellenőrizhető bányamérési rendszer kialakításaa bányafelügyeletnélA szemléletváltáselkerülhetetlen !Országos Bányászati KonferenciaEgerszalók, 2013. november 7-8.

slide2

Visszatekintés, csak röviden:

A szemléletváltás 1. fázisa:

Az MBFH vezetése 2009. év végén határoz a geodéziai módszerekkel történő terepi ellenőrző mérések megkezdéséről.

A 2010. évben kezdetét veszi – módszertani kísérleteket követően – a mérések sora.

2011.-ben az öt Bányakapitányság terve alapján a Bányahatóság megrendelésére az MFGI Geodéziai Osztálya folyamatosan végzi a bányák teljes körű felmérését.

Az ellenőrzés céljai:

- független felmérésből megismerni a bánya állapotát

- ásványvagyonhoz kapcsolt, mérésalapú adatbázis

építésének megkezdése

- szabálytalanságok feltárása

slide3

A piros mező az alaplap

alóli kitermelést mutatja

slide4

Bányatelekhatárból való kilépés 3D terepmodellen.

A zöld lemez a telekhatár függőlegese, mely belemetsz a bányagödörbe is

slide5

A szemléletváltás 2. fázisa:

A 2011. év végére, a szerzett tapasztalatok alapján a Bányahatóság megfogalmazza az igényét, miszerint a bányák felmértségéről, térképezettségéről szélesebb körben szeretne ismereteket és adatokat szerezni.

A Bányakapitányságokkal és Geodéziai Osztállyal történő egyeztetések után 2012. év elején bevezetésre kerül a digitálisan leadott Műszaki Üzemi Tervtérképek központi vizsgálata.

Az állományok a vizsgálatot követően az MBFH adatbázisába kerülnek.

(A papíralapú térképek vizsgálata és minősítése továbbra is a Bányakapitányságok feladata.)

slide6

A digitális állományok vizsgálatának célja megállapítani, hogy:

- megfelelő minőségű-e a felmérés

- az állományok alkalmasak-e adatbázisba integrálásra

- építhető-e belőlük terepmodell, számítható-e térfogat

Hagyományos optikai

műszerrel végzett analóg

mérés alapján kézzel

készített térkép

- A mérés nehezen

rekonstruálható,

- alacsony pontsűrűségű,

digitalizálása gazdaság-

talan, várható eredménye

bizonytalan.

slide7

- Kellően pontos és

részletes felmérés

- közel 6000 mért pont és

származtatott objektum

- terepmodell építésére,

térfogat számítására,

adatbázisban felhasználásra

alkalmas!

slide8

A szemléletváltás 3. fázisa:

Az MBFH vezetése úgy dönt, a rendszeres szakmai ellenőrzést kiterjeszti minden működő külszíni bányára, függetlenül a Műszaki Üzemi Tervektől.

A 2012. év során megkezdődik és az év végére befejeződik

a 10/2010. KHEM rendelet módosítása, mellyel lehetőség nyílik a működő bányák év eleji állapotának áttekintésére.

A Bányamérő Szakcsoport képviselőivel folytatott szakmai egyeztetéseket követően az MBFH módosító javaslat részletesen körülírja a bánya mérésére és térképezésére vonatkozó feltételeket és elvárásokat.

A módosított 10/2010. (III. 26.) KHEM rendelet

2013. év január 5.-én lép hatályba.

slide9

A rendelet közvetlen hatása:

A bányavállalkozások a működő bányák éves felmérését Bányaművelési térkép és mérési adatok formájában be kell szolgáltassák a Bányahatóság számára, lehetővé téve a tevékenység folyamatos minőségi és mennyiségi vizsgálatát.

Határidők:

- a bánya éves felmérését március 31.-éig kell

elvégezni

- a mérés anyagát április 20.-áig kell a területileg

illetékes Bányakapitányságnak beszolgáltatni.

slide10

Az adatszolgáltatás legfontosabb tartalmi követelményei:

- a terepi méréseket geodéziai pontosságú digitális mérőműszerekkelkell végrehajtani (mérőállomás, GNSS vevő, geodéziai sonar)

- a méréseket EOV rendszerben kell végezni

- a mért pontoknak/vonalaknak 3D adatokkal kell rendelkezniük

- mérendők a terepfelszín meghatározó pontjai és vonalai

- meg kell mérni eredeti terepfelszínt isaz éves kitermelésre szánt területeken!

- minimális 3D pontsűrűség: 20 m, bányafalon 10 m

- a terepi méréseket a műszerek által generált jegyzőkönyvi fájlok dokumentálják, melyeket a bányamérő tárolni köteles

slide11

Az adatszolgáltatás formájára vonatkozó legfontosabb követelmények:

Egyszer írható CD/DVD-n leadandó állományok formájában:

1. a terepi mérések alapján készített digitális térkép 3D

tartalommal dwg/dxf formátumban

A térkép a bánya egészét ábrázolja, kivéve:

- a művelés alá nem vont és

- a művelés alól kivont területrészeket! (A rendelet türelmi időt enged a régi bányarészek

térképeinek átdolgozására.)

2. a mért pontok listája txt/xlsformátumban

Yeov, Xeov, Z

3. a térkép áttekintő változata pdf formátumban

slide12

A határidőre leadott Bányaművelési térképek vizsgálatának tapasztalatai:

A fejlődés érzékelhető:

az állományok tartalom és minőség tekintetében még sokfélék, de már kevésbé, mint egy évvel ezelőtt,

a MÜT-ök leadásának kezdetén!

Azért maradt még bőven tennivaló …

Elérendő cél:

minden mérés alkalmas legyen a valósághoz

hű terepmodell építésére!

Vannak még hibák …

slide13

A térképkészítés jellemző hibái, hiányosságai, észrevételek:

Nem építhető szabályos, valósághoz hű terepmodell, mert:

- a terepi mérési hibák és hiányosságok

- nem kellően pontos és részletes a felmérés

- kevés a mért pont

- az éves termelésre kijelölt terület eredeti felszíne

nincs felmérve

- szerkesztési hibák és hiányosságok (térképszemlélet)

- a nyomtathatóság elsődlegessége

- a pontok és vonalak szerkesztett kapcsolatai nem alkalmasak a helyes terepmodell előállításához

- a felhasznált objektumok keveredése,

hibás alkalmazása

slide14

A bánya valósághű, pontos felmérésének elsőszámú haszonélvezője a Bányavállalkozó, akit segít az elszámolásban a változások, az aktuális állapot rögzítésével.

Kívánatos, hogy a Bányamérő a friss szakmai, technikai, módszertani ismeretek birtokában legyen:

- korszerű eszközöket használjon a méréshez

- alkalmas programmal végezze a térkép szerkesztését

- terepmodell építéséhez

- nyomtatáshoz

- alkalmas programmal végezzen térfogatra vonatkozó

számításokat.

A Geodéziai Főosztály igény szerinti, személyes konzultációval, szakmai tanáccsal igyekszik segíteni a Bányavállalkozókat és a Bányamérőket!

slide15

Hogyan tovább, bányamérés?

A Bányaművelési térképek vizsgálatáról Jelentés készül, melynek tartalma eldönti, szükség van-e hiányok pótlására, hibák kijavítására, s ezt a Bányakapitányság közli Bányavállalkozóval.

Az állományok az MBFH adatbázisába kerülnek.

A következő évek azonos időszakában a Bányavállal-kozások ismét eleget tesznek adatszolgáltatási kötelezett-ségüknek.

Több év mérési állományával gazdálkodva megnyílik a lehetőség a Bányahatóság számára az adatbázis tartalmának különböző típusú felhasználásai előtt.

slide16

Váltsunk-e szemléletet?

A szemlélet korszerűsítése több, mint időszerű:

ELKERÜLHETETLEN!

Szükségünk van pontos adatokra, mérésekre, térképekre?

Szeretnénk képet kapni nemzeti, sok milliárdot érő ásványvagyonunk és bányáink aktuális állapotáról?

… a közös munka még csak elkezdődött! …

slide18

Köszönöm

megtisztelő

figyelmüket!
