5.1 图形块及其作用和类型

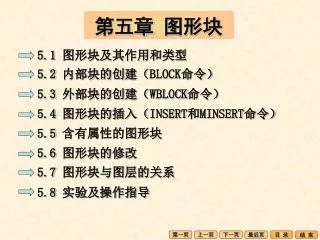

第五章图形块 5.1 图形块及其作用和类型 5.2 内部块的创建（BLOCK命令） 5.3 外部块的创建（WBLOCK命令） 5.4 图形块的插入（INSERT和MINSERT命令） 5.5 含有属性的图形块 5.6 图形块的修改 5.7 图形块与图层的关系 5.8 实验及操作指导

5.1 图形块及其作用和类型 作用：图形块具有存储空间小、便于修改和更新、方便建立图形库等优点，这将极大地提高绘图的速度和工作效率。类型：图形块按其存放的位置不同，可分为内部块和外部块两种。其中，内部块存放在当前文件中；外部块存放在磁盘上，其他文件都可引用。

5.2 内部块的创建（BLOCK命令） 在一个图形文件中，可以创建多个内部块，每个块必须赋予一个名字（Block Name），确定基点（Base Point），以备插入时给块定位。 1.命令调用单击下拉菜单“绘图”“块”“创建”，或单击绘图工具条“创建块”图标，或键入BLOCK（或BMAKE，或B）。

2.操作顺序 绘制图形  输入命令（B） 在引出的“块定义”对话框中的“名称”栏中输入块名  单击拾取点按钮  指定块的插入基点  单击选择对象按钮  选择要创建块的对象  单击确定按钮。 3.操作示例将建筑图样中标高符号创建成块，块名为BG。

5.3 外部块的创建（WBLOCK命令） 将内部块存盘或选择文件中的部分或全部实体，指定基点后直接存盘，称为外部块。可供其他文件调用。 1.命令调用单击下拉菜单“文件”“输出”，或W 2.操作方法（1）将内部图形块写入磁盘。（2）选择全部实体或部分实体直接写入磁盘。

3.操作示例 例1：将BG转换为外部块。

5.4 图形块的插入（INSERT 和MINSERT） 将创建好的图形块或一般的图形文件插入到当前的图形文件中。 INSERT为单个插入；MINSERT为多重插入。 1.命令调用下拉菜单“插入”“块” 2.插入参数 X、Y方向“缩放比例”：比例因子为负值时，插入的图形与原图在对应方向上成镜像。 “旋转角度”：逆时针方向为正，顺时针方向为负。

3.操作示例 例1：用“插入块INSERT”（单个插入）命令在当前的图形文件中插入内部创建的图形块BG，插入方位及参数如下表所示。

例2：调用MINSERT命令插入图形块BG，操作结果如图所示。

5.5 含有属性的图形块 图形块中的可变文本称为属性。 1.命令调用下拉菜单“绘图”“块”“创建属性”，或键入ATTDEF（或ATT）。 2.“属性创建”对话框 3.含有属性的图形块的创建与插入过程绘制图形  创建属性（ATTDEF） 创建图形块（BLOCK） 图形块存盘（WBLOCK） 插入图形块（INSERT）。

4.操作示例 例1：表面粗糙度符号及其Ra值的图形块创建与插入。表面粗糙度符号创建属性Ra 插入块Ra=6.3 插入块Ra为缺省值

5.6 图形块的修改 图形块中的可变文本称为属性。方法一：应用“重命名”修改图形块。方法二：应用“注释性”修改图形块。方法三：应用“块属性管理器”修改图形块。

5.7 图形块与图层的关系 图形块成员的图层状态与插入结果的关系见下表。

5.8 实验及操作指导 【实验1】

【实验2】

【实验2】 多线样式图形块W 图形块D

【实验2】

【实验3】 圆孔及圆柱头螺钉圆孔及内六角螺钉
