Силовое оборудование систем Высоковольтной передачи энергии постоянным током (ВППТ)

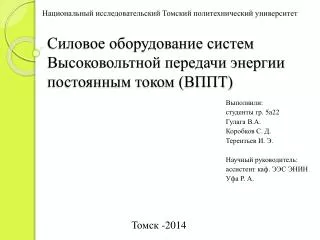

1. Национальный исследовательский Томский политехнический университет Силовое оборудование систем Высоковольтной передачи энергии постоянным током (ВППТ) Выполнили: студенты гр. 5а22 Гулага В.А. Коробков С. Д. Терентьев И. Э. Научный руководитель: ассистент каф. ЭЭС ЭНИН Уфа Р. А. Томск -2014

2. Назначение ВППТТехнологии ВППТ являются эффективными в решении задач: 2

3. Назначение ВППТТехнологии ВППТ являются эффективными в решении задач: 3

4. Информация о существующих проектах ВППТ На сегодняшний день в мире насчитывает более 170 проектов ВППТ с установленной мощностью около 200 ГВт. 4 * - Краткий обзор и обобщение докладов 44-й сессии СИГРЭ, vol.1-2.2014

5. Информация о существующих проектах ВППТ • ПС Выборгская (Россия – Финляндия), суммарная мощность 1400 МВт; 5

6. Информация о существующих проектах ВППТ • ПС Могоча (Забайкальский край), суммарная мощность 640 МВт; 6

7. Применение Передачи и Вставки постоянного тока (ППТ и ВПТ) 7

8. Принцип работы ВППТ 8

9. Основное оборудование 1 - преобразовательные блоки; 2 – сглаживающий реактор; 3– фильтр на стороне переменного тока; 4 – преобразовательный трансформатор; 5 – конденсаторная батарея; 9

10. Преобразовательный блок В качестве силовых ключей используют: - ртутные вентили; - силовые полупроводниковые ключи (диоды, неуправляемые или однооперационные и свето-управляемые тиристоры) 10

11. Преобразовательный блок Схема ВППТ на базе ПТ 11

12. Преобразовательный блок Схема ВППТ на базе ПН 12

13. Преобразовательный блок В качестве силовых ключей используют: - запираемые или двухоперационные GTO тиристоры ; - биполярные транзисторы с изолированным затвором IGBT; 13

14. Преобразовательный трансформатор 14

15. Фильтр на стороне переменного тока 15

16. Практическая часть Рассмотрим работу выпрямителя: Последовательность открывания ключей: Схема подключения 6-импульсного преобразователя: 16

17. Практическая часть Результаты физического моделирования на учебном стенде: Электрическая схема соединений натурных моделей однофазной мостовой схемы неуправляемых выпрямителей Осциллограмма выходного напряжения однофазной мостовой схемы выпрямителя с активно-индуктивной нагрузкой 17

18. Практическая часть Результаты математического моделирования в среде моделирования MatLAB Simulink: Ud Ua, Ub, Uc Осциллограммы выпрямленного (Ud) и переменных напряжений фаз А, В, С (Ua, Ub, Uc) 18

19. Практическая часть Рассмотрим работу инвертора: Полумостовая схема инвертора с ШИМ 19

20. Практическая часть Результаты математического моделирования в среде моделирования MatLAB Simulink: Iac Uac Осциллограммы выходного тока (Iac) и напряжения инвертора (Uac) 20

21. Практическая часть Результаты математического моделирования в среде моделирования MatLAB Simulink: Спектральный состав выходного напряжения инвертора, при Км=0,8 21

22. Заключение В ходе работы были рассмотрены: Назначение систем ВППТ; Основное оборудование ВППТ; Принцип работы преобразовательных блоков ВППТ. 22

23. Спасибо за внимание. 23
