    Presentation Transcript

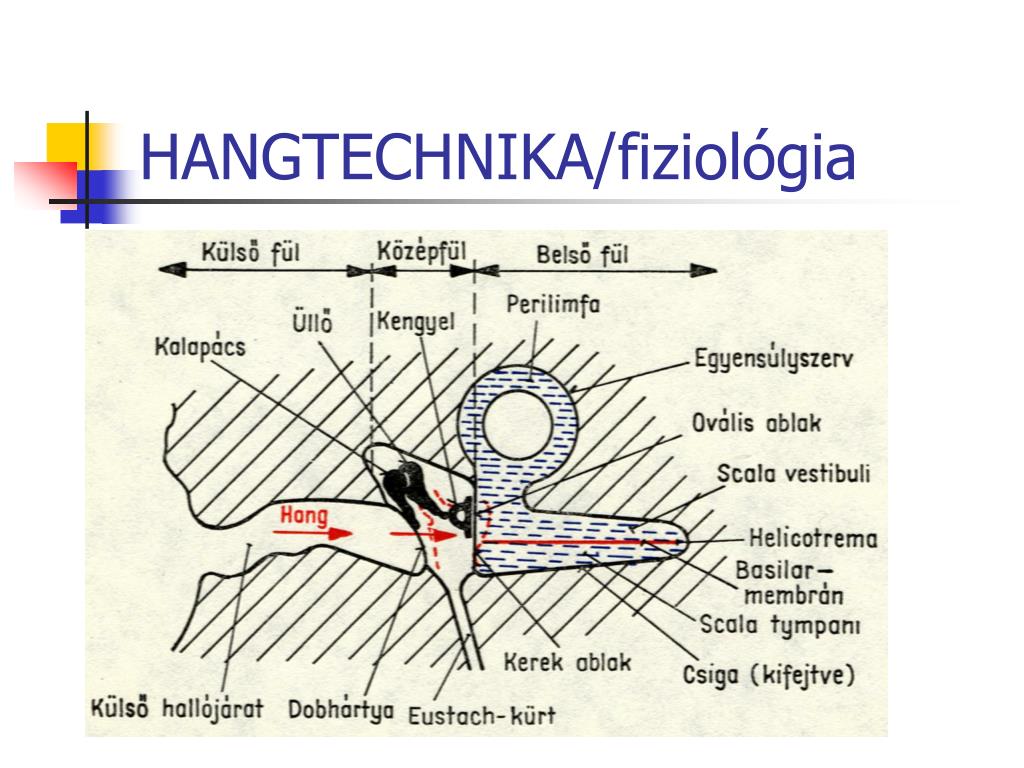

    1. HANGTECHNIKA/fiziológia

    2. HANGTECHNIKA/fiziológia Békésy György Frekvencia Hz 20Hz-20kHz

    3. HANGTECHNIKA/fiziológia

    4. HANGTECHNIKA/fiziológia

    5. HANGTECHNIKA/alapfogalmak • Amplitudó, frekvencia, jelalak • Felharmonikusok • Terjedési közegek, sebesség • Decibel fogalma • Sztereó

    6. HANGTECHNIKA/alapfogalmak • Hangelfedés • Elnyelés, visszaverődés • Atmoszféra(hangfelvételkor) • Irányhallás • Zörejek

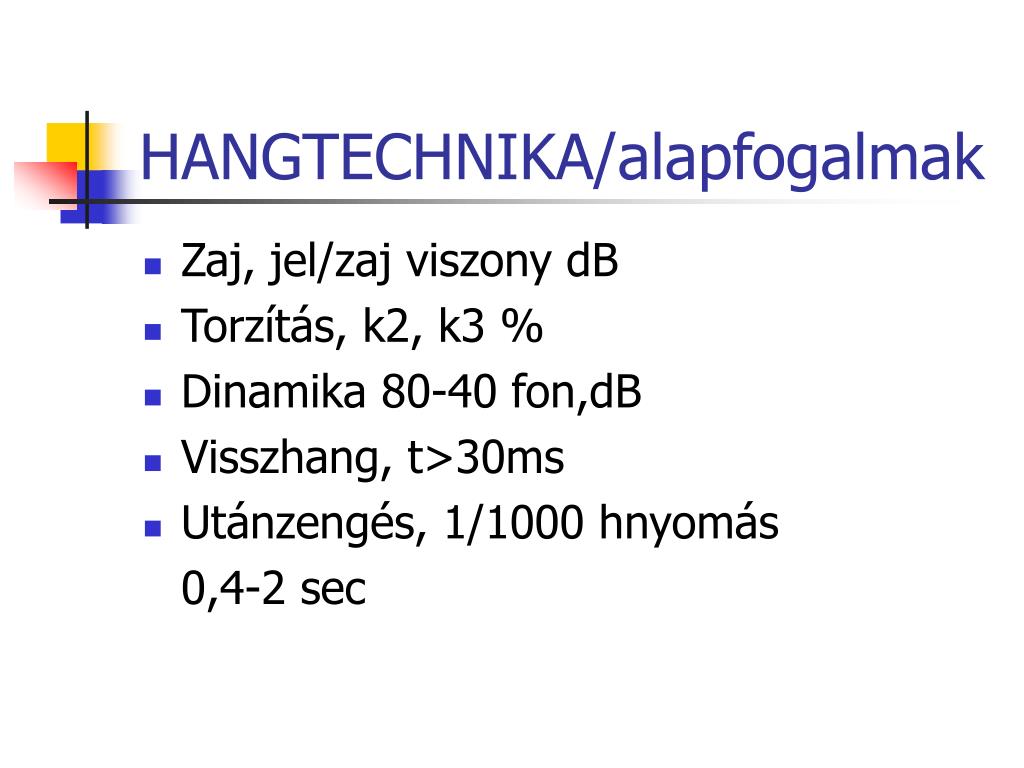

    7. HANGTECHNIKA/alapfogalmak • Zaj, jel/zaj viszony dB • Torzítás, k2, k3 % • Dinamika 80-40 fon,dB • Visszhang, t>30ms • Utánzengés, 1/1000 hnyomás 0,4-2 sec

    8. HANGTECHNIKA/felharm.

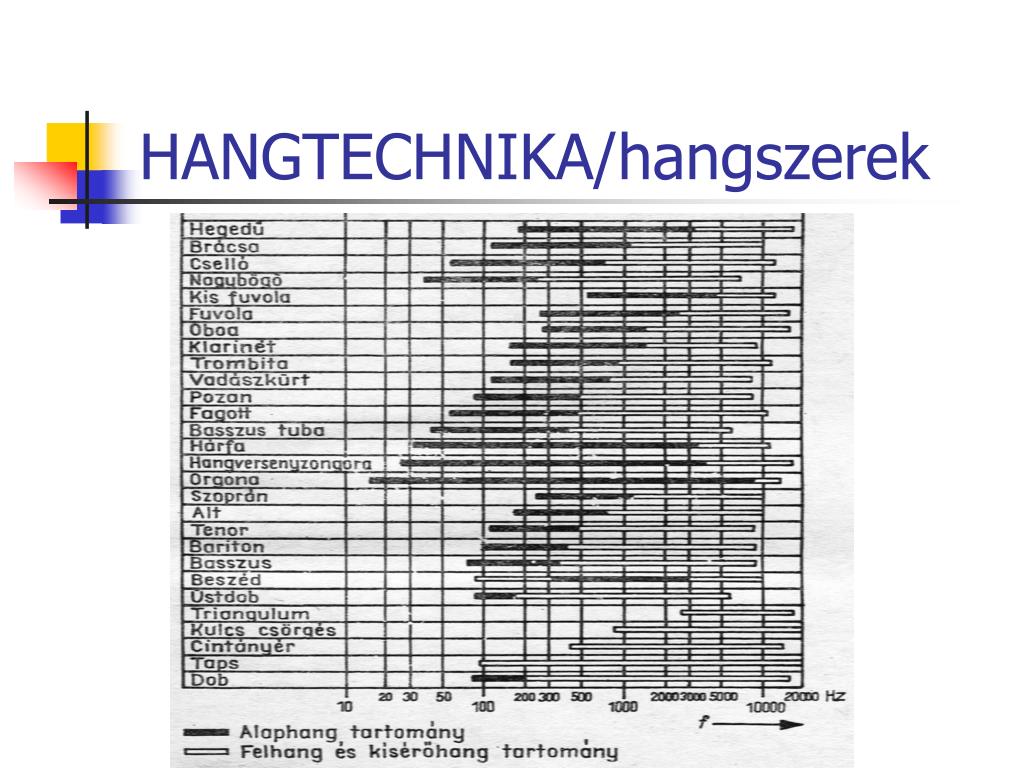

    9. HANGTECHNIKA/hangszerek

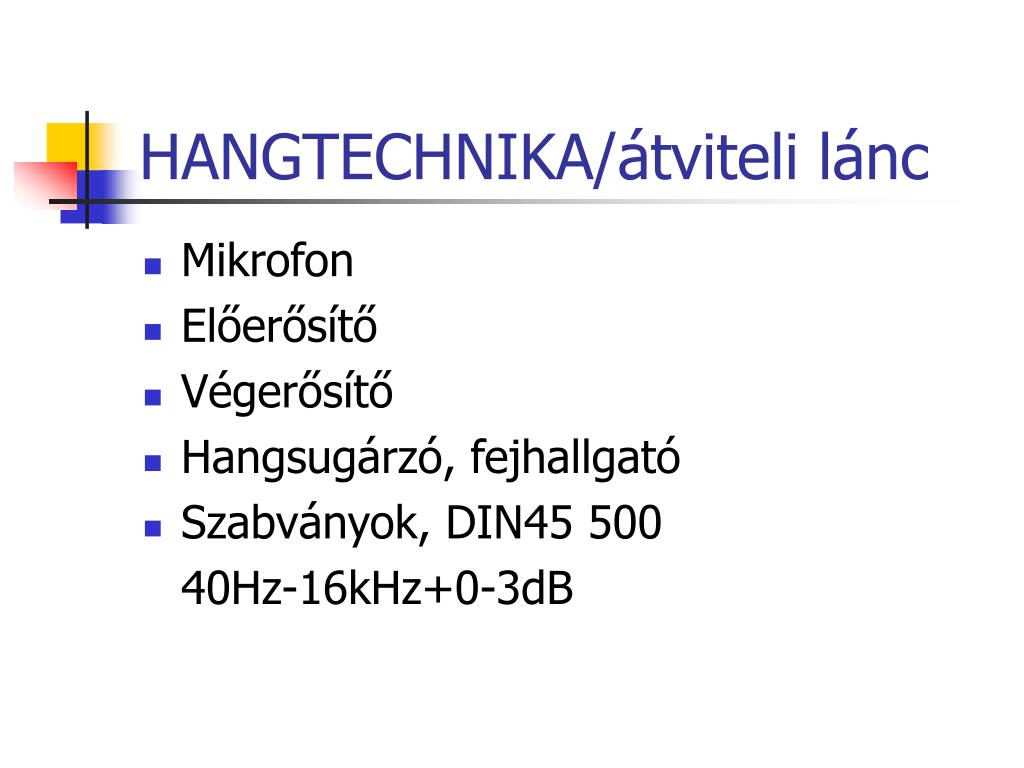

    10. HANGTECHNIKA/átviteli lánc • Mikrofon • Előerősítő • Végerősítő • Hangsugárzó, fejhallgató • Szabványok, DIN45 500 40Hz-16kHz+0-3dB

    11. HANGTECHNIKA/mikrofonok • Dinamikus(moving coil) • Imp.200-800ohm • Érz.0,1-0,2mV/mikrobar • Karakterisztika gömb, vese, kardioid, nyolcas • Közepes ár, jó min. • Szalagmikrofon is

    12. HANGTECHNIKA/mikrofonok • Elektromágneses(moving magnet) • Szénmikrofon gyengébb minőségűek

    13. HANGTECHNIKA/mikrofonok • Elektrosztatikus(kondenzátor) • Imp. nagy 10-100Mohm • Kis kimenő fesz.0,05-1mV • Erősítő, tápfesz. Kell • Drága, nagyon jó • 60dB jel/zaj • Elektret mikr. Hasonló elv

    14. HANGTECHNIKA/mikrofonok • Asztali • Kézi • Csipesz • Puska • Test • Vezetékes-URH • Állvány, rúd, felfüggesztés

    15. HANGTECHNIKA/mikrofonok • Karakterisztika • Elhelyezés

    16. HANGTECHNIKA/erősítők • Mikrofon erősítők • Hangszedő, magnófej erősítők • Hangkeverők • Hangszínszabályozók-aktív,-passzív • Végerősítők • Jellemzésük:átvitel, impedancia, jel/zaj, torzítás, teljesítmény, bemeneti érz.

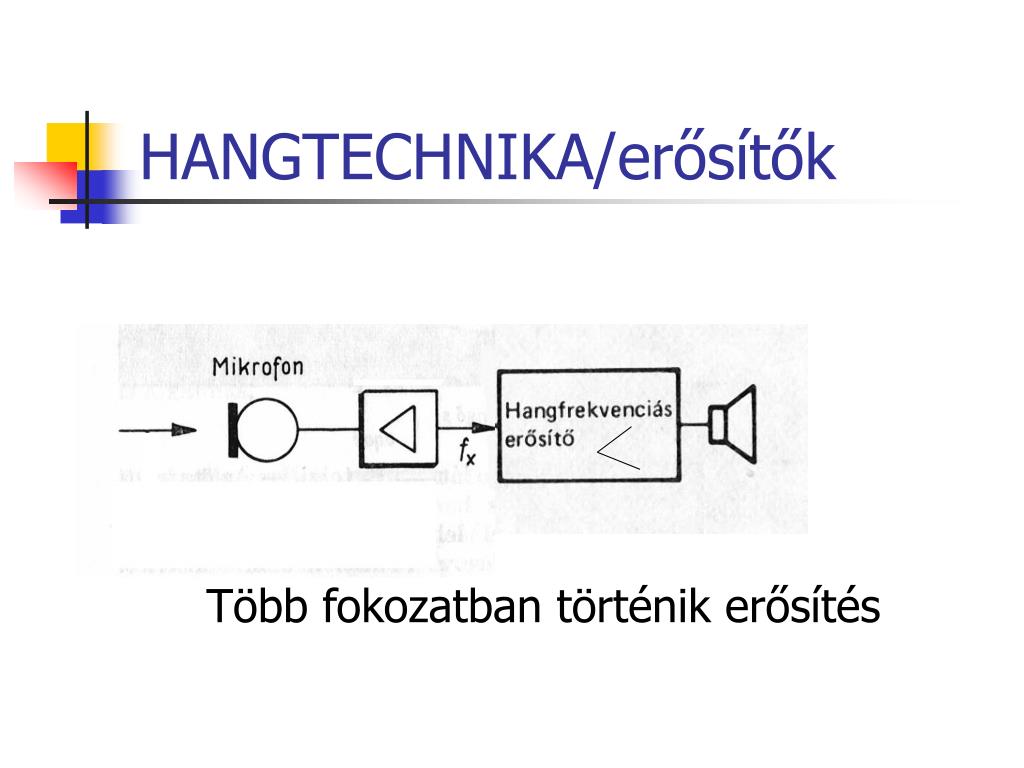

    17. HANGTECHNIKA/erősítők Több fokozatban történik erősítés

    18. HANGTECHNIKA/hangsugárzó • Impedancia, ohm • Teljesítmény, zenei, szinuszos • Frekvencia átvitel • Dinamikus hangszóró • Hatásfok

    19. HANGTECHNIKA/hangsugárzó • Hangdoboz, hangfal, tölcsér • Mély, közép, magas sugárzók • Egy- két- és többutas rendszer • Keresztezési frekvencia • Fejhallgatók • Aktív, passzív hangsugárzó

    20. HANGTECHNIKA/hangsugárzó

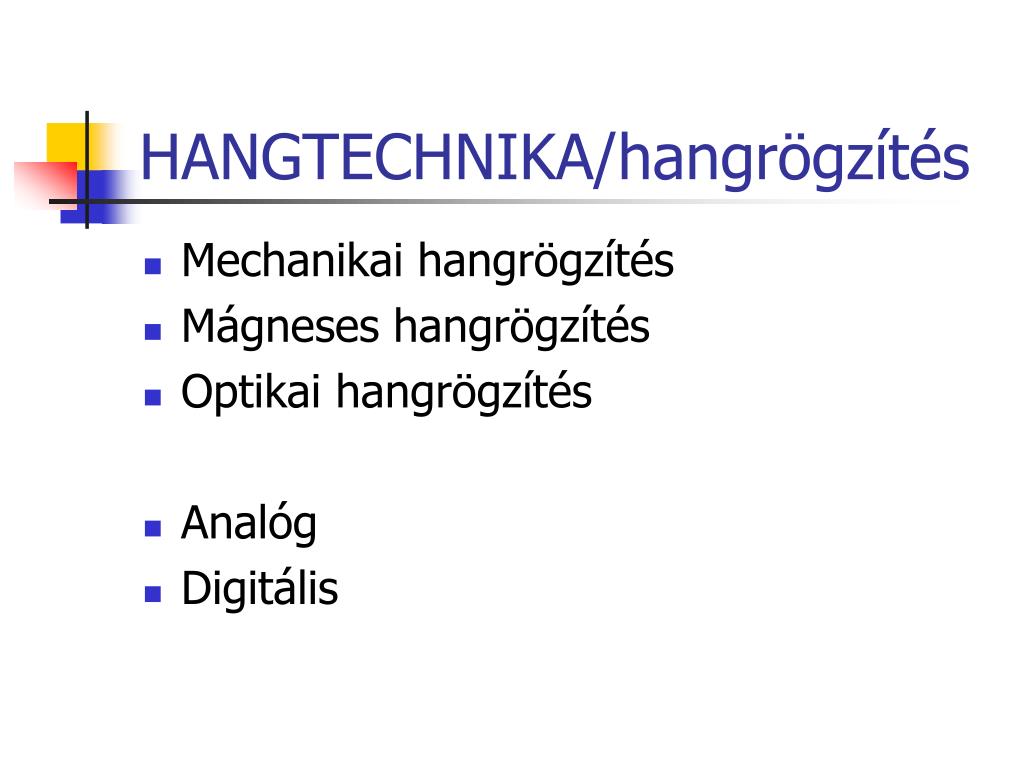

    21. HANGTECHNIKA/hangrögzítés • Mechanikai hangrögzítés • Mágneses hangrögzítés • Optikai hangrögzítés • Analóg • Digitális

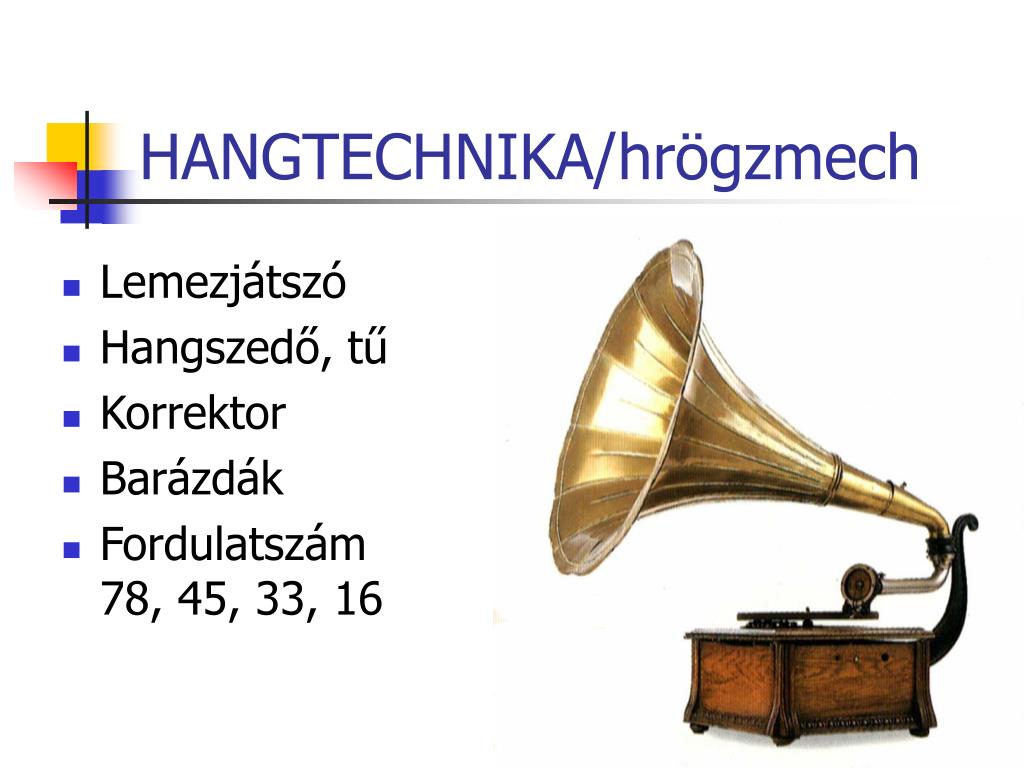

    22. HANGTECHNIKA/hrögzmech • Lemezjátszó • Hangszedő, tű • Korrektor • Barázdák • Fordulatszám 78, 45, 33, 16

    23. HANGTECHNIKA/hrögzmech • Spirálvonal kintről befelé • V barázda- jobb és bal oldal • Hangfelvétel, vágás, negatív, préselés • Hajtás szíjas és direkt drive • Hangszedők-kristály, mm, mc • Tűerő, követési hiba-S kar

    24. HANGTECHNIKA/hrögzmágn • Mágneses hangrögzítés

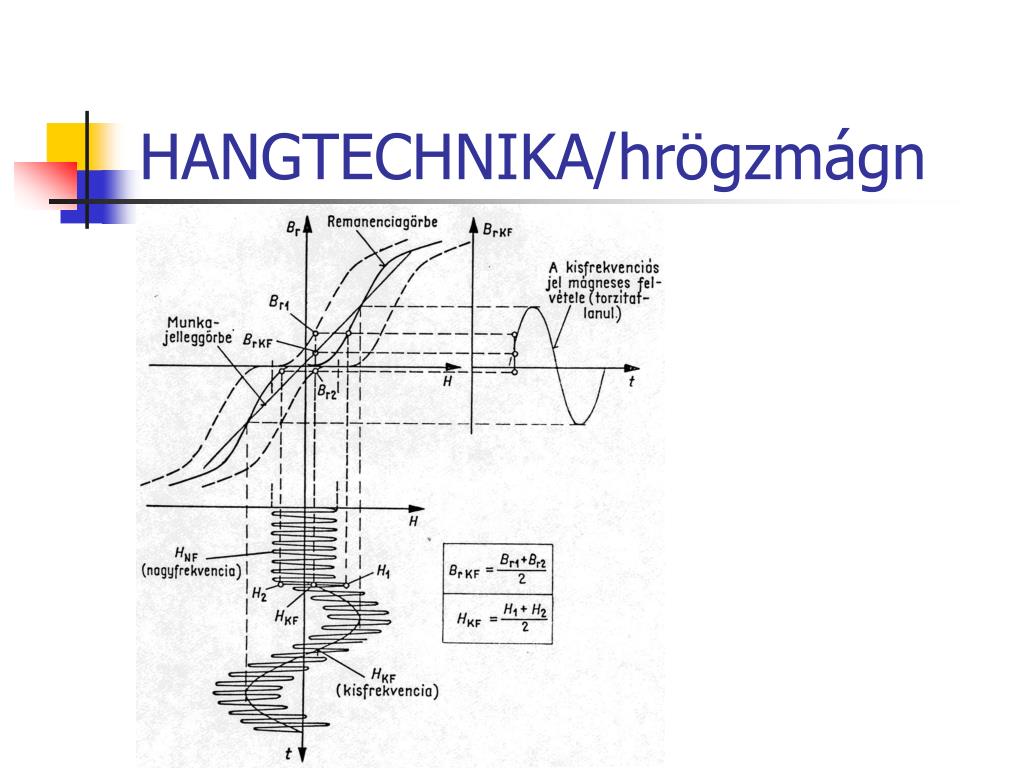

    25. HANGTECHNIKA/hrögzmágn • Rögzítési elv, szalagsebesség • Törlő, felvevő, lejátszó fej • Szalag, Compact Cassette(Philips) • Frekvenciaátvitel • Tárolás, védelem • Előmágnesezés

    26. HANGTECHNIKA/hrögzmágn

    27. HANGTECHNIKA/hrögzmágn

    28. HANGTECHNIKA/hrögzmágn • Minőségi jellemzők • Sávszélesség • Jel/zaj viszony • Torzítás • Áthallás • Ki-és bemenő szintek

    29. HANGTECHNIKA/hrögzmágn • 3,81mm szél., 4,75 cm/sec sebesség • Vasoxid • Krómdioxid • Metal • Szalagseb. ingadozás

    30. HANGTECHNIKA/hrögzmágn • Szalagpálya • Kombinált fej

    31. HANGTECHNIKA/hrögzopt • 12 cm, 1,2 mm, • 0 - land • 1 – pit

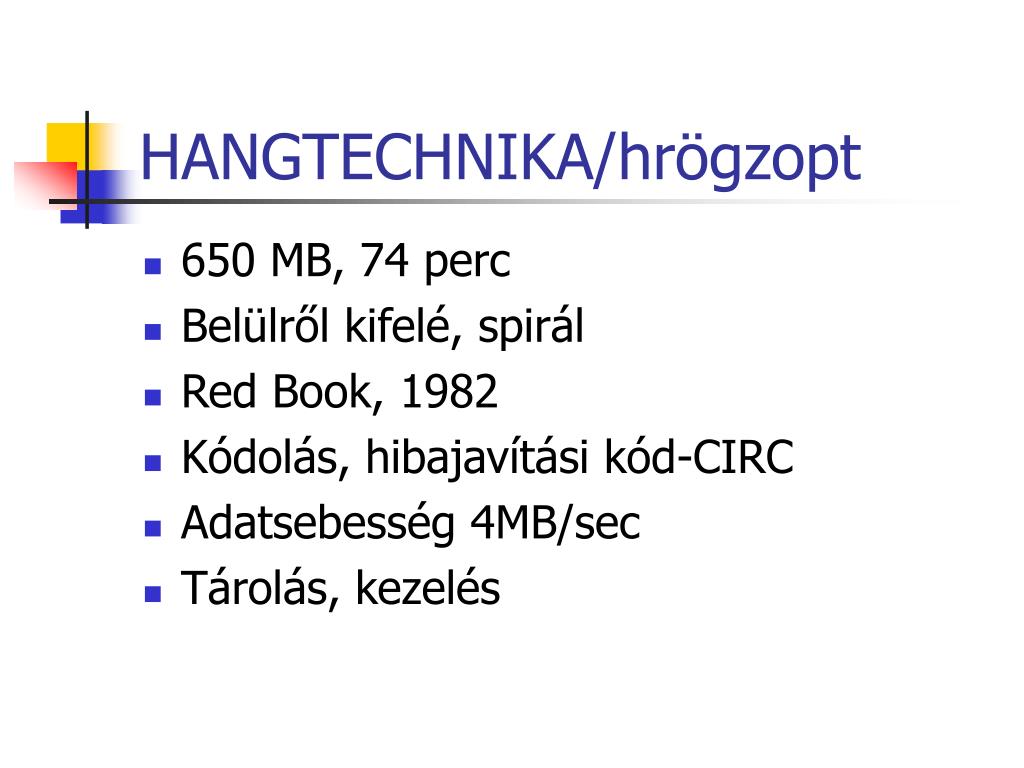

    32. HANGTECHNIKA/hrögzopt • 650 MB, 74 perc • Belülről kifelé, spirál • Red Book, 1982 • Kódolás, hibajavítási kód-CIRC • Adatsebesség 4MB/sec • Tárolás, kezelés

    33. HANGTECHNIKA/hrögzopt

    34. HANGTECHNIKA/mintavétel • A/D, D/A • Shannon tétel, 2 x Fmax • TV technika miatt 44,1 kHz • 22,05kHz vagy 11,025kHz vagy 48 kHz • Hallható dinamika tart. miatt 16 bit • 65 536 ~ 96 dB

    35. HANGTECHNIKA/mintavétel • Mintavételezési lehetőségek • 1 perc mono anyag mérete

    36. HANGTECHNIKA/mintavétel • Pl. 3 perc sztereo hanganyag, CD minőségű digitalizált mérete 44,1 kHz x 16 bit x 2 = 1 411 200 bit 1 411 200/8 x 180 = 31 752 000 Byte = = 30,281 MB

    37. HANGTECHNIKA/hfelvétel PC • Digitalizált jel tárolása • Hangkártya mic in • Hangkártya line in - bármiről • CD-ről grab • Wav állomány

    38. HANGTECHNIKA/hangkártya • AdLib szabvány, - nincs A/D konv • Csak szintetikus hang előállítása • FM szintetizátorral hangszer hangok • SoundBlaster szabvány, - mintavételezés • A/D konv., OPL3 szintetizátor • Hullámtáblázat valódi hangmintákkal

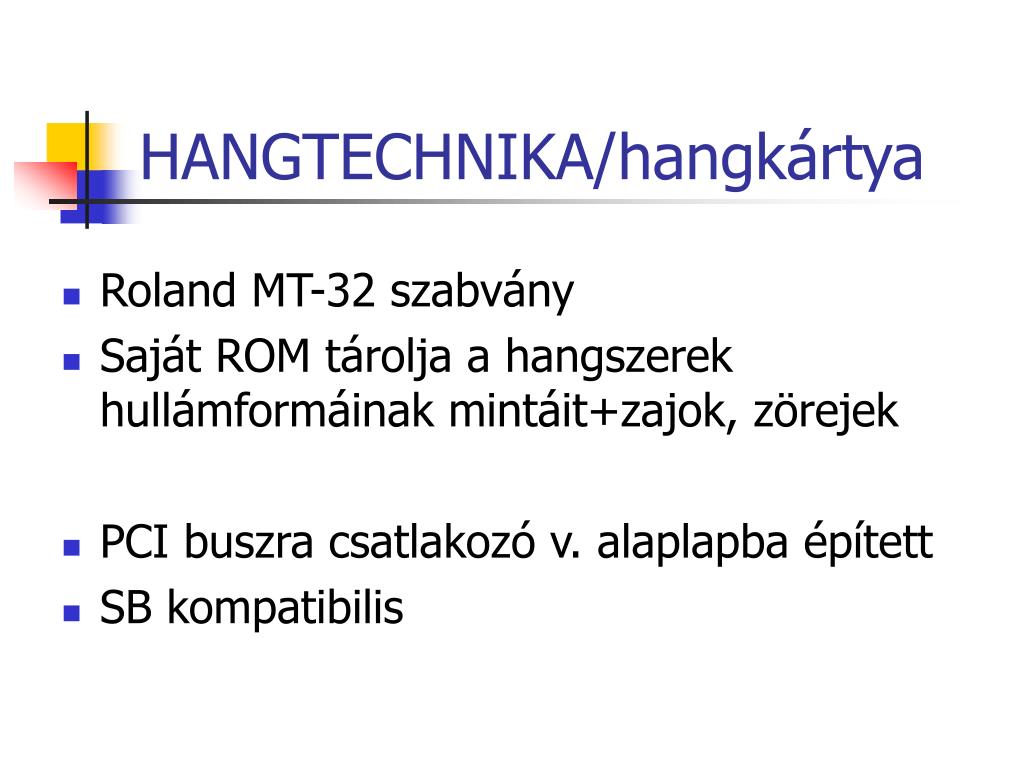

    39. HANGTECHNIKA/hangkártya • Roland MT-32 szabvány • Saját ROM tárolja a hangszerek hullámformáinak mintáit+zajok, zörejek • PCI buszra csatlakozó v. alaplapba épített • SB kompatibilis

    40. HANGTECHNIKA/MIDI • Musical Instrument Digital Interface szabvány • Hangszer csatolási protokoll, leírja a PC és az elektronikus hangszerek közötti adatcserét • MIDI interface-n keresztül kommunikálnak • MIDI állományok, utasításokat tartalmaznak a szintetizátor működtetéséhez • MIDI áll. kis méretű

    41. HANGTECHNIKA/tömörítés • Pszichoakusztikus jelenség-hangelfedés • MPEG – redundancián alapul • Kódolás wav - mpeg audio • Dekódolás mpeg audio - wav • Nem azonos a visszaállított hang, de 12x tömörítésig nem tudjuk megkülönböztetni • Sávok (32) fedett részt elhagyjuk, DCT szerint, a bitkiosztás rugalmas

    42. HANGTECHNIKA/mpeg audio

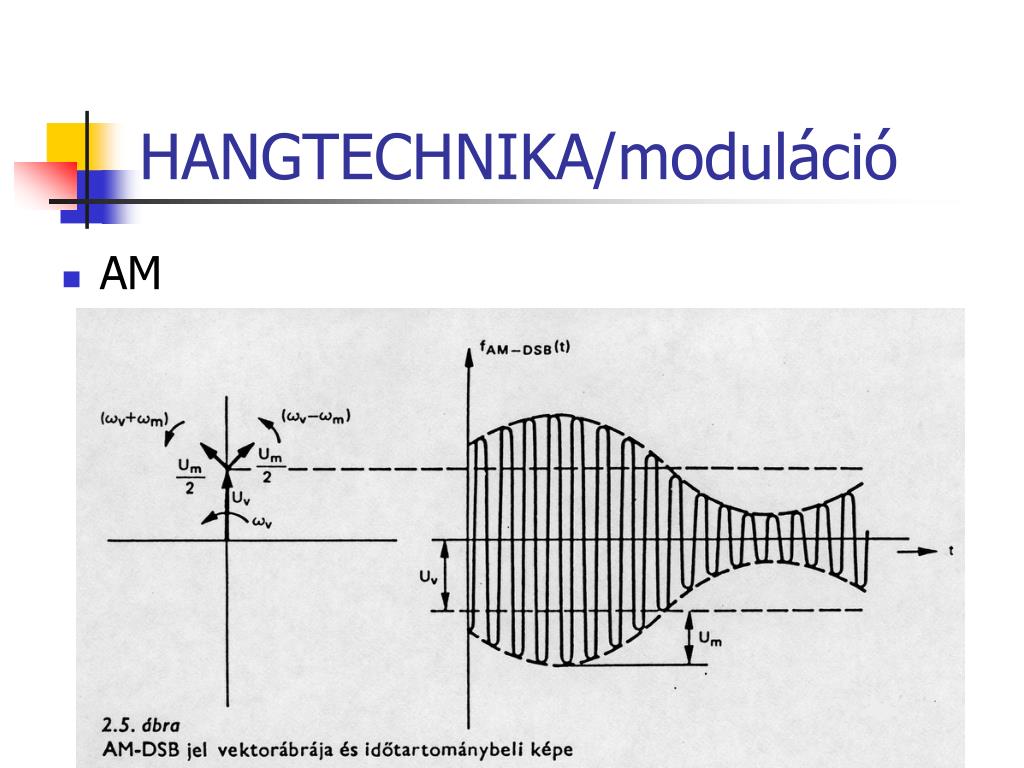

    43. HANGTECHNIKA/moduláció • AM

    44. HANGTECHNIKA/moduláció • FM

    45. HANGTECHNIKA/rádiósugárzás • AM- középhullámú sáv 530-1600 kHz • FM- URH sáv, jó minőség, sztereo • OIRT szabvány 63-74 MHz • CCIR szabvány 87,5-108 MHz • Egyenes irány, rálátás

    46. HANGTECHNIKA/csatlakozók • DIN-tuchel

    47. HANGTECHNIKA/csatlakozók • Kis és nagy jack, mono

    48. HANGTECHNIKA/csatlakozók St nagy jack RCA

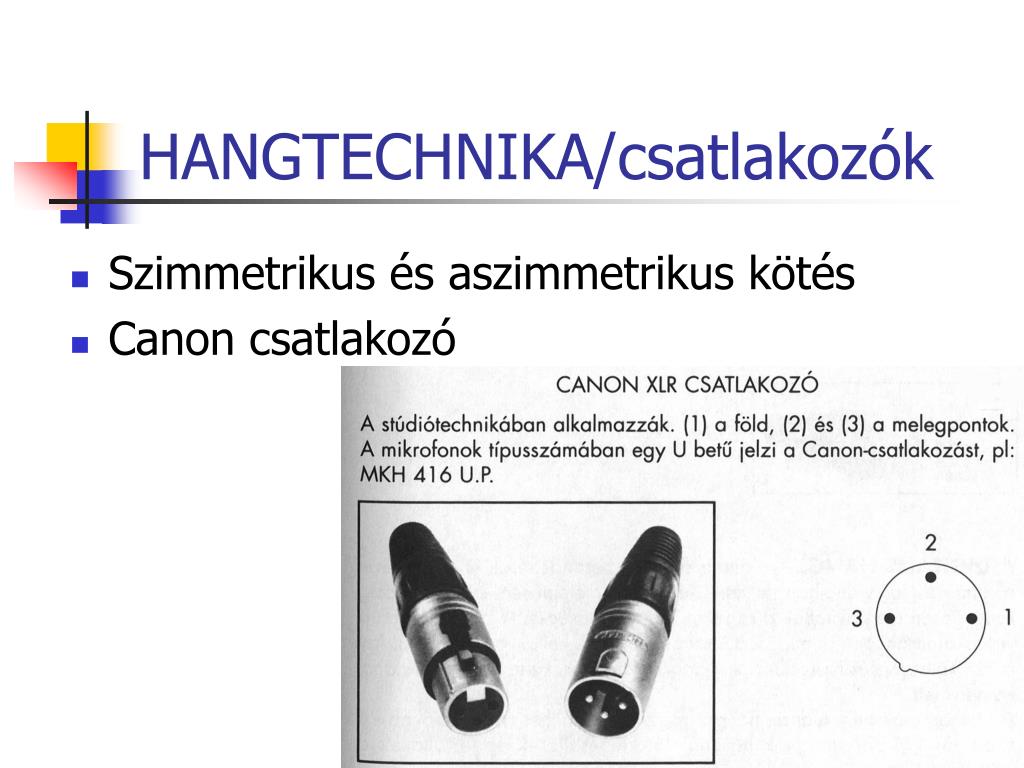

    49. HANGTECHNIKA/csatlakozók • Szimmetrikus és aszimmetrikus kötés • Canon csatlakozó

    50. HANGTECH/térhatások • Monó – egy csatornás felvétel, ill. lejátszás • Sztereó – két csatorna, jobb és bal oldalról különböző jeleket hallok. Intenzitásban különbözőek, és a reflexiók miatt útkülönbség és interferencia is lehet. • Kvadrofónia – négycsatornás rendszer, mellyel már igazi térhatást valósíthatunk meg. Elsősorban a mozikban terjedt el.
