第 2 章二维绘图命令

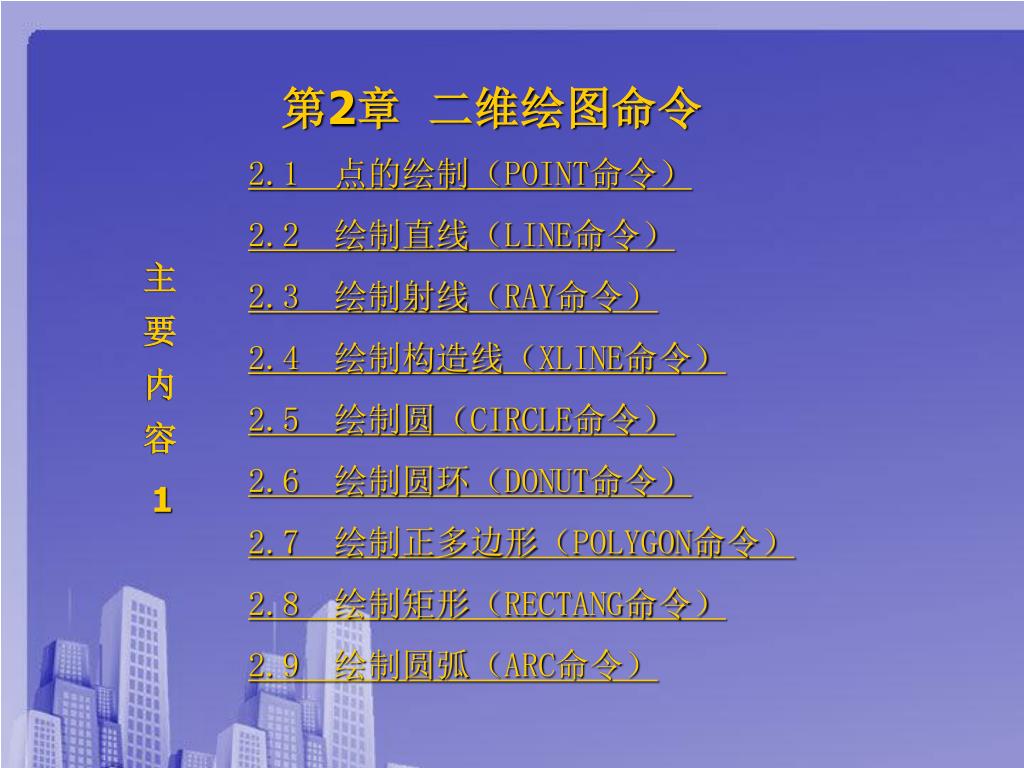

2.1 点的绘制（POINT命令） 2.2 绘制直线（LINE命令） 2.3 绘制射线（RAY命令） 2.4 绘制构造线（XLINE命令） 2.5 绘制圆（CIRCLE命令） 2.6 绘制圆环（DONUT命令） 2.7 绘制正多边形（POLYGON命令） 2.8 绘制矩形（RECTANG命令） 2.9 绘制圆弧（ARC命令）第2章二维绘图命令主要内容 1

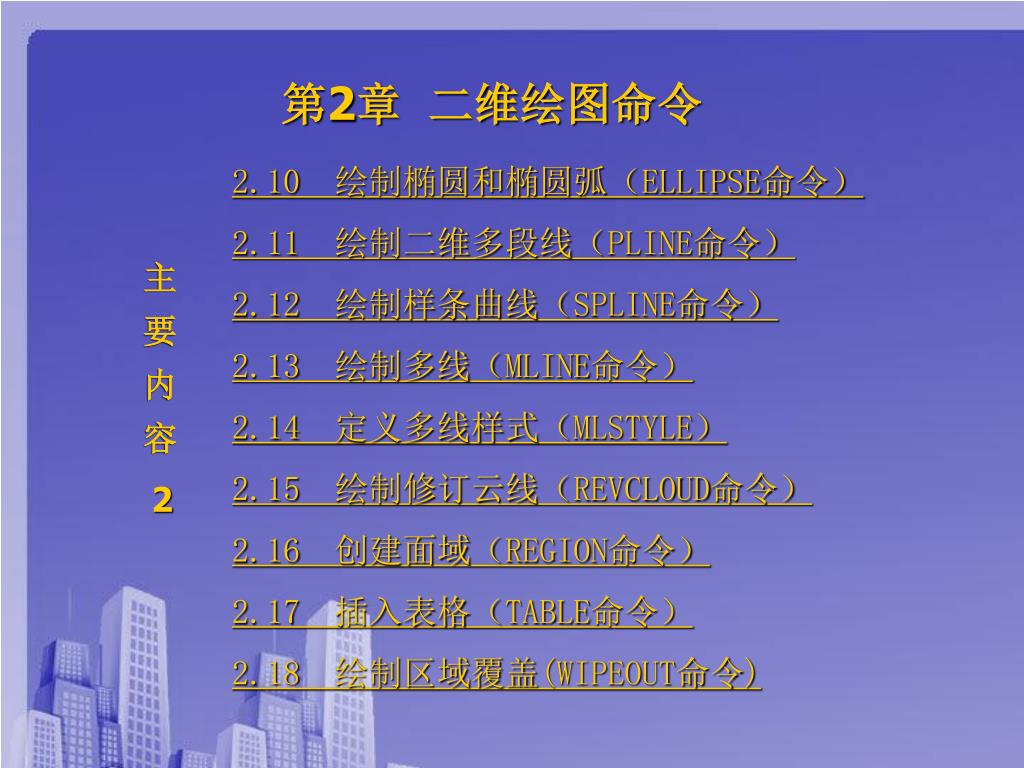

第2章二维绘图命令 2.10 绘制椭圆和椭圆弧（ELLIPSE命令） 2.11 绘制二维多段线（PLINE命令） 2.12 绘制样条曲线（SPLINE命令） 2.13 绘制多线（MLINE命令） 2.14 定义多线样式（MLSTYLE） 2.15 绘制修订云线（REVCLOUD命令） 2.16 创建面域（REGION命令） 2.17 插入表格（TABLE命令） 2.18 绘制区域覆盖(WIPEOUT命令) 主要内容 2

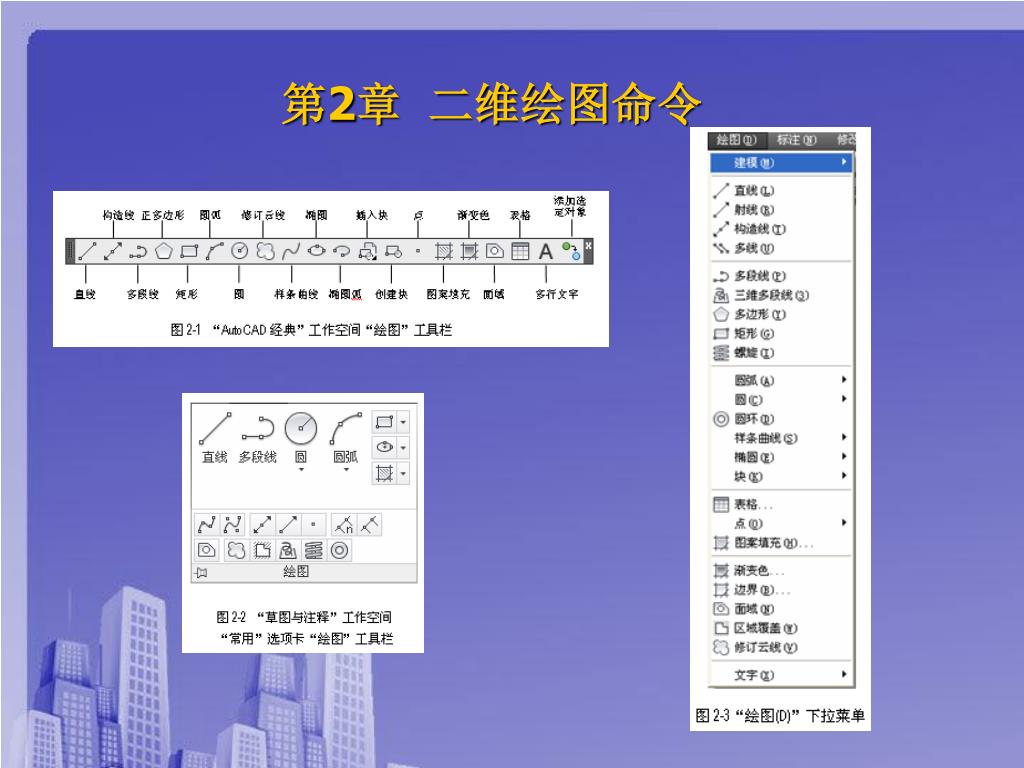

第2章二维绘图命令

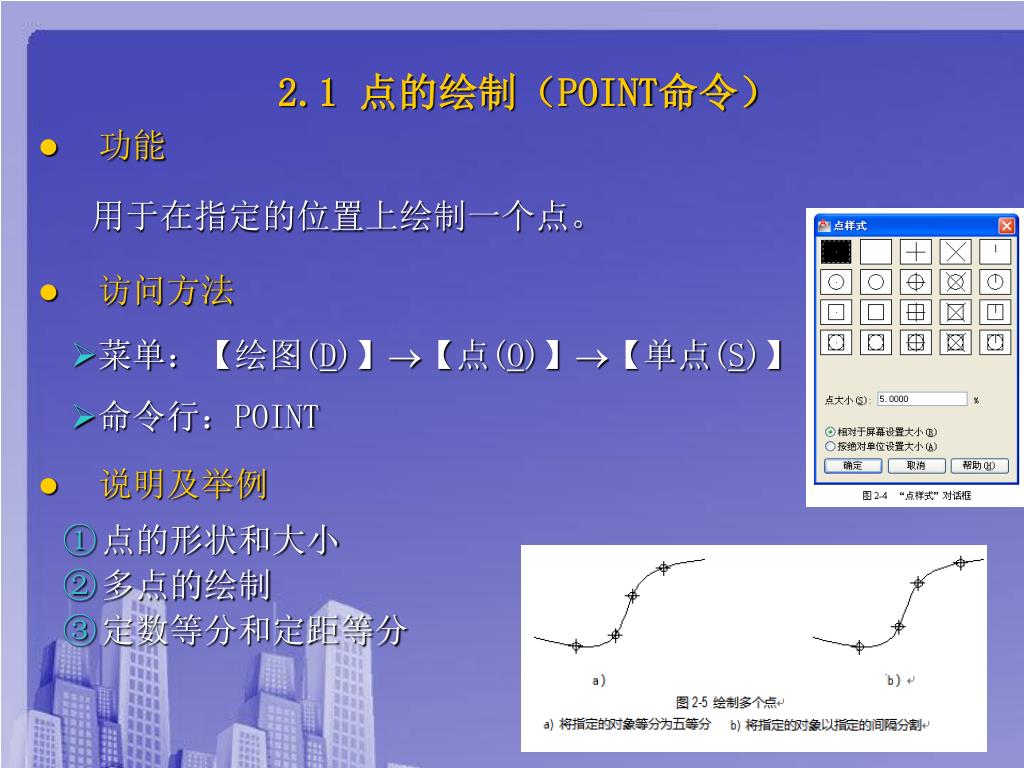

2.1 点的绘制（POINT命令） • 功能用于在指定的位置上绘制一个点。 • 访问方法 • 菜单：【绘图(D)】【点(O)】【单点(S)】 • 命令行：POINT • 说明及举例 • 点的形状和大小 • 多点的绘制 • 定数等分和定距等分

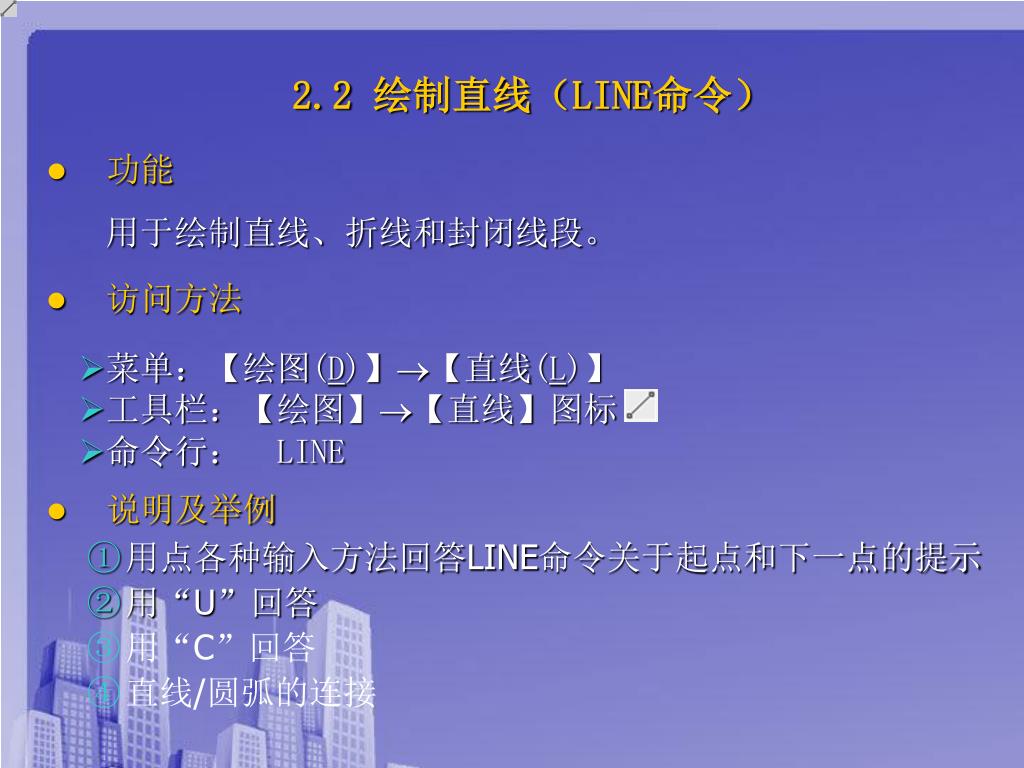

菜单：【绘图(D)】【直线(L)】 • 工具栏：【绘图】【直线】图标 • 命令行： LINE 2.2 绘制直线（LINE命令） • 功能用于绘制直线、折线和封闭线段。 • 访问方法 • 说明及举例 • 用点各种输入方法回答LINE命令关于起点和下一点的提示 • 用“U”回答 • 用“C”回答 • 直线/圆弧的连接

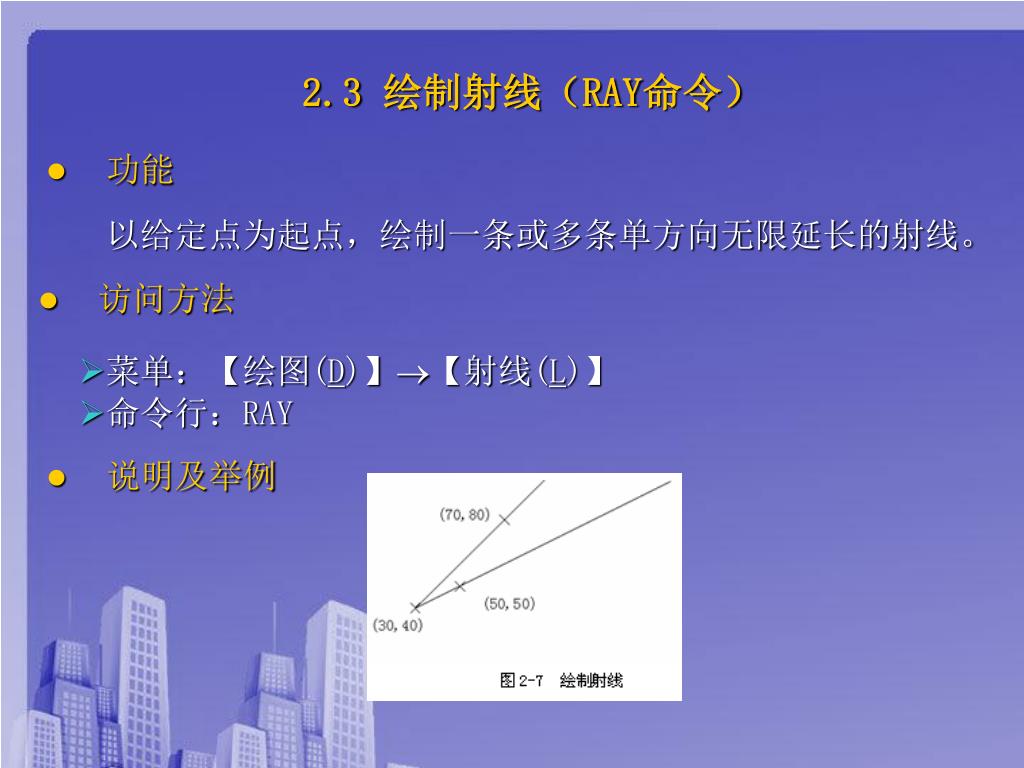

2.3 绘制射线（RAY命令） • 功能以给定点为起点，绘制一条或多条单方向无限延长的射线。 • 访问方法 • 菜单：【绘图(D)】【射线(L)】 • 命令行：RAY • 说明及举例

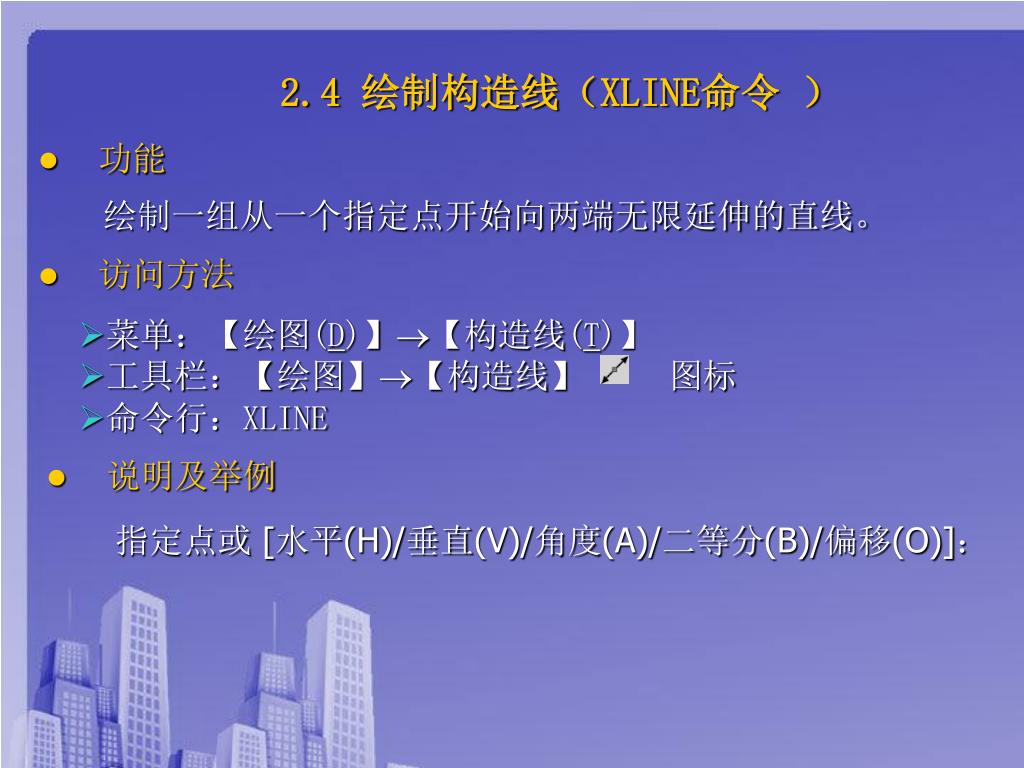

菜单：【绘图(D)】【构造线(T)】 • 工具栏：【绘图】【构造线】图标 • 命令行：XLINE 2.4 绘制构造线（XLINE命令） • 功能绘制一组从一个指定点开始向两端无限延伸的直线。 • 访问方法 • 说明及举例指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]：

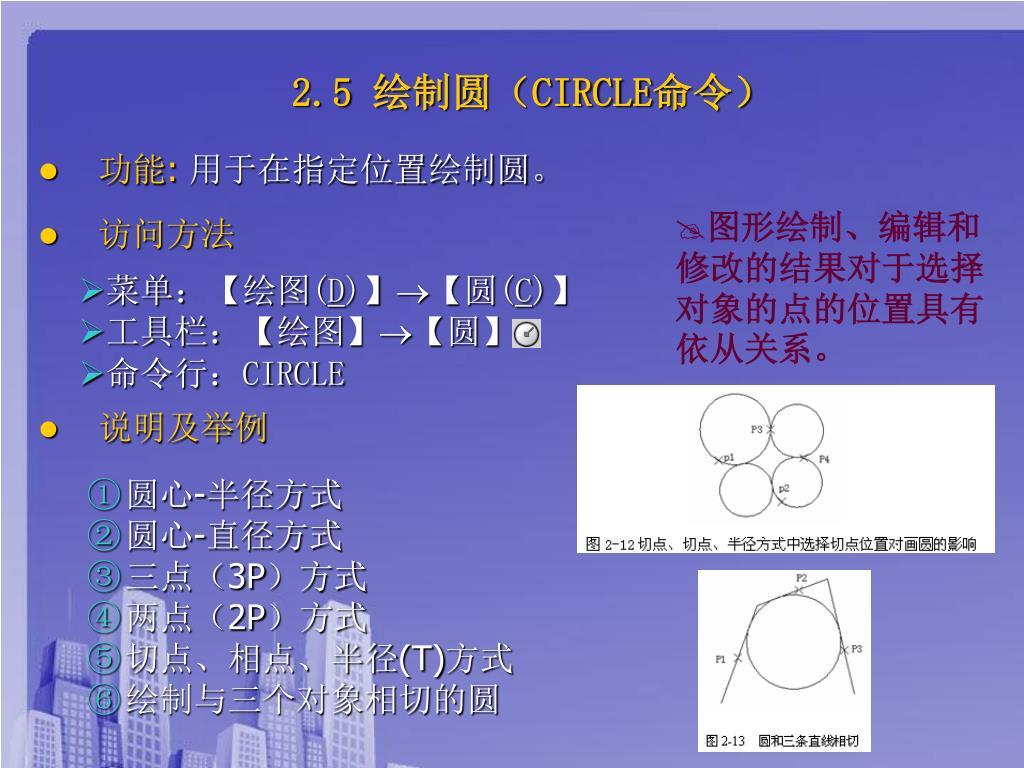

菜单：【绘图(D)】【圆(C)】 • 工具栏：【绘图】【圆】 • 命令行：CIRCLE 2.5 绘制圆（CIRCLE命令） • 功能: 用于在指定位置绘制圆。 • 图形绘制、编辑和修改的结果对于选择对象的点的位置具有依从关系。 • 访问方法 • 说明及举例 • 圆心-半径方式 • 圆心-直径方式 • 三点（3P）方式 • 两点（2P）方式 • 切点、相点、半径(T)方式 • 绘制与三个对象相切的圆

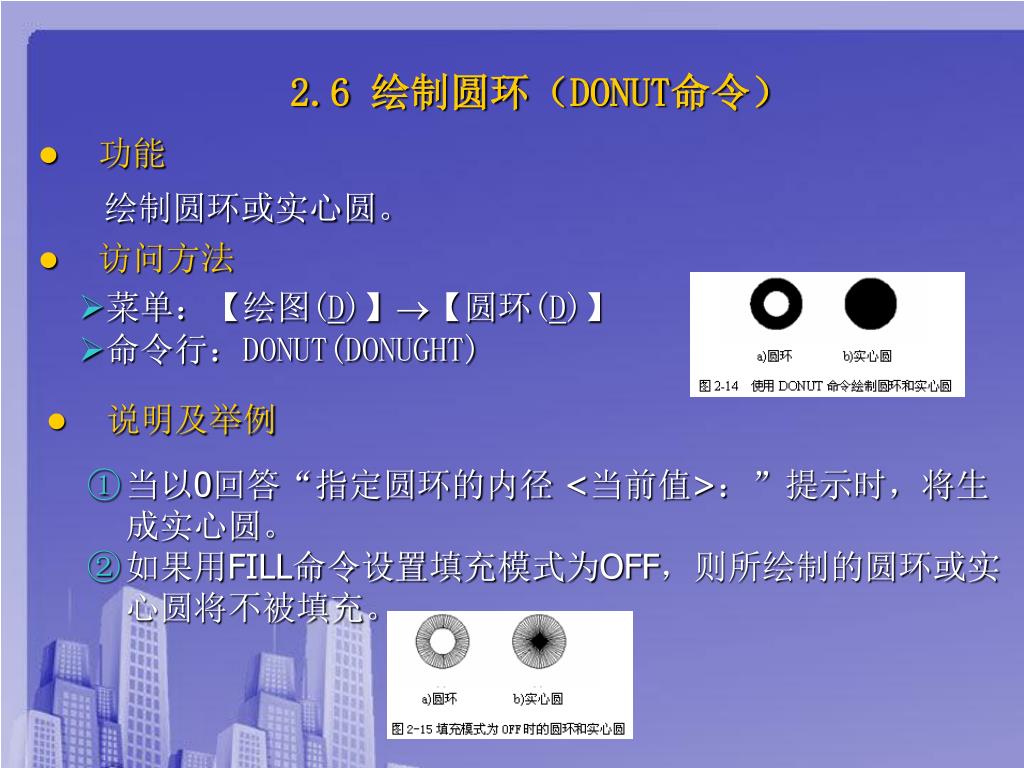

2.6 绘制圆环（DONUT命令） • 功能绘制圆环或实心圆。 • 访问方法 • 菜单：【绘图(D)】【圆环(D)】 • 命令行：DONUT(DONUGHT) • 说明及举例 • 当以0回答“指定圆环的内径 <当前值>：”提示时，将生成实心圆。 • 如果用FILL命令设置填充模式为OFF，则所绘制的圆环或实心圆将不被填充。

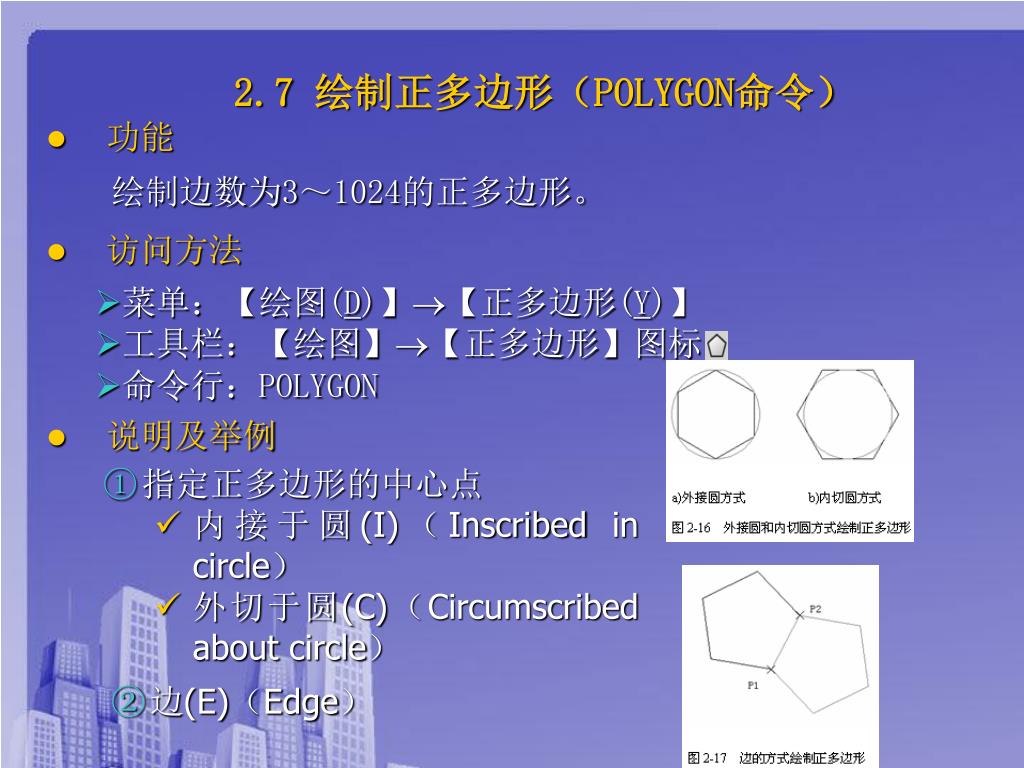

菜单：【绘图(D)】【正多边形(Y)】 • 工具栏：【绘图】【正多边形】图标 • 命令行：POLYGON 2.7 绘制正多边形（POLYGON命令） • 功能绘制边数为3～1024的正多边形。 • 访问方法 • 说明及举例 • 指定正多边形的中心点 • 内接于圆(I)（Inscribed in circle） • 外切于圆(C)（Circumscribed about circle） • 边(E)（Edge）

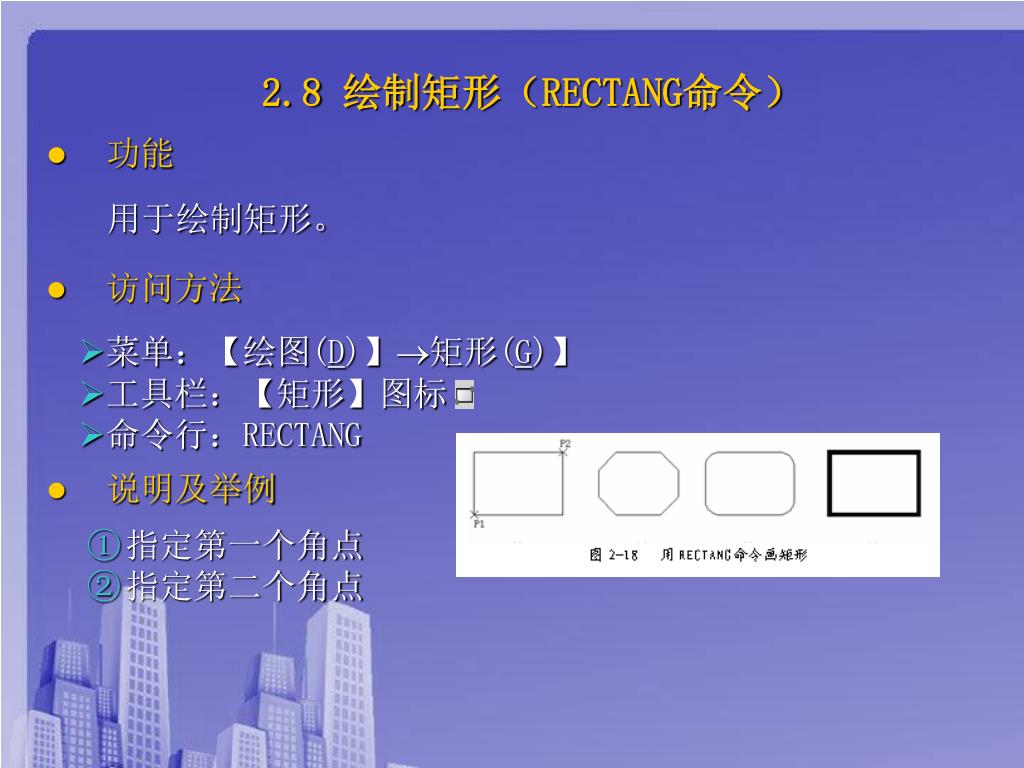

菜单：【绘图(D)】矩形(G)】 • 工具栏：【矩形】图标 • 命令行：RECTANG 2.8 绘制矩形（RECTANG命令） • 功能用于绘制矩形。 • 访问方法 • 说明及举例 • 指定第一个角点 • 指定第二个角点

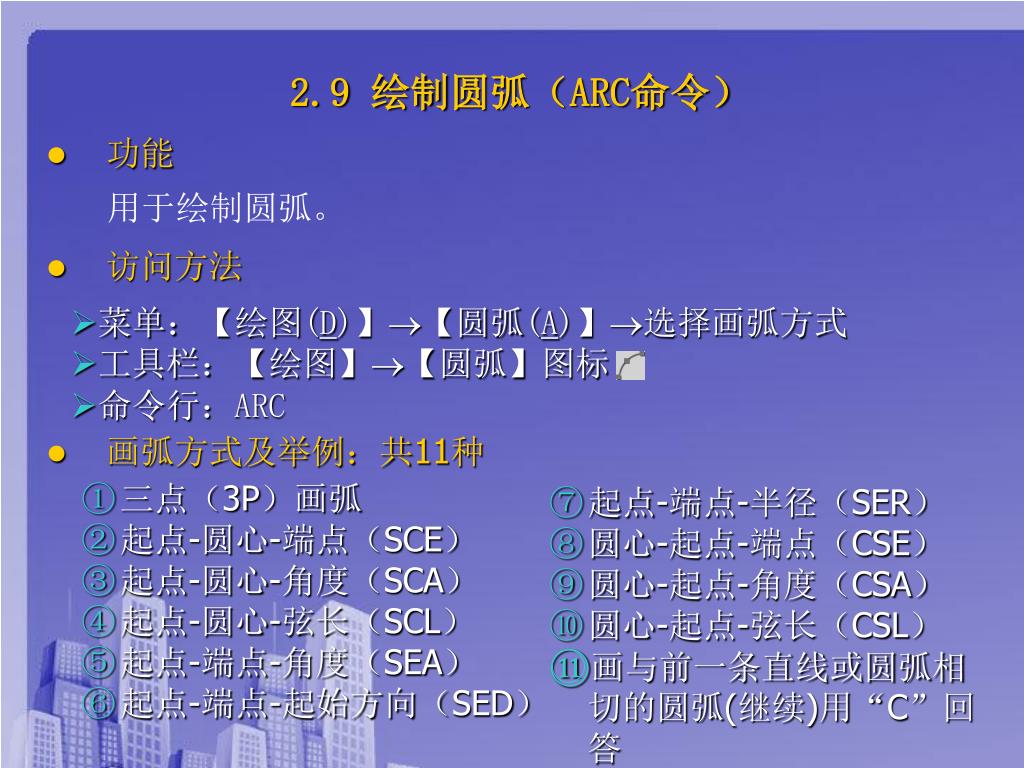

菜单：【绘图(D)】【圆弧(A)】选择画弧方式 • 工具栏：【绘图】【圆弧】图标 • 命令行：ARC • 起点-端点-半径（SER） • 圆心-起点-端点（CSE） • 圆心-起点-角度（CSA） • 圆心-起点-弦长（CSL） • 画与前一条直线或圆弧相切的圆弧(继续)用“C”回答 2.9 绘制圆弧（ARC命令） • 功能用于绘制圆弧。 • 访问方法 • 画弧方式及举例：共11种 • 三点（3P）画弧 • 起点-圆心-端点（SCE） • 起点-圆心-角度（SCA） • 起点-圆心-弦长（SCL） • 起点-端点-角度（SEA） • 起点-端点-起始方向（SED）

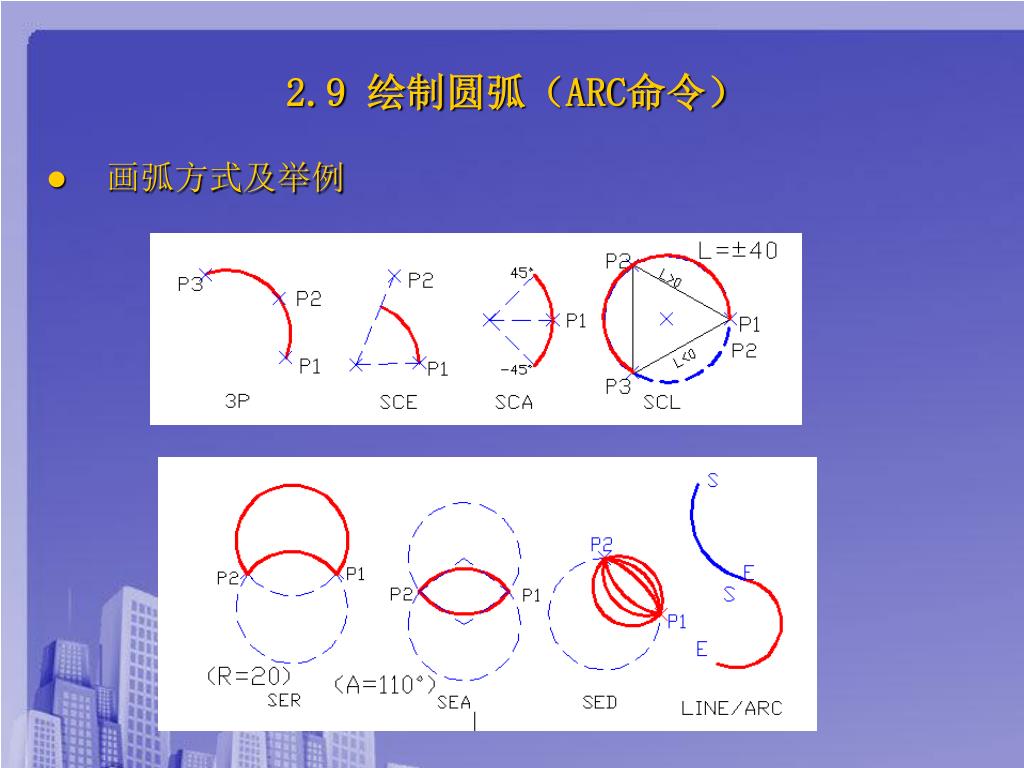

2.9 绘制圆弧（ARC命令） • 画弧方式及举例

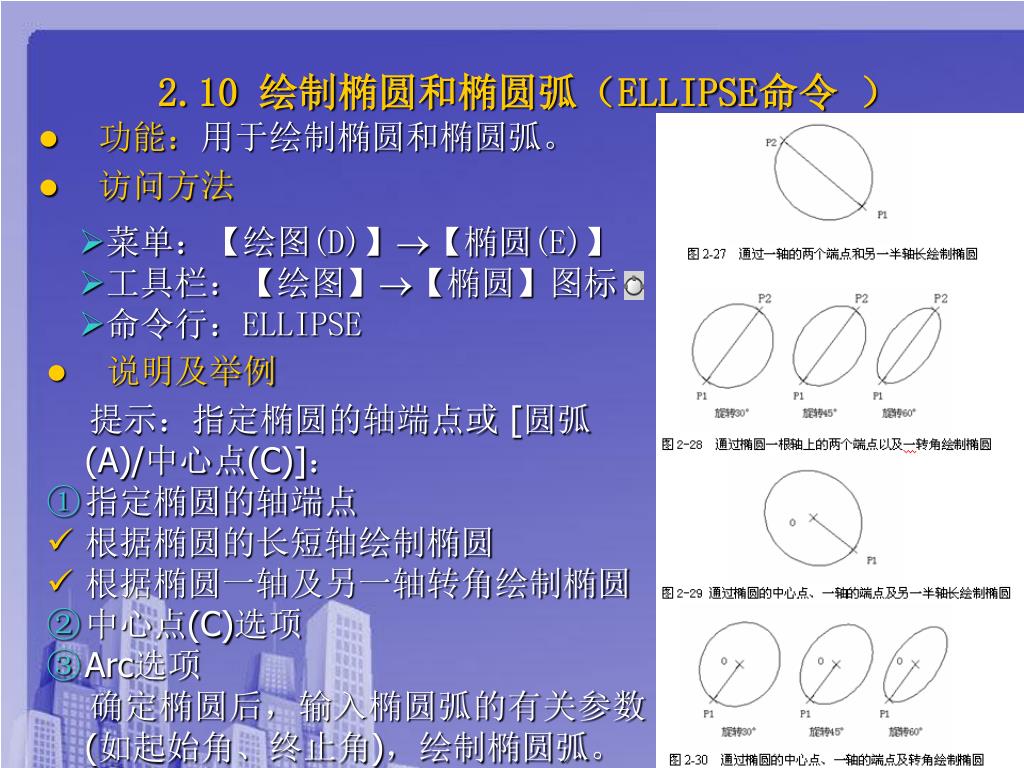

菜单：【绘图(D)】【椭圆(E)】 • 工具栏：【绘图】【椭圆】图标 • 命令行：ELLIPSE 2.10 绘制椭圆和椭圆弧（ELLIPSE命令） • 功能：用于绘制椭圆和椭圆弧。 • 访问方法 • 说明及举例提示：指定椭圆的轴端点或 [圆弧(A)/中心点(C)]： • 指定椭圆的轴端点 • 根据椭圆的长短轴绘制椭圆 • 根据椭圆一轴及另一轴转角绘制椭圆 • 中心点(C)选项 • Arc选项确定椭圆后，输入椭圆弧的有关参数(如起始角、终止角)，绘制椭圆弧。

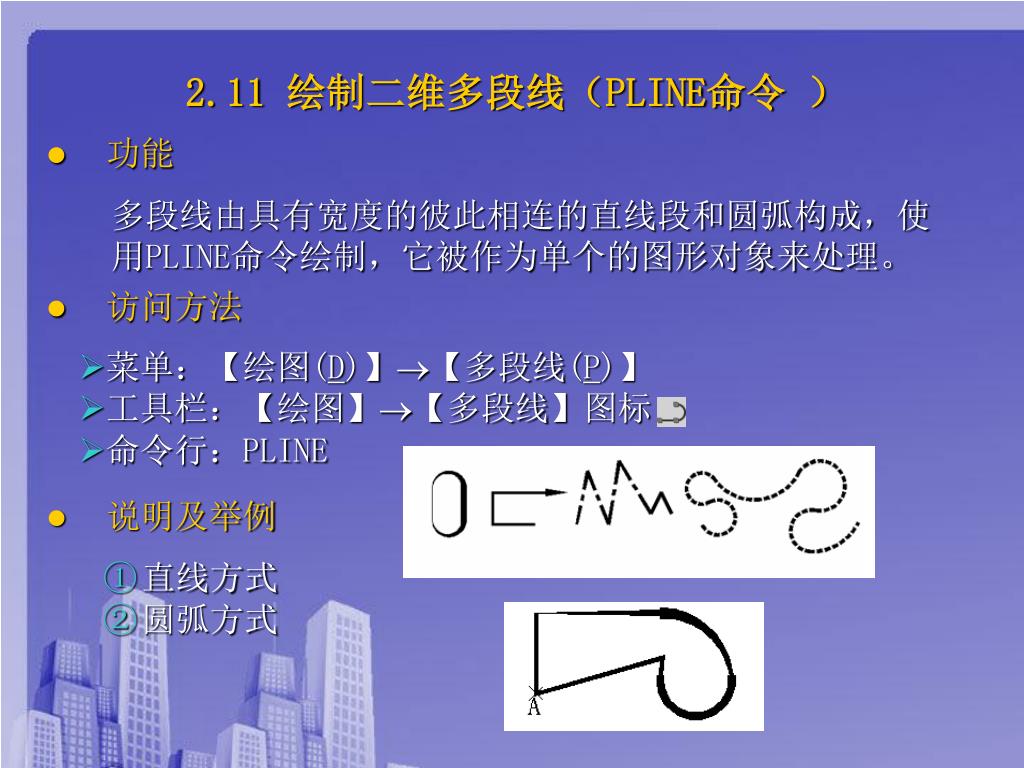

菜单：【绘图(D)】【多段线(P)】 • 工具栏：【绘图】【多段线】图标 • 命令行：PLINE 2.11 绘制二维多段线（PLINE命令） • 功能多段线由具有宽度的彼此相连的直线段和圆弧构成，使用PLINE命令绘制，它被作为单个的图形对象来处理。 • 访问方法 • 说明及举例 • 直线方式 • 圆弧方式

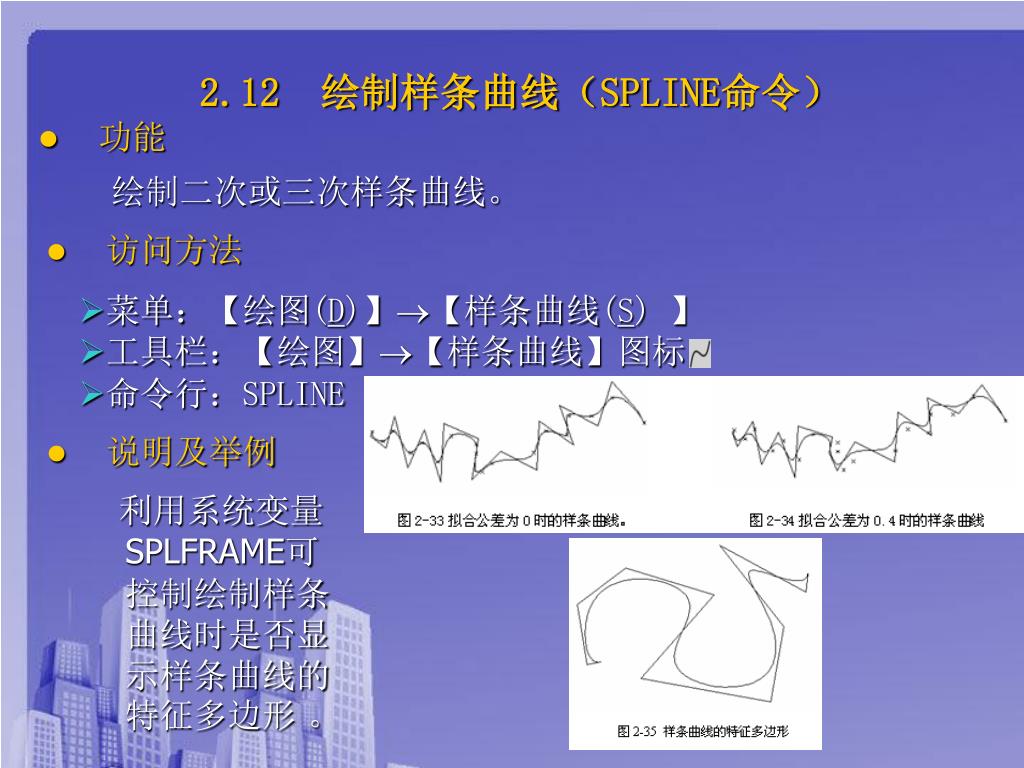

菜单：【绘图(D)】【样条曲线(S) 】 • 工具栏：【绘图】【样条曲线】图标 • 命令行：SPLINE 2.12 绘制样条曲线（SPLINE命令） • 功能绘制二次或三次样条曲线。 • 访问方法 • 说明及举例利用系统变量SPLFRAME可控制绘制样条曲线时是否显示样条曲线的特征多边形。

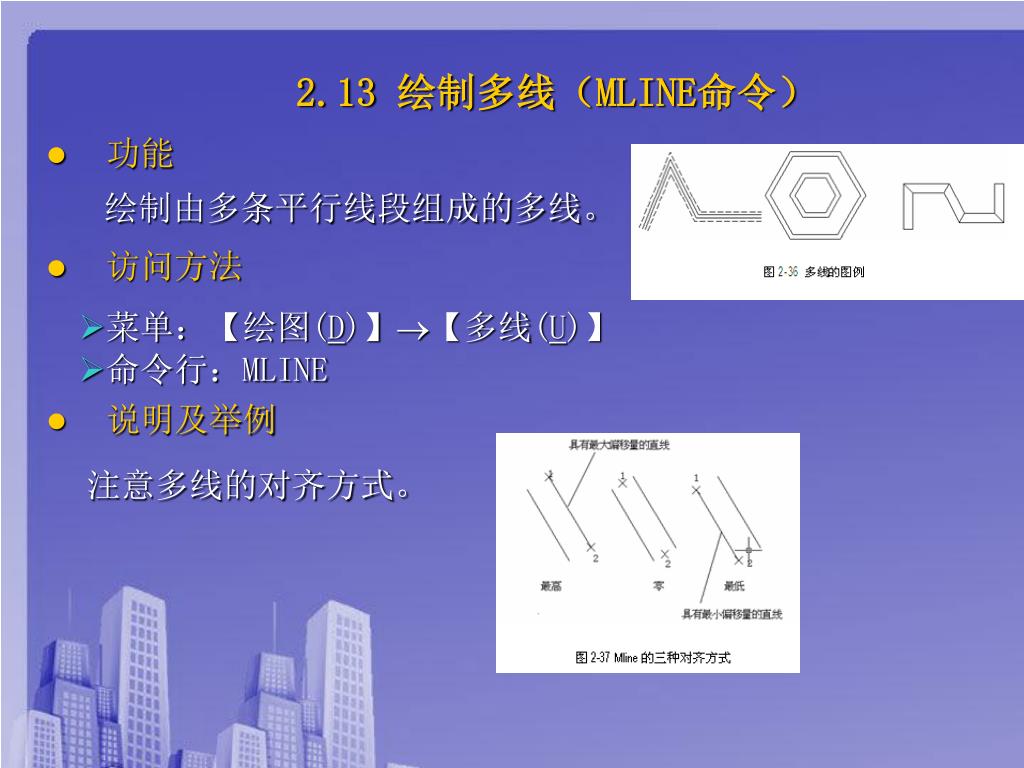

2.13 绘制多线（MLINE命令） • 功能绘制由多条平行线段组成的多线。 • 访问方法 • 菜单：【绘图(D)】【多线(U)】 • 命令行：MLINE • 说明及举例注意多线的对齐方式。

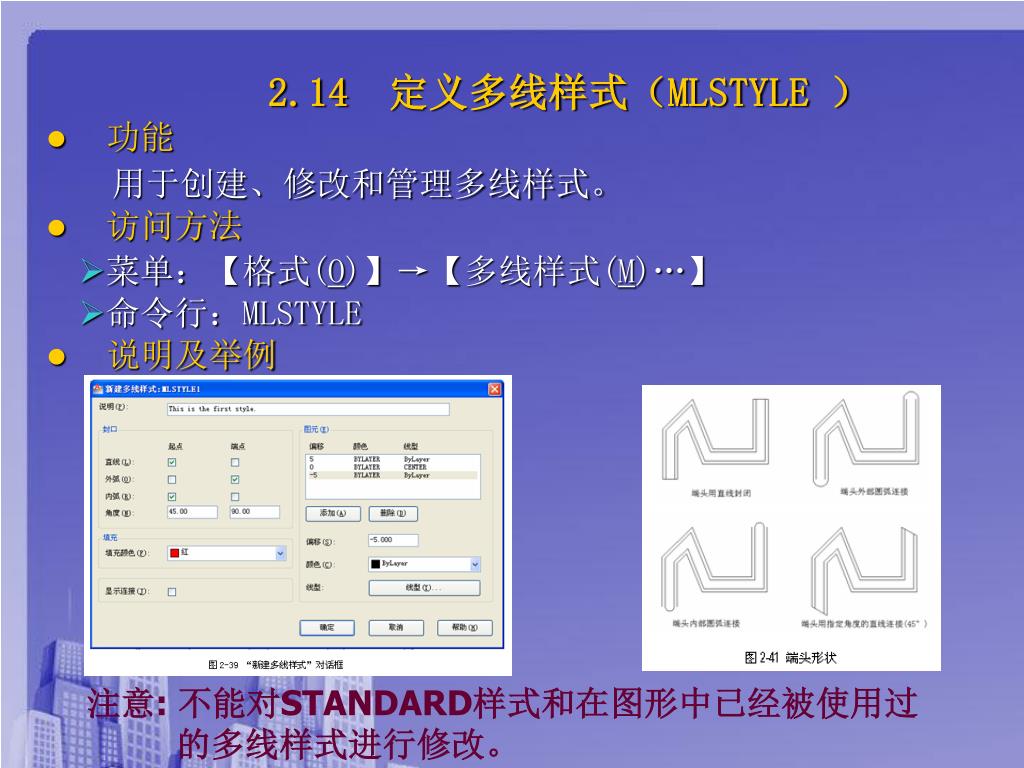

2.14 定义多线样式（MLSTYLE ） • 功能用于创建、修改和管理多线样式。 • 访问方法 • 菜单：【格式(O)】→【多线样式(M)…】 • 命令行：MLSTYLE • 说明及举例注意: 不能对STANDARD样式和在图形中已经被使用过的多线样式进行修改。

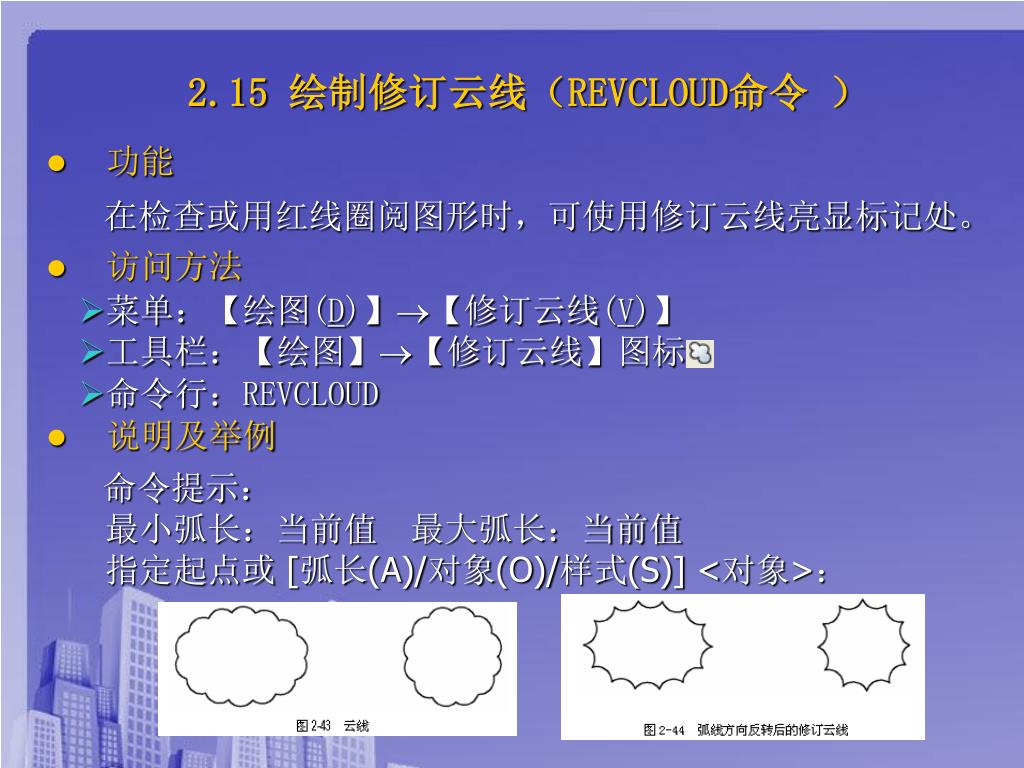

菜单：【绘图(D)】【修订云线(V)】 • 工具栏：【绘图】【修订云线】图标 • 命令行：REVCLOUD 2.15 绘制修订云线（REVCLOUD命令） • 功能在检查或用红线圈阅图形时，可使用修订云线亮显标记处。 • 访问方法 • 说明及举例命令提示：最小弧长：当前值最大弧长：当前值　指定起点或 [弧长(A)/对象(O)/样式(S)] <对象>：

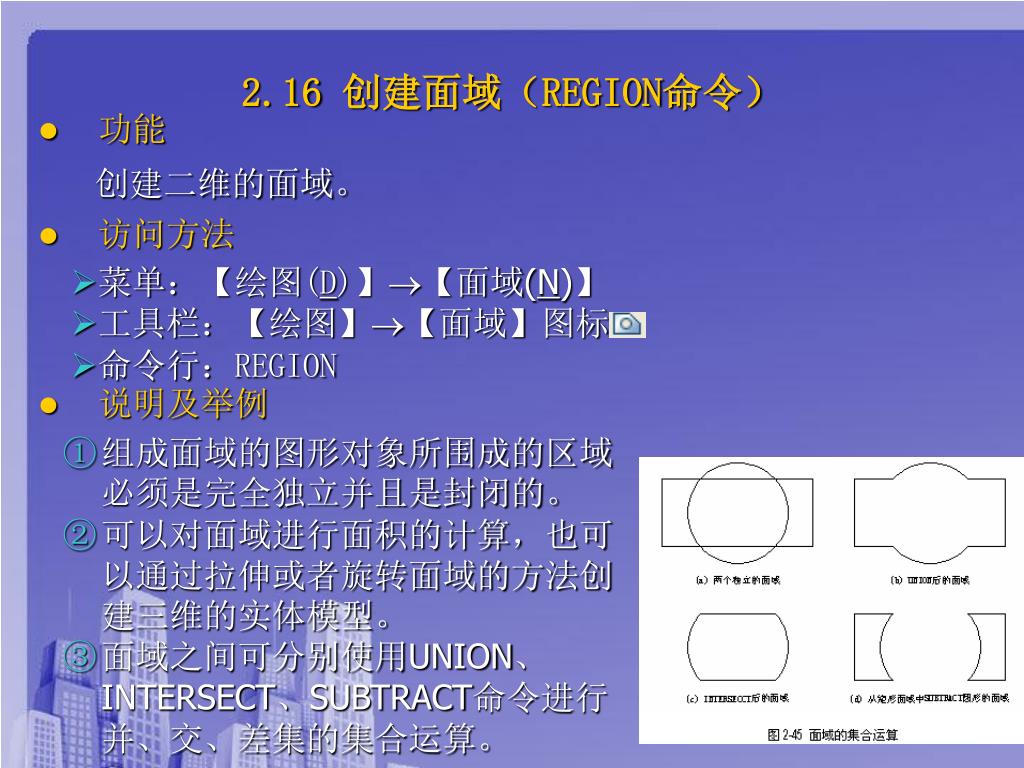

菜单：【绘图(D)】【面域(N)】 • 工具栏：【绘图】【面域】图标 • 命令行：REGION 2.16 创建面域（REGION命令） • 功能创建二维的面域。 • 访问方法 • 说明及举例 • 组成面域的图形对象所围成的区域必须是完全独立并且是封闭的。 • 可以对面域进行面积的计算，也可以通过拉伸或者旋转面域的方法创建三维的实体模型。 • 面域之间可分别使用UNION、INTERSECT、SUBTRACT命令进行并、交、差集的集合运算。

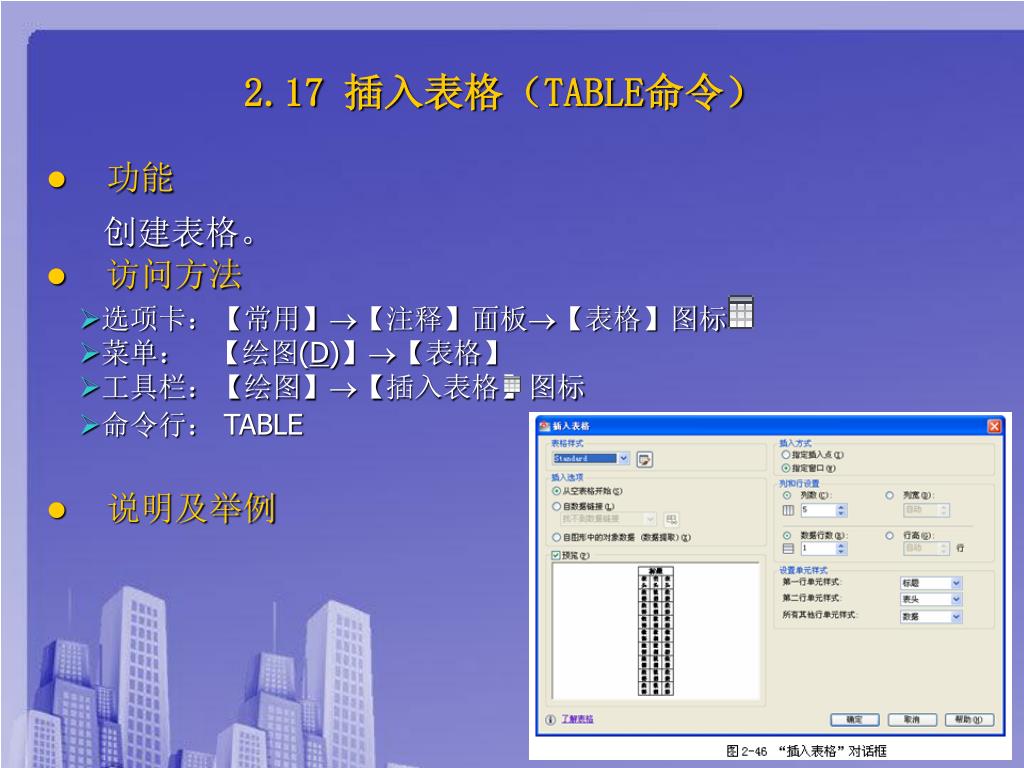

2.17 插入表格（TABLE命令） • 功能创建表格。 • 访问方法 • 选项卡：【常用】【注释】面板【表格】图标 • 菜单：【绘图(D)】【表格】 • 工具栏：【绘图】【插入表格】图标 • 命令行： TABLE • 说明及举例

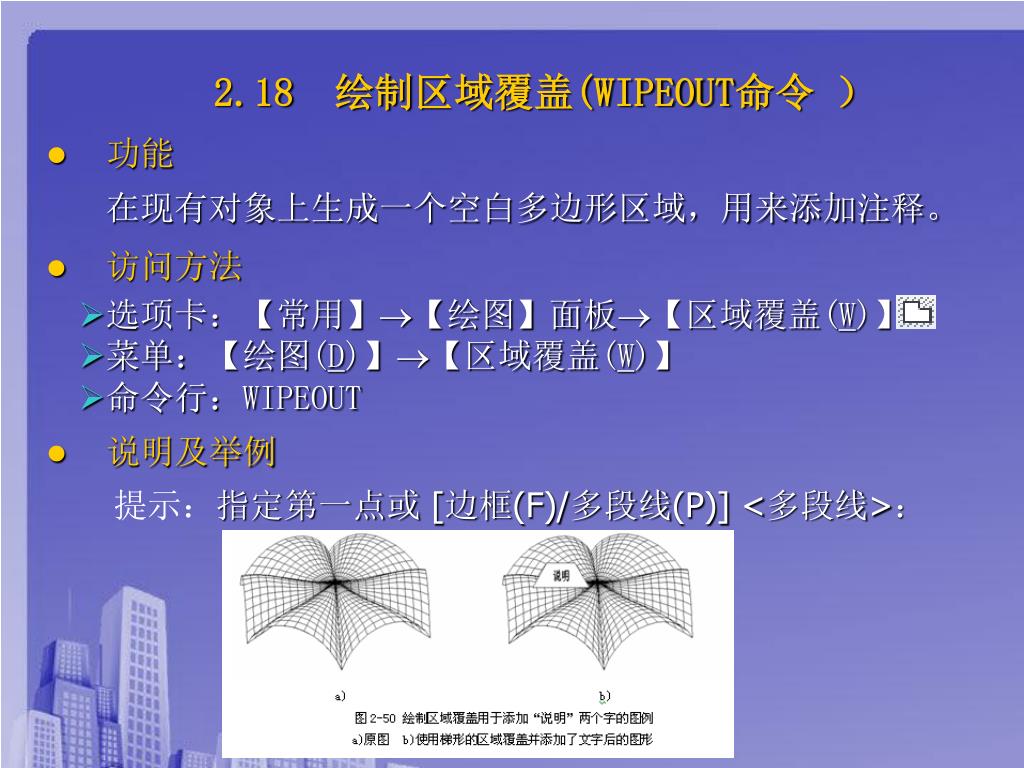

2.18 绘制区域覆盖(WIPEOUT命令） • 功能在现有对象上生成一个空白多边形区域，用来添加注释。 • 访问方法 • 选项卡：【常用】【绘图】面板【区域覆盖(W)】 • 菜单：【绘图(D)】【区域覆盖(W)】 • 命令行：WIPEOUT • 说明及举例提示：指定第一点或 [边框(F)/多段线(P)] <多段线>：

第 2 章 二维绘图命令
