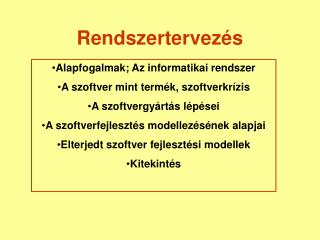

  1. Rendszertervezés • Alapfogalmak; Az informatikai rendszer • A szoftver mint termék, szoftverkrízis • A szoftvergyártás lépései • A szoftverfejlesztés modellezésének alapjai • Elterjedt szoftver fejlesztési modellek • Kitekintés

  2. Alapfogalmak Információ:hír, üzenet melytől ismereteink bővülnek Informatikai rendszer ? Számítástechnikai információ: binárisan kódolt utasítás vagy adat Bináris kód: két elemű kód, melyekkel digitális áramköröket lehet működtetni. Szokásos jelölés:0;1 Bit: a bináris kód egy eleme, az információ egysége Byte: 8 bites információ egység Nagymennyiségű információ leírása prefixumokkal: k=*210; M=*220; G=*230; T=*240 ....

  3. PROGRAM Alapfogalmak Informatikai rendszer ? utasítás vagy adat digitális áramkörök ADATOK HERDVER: az áramkörök SZOFTVER: Programok, adatok, dokumentáció

  4. Informatikai rendszer: - Hardver - Szoftver - programok - adatok - dokumentáció

  5. Informatikai rendszer összes költsége 100% 90% Hardver Szoftver 10% 2010 időpont 1960 Informatikai rendszer: tervezése(fejlesztése) meghatározza Szoftver tervezés a Hardver-t 1. a programok bonyolultsága és az adatok mennyisége (szoftver) alapvetően meghatározza a szükséges erőforrásokat (hardvert) ? 2. a szoftver/hardver árarány változása a szoftver tervezés fejlesztését igényli!!!

  6. Informatikai rendszer: tervezése(fejlesztése) meghatározza Szoftver tervezés a Hardver-t System engineering Software engineering Information technology

  7. Programok típusai Alapszoftver operációs rendszer program nyelvek segédprogramok Alkalmazói szoftver általános célú speciális

  8. Informatikai rendszer: alkalmazói programok alap programok Hardver System engineering Software engineering Information technology

  9. hiba arány hiba arány hiba arány idő idő idő Information technology: Technológia: tudományos ismeretek alkalmazásával történő gazdaságos gyártási eljárás Lépései: Követelmény feltárás Tervezés Fizikai megvalósítás Ellenőrzés hagyományos termék szoftver termék kezdeti hiányosságok kezdeti hiányosságok kopás ÉLETCIKLUS NEM KOPIK, DE ELAVUL Lépései: Követelmény feltárás Tervezés Megvalósítás Ellenőrzés Követés Könnyen módosítható szoftvert kell gyártani kezdeti hiányosságok Módosítások

  10. Szoftver krízis tünetei: költségek alakulása Követelmény feltárás Tervezés Megvalósítás Ellenőrzés Követés 1/3 a többi 1/2 ellenőrzés tervezés 2/3 követés megval. 2% rögtön jó 3% javítás után jó javítás 2/3 tovább fejlesztés 20% alapos átdolgozás után jó adaptálás 30% soha nem ment DE KIFIZETTÉK Az összes eddigi szoftverből.. 45% soha nem ment rendesen

  11. Szoftver krízis KÖVETELMÉNYEK: OKOK: - minimális futási idő - gyenge hardver - minimális tárhely - gyenge fejlesztői környezet - felhasználó-barát felület - monolitikus programozás - feltétlen megbízhatóság * nem becsülhető előre a hardver igény - könnyű karbantarthatóság * nem becsülhető a határidő - egyszerű továbbfejlesztés * körülményes a team-munka - gyors, olcsó kivitelezés * nem becsülhető a tesztelési idő * nincs teljes körű teszt (béta verzió) - határidők betartása * szinte lehetetlen a program módosítása - egyéntől független programozás * a program minősége a programozó ....szakmai tudásától függ CSAK

  12. Szoftver fejlesztés modellezése Probléma-tér Implementációs-tér Implementációs modell Fogalmi modell Tervezés Modellezés Implementáció Modellezés Követelmények Működő rendszerek Valós világ Lehetséges rendszerek Megvalósított rendszer

  13. Szoftvertechnológia lépései, szakkifejezései analízis (specifikáció, követelmény feltárás) tervezés ( modellezés, absztrakció és dekompozíció) a szoftver életciklusa implementálás (megvalósítás, kódolás) tesztelés (ellenőrzés, validáció) követés (továbbfejlesztés, evolúció) Absztrakt Elvont Fogalmi modell Impl. modell Megfelelés tervezés Releváns tartomány Dekompozíció finomítás Dekompozíció finomítás Absztrakció Absztrakció Konkrét

  14. A tervezés alapesetei top-down bottom-up Semmi biztosíték nincs, hogy a fogalmi és az implementációs rendszer megfelel egymásnak 2 3 3 1 1 2 javítás 1 2 n

  15. Szoftvertervezési modellek: vízesés modell specifikáció, köv. feltárás Előnye: jól áttekinthető, a feladatok szétoszthatók, időben tervezhető Hátránya: minél később derül ki a probléma, annál bonyolultabb meghatározni, hogy hol volt a hiba. Ha a specifikáció a hibás az újratervezés miatt drága. rendszer és szoftverterv implementáció és egységteszt integráció és rendszerteszt működtetés és karbantartás - alapeset szerint: top-down modell • a modell életciklus követés részét nem tartalmazza

  16. Szoftvertervezési modellek: evolúciós modell(prototípus modell) Előnye: a folyamatos ellenőrzéssel a nagyobb tévedések elkerülhetők. Hátránya: tökéletes szoftver nincs; hogy meddig vállaljuk a finomítást azt a döntést a modell nem tartalmazza START STOP Specifikáció Finomítás? gyors tervezés prototípus 2. verzió validáció prototípus 3. verzió n. verzió

  17. Szoftvertervezési modellek: spirális modell Előnye: költséghatékony. Hátránya: a benne alkalmazott előző modellek hiányosságai, benne maradnak a rendszerben Specifikáció tervezés finomítás Kockázat elemzés go? no-go? ellenőrzés validáció adott verzió imlementáció Az egyes szakaszokban az eddigi modellek használhatók

  18. Szoftvertervezési modellek: újrafelhasználásorientált modell Előnye: költséghatékony, időtakarékos Hátránya: nem minden esetben használható, a követés csak nehézkesen valósítható meg specifikáció, köv. feltárás komponensekre bontás meglévő elemek vizsgálata Követelmény módosítás Integrálás, implementáció Rendszer validáció • a meglévő, módosítható (freeware) programokból hozzuk létre az ígényeknek megfelelőt • bottom-up alapmodell

  19. A konkrét szoftvertervezés kiegészítő tevékenységei: Szoftvermenedzsment Minőségbiztosítás • A szoftver mint projekt: • időtervezés • erőforrás-tervezés • költségtervezés • kockázatelemzés • ISO 9000-3 (ISO 91) International Organization for Standardization • Tanusítvány!! • Elemek: • minőségellenőrzés minden fázisban • dokumentációk • karbantartás és szerviz tevékenység • jogi keretek, felelősség
