Presentation Transcript
slide1
Установки «Mини-GTL» для переработки ПНГ малых и средних месторождений

С.Э. Долинский

Генеральный директор

ООО «Газохим Техно»

Тел.: +7 (903) 1138197

Тел./факс: +7 (495) 6633900

slide2
Проект объединяет российский и британский научный потенциал

ОРГАНИЗАЦИИ

  • Великобритания и США:
    • Oxford CatalystsGroupPLC
    • VelocysInc.
    • University of Oxford
    • Wolfson Catalysis Center

Россия:

  • ООО «Газохим Техно»
  • РГУНефти и газа им. Губкина
  • ИОХ РАНим. Н.Д.Зелинского
  • ФГУП НЦ НАМИ

ПЕРСОНАЛИИ

slide3

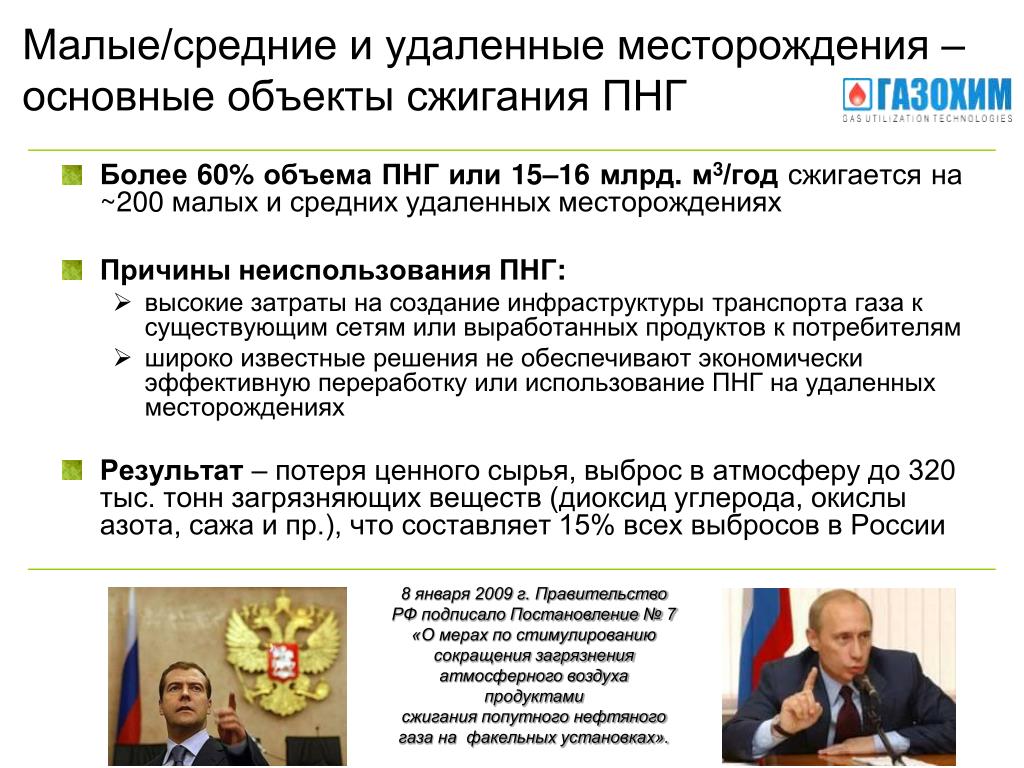

Малые/средние и удаленные месторождения – основные объекты сжигания ПНГ

Более 60% объема ПНГ или 15–16 млрд. м3/год сжигается на ~200 малых и средних удаленных месторождениях

Причины неиспользования ПНГ:

высокие затраты на создание инфраструктуры транспорта газа к существующим сетям или выработанных продуктов к потребителям

широко известные решения не обеспечивают экономически эффективную переработку или использование ПНГ на удаленных месторождениях

Результат – потеря ценного сырья, выброс в атмосферу до 320 тыс. тонн загрязняющих веществ (диоксид углерода, окислы азота, сажа и пр.), что составляет 15% всех выбросов в России

8 января 2009 г. Правительство РФ подписало Постановление № 7 «О мерах по стимулированию сокращения загрязнения атмосферного воздуха продуктами сжигания попутного нефтяного газа на факельных установках».

slide4

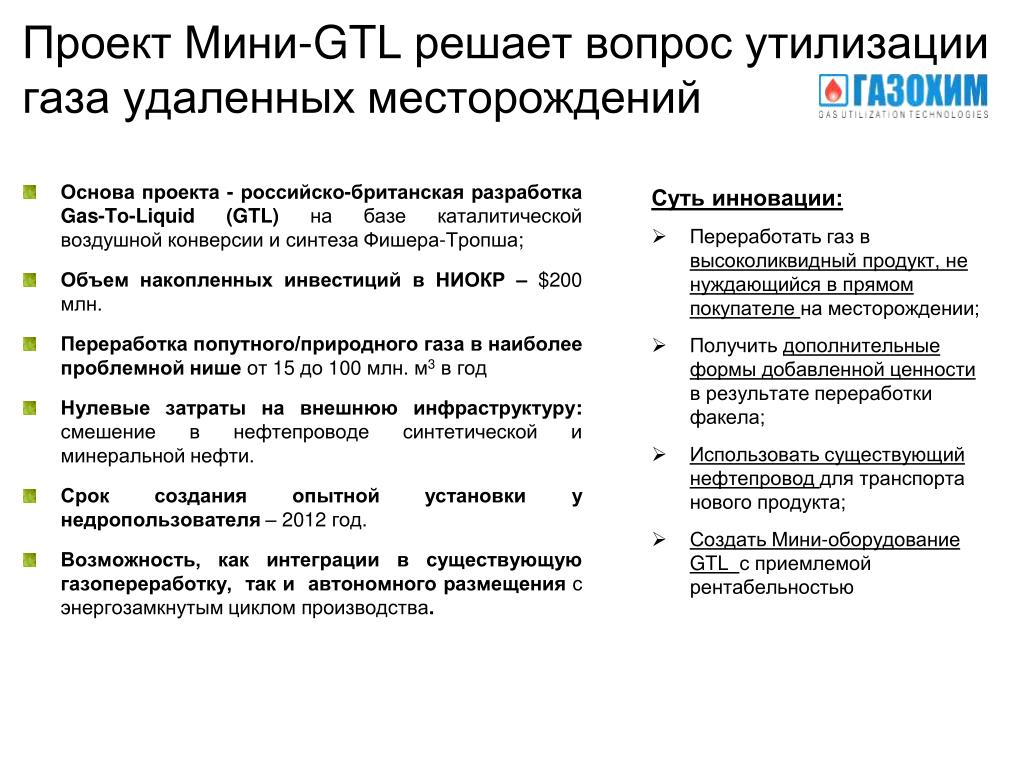

Проект Мини-GTL решает вопрос утилизации газа удаленных месторождений

Суть инновации:

  • Переработать газ в высоколиквидный продукт, не нуждающийся в прямом покупателе на месторождении;
  • Получить дополнительные формы добавленной ценности в результате переработки факела;
  • Использовать существующий нефтепровод для транспорта нового продукта;
  • Создать Мини-оборудование GTLс приемлемой рентабельностью
  • Основа проекта - российско-британская разработка Gas-To-Liquid (GTL) на базе каталитической воздушной конверсии и синтеза Фишера-Тропша;
  • Объем накопленных инвестиций в НИОКР – $200 млн.
  • Переработка попутного/природного газа в наиболее проблемной нише от 15 до 100 млн. м3 в год
  • Нулевые затраты на внешнюю инфраструктуру: смешение в нефтепроводе синтетической и минеральной нефти.
  • Срок создания опытной установки у недропользователя – 2012 год.
  • Возможность, как интеграции в существующую газопереработку, так и автономного размещения с энергозамкнутым циклом производства.
slide5
Ключевые технологические решения отработаны в России и Европе

Сероочистка

Подготовка смеси на конверсию

Парциальное окисление

Компрессия

Обработка сбросных газов

Подг. воздуха

Синтез Ф-Т

Стабилизация продукта

Водоподготовка

БТА

Синт. нефть

- отмечено типовое оборудование

Ключевые переделы технологии mini-GTL (получения синтез-газа и процесс Фишера-Тропша) отработаны на демонстрационных установках в РФ и Европе

5

slide6
Целевая ниша «Мини-GTL» – месторождения с невозможностью сбыта ПНГ
  • Актуально для малых и средних месторождений, либо месторождений со слаборазвитой инфраструктурой.
  • Строительство объектов внешней инфраструктуры – составляет до 70% САРЕХ и ОРЕХ проектов утилизации газа удаленных месторождений .
  • Традиционные технологии переработки газа при таких условиях становятся нерентабельными.
  • Нерентабельно:
  • Выработка э/энергии
  • Транспорт до ГПЗ
  • Получение СПБТ

ПНГ

Синтетическая нефть

Мини-GTL

Транспорт нефтепроводом

Минеральная нефть

Добыча газонефтяной

смеси

Установка подготовки нефти

6

slide7
Использование Мини-GTL дает нефтяным компаниям дополнительную ценность…

* - для установки мощностью 50 млн. м3/год

7

gtl 100
Технология получения синтез-газа в составе Мини-GTL является 100% российской

Создана универсальная технология производства синтез-газа способом парциального окисления воздухом различного углеводородного сырья:

  • Природного и попутного газа
  • Лёгких углеводородов (ШФЛУ, БГС)
  • Углеводородных топлив –бензин и/или дизель (на борту автомобиля)
  • Биогаз и пр.

Преимущества:

  • Оптимальное соотношение для синтеза Фишера-Тропша (H2/CO=1,92,1)
  • Не используется вода и кислород
  • Снижение капитальных затрат по сравнению с паровым риформингом на 40%
  • Снижение эксплуатационных затрат на 30%

Действующий прототип мобильного генератора синтез-газа на демонстрационной установке (г.Москва)

slide9

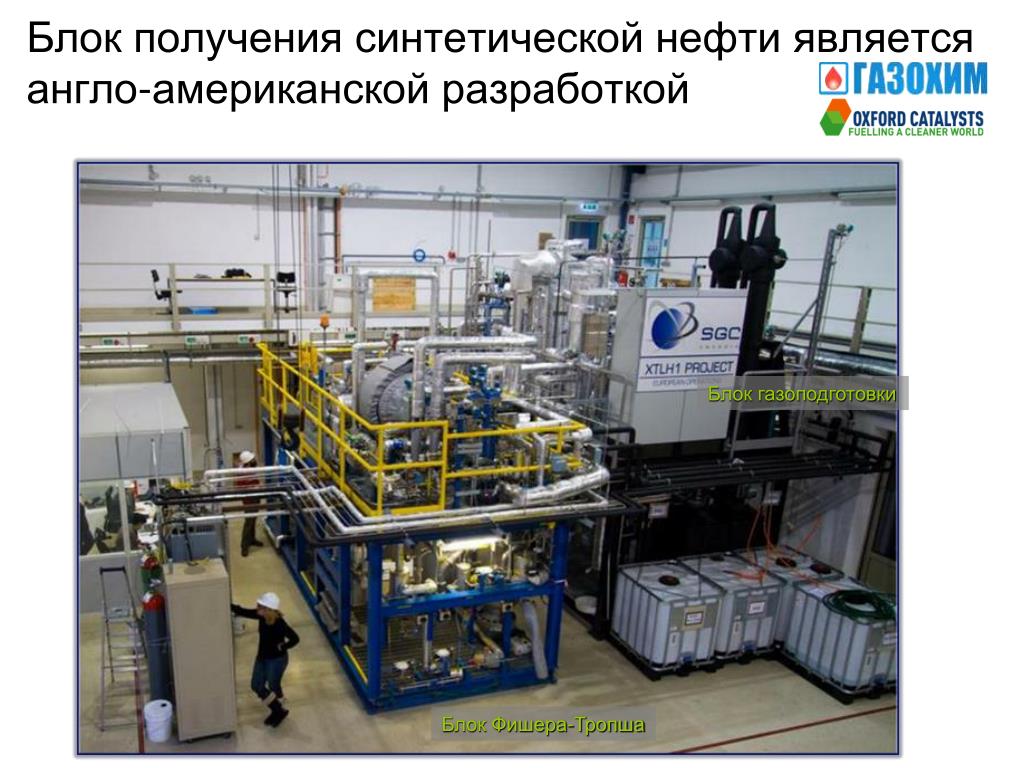

Блок получения синтетической нефти является англо-американской разработкой

Блок газоподготовки

Блок Фишера-Тропша

slide11
Готовность к внедрению
  • Налажен выпуск катализаторов и реакторов, включая микроканальные;
  • Ключевые блоки испытаны на установках в Москве (РФ) и Гюссинге (Австрия);
  • 17.11.2010 во ФГУП ГНЦ РФ НАМИ проведены испытания блока СГ в присутствии членов рабочей группыРОСНАНО-ЛУКОЙЛ
  • Зафиксировано:
    • состав «российского» синтез-газа годен для процесса Фишера-Тропша;
    • отсутствие сбоев в работе оборудования и АСУ
  • 08.02. 2011 в Европейском центре возобновляемой энергетики (Австрия) испытан блок Ф-Т в присутствии членов рабочей группы РОСНАНО-ЛУКОЙЛ
  • Зафиксировано:
    • возможность переработки «российского» синтез-газа в синтетическую нефть;
    • синтетическая нефть пригодна для смешения с природной нефтью
slide12
Текущий статус проекта:

Демонстрационная установка мини-GTL (текущая задача):

    • Сырье - попутный нефтяной газ
    • Планируемое годовое потребление газа – 10 млн. нм3
    • Продукция – «синтетическая нефть», 140 тонн в месяц
    • Площадка – промышленный объект недропользователя.
  • Правовая поддержка: Фонд «Сколково»
  • Организационная поддержка: Фонд «Сколково», ОАО «Роснанотех», Рабочие группы с ОАО «ЛУКОЙЛ» и ОАО «НК Роснефть»;
  • Инвестиционная поддержка: ОАО «НК Роснефть»*, Фонд «Сколково», венчурный фонд I2BF, частные инвесторы

*Достигнуто соглашение о создании совместного предприятия с ОАО «НК Роснефть» в 3 квартале 2011года.

slide13
Ожидаемые результаты проекта
  • Отказ от сжигания и рациональное использование более 6 млрд. нм.куб ПНГ/год на наиболее проблемных объектах (более 30% годового объема сжигания);
  • Сокращение выбросов в атмосферу загрязняющих веществ от сжигания попутного нефтяного газа – до 130 000 тонн/год;
  • В том числе, сокращение выбросов парниковых газов в соответствии со статьей 7 Киотского Протокола в рамках проектов совместного осуществления – до 100 млн.тонн ЕСВ.
  • Создание до 4 тысяч новых российских рабочих мест в регионах;
  • Захват не менее 50% российского рынка, выход на международные рынки;
  • Трансферт современных технологий и создание новых высокотехнологичных предприятий-налогоплательщиков.
