  1. 台中縣網路病毒防制系統經驗與分享 台中縣教育網路中心 黃國順

  2. 一、序論 • 現今網管的困難 • 分散式拒絕服務攻擊(Distributed denial of service) • DDoS難以阻擋的原因 • 攻擊來源數量大 • 使用偽裝IP技術 • 避免成為攻擊別人的「幫手」 • DDoS在發動之初必須,散佈大量攻擊程式 • 現今的手法是藉由電腦病毒來散佈

  3. 主動積極的防制方式為： • 1.定期更新修補作業系統或軟體的漏洞（如安裝urh）。 • 2.安裝防毒軟體並定散更新病毒碼。 • 3.安裝架設防火牆。 • 本篇報告的方法：藉由網管手段找出可能的網路病毒來源IP並加以封鎖隔離，以減少網路病毒散佈的範圍，降低其它電腦被感染的機率。

  4. Multi Router Traffic Grapher (MRTG)圖表

  5. MRTG無法提供更詳的資料 • Netflow分析 • 台南市網的作法http://www.tn.edu.tw/sammy/netflow/detect.htm • 阻擋中毒的電腦 • 設定cisco router ACL(access control list)的方法

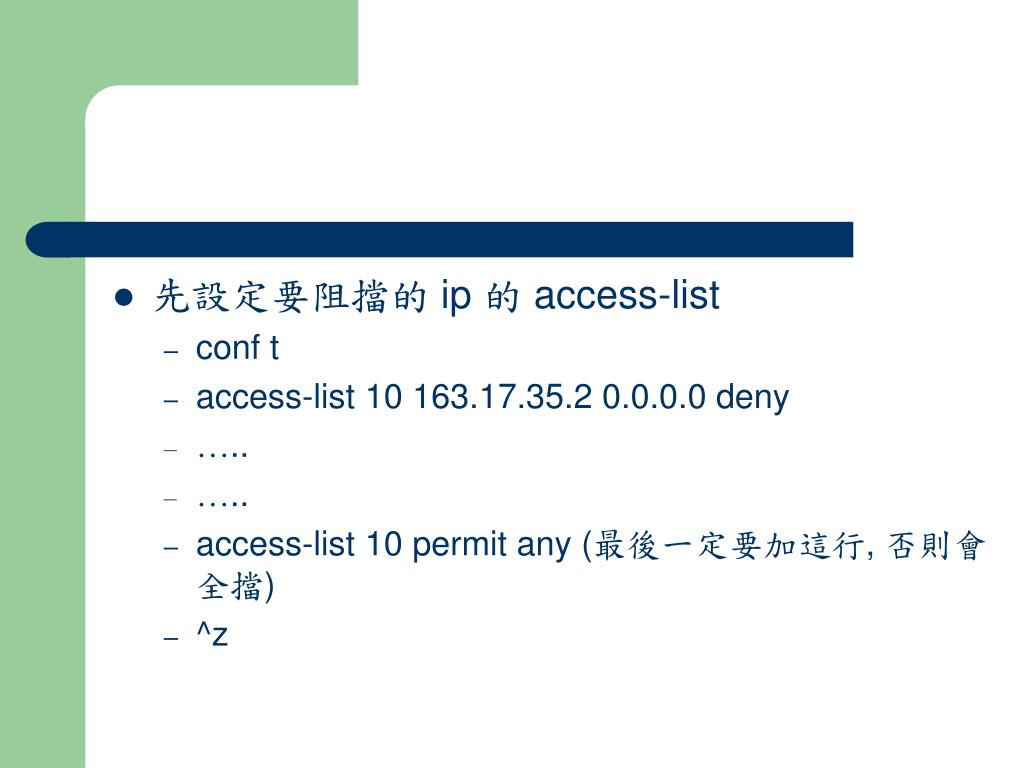

  6. 先設定要阻擋的ip 的access-list • conf t • access-list 10 163.17.35.2 0.0.0.0 deny • ….. • ….. • access-list 10 permit any (最後一定要加這行, 否則會全擋) • ^z

  7. 針對往區網的interface 設定access-group例如： • conf t • int atm5/0/0.1000 • ip access-group 10 in • ip access-group 15 out • ^z

  8. 以人工方式比對、設定ACL 、通知連線單位網管人員、解除ACL整個過程繁瑣，對於擁有超過兩百三十個以上連線單位的台中縣教網來說，要做好網管真的很困難。

  9. 二、系統運作原理及架構 • Netflow流量記錄 sif sip dif dip P sport dport packets size 497 211.58.132.116 0 163.17.53.1 6 3746 139 3 144 497 211.58.132.116 0 163.17.53.2 6 3747 139 3 144 497 211.58.132.116 0 163.17.53.3 6 3748 139 3 144 497 211.58.132.116 0 163.17.53.4 6 3749 139 3 144 497 211.58.132.116 0 163.17.53.5 6 3750 139 3 144 497 211.58.132.116 0 163.17.53.6 6 3751 139 3 144 497 211.58.132.116 0 163.17.53.7 6 3752 139 3 144 497 211.58.132.116 0 163.17.53.8 6 3753 139 3 144 497 211.58.132.116 0 163.17.53.9 6 3754 139 3 144 497 211.58.132.116 0 163.17.53.10 6 3755 139 3 144 497 211.58.132.116 0 163.17.53.11 6 3756 139 3 144 497 211.58.132.116 0 163.17.53.12 6 3757 139 3 144 497 211.58.132.116 0 163.17.53.13 6 3758 139 3 144 497 211.58.132.116 0 163.17.53.14 6 3759 139 3 144 497 211.58.132.116 0 163.17.53.15 6 3760 139 3 144 497 211.58.132.116 0 163.17.53.16 6 3761 139 3 144 497 211.58.132.116 0 163.17.53.18 6 3763 139 3 144 497 211.58.132.116 0 163.17.53.19 6 3764 139 2 96 497 211.58.132.116 0 163.17.53.20 6 3765 139 3 144

  10. 運作架構圖

  11. 四、Netflow 流量分析架設 • 交大http://netflow.nctu.edu.tw/netflow.html及 • 台南市網http://www.tn.edu.tw/sammy/netflow/setup.htm

  12. 四、在資料庫中建立相關資料表 • m_unit：單位基本資料

  13. m_unit_ip：單位網路資料，用來判斷封包來源或目的IP所屬單位時使用m_unit_ip：單位網路資料，用來判斷封包來源或目的IP所屬單位時使用

  14. unit_service：單位伺服器資料，各單位登記其各類伺服器以減少誤判的發生unit_service：單位伺服器資料，各單位登記其各類伺服器以減少誤判的發生

  15. lock_type：鎖定類別。

  16. lk_addr_in：內部鎖定IP

  17. lk_addr_out：外部鎖定IP

  18. 五、網路病毒偵測程式 • flowscan_new.pl程式 • 1. 連結資料庫 • 2. 篩選累計 • 3. 排序擷取超過門檻值的IP • 4. 新增至資料庫及發送E-mail

  19. 目前中縣教網已撰寫好的副程式為： • likecodered • scanport137 • likenimda • likemailvirus • likeslapper • likeddos_dp_80_2_96 • likeddos_dp_445_2_96 • likeddos_dp_1434_1_404 • flowscan.pl

  20. 六、自動封鎖IP的機制 • 手動設定麻煩易出錯 • 如何自動設定ACL ? • 利用Expect這套軟體：將手動設定時與router間的 interactive 以程式自動化

  21. 命令 說明 exp_send 輸出字串給該程式 expect 核對該程式的輸出字串 spawn 執行一個程式 interact. 將控制權交給真人

  22. 自動封鎖IP的步驟 • 執行control65acl.pl由資料庫中查詢出需要封鎖的IP • 執行expect expect_acl • 設定crontab定時執行 • flowscan_new.pl • control65acl.pl • expect expect_acl

  23. 七、解除封鎖IP的機制 • 網管人員在修復電腦或查明原因後可自行解除被封鎖的IP。http://www.tcc.edu.tw

  24. 八、討論 • 誤判的可能 • 門檻值的設定 • 偵測系統的限制 • Q&A
