Magnetofon

1. Magnetofon

2. Magnetický záznam • mechanický nosič • vrstva zmagnetovatelného prášku • částečky velikosti kolem 5 µm • „zapamatování“ zmagnetováním částeček • princip využívá: • magnetofon • videokazeta • disketa • HDD

3. zaznamenávaný signál zmagnetované částečky směr pohybu pásku Záznam

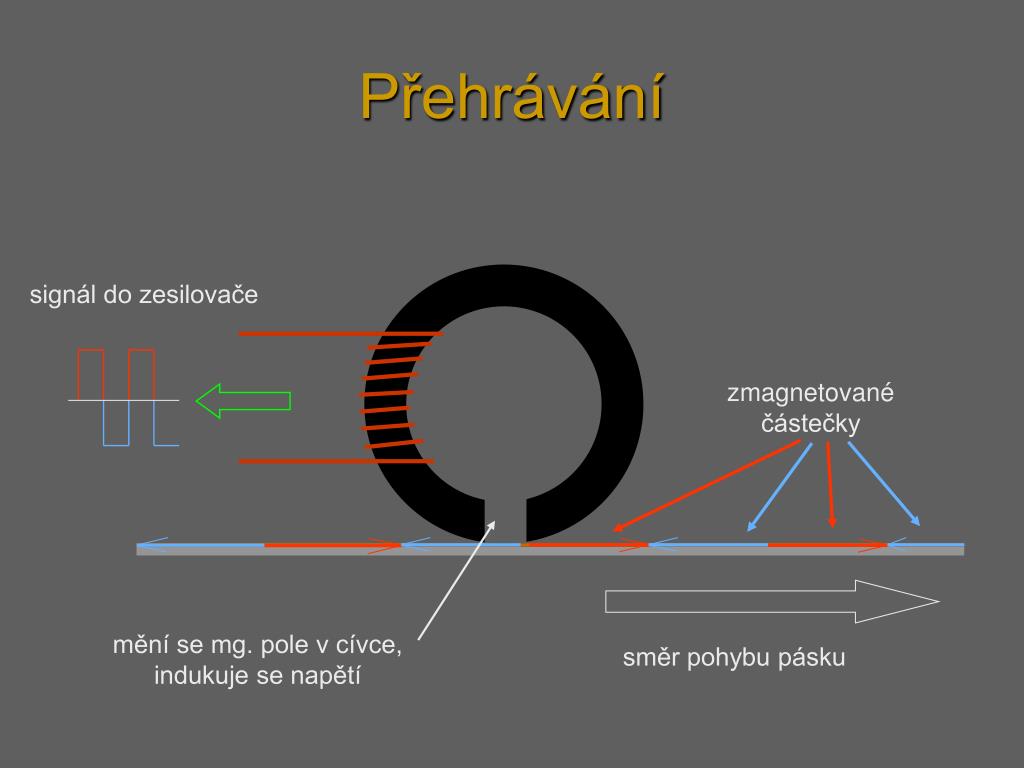

4. Přehrávání signál do zesilovače zmagnetované částečky mění se mg. pole v cívce, indukuje se napětí směr pohybu pásku

5. navíjení pásku gumová přítlačná kladka směr pohybu pásku hřídel setrvačníku Mechanika magnetofonu univerzální hlava Rychlost pohybu pásku: 19,05 cm/s; 9,525 cm/s; 4,7625 cm/s; 2,38125 cm/s.

6. Rychlost posunu - vliv na kvalitu • 19 cm/s - profesionální praxe • v amatérské praxi vhodná pro pořizování základních záznamů, které jsou určeny k případnému rozmnožování a u nichž je i po přepisu požadována nejvyšší jakost • 9,5 cm/s - spolehlivě splňuje požadavky tříd Hi-Fi • 4,75 cm/s - ve spojení s pomocnými obvody (DOLBY apod.) splňuje i u kazetových přístrojů požadavky třídy Hi-Fi • náchylnější k přebuzení v oblasti vysokých kmitočtů • 2,4 cm/s - nenáročné záznamy řeči • vyžaduje kvalitní a nepoškozené záznamové materiály • záznam je velmi choulostivý na přebuzení i na výpadky signálu

7. Mazání • Trvalým magnetem • nejlevnější • nejhůř maže = největší šum • zmagnetovává okolní součástky • nespotřebovává proud • MGF hlavičkou – stejnosměrný proud • silnější než trvalý magnet – lepší mazání • nezmagnetovává okolí • MGF hlavičkou – VF střídavý proud 80 kHz • navíc VF oscilátor • nevýhody: • větší cena • spotřeba proudu • výhody: • nejkvalitnější mazání = nejmenší šum • možnost předmagnetizace = ještě menší šum

8. Mazání trvalým magnetem trvalý magnet - mazání univerzální hlava směr pohybu pásku

9. Mazání trvalým magnetem mazací hlava při přehrávání univerzální hlava směr pohybu pásku

10. Mazací hlavase stejnosměrným proudem mazací hlava univerzální hlava směr pohybu pásku

11. Mazací hlavase střídavým VF proudem mazací hlava univerzální hlava VF generátor směr pohybu pásku

12. Elektronika - přehrávání 1 mV 0,1 V 0,1 V 10 V korekce pro uživatele basy - výšky předzesilovač a pevné korekce koncový zesilovač

13. Elektronika – nahrávání, mazání 1 mV 0,1 V 1 V předzesilovač a pevné korekce koncový zesilovač nahrávací hlava magnet nebo elektromagnet mazací hlava

14. Nahrávání + VF mazání 1 mV 0,1 V 1 V předzesilovač a pevné korekce koncový zesilovač nahrávací hlava Předmagnetizace VF generátor mazací hlava

15. Předmagnetizace • Velikost předmagnetizačního proudu ovlivňuje: • kmitočtovou charakteristiku záznamu • hlavně v oblasti signálů vysokých kmitočtů (zvětšujeme-li předmagnetizaci, ubývá v záznamu vyšších kmitočtů, a naopak) • citlivost záznamového materiálu • pro určitou velikost předmagnetizace je citlivost záznamového materiálu největší • menší nebo větší předmagnetizace způsobuje zmenšení citlivosti • vybuditelnost záznamového materiálu • pro určitou velikost předmagnetizace je vybuditelnost záznamového materiálu největší • menší nebo větší předmagnetizace způsobuje zmenšení vybuditelnosti • výsledné zkreslení záznamu • je zásadně ovlivněno úrovní vybuzení záznamového materiálu

16. 1 mV 0,1 V 1 V předzesilovač a pevné korekce koncový zesilovač MGF hlava = cívka dB jen MGF hlava, bez korekcí dB korekce, výslednácharakteristika 20 Hz 200 Hz 2 kHz 20 kHz 20 Hz 200 Hz 2 kHz 20 kHz Elektronika – pevné korekce Pevné korekce se používají při nahrávání i při přehrávání.

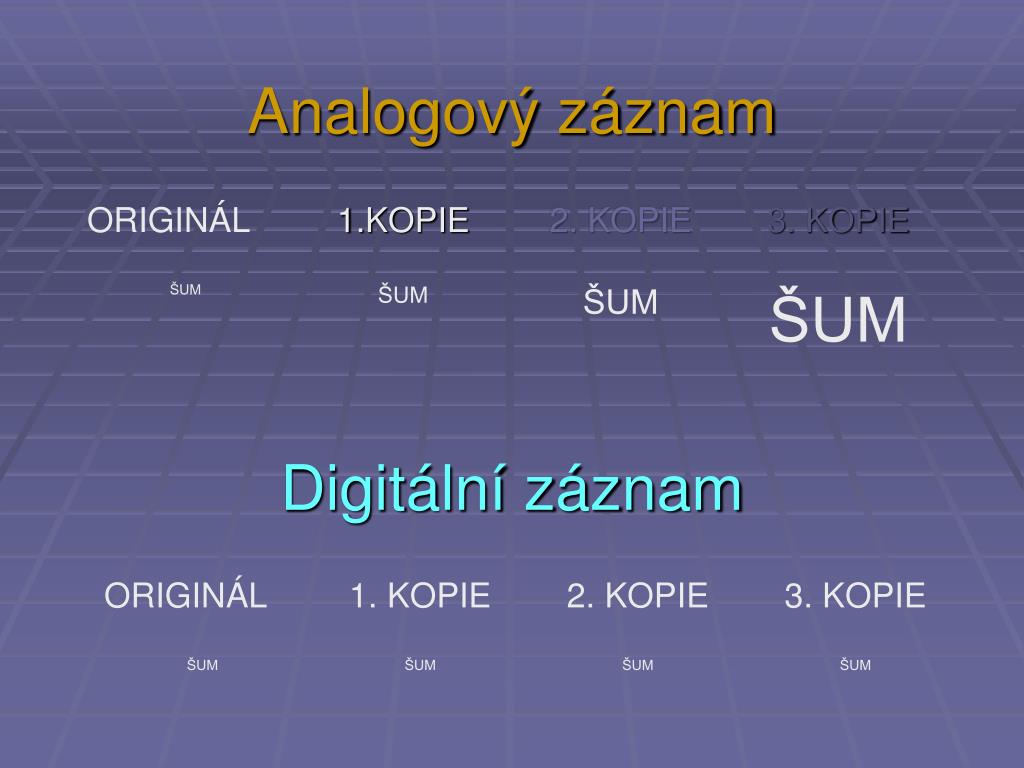

17. ORIGINÁL ŠUM ORIGINÁL ŠUM 1.KOPIE ŠUM 1. KOPIE ŠUM 2. KOPIE ŠUM 2. KOPIE ŠUM 3. KOPIE ŠUM 3. KOPIE ŠUM Analogový záznam Digitální záznam

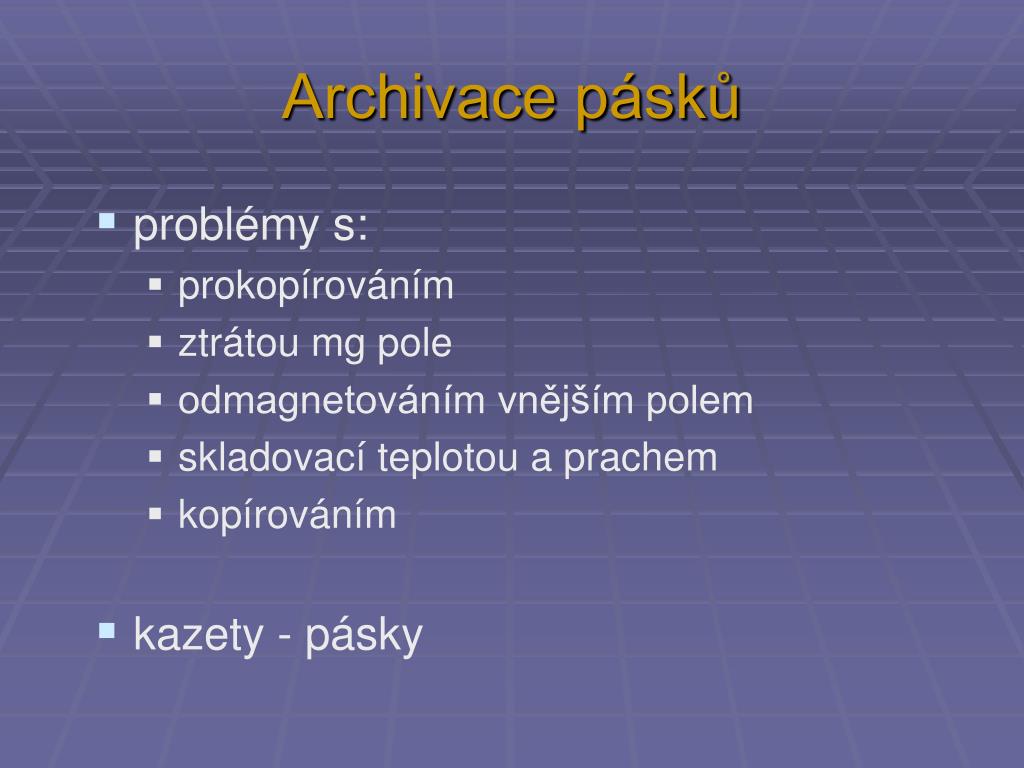

18. Archivace pásků • problémy s: • prokopírováním • ztrátou mg pole • odmagnetováním vnějším polem • skladovací teplotou a prachem • kopírováním • kazety - pásky

19. Použité zdroje: • http://elnika.sweb.cz/ • http://cs.wikipedia.org/wiki/Kategorie:Elektronika • http://www.elektroworld.info/
