Εξαναγκασμένες Ταλαντώσεις

1. Εξαναγκασμένες Ταλαντώσεις

2. Μηχανικές Ταλαντώσεις Τι λέγεται: ελεύθερη ταλάντωση ιδιοσυχνότητα f0 της ταλάντωσης εξαναγκασμένη ταλάντωση διεγέρτης διεγείρουσα δύναμη

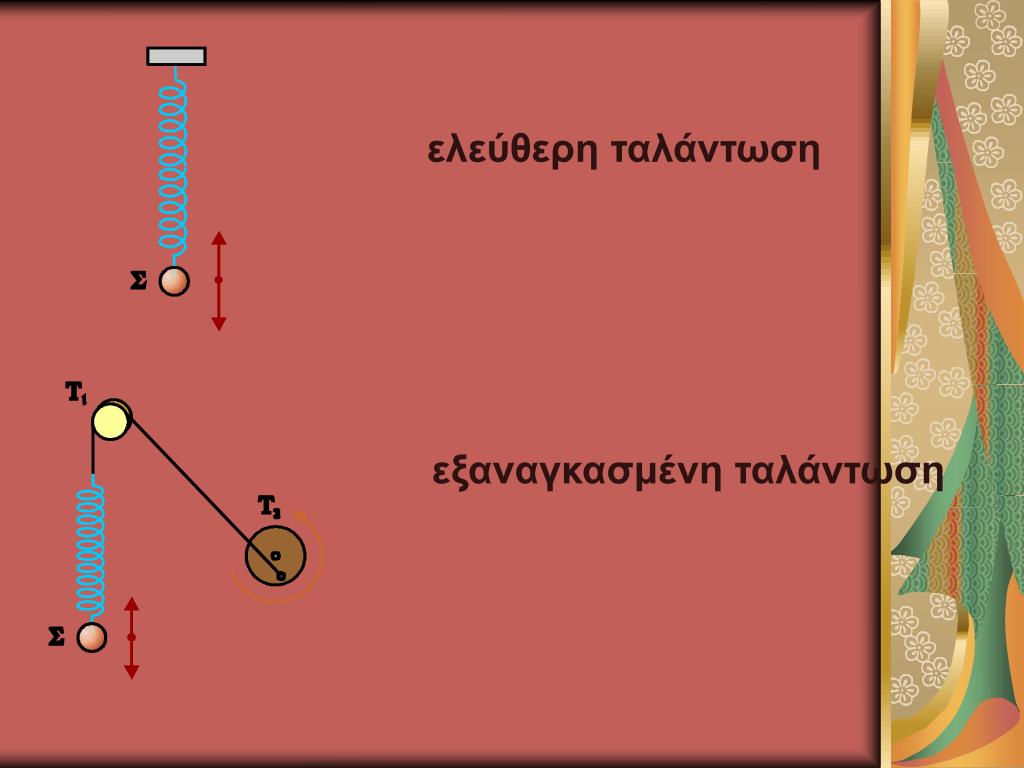

3. ελεύθερη ταλάντωση εξαναγκασμένη ταλάντωση

4. για αμείωτη ταλάντωση Η ιδιοσυχνότητα f0μιας ελεύθερης ταλάντωσης εξαρτάται από τα φυσικά χαρακτηριστικά του συστήματος που ταλαντώνεται και δίνεται από τις: για φθίνουσα ταλάντωση

5. Τι λέγεται: εξαναγκασμένη ταλάντωση, διεγέρτης διεγείρουσα δύναμη, Παράδειγμα:

6. Θα μελετήσουμε τις εξαναγκασμένες ταλαντώσεις στις οποίες η διεγείρουσα δύναμηF είναι περιοδική (της μορφής F=Fmaxημ2πft). Η συχνότητα της εξαναγκασμένης ταλάντωσης είναιfκαι όχι f0 , δηλαδή ο διεγέρτης επιβάλλει στο σύστημα που ταλαντώνεται τη συχνότητά του.

7. Το πλάτος της εξαναγκασμένης ταλάντωσης εξαρτάται από τη συχνότητα fτου διεγέρτη. Το πλάτος της εξαναγκασμένης ταλάντωσης γίνεται μέγιστο όταν η συχνότητα fτουδιεγέρτηγίνει ίση με την ιδιοσυχνότητα f0, δηλ. όταν f = f0. Τότε λέμε ότι έχουμε συντονισμό. Στην ιδανική περίπτωση που η ταλάντωση δεν έχει απώλειες ενέργειας, στο συντονισμό, το πλάτος της εξαναγκασμένης ταλάντωσης γίνεται άπειρο.

8. b1<b2<b3 Πλάτος εξαναγκασμένης ταλάντωσης συναρτήσει της συχνότητας του διεγέρτη

9. Το πλάτος τηςταλάντωσηςκατά το συντονισμό εξαρτάται και από τη σταθερά απόσβεσης. b1<b2<b3

10. Ενεργειακή μελέτη Στις ελεύθερες ταλαντώσεις κατά τη διέγερση του συστήματος δίνεται σε αυτό μηχανική ενέργεια μόνο μία φορά, αρχικά. Στις εξαναγκασμένες ταλαντώσεις, στο σύστημα προσφέρεται συνεχώς ενέργεια μέσω της διεγείρουσας δύναμης. Η ενέργεια που προσφέρεται στο σύστημα αντισταθμίζει τις απώλειες και έτσι το πλάτος της ταλάντωσης διατηρείται σταθερό. Κατά το συντονισμό η ενέργεια μεταφέρεται στο σύστημα κατά το βέλτιστο τρόπο, γι αυτό και το πλάτος της ταλάντωσης γίνεται μέγιστο.

12. Ηλεκτρικές Ταλαντώσεις Η ταλάντωση είναι αμείωτη ή φθίνουσα αν η αντίσταση του κυκλώματος είναι μηδενική ή όχι. Ένα κύκλωμα LC αν διεγερθεί εκτελεί ελεύθερη ηλεκτρική ταλάντωση με συχνότητα:

13. Το κύκλωμα LC μπορεί να κάνει εξαναγκασμένη ταλάντωση. Ως διεγέρτης μπορεί να χρησιμοποιηθεί μια πηγή εναλλασσόμενης τάσης. Τότε το κύκλωμα LCδιαρρέεται από εναλλασσόμενο ρεύμα, που έχει την ίδια συχνότητα με τη συχνότητα της τάσης. Μεταβάλλοντας τη συχνότητα f της τάσης, μεταβάλλεται το πλάτος της έντασης, και γίνεται μέγιστο όταν f=f0. Τότε έχουμε συντονισμό.

14. R1<R2<R3 Οι γραφικές παραστάσεις του πλάτους του ρεύματος Ι σε συνάρτηση με τη συχνότητα f, για διάφορες τιμές της ωμικής αντίστασης, είναι αντίστοιχες με αυτές των μηχανικών ταλαντώσεων, με μια διαφορά: στο κύκλωμα LC οι καμπύλες ξεκινούν από την αρχή των αξόνων, κάτι που δεν συμβαίνει στα αντίστοιχα διαγράμματα των μηχανικών ταλαντώσεων.

15. Εφαρμογές του συντονισμού • Στη διάρκεια ενός σεισμού, τα κτίρια κάνουν εξαναγκασμένη ταλάντωση με διεγέρτη το έδαφος. • Αν μια ομάδα ανθρώπων κινηθεί με βηματισμό πάνω στη γέφυρα, η γέφυρα διεγείρεται και εκτελεί εξαναγκασμένη ταλάντωση. • Ο συντονισμός της γέφυρας Tacoma από τον άνεμο. (http://www.youtube.com/watch?v=j-zczJXSxnw&feature=fvst) • Η επιλογή ενός σταθμού στο ραδιόφωνο στηρίζεται στο φαινόμενο του συντονισμού.

16. Για το σπίτι • Μελέτη: σ. 21-25 • Ερωτήσεις: 1.21-1.23 • Ασκήσεις: • Προβλήματα:
