Kontak komutları

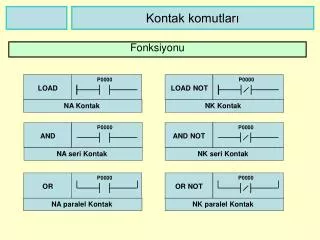

P0000. P0000. LOAD. AND. NA Kontak. NA seri Kontak. P0000. P0000. LOAD NOT. AND NOT. NK Kontak. NK seri Kontak. P0000. OR NOT. NK paralel Kontak. Fonksiyonu. Kontak komutları. P0000. OR. NA paralel Kontak. A. B. ( ). ( ). Bağlantı komutları. Fonksiyonu. A.

marcin
Download Presentation

Kontak komutları

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. P0000 P0000 LOAD AND NA Kontak NA seri Kontak P0000 P0000 LOAD NOT AND NOT NK Kontak NK seri Kontak P0000 OR NOT NK paralel Kontak Fonksiyonu Kontak komutları P0000 OR NA paralel Kontak

  2. A B ( ) ( ) Bağlantı komutları Fonksiyonu A AND LOAD OR LOAD B Bloğa seri bağlantı Bloğa paralel bağlantı ( ) MPUSH MLOAD MPOP

  3. NOT Tersleme komutu Fonksiyonu P0000 M0000 Programda Gösterimi M0000 P0000 ( )

  4. D Yükselen kenar darde (Puls) üreteci Fonksiyonu P0000 M0000 t = Bir tarama zamanı Programda Gösterimi P0000 D M0000

  5. D NOT Düşen kenar darde (Puls) üreteci Fonksiyonu P0000 M0000 t = Bir tarama zamanı Programda Gösterimi P0000 D NOT M0000

  6. SET/RST Çıkışların ON/OFF yapılması Fonksiyonu P0001 P0000 M0000 Programda Gösterimi P0000 SET M0000 P0001 RST M0000

  7. OUT Çıkışların aktif edilmesi Fonksiyonu P0000 M0000 Programda Gösterimi M0000 P0000 ( )

  8. END Program sonlandırma Fonksiyonu • Programı sonlandırmak amacı ile kullanılır • CPU END komutunu gördüğü yerde pergramı taramayı bırakıp, END komutundan sonraki işlemleri icra etmeye başlar • Alt programlar ve kesme programları hariç, END komutundan sonraki komutlar işletilmez • END komutu olmayan programlar hata verir Programda Gösterimi END

  9. NOP Boş komut Fonksiyonu • Bu komutun kendisinden önceki sonuca herhangi bir etkisi yoktur • Aşağıdaki durumlarda kullanılır; • Programda boş bir alan yaratmak için • Adım numarasını değiştirmeden komut silmek için • Geçici olarak komut silmek için Programda Gösterimi • Ladder programda gösterilen bir sembolü yoktur
