Presentation Transcript

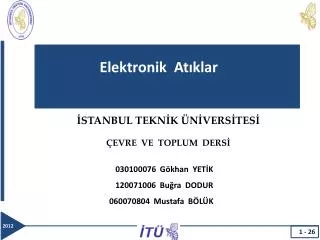

slide1

Elektronik Atıklar

İSTANBUL TEKNİK ÜNİVERSİTESİ

ÇEVRE VE TOPLUM DERSİ

030100076 Gökhan YETİK

120071006 Buğra DODUR

060070804 Mustafa BÖLÜK

2012

1 - 26

slide2

Sunum İçeriği

  • Giriş
  • Elektronik Atık İçerikleri
  • Örnek Proje
  • PC Kasası Geri Dönüşüm

2012

2 - 26

slide3

Giriş

  • Elektrik ve elektronik endüstrisi dünyanın en büyük ve hızla büyüyen üretim sanayisi olup bu büyüme sonucu olarak hızla eskimekte/demode olmaktadır.
  • Elektronik cihaz ve aletlerin kullanım ömrünü tamamlamasıyla elektronik atıklar meydana çıkmaktadır.

2012

3 - 26

slide4

E-atık Dağılımı

Monitörler

Çamaşır makinaları, Elektrikli süpürgeler, Fırın,Klima vs.

Televizyonlar

Bilgisayar, telefon, fax, yazıcı vs.

CD çalar, Radyolar, DVD/VCR

Buzdolabı

2012

4 - 26

slide5

E-Atık Neden Toplanmalıdır ?

Elektronik atıklar temelde iki sebepten dolayı toplanmalıdır;

  • Tehlikeli ve toksik maddeler
  • 10 gram kurşun 25.000 ton toprak
  • ya da 200 bin litre suyu kirletiyor
  • İçerdikleri cam, metal, plastik ve yeniden kullanılabilen diğer malzemelerden dolayı

2012

5 - 26

slide6

Giriş

  • 2005 yılında 8,3 milyon elektronik atığın yalnızca 2,2 milyonu toplandı
  • 2012 yılında ise 10 milyon elektronik atığın 5,3 milyonu toplanabilecektir.

2012

6- 26

slide7

E-Atık Neden Toplanmalıdır ?

Bunların bir kısmı bakır veya alüminyum gibi değerli hammaddeler, bir kısmı da kadmiyum, kurşun, civa veya belirli ateş koruyucu maddeler gibi çevreyi ve sağlığı tehlikeye sokan maddelerdir.

Hammadde

Tasarım

Üretim

Geri kazanım

Satış

Kullanım

Demontaj

Atık oluşumu

Toplama

2012

7 - 26

slide8

E-Atık ve Çevre

  • Elektronik atıkların kontrolsüz yakımı sonucu oluşan gazlar ile hava kirlenir.
  • Elektronik atıkların rastgele depolanması yani toprağa gömülmesi ile içerdikleri kurşun, cıva gibi tehlikeli metaller toprağı kirletir.
  • Yine rastgele depolanan elektronik atıkların zararlı maddelerinin yer altı sularına karışmasıyla yer altı suları kirlenmektedir.

2012

8 - 26

slide9

Örnek Proje

İBB SMILE PROJESİ (2007-2009)

Toplanan baskı devresi 4567 baskı devresi 7.2 ton

Kaynak: http://www.goldpara.com

1 PC KASASININ 250 $ olduğunu düşünürsek;

4567 adet PC Kasası yaklaşık olarak 1,2M $ ‘dır.

2012

9 - 26

slide10

Pc Kasası Geri Dönüşüm

PC KASASI

2012

10 - 26

slide11

3. Çözüm Bulma

BASKI DEVRELERİ

Kimyasal maddeler ve değerli metaller

2012

11 - 26

slide12

Pc Kasası Geri Dönüşüm

BASKI DEVRELERİ ve DEMONTAJI

  • Kablolar
  • Kondanastörler
  • Vida ve Cıvata
  • Plastik Kısımlar

2012

12 - 26

slide13

Pc Kasası Geri Dönüşüm

LEHİM SÖKME

Baskı Devresi Lehim İçeriği

~ %1,5

2012

13 - 26

slide15

Pc Kasası Geri Dönüşüm

  • KIRMA
  • 3mm tane boyutu
  • ÖĞÜTME
  • 0,1 - 0,045 mm aralığındaki malzemelerin, yapılan analizler sonucu “PLASTİK” olduğu tespit edilmiştir.
  • 1,4 – 0,5 mm aralığındaki malzemelerin, yapılan analizler sonucu “METAL ZONU” olduğu tespit edilmiştir.
  • ELEME
  • Uniform tane boyutu

2012

15 - 26

slide17

Pc Kasası Geri Dönüşüm

YOĞUNLUĞA GÖRE AYIRMA

  • Tuzların sudaki çözeltileri
  • Organik sıvılar
  • Hava ile ayırma

2012

17 -26

slide19

Değerli Metallerin Kazanımı

  • Pirometalurjik Yöntem
  • Avantajları
  • Tüm e-atık çeşitleri için uygun
  • Plastikler, ergitme işleminde enerji kaynağı olarak işlev görebilir
  • Dezavantajları
  • E-atık içindeki seramik ve cam malzemeler cüruf miktarını artırır ve bu da metal/değerli metal kaybını yükseltir
  • Pahalı ve enerji yoğun bir işlem
  • Zararlı gaz çıkışı var

2012

19 - 26

slide20

Değerli Metallerin Kazanımı

2011

İTÜ Metalurji ve Malzeme Mühendisliği Bölümü

18 - 20

slide21

Değerli Metallerin Kazanımı

Hidrometalurjik Yöntem

Avantajları

- Küçük ölçekte uygulanabilir

- Daha esnek

- Metal kazanma verimi yüksek

- Yüksek saflıkta ürün eldesi

- Çevresel etkisi düşük

- Zararlı gaz çıkışı yok

- Toz problemi yok

Dezavantajları

- Ön hazırlık işlemi gerektirir

- Atık çözeltinin arıtılması gerekli

- Yan ürün eldesi zor

2012

22 - 26

slide22

Değerli Metallerin Kazanımı

YAPILAN ÇALIŞMALAR

1

1. Aşama:

H2SO4/H2O2 ortamında > %95 verim ile Cu, Fe, Zn, Ni ve Al kazanımına ulaşmışlardır.

Cu0 + H2O2 + H2SO4 → CuSO4 +2 H2O (ΔG° (80° C) = - 329 kJ/mol)

2. Aşama:

Au ve Ag metallerini çözündürmek için CuSO4-NH4OH-(NH4)2S2O3(tiyosülfat) ortamında liç uygulanmış ve > %95 verim ile Au/Ag kazanımı gerçekleşmiştir.

2012

23 - 26

slide23

Değerli Metallerin Kazanımı

YAPILAN ÇALIŞMALAR

2.

Bilgisayar anakartlarındanliç (Kl/I2 ve NaCl/hipoklorit) ve solventekstraksiyon yöntemleri ile Au/Ag kazanımını araştırmışlardır. Araştırmacılar, Kl/I2 ortamında, siyanür liçine göre çok hızlı metal çözünme verimlerine (30 dakikada % 88 Au ve % 65 Ag) ulaştıklarını belirtmişlerdir.

3.

Farklı inorganik asitler ve oksitleyiciler kullanarak, atık baskılı devre kartlarından altın ve bakır başta olmak üzere metallerin geri kazanımını araştırmış ve nitrat/klor (HNO3/HCl) ortamında, en yüksek bakır ve altın çözünmesinin gerçekleştiğini tespit etmiş; liç öncesi uygulanan piroliz işleminin metallerin çözünmesini olumsuz etkilediğini belirtmiştir

2012

24 - 26

slide24

Kaynaklar

  • Ilgar, M., 2008. Exitcomrecycleforfuture,
  • Eskici,M.,2006. Elektronik Hurda ve Baskı Devrelerinden Metal Geri Kazanımına Yönelik Ön İşlemler ve Proses Optimizasyonu, Yüksek Lisans Tezi, İstanbul Teknik Üniversitesi Fen Bilimleri Enstitüsü, İstanbul.
  • Köse, H.,Ö., Ayaz, S., Köroğlu, B., 2007. Türkiye de Atık Yönetimi
  • Çelik, C., 2007, Elektrik Elektronik Atıklardan Metal Ve Plastik Geri Kazanımının Araştırılması, Yüksek Lisans Tezi, İ.T.Ü. Fen Bilimleri Enstitüsü, İstanbul
  • Aydın, B., 2010, Elektrikli Ve Elektronik Ekipman Atıklarının Geri Kazanımı, Yüksek Lisans Tezi, Süleyman Demirel Üniversitesi Fen Bilimleri Enstitüsü, Isparta
  • Erişim Tarihi , 20.02.2012, http://www.goldpara.com
  • Cuijirang, 2008, Metallurgical recovery of metals from electronic waste: A review, Norway
  • Ilgar, M., 2008. Exitcomrecycleforfuture,
  • Eskici,M.,2006. Elektronik Hurda ve Baskı Devrelerinden Metal Geri Kazanımına Yönelik Ön İşlemler ve Proses Optimizasyonu, YükseK Lisans Tezi, İstanbul Teknik Üniversitesi Fen Bilimleri Enstitüsü, İstanbul.
  • Köse, H.,Ö., Ayaz, S., Köroğlu, B., 2007. Türkiye de Atık Yönetimi

2012

25 - 26
