  1. 数字电子技术实验 郑兆兆 2012.9.7 电子实验中心

  2. 一、数字电路学习机 二、集成芯片 三、实验效果

  3. 数字电路学习机采用彩色面板、图象清晰。其具有实验功能全，使用灵活，操作方便，电源种类多，具有短路报警、多种信号显示、自锁紧接插件接插电阻极小、维修简单等优点。数字电路学习机采用彩色面板、图象清晰。其具有实验功能全，使用灵活，操作方便，电源种类多，具有短路报警、多种信号显示、自锁紧接插件接插电阻极小、维修简单等优点。 一、数字电路学习机

  4. 1、电源：输入AC220V10%（P<20W） 输出 ① DC+5V/1A；②DC+15V/0.2V；③DC-15V/0.2A。 2、双列直插式集成电路座：面板上装有8P两只，14P六只，16P六只，20P一 只，28P一只，共计16只。将74系列集成芯片插入相同引脚数的电路座上即可进行实验。 注意： （1）实验时应按插入集成芯片的引脚接好相应电源线才能正常工作。 （2）集成芯片插入插座前应调整好双列引脚间距，仔细对准插座后均 匀压入，拔出时需要用螺丝刀从两边轻轻翘起。

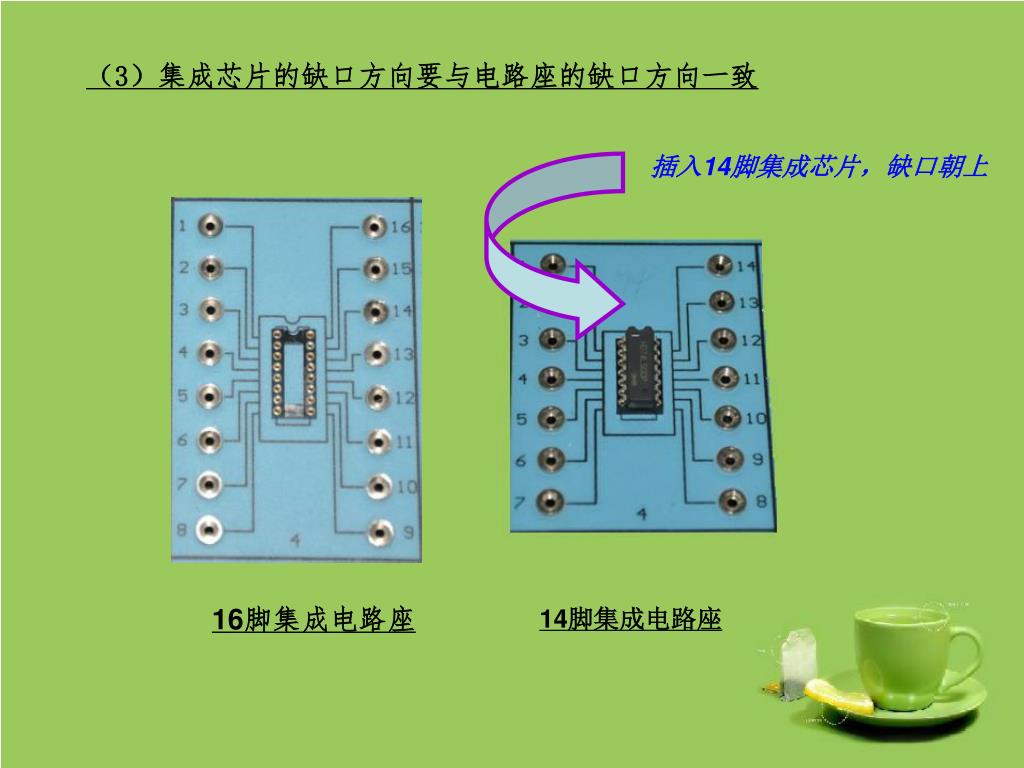

  5. （3）集成芯片的缺口方向要与电路座的缺口方向一致（3）集成芯片的缺口方向要与电路座的缺口方向一致 插入14脚集成芯片，缺口朝上 16脚集成电路座 14脚集成电路座

  6. 3、逻辑电平开关电路：本机设有电平开关8只。当把开关打到H位置时提供高电平1输入，打到L位置时提供低电平0输入。这是数字实验中主要的输入模块。3、逻辑电平开关电路：本机设有电平开关8只。当把开关打到H位置时提供高电平1输入，打到L位置时提供低电平0输入。这是数字实验中主要的输入模块。 4、电平显示电路：本机设有8位LED显示。当输出为高电平时，LED灯亮，反之则灭。这是数字实验中主要的输出显示模块。本机的电平显示电路，采用4049（反相缓冲/变换）驱动LED发光二极管显示，输出阻抗Ri≈100K。当显示电路中的高电平时取电流小，只有µA级。几乎不影响电路工作状态。

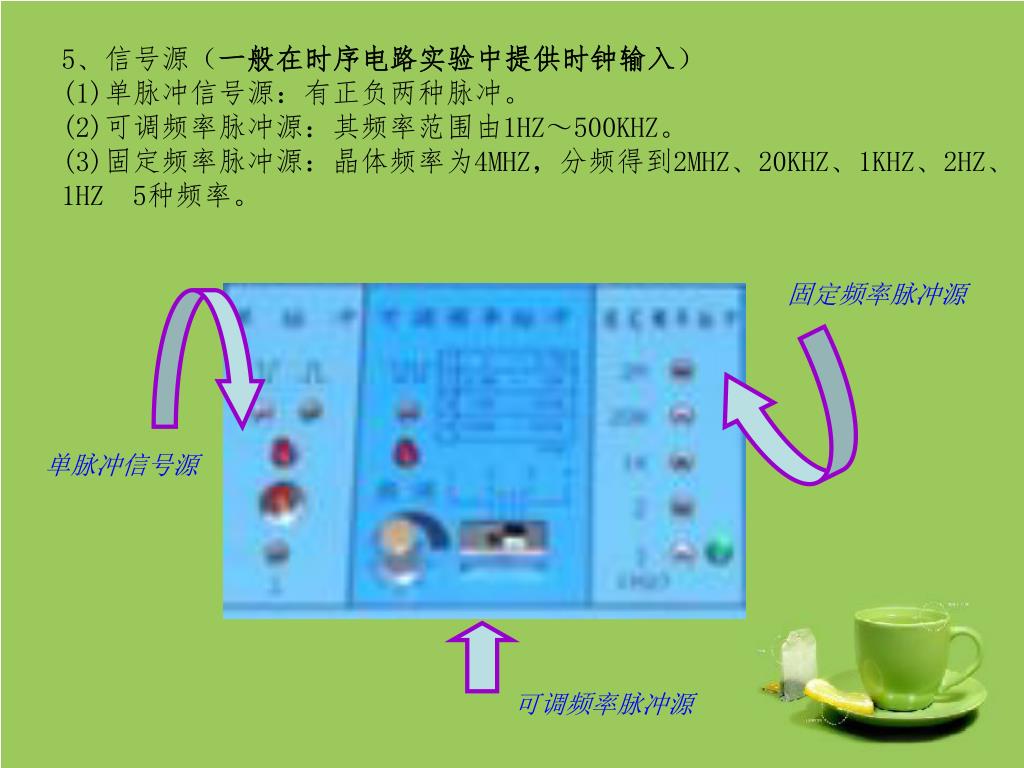

  7. 5、信号源（一般在时序电路实验中提供时钟输入）5、信号源（一般在时序电路实验中提供时钟输入） (1)单脉冲信号源：有正负两种脉冲。 (2)可调频率脉冲源：其频率范围由1HZ～500KHZ。 (3)固定频率脉冲源：晶体频率为4MHZ，分频得到2MHZ、20KHZ、1KHZ、2HZ、1HZ5种频率。 固定频率脉冲源 单脉冲信号源 可调频率脉冲源

  8. 6、数码显示电路：面板上有两位共阳BCD七段译码器显示,其内部集成译码器译码器74LS47。另有两位共阳七段LED数码管。数码管是数字实验中的第二类输出显示模块。6、数码显示电路：面板上有两位共阳BCD七段译码器显示,其内部集成译码器译码器74LS47。另有两位共阳七段LED数码管。数码管是数字实验中的第二类输出显示模块。 每位数码管由四位二进制数驱动， 从左到右依次为D、C、B、A

  9. 7、元件库：元件库装有3个电位器，10只电阻，4只电容。7、元件库：元件库装有3个电位器，10只电阻，4只电容。 元件库

  10. 实验箱使用注意事项 1、实验过程中，切勿将杂物放在本机的面板上，以免短路。 2、本机的稳压电源电路中装有短路保护装置，如有报警声时， 应首先关电源，排除电路故障后再接通电源。有时在接通或断 开AC220V开关时有极短的报警声，这是正常现象。 3、在±15V电源输出电路中接有保险管（0.5A）。在做TTL电 路实验时，为了防止接错电源，可以预先将±15V电源的保险 座拧开取出保险管。这样±15V电源没有输出。

  11. 数字实验室中的集成芯片均是TTL系列的。TTL集成电路的全名是晶体管-晶体管逻辑集成电路（Transistor-Transistor Logic),主要有54/74系列标准TTL、高速型TTL（H-TTL）、低功耗型TTL（L-TTL）、肖特基型TTL（S-TTL）、低功耗肖特基型TTL（LS-TTL）五个系列。标准TTL输入高电平最小2V，输出高电平最小2.4V,典型值3.4V,输入低电平最大0.8V，输出低电平最大0.4V，典型值0.2V。 二、集成芯片

  12. 1、芯片型号 实验室芯片如下：74LS00、74LS02、74LS04、74LS08、74LS10、74LS11、74LS20、74LS86、74LS74、74LS112、74LS138、74LS148、74LS153、74LS160 每个芯片背面有字，标注着芯片的具体型号，标注方法为74LSxx或74LSxxx，后面的2位或者3位数字是芯片的具体型号。 2、引脚排列 实验室芯片从引脚数量上分为两类，14脚芯片和16脚芯片。每个芯片都有一个小缺口，缺口左侧为1引脚，缺口右侧为最大引脚。

  13. 3、芯片使用 （1）芯片的14或16引脚接VCC，7或8引脚接GND，芯片才能正常工作。 （2）芯片型号不同，其实现的功能不同。如74LS00为四二输入与非门，74LS138 为3线-8线译码器。 74LS00 四二输入与非门 74LS04 六反相器

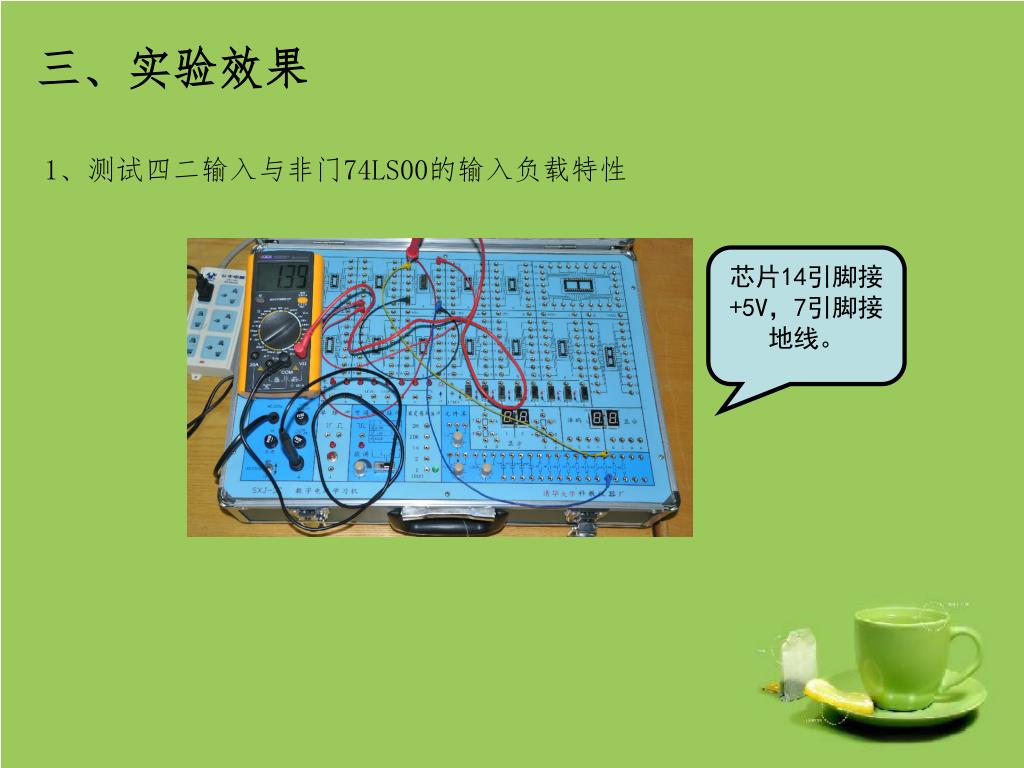

  14. 1、测试四二输入与非门74LS00的输入负载特性 三、实验效果 芯片14引脚接+5V，7引脚接地线。

  15. 2、设计“用三个开关控制一个灯的电路。”要求改变任一开关状态都能控制灯2、设计“用三个开关控制一个灯的电路。”要求改变任一开关状态都能控制灯 由亮到灭或由灭到亮。 输入由三个电平开关提供，输出接到一个LED上。初始时输入000，输出0，拨动开关001，结果变为1。

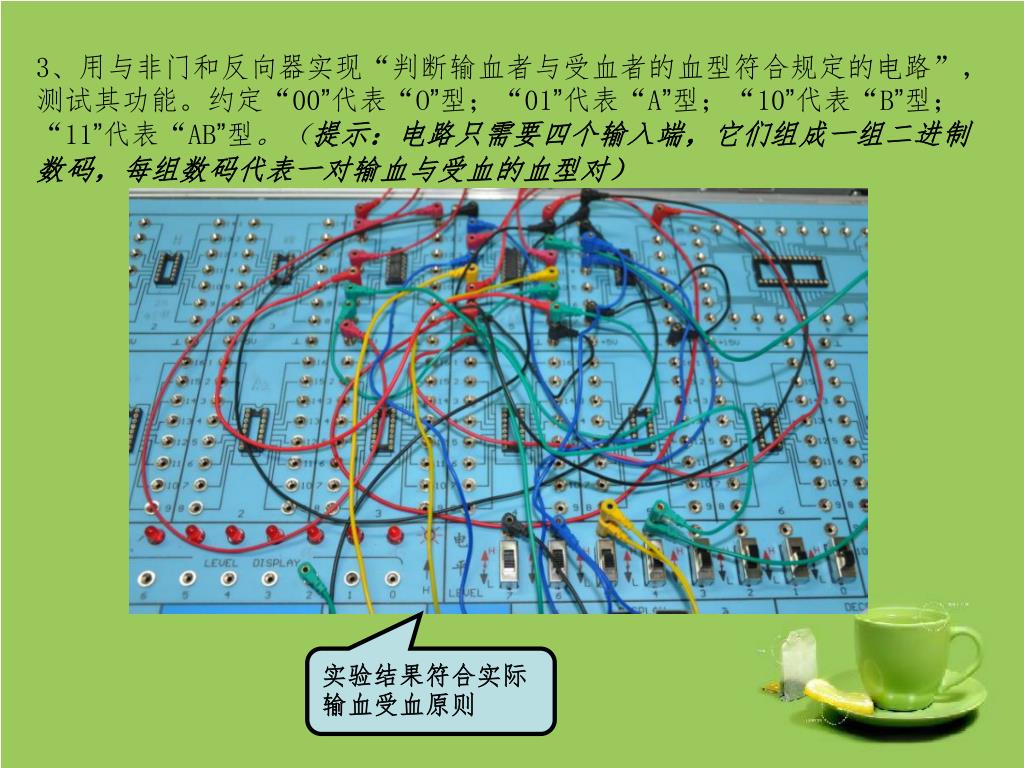

  16. 3、用与非门和反向器实现“判断输血者与受血者的血型符合规定的电路”，测试其功能。约定“00”代表“O”型；“01”代表“A”型；“10”代表“B”型；“11”代表“AB”型。（提示：电路只需要四个输入端，它们组成一组二进制数码，每组数码代表一对输血与受血的血型对）3、用与非门和反向器实现“判断输血者与受血者的血型符合规定的电路”，测试其功能。约定“00”代表“O”型；“01”代表“A”型；“10”代表“B”型；“11”代表“AB”型。（提示：电路只需要四个输入端，它们组成一组二进制数码，每组数码代表一对输血与受血的血型对） 实验结果符合实际输血受血原则

  17. 4、用双J-K负边沿触发器74LS112实现同步时序电路。其逻辑功能为：同步十进制减法计数器，有进位输出，测试其功能。 0 9 输入为时钟信号，输出在数码管上依次显示数字0、9、8、7。。。。。。1、0。。。。，为保证J-K触发器翻转正常，74LS112的z置数和清零端都要接要接+5V高电平 。

  18. 谢 谢！
