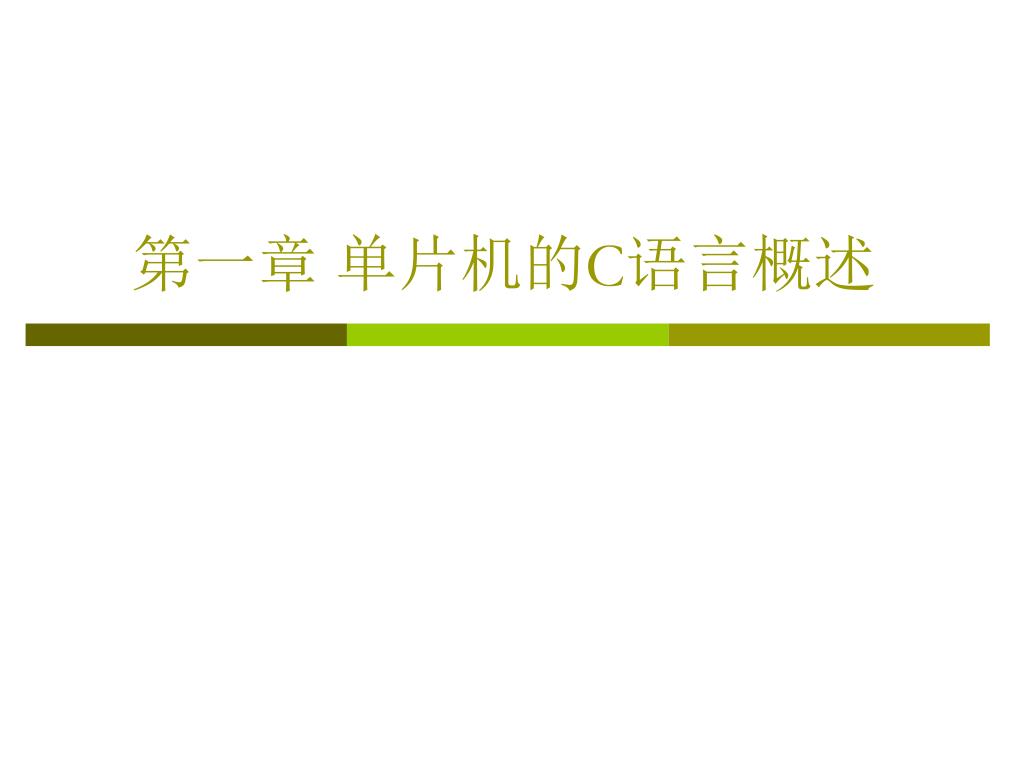

  1. 第一章 单片机的C语言概述

  2. 教材 • 《单片机C语言轻松入门》 周坚编著，北京航空航天大学出版社

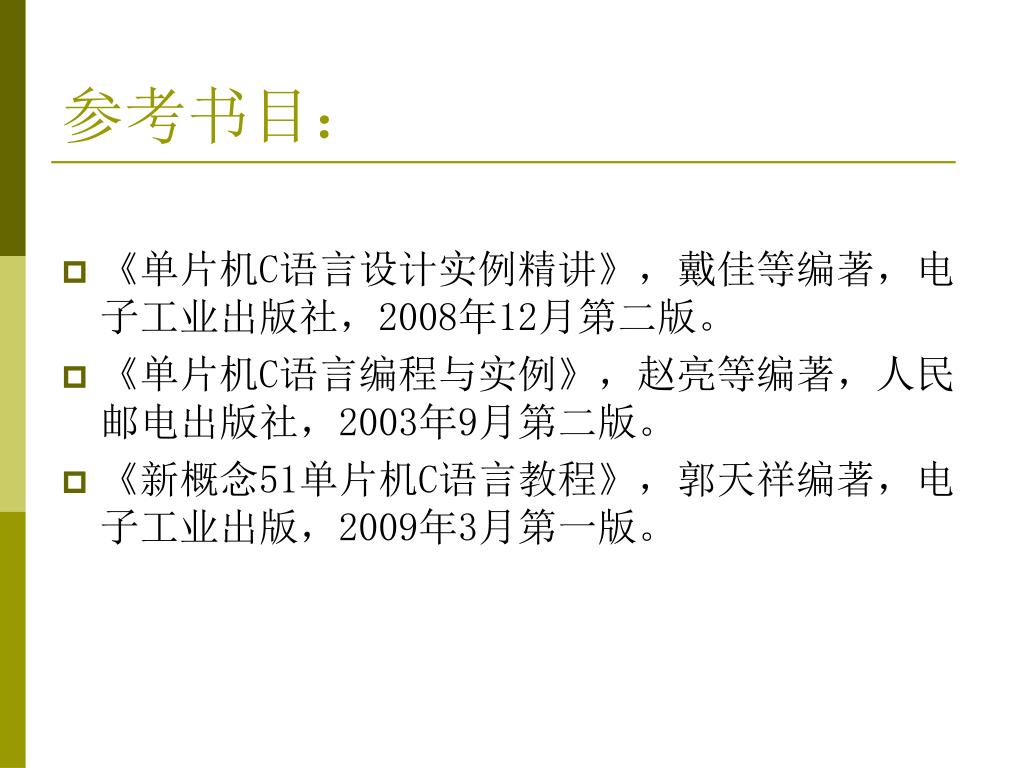

  3. 参考书目： • 《单片机C语言设计实例精讲》，戴佳等编著，电子工业出版社，2008年12月第二版。 • 《单片机C语言编程与实例》，赵亮等编著，人民邮电出版社，2003年9月第二版。 • 《新概念51单片机C语言教程》，郭天祥编著，电子工业出版，2009年3月第一版。

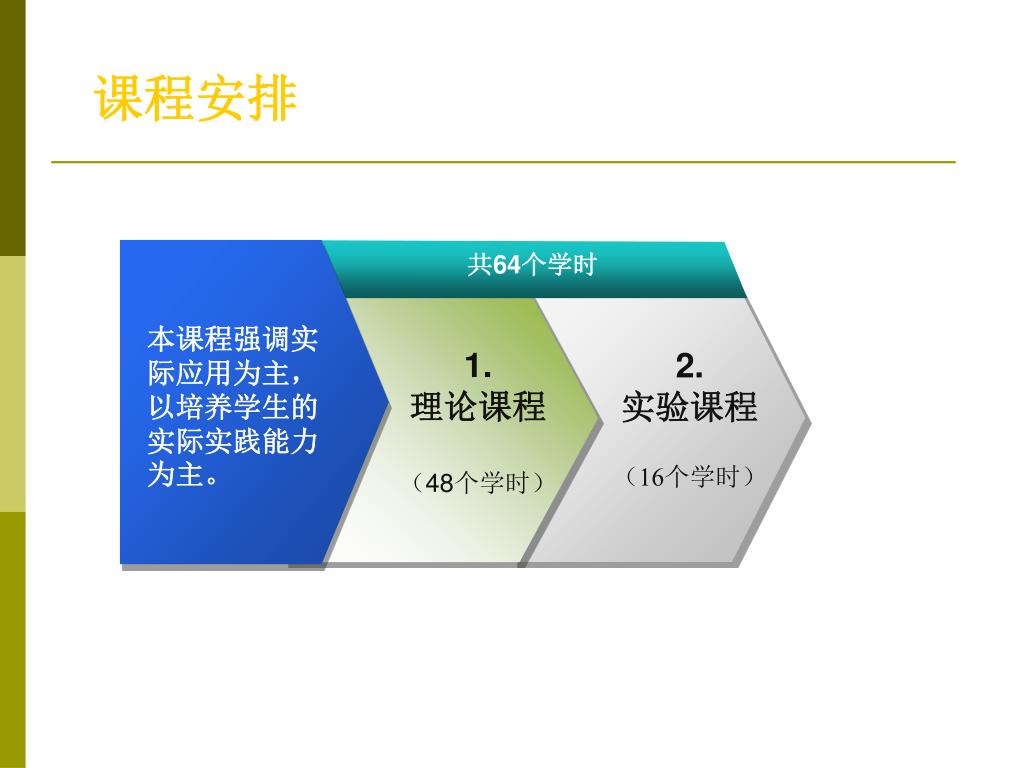

  4. 共64个学时 本课程强调实际应用为主，以培养学生的实际实践能力为主。 1. 理论课程 （48个学时） 2. 实验课程 （16个学时） 课程安排

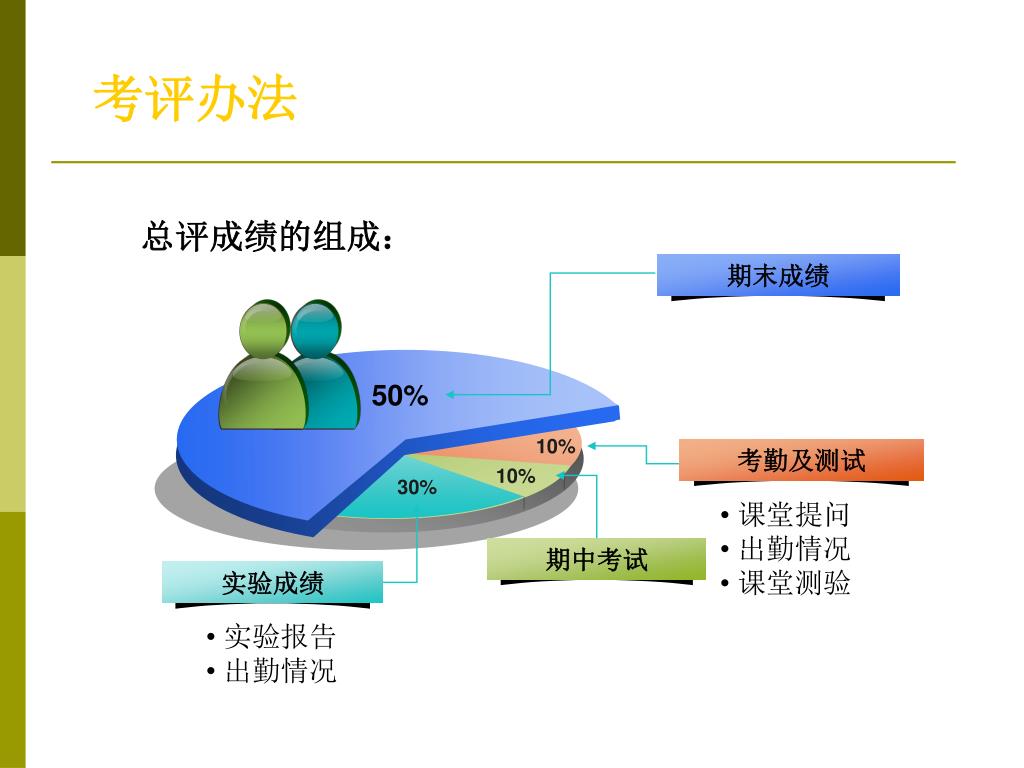

  5. 期末成绩 考勤及测试 期中考试 实验成绩 考评办法 总评成绩的组成： 50% 10% 10% 30% • 课堂提问 • 出勤情况 • 课堂测验 • 实验报告 • 出勤情况

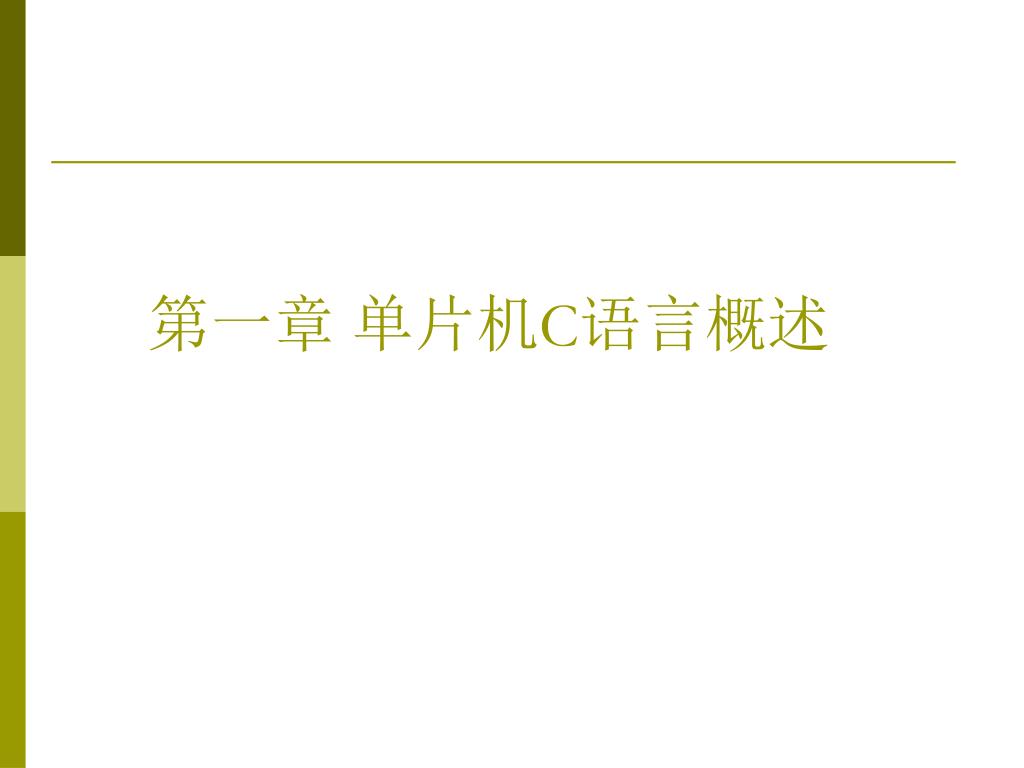

  6. 第一章 单片机C语言概述

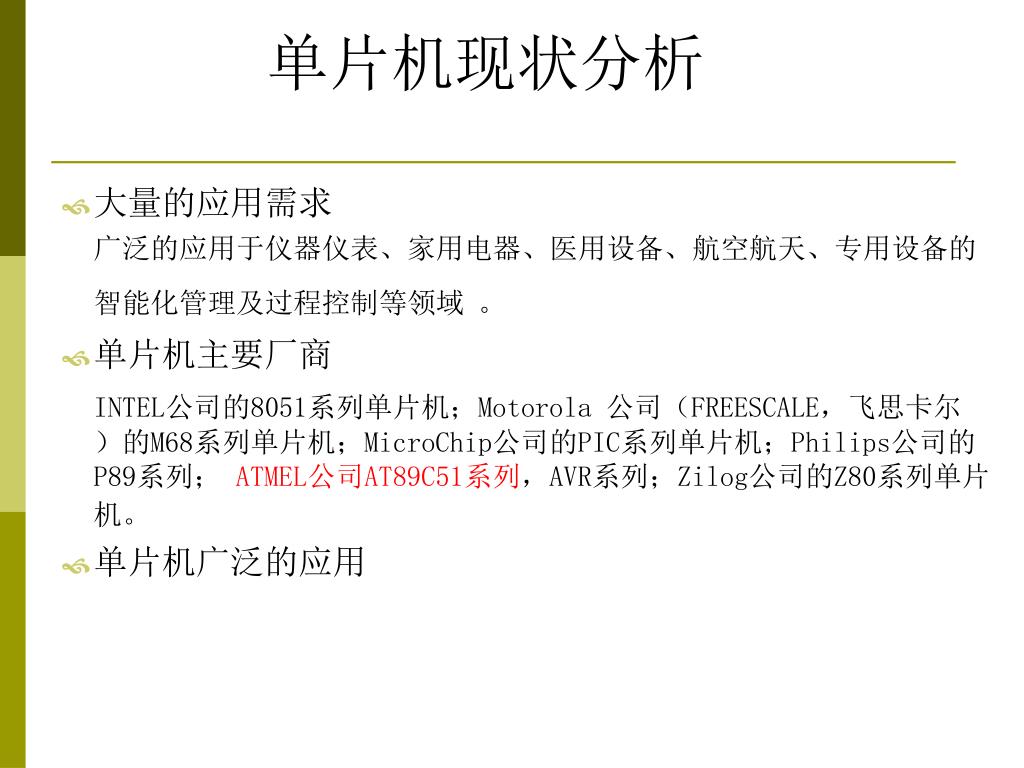

  7. 单片机现状分析 • 大量的应用需求 广泛的应用于仪器仪表、家用电器、医用设备、航空航天、专用设备的智能化管理及过程控制等领域 。 • 单片机主要厂商 INTEL公司的8051系列单片机；Motorola 公司（FREESCALE，飞思卡尔 ）的M68系列单片机；MicroChip公司的PIC系列单片机；Philips公司的P89系列； ATMEL公司AT89C51系列，AVR系列；Zilog公司的Z80系列单片机。 • 单片机广泛的应用

  8. 电讯方面 工业方面 汽车方面 民用方面 数据处理方面 仪表方面 单片机应用

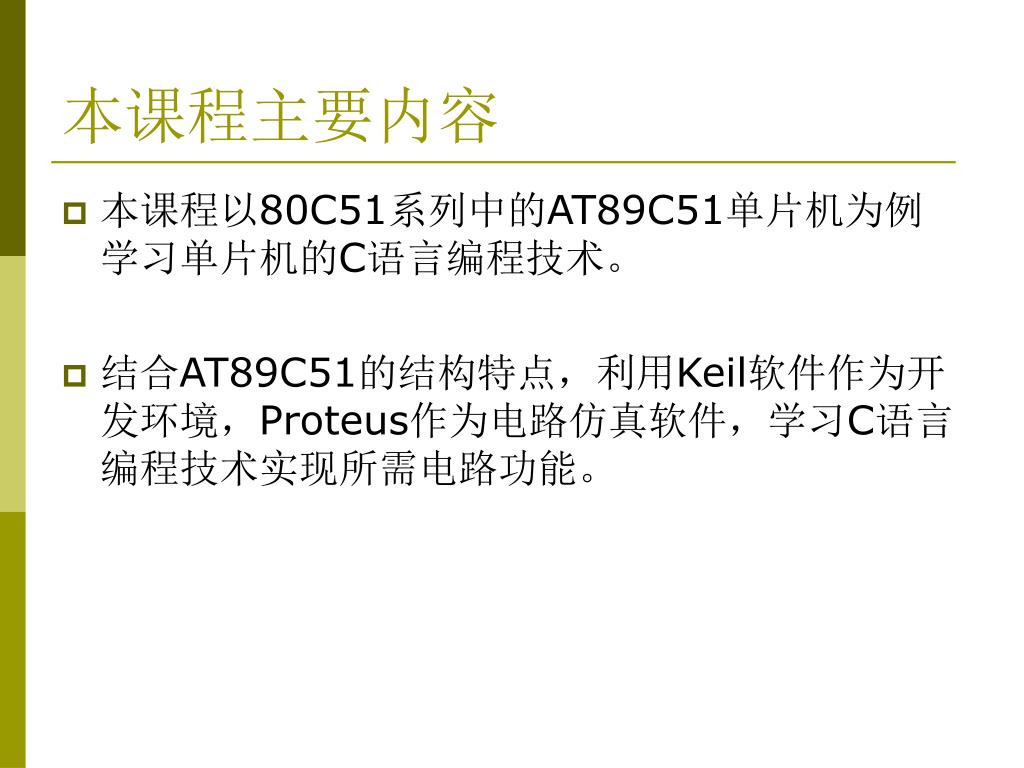

  9. 本课程主要内容 • 本课程以80C51系列中的AT89C51单片机为例学习单片机的C语言编程技术。 • 结合AT89C51的结构特点，利用Keil软件作为开发环境，Proteus作为电路仿真软件，学习C语言编程技术实现所需电路功能。

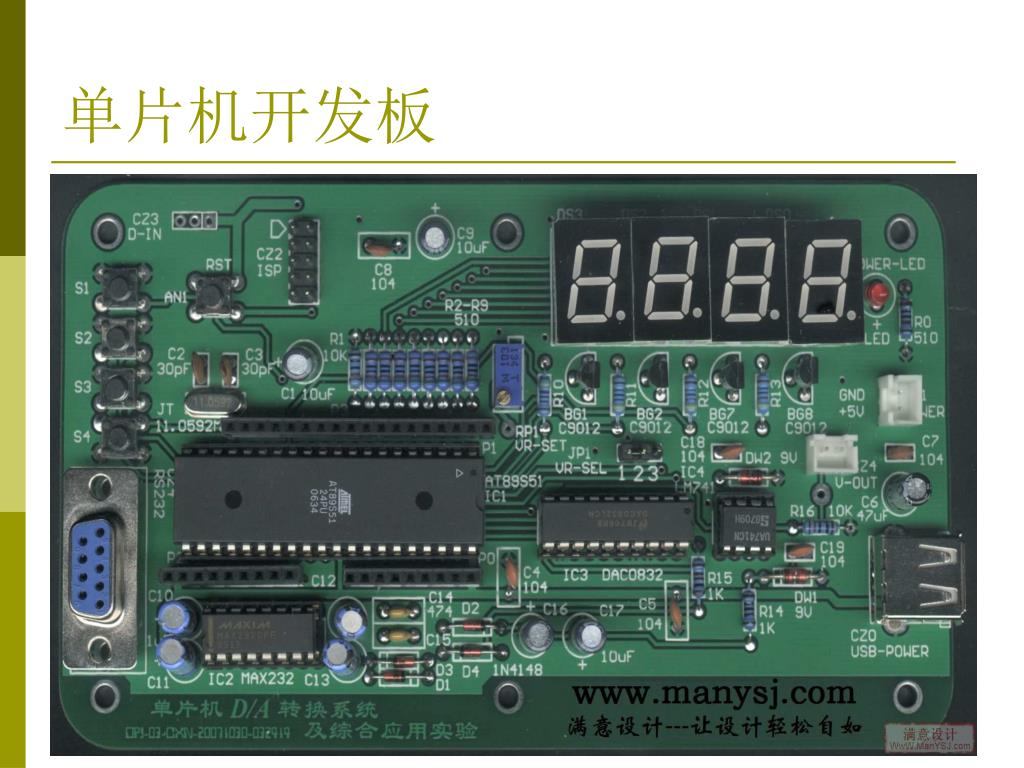

  10. 单片机开发板

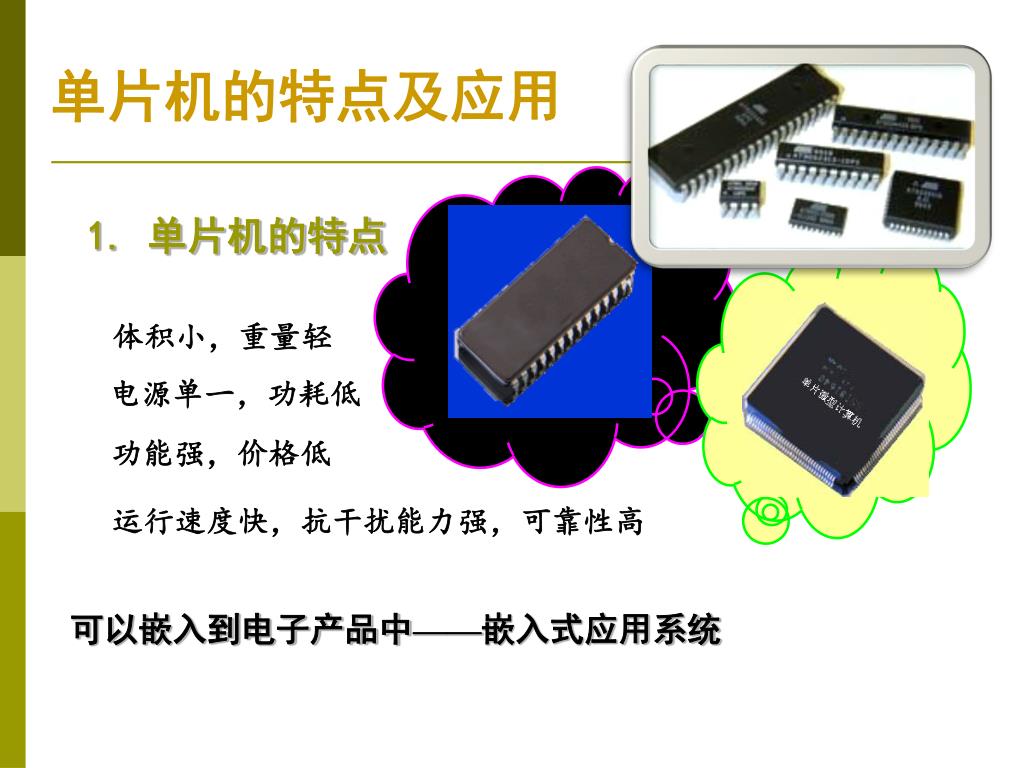

  11. 单片机的特点及应用 1. 单片机的特点 体积小，重量轻 电源单一，功耗低 功能强，价格低 运行速度快，抗干扰能力强，可靠性高 可以嵌入到电子产品中——嵌入式应用系统

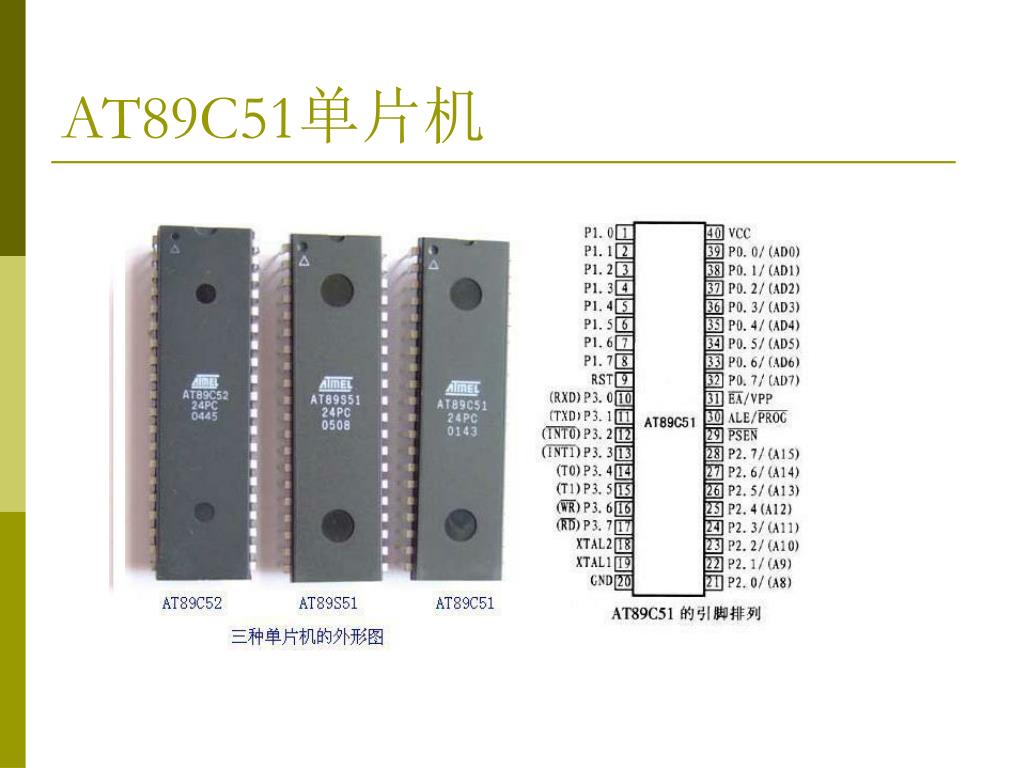

  12. AT89C51单片机

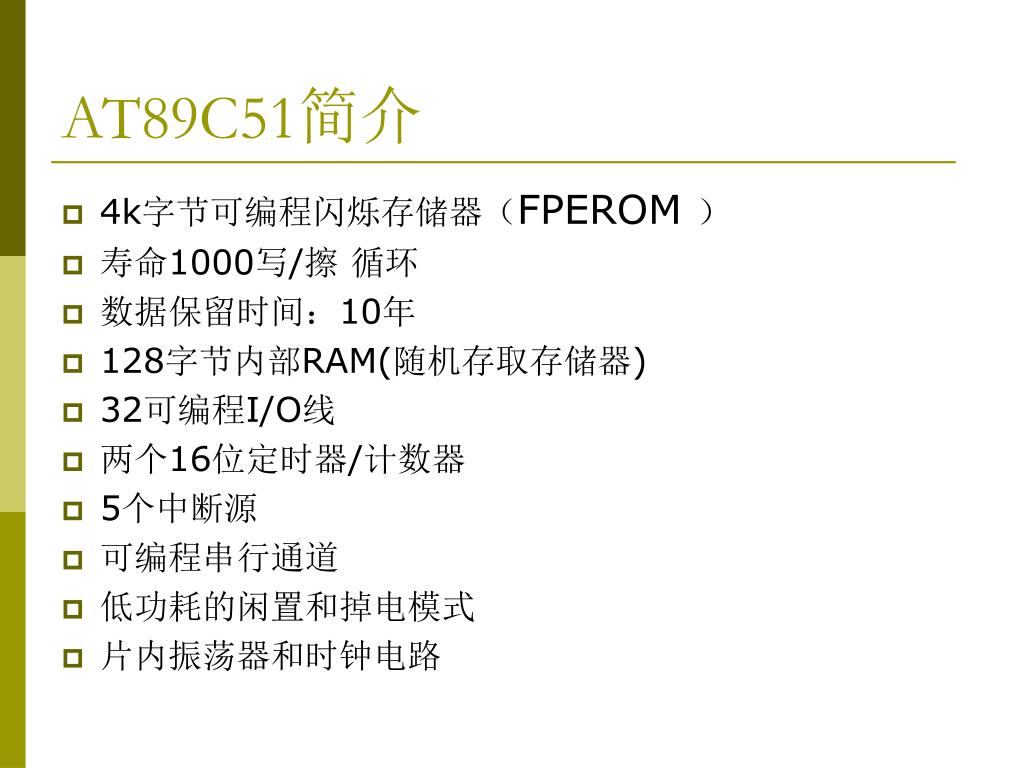

  13. AT89C51简介 • 4k字节可编程闪烁存储器（FPEROM ） • 寿命1000写/擦 循环 • 数据保留时间：10年 • 128字节内部RAM(随机存取存储器) • 32可编程I/O线 • 两个16位定时器/计数器 • 5个中断源 • 可编程串行通道 • 低功耗的闲置和掉电模式 • 片内振荡器和时钟电路

  14. T0 T1 时钟电路 ROM RAM 定时计数器 CPU 并行接口 串行接口 中断系统 TXD RXD INT0 INT1 P0 P1 P2 P3 MCS-51单片机硬件结构 • 并行I/O口：4个8位的I/O口P0、P1、P2、P3。 • 中央处理器CPU：8位，运算和控制功能 • 内部ROM：4KB掩膜ROM，用于存放程序、原始数据和表格。 • 串行口：一个全双工串行口。 • 中断控制系统：5个中断源（外部中断2个，定时/计数中断2 个，串行中断1个） • 时钟电路：可产生时钟脉冲序列，允许晶振频率6MHZ和12MHZ（XTAL1和XTAL2） • 内部RAM：共256个RAM单元，用户使用前128个单元，用于存放可读写数据，后128个单元被专用寄存器占用。 • 定时/计数器：两个16位的定时/计数器，实现定时或计数功能。 结构框图

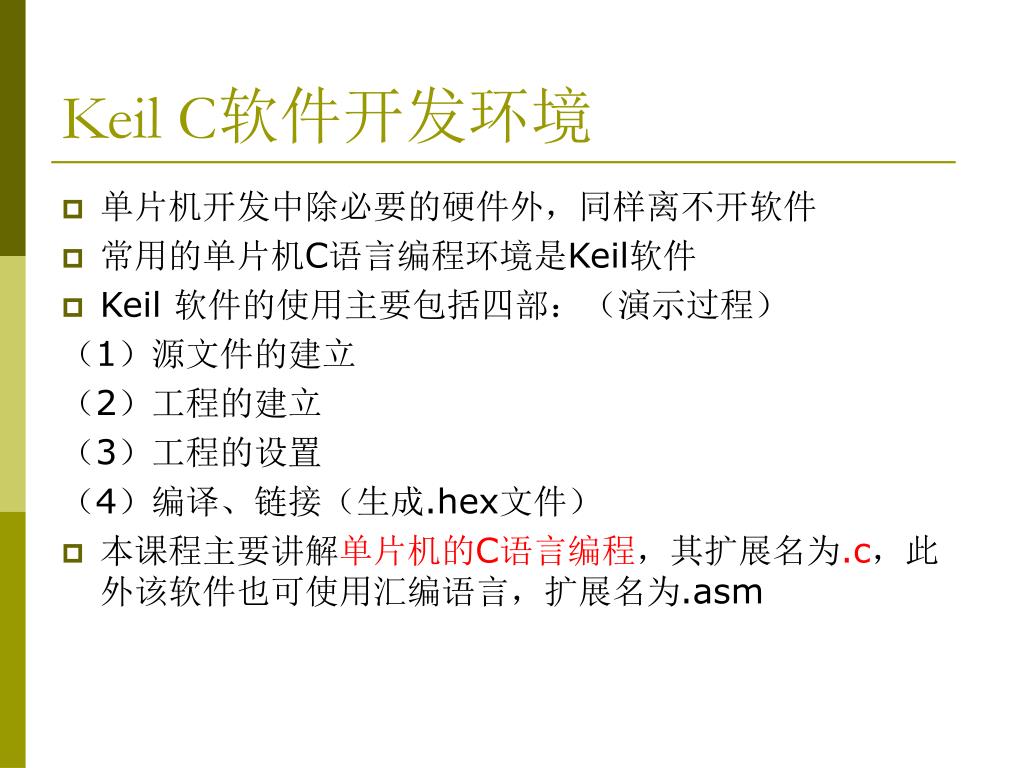

  15. Keil C软件开发环境 • 单片机开发中除必要的硬件外，同样离不开软件 • 常用的单片机C语言编程环境是Keil软件 • Keil 软件的使用主要包括四部：（演示过程） （1）源文件的建立 （2）工程的建立 （3）工程的设置 （4）编译、链接（生成.hex文件） • 本课程主要讲解单片机的C语言编程，其扩展名为.c，此外该软件也可使用汇编语言，扩展名为.asm

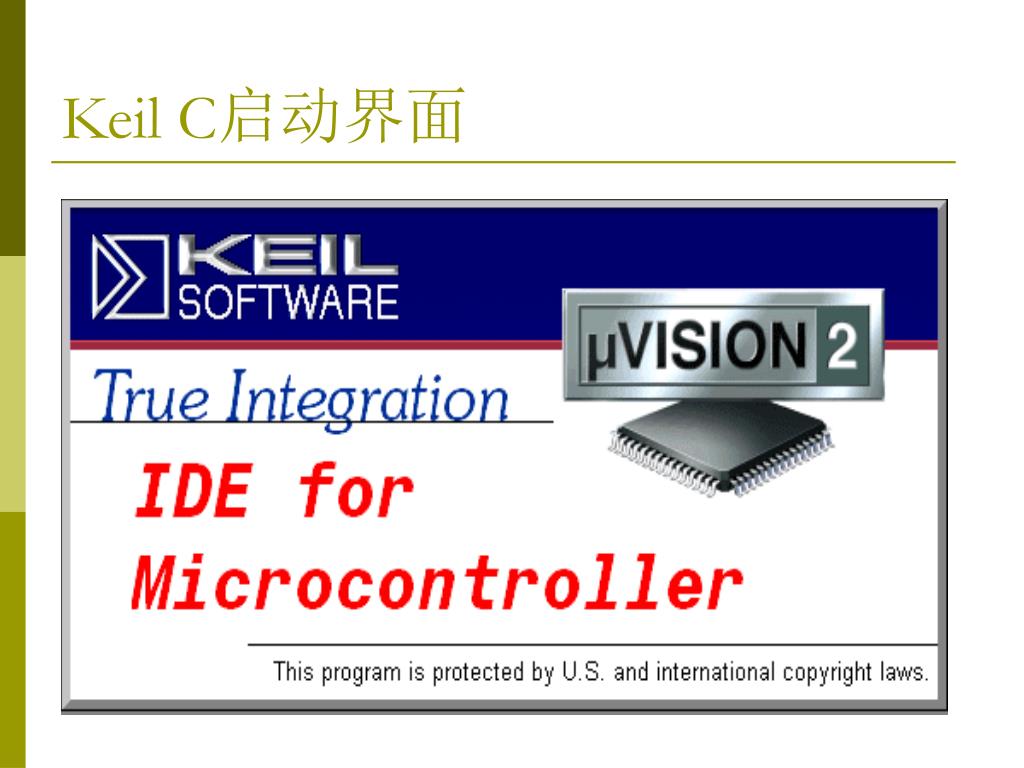

  16. Keil C启动界面

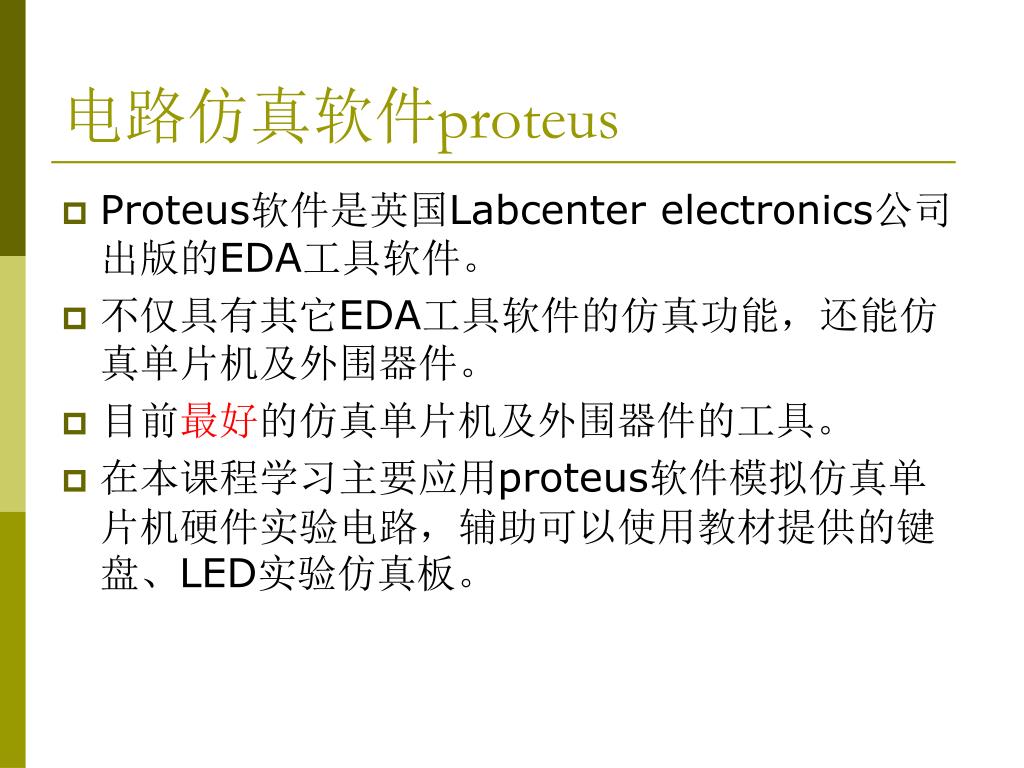

  17. 电路仿真软件proteus • Proteus软件是英国Labcenter electronics公司出版的EDA工具软件。 • 不仅具有其它EDA工具软件的仿真功能，还能仿真单片机及外围器件。 • 目前最好的仿真单片机及外围器件的工具。 • 在本课程学习主要应用proteus软件模拟仿真单片机硬件实验电路，辅助可以使用教材提供的键盘、LED实验仿真板。

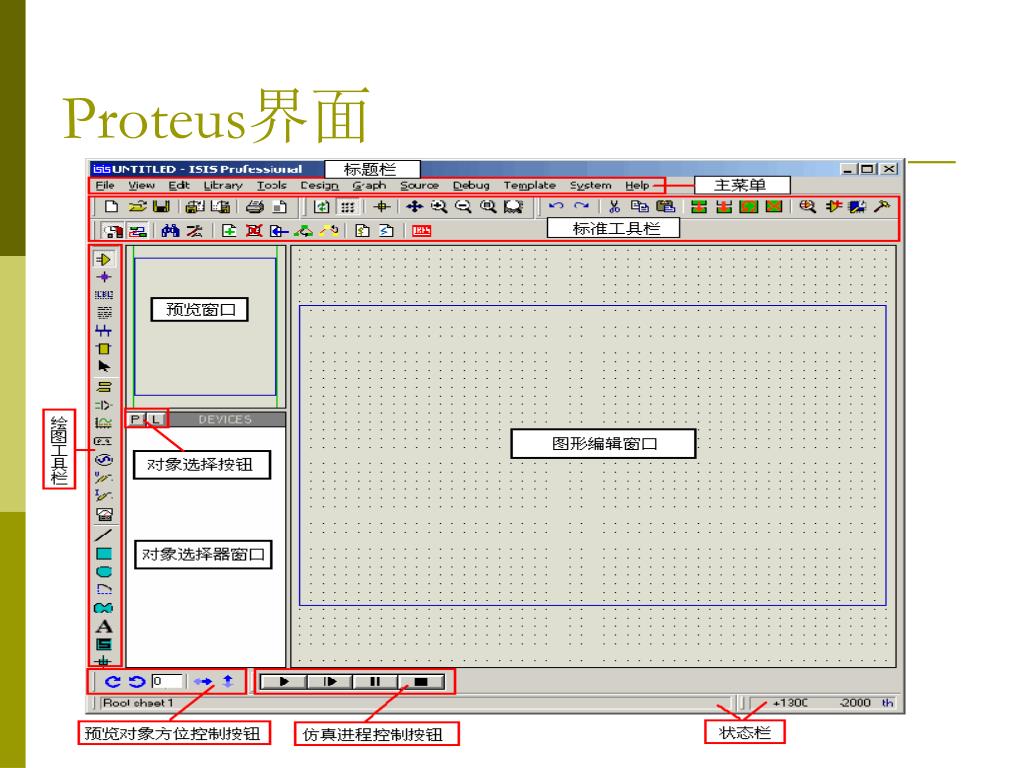

  18. Proteus界面

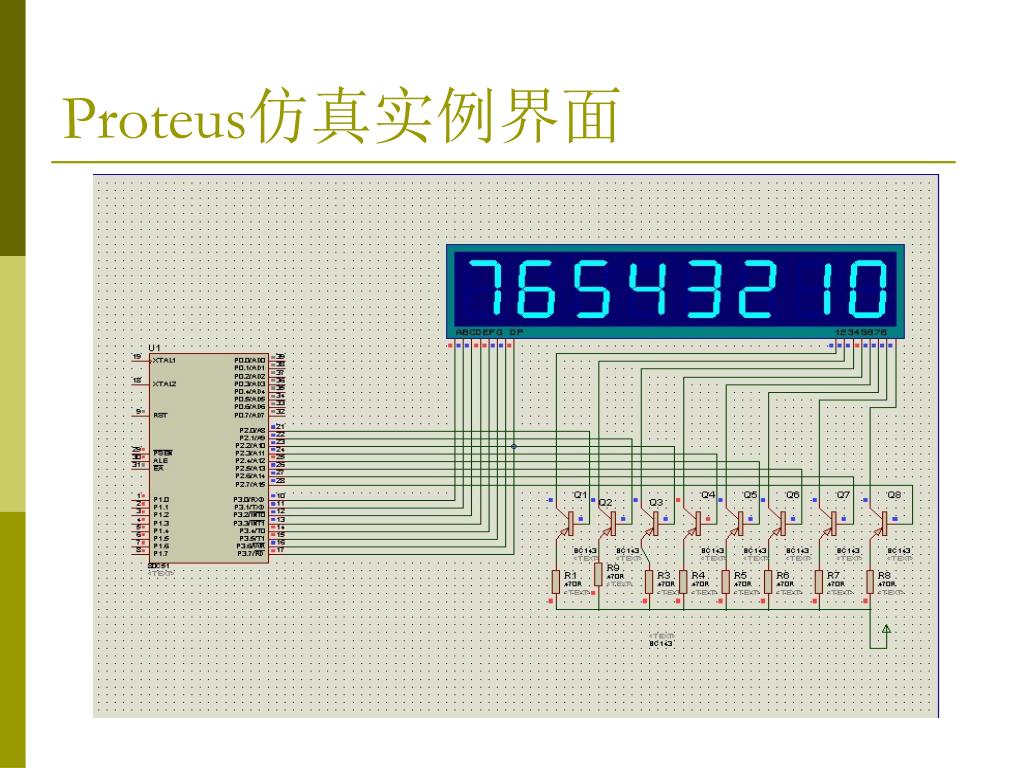

  19. Proteus仿真实例界面

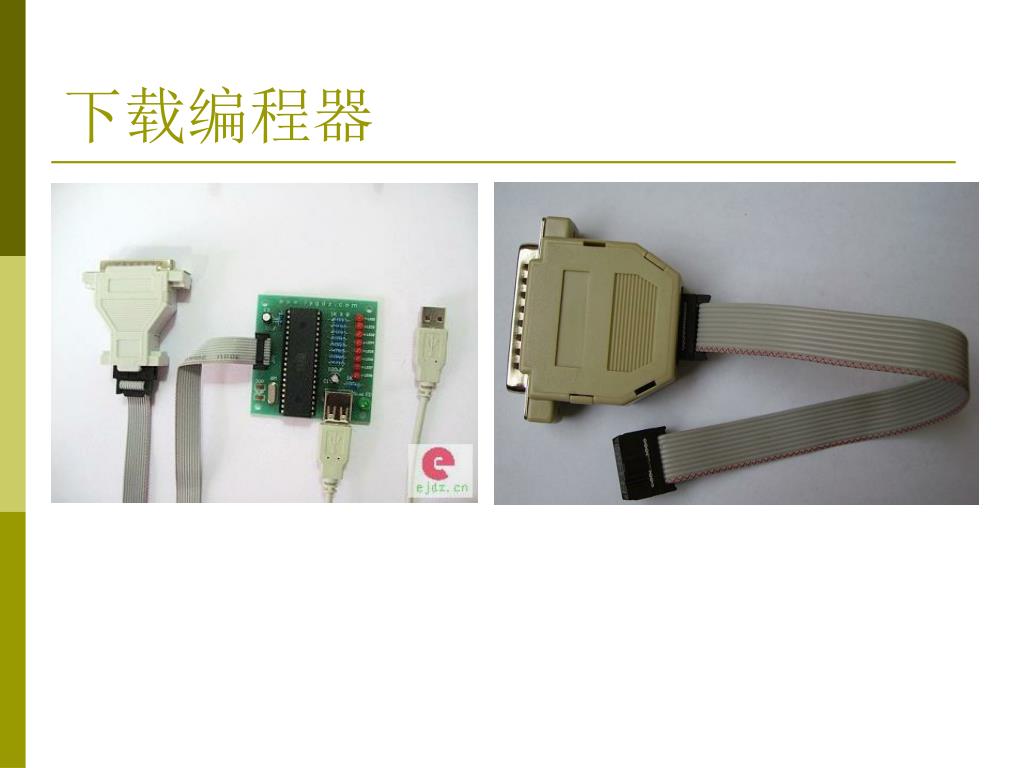

  20. 下载编程器

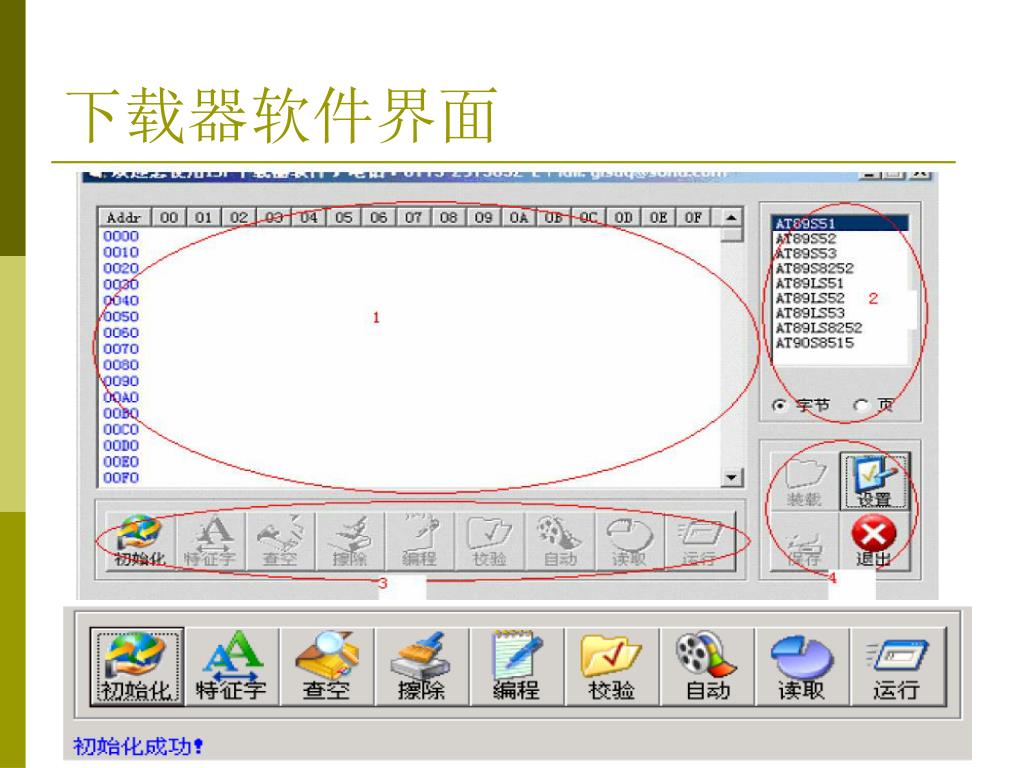

  21. 下载器软件界面

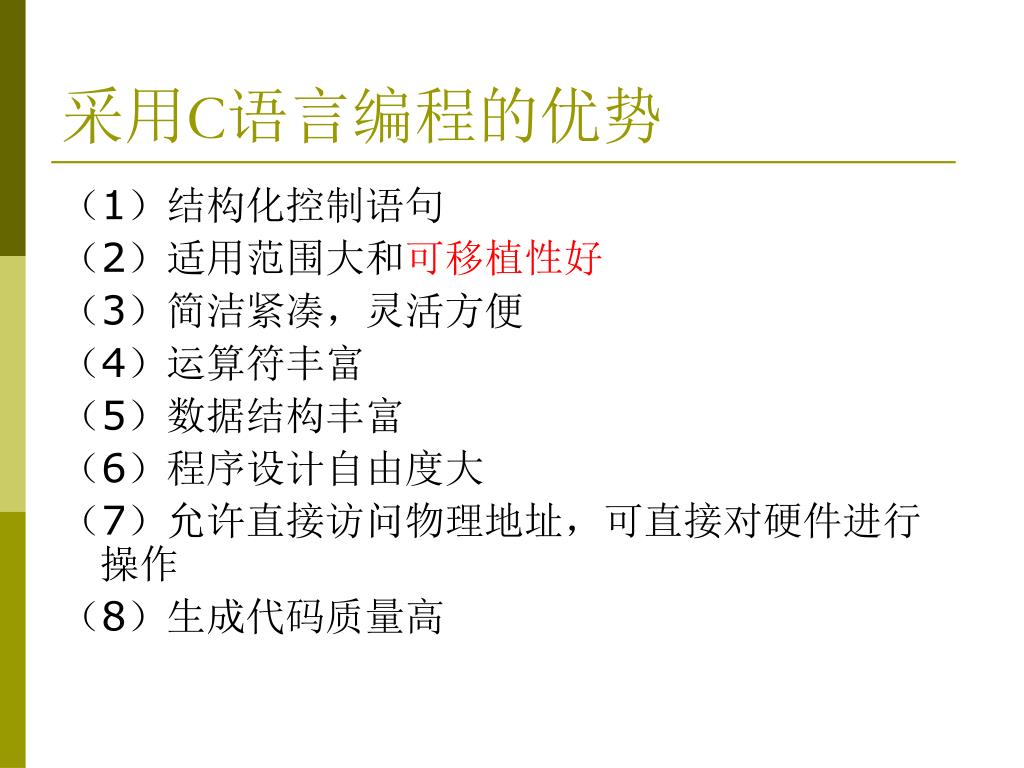

  22. 采用C语言编程的优势 （1）结构化控制语句 （2）适用范围大和可移植性好 （3）简洁紧凑，灵活方便 （4）运算符丰富 （5）数据结构丰富 （6）程序设计自由度大 （7）允许直接访问物理地址，可直接对硬件进行 操作 （8）生成代码质量高

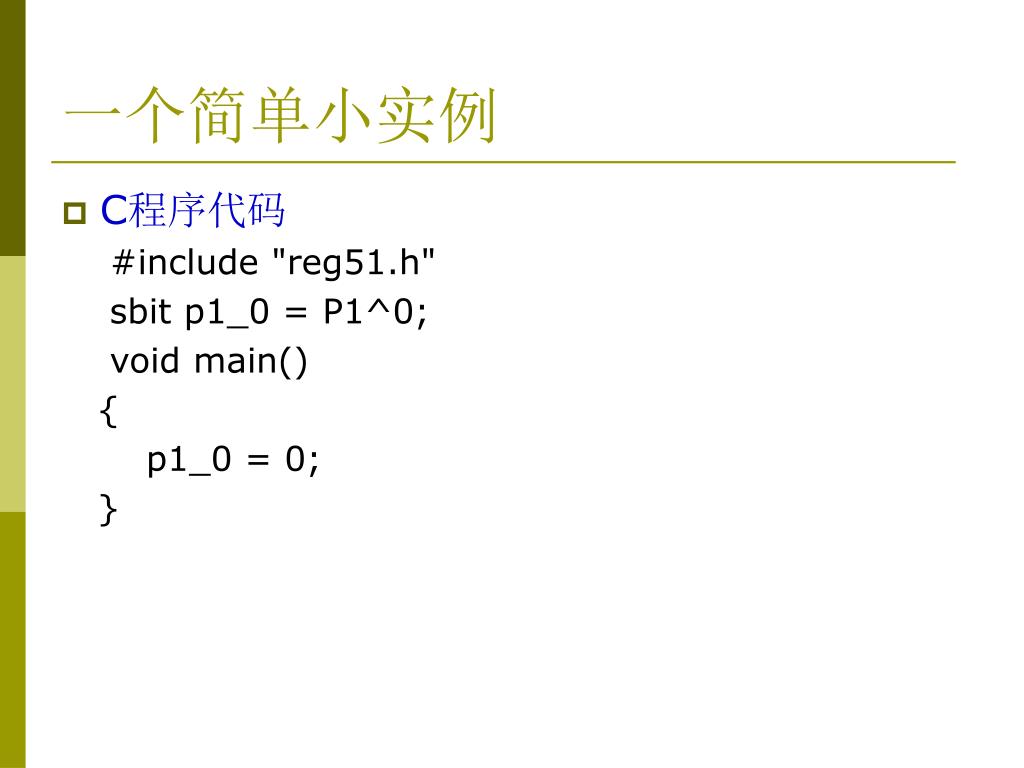

  23. 一个简单小实例 • C程序代码 #include "reg51.h" sbit p1_0 = P1^0; void main() { p1_0 = 0; }

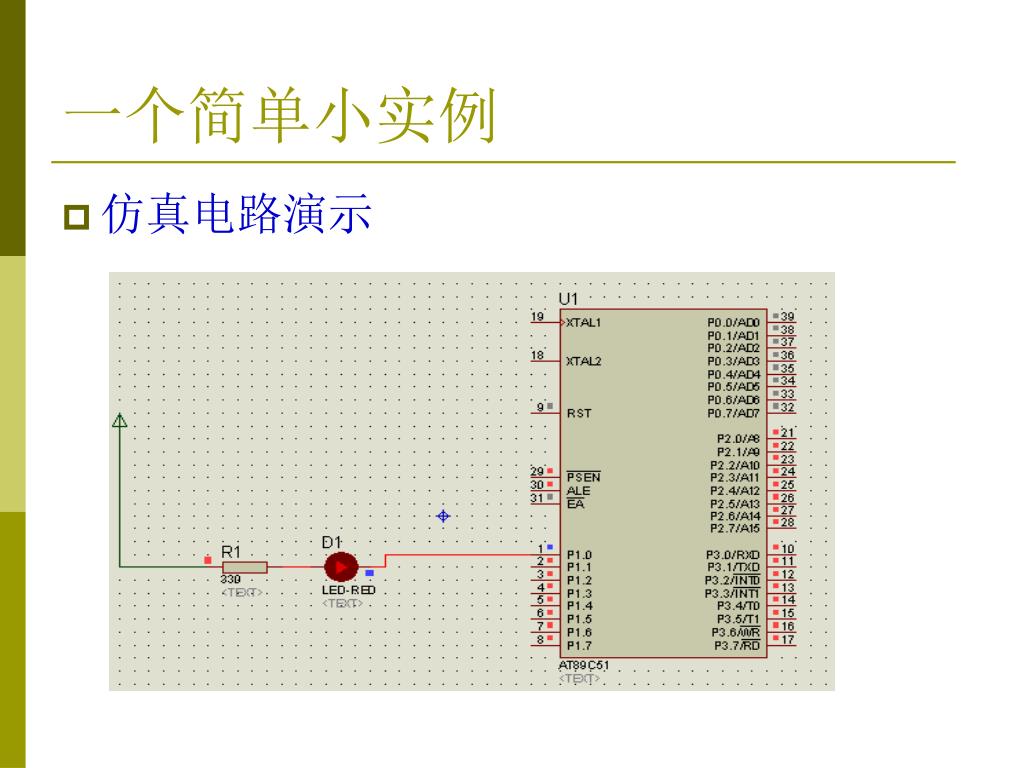

  24. 一个简单小实例 • 仿真电路演示

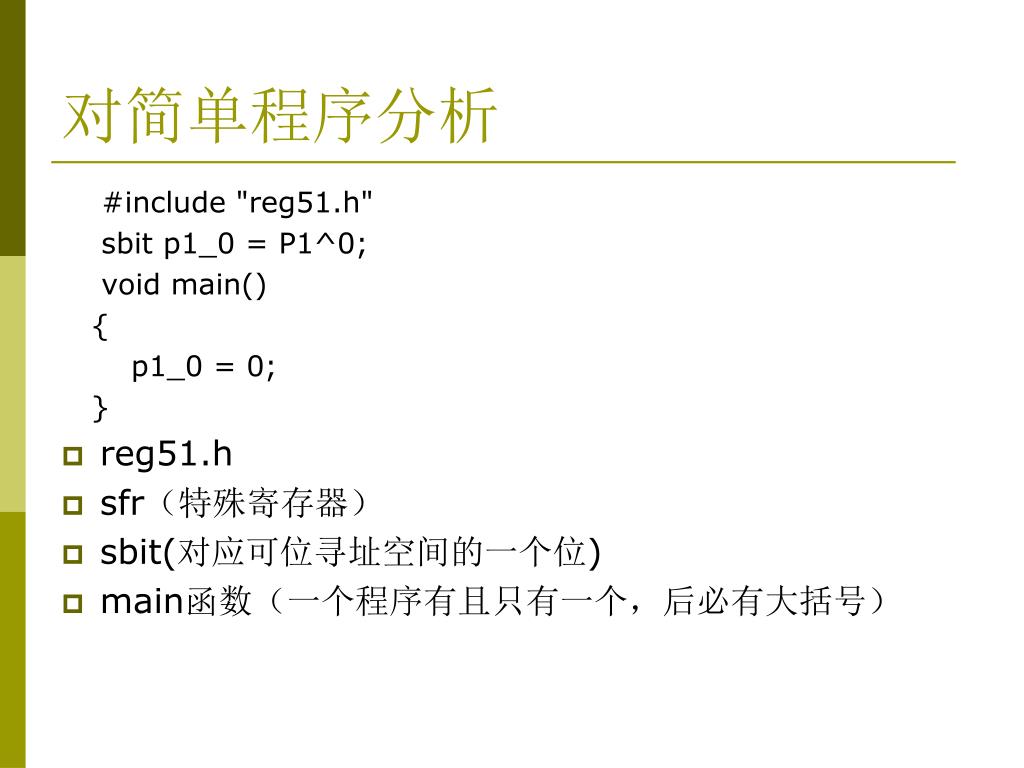

  25. 对简单程序分析 #include "reg51.h" sbit p1_0 = P1^0; void main() { p1_0 = 0; } • reg51.h • sfr（特殊寄存器） • sbit(对应可位寻址空间的一个位) • main函数（一个程序有且只有一个，后必有大括号）

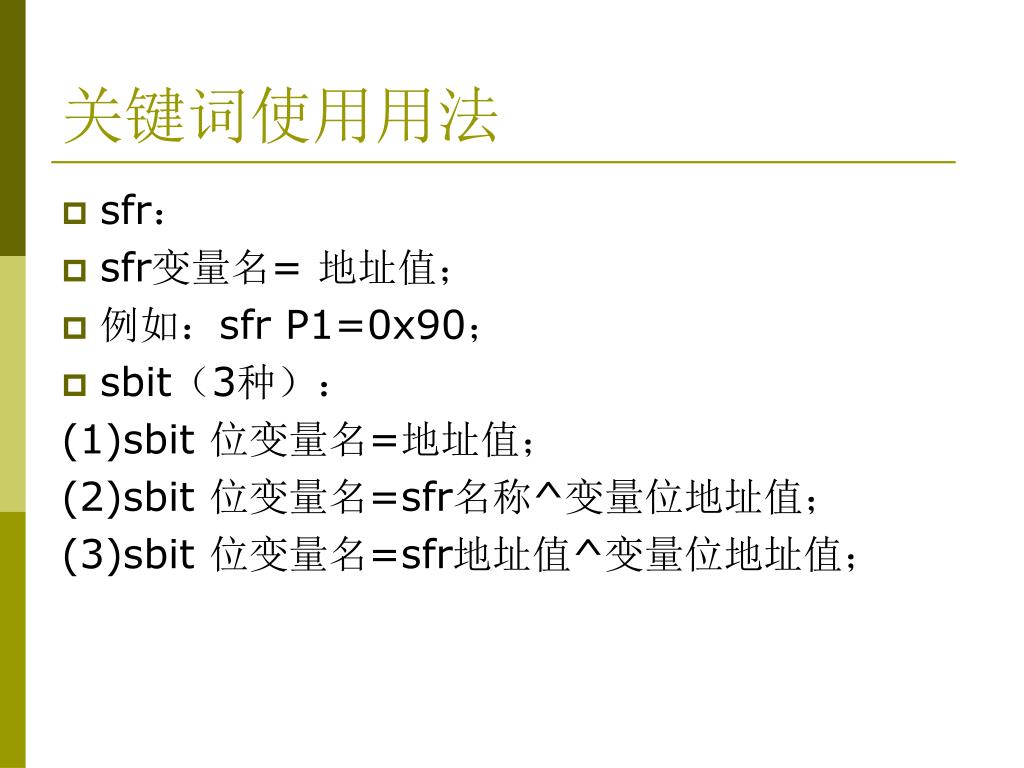

  26. 关键词使用用法 • sfr： • sfr变量名= 地址值； • 例如：sfr P1=0x90； • sbit（3种）： (1)sbit 位变量名=地址值； (2)sbit 位变量名=sfr名称^变量位地址值； (3)sbit 位变量名=sfr地址值^变量位地址值；

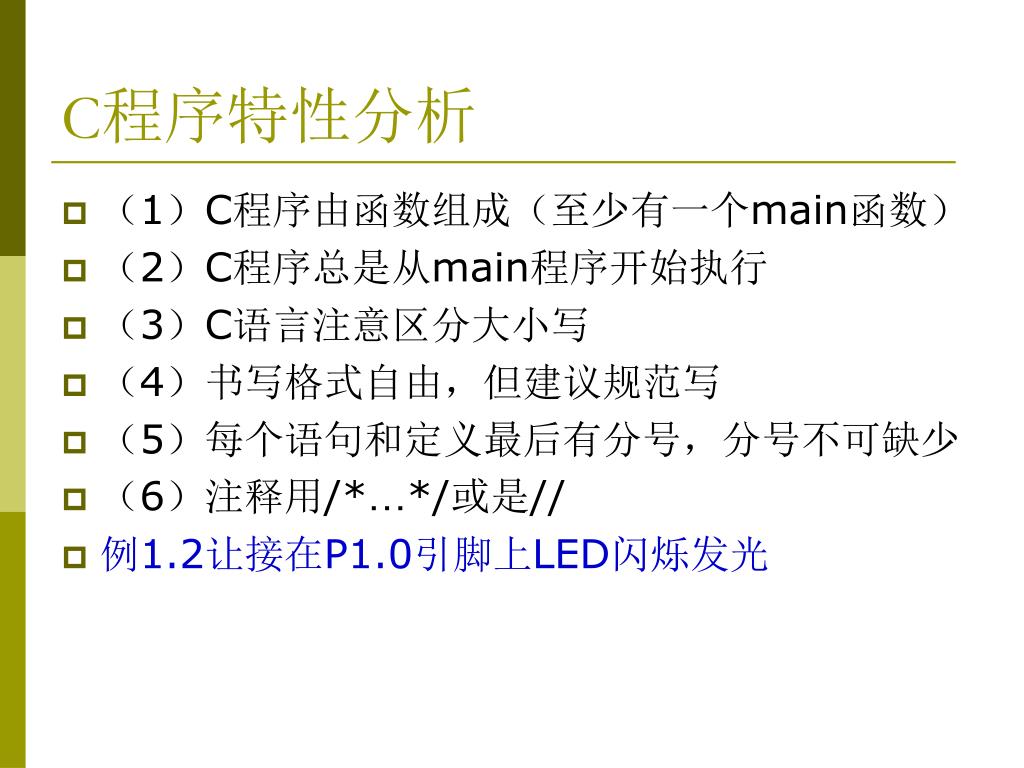

  27. C程序特性分析 • （1）C程序由函数组成（至少有一个main函数） • （2）C程序总是从main程序开始执行 • （3）C语言注意区分大小写 • （4）书写格式自由，但建议规范写 • （5）每个语句和定义最后有分号，分号不可缺少 • （6）注释用/*…*/或是// • 例1.2让接在P1.0引脚上LED闪烁发光

  28. 优秀程序员的素质之一： main( ) { int i , j , sum; sum=0; for(i=1; i<10;i++) { for(j=1;j<10;j++) { sum+=i*j ; } } printf(“%d\n”,sum); } • 使用TAB缩进 • {}对齐 • 有足够的注释 • 有合适的空行
