  1. 智能变压器技术 http://www.btwgroup.com/web/

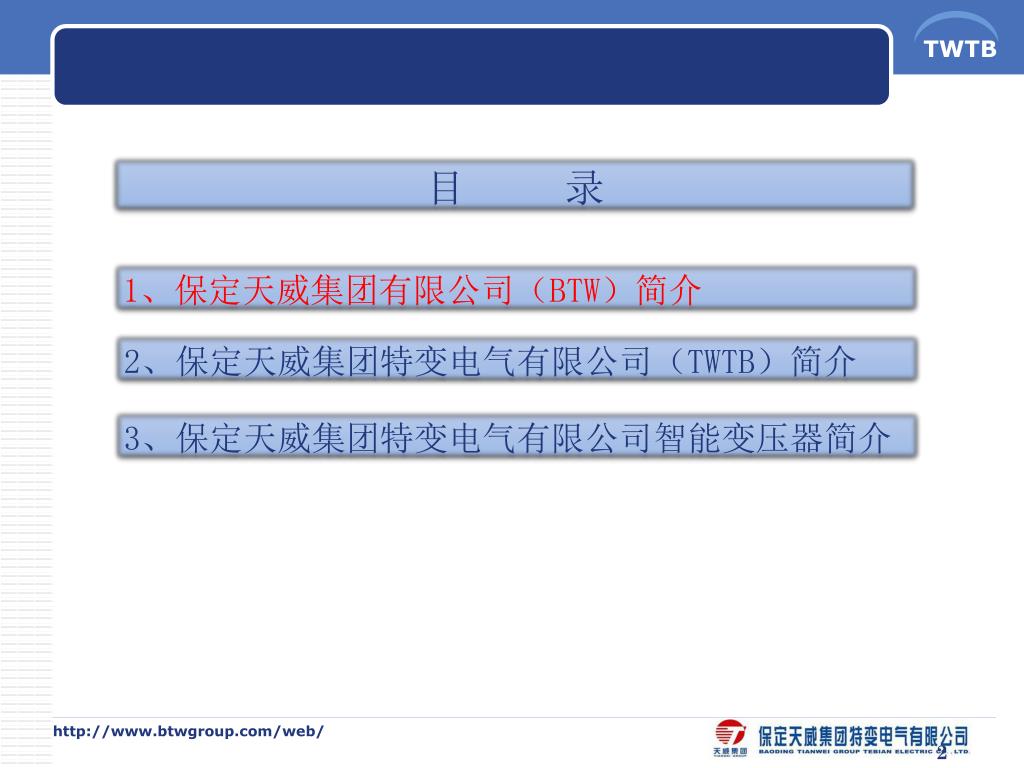

  2. 目 录 1、保定天威集团有限公司（BTW）简介 2、保定天威集团特变电气有限公司（TWTB）简介 3、保定天威集团特变电气有限公司智能变压器简介 2

  3. 公司简介- BTW 保定天威集团有限公司(BTW) • 始建于1958年 • 中国兵器装备集团公司(CSGC)成员企业 • 拥有15个控股子公司 • 拥有输变电和新能源两大主业的现代化高科技装备制造企业集团

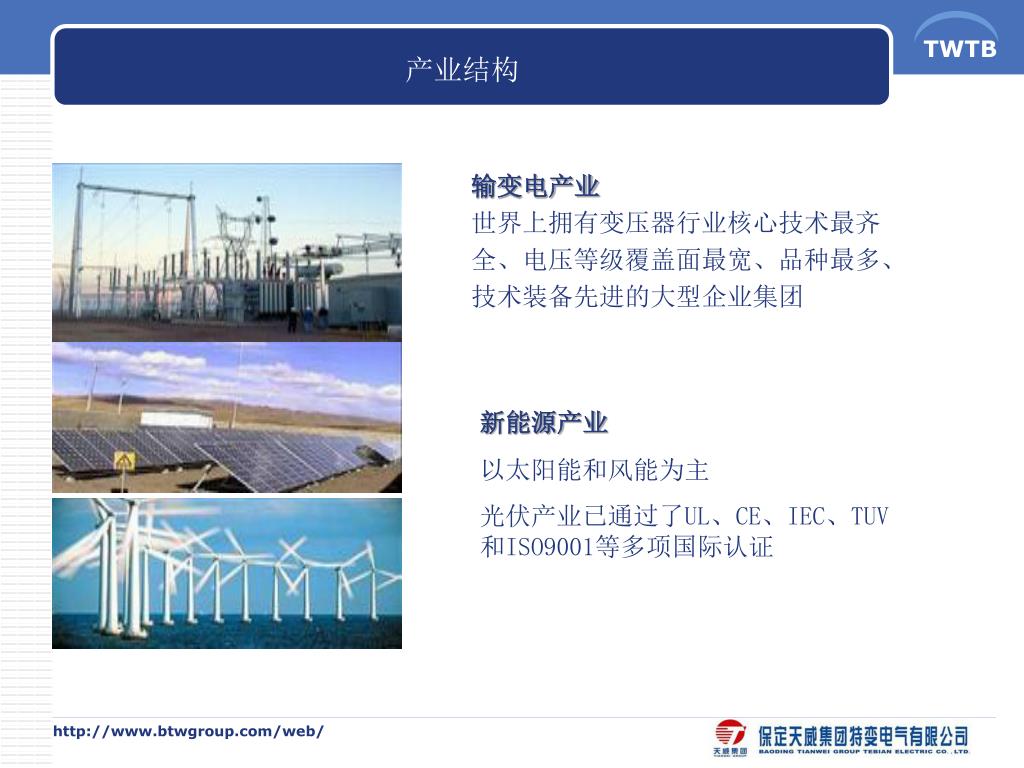

  4. 产业结构 输变电产业 世界上拥有变压器行业核心技术最齐全、电压等级覆盖面最宽、品种最多、技术装备先进的大型企业集团 新能源产业 以太阳能和风能为主 光伏产业已通过了UL、CE、IEC、TUV和ISO9001等多项国际认证

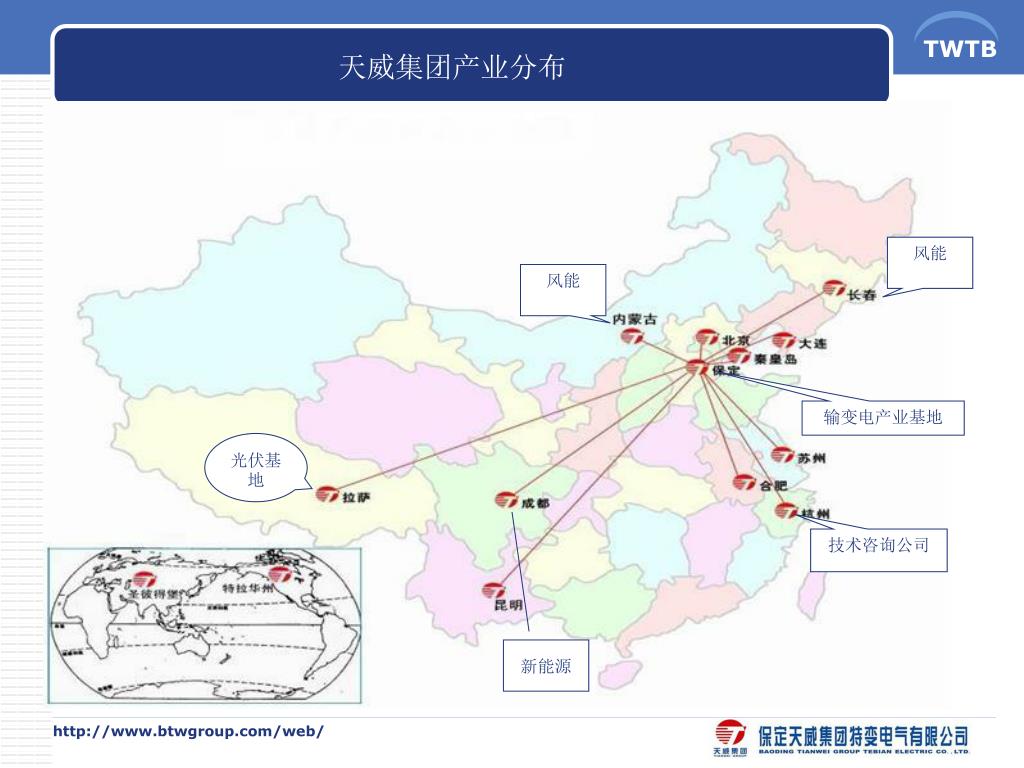

  5. 风能 风能 输变电产业基地 光伏基地 技术咨询公司 新能源 天威集团产业分布

  6. 输变电产业国际市场分布图 输变电产品远销美洲、东南亚、非洲 新能源产业国际市场分布图 新能源产品远销欧洲、美洲、东南亚、澳大利亚

  7. 目 录 1、保定天威集团有限公司（BTW）简介 2、保定天威集团特变电气有限公司（TWTB）简介 3、保定天威集团特变电气有限公司智能变压器简介 7

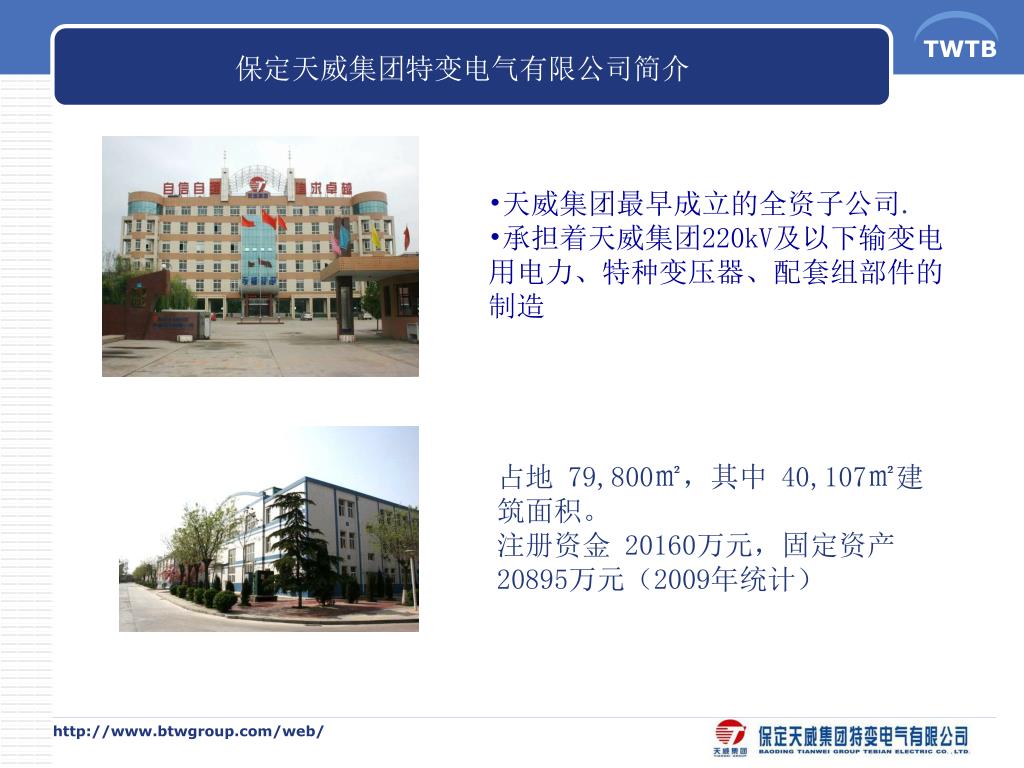

  8. 保定天威集团特变电气有限公司简介 • 天威集团最早成立的全资子公司. • 承担着天威集团220kV及以下输变电用电力、特种变压器、配套组部件的制造 占地 79,800㎡，其中 40,107㎡建筑面积。 注册资金 20160万元，固定资产20895万元（2009年统计）

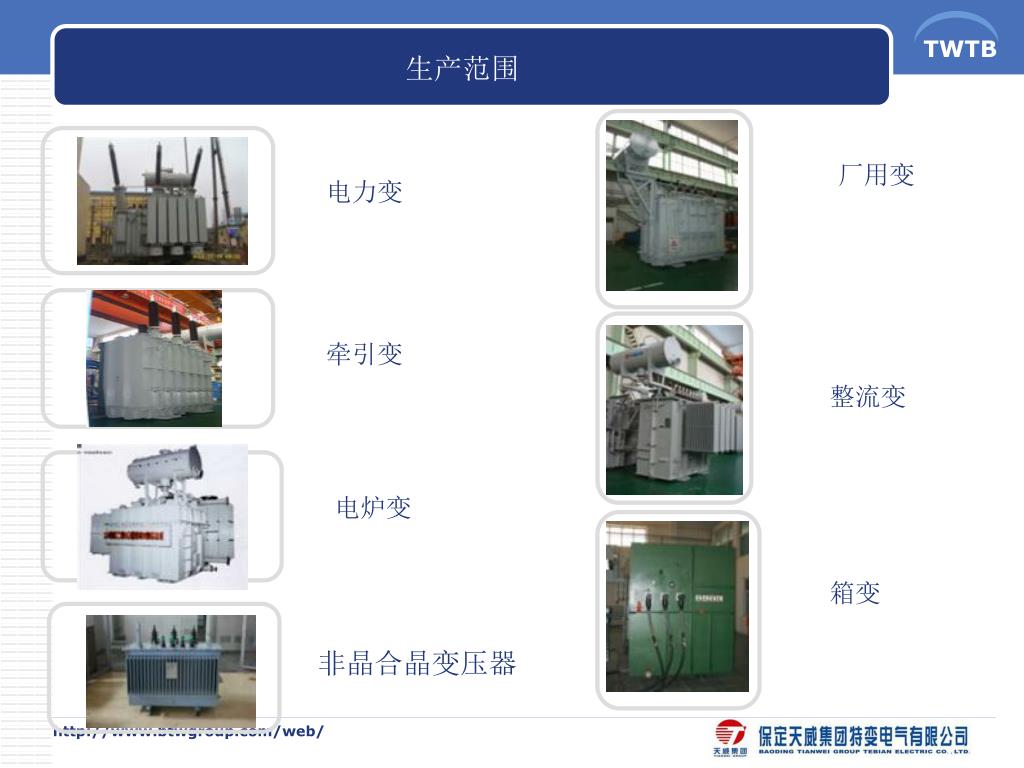

  9. 厂用变 电力变 牵引变 整流变 电炉变 箱变 非晶合晶变压器 生产范围

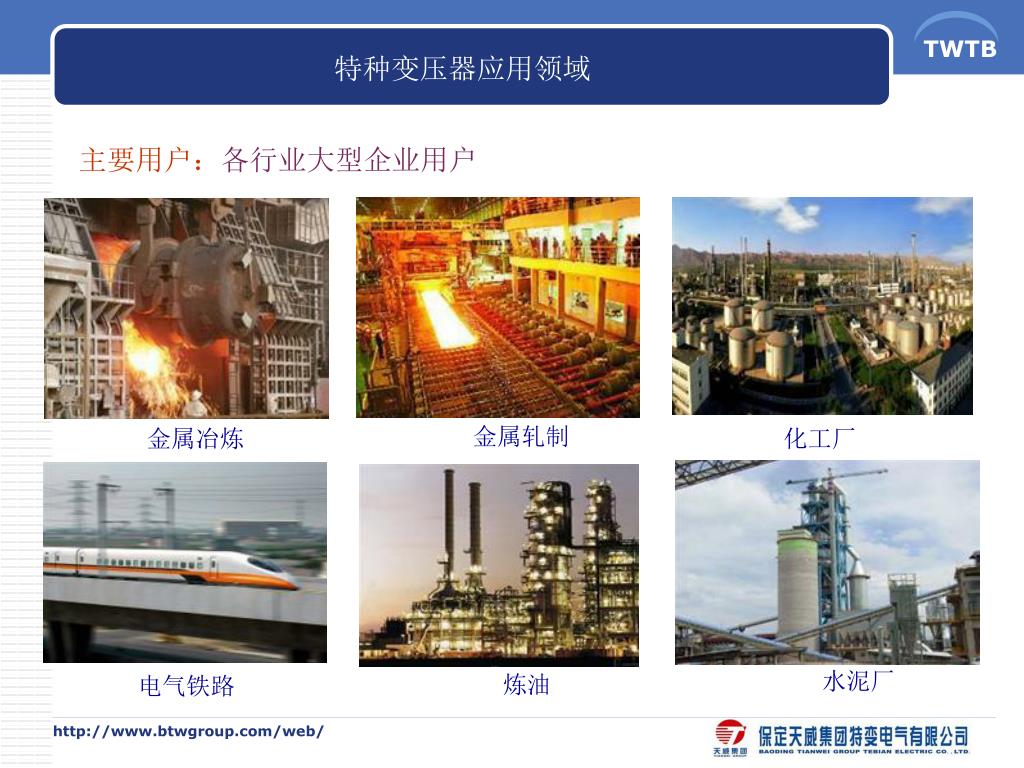

  10. 金属轧制 金属冶炼 化工厂 水泥厂 炼油 电气铁路 特种变压器应用领域 主要用户：各行业大型企业用户

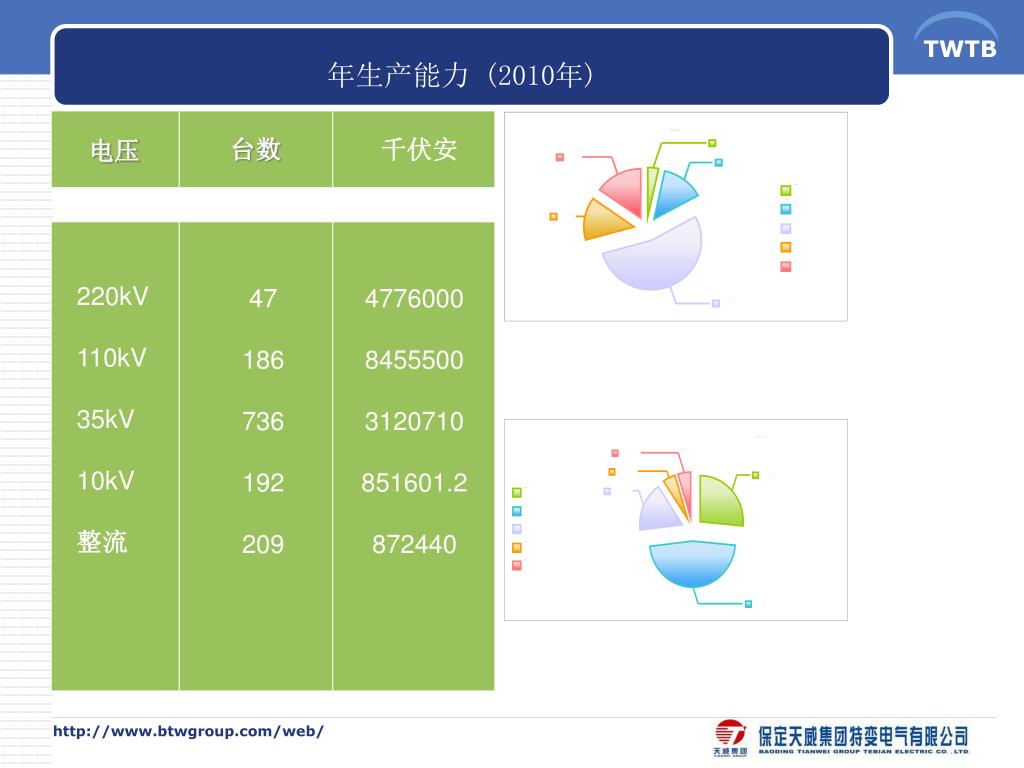

  11. 台数 千伏安 电压 220kV 110kV 35kV 10kV整流 47 186 736 192 209 4776000 8455500 3120710 851601.2 872440 年生产能力 (2010年)

  12. 目 录 1、保定天威集团有限公司（BTW）简介 2、保定天威集团特变电气有限公司（TWTB）简介 3、保定天威集团特变电气有限公司智能变压器简介 12

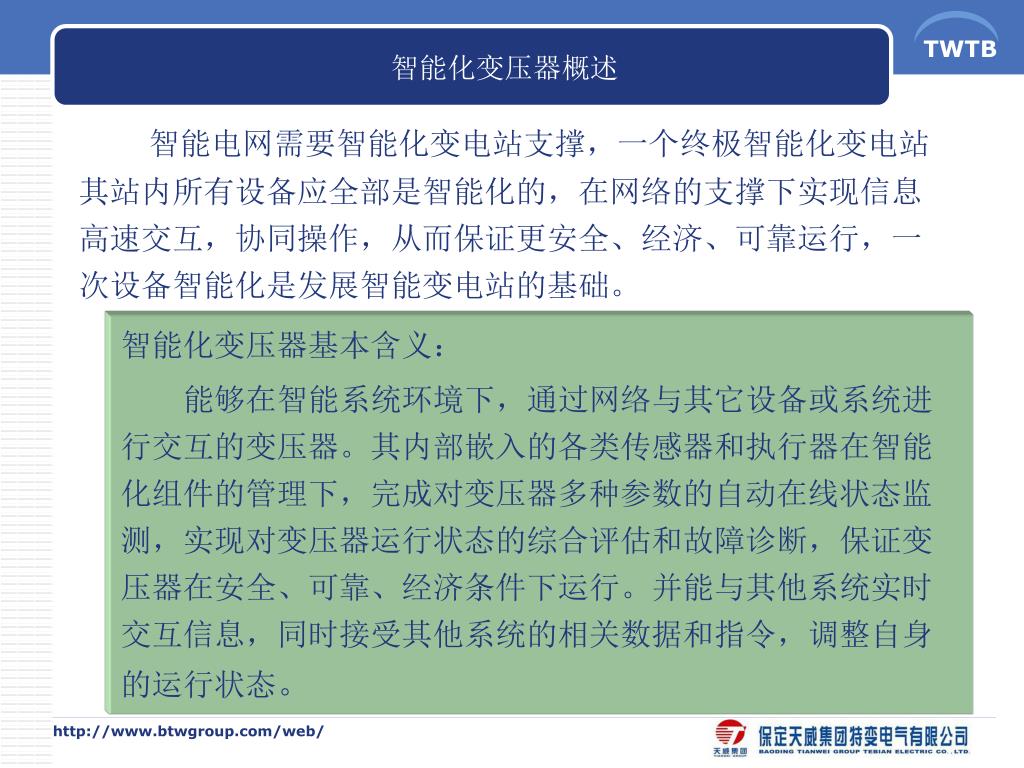

  13. 智能化变压器概述 智能电网需要智能化变电站支撑，一个终极智能化变电站其站内所有设备应全部是智能化的，在网络的支撑下实现信息高速交互，协同操作，从而保证更安全、经济、可靠运行，一次设备智能化是发展智能变电站的基础。 智能化变压器基本含义： 能够在智能系统环境下，通过网络与其它设备或系统进行交互的变压器。其内部嵌入的各类传感器和执行器在智能化组件的管理下，完成对变压器多种参数的自动在线状态监测，实现对变压器运行状态的综合评估和故障诊断，保证变压器在安全、可靠、经济条件下运行。并能与其他系统实时交互信息，同时接受其他系统的相关数据和指令，调整自身的运行状态。

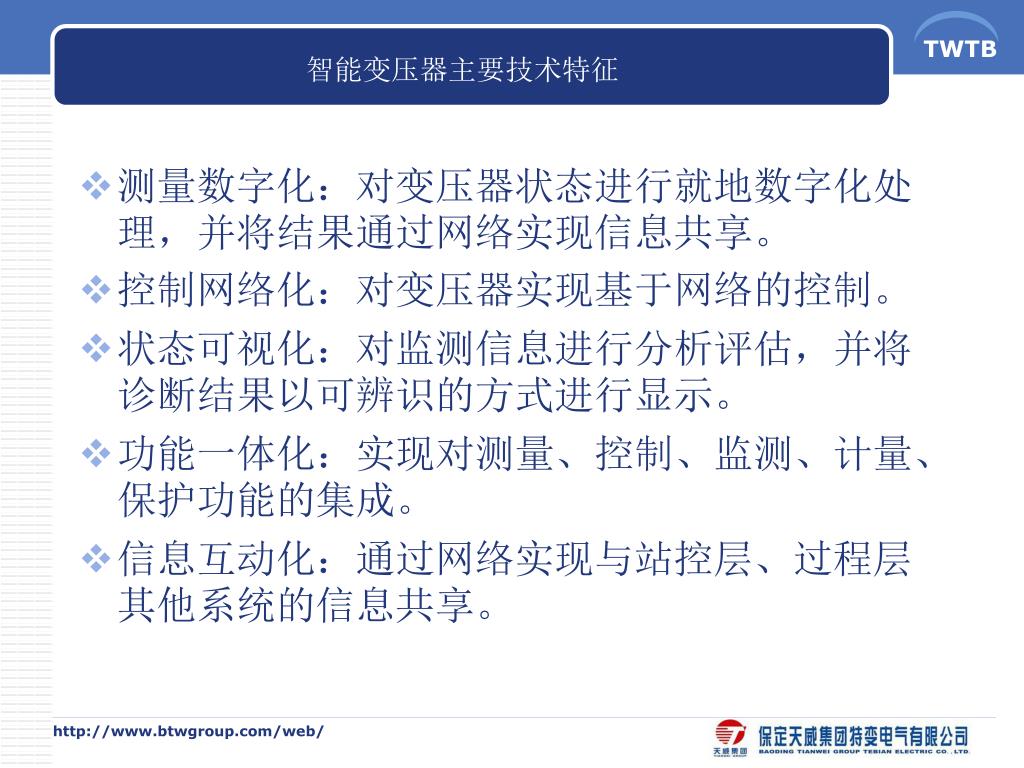

  14. 智能变压器主要技术特征 • 测量数字化：对变压器状态进行就地数字化处理，并将结果通过网络实现信息共享。 • 控制网络化：对变压器实现基于网络的控制。 • 状态可视化：对监测信息进行分析评估，并将诊断结果以可辨识的方式进行显示。 • 功能一体化：实现对测量、控制、监测、计量、保护功能的集成。 • 信息互动化：通过网络实现与站控层、过程层其他系统的信息共享。

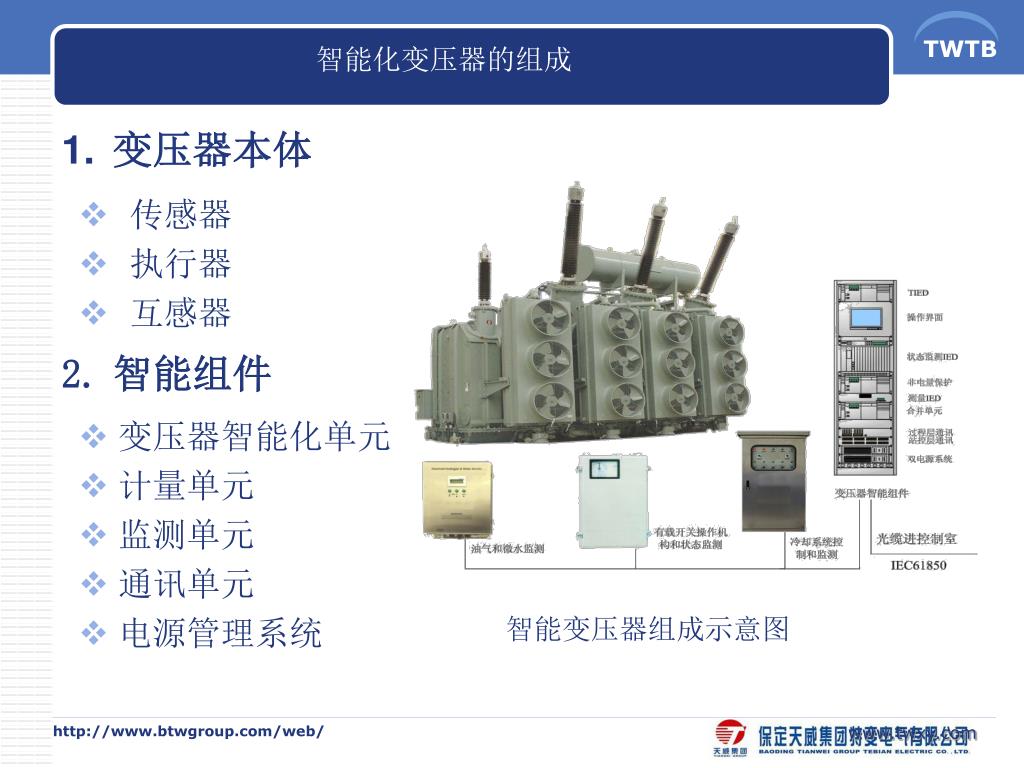

  15. 智能化变压器的组成 • 变压器本体 • 传感器 • 执行器 • 互感器 • 智能组件 • 变压器智能化单元 • 计量单元 • 监测单元 • 通讯单元 • 电源管理系统 智能变压器组成示意图 www.twxy.com

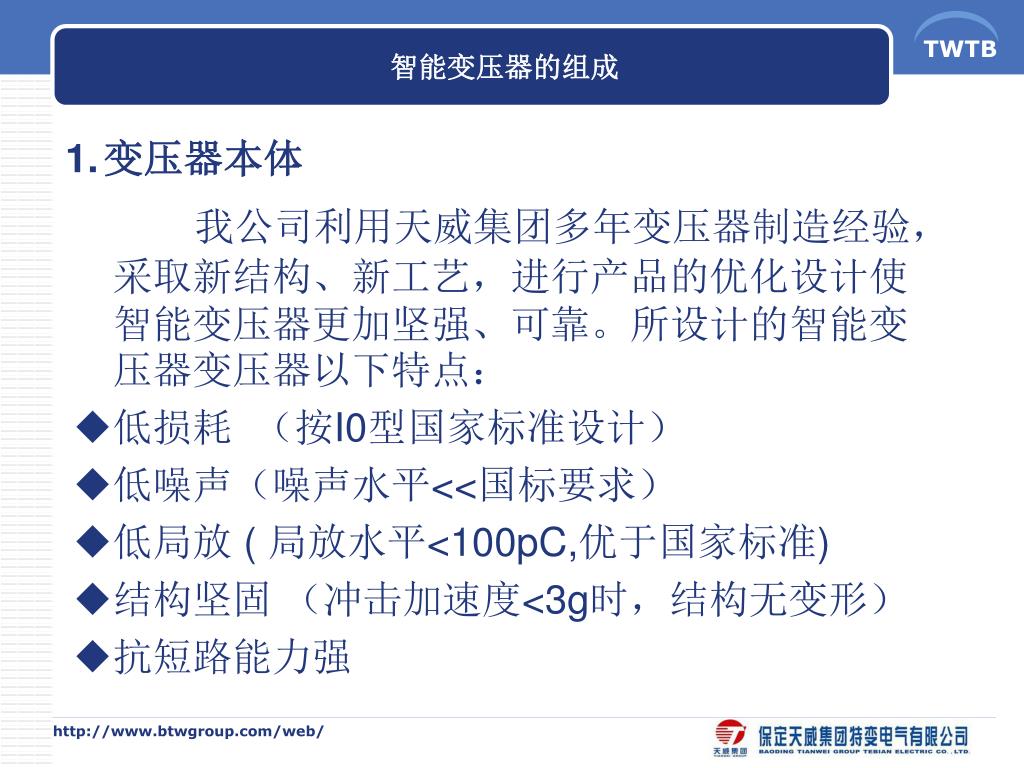

  16. 智能变压器的组成 变压器本体 我公司利用天威集团多年变压器制造经验，采取新结构、新工艺，进行产品的优化设计使智能变压器更加坚强、可靠。所设计的智能变压器变压器以下特点： • 低损耗 （按I0型国家标准设计） • 低噪声（噪声水平<<国标要求） • 低局放 ( 局放水平<100pC,优于国家标准) • 结构坚固 （冲击加速度<3g时，结构无变形） • 抗短路能力强

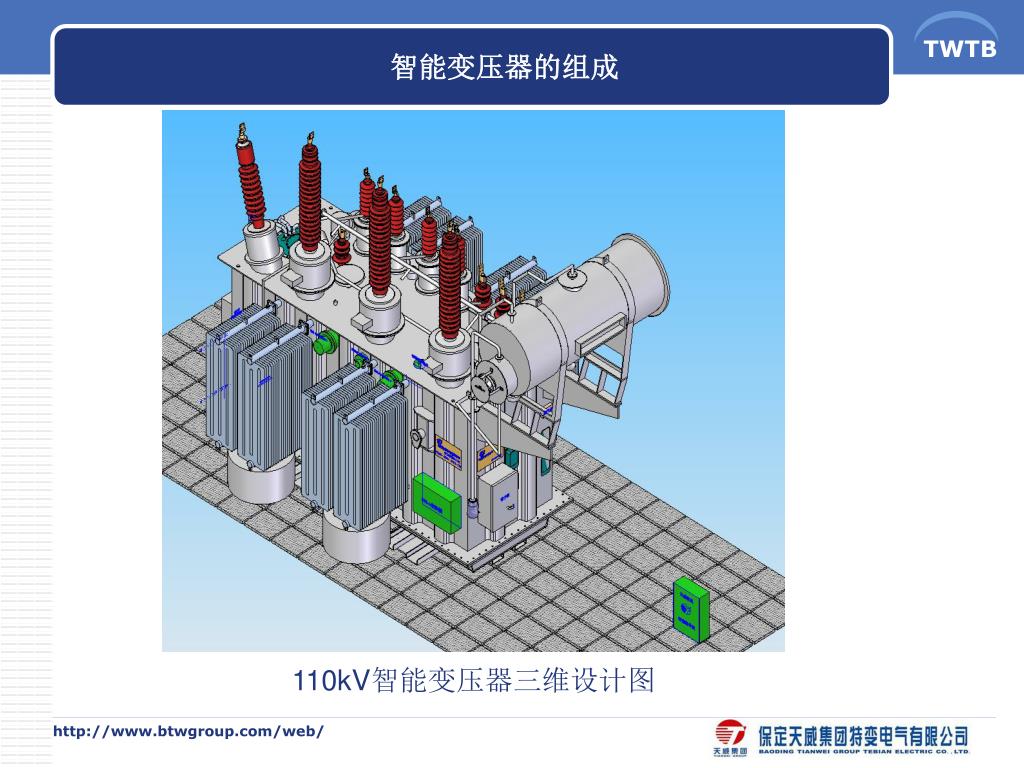

  17. 智能变压器的组成 110kV智能变压器三维设计图

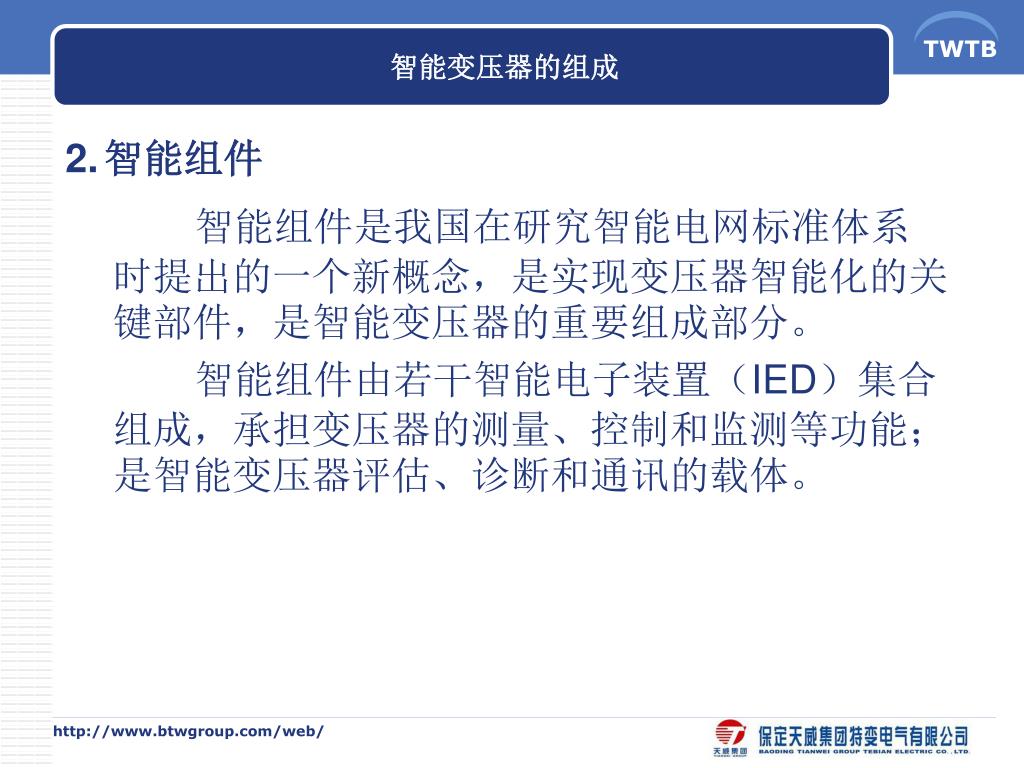

  18. 智能变压器的组成 智能组件 智能组件是我国在研究智能电网标准体系时提出的一个新概念，是实现变压器智能化的关键部件，是智能变压器的重要组成部分。 智能组件由若干智能电子装置（IED）集合组成，承担变压器的测量、控制和监测等功能；是智能变压器评估、诊断和通讯的载体。

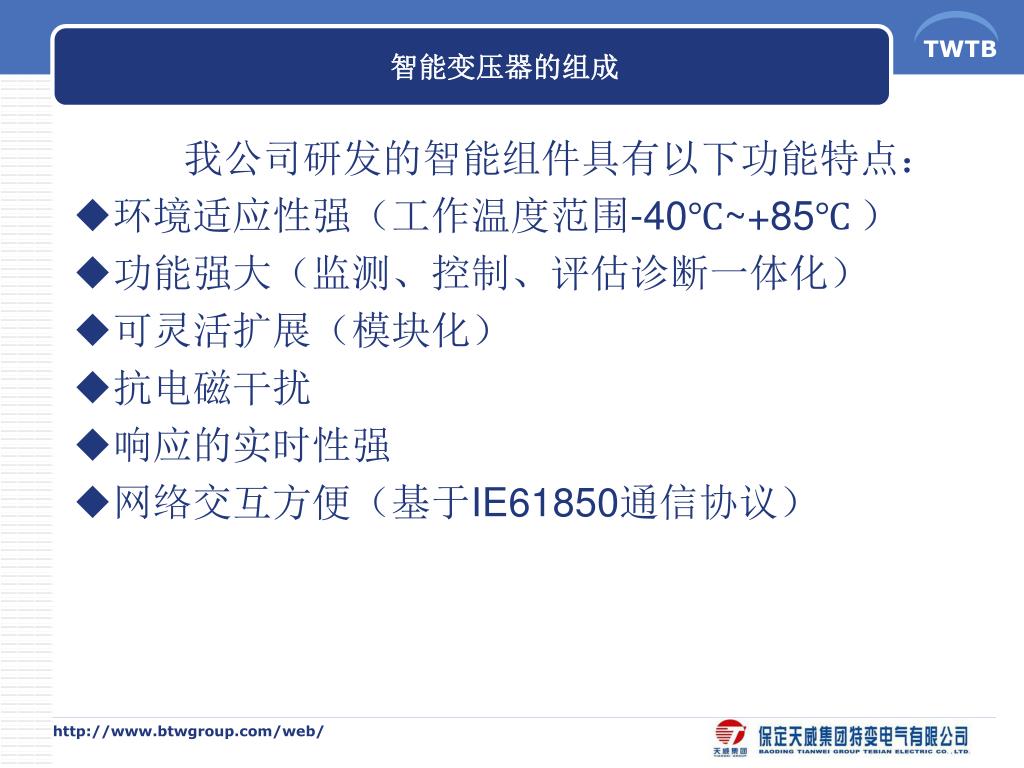

  19. 智能变压器的组成 我公司研发的智能组件具有以下功能特点： • 环境适应性强（工作温度范围-40℃~+85℃） • 功能强大（监测、控制、评估诊断一体化） • 可灵活扩展（模块化） • 抗电磁干扰 • 响应的实时性强 • 网络交互方便（基于IE61850通信协议）

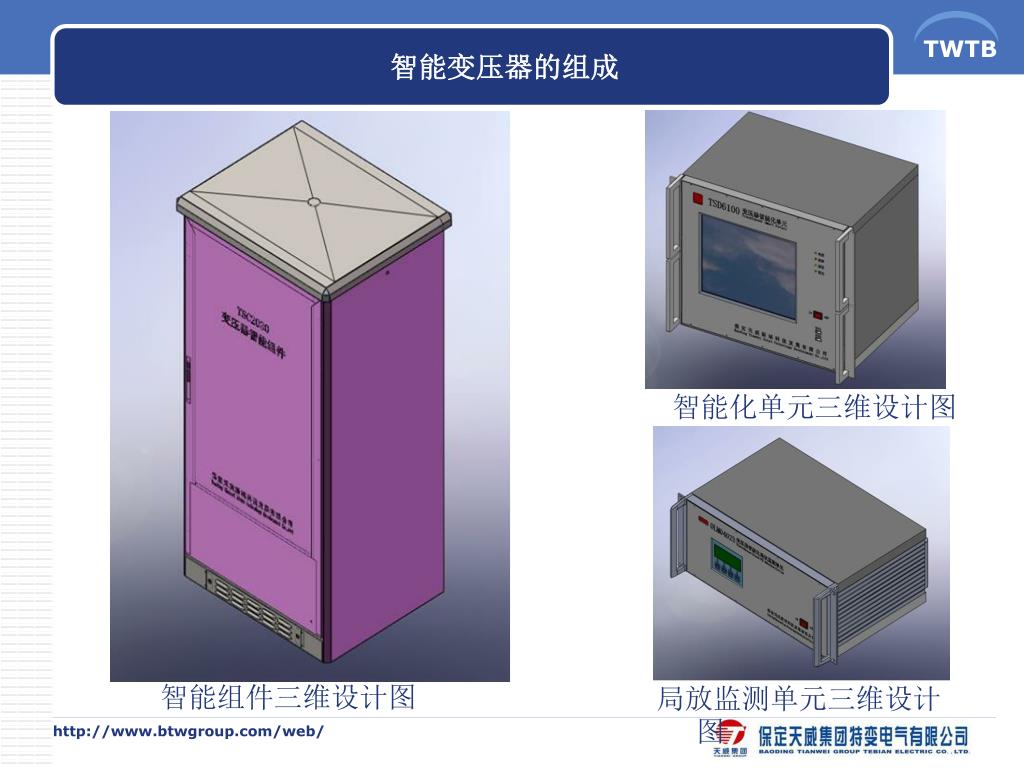

  20. 智能变压器的组成 智能化单元三维设计图 智能组件三维设计图 局放监测单元三维设计图

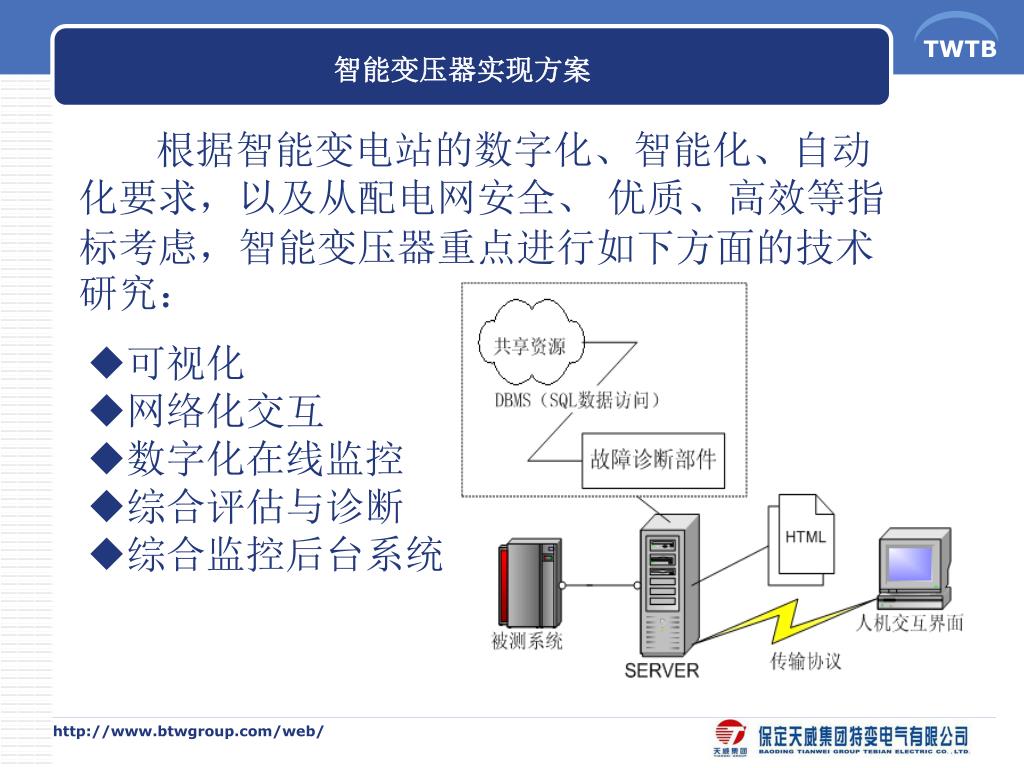

  21. 智能变压器实现方案 根据智能变电站的数字化、智能化、自动化要求，以及从配电网安全、 优质、高效等指标考虑，智能变压器重点进行如下方面的技术研究： • 可视化 • 网络化交互 • 数字化在线监控 • 综合评估与诊断 • 综合监控后台系统

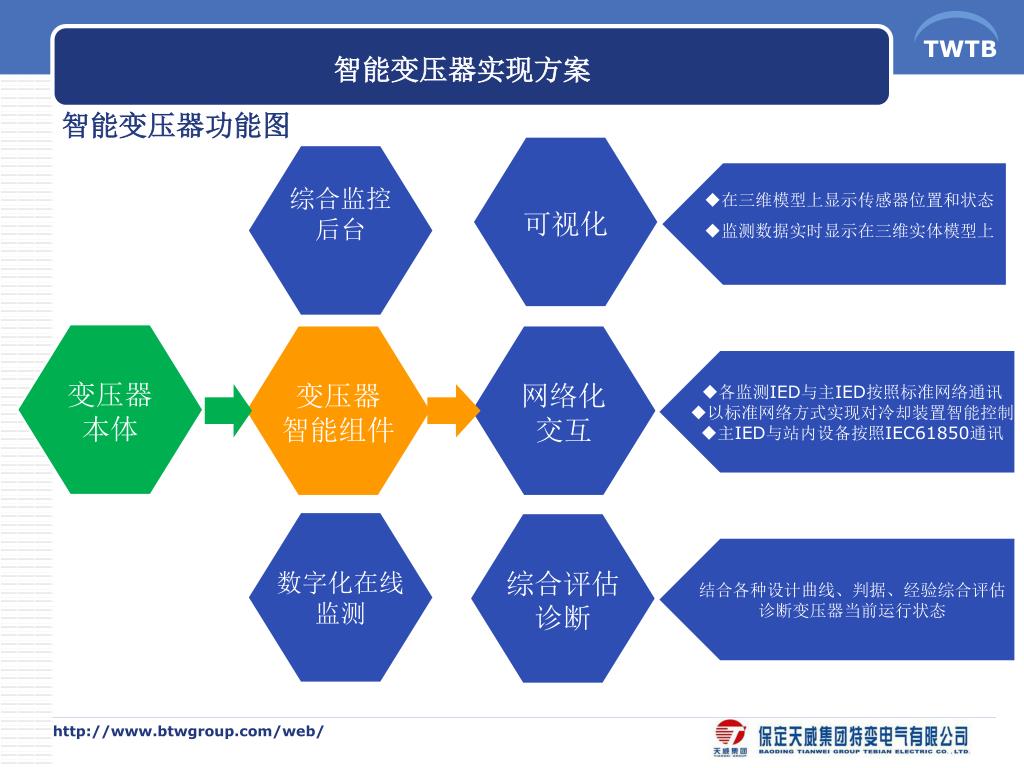

  22. 智能变压器实现方案 智能变压器功能图 可视化 综合监控 后台 • 在三维模型上显示传感器位置和状态 • 监测数据实时显示在三维实体模型上 变压器 本体 变压器 智能组件 网络化 交互 • 各监测IED与主IED按照标准网络通讯 • 以标准网络方式实现对冷却装置智能控制 • 主IED与站内设备按照IEC61850通讯 数字化在线 监测 综合评估 诊断 结合各种设计曲线、判据、经验综合评估 诊断变压器当前运行状态

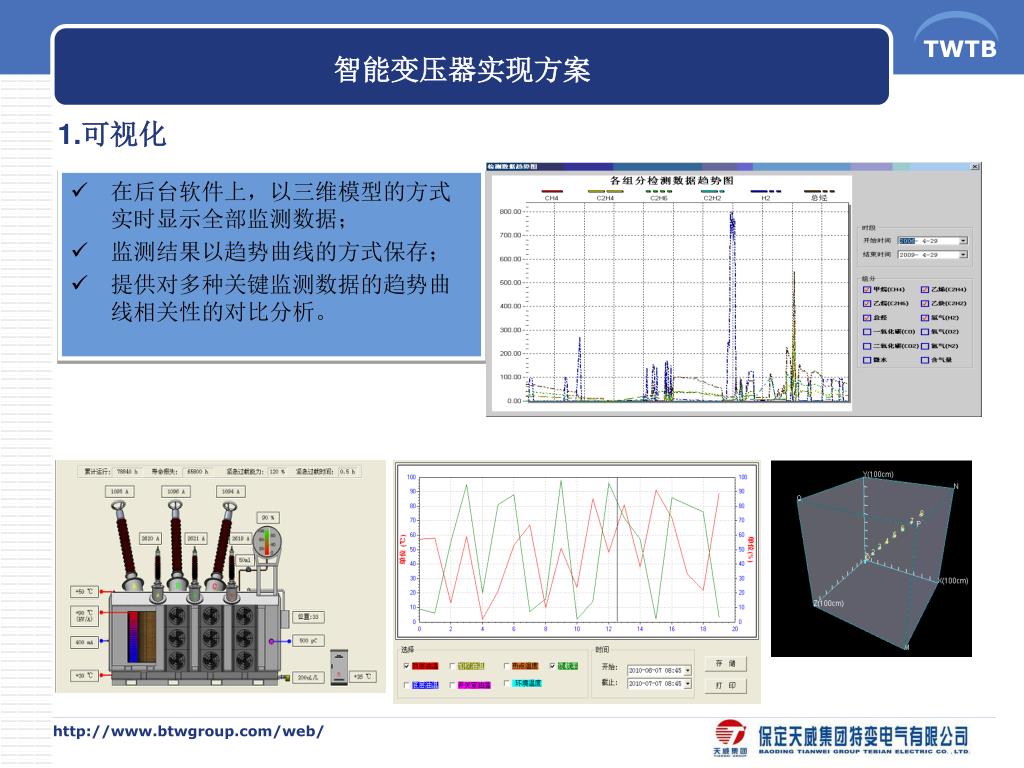

  23. 智能变压器实现方案 1.可视化 • 在后台软件上，以三维模型的方式实时显示全部监测数据； • 监测结果以趋势曲线的方式保存； • 提供对多种关键监测数据的趋势曲线相关性的对比分析。

  24. 智能变压器实现方案 2.网络化交互 • 各监测IED（局放、油气、振动等）与主IED按照标准网络方式通讯； • 以标准网络方式实现对冷却装置的智能监控； • 与站控层系统按照IEC61850标准通讯； • 变压器状态参数（电、热、力）数字化后按照IEC61850 标准与其他系统实现信息共享。

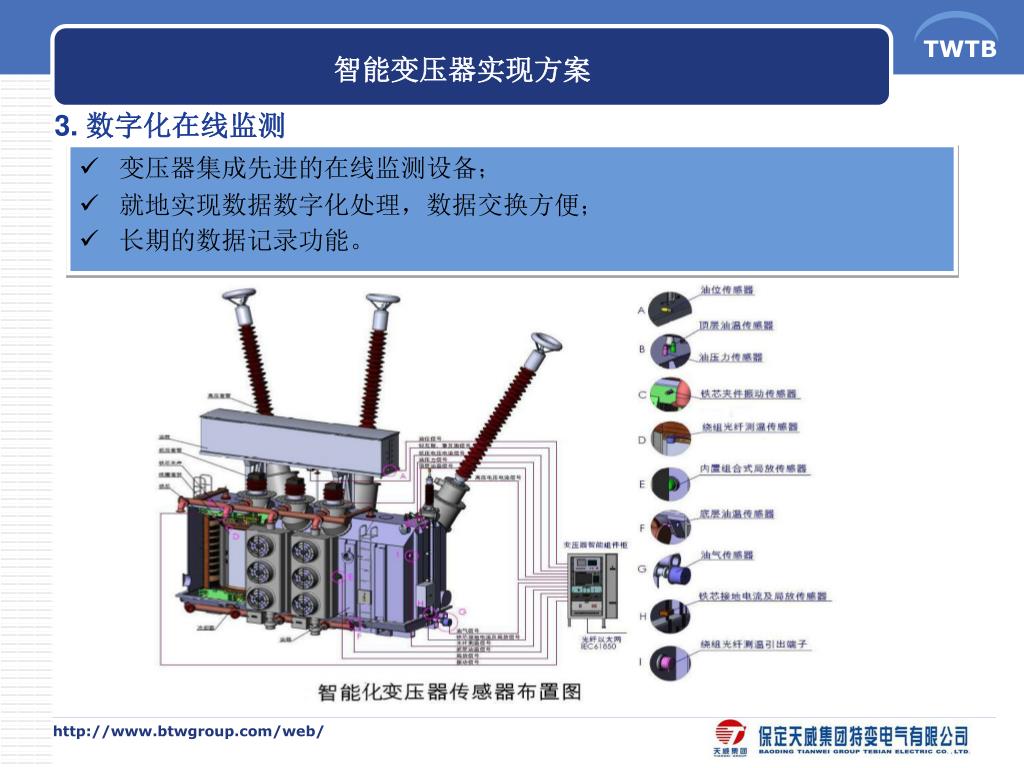

  25. 智能变压器实现方案 3. 数字化在线监测 • 变压器集成先进的在线监测设备； • 就地实现数据数字化处理，数据交换方便； • 长期的数据记录功能。

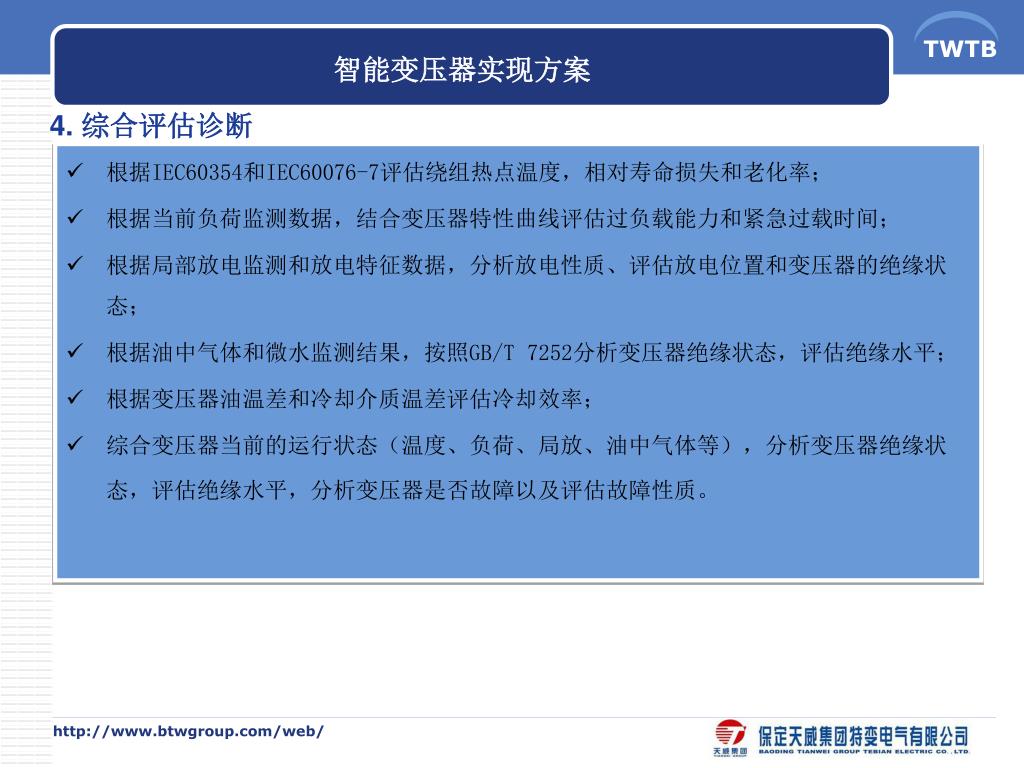

  26. 智能变压器实现方案 4. 综合评估诊断 • 根据IEC60354和IEC60076-7评估绕组热点温度，相对寿命损失和老化率； • 根据当前负荷监测数据，结合变压器特性曲线评估过负载能力和紧急过载时间； • 根据局部放电监测和放电特征数据，分析放电性质、评估放电位置和变压器的绝缘状态； • 根据油中气体和微水监测结果，按照GB/T 7252分析变压器绝缘状态，评估绝缘水平； • 根据变压器油温差和冷却介质温差评估冷却效率； • 综合变压器当前的运行状态（温度、负荷、局放、油中气体等），分析变压器绝缘状态，评估绝缘水平，分析变压器是否故障以及评估故障性质。

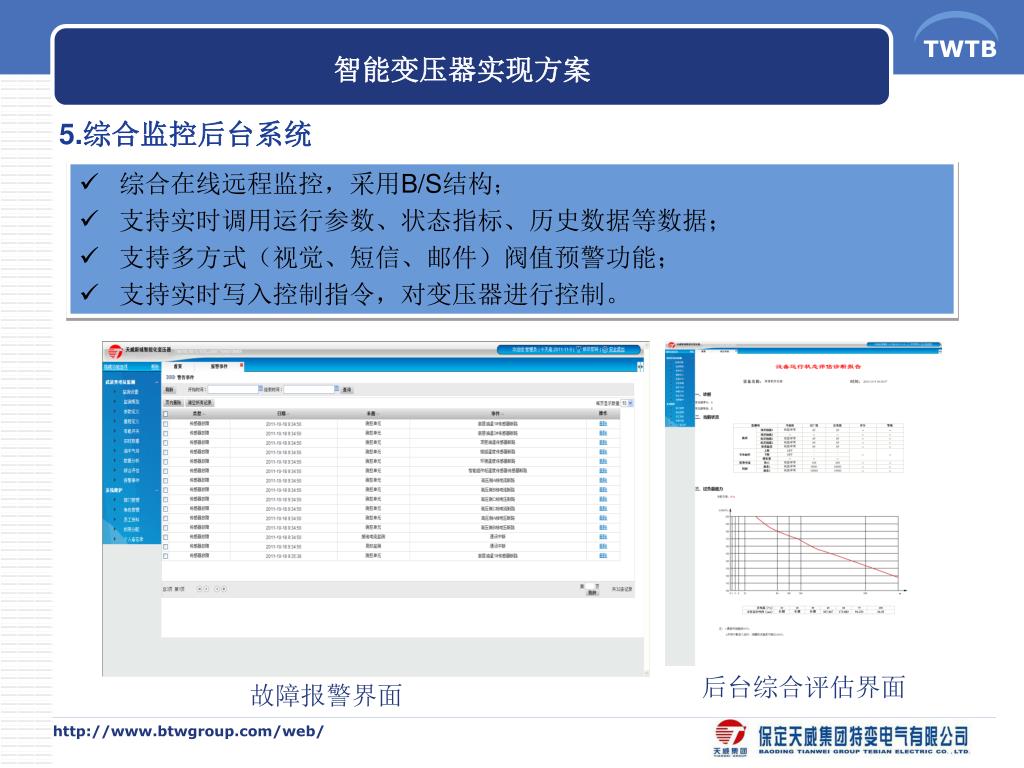

  27. 智能变压器实现方案 5.综合监控后台系统 • 综合在线远程监控，采用B/S结构； • 支持实时调用运行参数、状态指标、历史数据等数据； • 支持多方式（视觉、短信、邮件）阀值预警功能； • 支持实时写入控制指令，对变压器进行控制。 后台综合评估界面 故障报警界面

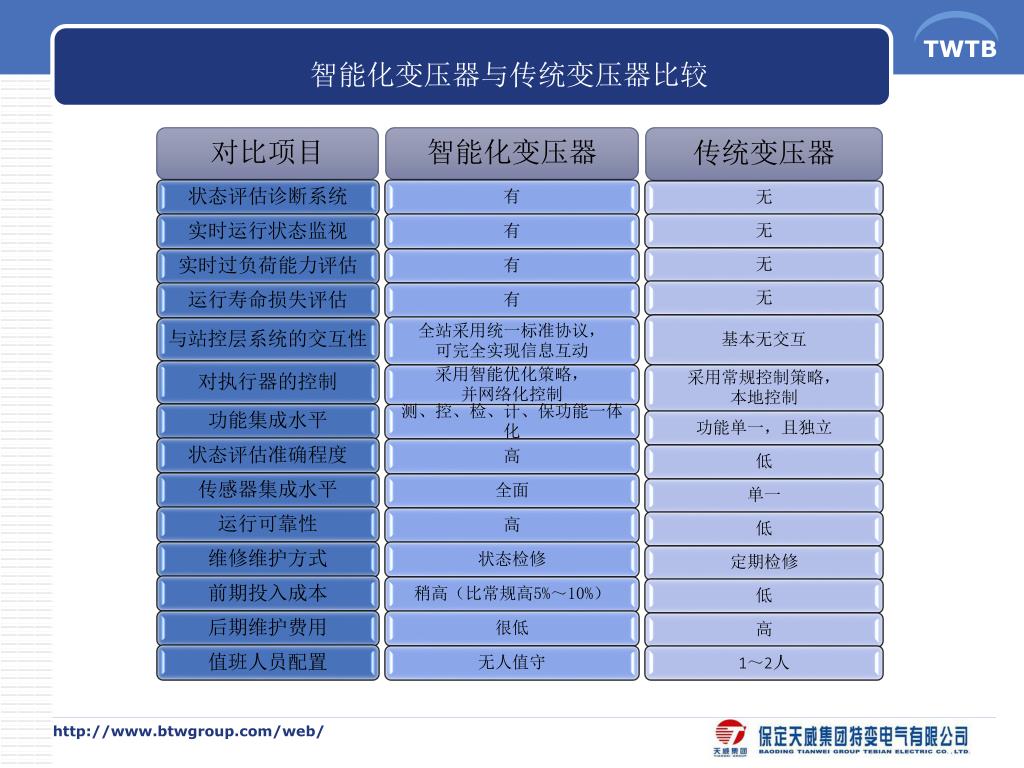

  28. 智能化变压器与传统变压器比较

  29. 谢谢!
