人工心肺を使用した開心術における 大動脈・橈骨動脈圧の圧較差発生に関する検討

1. 人工心肺を使用した開心術における 大動脈・橈骨動脈圧の圧較差発生に関する検討 仙台循環器病センター　臨床工学科 前田寿　早坂啓　鈴木信司 Sendai Cardiovascular Center

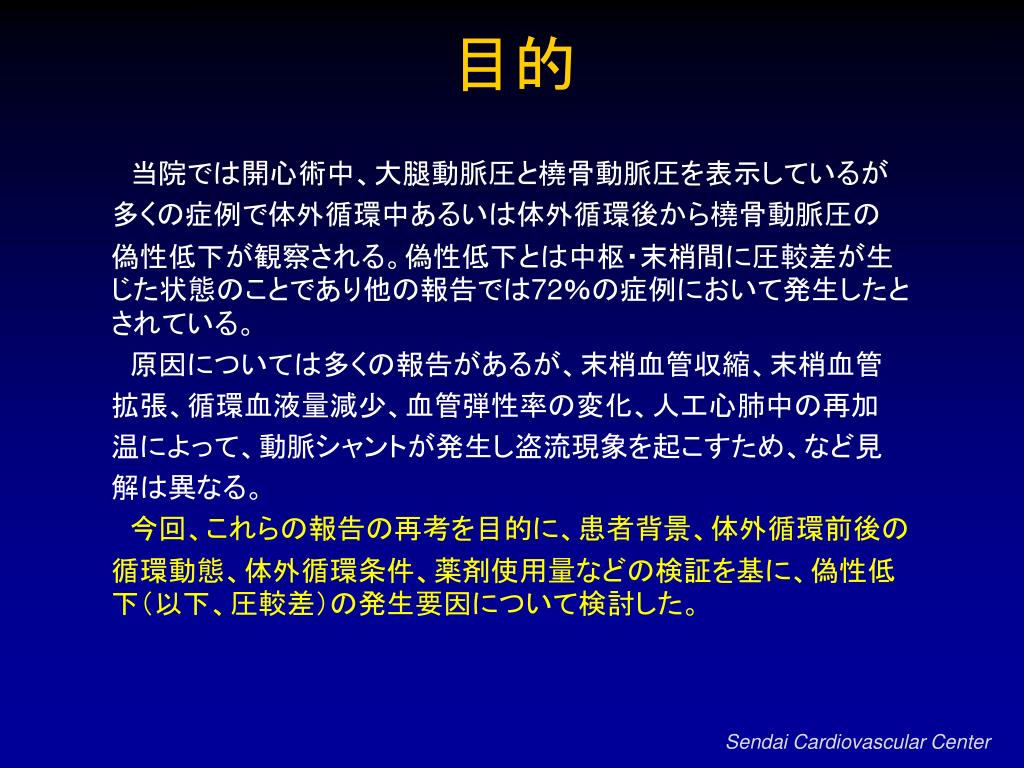

2. 目的 　当院では開心術中、大腿動脈圧と橈骨動脈圧を表示しているが 多くの症例で体外循環中あるいは体外循環後から橈骨動脈圧の 偽性低下が観察される。偽性低下とは中枢・末梢間に圧較差が生じた状態のことであり他の報告では72％の症例において発生したとされている。 　原因については多くの報告があるが、末梢血管収縮、末梢血管 拡張、循環血液量減少、血管弾性率の変化、人工心肺中の再加 温によって、動脈シャントが発生し盗流現象を起こすため、など見 解は異なる。 　今回、これらの報告の再考を目的に、患者背景、体外循環前後の 循環動態、体外循環条件、薬剤使用量などの検証を基に、偽性低下（以下、圧較差）の発生要因について検討した。 Sendai Cardiovascular Center

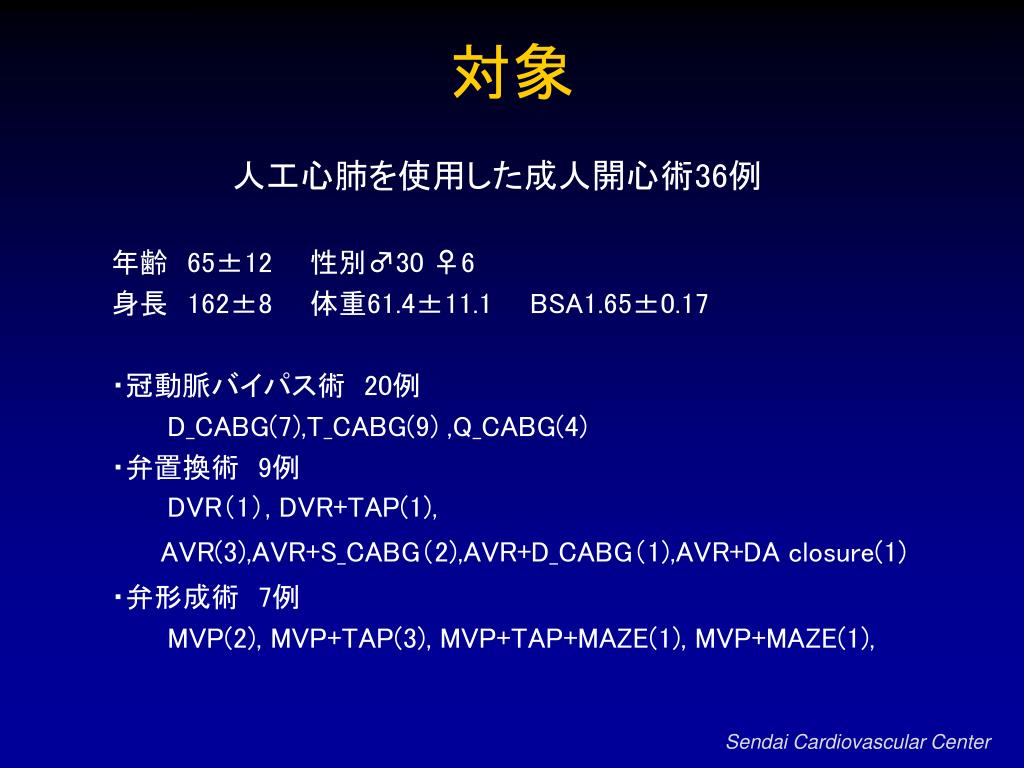

3. 対象 人工心肺を使用した成人開心術36例 年齢　65±12　　性別♂30 ♀6 身長　162±8　　体重61.4±11.1BSA1.65±0.17 ・冠動脈バイパス術　20例 D_CABG(7),T_CABG(9) ,Q_CABG(4) ・弁置換術　9例 DVR（1）, DVR+TAP(1),AVR(3),AVR+S_CABG（2),AVR+D_CABG（1),AVR+DA closure(1) ・弁形成術　7例 MVP(2), MVP+TAP(3), MVP+TAP+MAZE(1), MVP+MAZE(1), Sendai Cardiovascular Center

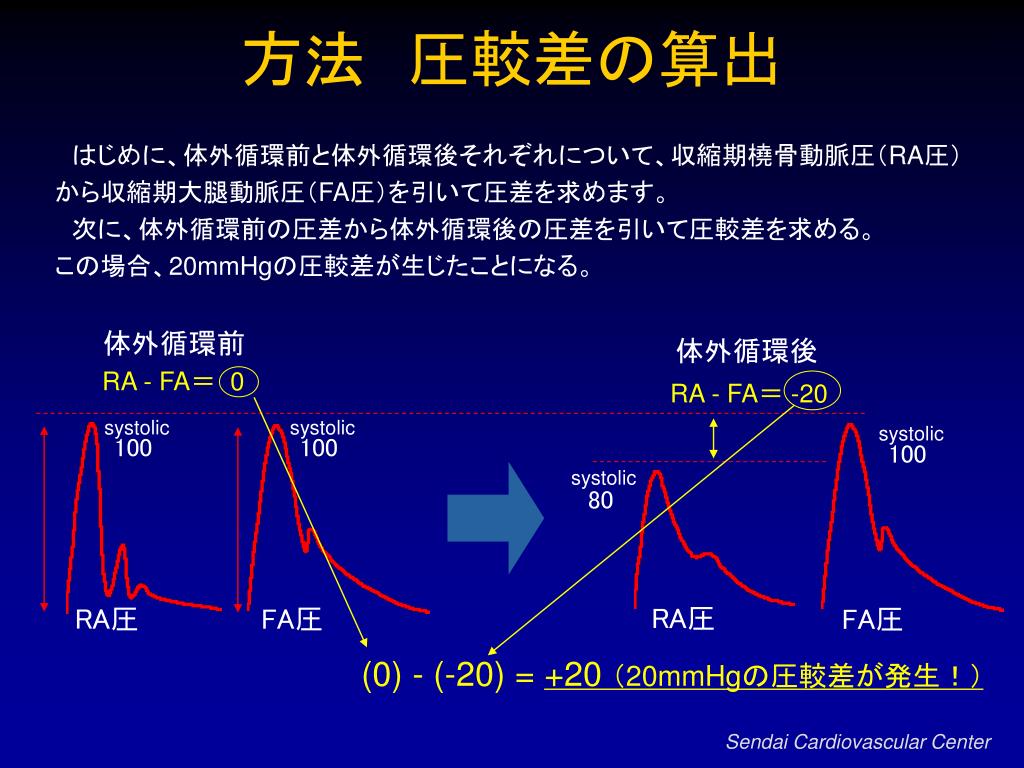

4. 方法　圧較差の算出 　はじめに、体外循環前と体外循環後それぞれについて、収縮期橈骨動脈圧（RA圧） から収縮期大腿動脈圧（FA圧）を引いて圧差を求めます。 　次に、体外循環前の圧差から体外循環後の圧差を引いて圧較差を求める。 この場合、20mmHgの圧較差が生じたことになる。 体外循環前 体外循環後 RA - FA＝ 0 RA - FA＝ -20 systolic systolic systolic 100 100 100 systolic 80 RA圧 RA圧 FA圧 FA圧 (0) - (-20) = +20 （20mmHgの圧較差が発生！） Sendai Cardiovascular Center

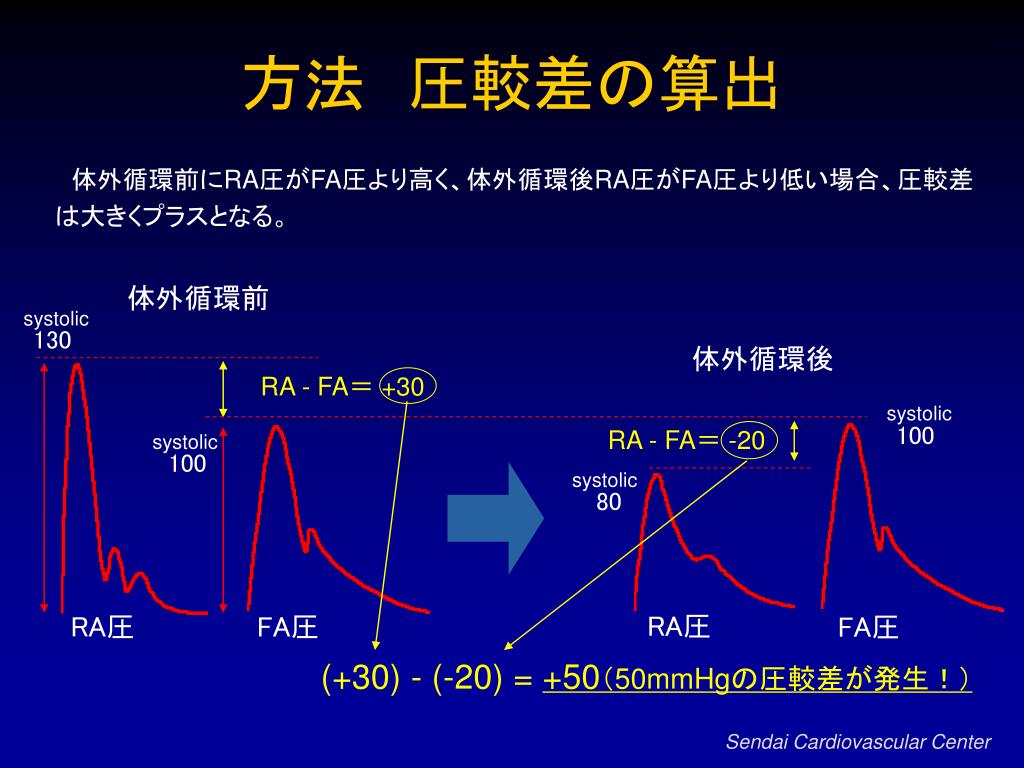

5. 方法　圧較差の算出 　体外循環前にRA圧がFA圧より高く、体外循環後RA圧がFA圧より低い場合、圧較差 は大きくプラスとなる。 体外循環前 systolic 130 体外循環後 RA - FA＝ +30 systolic 100 RA - FA＝ -20 systolic 100 systolic 80 RA圧 RA圧 FA圧 FA圧 (+30) - (-20) = +50（50mmHgの圧較差が発生！） Sendai Cardiovascular Center

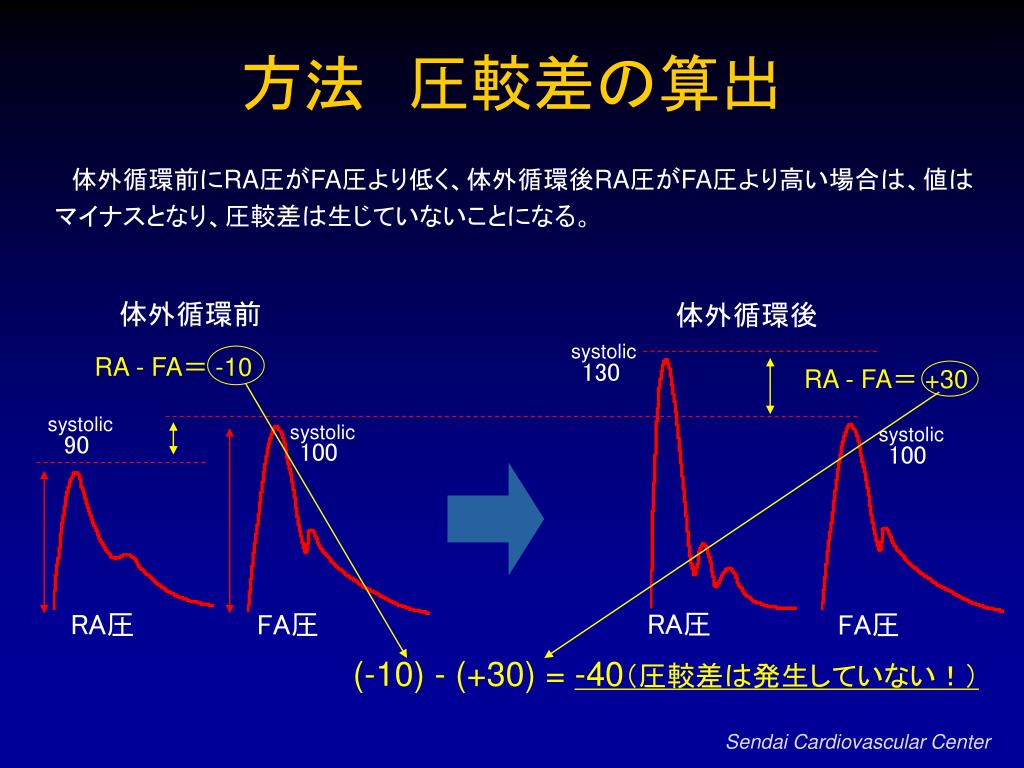

6. 方法　圧較差の算出 　体外循環前にRA圧がFA圧より低く、体外循環後RA圧がFA圧より高い場合は、値は マイナスとなり、圧較差は生じていないことになる。 体外循環前 体外循環後 systolic RA - FA＝ -10 130 RA - FA＝ +30 systolic systolic systolic 90 100 100 RA圧 RA圧 FA圧 FA圧 (-10) - (+30) = -40（圧較差は発生していない！） Sendai Cardiovascular Center

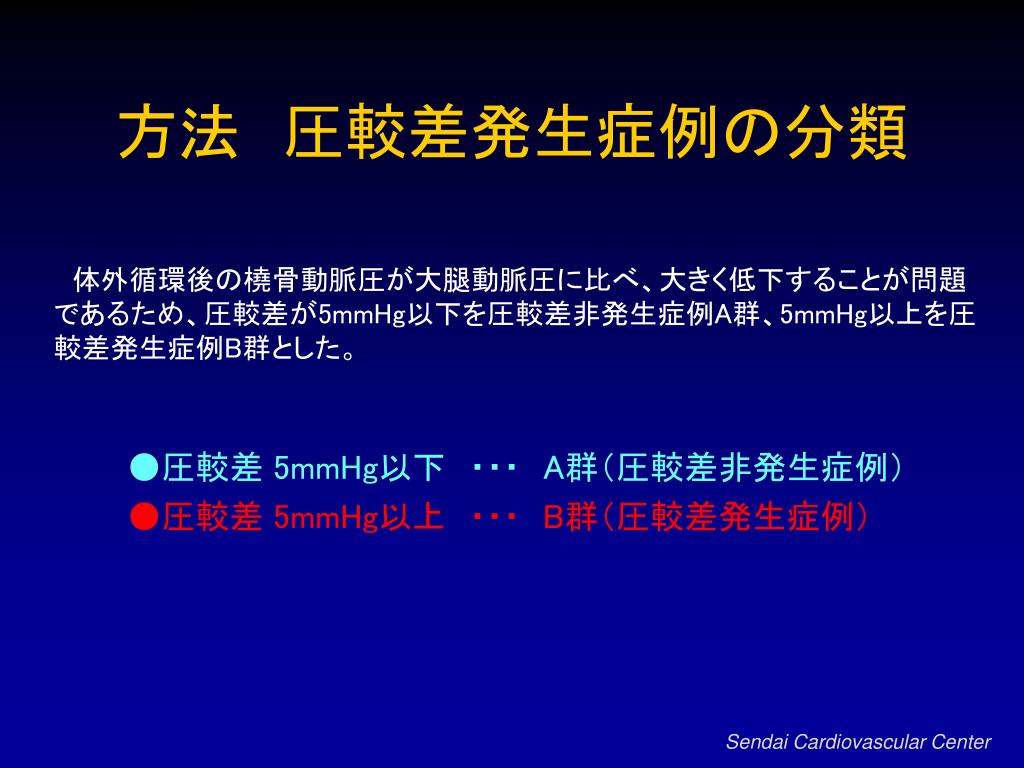

7. 方法　圧較差発生症例の分類 　体外循環後の橈骨動脈圧が大腿動脈圧に比べ、大きく低下することが問題であるため、圧較差が5mmHg以下を圧較差非発生症例A群、5mmHg以上を圧較差発生症例B群とした。 ●圧較差 5mmHg以下　・・・　A群（圧較差非発生症例） ●圧較差 5mmHg以上　・・・　B群（圧較差発生症例） Sendai Cardiovascular Center

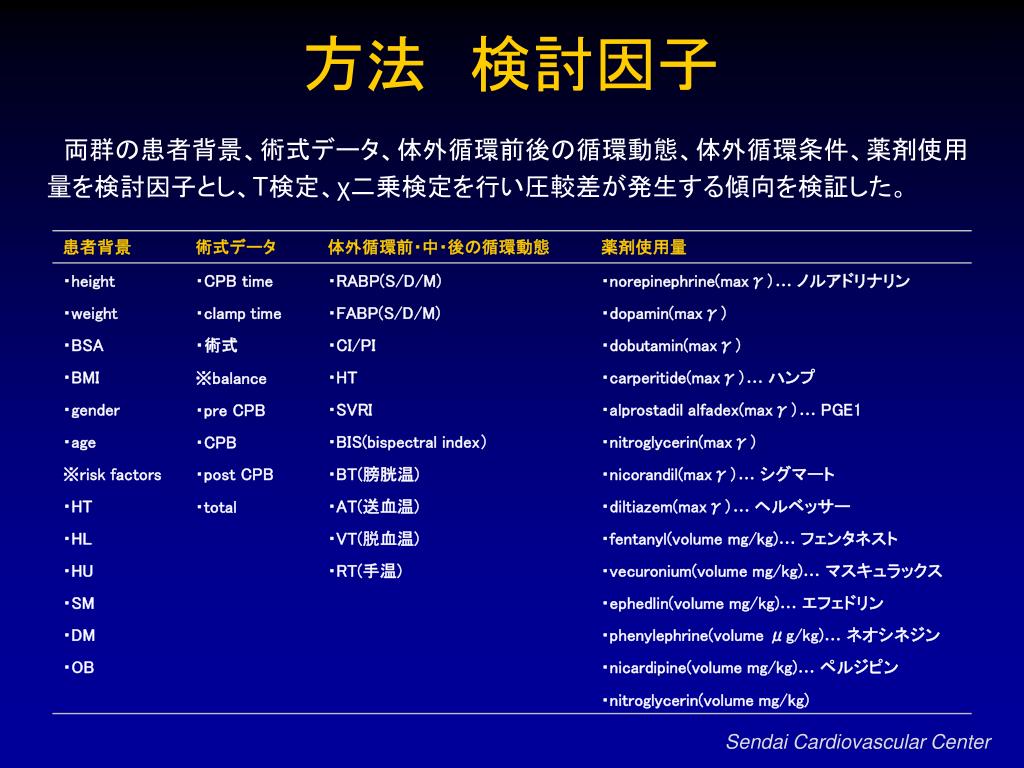

8. 方法　検討因子 　両群の患者背景、術式データ、体外循環前後の循環動態、体外循環条件、薬剤使用 量を検討因子とし、T検定、χ二乗検定を行い圧較差が発生する傾向を検証した。 Sendai Cardiovascular Center

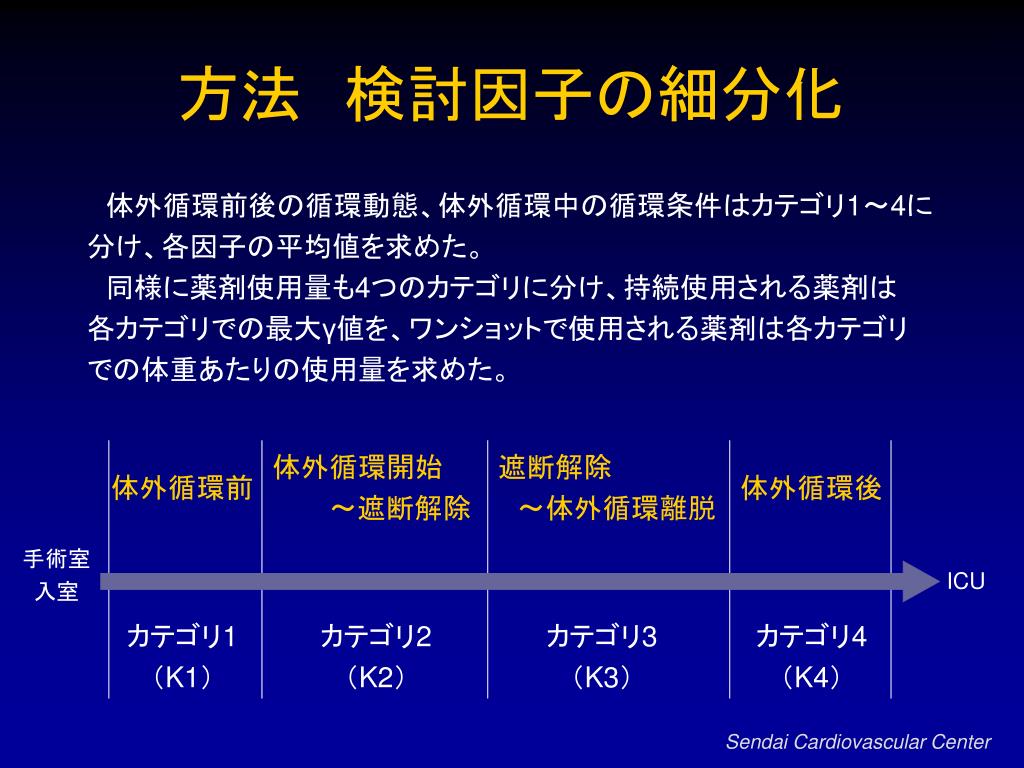

9. 方法　検討因子の細分化 　体外循環前後の循環動態、体外循環中の循環条件はカテゴリ1～4に 分け、各因子の平均値を求めた。 　同様に薬剤使用量も4つのカテゴリに分け、持続使用される薬剤は 各カテゴリでの最大γ値を、ワンショットで使用される薬剤は各カテゴリ での体重あたりの使用量を求めた。 体外循環開始 　　　～遮断解除 遮断解除 　～体外循環離脱 体外循環前 体外循環後 手術室 入室 ICU カテゴリ1 （K1） カテゴリ2 （K2） カテゴリ3 （K3） カテゴリ4 （K4） Sendai Cardiovascular Center

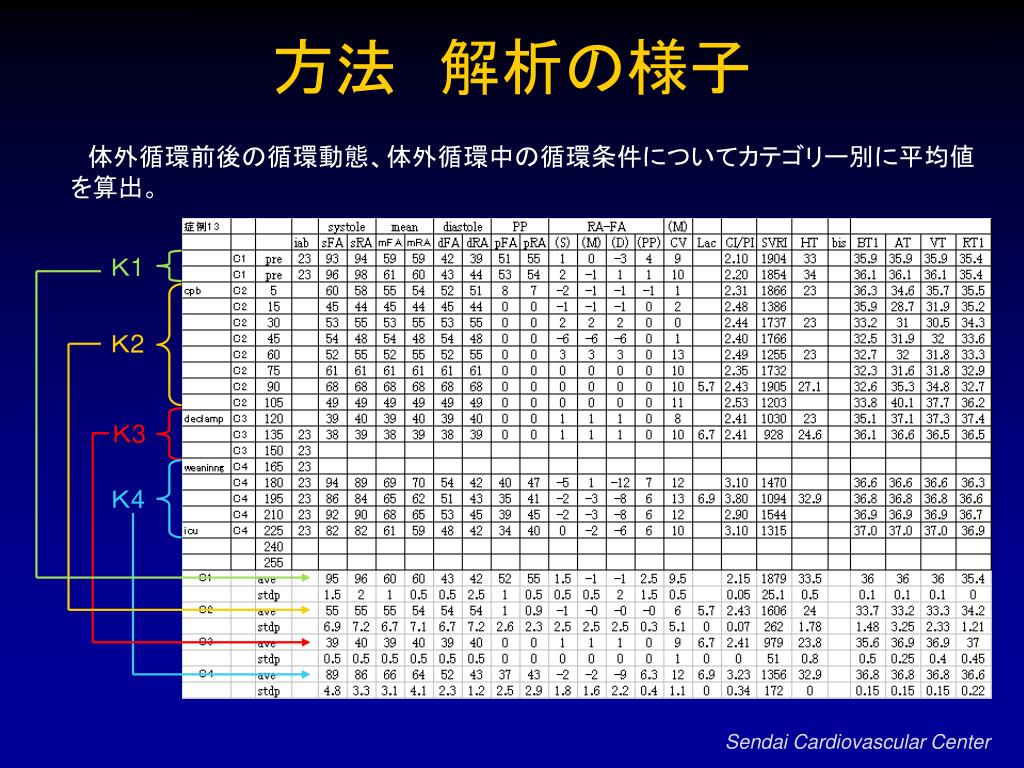

10. 方法　解析の様子 　体外循環前後の循環動態、体外循環中の循環条件についてカテゴリー別に平均値を算出。 Ｋ1 Ｋ2 Ｋ3 Ｋ4 Sendai Cardiovascular Center

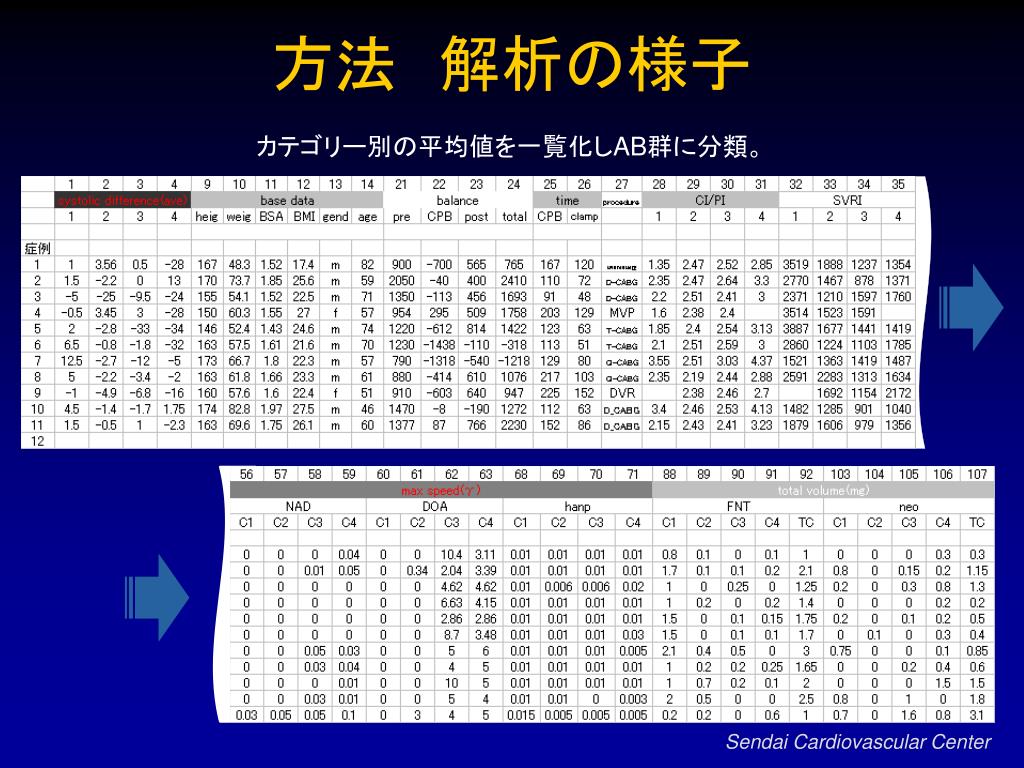

11. 方法　解析の様子 カテゴリー別の平均値を一覧化しAB群に分類。 Sendai Cardiovascular Center

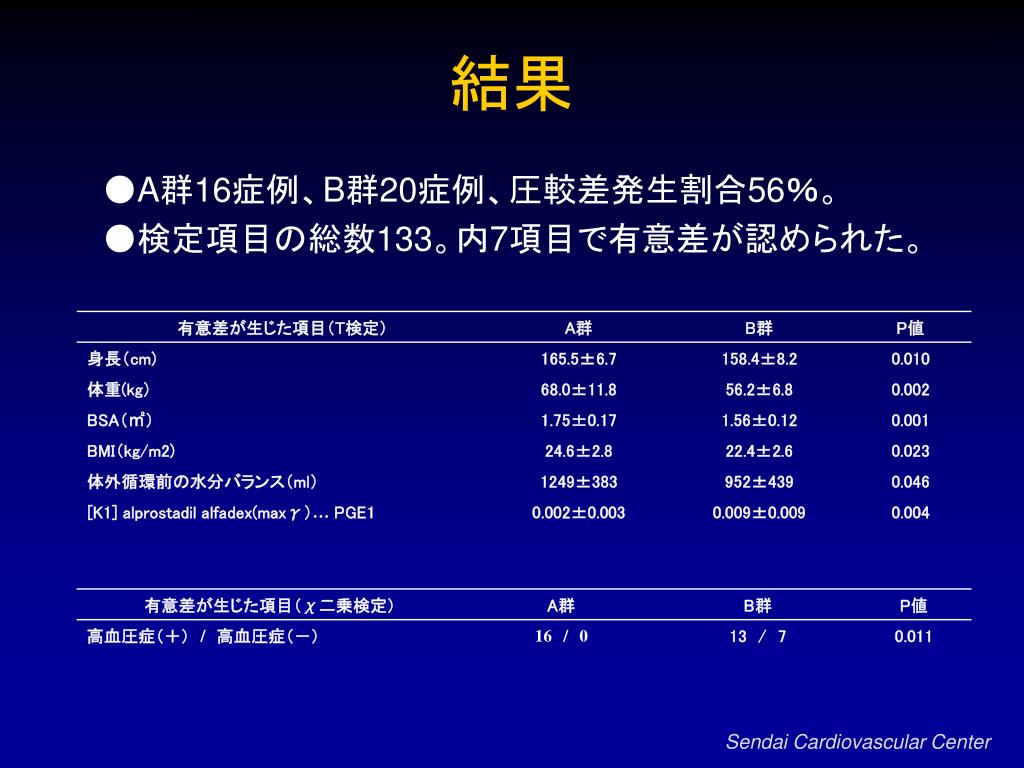

12. 結果 ●A群16症例、B群20症例、圧較差発生割合56％。 ●検定項目の総数133。内7項目で有意差が認められた。 Sendai Cardiovascular Center

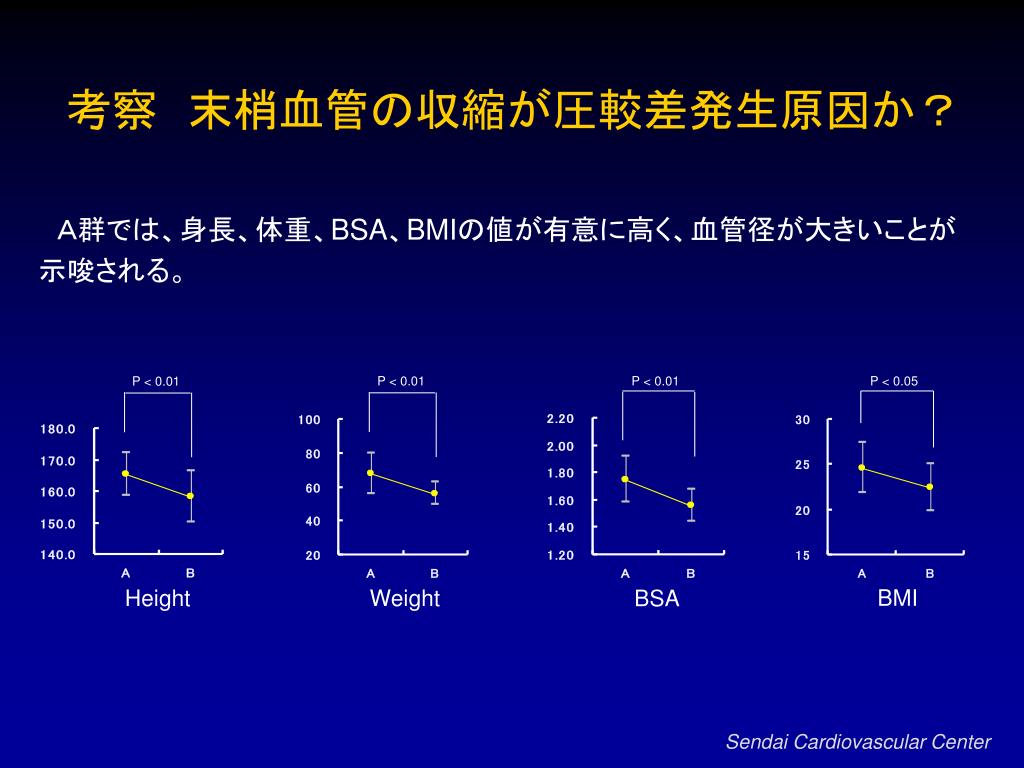

13. P < 0.01 P < 0.01 P < 0.05 P < 0.01 BMI Height Weight BSA 考察　末梢血管の収縮が圧較差発生原因か？ 　Ａ群では、身長、体重、BSA、BMIの値が有意に高く、血管径が大きいことが 示唆される。 Sendai Cardiovascular Center

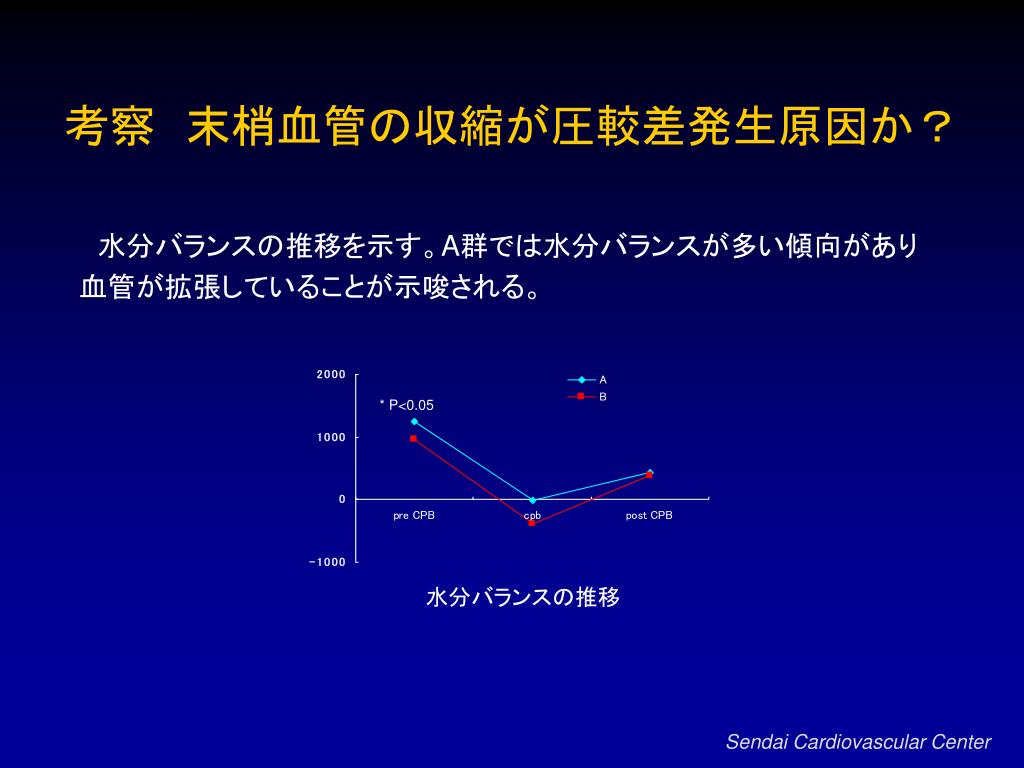

14. 考察　末梢血管の収縮が圧較差発生原因か？ 　水分バランスの推移を示す。A群では水分バランスが多い傾向があり 血管が拡張していることが示唆される。 * P<0.05 水分バランスの推移 Sendai Cardiovascular Center

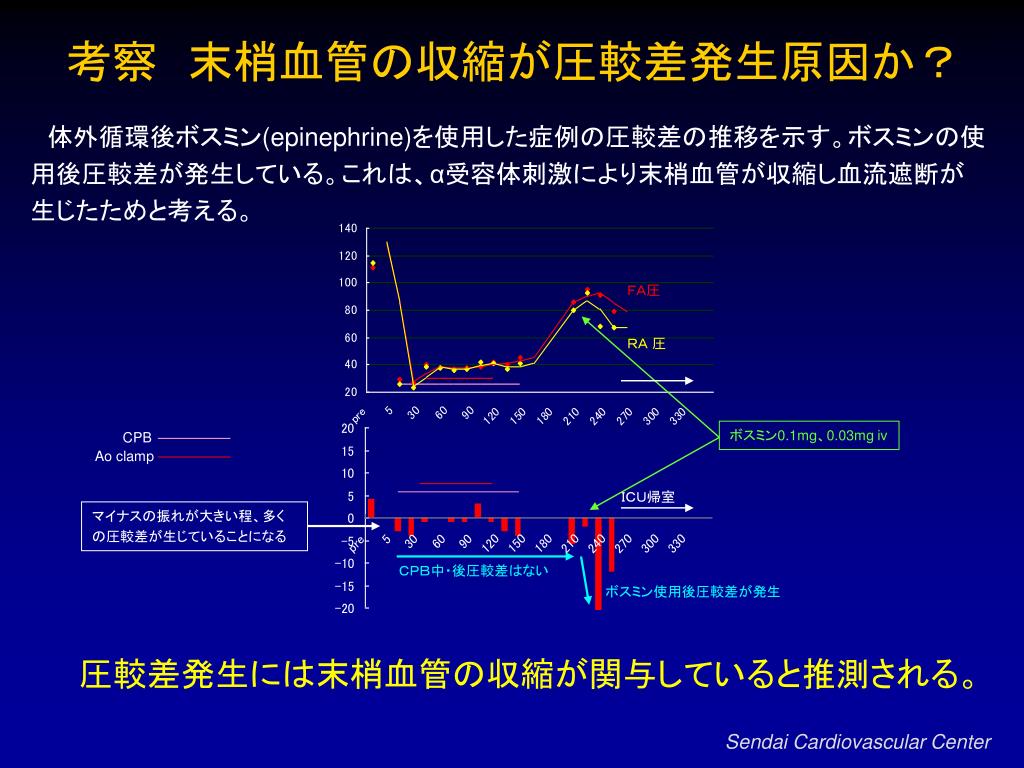

15. 考察　末梢血管の収縮が圧較差発生原因か？ 　体外循環後ボスミン(epinephrine)を使用した症例の圧較差の推移を示す。ボスミンの使 用後圧較差が発生している。これは、α受容体刺激により末梢血管が収縮し血流遮断が 生じたためと考える。 ＦＡ圧 ＲＡ 圧 ボスミン0.1mg、0.03mg iv CPB Ao clamp ＩＣＵ帰室 マイナスの振れが大きい程、多く の圧較差が生じていることになる ＣＰＢ中・後圧較差はない ボスミン使用後圧較差が発生 圧較差発生には末梢血管の収縮が関与していると推測される。 Sendai Cardiovascular Center

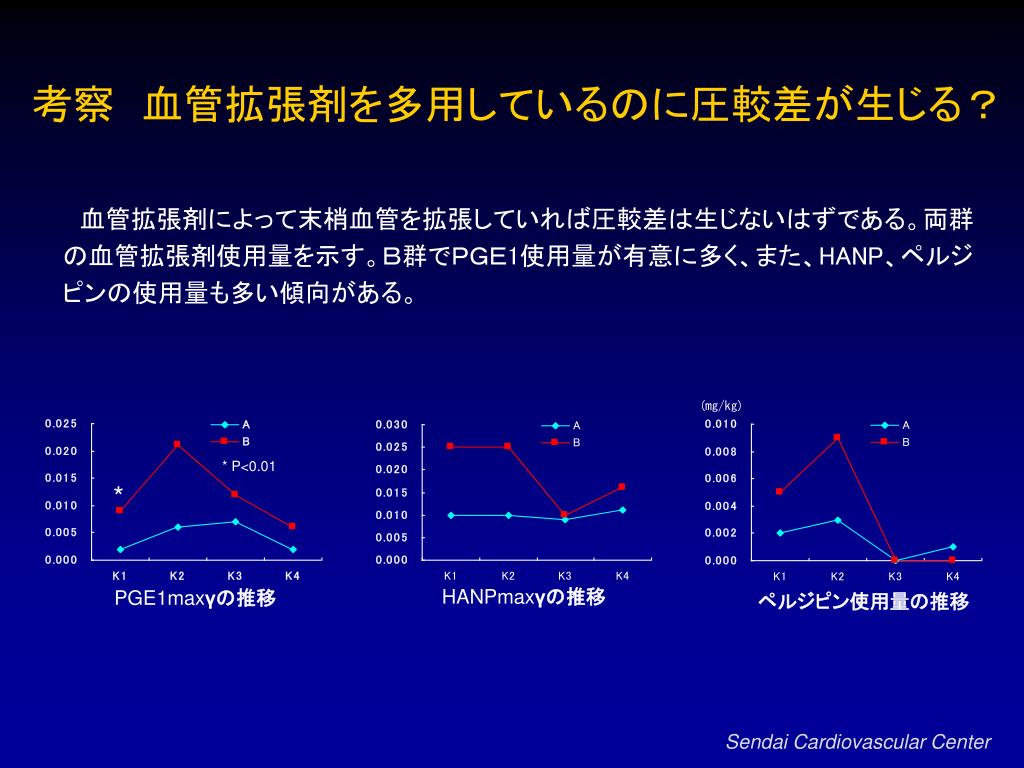

16. 考察　血管拡張剤を多用しているのに圧較差が生じる？考察　血管拡張剤を多用しているのに圧較差が生じる？ 　血管拡張剤によって末梢血管を拡張していれば圧較差は生じないはずである。両群 の血管拡張剤使用量を示す。Ｂ群でＰＧＥ1使用量が有意に多く、また、HANP、ペルジ ピンの使用量も多い傾向がある。 (mg/kg) * P<0.01 * HANPmaxγの推移 PGE1maxγの推移 ペルジピン使用量の推移 Sendai Cardiovascular Center

17. ＩＣＵ帰室 ＩＣＵ帰室 考察　血管拡張剤を多用しているのに圧較差が生じる？～　圧較差の発生パターン　～ 　圧較差が生じた症例の経過を示す。圧較差の度合いはそれぞれの症例で異なるが、発生パターン は体外循環中から生じるものと、体外循環終了後から生じるものとの２つに分けられる。 　いずれも圧較差は体外循環終了直後が最大となりその後次第に減少してゆくが、体外循環中から 生じた場合が圧較差は大きく長時間続く傾向がある。 Ao clamp CPB ＦＡ圧 ＲＡ 圧 ＣＰＢ中圧較差はない ＣＰＢ直後圧較差は最大、その後減少 ＣＰＢ中から圧較差が発生 圧較差発生パターン1 圧較差発生パターン2 Sendai Cardiovascular Center

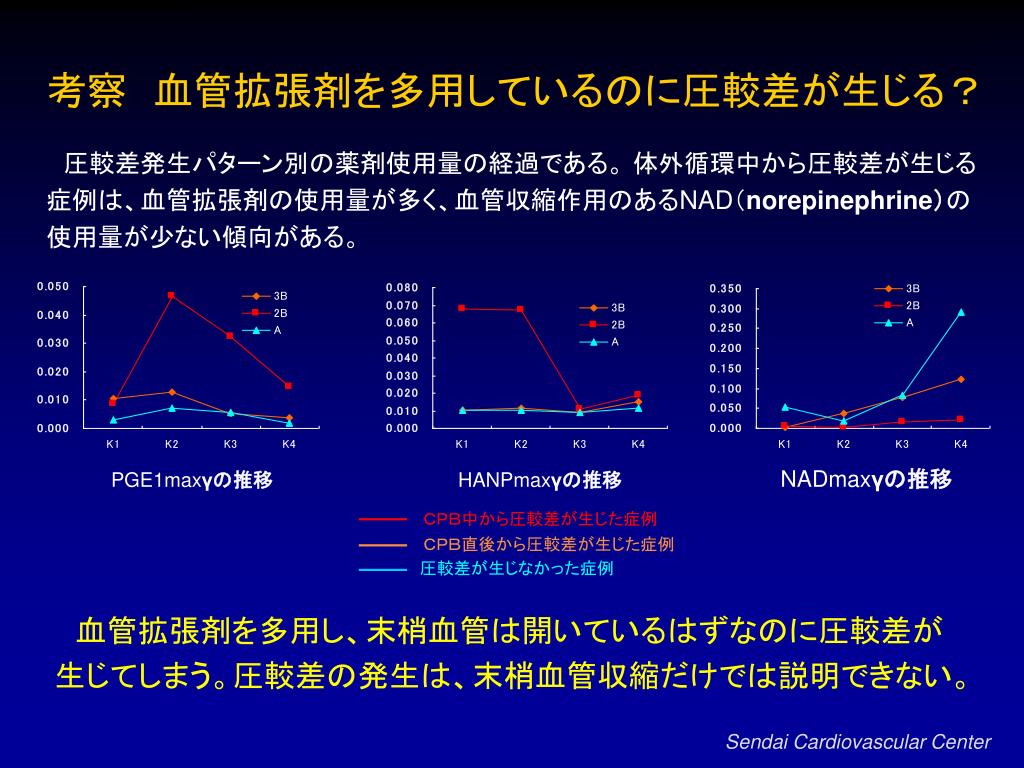

18. 考察　血管拡張剤を多用しているのに圧較差が生じる？考察　血管拡張剤を多用しているのに圧較差が生じる？ 　圧較差発生パターン別の薬剤使用量の経過である。 体外循環中から圧較差が生じる 症例は、血管拡張剤の使用量が多く、血管収縮作用のあるNAD（norepinephrine）の 使用量が少ない傾向がある。 NADmaxγの推移 PGE1maxγの推移 HANPmaxγの推移 ＣＰＢ中から圧較差が生じた症例 ＣＰＢ直後から圧較差が生じた症例 圧較差が生じなかった症例 　血管拡張剤を多用し、末梢血管は開いているはずなのに圧較差が 生じてしまう。圧較差の発生は、末梢血管収縮だけでは説明できない。 Sendai Cardiovascular Center

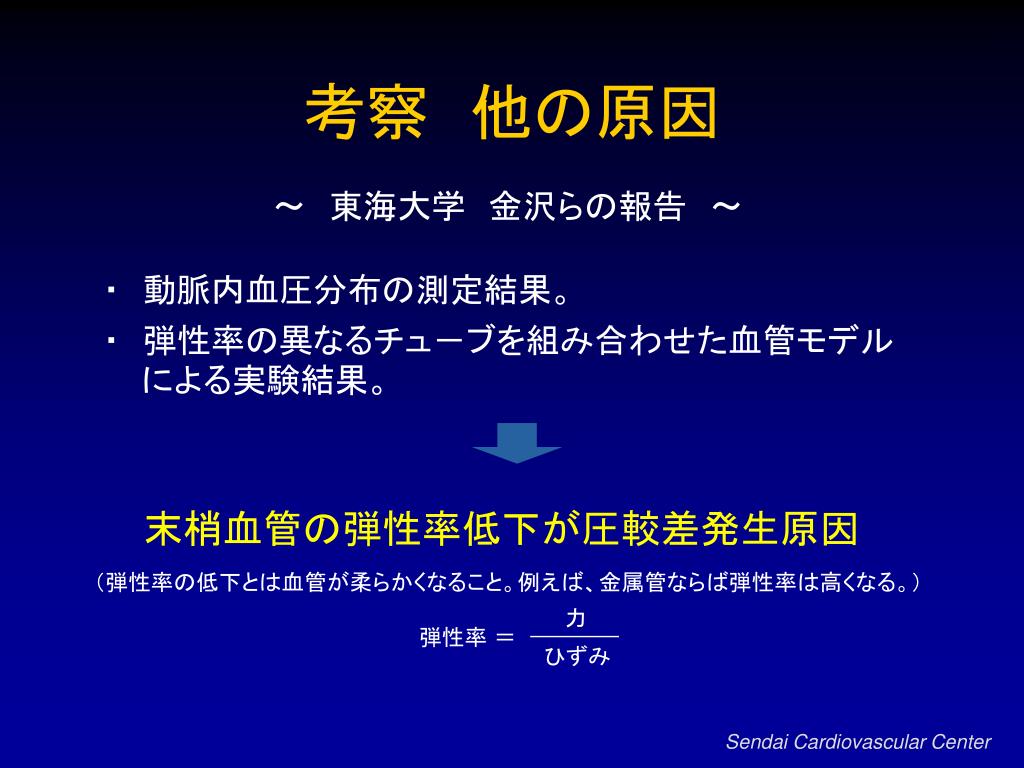

19. 力 弾性率 ＝ ひずみ 考察　他の原因 ～　東海大学　金沢らの報告　～ ・　動脈内血圧分布の測定結果。 ・　弾性率の異なるチュ－ブを組み合わせた血管モデルによる実験結果。 末梢血管の弾性率低下が圧較差発生原因 　（弾性率の低下とは血管が柔らかくなること。例えば、金属管ならば弾性率は高くなる。） Sendai Cardiovascular Center

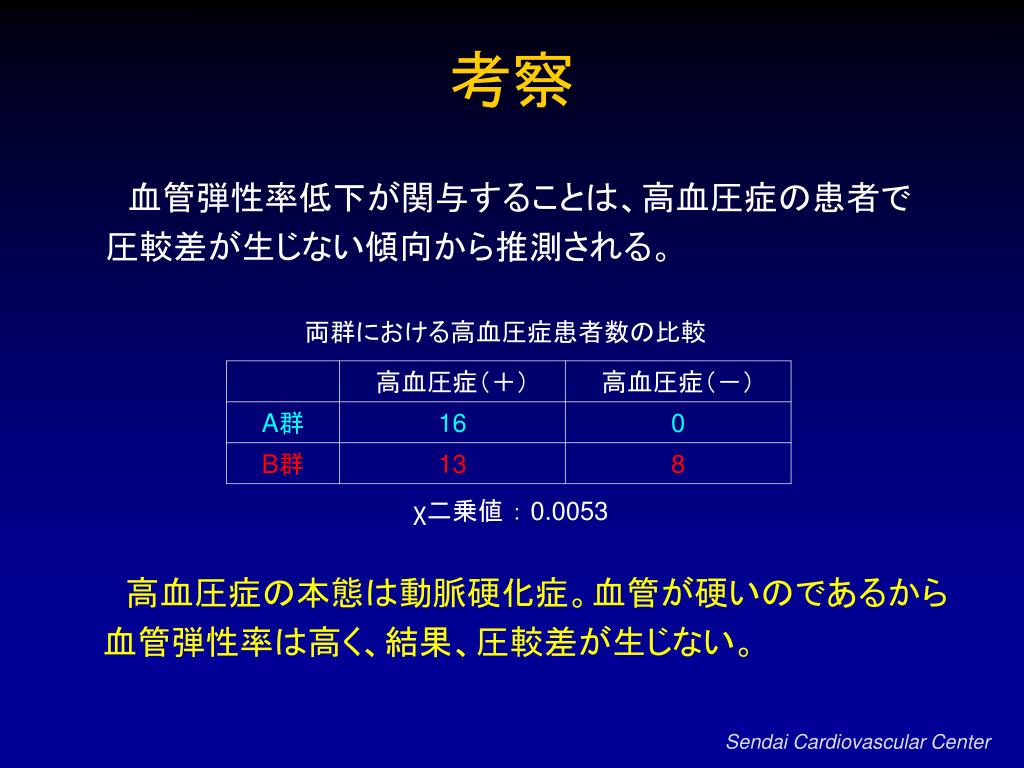

20. 考察 　血管弾性率低下が関与することは、高血圧症の患者で 圧較差が生じない傾向から推測される。 両群における高血圧症患者数の比較 χ二乗値 ： 0.0053 　高血圧症の本態は動脈硬化症。血管が硬いのであるから 血管弾性率は高く、結果、圧較差が生じない。 Sendai Cardiovascular Center

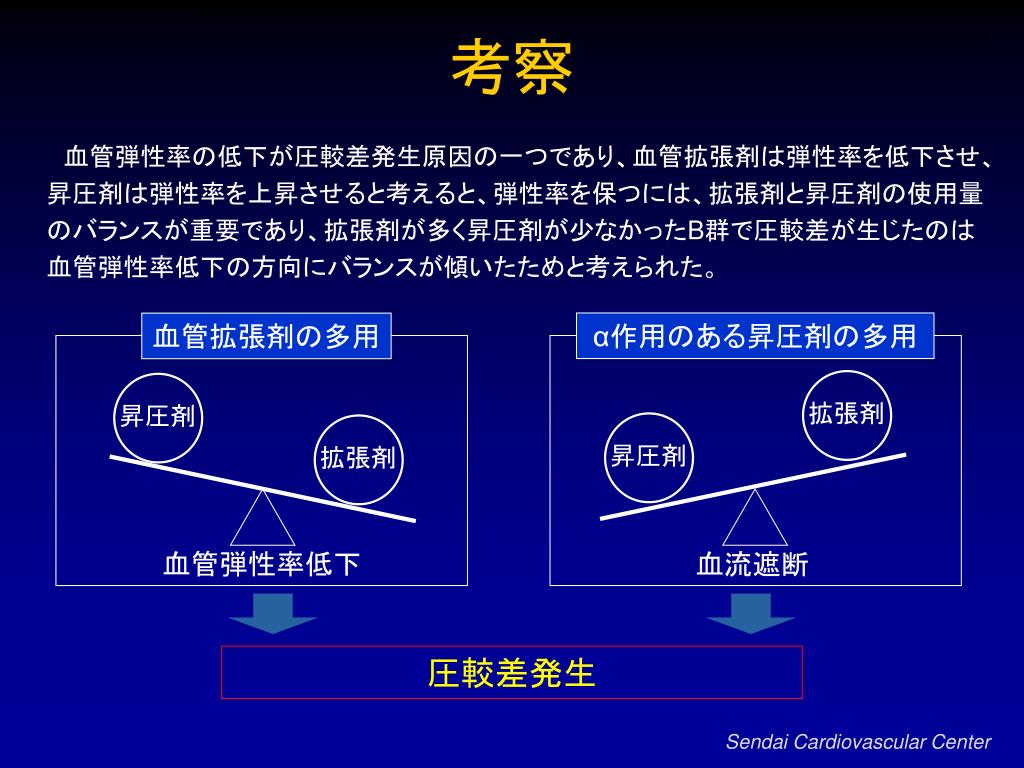

21. 考察 　血管弾性率の低下が圧較差発生原因の一つであり、血管拡張剤は弾性率を低下させ、 昇圧剤は弾性率を上昇させると考えると、弾性率を保つには、拡張剤と昇圧剤の使用量 のバランスが重要であり、拡張剤が多く昇圧剤が少なかったB群で圧較差が生じたのは 血管弾性率低下の方向にバランスが傾いたためと考えられた。 α作用のある昇圧剤の多用 血管拡張剤の多用 拡張剤 昇圧剤 昇圧剤 拡張剤 血管弾性率低下 血流遮断 圧較差発生 Sendai Cardiovascular Center

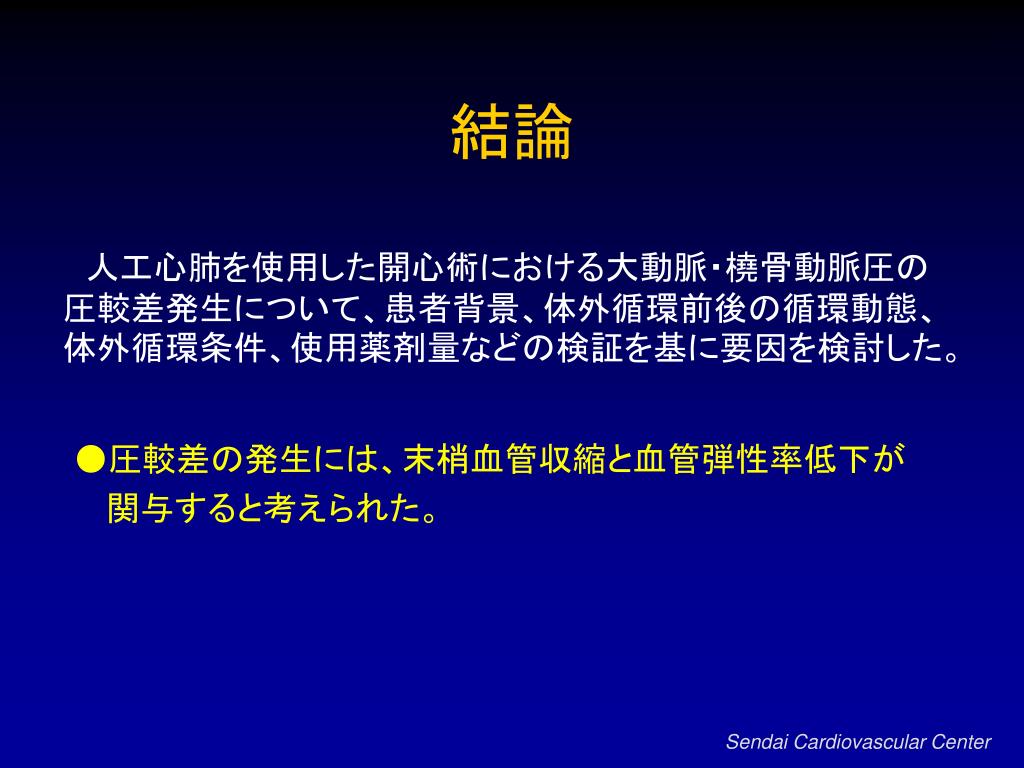

22. 結論 　人工心肺を使用した開心術における大動脈・橈骨動脈圧の圧較差発生について、患者背景、体外循環前後の循環動態、体外循環条件、使用薬剤量などの検証を基に要因を検討した。 ●圧較差の発生には、末梢血管収縮と血管弾性率低下が 　 関与すると考えられた。 Sendai Cardiovascular Center
