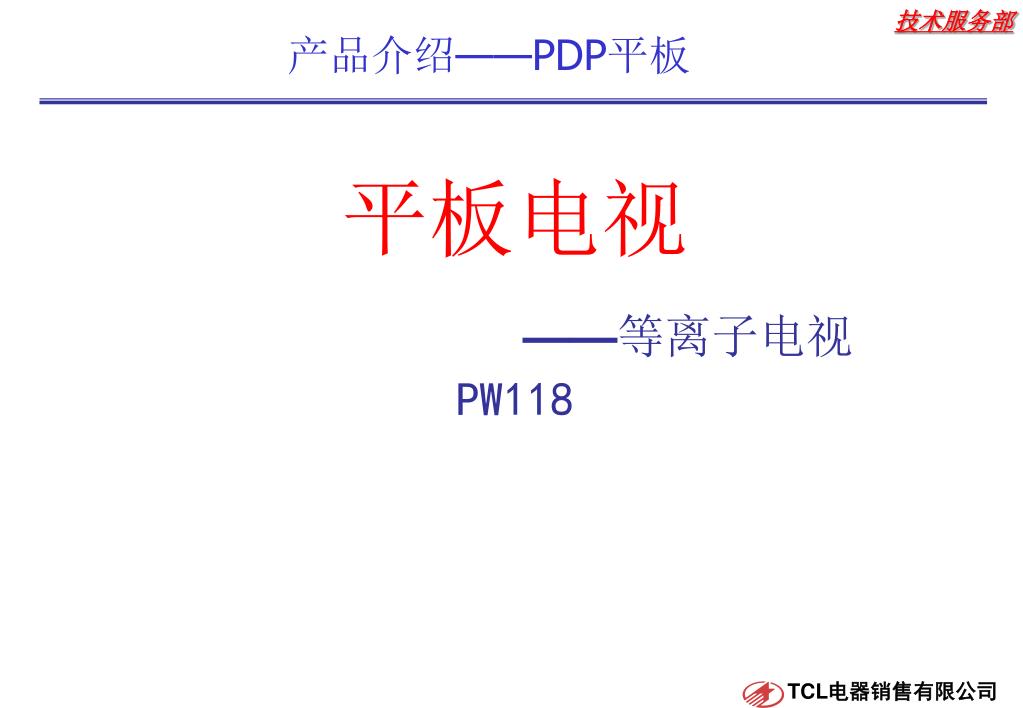

平板电视 —— 等离子电视 PW118

1. 产品介绍——PDP平板 平板电视——等离子电视PW118

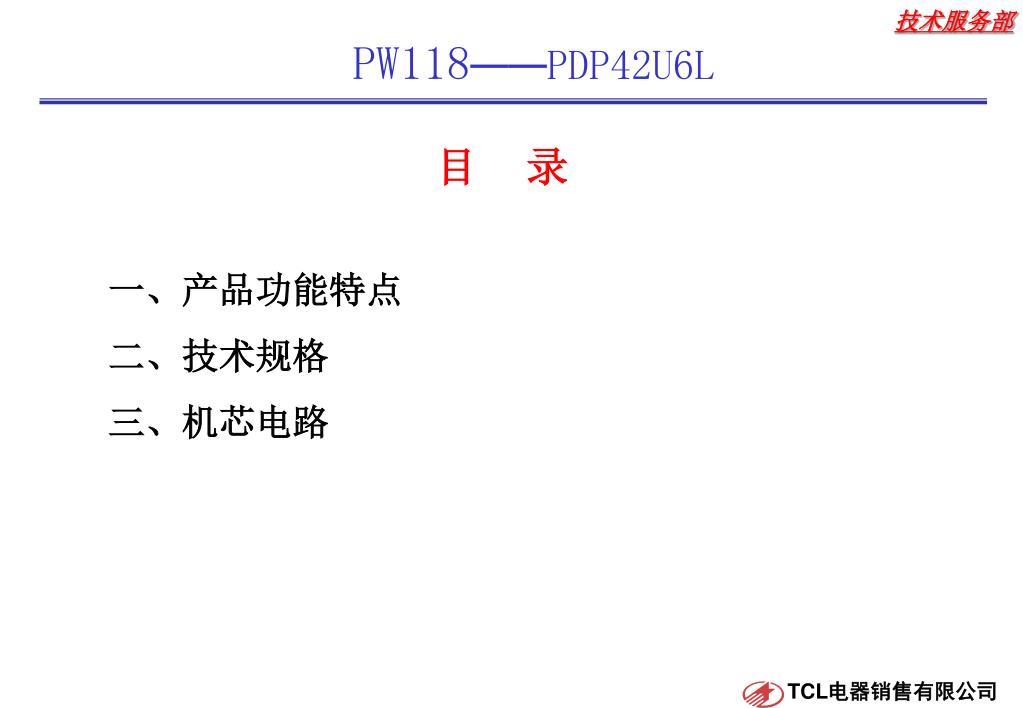

2. PW118——PDP42U6L 目 录 一、产品功能特点 二、技术规格 三、机芯电路

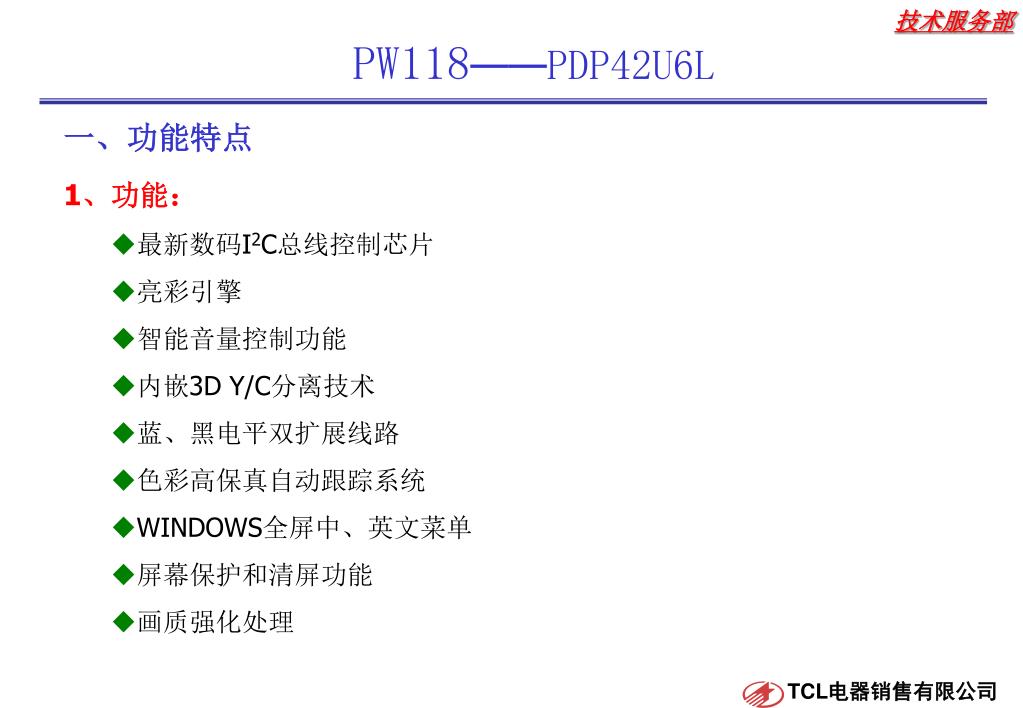

3. PW118——PDP42U6L • 一、功能特点 • 1、功能： • 最新数码I2C总线控制芯片 • 亮彩引擎 • 智能音量控制功能 • 内嵌3D Y/C分离技术 • 蓝、黑电平双扩展线路 • 色彩高保真自动跟踪系统 • WINDOWS全屏中、英文菜单 • 屏幕保护和清屏功能 • 画质强化处理

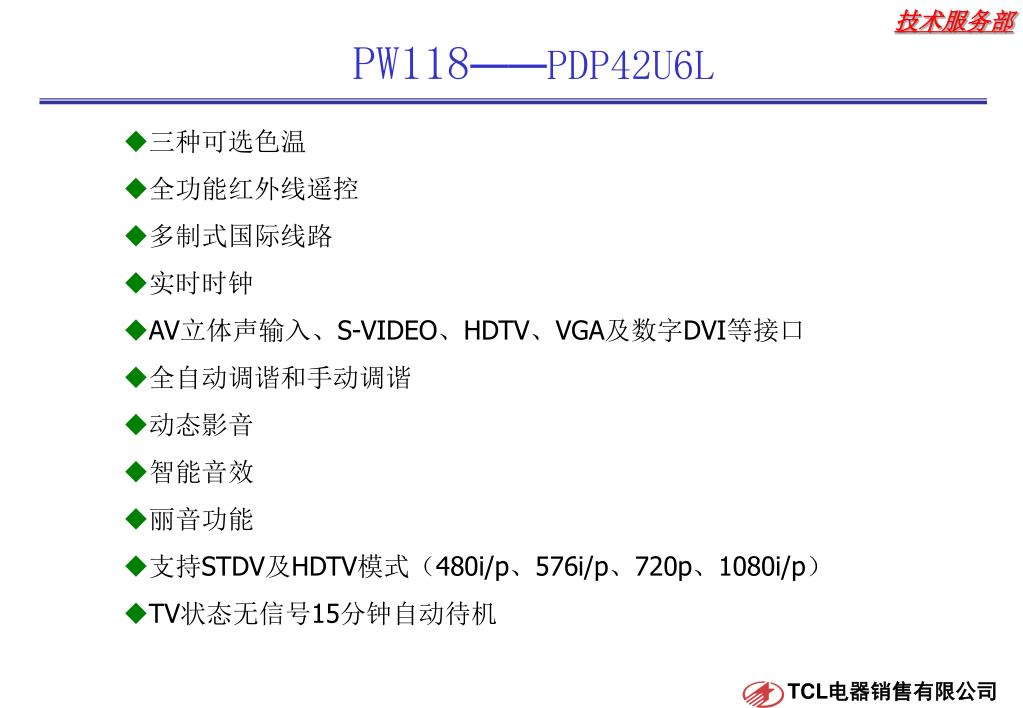

4. PW118——PDP42U6L • 三种可选色温 • 全功能红外线遥控 • 多制式国际线路 • 实时时钟 • AV立体声输入、S-VIDEO、HDTV、VGA及数字DVI等接口 • 全自动调谐和手动调谐 • 动态影音 • 智能音效 • 丽音功能 • 支持STDV及HDTV模式（480i/p、576i/p、720p、1080i/p） • TV状态无信号15分钟自动待机

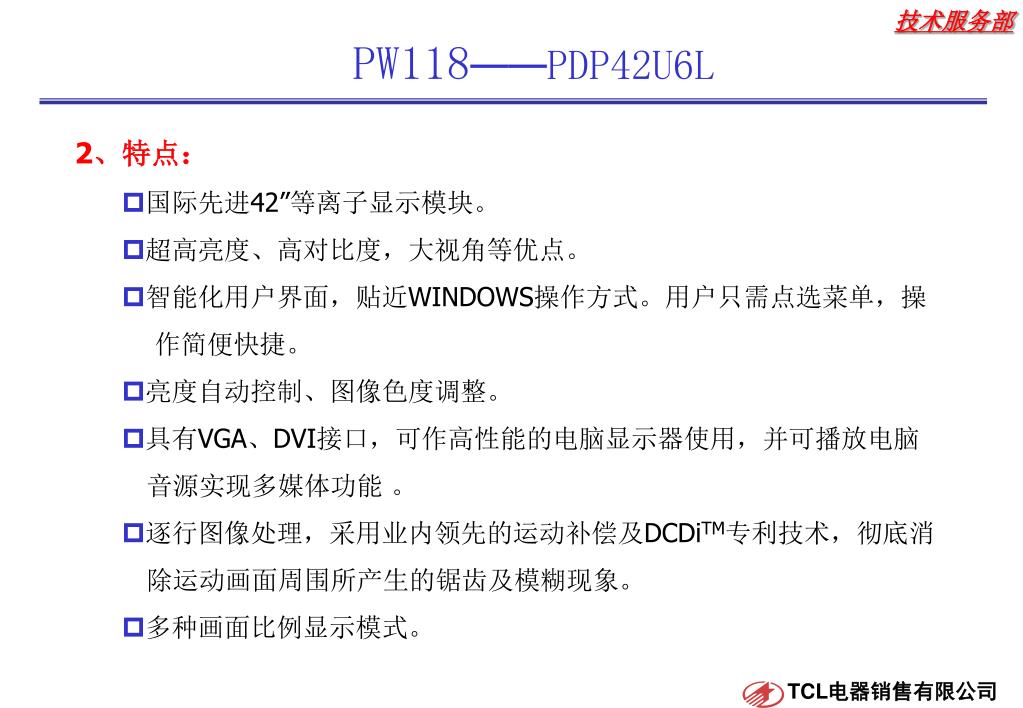

5. PW118——PDP42U6L • 2、特点： • 国际先进42”等离子显示模块。 • 超高亮度、高对比度，大视角等优点。 • 智能化用户界面，贴近WINDOWS操作方式。用户只需点选菜单，操 作简便快捷。 • 亮度自动控制、图像色度调整。 • 具有VGA、DVI接口，可作高性能的电脑显示器使用，并可播放电脑 音源实现多媒体功能 。 • 逐行图像处理，采用业内领先的运动补偿及DCDiTM专利技术，彻底消 除运动画面周围所产生的锯齿及模糊现象。 • 多种画面比例显示模式。

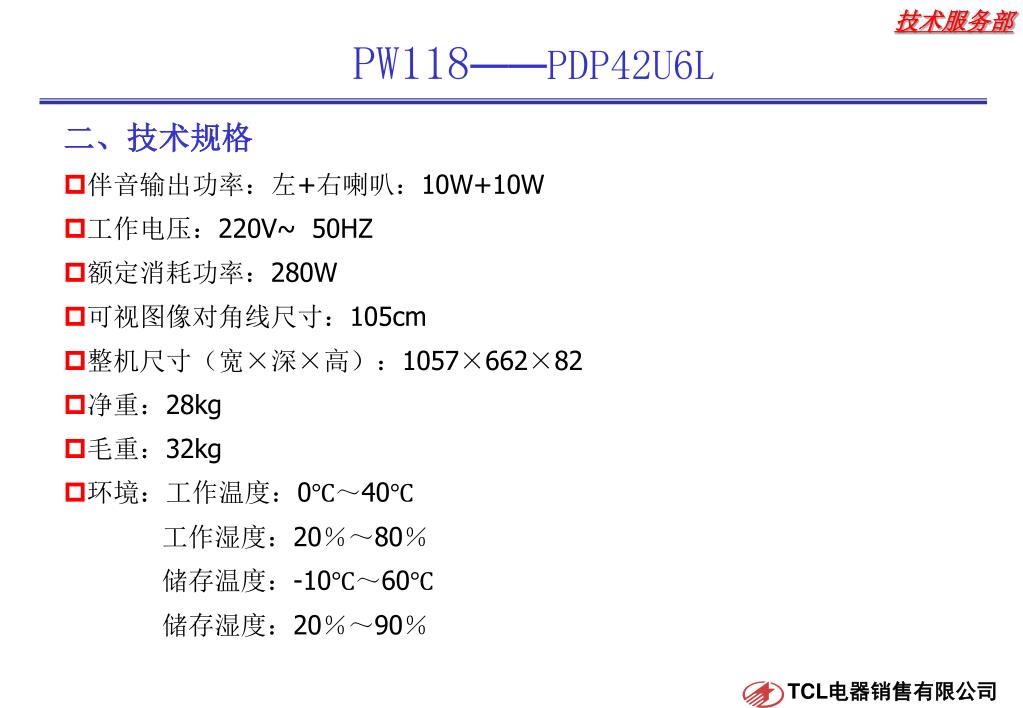

6. PW118——PDP42U6L • 二、技术规格 • 伴音输出功率：左+右喇叭：10W+10W • 工作电压：220V~ 50HZ • 额定消耗功率：280W • 可视图像对角线尺寸：105cm • 整机尺寸（宽×深×高）：1057×662×82 • 净重：28kg • 毛重：32kg • 环境：工作温度：0℃～40℃ 工作湿度：20％～80％ 储存温度：-10℃～60℃ 储存湿度：20％～90％

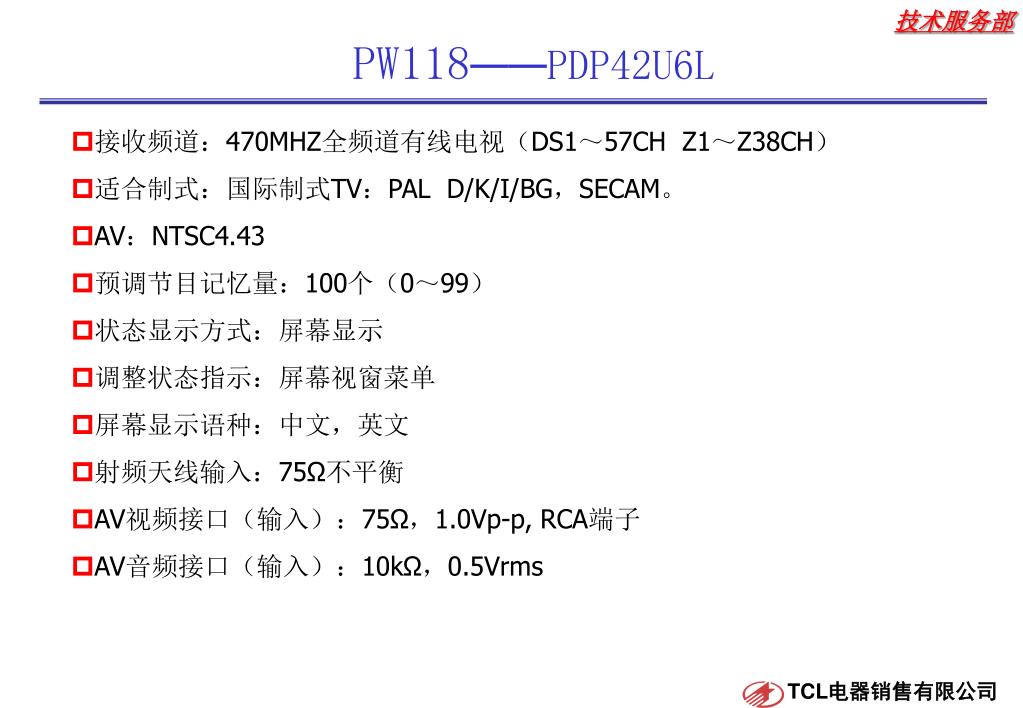

7. PW118——PDP42U6L • 接收频道：470MHZ全频道有线电视（DS1～57CH Z1～Z38CH） • 适合制式：国际制式TV：PAL D/K/I/BG，SECAM。 • AV：NTSC4.43 • 预调节目记忆量：100个（0～99） • 状态显示方式：屏幕显示 • 调整状态指示：屏幕视窗菜单 • 屏幕显示语种：中文，英文 • 射频天线输入：75Ω不平衡 • AV视频接口（输入）：75Ω，1.0Vp-p, RCA端子 • AV音频接口（输入）：10kΩ，0.5Vrms

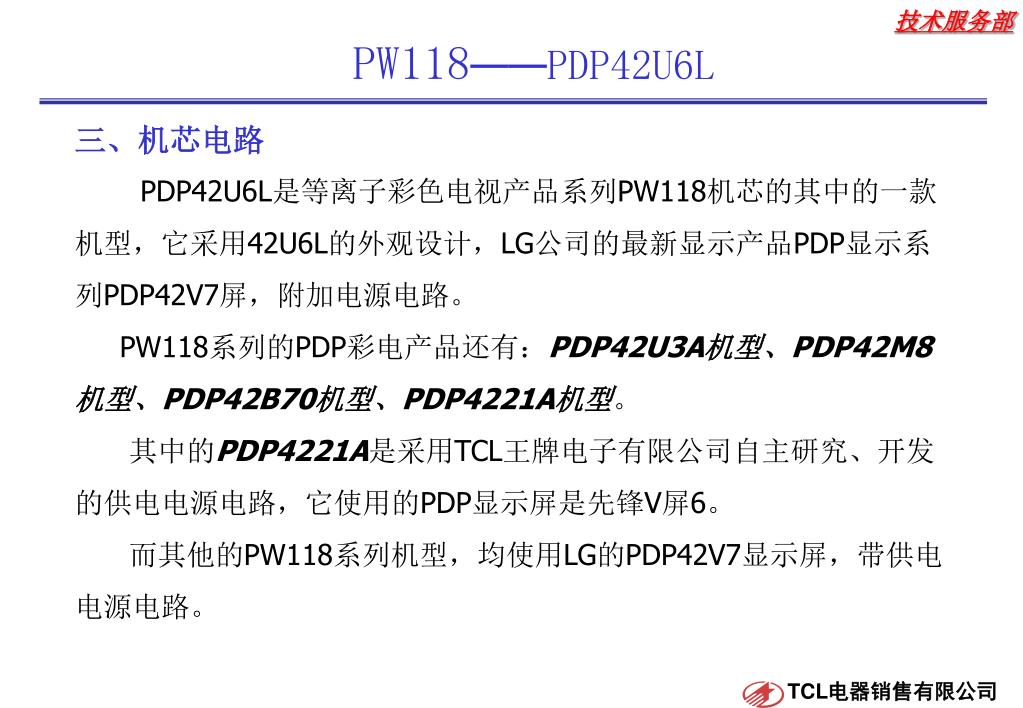

8. PW118——PDP42U6L 三、机芯电路 PDP42U6L是等离子彩色电视产品系列PW118机芯的其中的一款机型，它采用42U6L的外观设计，LG公司的最新显示产品PDP显示系列PDP42V7屏，附加电源电路。 PW118系列的PDP彩电产品还有：PDP42U3A机型、PDP42M8机型、PDP42B70机型、PDP4221A机型。 其中的PDP4221A是采用TCL王牌电子有限公司自主研究、开发的供电电源电路，它使用的PDP显示屏是先锋V屏6。 而其他的PW118系列机型，均使用LG的PDP42V7显示屏，带供电电源电路。

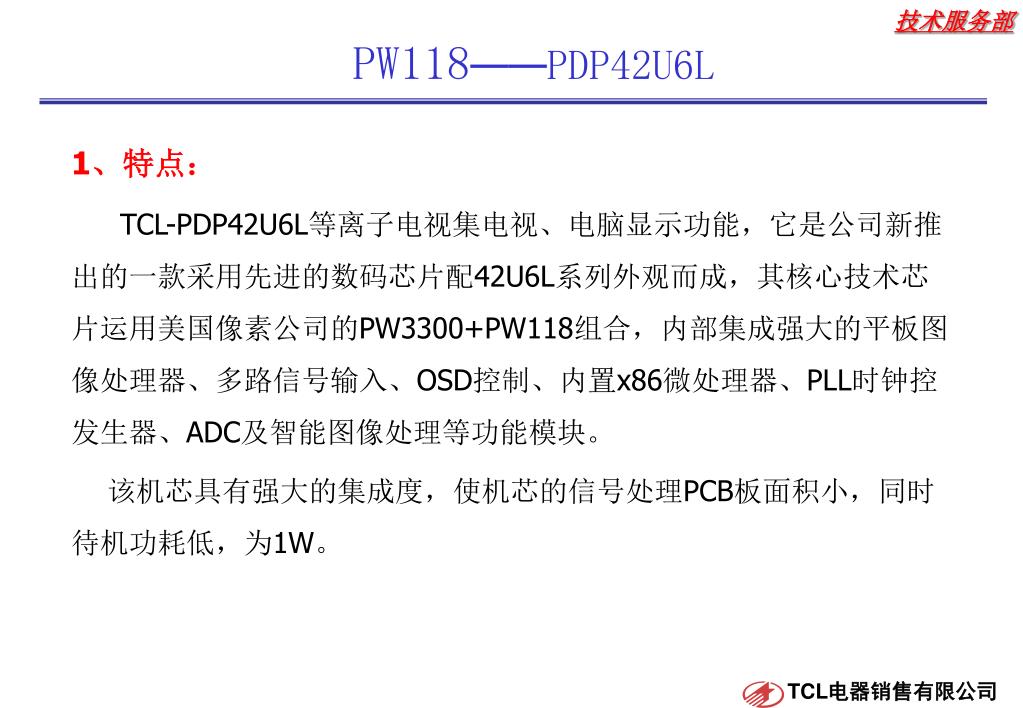

9. PW118——PDP42U6L 1、特点： TCL-PDP42U6L等离子电视集电视、电脑显示功能，它是公司新推出的一款采用先进的数码芯片配42U6L系列外观而成，其核心技术芯片运用美国像素公司的PW3300+PW118组合，内部集成强大的平板图像处理器、多路信号输入、OSD控制、内置x86微处理器、PLL时钟控发生器、ADC及智能图像处理等功能模块。 该机芯具有强大的集成度，使机芯的信号处理PCB板面积小，同时待机功耗低，为1W。

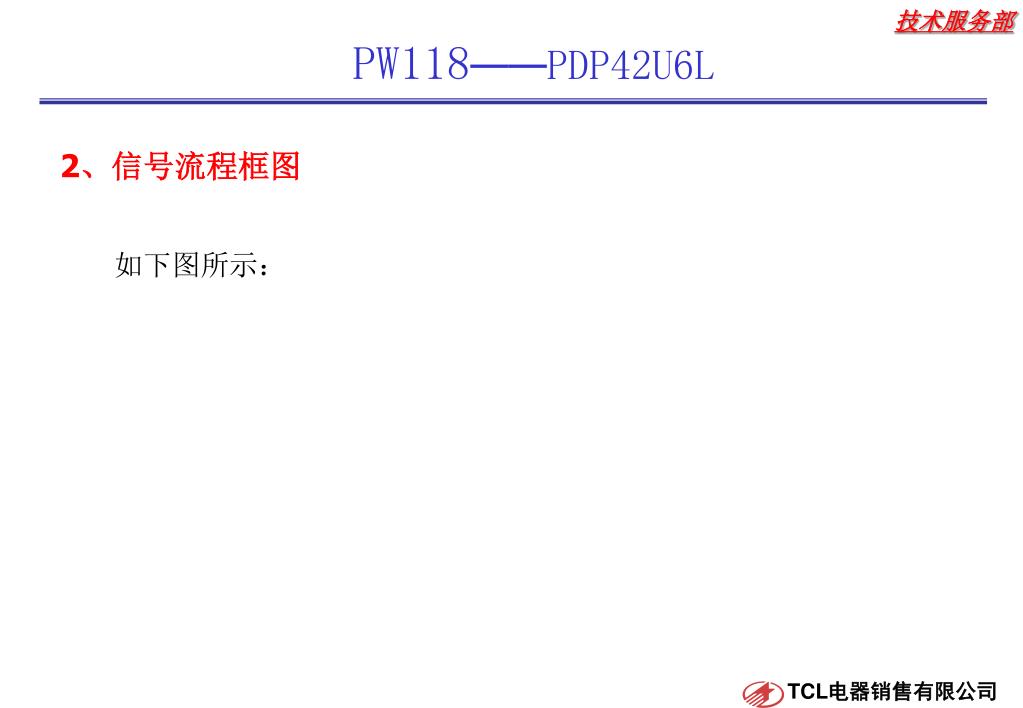

10. PW118——PDP42U6L 2、信号流程框图 如下图所示：

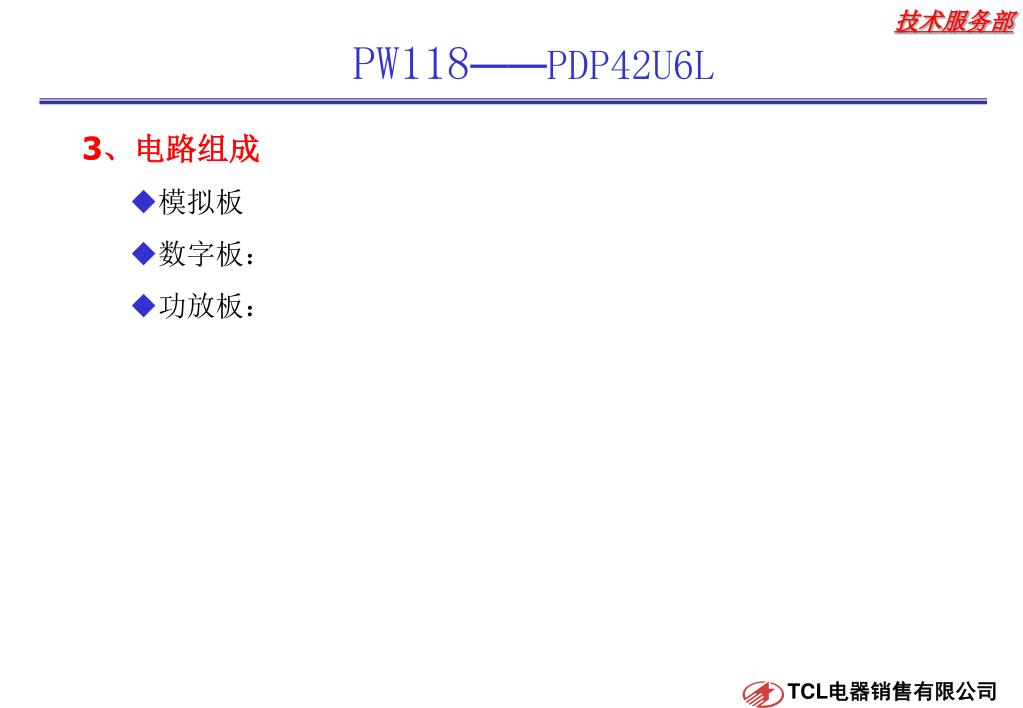

12. PW118——PDP42U6L • 3、电路组成 • 模拟板 • 数字板： • 功放板：

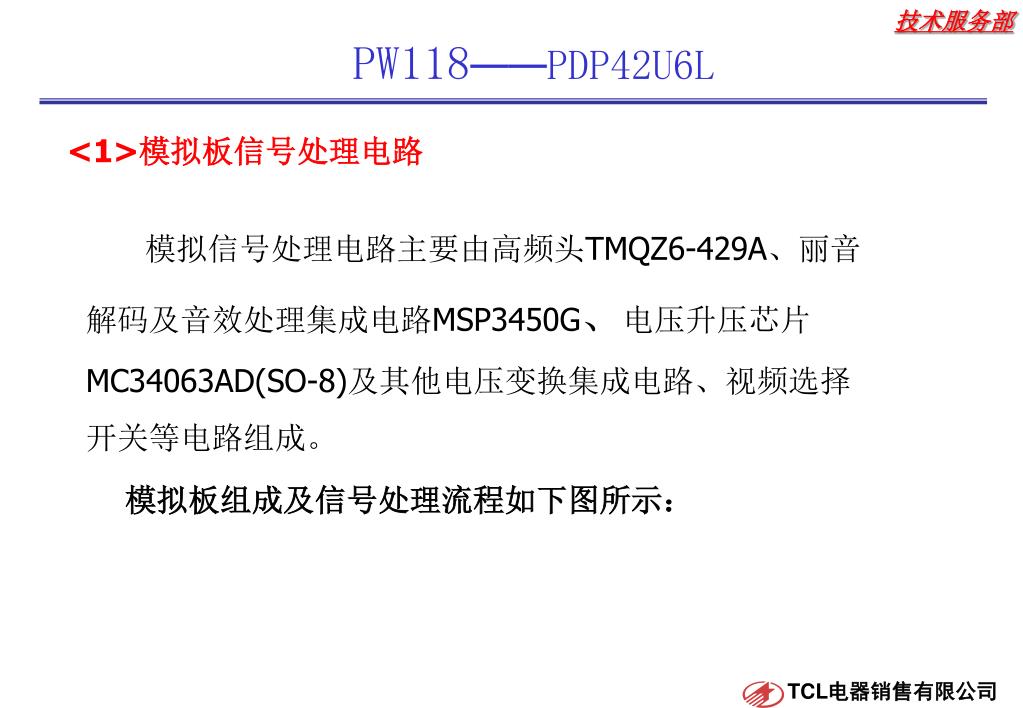

13. PW118——PDP42U6L <1>模拟板信号处理电路 模拟信号处理电路主要由高频头TMQZ6-429A、丽音解码及音效处理集成电路MSP3450G、电压升压芯片MC34063AD(SO-8)及其他电压变换集成电路、视频选择开关等电路组成。 模拟板组成及信号处理流程如下图所示：

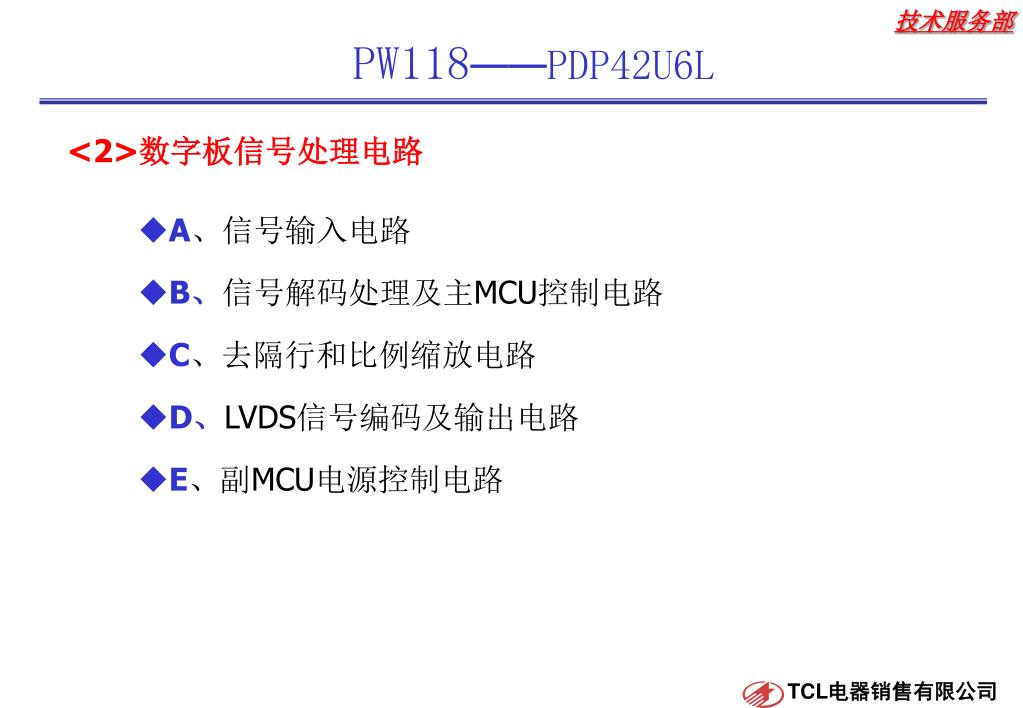

15. PW118——PDP42U6L <2>数字板信号处理电路 • A、信号输入电路 • B、信号解码处理及主MCU控制电路 • C、去隔行和比例缩放电路 • D、LVDS信号编码及输出电路 • E、副MCU电源控制电路

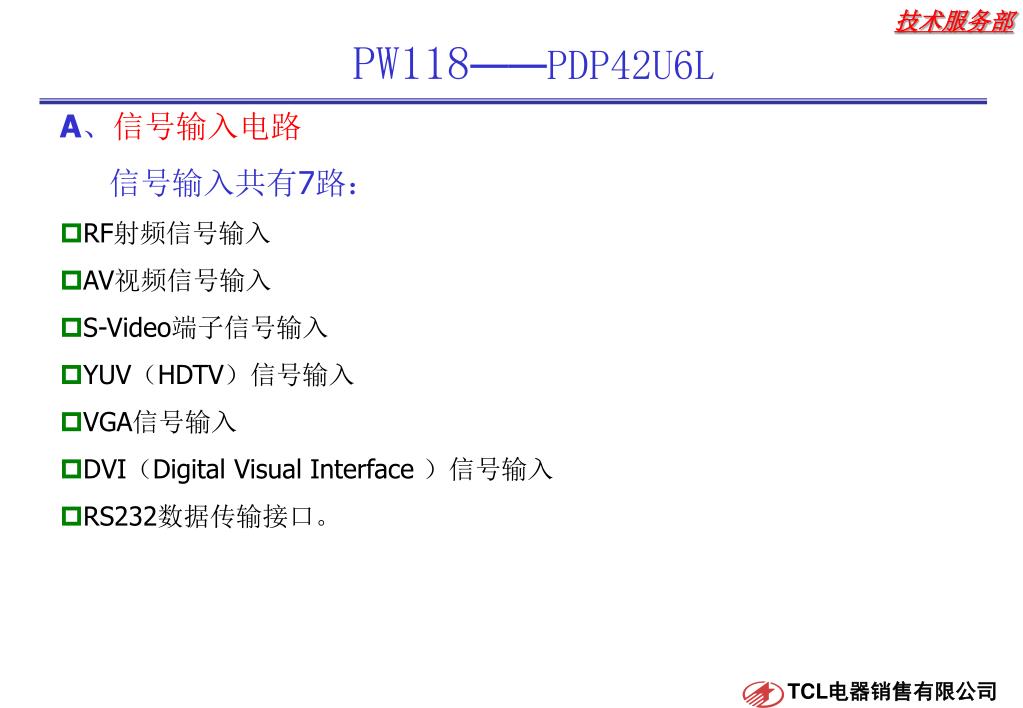

16. PW118——PDP42U6L A、信号输入电路 信号输入共有7路： • RF射频信号输入 • AV视频信号输入 • S-Video端子信号输入 • YUV（HDTV）信号输入 • VGA信号输入 • DVI（Digital Visual Interface ）信号输入 • RS232数据传输接口。

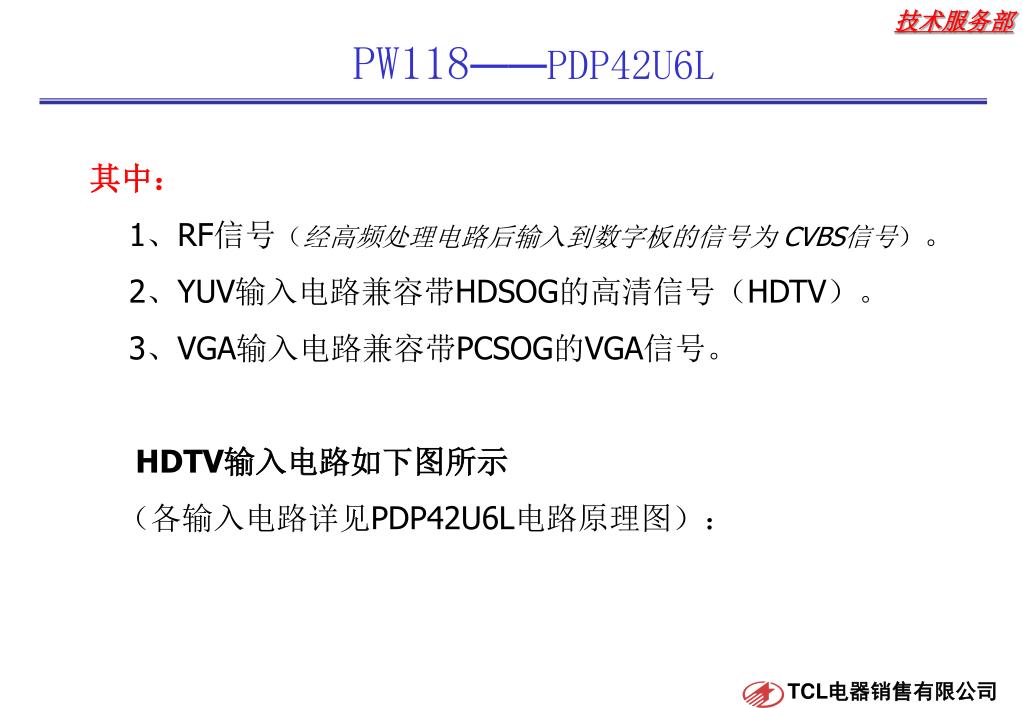

17. PW118——PDP42U6L 其中： 1、RF信号（经高频处理电路后输入到数字板的信号为 CVBS信号）。 2、YUV输入电路兼容带HDSOG的高清信号（HDTV）。 3、VGA输入电路兼容带PCSOG的VGA信号。 HDTV输入电路如下图所示 （各输入电路详见PDP42U6L电路原理图）：

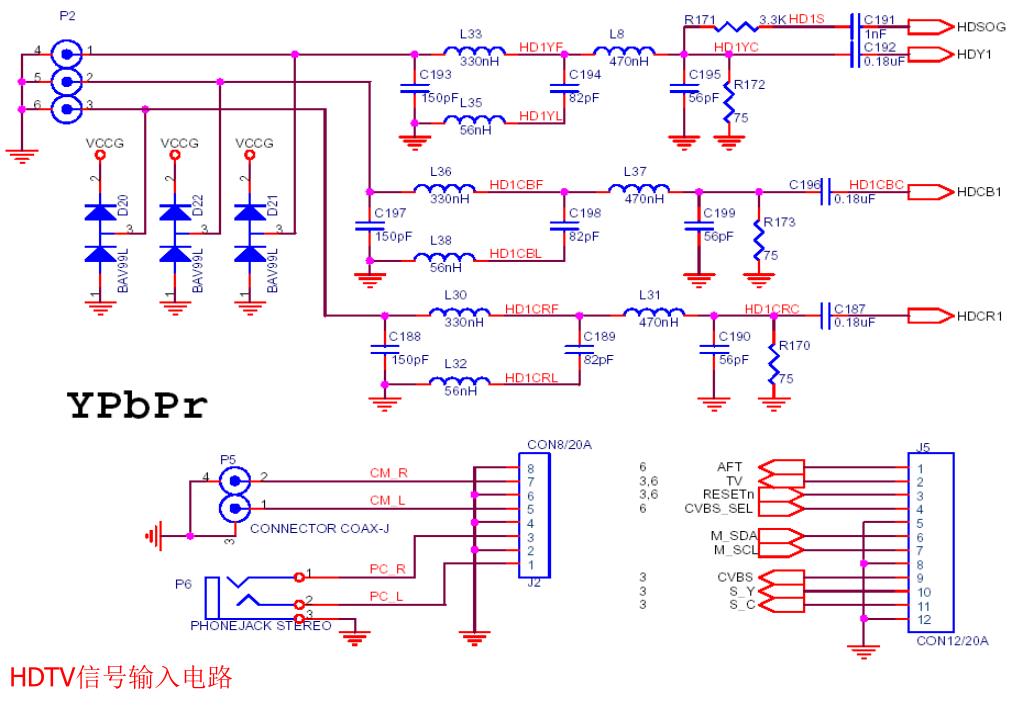

18. HDTV信号输入电路

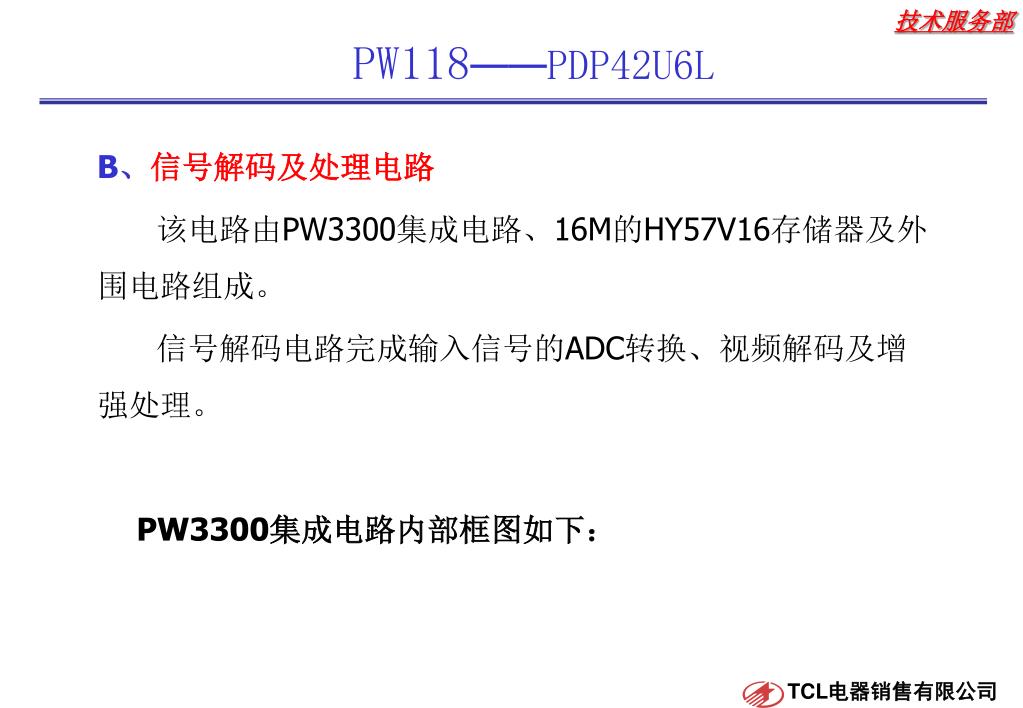

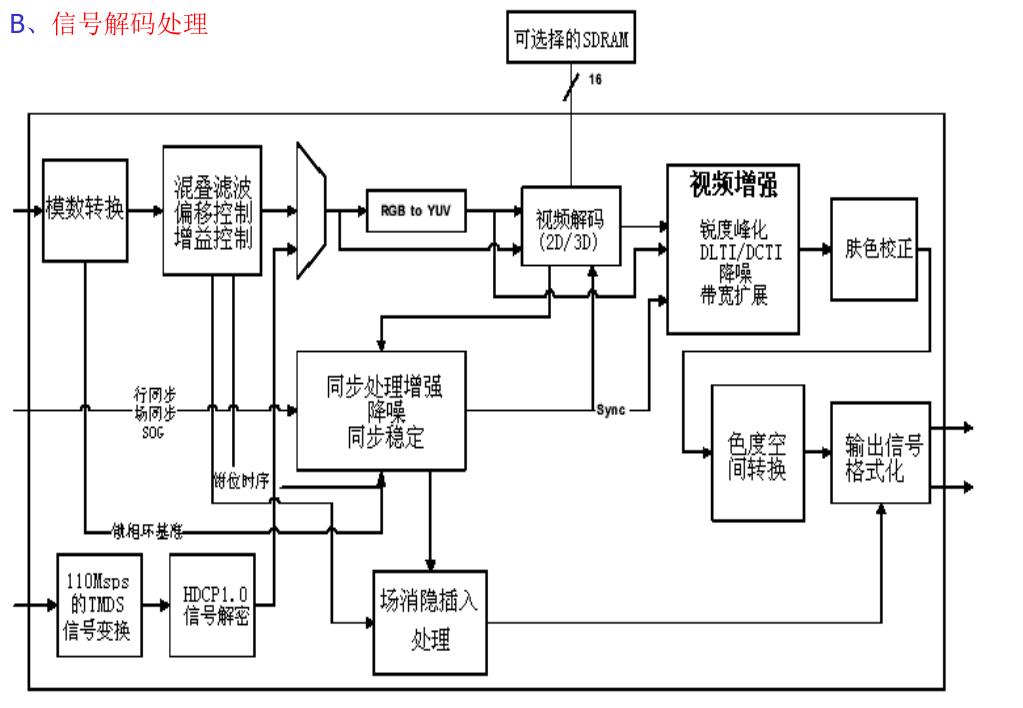

19. PW118——PDP42U6L B、信号解码及处理电路 该电路由PW3300集成电路、16M的HY57V16存储器及外围电路组成。 信号解码电路完成输入信号的ADC转换、视频解码及增强处理。 PW3300集成电路内部框图如下：

20. B、信号解码处理

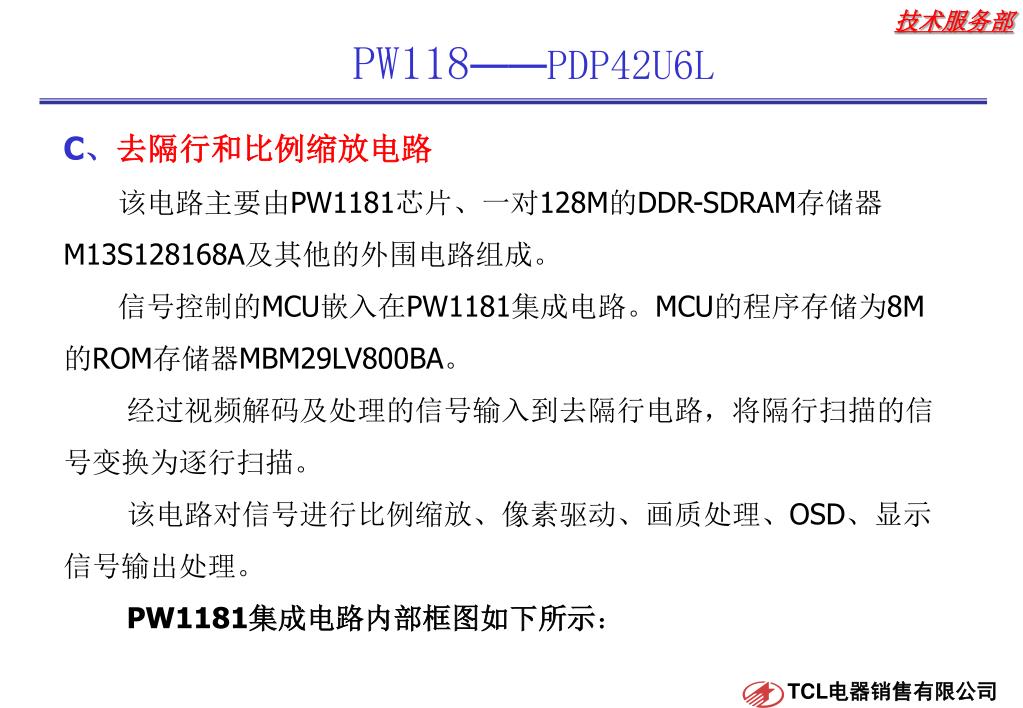

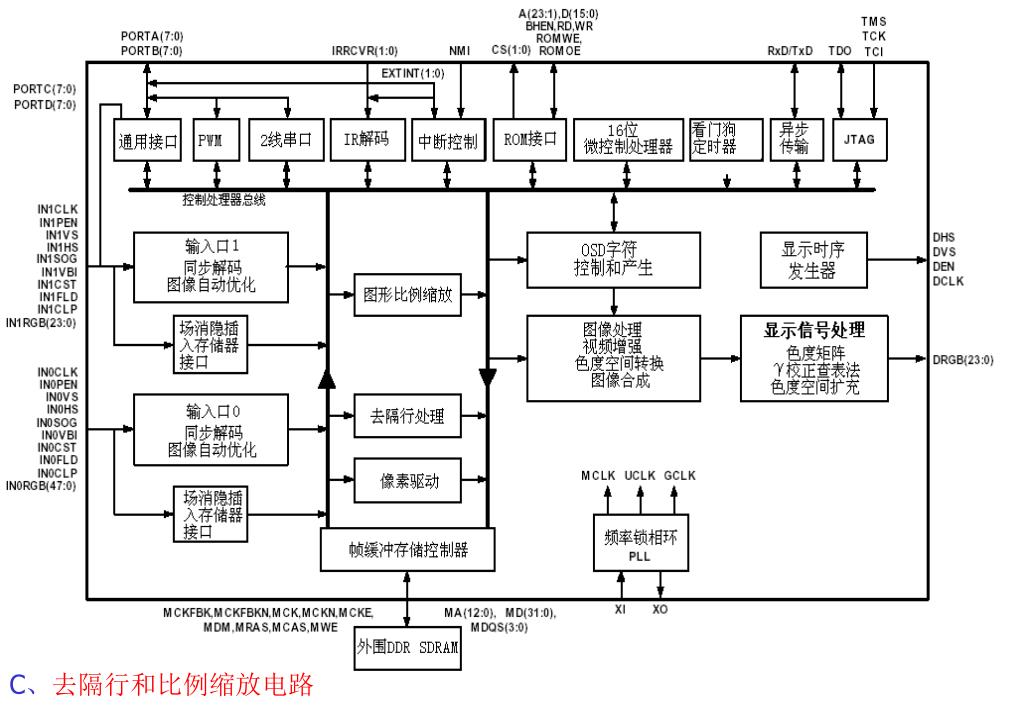

21. PW118——PDP42U6L C、去隔行和比例缩放电路 该电路主要由PW1181芯片、一对128M的DDR-SDRAM存储器M13S128168A及其他的外围电路组成。 信号控制的MCU嵌入在PW1181集成电路。MCU的程序存储为8M的ROM存储器MBM29LV800BA。 经过视频解码及处理的信号输入到去隔行电路，将隔行扫描的信号变换为逐行扫描。 该电路对信号进行比例缩放、像素驱动、画质处理、OSD、显示信号输出处理。 PW1181集成电路内部框图如下所示：

22. C、去隔行和比例缩放电路

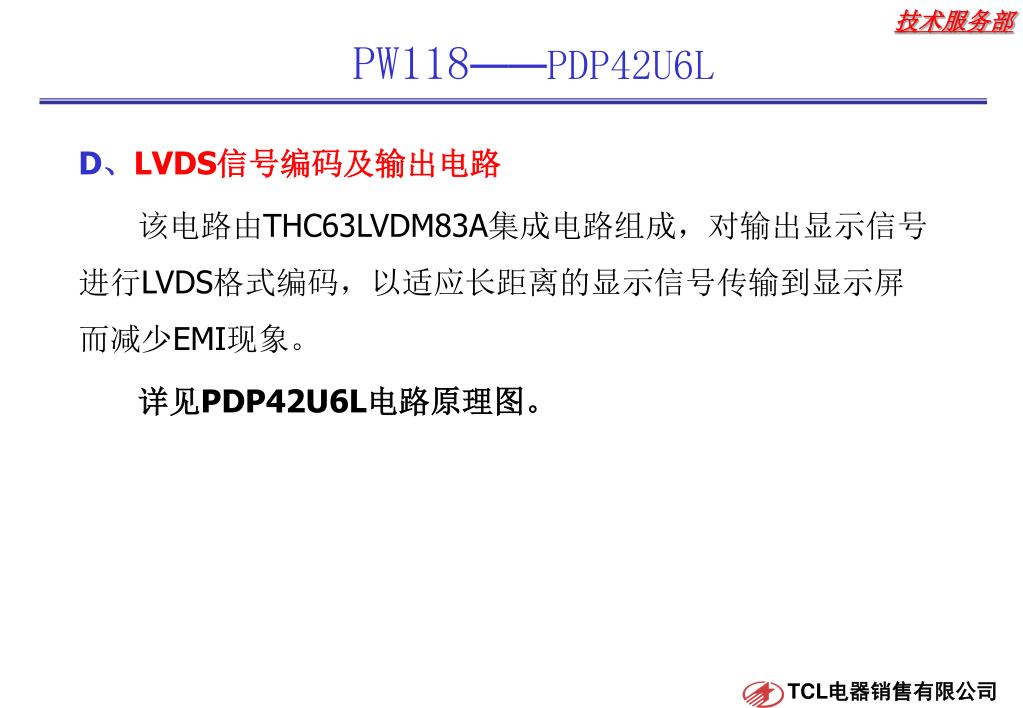

23. PW118——PDP42U6L D、LVDS信号编码及输出电路 该电路由THC63LVDM83A集成电路组成，对输出显示信号进行LVDS格式编码，以适应长距离的显示信号传输到显示屏而减少EMI现象。 详见PDP42U6L电路原理图。

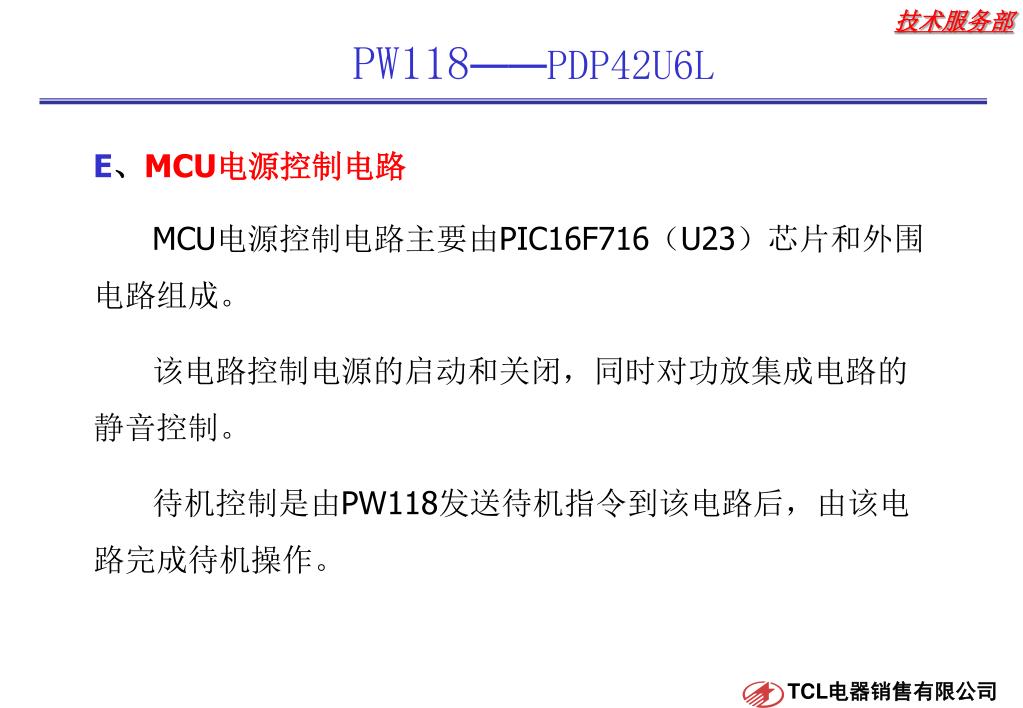

24. PW118——PDP42U6L E、MCU电源控制电路 MCU电源控制电路主要由PIC16F716（U23）芯片和外围电路组成。 该电路控制电源的启动和关闭，同时对功放集成电路的静音控制。 待机控制是由PW118发送待机指令到该电路后，由该电路完成待机操作。

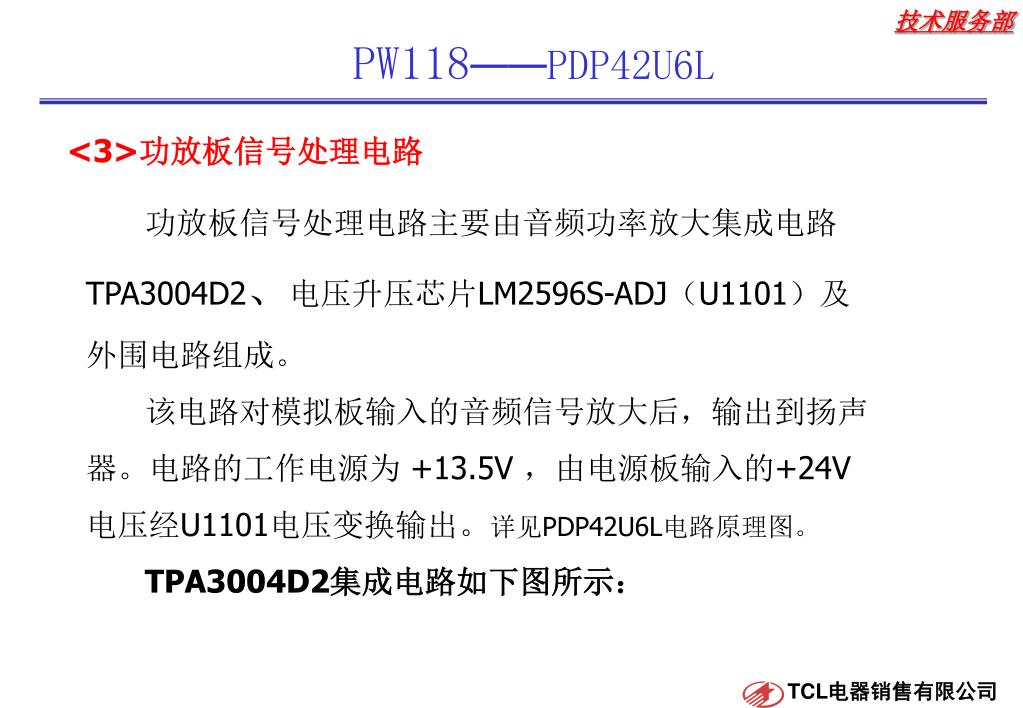

26. PW118——PDP42U6L <3>功放板信号处理电路 功放板信号处理电路主要由音频功率放大集成电路TPA3004D2、电压升压芯片LM2596S-ADJ（U1101）及外围电路组成。 该电路对模拟板输入的音频信号放大后，输出到扬声器。电路的工作电源为 +13.5V ，由电源板输入的+24V电压经U1101电压变换输出。详见PDP42U6L电路原理图。 TPA3004D2集成电路如下图所示：

28. PW118——PDP42U6L THE ENG
