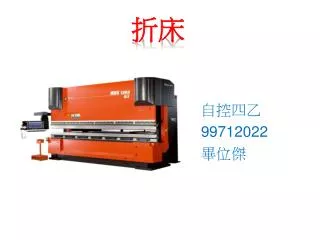

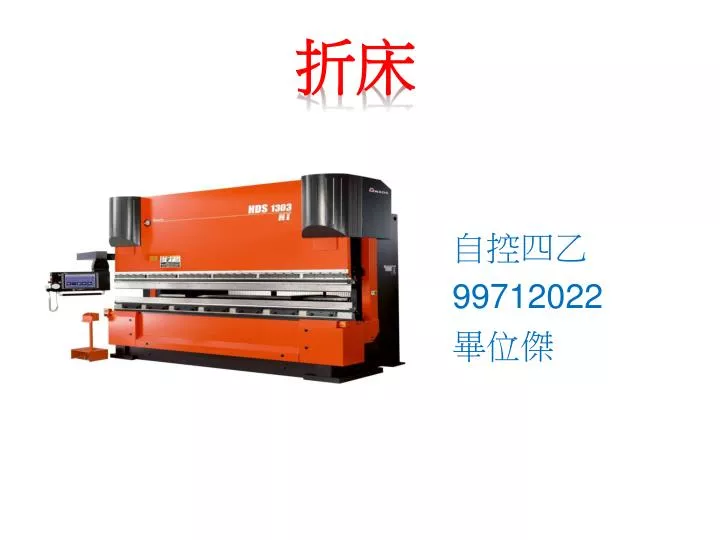

  1. 折床 自控四乙 99712022 畢位傑

  2. 折床介紹 折床種類及刀具介紹 折床的基本構造 折床的加工注意事項 折床Q&A 參考文獻 目錄

  3. 折床:是機械加工用的一種大型機台,他可以將金屬物體(通常是片狀的)折成各種你想要的角度。折床:是機械加工用的一種大型機台,他可以將金屬物體(通常是片狀的)折成各種你想要的角度。 原理：將上、下模分別固定於折床的上、下工作台，利用液壓傳輸驅動工作台的相對邊結合上、下模的形狀，從而實現對鈑材的折彎成形。 折床介紹

  4. 運用範圍：用於鐵、不鏽鋼、銅、鋁等各類金屬板材的折彎成形，及用以作為壓力機來玩成易模成型及壓鉚、校平、段差成形等….運用範圍：用於鐵、不鏽鋼、銅、鋁等各類金屬板材的折彎成形，及用以作為壓力機來玩成易模成型及壓鉚、校平、段差成形等…. 折床結構:折床由四大部分構成: 1.機械部分 2.電器部分 3.液壓部分 4.NC電器控制部分 折床的運動方式有兩種: (1) 上動式:下工作台不動,由上面滑塊下降實現施壓; (2)下動式:上部機台固定不動,由下工作台上升實現施壓. 折床的用途:抽凸包,壓線,印字,鉚釘,鉚靜電導軌,壓接地符,抽孔,鉚合,壓平,三角補強等. 折床介紹-2

  5. 油壓式折床 HDS伺服油壓式折床 RG-80HDS1303 折曲範圍:2400mm 折曲範圍:3000mm 下工作台上升型 上工作台下降型 折床種類及刀具介紹

  6. 折床上下模分為整體式和分割式兩種:整體式上模:835mm和415mm分割式上模:a分割和b分割折床上下模分為整體式和分割式兩種:整體式上模:835mm和415mm分割式上模:a分割和b分割 a分割長度:10,15,20,40,50,100(右耳),100(左耳),200,300; b分割長度:10,15,20,40,50,100(右耳),100(左耳),165,300 折床上模又稱做為折刀、下模又稱為v槽 折床種類及刀具介紹2

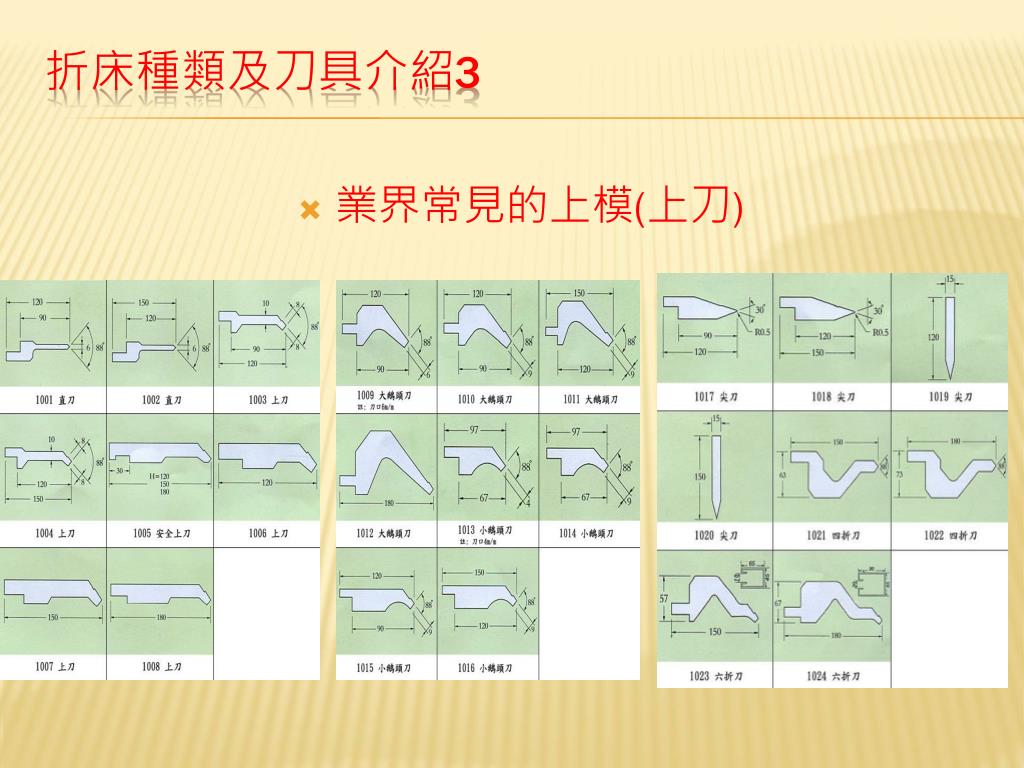

  7. 業界常見的上模(上刀) 折床種類及刀具介紹3

  8. 業界常用的下模(v槽) 折床種類及刀具介紹-4

  9. 折床的基本構造 • 集中控制，操件簡易 • 所有操作部份都精巧的配置於機台的左側，操作方便、省時。任何人祗要會握、推、轉、踏等基本動作，就可進行完美的折曲加工。 • 高效率的衝程控制 • 可依工件大小設定適當的衝程與下限位置、 節省每一工程加工的周期時間，提高加工效率

  10. 折床的基本構造２ • 精確的角度控制 • 一般需要調整衝頭，並重複試折既費時又耗材。本機種只要操作轉盤，即可簡單的設定折曲角度與上限位置，不但省時又可得到正確的折曲角度。 • 調整加工不均一之中間板 • 中間板不祇具備安裝上模之基本功能，附有刻度之楔形板可作局部的折曲角度之調整。裝卸自如的中間板，可維持高精密度的折曲加工，同時也能擴大加工之範圍。

  11. 折床的基本構造３ • 自動後定規 (AUTO-99) • 操作簡單，祗要輸入數字就可在短時間內進行高精度的定位。可任意輸入 99 筆的資料，亦可輸入延展補正值。操作箱為掌上型的精緻設計。

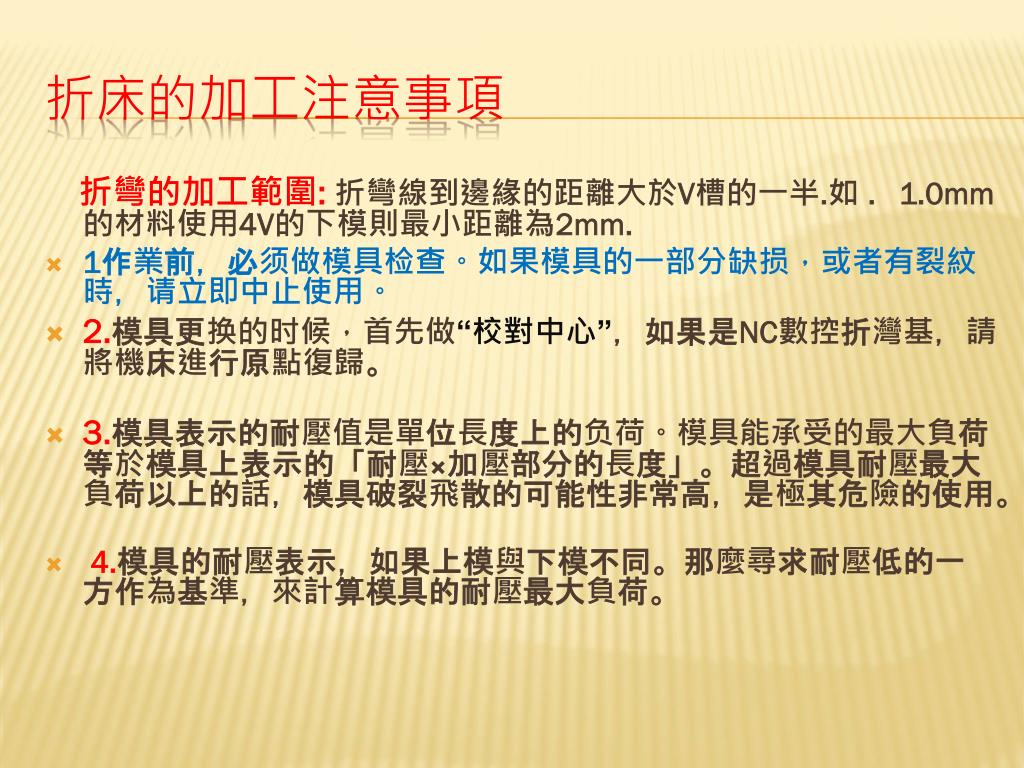

  12. 折彎的加工範圍:折彎線到邊緣的距離大於V槽的一半.如 .1.0mm的材料使用4V的下模則最小距離為2mm. 1作業前，必须做模具检查。如果模具的一部分缺损，或者有裂紋時，请立即中止使用。 2.模具更换的时候，首先做“校對中心”，如果是NC數控折灣基，請將機床進行原點復歸。 3.模具表示的耐壓值是單位長度上的负荷。模具能承受的最大負荷等於模具上表示的「耐壓×加壓部分的長度」。超過模具耐壓最大負荷以上的話，模具破裂飛散的可能性非常高，是極其危險的使用。 4.模具的耐壓表示，如果上模與下模不同。那麼尋求耐壓低的一方作為基準，來計算模具的耐壓最大負荷。 折床的加工注意事項

  13. 1.折床的運動方式有哪兩種? A:上動式和下動式 2.折床刀具上下模又稱為什麼？ Ａ：上模為上刀 　　　下模為ｖ槽 3.模具若出現問題時應如何？ ａ　繼續使用　　ｂ　停止使用 　Ａ：　（ｂ）停止使用 Q&A

  14. http://www.strongest.com.tw/index.html?lang=tchinese http://wenku.baidu.com/view/abcf84eae009581b6bd9eb8c.html http://blog.china.alibaba.com/blog/shanglijixie/article/b0-i20658812.html http://www.yehchiun.com/tw/Dies.html http://www.squ-are.com.tw/chinese/series2.htm-Frame=off.htm http://www.kintokuho.com.tw/PAS-RG80.htm 參考文獻

  15. 報告完畢 感謝大家
