材力绪论

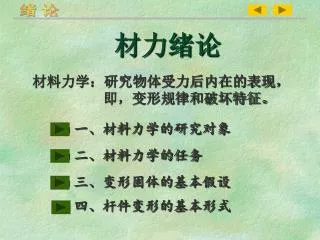

1. 绪 论 材力绪论 材料力学：研究物体受力后内在的表现， 即，变形规律和破坏特征。 • 一、材料力学的研究对象 • 二、材料力学的任务 • 三、变形固体的基本假设 • 四、杆件变形的基本形式

2. 绪 论 材料力学的研究对象 • 1、构件 工程结构或机械的 各组成部分统称构件 • 2、构件分类 杆件：长度远大于横向尺寸的构件，其几何要素是横截面和轴线。

3. 板和壳：构件一个方向的尺寸（厚度）远小于其它两个方向的尺寸板和壳：构件一个方向的尺寸（厚度）远小于其它两个方向的尺寸 块体：三个方向（长、宽、高）的尺寸相差不多的构件

4. 板 柱 材料力学的研究对象 杆

5. 绪 论 • 材料力学以“梁、杆”为主要研究对象

6. 绪 论 • 工程中多为梁、杆结构

8. 绪 论 §1-1、材料力学的任务 强度（strength) 刚度(stiffness) 稳定性(stability)

9. 绪 论 抵抗破坏的能力

10. 材料力学需要解决的问题 • 强度 • 刚度 • 稳定性

11. 绪 论 构件抵抗破坏的能力 • 1、强度：

12. 绪 论

13. 绪 论

14. 地基强度不足导致上部建筑的倾斜

17. 1999年1月4日，我国重庆市綦江县彩虹桥发生垮塌，造成： 40人死亡； 14人受伤；直接经济损失631万元。

18. 绪 论 • 2、刚度：构件抵抗变形的能力。

19. 绪 论

20. 钻床立柱的变形

21. 绪 论

22. 绪 论 构件保持原有平衡状态的能力 • 3 稳定性

23. 稳定问题 Stabilityof Structures

24. 稳定问题

25. 稳定问题

26. 强度 稳定问题 刚度 绪 论 工程结构的强度、 刚度和稳定问题

27. 绪 论 • 大型桥梁的强度 刚度 稳定问题

28. 绪 论

29. 材料力学 折断 折断 轴 轴 齿轮 齿轮 齿轮 齿轮 轴 轴

30. 材料力学 虽然不折断，但变形过大， 影响正常传动。 虽然不折断，但变形过大，影响正常传动。

31. 材料力学 失去原来的直线平衡状态

32. 绪 论 材料力学的任务 • 在满足强度、刚度、稳定性的前提下，以最经济的代价，为构件确定合理的形状和尺寸，选择适宜的材料，为设计构件提供必要的理论基础和计算方法。

33. 绪 论 §1-2 变形固体的基本假设 一、连续性假设：构成材料的物质毫无空隙地充满了构件的整 个容积。 （可用微积分数学工具，可取微元看整体） 二、均匀性假设：物体内，材料的力学性质在各处都完全相 同。 三、各向同性假设：材料沿各方向的力学性质完全相同。 （这样的材料称为各向同性材料；沿各方向的力学 性质不同的材料称为各向异性材料。） 四、小变形假设：材料力学所研究的构件在载荷作用下的变形 与原始尺寸相比甚小，故对构件进行受力分析时可忽略其 变形。

34. Excavator Atrium Structure Car Chassis • 小变形

35. 组合受力（Combined Loading ）与变形 绪 论 §1-4 杆件变形的基本形式

37. 拉-压 剪切

38. 扭转

39. 弯曲
