تحول مهندسی و حرکت جهادی در. کاهش تلفات شبکه برق. شرکت های توزيع برق کشور. فعالیت های اجرایی ارتقای کيفيت تجهيزات شبکه های توزيع برق. 1-5- توسعه جدی در استفاده از ترانس های کوچک و کم تلفات 2-5- نظارت بر چرخه تولید سیم، کابل، یراق آلات و ... در جهت احراز کیفیت 3-5- بهبود اتصالات.
E N D
تحولمهندسی و حرکت جهادی در کاهشتلفات شبکه برق شرکت های توزيع برق کشور

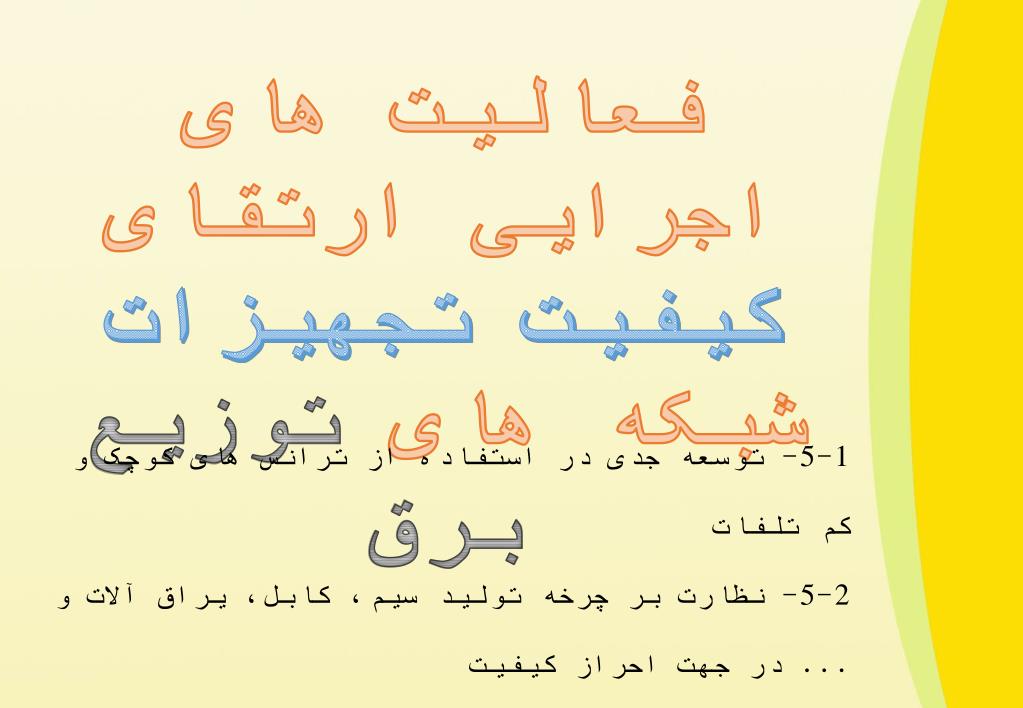

فعالیت های اجرایی ارتقای کيفيت تجهيزات شبکه های توزيع برق 1-5- توسعه جدی در استفاده از ترانس های کوچک و کم تلفات 2-5- نظارت بر چرخه تولید سیم، کابل، یراق آلات و ... در جهت احراز کیفیت 3-5- بهبود اتصالات

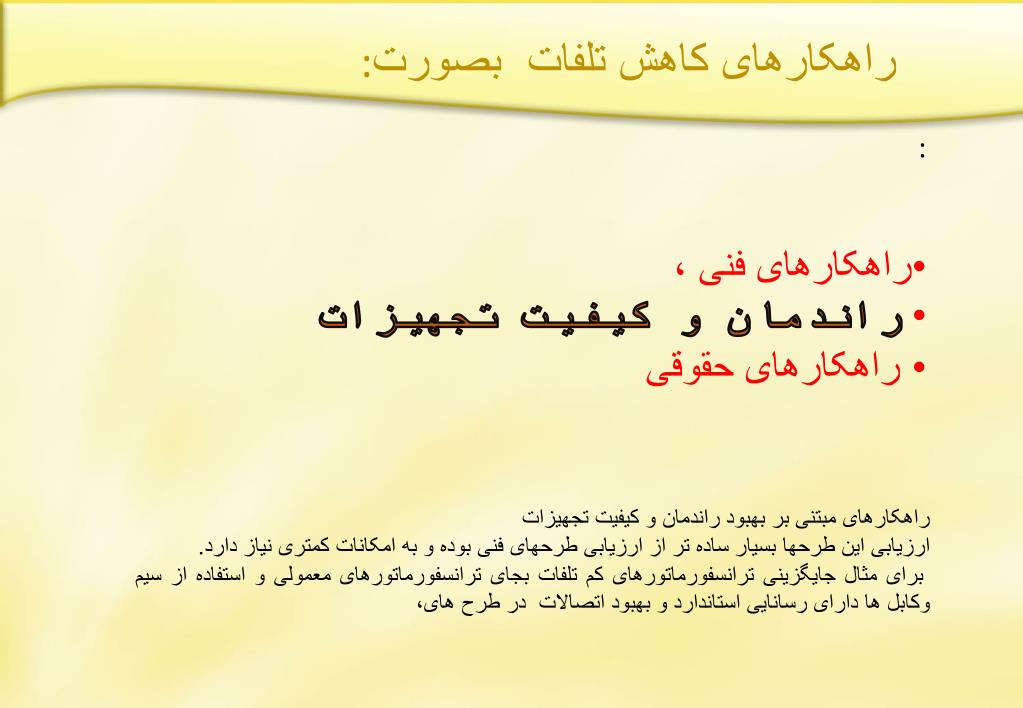

:راهکارهای کاهش تلفات بصورت • : • راهکارهای فنی ، • راندمان و کیفیت تجهیزات • راهکارهای حقوقی راهکارهای مبتنی بر بهبود راندمان و کیفیت تجهيزات ارزيابی اين طرحها بسيار ساده تر از ارزيابی طرحهای فنی بوده و به امکانات کمتری نياز دارد. برای مثال جايگزينی ترانسفورماتورهای کم تلفات بجای ترانسفورماتورهای معمولی و استفاده از سیم وکابل ها دارای رسانایی استاندارد و بهبود اتصالات در طرح های،

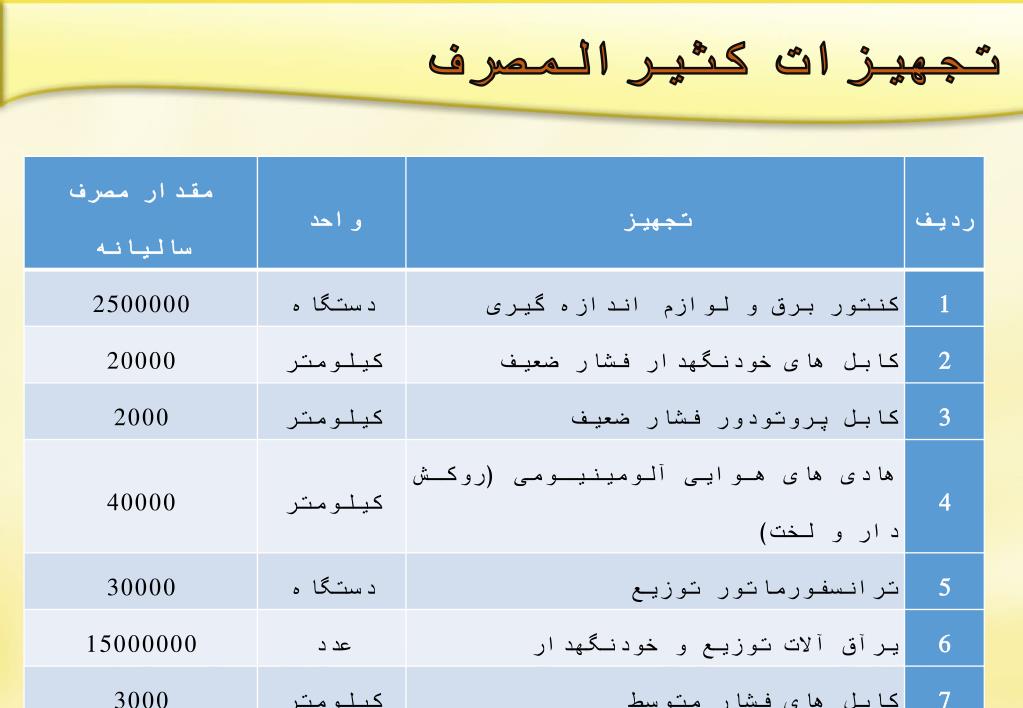

تجهیزات کثیرالمصرف • تجهیزات کثیرالمصرف که تاثیر در ایجاد تلفات شبکه توزیع دارند

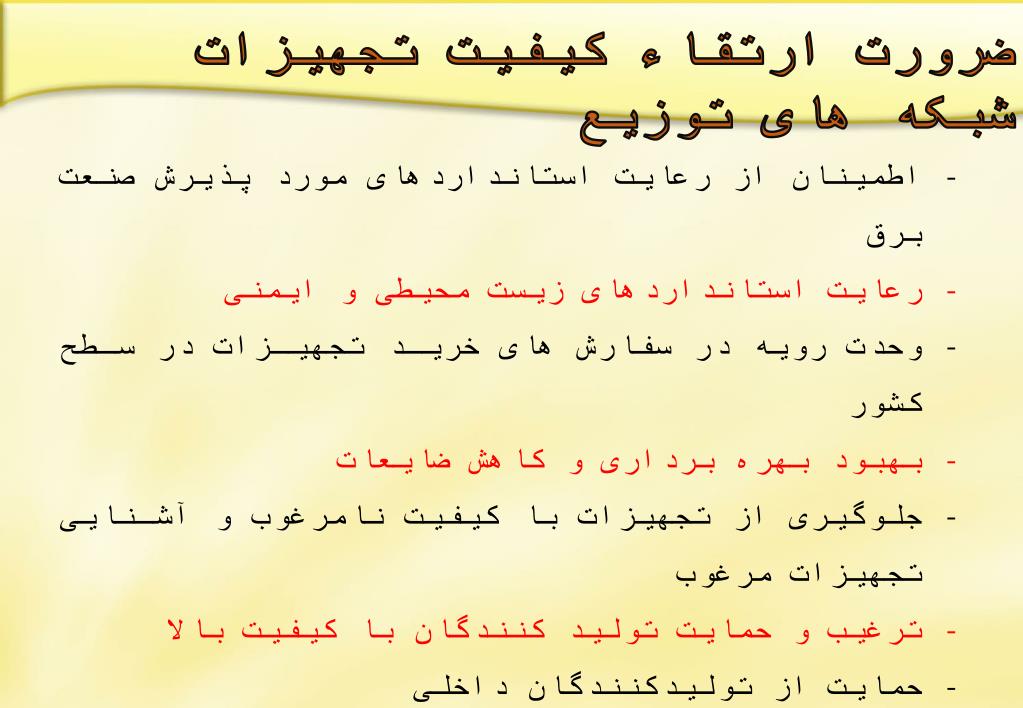

ضرورت ارتقاء کیفیت تجهیزات شبکه های توزیع • اطمینان از رعایت استانداردهای مورد پذیرش صنعت برق • رعایت استانداردهای زیست محیطی و ایمنی • وحدت رویه در سفارش های خرید تجهیزات در سطح کشور • بهبود بهره برداری و کاهش ضایعات • جلوگیری از تجهیزات با کیفیت نامرغوب و آشنایی تجهیزات مرغوب • ترغیب و حمایت تولید کنندگان با کیفیت بالا • حمایت از تولیدکنندگان داخلی • افزایش فرهنگ و سطح آگاهی از مشخصات فنی تجهیزات • شناخت مشخصات کلیدی و قابلیتهای تجهیزات

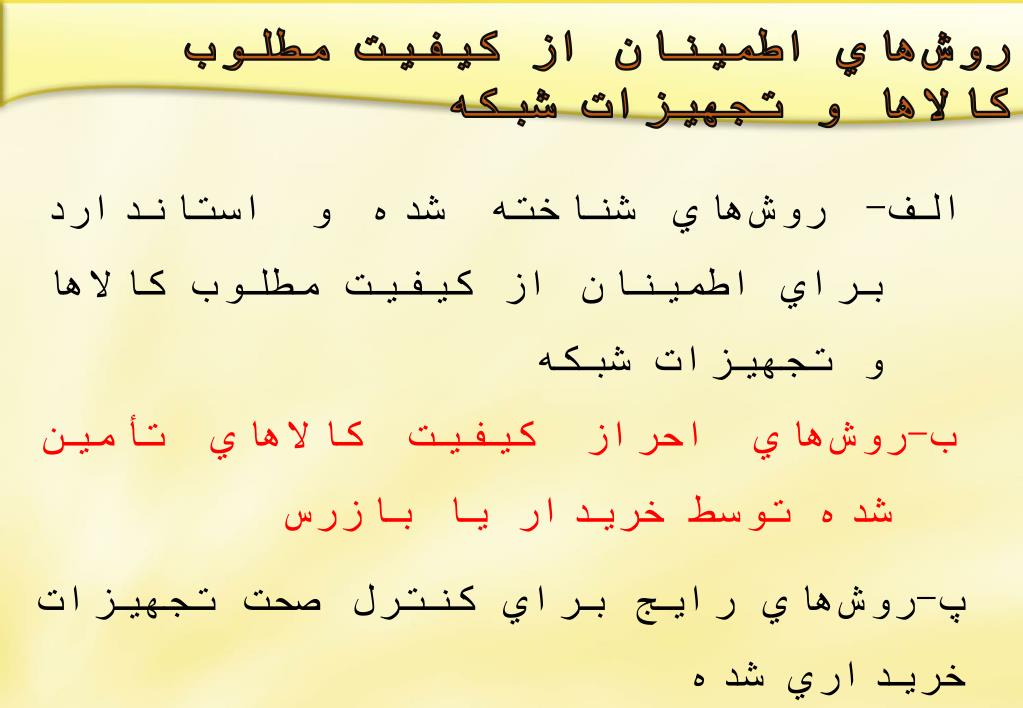

روش‌هاي اطمينان از كيفيت مطلوب كالاها و تجهيزات شبكه الف- روش‌هاي شناخته شده و استاندارد براي اطمينان از كيفيت مطلوب كالاها و تجهيزات شبكه ب-روش‌هاي احراز كيفيت كالاهاي تأمين شده توسط خريدار يا بازرس پ-روش‌هاي رايج براي كنترل صحت تجهیزات خريداري شده
اقدامات شرکت توانیر بعنوان دستگاه مرکزی جهت احراز کیفیت • تشکیل کمیته فنی و بازرگانی برای اجرای موارد قانونی احراز صلاحیت تامیت کنندگان کالا • تشخيص صلاحيت سازندگان داخل و توليد كنندگان كالاهاي تخصصي صنعت برق. • تعيين سازندگان خارجي معتبر. • بررسي گواهينامه آزمونهاي نوعي سازندگان و صدور گواهي كيفيت. • فراهم نمودن امكان انجام آزمونهاي نوعي و اقدام در جهت انجام آن و حمايت از سازندگان داخلي براي اخذ آن. • معرفي آزمايشگاههاي مرجع داخلي و خارجي و نيز آزمايشگاههاي معتبر براي هر يك از كالاها.

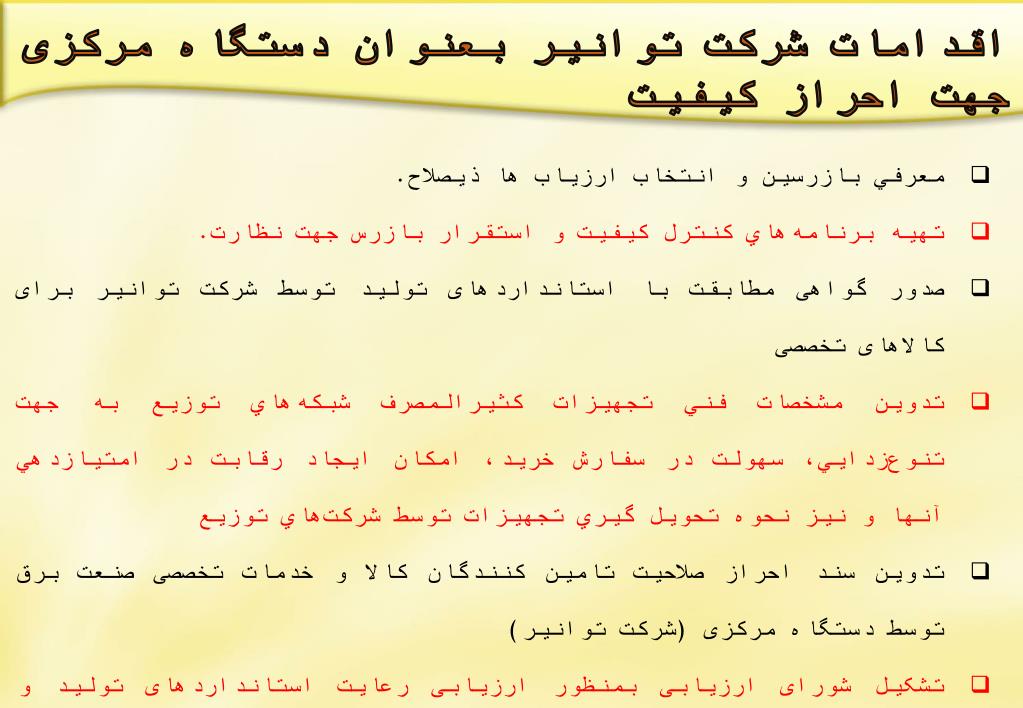

اقدامات شرکت توانیر بعنوان دستگاه مرکزی جهت احراز کیفیت • معرفي بازرسين و انتخاب ارزیاب ها ذيصلاح. • تهيه برنامه‌هاي كنترل كيفيت و استقرار بازرس جهت نظارت. • صدور گواهی مطابقت با استانداردهای تولید توسط شرکت توانیر برای کالاهای تخصصی • تدوين مشخصات فني تجهیزات كثيرالمصرف شبكه‌هاي توزيع به جهت تنوع‌زدايي، سهولت در سفارش خريد، امكان ايجاد رقابت در امتيازدهي آنها و نيز نحوه تحويل گيري تجهیزات توسط شركتهاي توزيع • تدوین سند احراز صلاحیت تامین کنندگان کالا و خدمات تخصصی صنعت برق توسط دستگاه مرکزی (شرکت توانیر) • تشکیل شورای ارزیابی بمنظور ارزیابی رعایت استانداردهای تولید و احراز کیفیت کالاهای تخصصی صنعت برق • تدوین اسناد ارزیابی صلاحیت هر کالا و معیارهای ارزیابی آنها

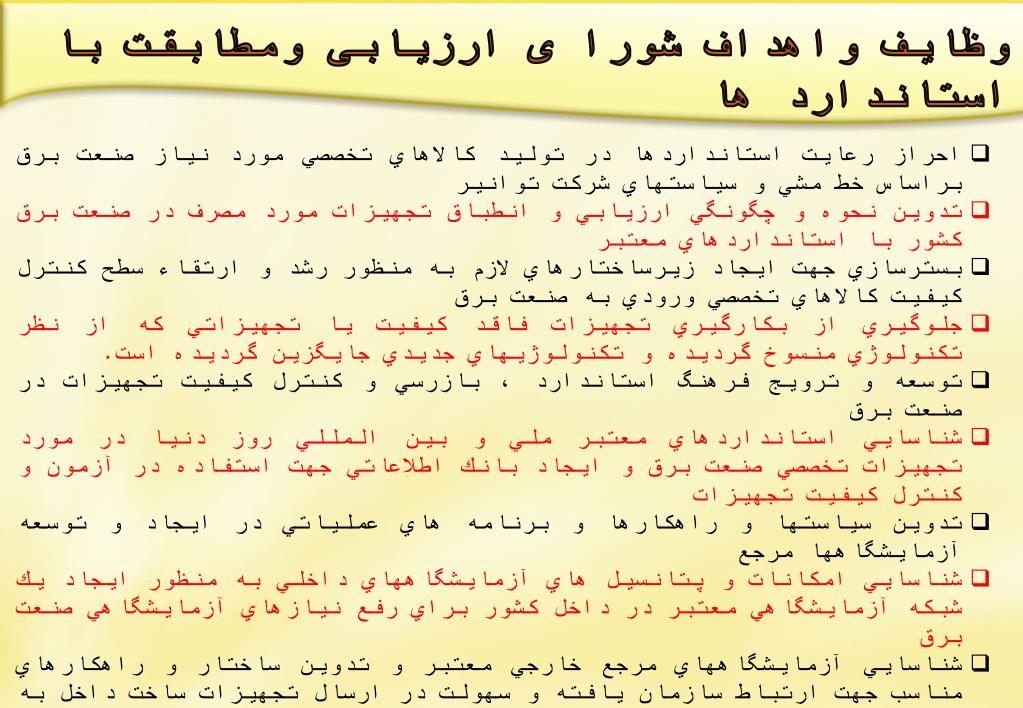

وظایف واهداف شورا ی ارزیابی ومطابقت با استاندارد ها • احراز رعايت استانداردها در توليد كالاهاي تخصصي مورد نياز صنعت برق براساس خط مشي و سياستهاي شركت توانير • تدوين نحوه و چگونگي ارزيابي و انطباق تجهيزات مورد مصرف در صنعت برق كشور با استانداردهاي معتبر • بسترسازي جهت ايجاد زيرساختارهاي لازم به منظور رشد و ارتقاء سطح كنترل كيفيت كالاهاي تخصصي ورودي به صنعت برق • جلوگيري از بكارگيري تجهيزات فاقد كيفيت يا تجهيزاتي كه از نظر تكنولوژي منسوخ گرديده و تكنولوژيهاي جديدي جايگزين گرديده است. • توسعه و ترويج فرهنگ استاندارد ، بازرسي و كنترل كيفيت تجهيزات در صنعت برق • شناسايي استانداردهاي معتبر ملي و بين المللي روز دنيا در مورد تجهيزات تخصصي صنعت برق و ايجاد بانك اطلاعاتي جهت استفاده در آزمون و كنترل كيفيت تجهيزات • تدوين سياستها و راهكارها و برنامه هاي عملياتي در ايجاد و توسعه آزمايشگاهها مرجع • شناسايي امكانات و پتانسيل هاي آزمايشگاههاي داخلي به منظور ايجاد يك شبكه آزمايشگاهي معتبر در داخل كشور براي رفع نيازهاي آزمايشگاهي صنعت برق • شناسايي آزمايشگاههاي مرجع خارجي معتبر و تدوين ساختار و راهكارهاي مناسب جهت ارتباط سازمان يافته و سهولت در ارسال تجهيزات ساخت داخل به اين آزمايشگاهها • ارائه راهكارهاي حمايتي از سازندگان تجهيزات ساخت داخل جهت انجام آزمونهاي استاندارد از جنبه هاي تخصصي و مالي • نظارت و كنترل آزمايشگاههاي مرجع از نظر رعايت استانداردها، قوانين ، كاليبراسيون تجهيزات و اعتبار گواهينامه هاي دريافتي از مراجع ذيربط

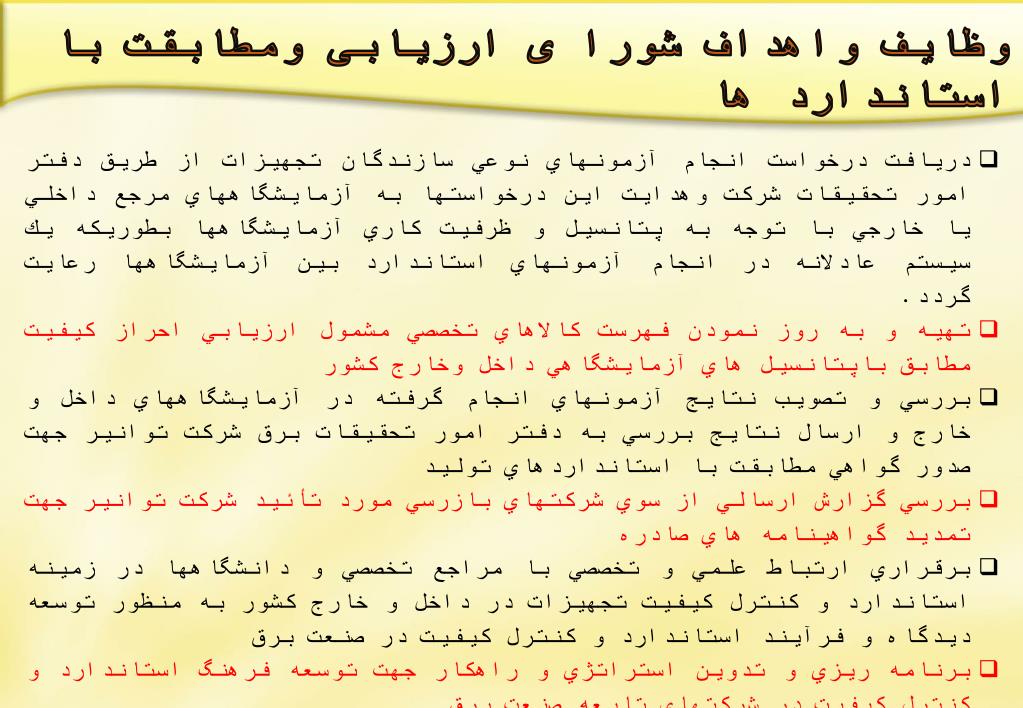

وظایف واهداف شورا ی ارزیابی ومطابقت با استاندارد ها • دريافت درخواست انجام آزمونهاي نوعي سازندگان تجهيزات از طريق دفتر امور تحقيقات شركت وهدايت اين درخواستها به آزمايشگاههاي مرجع داخلي يا خارجي با توجه به پتانسيل و ظرفيت كاري آزمايشگاهها بطوريكه يك سيستم عادلانه در انجام آزمونهاي استاندارد بين آزمايشگاهها رعايت گردد. • تهيه و به روز نمودن فهرست كالاهاي تخصصي مشمول ارزيابي احراز كيفيت مطابق باپتانسيل هاي آزمايشگاهي داخل وخارج كشور • بررسي و تصويب نتايج آزمونهاي انجام گرفته در آزمايشگاههاي داخل و خارج و ارسال نتايج بررسي به دفتر امور تحقيقات برق شركت توانير جهت صدور گواهي مطابقت با استانداردهاي توليد • بررسي گزارش ارسالي از سوي شركتهاي بازرسي مورد تأئيد شركت توانير جهت تمديد گواهينامه هاي صادره • برقراري ارتباط علمي و تخصصي با مراجع تخصصي و دانشگاهها در زمينه استاندارد و كنترل كيفيت تجهيزات در داخل و خارج كشور به منظور توسعه ديدگاه و فرآيند استاندارد و كنترل كيفيت در صنعت برق • برنامه ريزي و تدوين استراتژي و راهكار جهت توسعه فرهنگ استاندارد و كنترل كيفيت در شركتهاي تابعه صنعت برق • پايش اثرات استاندارد سازي كنترل كيفيت تجهيزات بر پارامترهاي كيفي و قابليت اطمينان شبكه و ارائه گزارش لازم در اين زمينه به ستاد صنعت برق • تهيه و تدوين برنامه هاي عملياتي سالانه و بودجه متناظر براي اجراي اهداف فوق الذكر

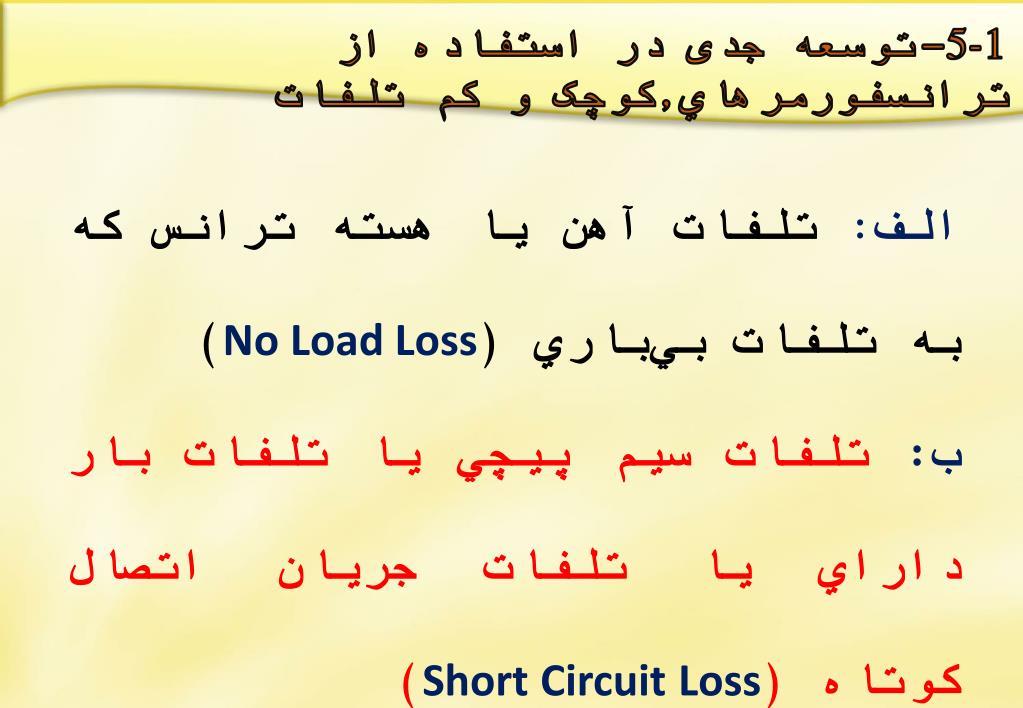

1-5– توسعه جدی در استفاده از ترانسفورمرهاي,کوچک و كم تلفات • الف: تلفات آهن يا هسته ترانس كه به تلفات بي‌باري (No Load Loss) • ب: تلفات سيم پيچي يا تلفات بار داراي يا تلفات جريان اتصال كوتاه (LossCircuitShort)

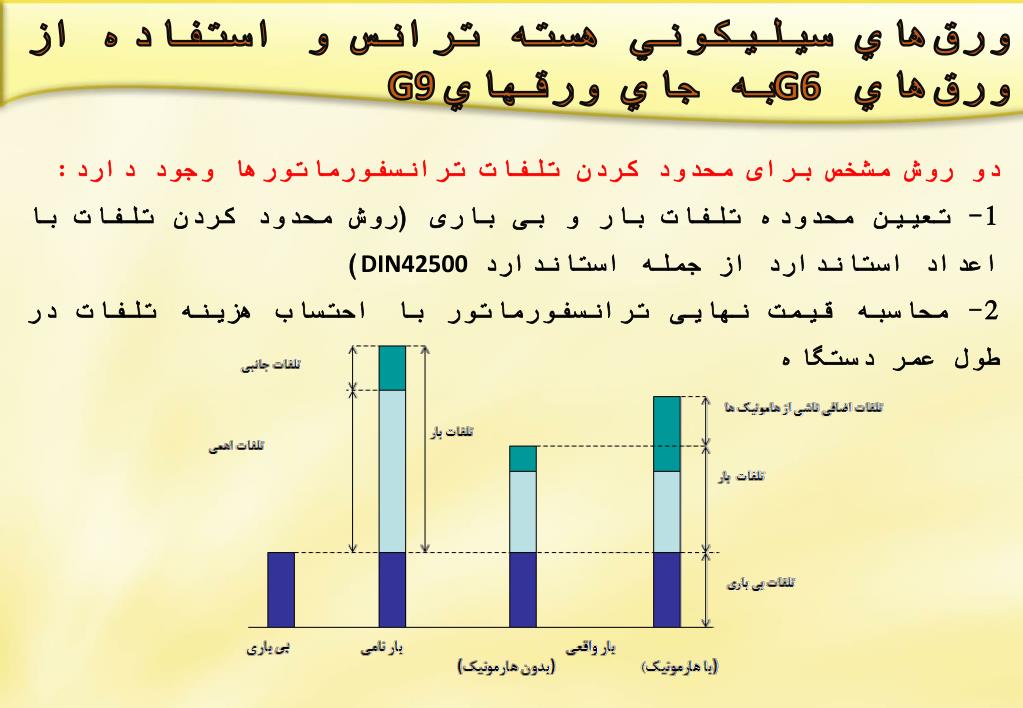

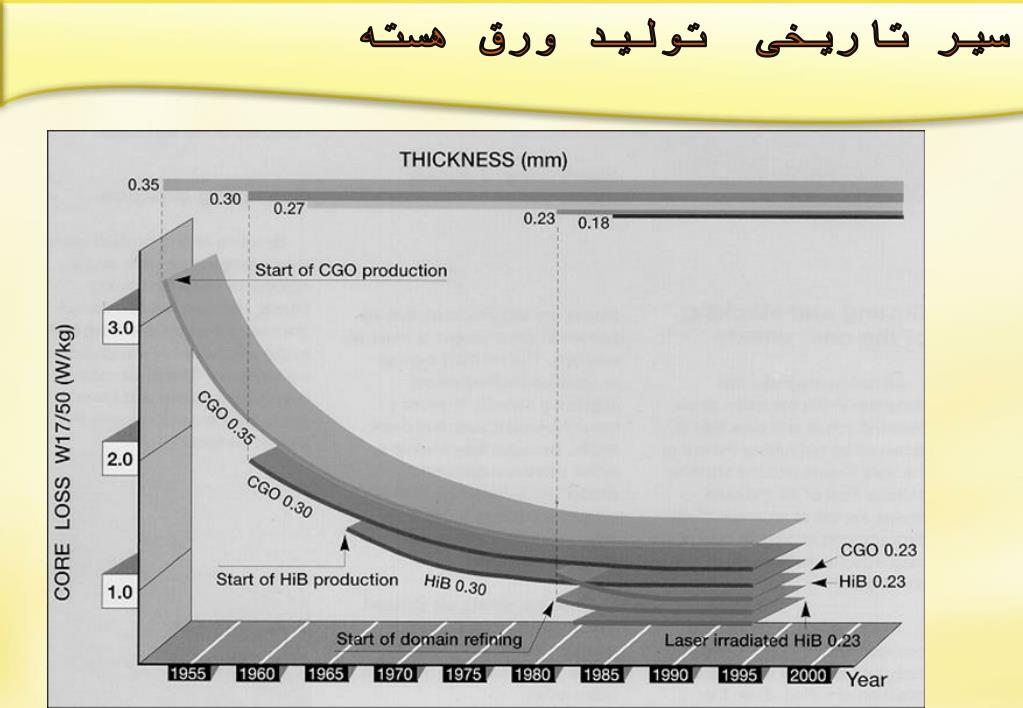

ورقهاي سيليكوني هسته ترانس و استفاده از ورقهاي G6 به جاي ورقهايG9 • دو روش مشخص برای محدود کردن تلفات ترانسفورماتورها وجود دارد: • 1- تعیین محدوده تلفات بار و بی باری (روش محدود کردن تلفات با اعداد استاندارد از جمله استانداردDIN42500 ) • 2- محاسبه قیمت نهایی ترانسفورماتور با احتساب هزینه تلفات در طول عمر دستگاه

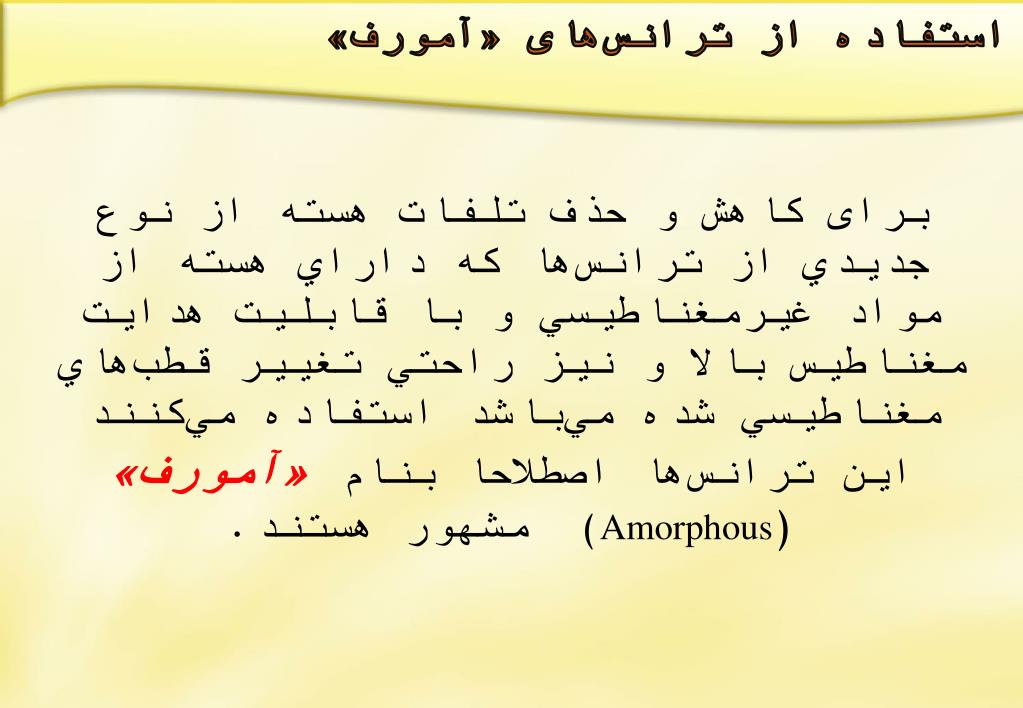

استفاده از ترانس‌های «آمورف» برای کاهش و حذف تلفات هسته از نوع جديدي از ترانس‌ها كه داراي هسته از مواد غيرمغناطيسي و با قابليت هدايت مغناطيس بالا و نيز راحتي تغيير قطب‌هاي مغناطيسي شده مي‌باشد استفاده مي‌كنند اين ترانس‌ها اصطلاحاً بنام «آمورف»(Amorphous) مشهور هستند.

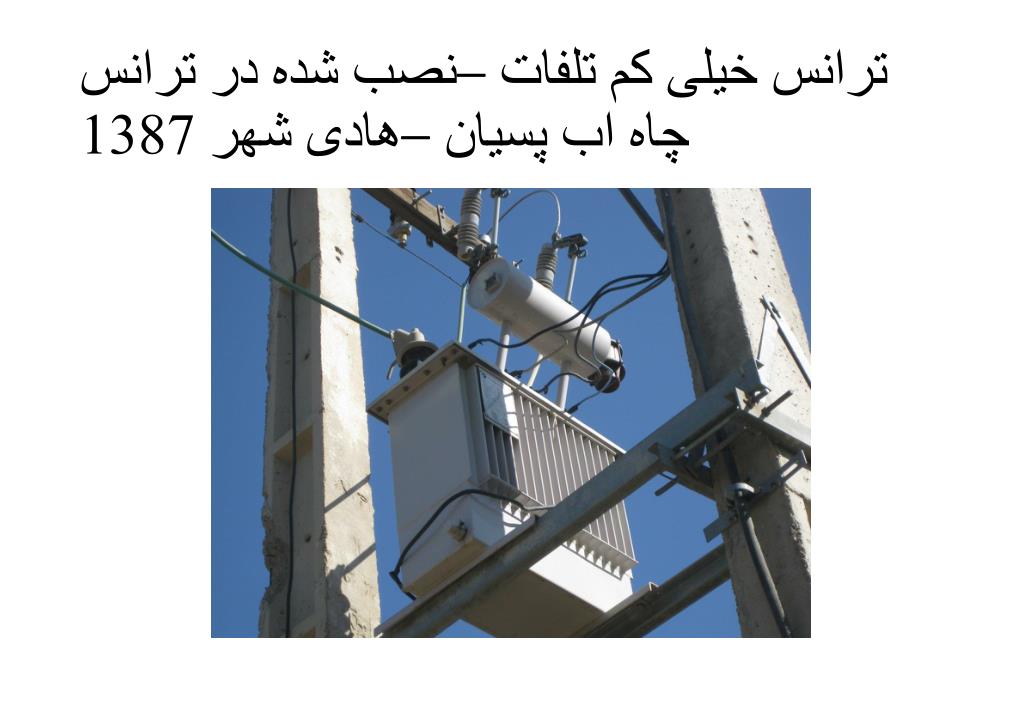

ترانس خیلی کم تلفات –نصب شده در ترانس چاه اب پسیان –هادی شهر 1387

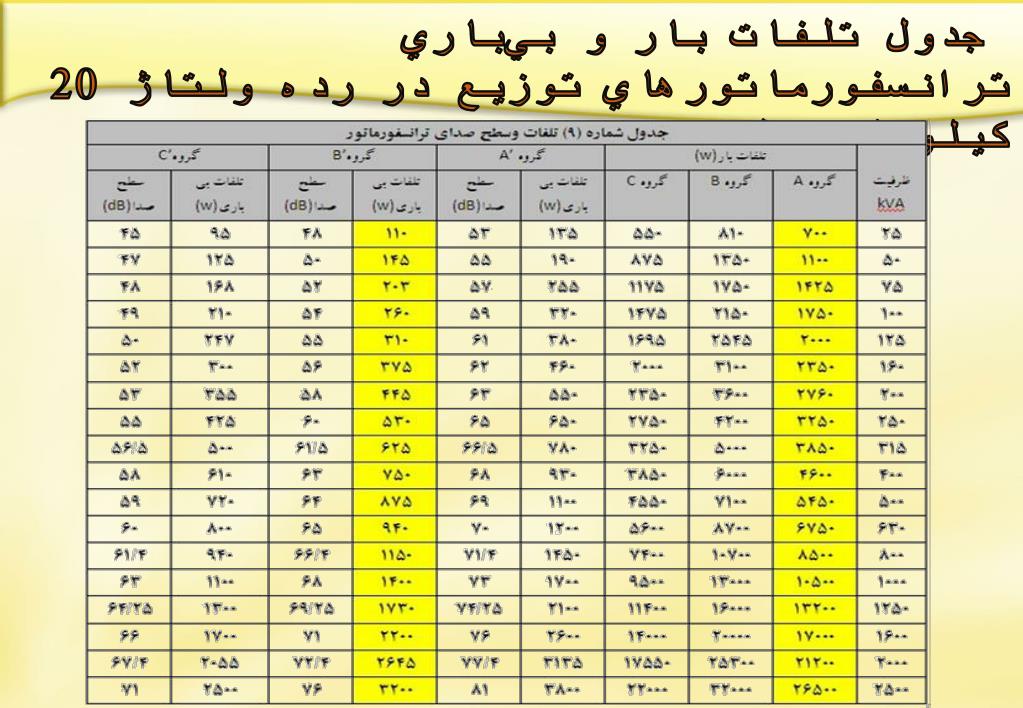

جدول تلفات بار و بي‌باري ترانسفورماتورهاي توزيع در رده ولتاژ 20 كيلوولت مطابق با استاندارد DIN42500

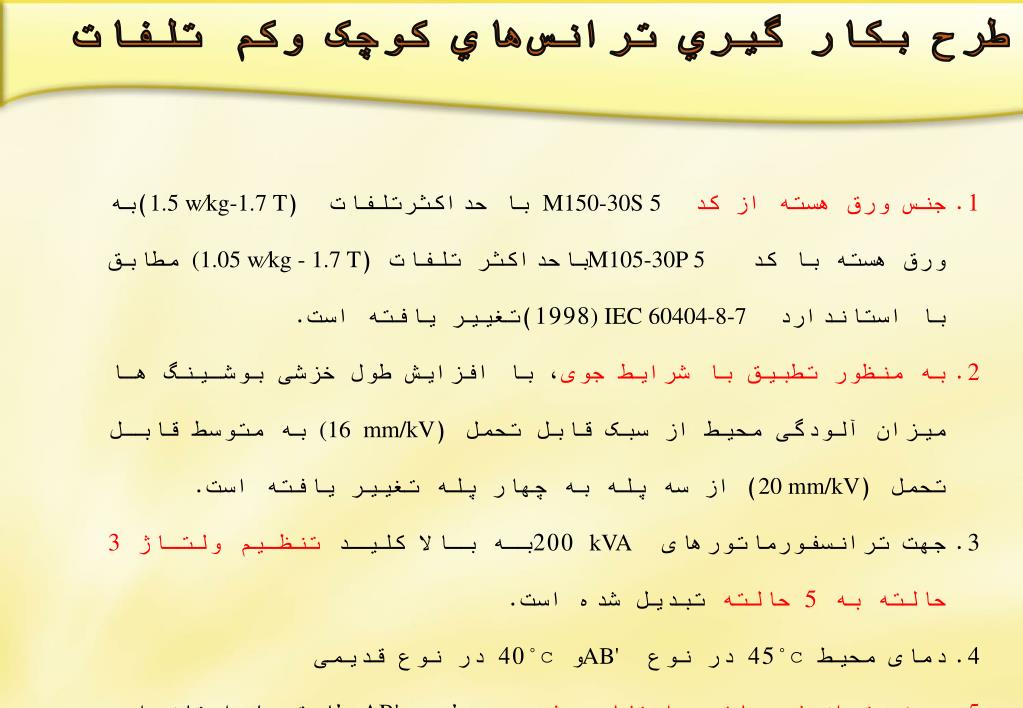

طرح بكار گيري ترانس‌هاي کوچک وكم تلفات • جنس ورق هسته از کد M150-30S 5 با حداکثرتلفات (1.5 w∕kg-1.7 T)به ورق هسته با کد M105-30P 5باحداکثر تلفات (1.05 w∕kg - 1.7 T) مطابق با استاندارد (1998) IEC 60404-8-7تغيير يافته است. • به منظور تطبیق با شرایط جوی، با افزایش طول خزشی بوشینگ ها میزان آلودگی محیط از سبک قابل تحمل (16 mm/kV) به متوسط قابل تحمل (20 mm/kV) از سه پله به چهار پله تغییر یافته است. • جهت ترانسفورماتورهای 200 kVAبه بالا کلید تنظیم ولتاژ 3 حالته به 5 حالته تبدیل شده است. • دمای محیط 45˚c در نوع AB'و 40˚c در نوع قدیمی • روغن ترانسفورماتور استفاده شده در طرح AB' مطابق با استاندارد IEC 60296 می باشد

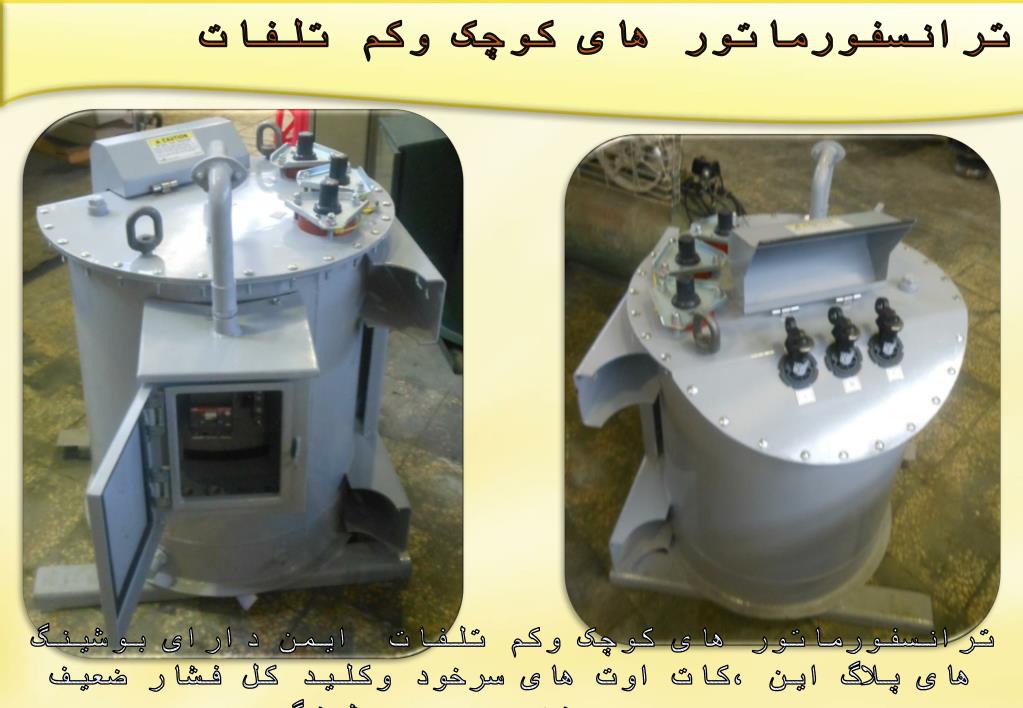

ترانسفورماتور های کوچک وکم تلفات • ترانسفورماتور های کوچک وکم تلفات ایمن دارای بوشینگ های پلاگ این ،کات اوت های سرخود وکلید کل فشار ضعیف بر روی بدنه –بدون بوشینگ

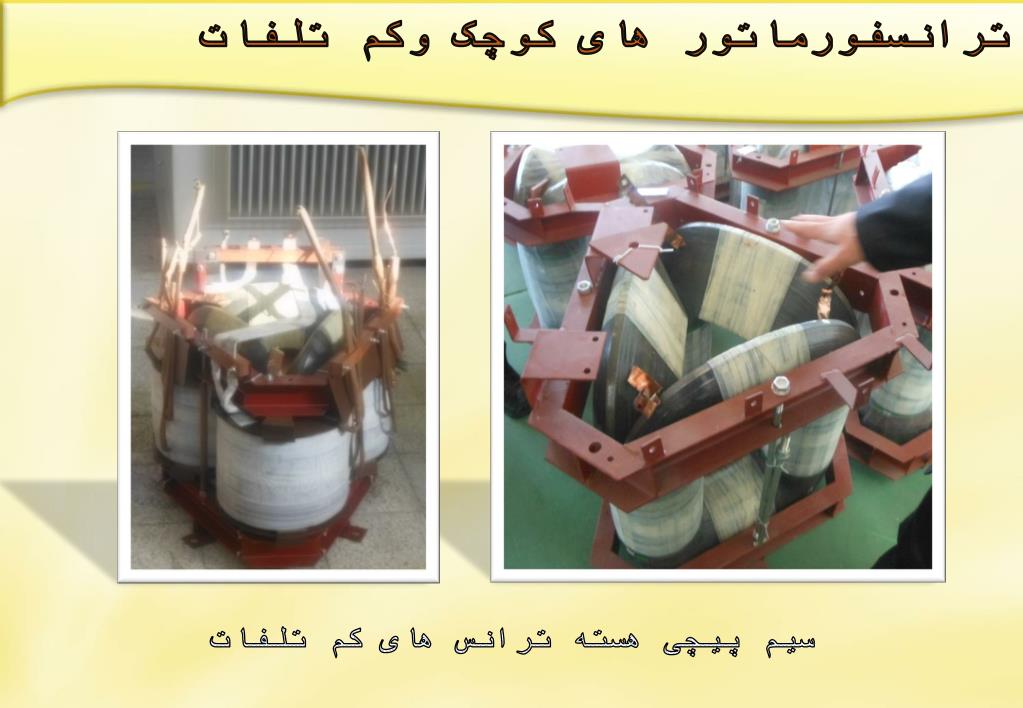

ترانسفورماتور های کوچک وکم تلفات • سیم پيچی هسته ترانس های کم تلفات
2-5- نظارت بر چرخه تولید سیم، کابل، یرآق آلات و ... در جهت احراز کیفیت DF تلفات در خطوط توزیع انرژی Is : جریان ابتدای خط (جریانارسالی) IR: جریان در انتهای خط ( جریان رسیده) r : مقاومت واحد طول L: طول خط توزیع DF: فاکتور توزیع

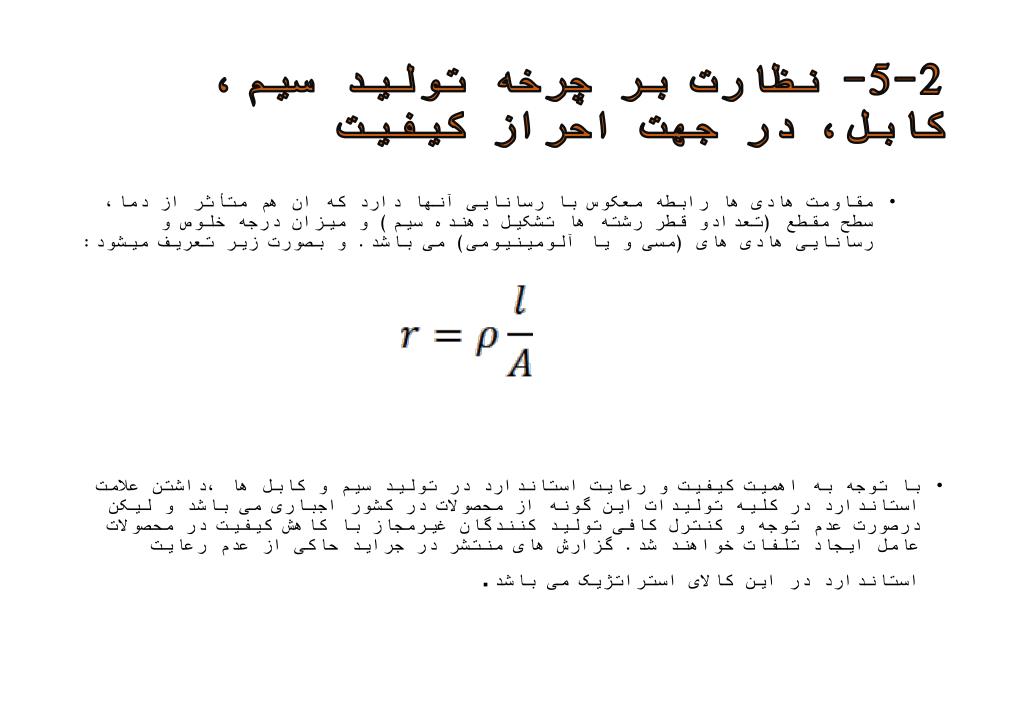

2-5- نظارت بر چرخه تولید سیم، کابل، در جهت احراز کیفیت • مقاومت هادی ها رابطه معکوس با رسانایی آنها دارد که ان هم متأثر از دما، سطح مقطع (تعدادو قطر رشته ها تشکیل دهنده سیم) و میزان درجه خلوص و رسانایی هادی های (مسی و یا آلومینیومی) می باشد. و بصورت زیر تعریف میشود: • با توجه به اهمیت کیفیت و رعایت استاندارد در تولید سیم و کابل ها ،داشتن علامت استاندارد در کلیه تولیدات این گونه از محصولات در کشور اجباری می باشد و لیکن درصورت عدم توجه و کنترل کافی تولید کنندگان غیرمجاز با کاهش کیفیت در محصولات عامل ایجاد تلفات خواهند شد. گزارش های منتشر در جراید حاکی از عدم رعایت استاندارد در این کالای استراتژیک می باشد.
2-5- نظارت بر چرخه تولید سیم، کابل، در جهت احراز کیفیت

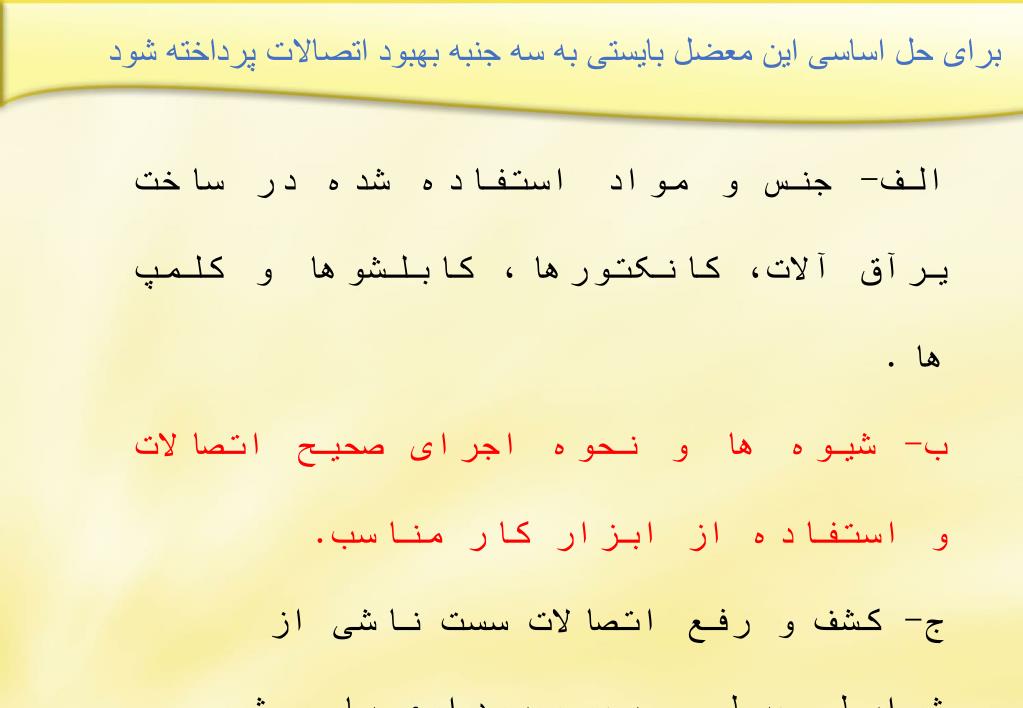

برای حل اساسی این معضل بایستی به سه جنبه بهبود اتصالات پرداخته شود الف- جنس و مواد استفاده شده در ساخت یرآق آلات، کانکتورها، کابلشوها و کلمپ ها. ب- شیوه ها و نحوه اجرای صحیح اتصالات و استفاده از ابزار کار مناسب. ج- کشف و رفع اتصالات سست ناشی از شرایط محیطی و بهره برداری با روش ترموگرافی

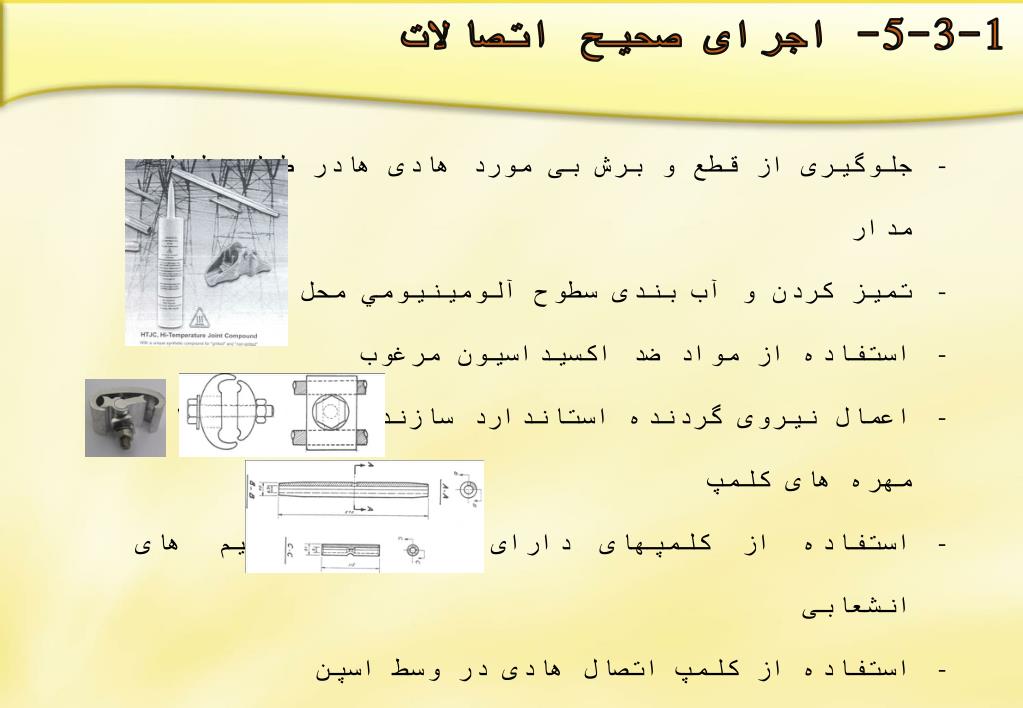

1-3-5- اجرای صحیح اتصالات • جلوگیری از قطع و برش بی مورد هادی هادر طول خطوط و مدار • تميز كردن و آب بندی سطوح آلومينيومي محل اتصال • استفاده از مواد ضد اکسیداسیون مرغوب • اعمال نیروی گردنده استاندارد سازنده برای پیچ ها و مهره های کلمپ • استفاده از کلمپهای دارای دوشیاره در سیم های انشعابی • استفاده از کلمپ اتصال هادی در وسط اسپن

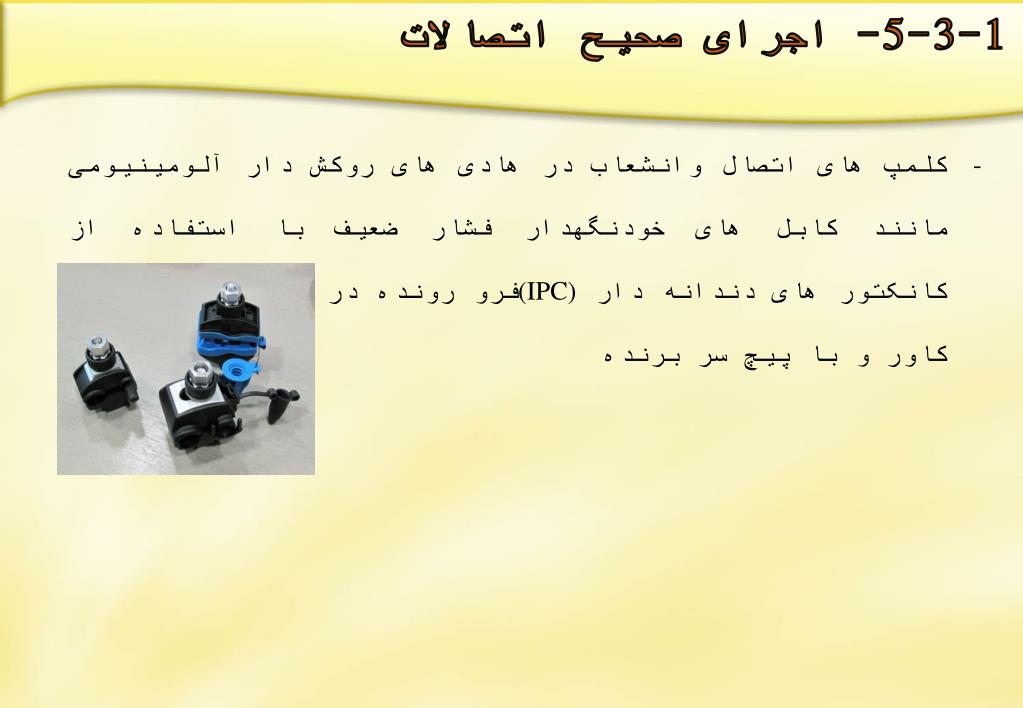

1-3-5- اجرای صحیح اتصالات • کلمپ های اتصال وانشعاب در هادی های روکش دار آلومینیومی مانند کابل های خودنگهدار فشار ضعیف با استفاده از کانکتور های دندانه دار (IPC)فرو رونده در روکش عایق دارای کاور و با پیچ سر برنده

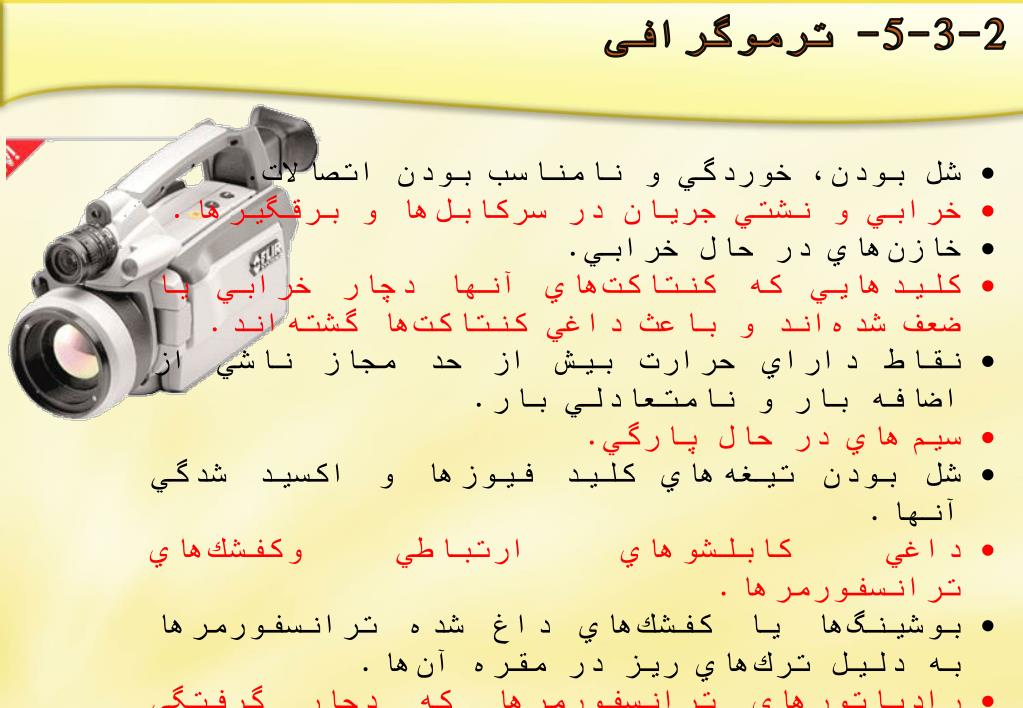

2-3-5- ترموگرافی • شل بودن، خوردگي و نامناسب بودن اتصالات. • خرابي و نشتي جريان در سركابل‌ها و برقگيرها. • خازن‌هاي در حال خرابي. • كليدهايي كه كنتاكت‌هاي آنها دچار خرابي يا ضعف شده‌اند و باعث داغي كنتاكت‌ها گشته‌اند. • نقاط داراي حرارت بيش از حد مجاز ناشي از اضافه بار و نامتعادلي بار. • سيم‌هاي در حال پارگي. • شل بودن تيغه‌هاي كليد فيوزها و اكسيد شدگي آنها. • داغي كابلشوهاي ارتباطي وكفشك‌هاي ترانسفورمرها. • بوشينگ‌ها يا كفشك‌هاي داغ شده ترانسفورمرها به دليل ترك‌هاي ريز در مقره آنها. • رادياتورهاي ترانسفورمرها كه دچار گرفتگي شده‌اند و هم‌چنين جهت مشخص نمودن سطح روغن در محفظه ترانسفورمر.

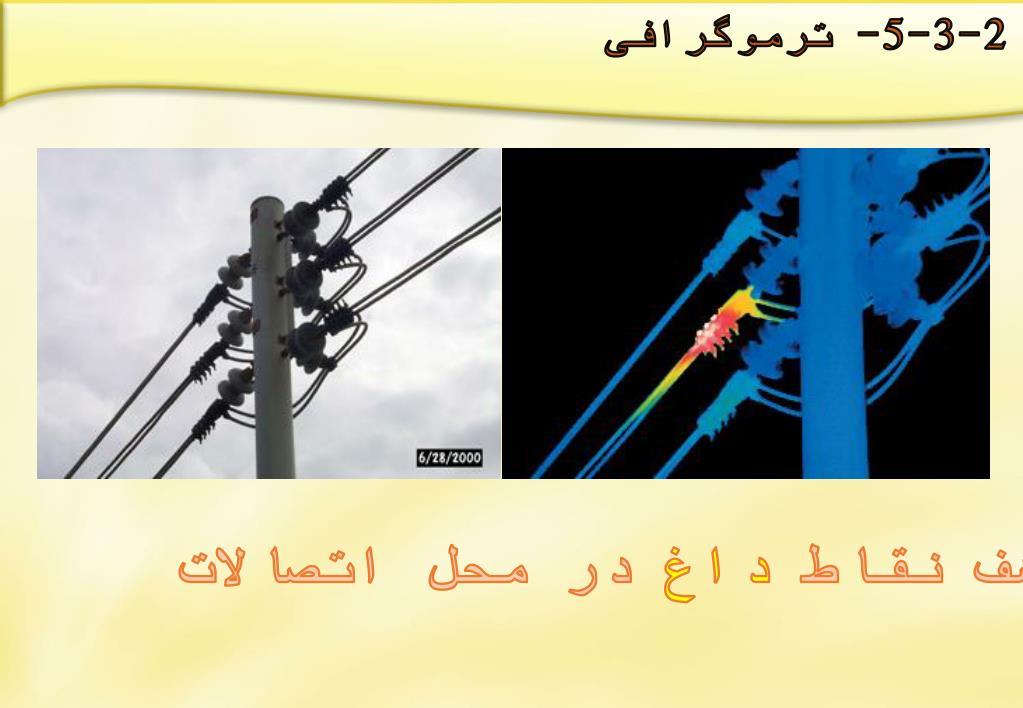

2-3-5- ترموگرافی كشف نقاط داغ در محل اتصالات
