  1. VRD GIS-analyser • Ole Jørgensen • Natur- og Vandmiljøafdelingen • Fyns Amt

  2. VRD GIS-analyser Oplandsgrænser til vandområder (waterbodies) Gruppering af vandområder efter typologi Kvælstofbelastning af vandområder Anvendt software: ArcEditor 8.3 med Spatial Analyst extension

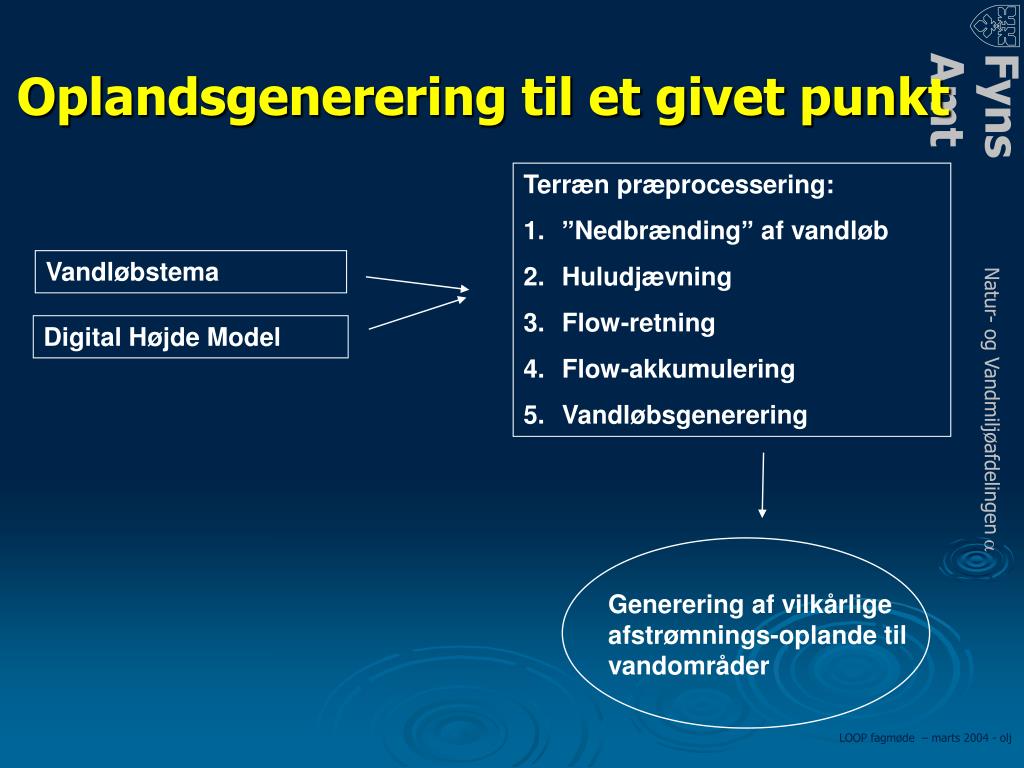

  3. Oplandsgenerering til et givet punkt • Terræn præprocessering: • ”Nedbrænding” af vandløb • Huludjævning • Flow-retning • Flow-akkumulering • Vandløbsgenerering Vandløbstema Digital Højde Model Generering af vilkårlige afstrømnings-oplande til vandområder

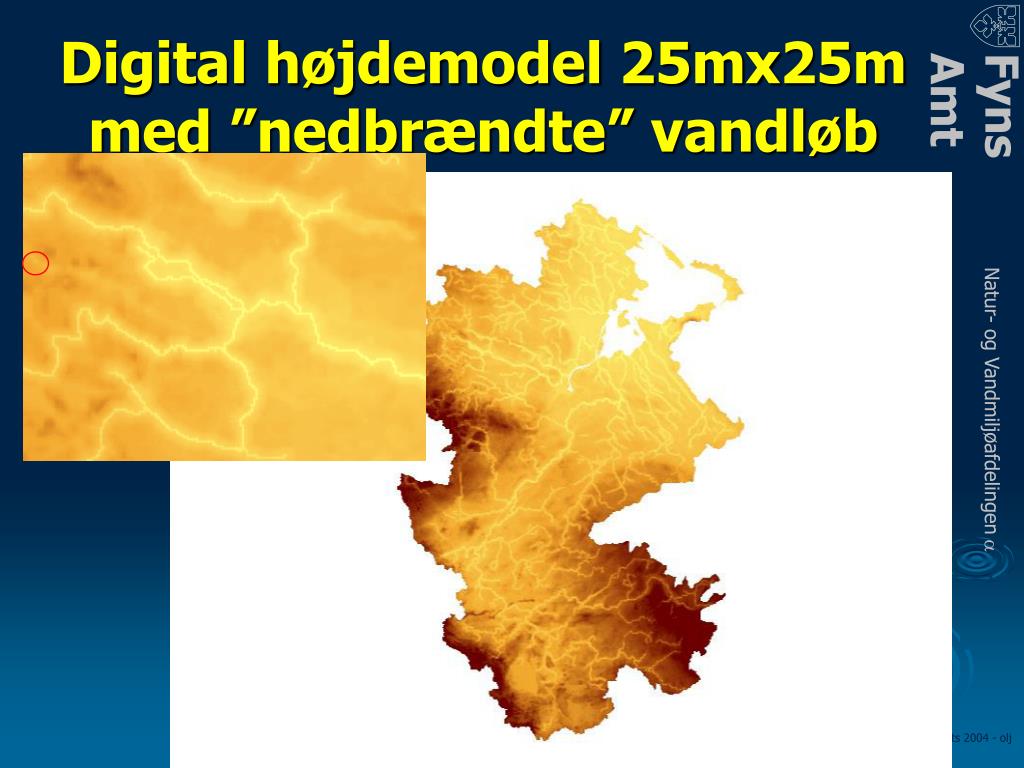

  4. Digital højdemodel 25mx25m med ”nedbrændte” vandløb

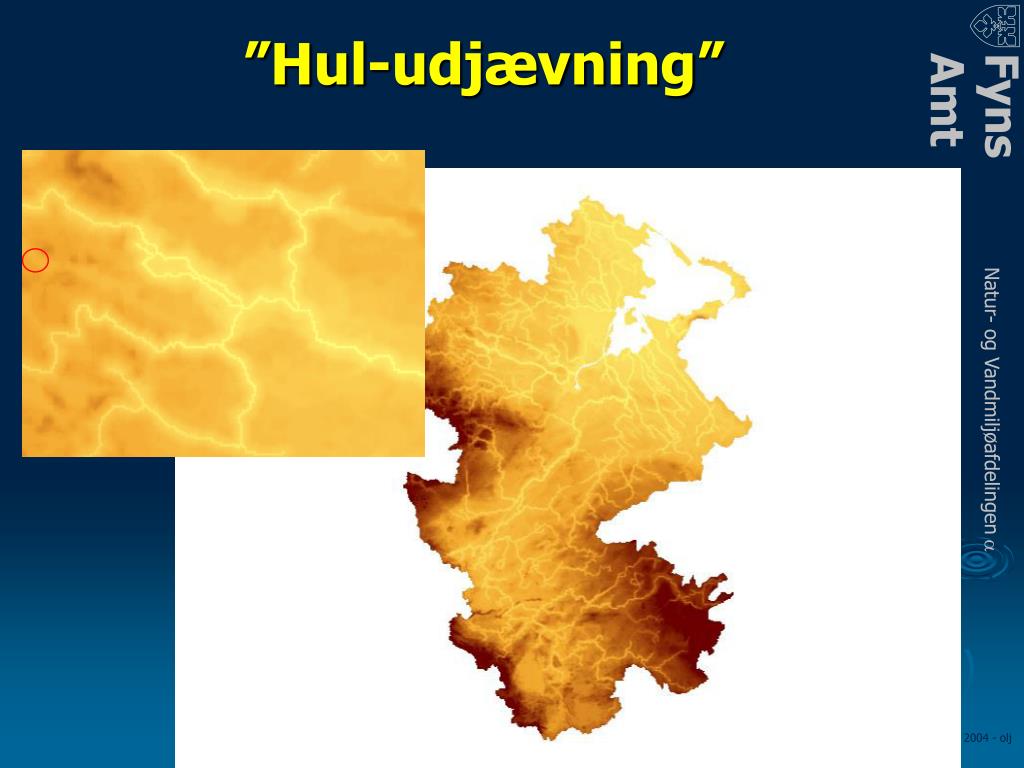

  5. ”Hul-udjævning”

  6. Flow-retning. 8 muligheder.

  7. Vandløbsgenerering ”600”

  8. Oplande til 3 stationer

  9. VRD typologi, vandløb • Typologi - gruppering efter naturgivne referenceforhold Fald (m/km) <0.3 0.3-0.6 2.5-10 >10

  10. Flow-retning i vandløb • Strahler orden - beregning

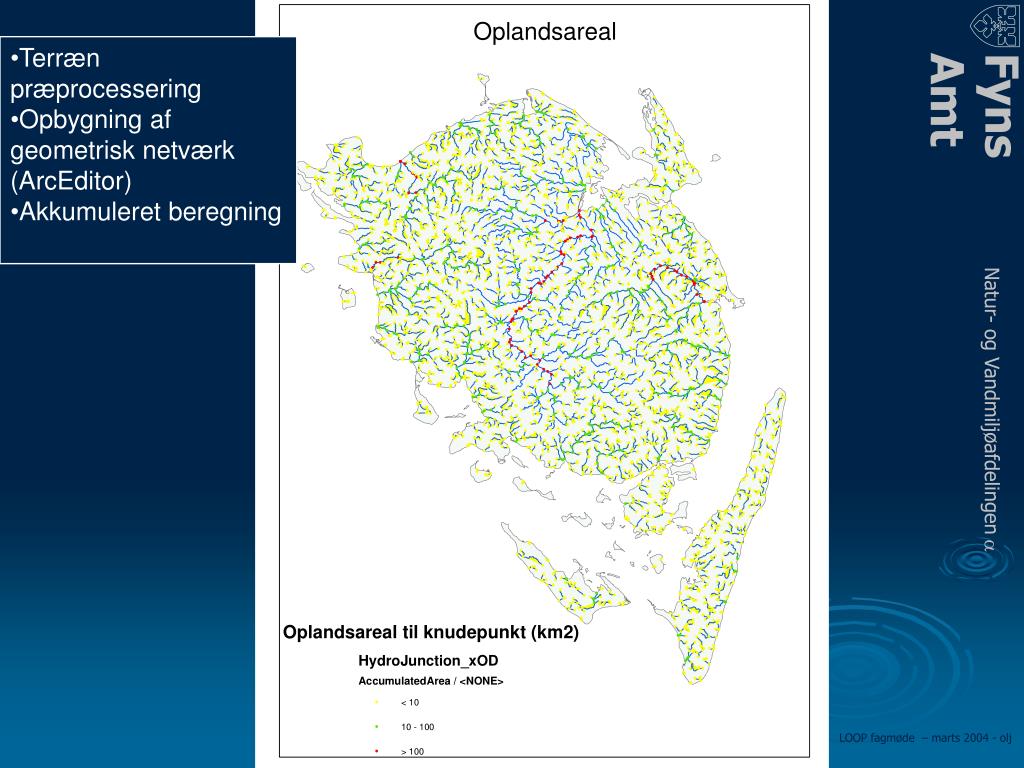

  11. Terræn præprocessering • Opbygning af geometrisk netværk (ArcEditor) • Akkumuleret beregning

  12. Terræn præprocessering • Opbygning af geometrisk netværk (ArcEditor) • Akkumuleret beregning

  13. Opsplitning af vandløbslinier i stykker af max 2 km længde • Hældningsberegning

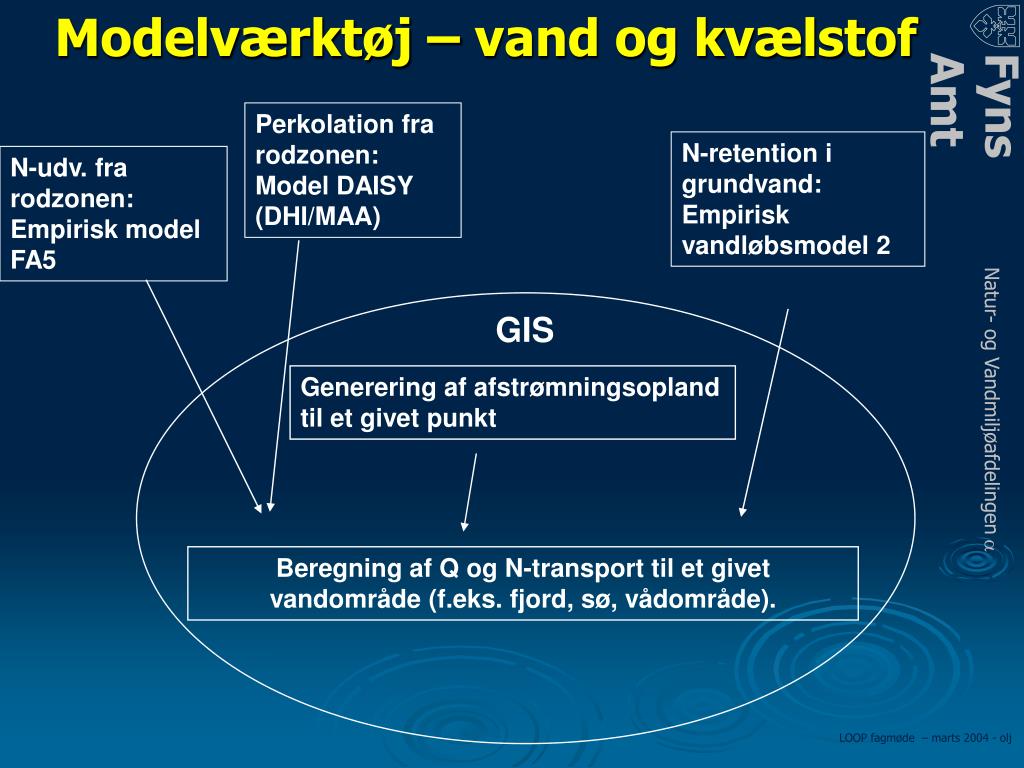

  14. Modelværktøj – vand og kvælstof Perkolation fra rodzonen: Model DAISY (DHI/MAA) N-retention i grundvand: Empirisk vandløbsmodel 2 N-udv. fra rodzonen: Empirisk model FA5 GIS Generering af afstrømningsopland til et givet punkt Beregning af Q og N-transport til et givet vandområde (f.eks. fjord, sø, vådområde).

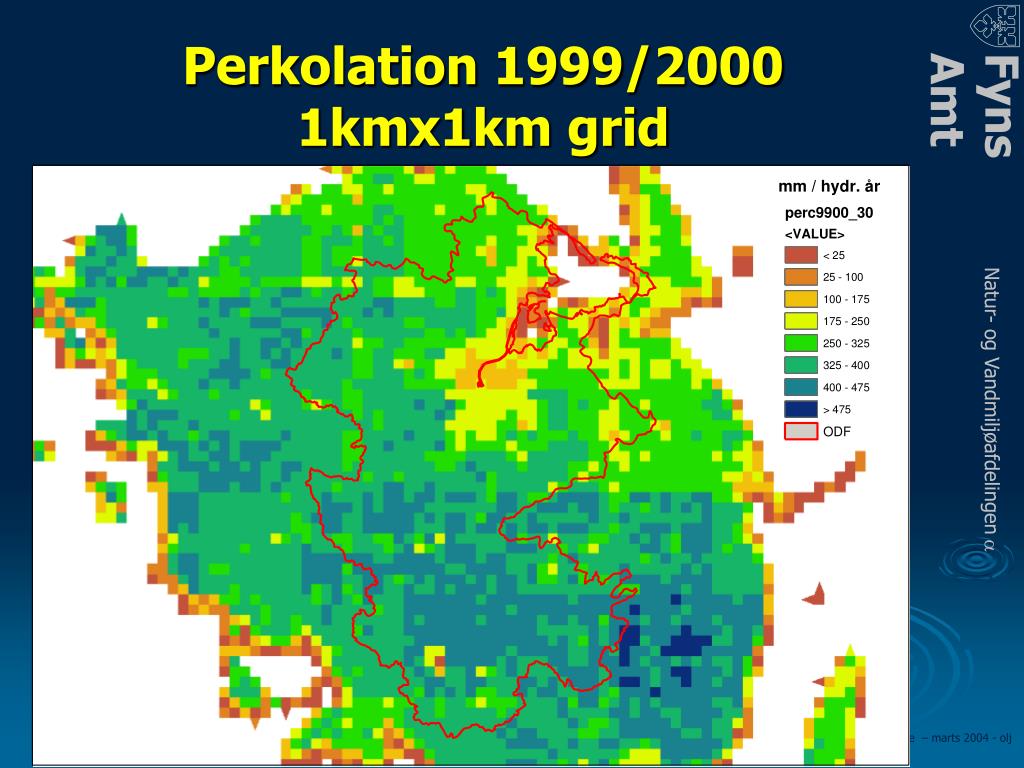

  15. Perkolation 1999/20001kmx1km grid

  16. Tilførselaf husdyrgødning Kg N / ha pr. markblok.

  17. 6 stationsmarker, Lillebæk. Model FA-5 Hvert punkt er gns. af data fra 6 stationsmarker for hvert hydrologisk år i perioden 1990/1991-2001/2002

  18. N-udvaskning

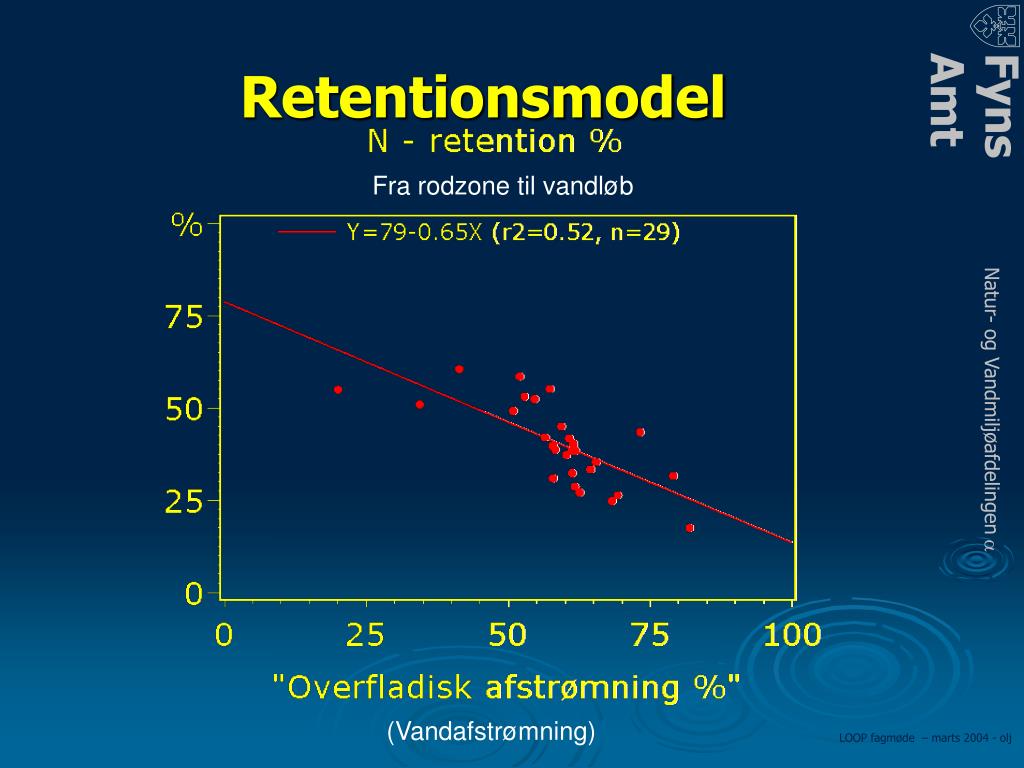

  19. Retentionsmodel Fra rodzone til vandløb (Vandafstrømning)

  20. N-retention (%) i 26 oplande

  21. Inddata-grids Perkolation N-udvaskning Spildevand Q Spildevand N N-retention Afstr. opl.

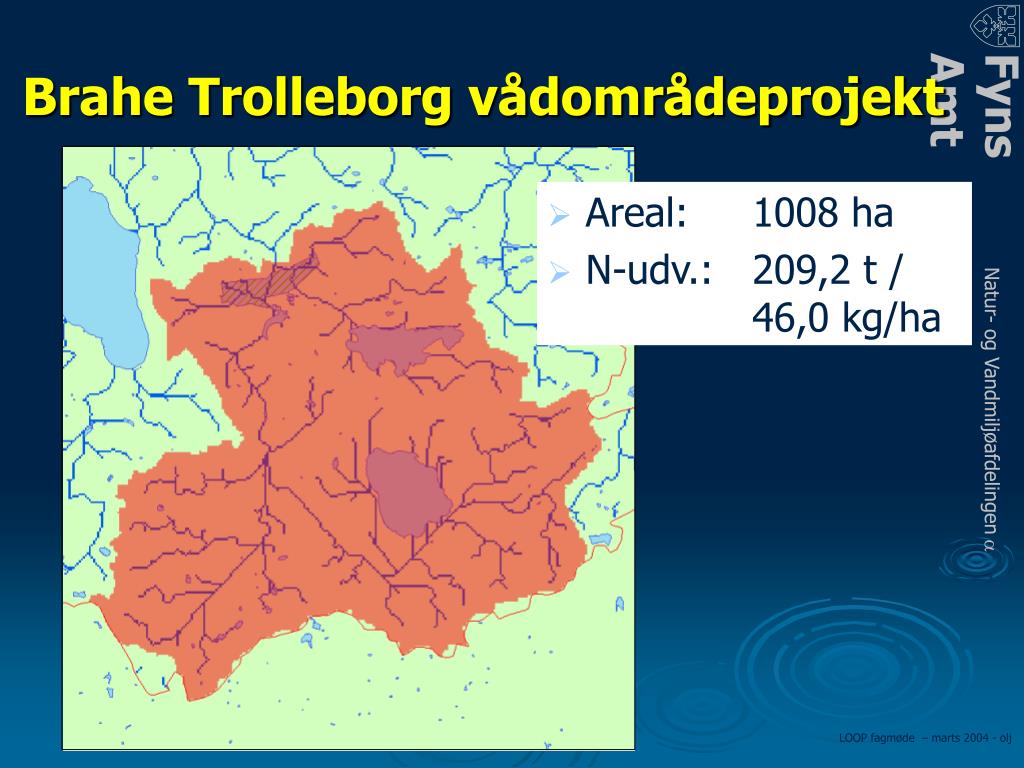

  22. Brahe Trolleborg vådområdeprojekt • Areal: 1008 ha • N-udv.: 209,2 t / 46,0 kg/ha
