1 / 19

第八章 漂白

第八章 漂白. 第一节 概述 一、目的：达到特定的白度要求 要求：少降解、白度稳定，环保。 理解漂白是蒸煮的继续。 二、漂白基本原理 1 、颜色：对特定光波的反射视觉结果。 2 、白度：对 457 nm 蓝色光波的反射率，实为亮度。 3 、白度单位：我国标准 SBD 白度仪，用％或称度； 美国标准用 GE ；北欧用 SCAN 。 4 、漂白方法：分氧化漂白、还原漂白； 溶出木素式漂白、保留木素式漂白；

manton
Download Presentation

第八章 漂白

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

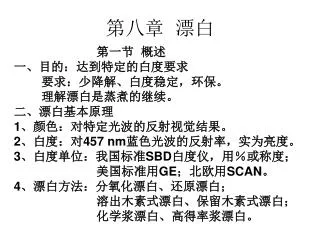

  1. 第八章 漂白 第一节 概述 一、目的：达到特定的白度要求 要求：少降解、白度稳定，环保。 理解漂白是蒸煮的继续。 二、漂白基本原理 1、颜色：对特定光波的反射视觉结果。 2、白度：对457 nm蓝色光波的反射率，实为亮度。 3、白度单位：我国标准SBD白度仪，用％或称度； 美国标准用GE；北欧用SCAN。 4、漂白方法：分氧化漂白、还原漂白； 溶出木素式漂白、保留木素式漂白； 化学浆漂白、高得率浆漂白。

  2. 5、漂白符号表示法

  3. 6、漂白名词术语 有效氯、漂率、残氯、白度增值、漂损。 三、漂白方法的发展 1、高效；2、多段；3、环保：ECF→TCF。 第二节 化浆的次氯酸盐漂白 一、漂液的组成与性质 1、pH值 2、不稳定性： 遇酸、遇热分解 避免范围 选用范围

  4. 二、次氯酸盐的制备 过程相关因素通氯速度、温度、反应终点等。

  5. 三、H的漂白工艺 1、用氯量：视硬度和终点白度要求，4~10％。 2、pH值：开始﹥12，终点﹥8.5，否则损伤重。 3、温度：一般小于40℃。 4、浆浓度：有低、中、高浓，高浓时要注意混合和反应的均匀。 5、终点：时间判定、pH值判定、残氯判定。 四、漂白设备：漂白机、漂白塔。 五、基本性能：漂液自制，成本低，操作简单，白度增值有限度，漂损大，污染。

  6. 第三节 化浆的多段漂白 多段：合理组合，段数并非越多越好。 介绍CEH和CEHD。 一、氯化C的工艺 1、用量：占总的60~70％。 2、浓度；宜低浓，3~4 ％。 3、pH值：1~3，自行达到。 4、温度：常温。 5、时间：1h左右。 二、E处理工艺 1、用量：~1 ％。 2、温度：70~80℃。 3、浓度：一般中高浓10~18 ％。 4、时间：约1h。

  7. CE组合原理：氯化木素和生成的醌易溶在热碱中。CE组合原理：氯化木素和生成的醌易溶在热碱中。 三、补充漂白： 1、H漂：比H单段漂的条件缓和很多，但纤维素也失去保护。 2、D漂工艺 ◆pH值：控制在酸性pH3~5； ◆温度：60~80℃； ◆用量：1~1.5％; ◆浓度：中高浓12~18％; ◆时间：3~4h。 D漂性能：对木素的选择性强，对碳水化合物损伤小，浆强度大，属不含元素氯的漂白。但酸性且漂液制备稍复杂。

  8. 3、P补充漂白工艺 ◆漂液组成：先溶解硫酸镁→与硅酸钠混合→与苛性钠混合→ 与双氧水混合→制成漂液。 各种成分的作用？ 各种成分的加入量参P310。 ◆用量：0.2~0.4％。 ◆浓度：中高浓。 ◆温度：60~70℃。 ◆时间：2~3 h。 ◆漂后中和处理：送中和灌，加二氧化硫。 P漂性能：属木素保留式漂白，氧化能力弱，白度增值小，对 碳水化合物损伤小，白度稳定性好。 补注：1、以上三种方法能否作为单独漂白？ 2、作为单独漂白时的工艺？

  9. 静态浆氯混合器 四、漂白设备 1、混合器 ◆浆氯混合器 涡轮式 螺旋桨式 它们的性能比较 多孔板式

  10. ◆辊式混合器：用于一般的漂液和纸浆的均匀混合。◆辊式混合器：用于一般的漂液和纸浆的均匀混合。

  11. 2、漂白塔 ◆升流塔 ◆降流塔 各用途？

  12. 第四节 高得率浆漂白 高得率浆不透明度高、松厚度和吸墨性能好，但强度低、 白度小是其要害。 为了保持高得率浆的基本特性，只能采用木素保留式的 漂白方法。 一、过氧化氢漂白：P漂 P漂工艺条件 H2O2：0.5~1.5％ NaOH：0.5~1.5％ Na2SiO3：5 pH：10~11 温度：60~70℃ 浓度：15~25 ％ 时间：2~3 h。 最后中和。 白度增值约12度。 漂前预处理：加螯合剂EDTA或DTPA处 理金属离子，防止对双氧水的催化分解。

  13. 二、还原漂白R：常用Na2S2O4 R漂工艺： pH值：4~6，如右图。 浓度：中低浓，高浓怕混入空气。 用量：1％ 温度：50~60 ℃ 时间：约1 h。 预处理：同上。 白度增值：10度左右。 为取得更大白度增值， 可采用PR漂。

  14. 第五节 纸浆白度的稳定 一、纸浆返黄因素 1、返黄值PC值： PC值大表示返黄厉害。 2、返黄因素： 木素和半纤维素； 受到破坏的纤维素； 造纸添加物； 漂白方法：单段与多段； 漂白剂：氧化电势高易返黄； 纤维素降解作用高易返黄； 漂后洗涤不净易返黄。 二、减少返黄措施 1、选用合适的方法与漂白剂 2、控制过程中对碳水化合物的损伤 3、加强漂洗 4、避免强干燥等。

  15. 第六节 漂白实例 一、化学草浆漂白实例 1、列举稻草浆CEH三段漂工艺 2、列举苇浆CEHD四段漂工艺 3、列举蔗渣浆浆CEHD四段漂工艺（P320表） 二、化学木浆漂白实例 1、列举一种CEH三段漂工艺 三、机木浆漂白实例 1、列举一种PR二段漂工艺

  16. 漂白流程图介绍：

  17. 第七节 漂白技术新发展 一、传统CEH和CEDED的改进 D/CEOD、C/DEODEO以及高温H漂。 二、低污染和无污染漂白技术 1、ECF：DEODD、OZEOD 2、TCF：OZP、OZEP、OZEZP等 其中O、Z、P是基本单元。 三、其它漂白新技术 1、置换漂白：动态漂白，后段漂液注入，前段的漂液抽出，像是置换。每段的时间短，每段抽出的滤液小部分排大部分循环利用。 2、生物漂白：利用生物酶除去木素。废水的COD、BOD均较低，则污染小。

  18. 第六、七章思考题 1、普通磨木浆的影响因素 2、机浆的特性 3、简说从GP、RMP、TMP、CTMP的发展。 4、简说TMP流程和主要工艺。 5、H漂工艺、性能 6、CEH漂工艺。 7、D、P漂工艺

More Related
