  1. 4.8单级蒸气压缩式 制冷实际循环

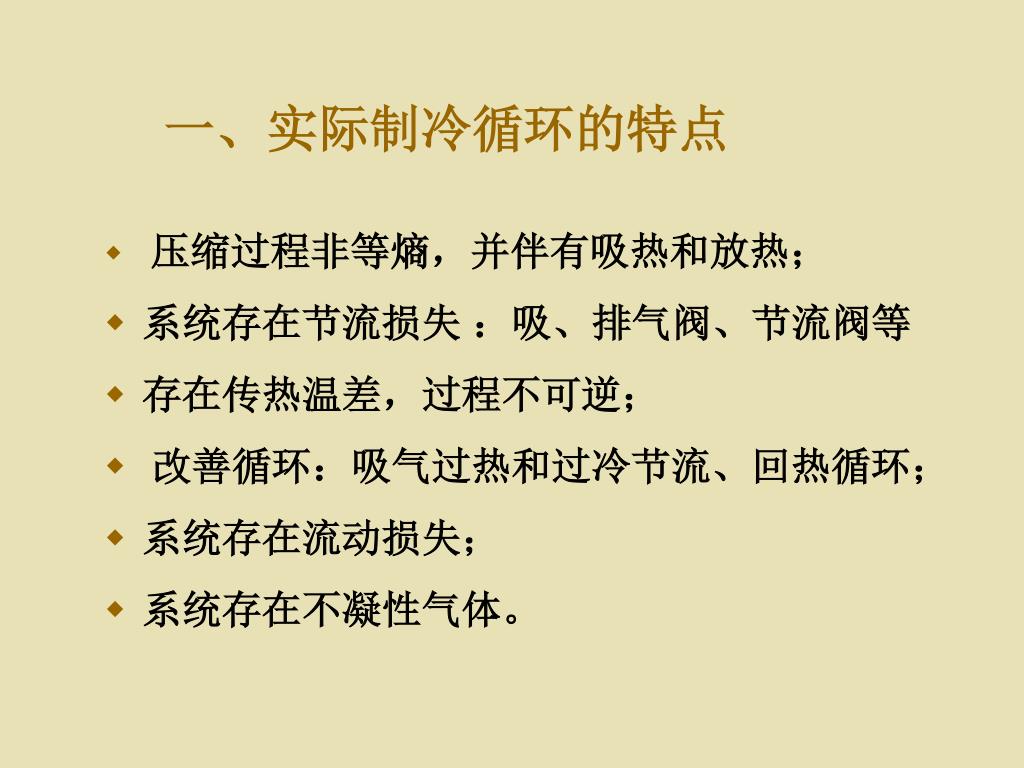

  2. 一、实际制冷循环的特点 • 压缩过程非等熵，并伴有吸热和放热； • 系统存在节流损失：吸、排气阀、节流阀等 • 存在传热温差，过程不可逆； • 改善循环：吸气过热和过冷节流、回热循环； • 系统存在流动损失； • 系统存在不凝性气体。

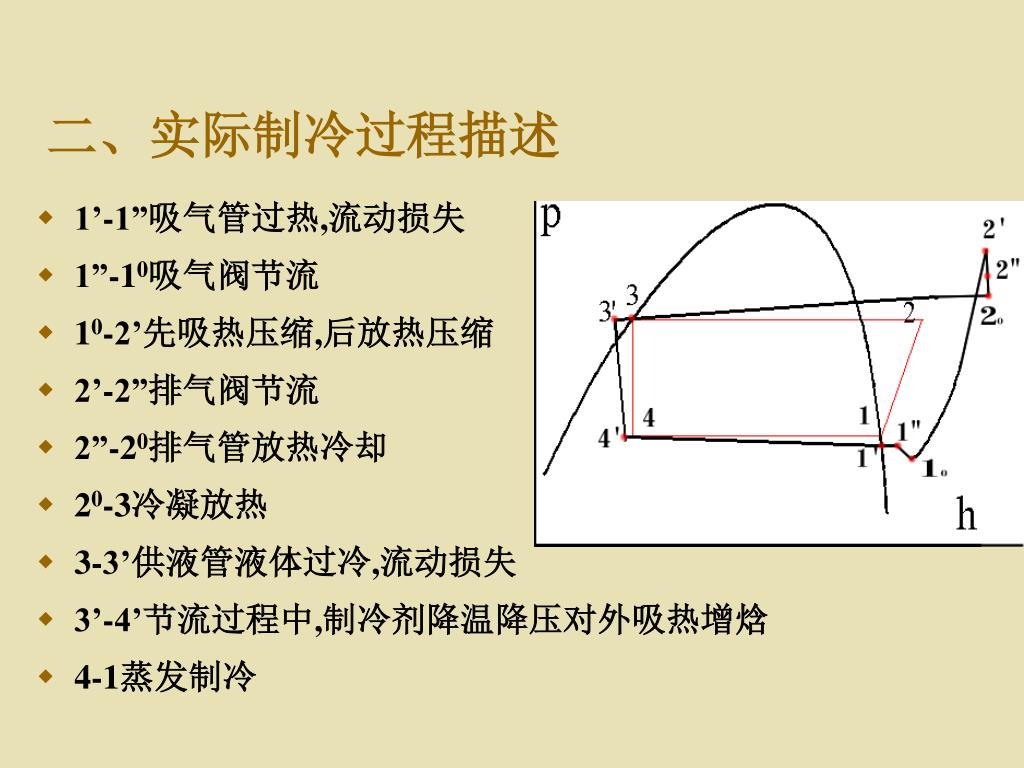

  3. 二、实际制冷过程描述 • 1’-1”吸气管过热,流动损失 • 1”-10吸气阀节流 • 10-2’先吸热压缩,后放热压缩 • 2’-2”排气阀节流 • 2”-20排气管放热冷却 • 20-3冷凝放热 • 3-3’供液管液体过冷,流动损失 • 3’-4’节流过程中,制冷剂降温降压对外吸热增焓 • 4-1蒸发制冷

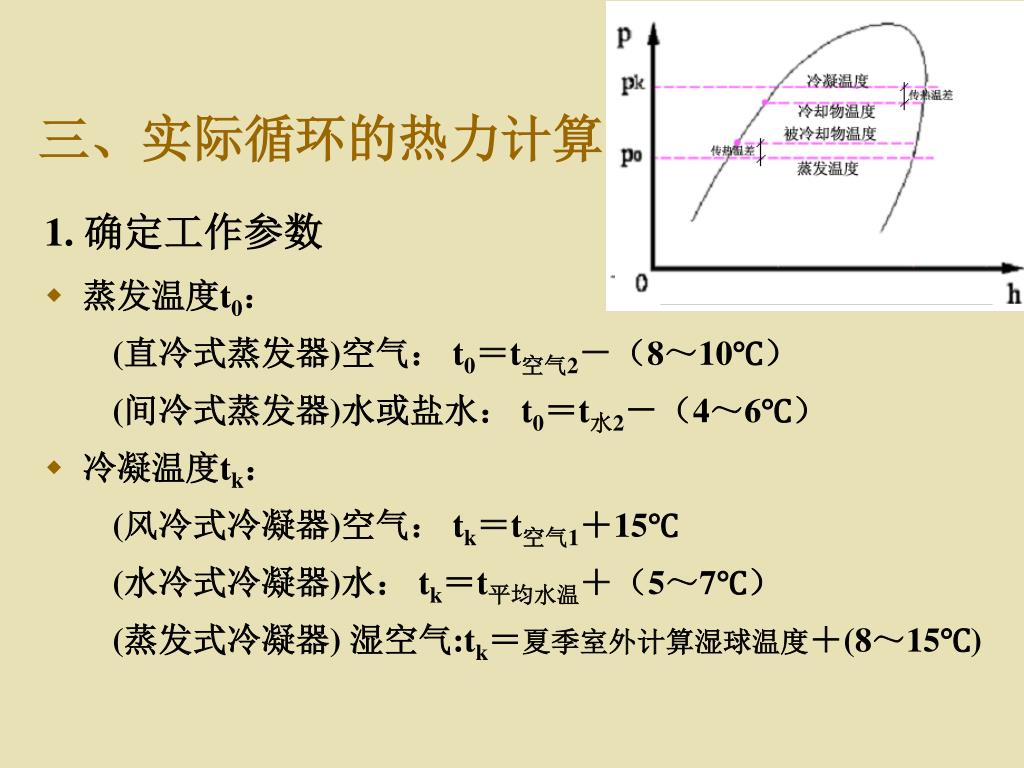

  4. 三、实际循环的热力计算 1. 确定工作参数 • 蒸发温度t0： (直冷式蒸发器)空气： t0＝t空气2－（8～10℃） (间冷式蒸发器)水或盐水： t0＝t水2－（4～6℃） • 冷凝温度tk： (风冷式冷凝器)空气： tk＝t空气1＋15℃ (水冷式冷凝器)水： tk＝t平均水温＋（5～7℃） (蒸发式冷凝器) 湿空气:tk＝夏季室外计算湿球温度＋(8～15℃)

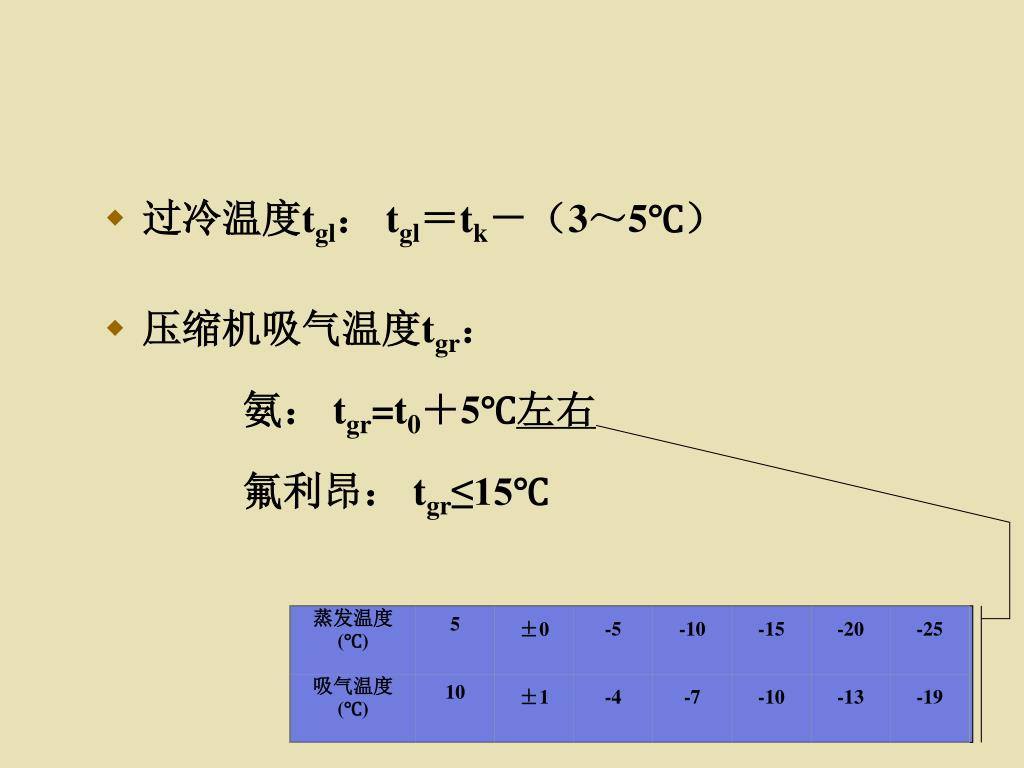

  5. 蒸发温度(℃) 5 ±0 -5 -10 -15 -20 -25 吸气温度(℃) 10 ±1 -4 -7 -10 -13 -19 • 过冷温度tgl： tgl＝tk－（3～5℃） • 压缩机吸气温度tgr： 氨： tgr=t0＋5℃左右 氟利昂： tgr≤15℃

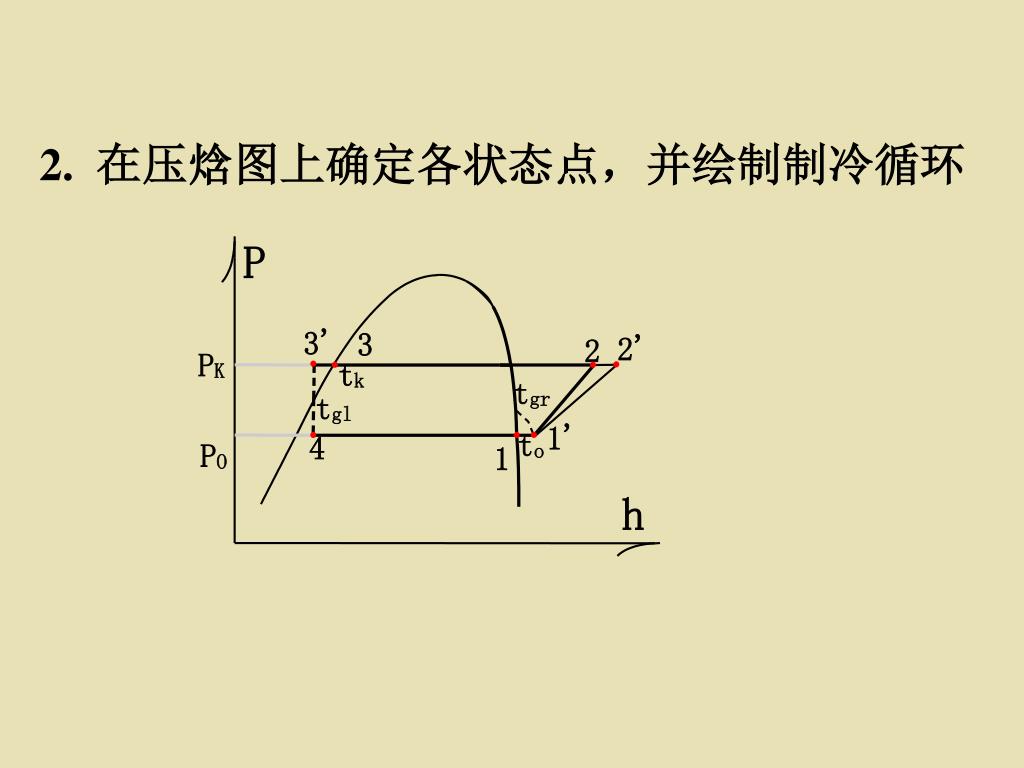

  6. 2. 在压焓图上确定各状态点，并绘制制冷循环

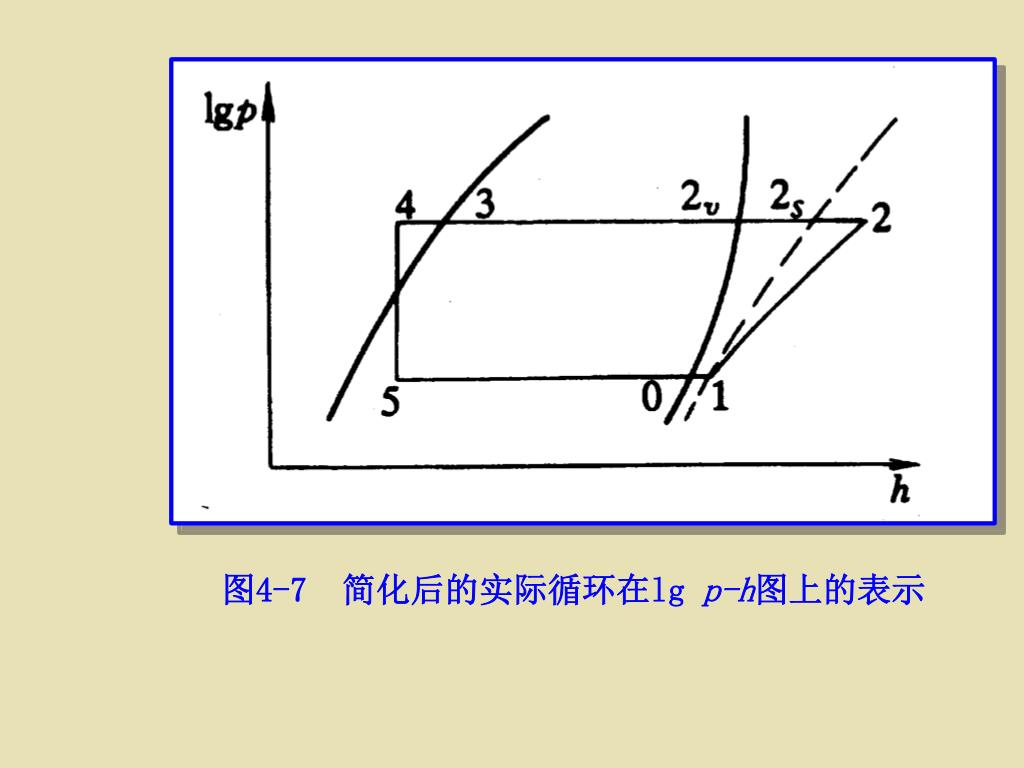

  7. 图4-7 简化后的实际循环在lg p-h图上的表示

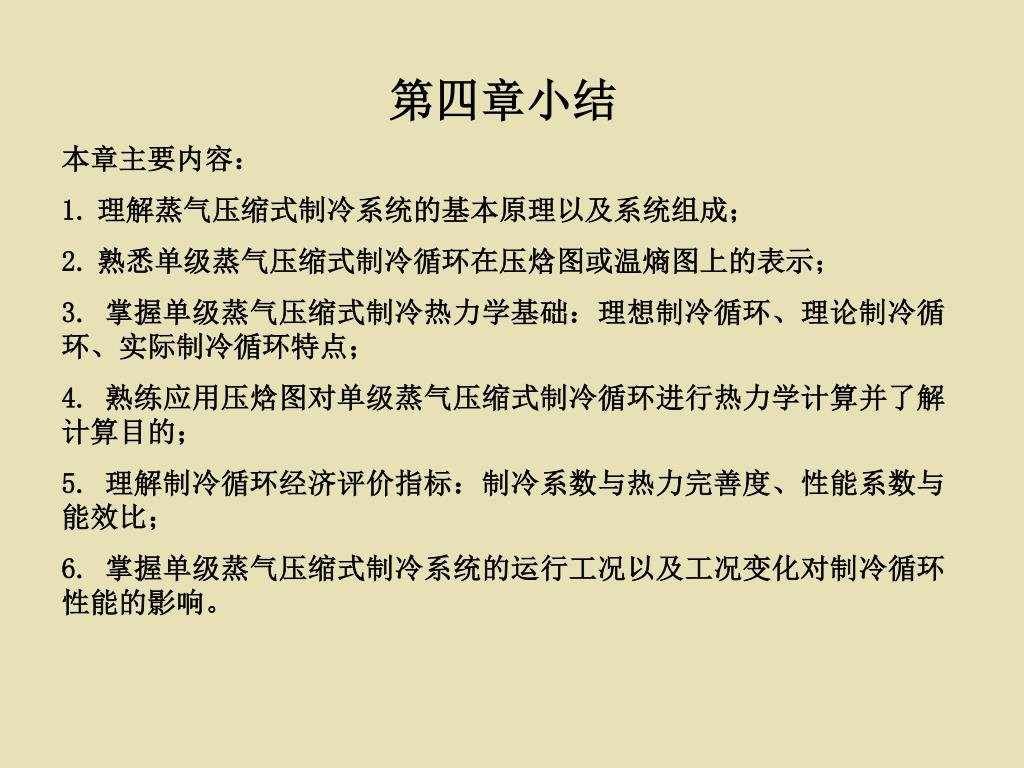

  8. 第四章小结 本章主要内容： 1.理解蒸气压缩式制冷系统的基本原理以及系统组成； 2.熟悉单级蒸气压缩式制冷循环在压焓图或温熵图上的表示； 3.掌握单级蒸气压缩式制冷热力学基础：理想制冷循环、理论制冷循环、实际制冷循环特点； 4.熟练应用压焓图对单级蒸气压缩式制冷循环进行热力学计算并了解计算目的； 5.理解制冷循环经济评价指标：制冷系数与热力完善度、性能系数与能效比； 6.掌握单级蒸气压缩式制冷系统的运行工况以及工况变化对制冷循环性能的影响。
