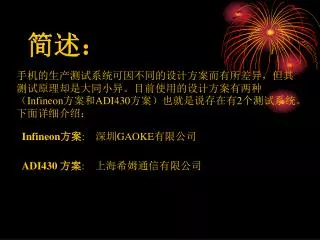

简述: 手机的生产测试系统可因不同的设计方案而有所差异,但其测试原理却是大同小异。目前使用的设计方案有两种(Infineon方案和ADI430方案)也就是说存在有2个测试系统。下面详细介绍: Infineon方案: 深圳GAOKE有限公司 ADI430 方案: 上海希姆通信有限公司

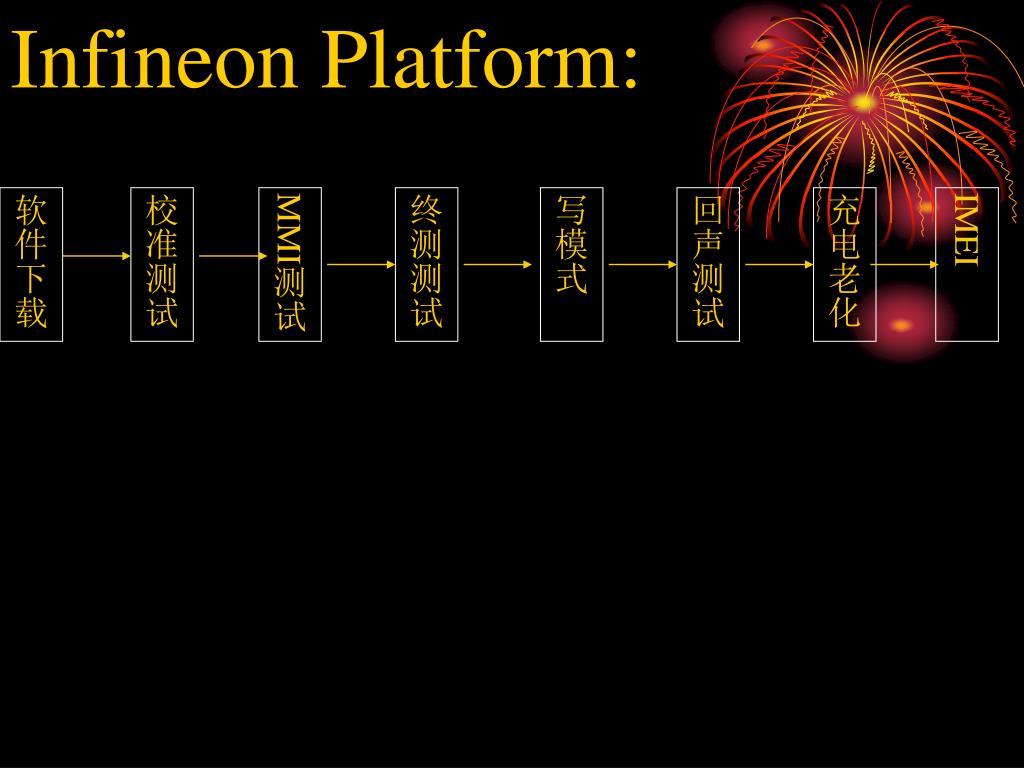

Infineon Platform: 软件下载 校准测试 MMI测试 终测测试 写模式 回声测试 充电老化 IMEI
软件下载: 电脑 电平转 换板 下载夹具 9pin 线 9pin 线 6V 电源 其作用是将软件通过夹具下载到手机板上的FLASH芯片上使手机板能正常工作。 下载程序操作: 程序文件位置在C:\ginwave\fastload目录下,主程序是 fastload.exe。打开主程序在Download control处选 Flash Download(只升级Flash)或 Flash+EEP Download( 重新搽除并下载新的资料), ports selection选择COM3, E-power选择 E-power1.5,download speed (下载速率)选460800, Number of phones(使用数量)选6, set up mode选 test mode(测试模式)或 normal mode(正常模式)。 正常生产时(员工操作)只需点击桌面上相对应的机型快捷方式图标即可 连接图示: 备注:电源要求是DC6V/500mA;电脑配置多串口下载卡一张,加密狗一个。

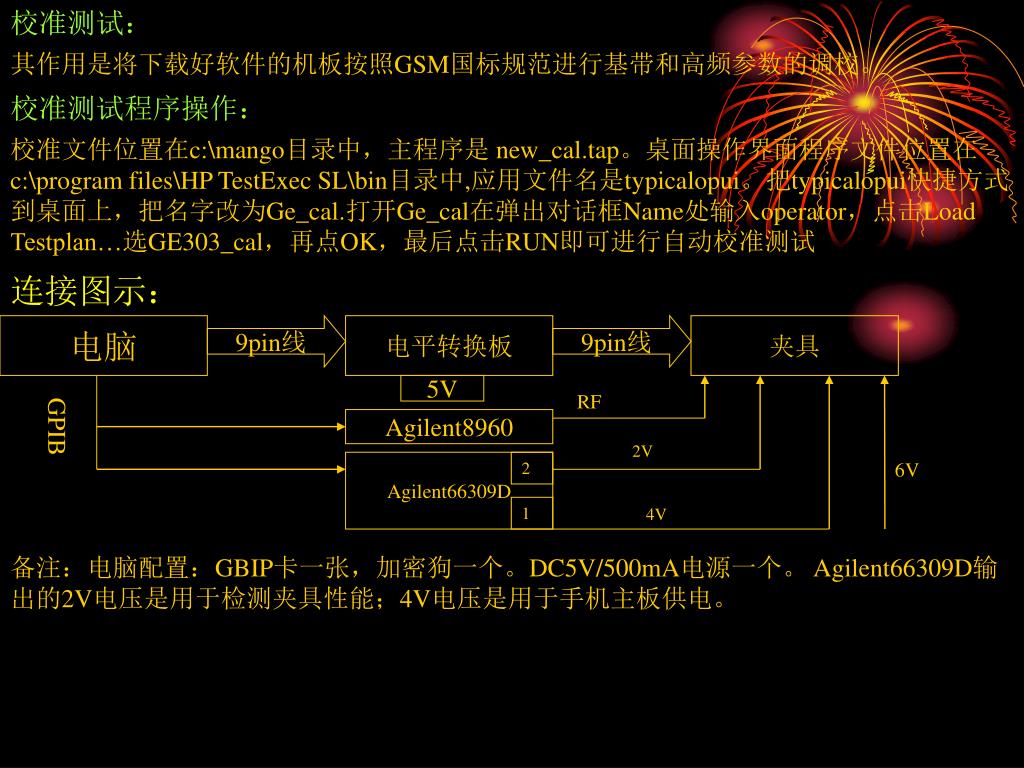

校准测试: 电脑 9pin线 电平转换板 9pin线 夹具 5V RF GPIB Agilent8960 2V Agilent66309D 2 6V 1 4V 其作用是将下载好软件的机板按照GSM国标规范进行基带和高频参数的调校。 校准测试程序操作: 校准文件位置在c:\mango目录中,主程序是 new_cal.tap。桌面操作界面程序文件位置在c:\program files\HP TestExec SL\bin目录中,应用文件名是typicalopui。把typicalopui快捷方式到桌面上,把名字改为Ge_cal.打开Ge_cal在弹出对话框Name处输入operator,点击Load Testplan…选GE303_cal,再点OK,最后点击RUN即可进行自动校准测试 连接图示: 备注:电脑配置:GBIP卡一张,加密狗一个。DC5V/500mA电源一个。 Agilent66309D输出的2V电压是用于检测夹具性能;4V电压是用于手机主板供电。
MMI测试: 电脑 电平转 换板 I/O接口 9pin 线 9pin 线 5V 电源 其作用是测试人和机所能用到的功能是否正常。检测I/O连接、显示功能、按键、振动等 测试程序操作: 文件位置在c:\mango\mmi 目录下,主程序文件名是mmi_gexxx.vxe。 打开主程序,点Link-com连接串口,再点击 vibrator测试振动功能,测完振动后接着测试按键功能, 再点击image测试全屏显示功能,测试完以上功能再翻盖两次检查翻盖是否有作用。 连接图示: 备注:电源要求是需要DC5V/500mA电源一个,电脑配置加密狗一个。
终测测试: 4V 电脑 9pin线 电平转换板 9pin线 夹具 5V RF GPIB Agilent8960 Agilent66309D 1 其作用是检验校准好的手机是否符合GSM国标规范。 校准测试程序操作: 终测文件位置在c:\mango目录中,主程序是vetch_ftest.tap。桌面操作界面程序文件位置在c:\program files\HP TestExec SL\bin目录中,应用文件名是typicalopui。把typicalopui快捷方式到桌面上,把名字改为Ge_cal.打开Ge_cal在弹出对话框Name处输入operator,点击Load Testplan…选f_test,再点OK,最后点击RUN即可进行自动测试 连接图示: 备注:电源要求是需要DC5V/500mA电源一个,电脑配置加密狗一个。 Agilent66309D输出的4V电压供手机电源。

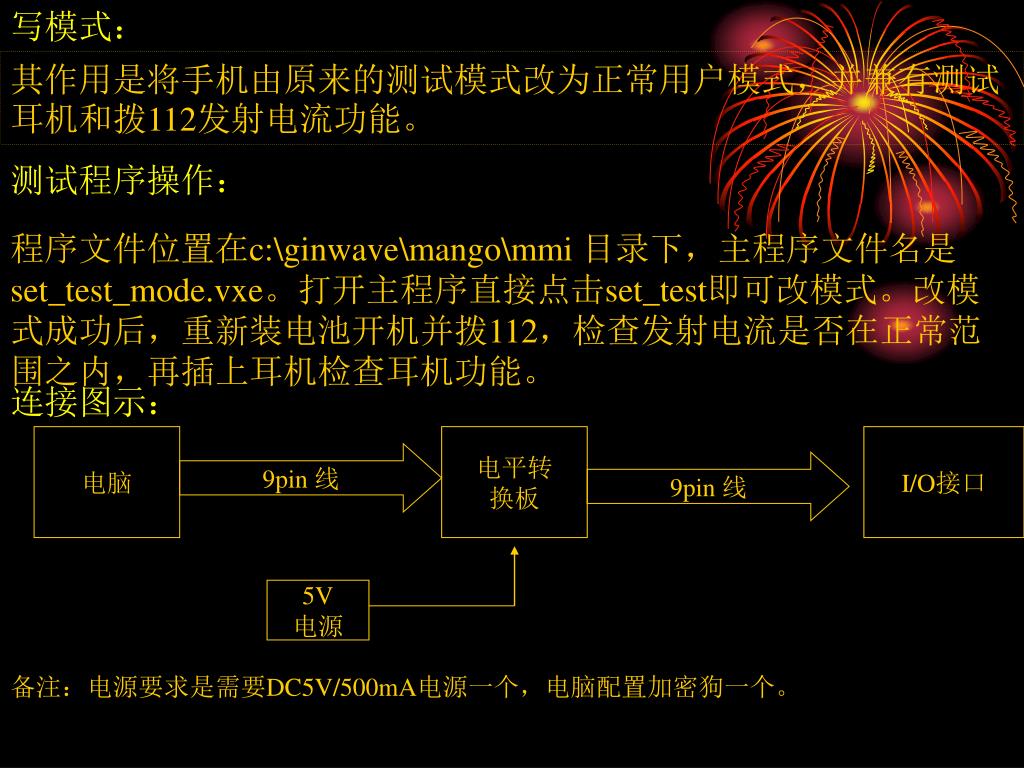

写模式: 电脑 电平转 换板 I/O接口 9pin 线 9pin 线 5V 电源 其作用是将手机由原来的测试模式改为正常用户模式,并兼有测试耳机和拨112发射电流功能。 测试程序操作: 程序文件位置在c:\ginwave\mango\mmi 目录下,主程序文件名是set_test_mode.vxe。打开主程序直接点击set_test即可改模式。改模式成功后,重新装电池开机并拨112,检查发射电流是否在正常范围之内,再插上耳机检查耳机功能。 连接图示: 备注:电源要求是需要DC5V/500mA电源一个,电脑配置加密狗一个。

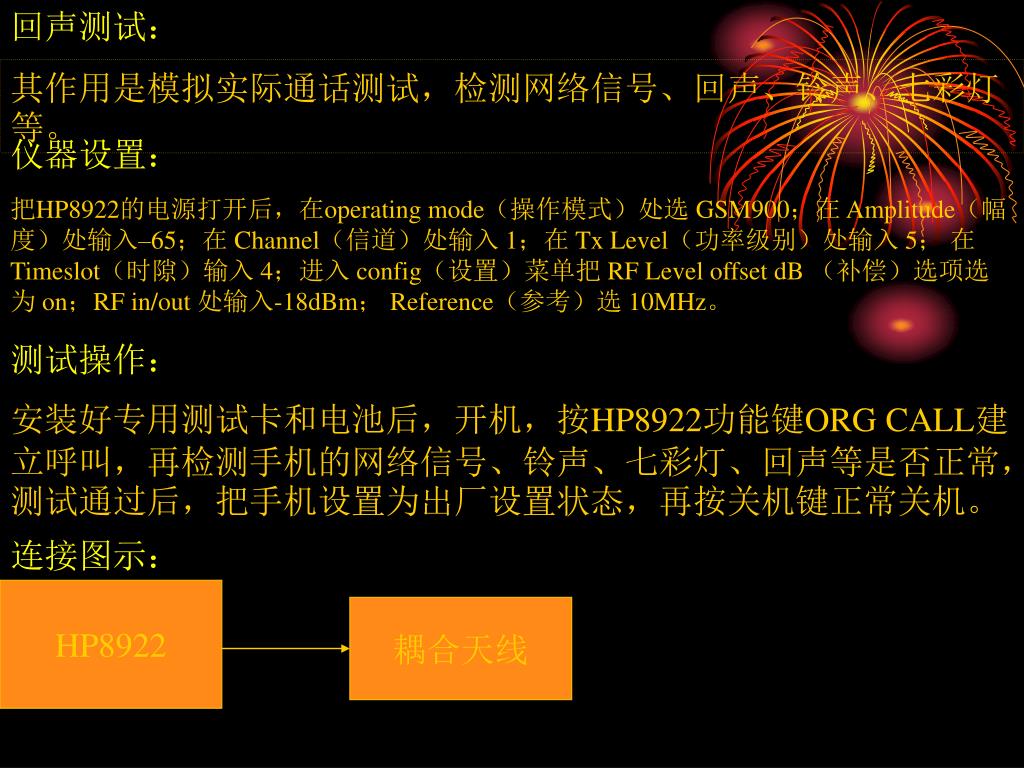

回声测试: HP8922 耦合天线 其作用是模拟实际通话测试,检测网络信号、回声、铃声、七彩灯等。 仪器设置: 把HP8922的电源打开后,在operating mode(操作模式)处选 GSM900;在 Amplitude(幅度)处输入–65;在 Channel(信道)处输入 1;在 Tx Level(功率级别)处输入 5; 在Timeslot(时隙)输入 4;进入 config(设置)菜单把 RF Level offset dB (补偿)选项选为 on;RF in/out 处输入-18dBm; Reference(参考)选 10MHz。 测试操作: 安装好专用测试卡和电池后,开机,按HP8922功能键ORG CALL建立呼叫,再检测手机的网络信号、铃声、七彩灯、回声等是否正常,测试通过后,把手机设置为出厂设置状态,再按关机键正常关机。 连接图示:

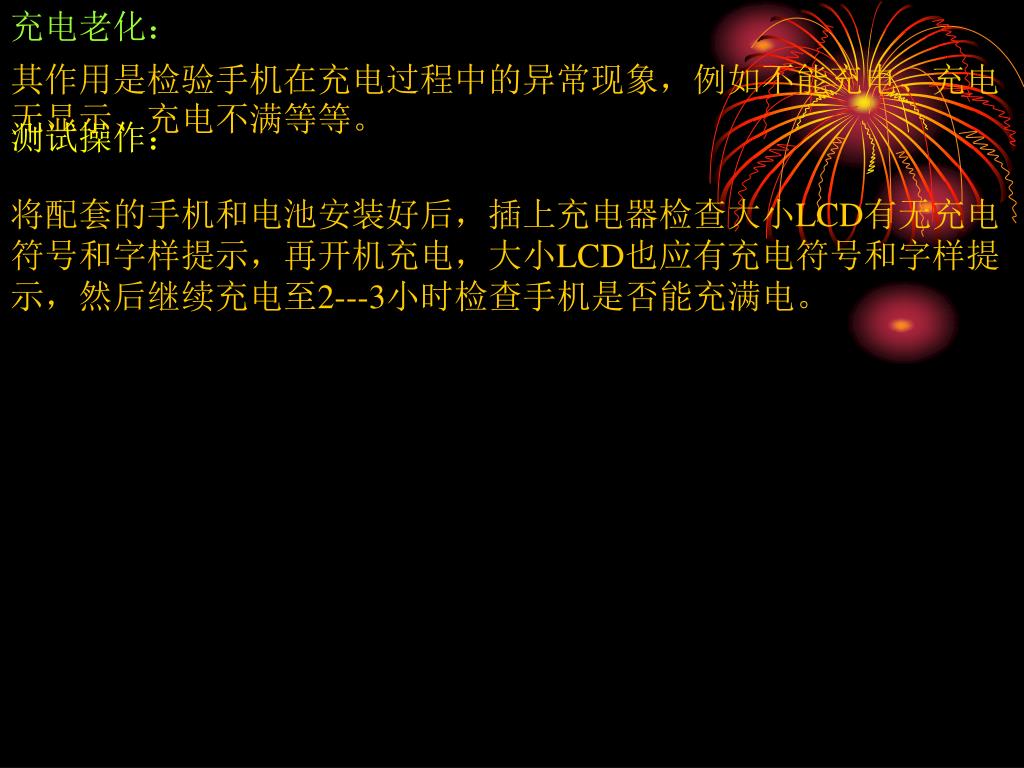

充电老化: 其作用是检验手机在充电过程中的异常现象,例如不能充电、充电无显示、充电不满等等。 测试操作: 将配套的手机和电池安装好后,插上充电器检查大小LCD有无充电符号和字样提示,再开机充电,大小LCD也应有充电符号和字样提示,然后继续充电至2---3小时检查手机是否能充满电。
IMEI打印: 电脑 电平转 换板 I/O接口 9pin 线 9pin 线 5V 电源 其作用是将通过所有测试合格的手机通过电脑数据线写入IMEI(国际用户设备识别码)。 打印程序操作: 程序文件位置在C:\ginwave\IMEI 目录下,程序文件名为 imei_gexxxx.vxe,打开主程序后,手机装上电池并同时按*#及开机键开机,插上I/O线,把光标移到主程序的文本框处再用扫描枪网标号码即可打印IMEI标贴。 连接图示: 备注:电源要求是需要DC5V/500mA电源一个,电脑配置加密狗一个。
ADI430 Platform 软件下载 写序列号 校准测试 MMI测试 终测测试 回声测试 充电老化 IMEI 核对IMEI
下载测试: 电脑 电平转 换板 下载夹具 9pin 线 9pin 线 4V 电源 其作用是将软件通过夹具下载到手机板上的FLASH芯片上使手机板能正常工作。 下载程序操作: 程序文件位置在C:\MultiDownload460k. 主程序是FlashDown.exe。打开主程序时,Checksum文本框处显示将要下载版本的字节大小,Baudrate的选择要选460800。再点击“全部开始”即可进行下载工作。软件版本的转换:把将要使用的版本bin文件复制到C:\MultiDownload460k 目录下,把文件名改为430aggpwpn.bin,再打开主程序检查Checksum显示的字节大小是否正确 连接图示: 备注:电源要求是DC4V/3A;电脑配置USB多串口卡2张

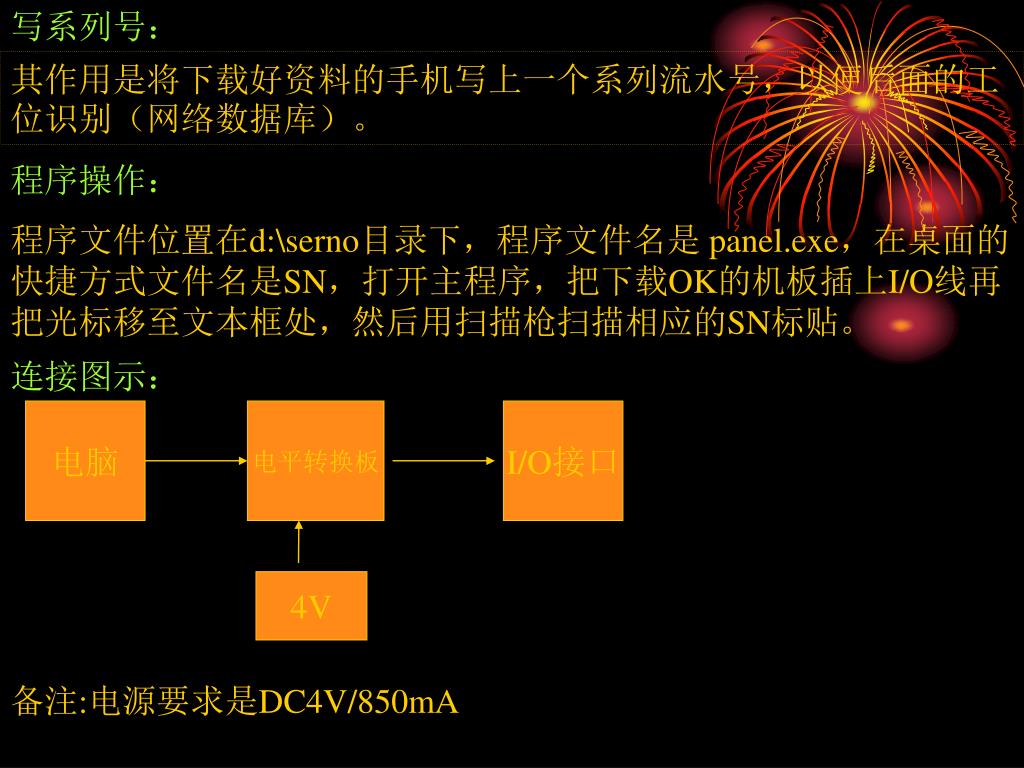

写系列号: 电脑 电平转换板 I/O接口 4V 其作用是将下载好资料的手机写上一个系列流水号,以便后面的工位识别(网络数据库)。 程序操作: 程序文件位置在d:\serno目录下,程序文件名是 panel.exe,在桌面的快捷方式文件名是SN,打开主程序,把下载OK的机板插上I/O线再把光标移至文本框处,然后用扫描枪扫描相应的SN标贴。 连接图示: 备注:电源要求是DC4V/850mA
校准测试: 电脑 9pin线 电平转换板 9pin线 夹具 RF GPIB Agilent8960 4V Agilent66309D 2 1 4V 其作用是将下载好软件的机板按照GSM国标规范进行基带和高频参数的调校。 校准测试程序操作: 程序文件位置在c:\Program Files\AutoTest目录下,主程序文件名是AutoTest. exe。打开主程序后,测试文件处的相应文本框一定要显示C:\..\Hima bt.002。点击菜单“设置”选“线程1设置”,输入密码“yuhua”进入设置界面,在仪器设置框 串口处选COM1;波特率处选115200;GPIB处选GPIB0;仪器选AGI8960 地址为12,AGI66309 地址为 2;使用主电源和使用SIM卡的激活框要激活,再点确定。按开始即可进行校准测试。 金机的校验:点击校准模式,输入密码后,在选择夹具处选Fixture 1,在期望功率下框输入GSM/DCS的金机参数,然后按开始,校验后在线路损耗下框会出现当前的loss,最后点击保存即可。 连接图示: 备注:电脑配置:GBIP卡一张。DC4V/500mA电源一个。 Agilent66309D输出的2V电压是用于检测夹具性能;4V电压是用于手机主板供电。
MMI测试: 其作用是测试人和机所能用到的功能是否正常。检测I/O连接、显示功能、按键、振动等 测试操作: 装上电池,将手机开机,按*201206*6268#,手机进入测试模式。 检查:1 是否有振动及铃声并且是否正常。 2 大LCD是否有三色显示(红、白、黑),颜色是否均匀。 3 大LCD三色显示后,闪光灯必须闪一下,闪光过后,便可 通过大LCD浏览图像,并会自动摄影,摄像图片是否正常。 4 摄影过后,按所有键检查按键是否有作用(按下所有键时在大 LCD上均对应的按键名显示)。 备注:电源要求是需要DC4V/850mA电源一个。

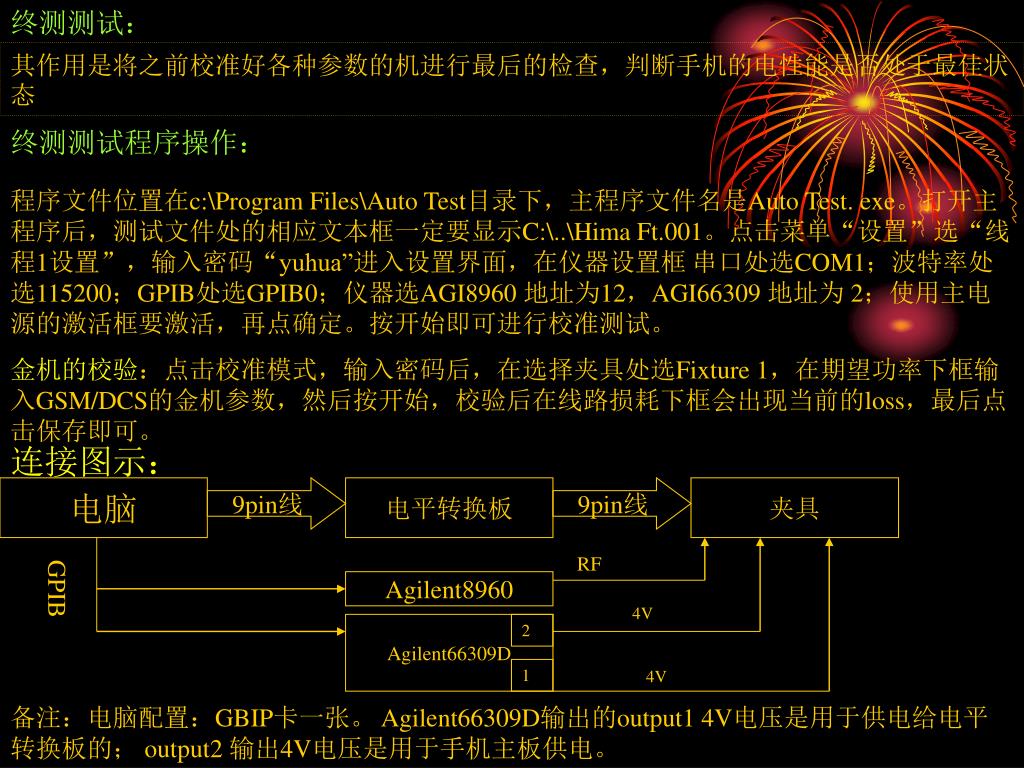

终测测试: 电脑 9pin线 电平转换板 9pin线 夹具 RF GPIB Agilent8960 4V Agilent66309D 2 1 4V 其作用是将之前校准好各种参数的机进行最后的检查,判断手机的电性能是否处于最佳状态 终测测试程序操作: 程序文件位置在c:\Program Files\Auto Test目录下,主程序文件名是Auto Test. exe。打开主程序后,测试文件处的相应文本框一定要显示C:\..\Hima Ft.001。点击菜单“设置”选“线程1设置”,输入密码“yuhua”进入设置界面,在仪器设置框 串口处选COM1;波特率处选115200;GPIB处选GPIB0;仪器选AGI8960 地址为12,AGI66309 地址为 2;使用主电源的激活框要激活,再点确定。按开始即可进行校准测试。 金机的校验:点击校准模式,输入密码后,在选择夹具处选Fixture 1,在期望功率下框输入GSM/DCS的金机参数,然后按开始,校验后在线路损耗下框会出现当前的loss,最后点击保存即可。 连接图示: 备注:电脑配置:GBIP卡一张。 Agilent66309D输出的output1 4V电压是用于供电给电平转换板的; output2 输出4V电压是用于手机主板供电。

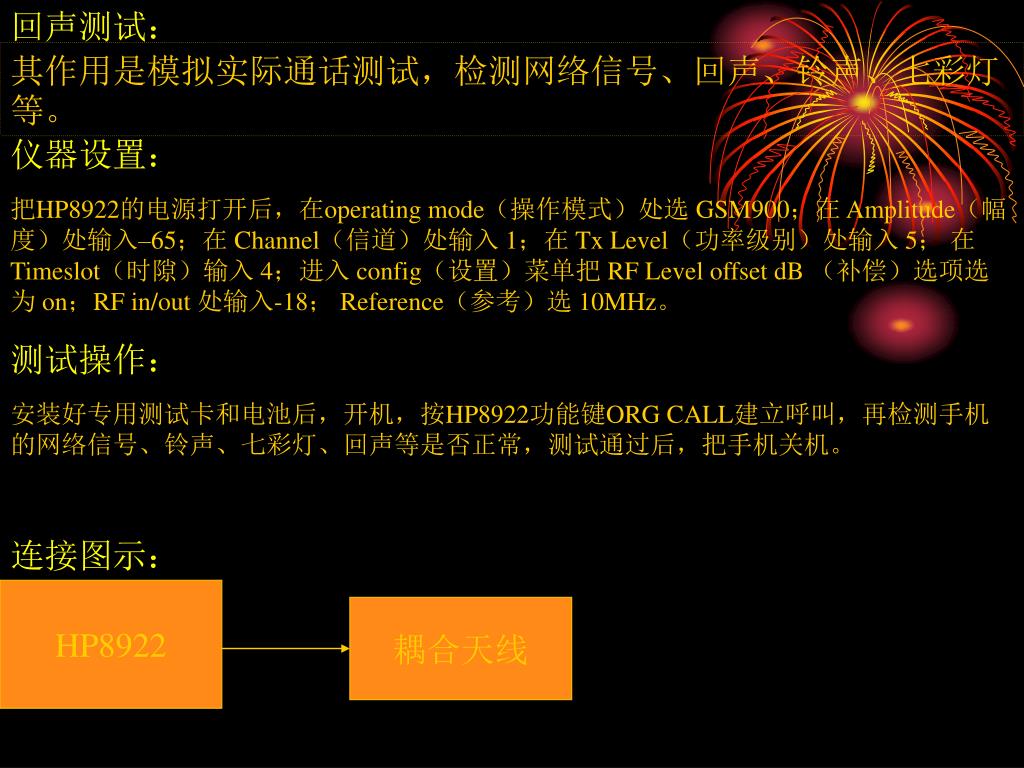

回声测试: HP8922 耦合天线 其作用是模拟实际通话测试,检测网络信号、回声、铃声、七彩灯等。 仪器设置: 把HP8922的电源打开后,在operating mode(操作模式)处选 GSM900;在 Amplitude(幅度)处输入–65;在 Channel(信道)处输入 1;在 Tx Level(功率级别)处输入 5; 在Timeslot(时隙)输入 4;进入 config(设置)菜单把 RF Level offset dB (补偿)选项选为 on;RF in/out 处输入-18; Reference(参考)选 10MHz。 测试操作: 安装好专用测试卡和电池后,开机,按HP8922功能键ORG CALL建立呼叫,再检测手机的网络信号、铃声、七彩灯、回声等是否正常,测试通过后,把手机关机。 连接图示:
充电老化: 其作用是检验手机在充电过程中的异常现象,例如不能充电、充电无显示、充电不满等等。 测试操作: 将配套的手机和电池安装好后,插上充电器检查大小LCD有无充电符号和字样提示,再开机充电,大小LCD也应有充电符号和字样提示,然后继续充电至2---3小时检查手机是否能充满电。
IMEI打印: 电脑 电平转 换板 I/O接口 9pin 线 9pin 线 4V 电源 其作用是将通过所有测试合格的手机通过电脑写入IMEI(国际用户设备识别码)。 打印程序操作: 程序文件位置在D:\Ge618 IMEI 目录下,程序文件名为 imei.vxe,打开主程序后,手机插上I/O线,把光标移到主程序的文本框处再用扫描枪网标号码即可打印IMEI标贴。 连接图示: 备注:电源要求是需要DC4V/850mA电源一个。
核对IMEI: 电脑 电平转 换板 I/O接口 9pin 线 9pin 线 4V 电源 其作用是将已经写入IMEI号码的机进行机内IMEI和主标贴上的IMEI比较,检查两者是否一致。 程序操作: 程序文件位置:D:\check imei目录下,应用程序文件名是imei.exe。 打开程序后,在com por选项处选择com 1,在select model选项处选相对应的产品型号。再点击IMEI右边的文本框,当光标闪动时把I/O线插在手机对应的接口处,然后用扫描枪对准底壳上的主标贴扫描1次,程序会自动核对机内的IMEI号和主标贴上的IMEI号是否一致 连接图示: 备注:电源要求是需要DC4V/850mA电源一个。
