TEPELNÉ ZPRACOVÁNÍ

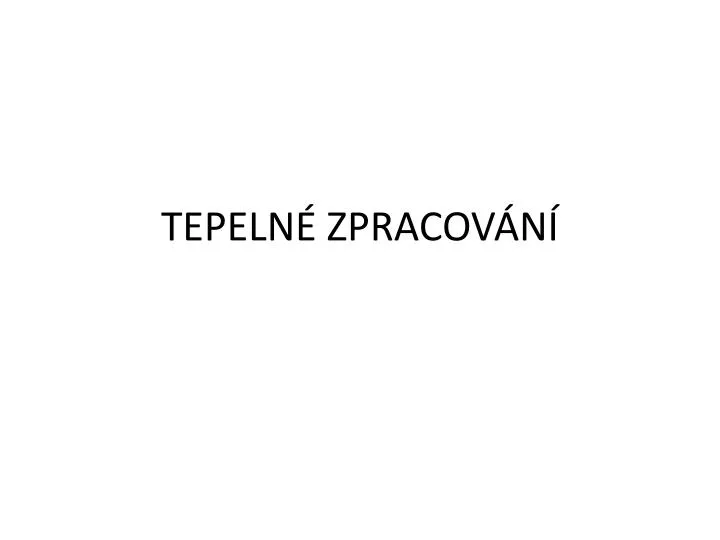

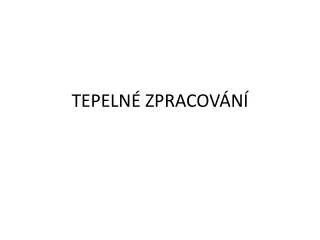

1. TEPELNÉ ZPRACOVÁNÍ

2. Cíle tepelného zpracování (T.Z.) • Odstranit nevhodnou strukturu a vlastnosti jako důsledek technologického zpracování. T.Z. polotovarů – odlitků, výkovků, výlisků, svařenců. Jedná se o mezioperační T.Z. • Získat potřebné vlastnosti (strukturu). T.Z. finálních výrobků. Konečné T.Z.

3. Druhy T.Z: • Žíhání • Kalení a popouštění • Termomechanické zpracování • Povrchové zpracování • Povrchové kalení • Chemicko-tepelné zpracování

4. Žíhání odlitků, tvářených a svařovaných součástí • Bez překrystalizace • Rekrystalizační • Na odstranění pnutí • Na měkko • S překrystalizací • Izotermické • Normalizační • Homogenizační

5. Žíhání

6. Tepelné zpracování odlitků • Cíl: • Odstranění hrubé licí struktury • Zmenšit rozdíl v chemickém složení vyvolaný dendritickým a pásmovým odmíšením, zajistit homogenitu struktury • Odstranit vnitřní pnutí

7. Základy tepelného zpracování ocelových odlitků • žih. na snížení vnitřního pnutí, 550o až 650oC, prodleva na teplotě 4 min/1 mm největší tloušťky, max. však 20 min, ochlazování do 150oC v peci • žih. na měkko, 620o až 650oC – zlepšení obrobitelnosti • normalizační žih., Ac3 +30 až 50oC – odstranění licí struktury – zlepšení mechanických vlastností • homogenizační žíhání 1050o až 1150oC – odstranění dendritického a pásmového odmíšení • zušlechťování – ocelí s vyšším obsahem C (0.35%C)

8. Základy tepelného zpracování litinových odlitků (grafitická litina) • žih. na odstranění vnitřního pnutí, 600oC, prodleva 1 až 8 hod. • žih. pro zlepšení obrobitelnosti (snížení tvrdosti), 850o až 950oC, prodleva do 2. hod. • normalizační žih., 750o až 800oC – zvýšení tvrdosti a pevnosti • kalení a popouštění

9. Tepelné zpracování výlisků a výkovků • Cíl: • Odstranění deformačního zpevnění • Zlepšit obrobitelnost • Zrovnoměrnit strukturu a mechanické vlastnosti • Odstranit vnitřní pnutí

10. T.Z. výlisků a výkovků • Rekrystalizační žíhání – 600oC až 650oC - odstranění deformačně zpevněné struktury za studena tvářených součástí • Žih. na odstranění vnitřních pnutí 600oC až 650oC– velké volně kované výkovky • Žih. na měkko – 650o až 720oC – přeměna páskového perlitu na zrnitý, dobře obrobitelný perlit • Normalizační žíh. - Ac3 +30 až 50oC – výdrž na teplotě 5 až 20 min – odstranění nestejné struktury, dosažení rovnoměrné krystalizace – rovnoměrné mech. vlastnosti • Žih. izotermické – krátká prodleva na tepl. austenitizace – rychlé ochlazení na t. přeměny – prodleva - u výkovků, kdy se N.Ž dosáhne příliš vysoká pevnost • Zušlechťování

11. Tepelné zpracován svařenců • Žíhání na snížení vnitřního pnutí • Žíhání normalizační – s cílem odstranit strukturu degradovanou svařováním

12. Postup tepelného zpracování by měl obsahovat • Název výrobku a jeho identifikaci (materiál, hmotnost, počet kusů …) • Číslo operace • Typ pece • Způsob uložení v peci • Ohřívací medium • Rychlost ohřevu • Doba ohřevu – prodleva na teplotě • Rychlost a podmínky ochlazování • Zobrazení teplotního režimu

13. Příklad postupu žíhání
