ソフトウェアの検証

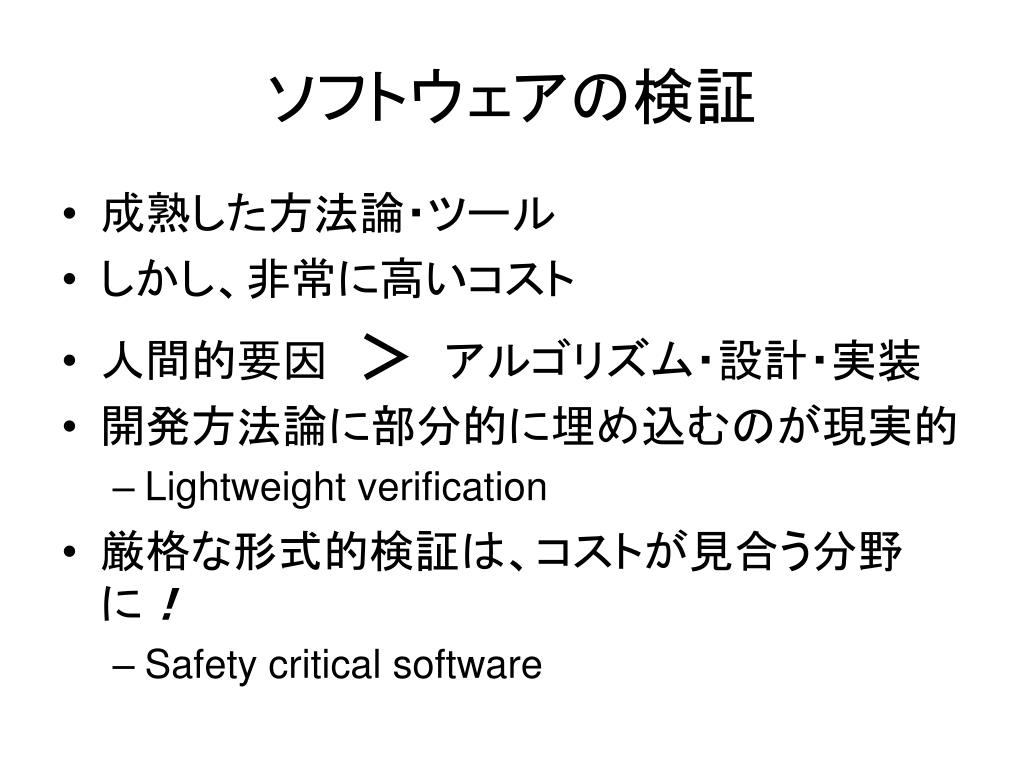

1. ソフトウェアの検証 • 成熟した方法論・ツール • しかし、非常に高いコスト • 人間的要因　＞　アルゴリズム・設計・実装 • 開発方法論に部分的に埋め込むのが現実的 • Lightweight verification • 厳格な形式的検証は、コストが見合う分野に！ • Safety critical software

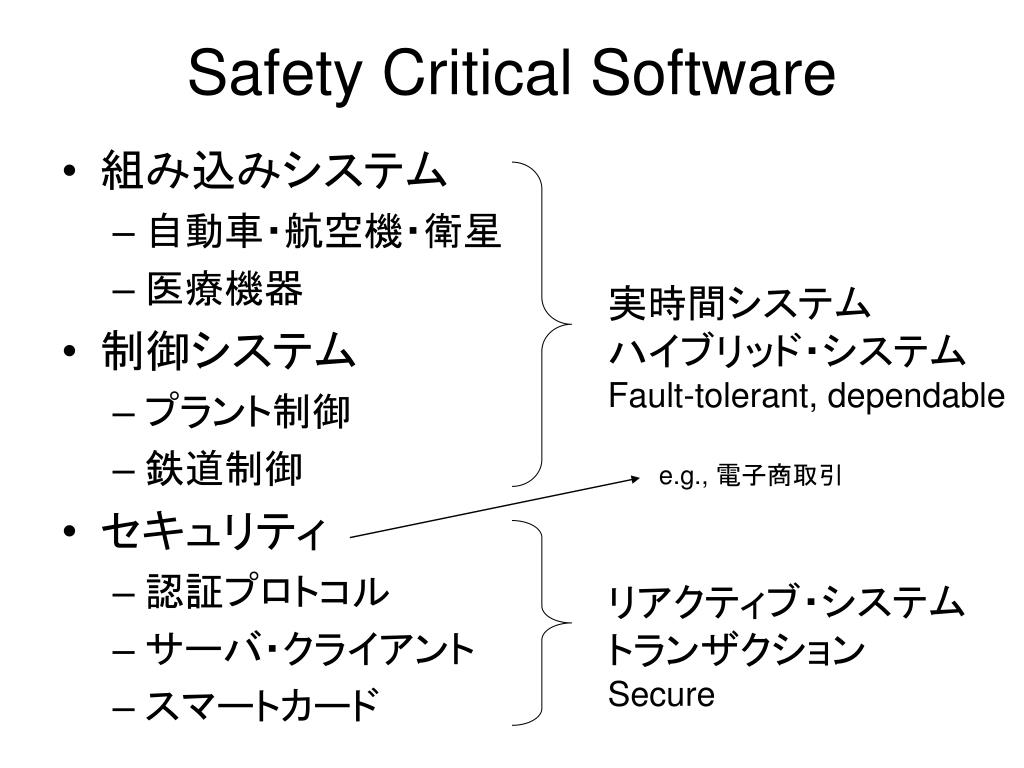

2. Safety Critical Software • 組み込みシステム • 自動車・航空機・衛星 • 医療機器 • 制御システム • プラント制御 • 鉄道制御 • セキュリティ • 認証プロトコル • サーバ・クライアント • スマートカード 実時間システム ハイブリッド・システム Fault-tolerant, dependable e.g., 電子商取引 リアクティブ・システム トランザクション Secure

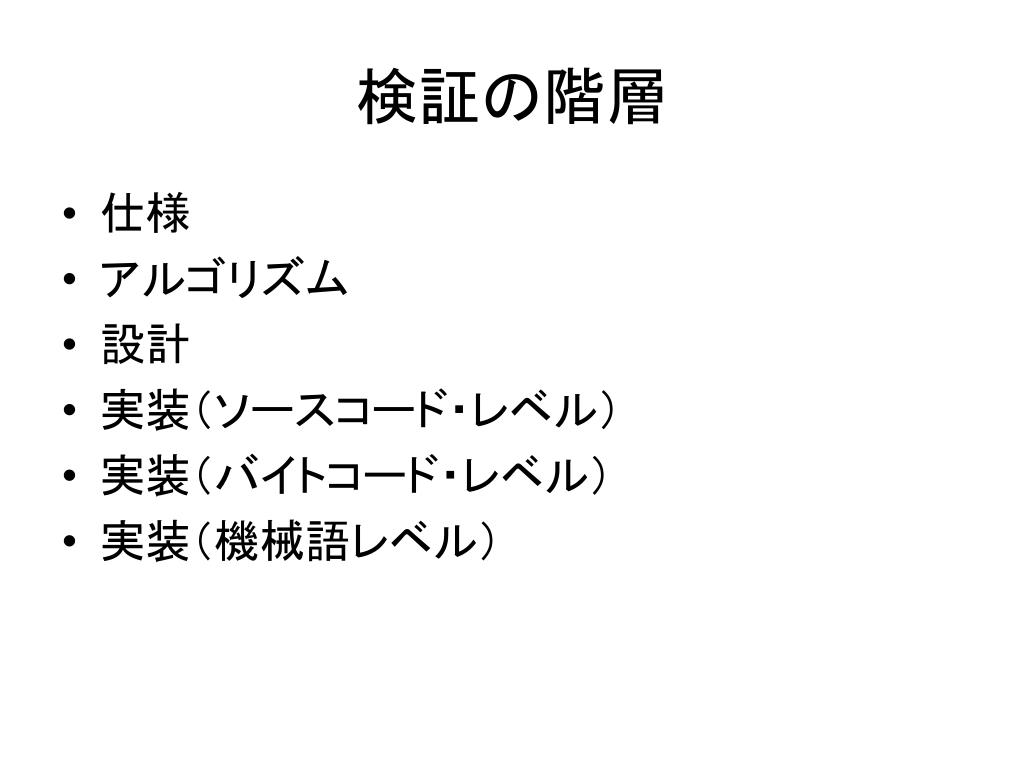

3. 検証の階層 • 仕様 • アルゴリズム • 設計 • 実装（ソースコード・レベル） • 実装（バイトコード・レベル） • 実装（機械語レベル）

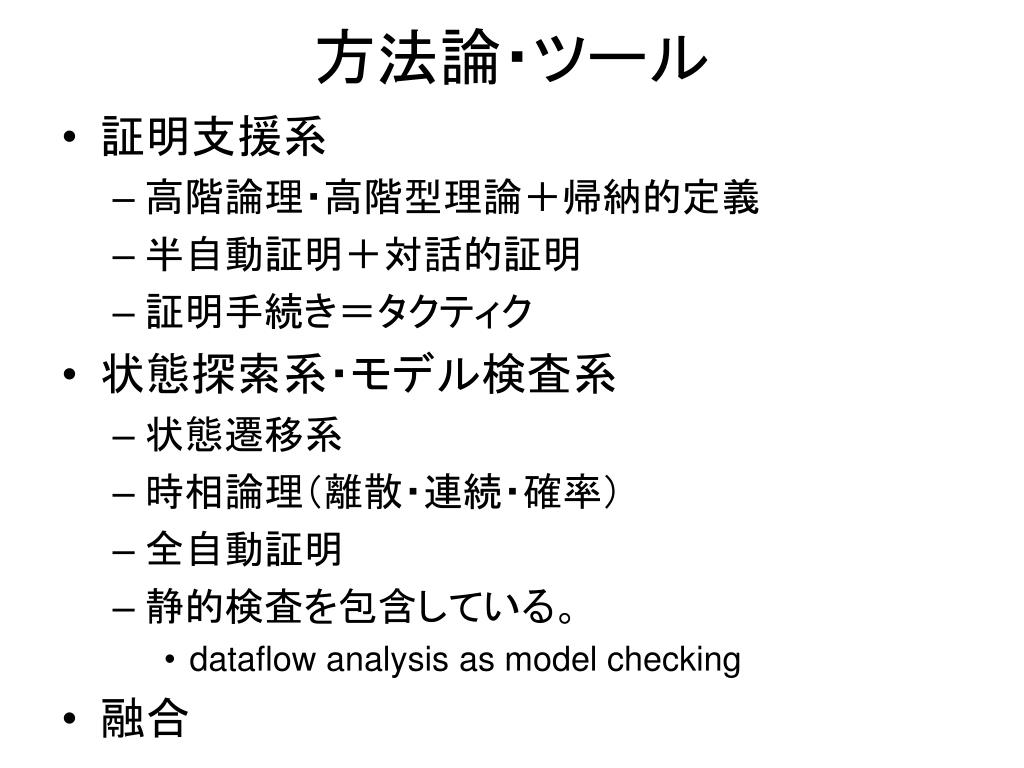

4. 方法論・ツール • 証明支援系 • 高階論理・高階型理論＋帰納的定義 • 半自動証明＋対話的証明 • 証明手続き＝タクティク • 状態探索系・モデル検査系 • 状態遷移系 • 時相論理（離散・連続・確率） • 全自動証明 • 静的検査を包含している。 • dataflow analysis as model checking • 融合

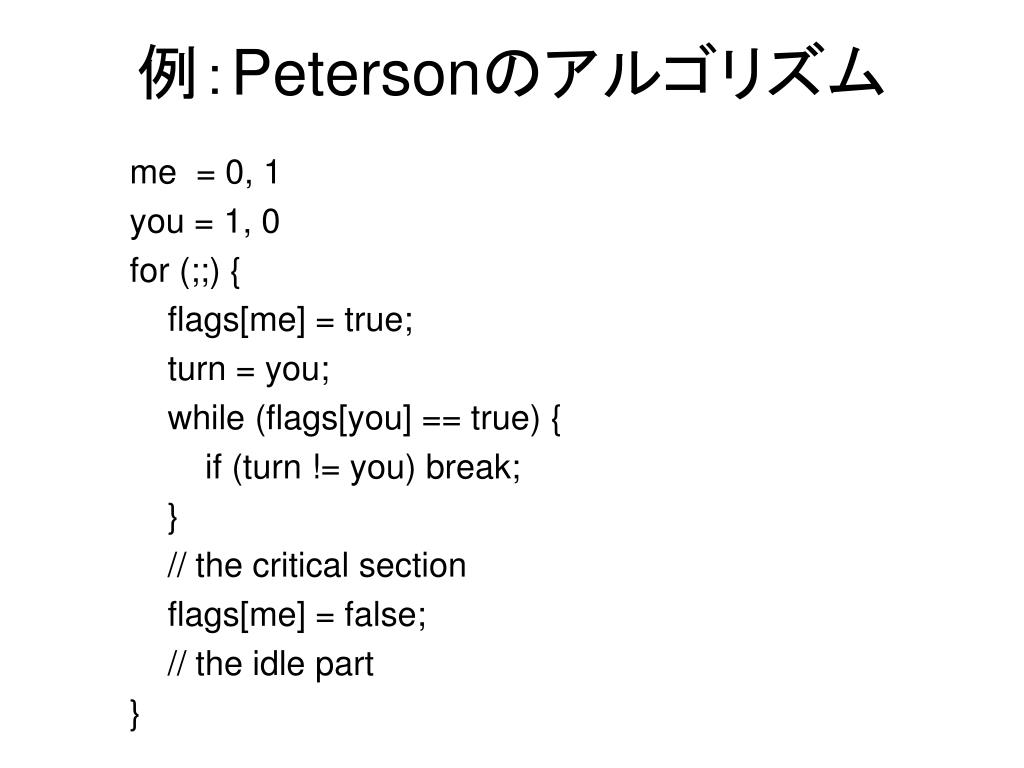

5. 例：Petersonのアルゴリズム me = 0, 1 you = 1, 0 for (;;) { flags[me] = true; turn = you; while (flags[you] == true) { if (turn != you) break; } // the critical section flags[me] = false; // the idle part }

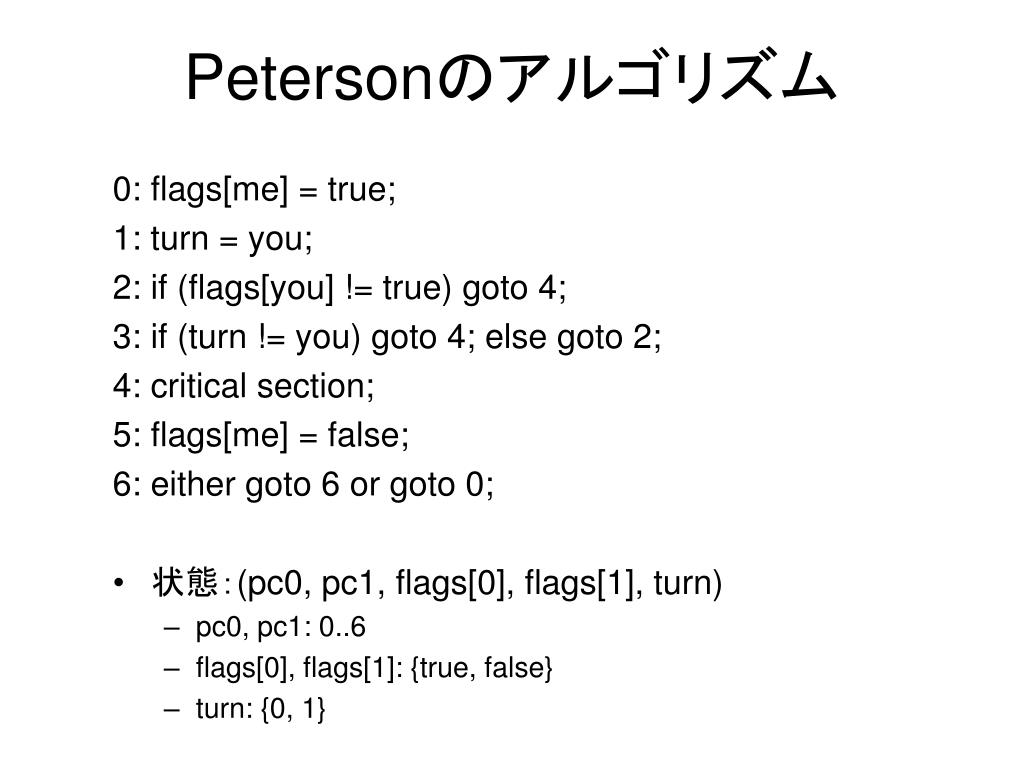

6. Petersonのアルゴリズム 0: flags[me] = true; 1: turn = you; 2: if (flags[you] != true) goto 4; 3: if (turn != you) goto 4; else goto 2; 4: critical section; 5: flags[me] = false; 6: either goto 6 or goto 0; • 状態：(pc0, pc1, flags[0], flags[1], turn) • pc0, pc1: 0..6 • flags[0], flags[1]: {true, false} • turn: {0, 1}

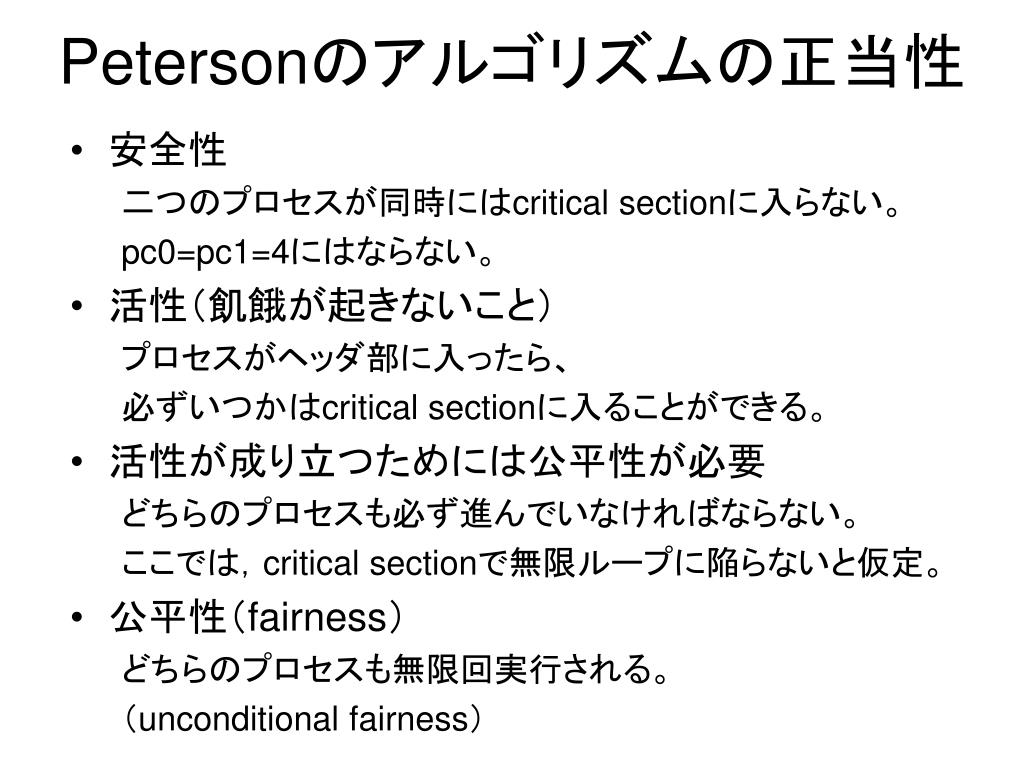

7. Petersonのアルゴリズムの正当性 • 安全性 二つのプロセスが同時にはcritical sectionに入らない。 pc0=pc1=4にはならない。 • 活性（飢餓が起きないこと） プロセスがヘッダ部に入ったら、 必ずいつかはcritical sectionに入ることができる。 • 活性が成り立つためには公平性が必要 どちらのプロセスも必ず進んでいなければならない。 ここでは，critical sectionで無限ループに陥らないと仮定。 • 公平性（fairness） どちらのプロセスも無限回実行される。 （unconditional fairness）

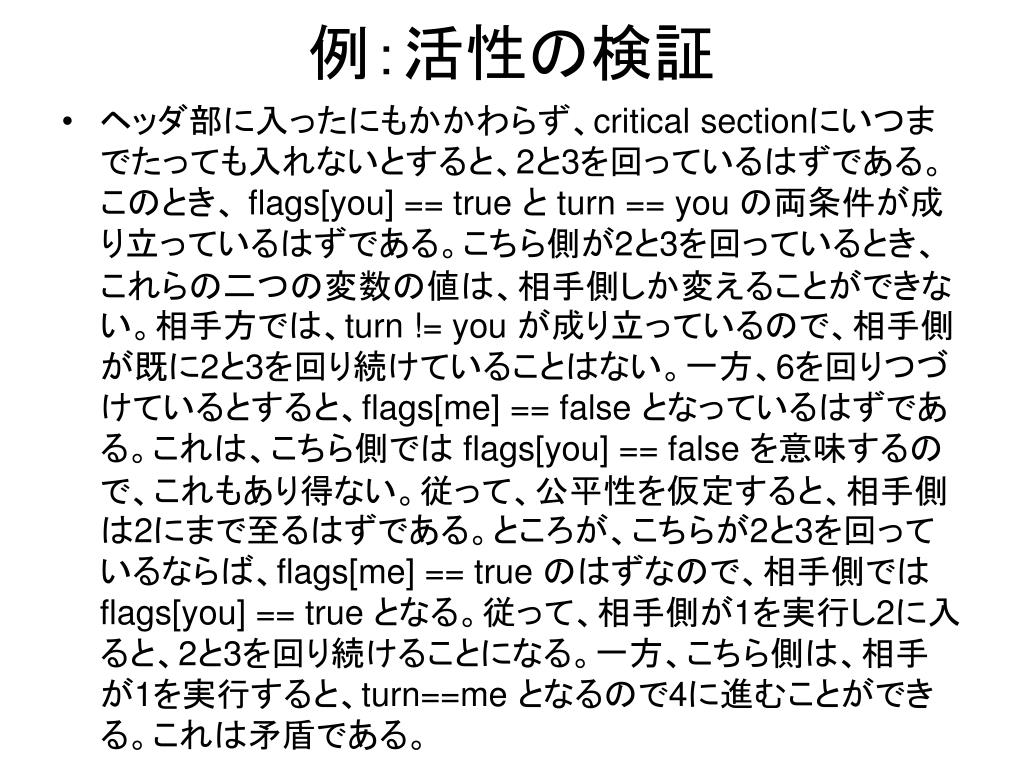

8. 例：活性の検証 • ヘッダ部に入ったにもかかわらず、critical sectionにいつまでたっても入れないとすると、2と3を回っているはずである。このとき、 flags[you] == true と turn == you の両条件が成り立っているはずである。こちら側が2と3を回っているとき、これらの二つの変数の値は、相手側しか変えることができない。相手方では、turn != you が成り立っているので、相手側が既に2と3を回り続けていることはない。一方、6を回りつづけているとすると、flags[me] == false となっているはずである。これは、こちら側では flags[you] == false を意味するので、これもあり得ない。従って、公平性を仮定すると、相手側は2にまで至るはずである。ところが、こちらが2と3を回っているならば、flags[me] == true のはずなので、相手側では flags[you] == true となる。従って、相手側が1を実行し2に入ると、2と3を回り続けることになる。一方、こちら側は、相手が1を実行すると、turn==me となるので4に進むことができる。これは矛盾である。

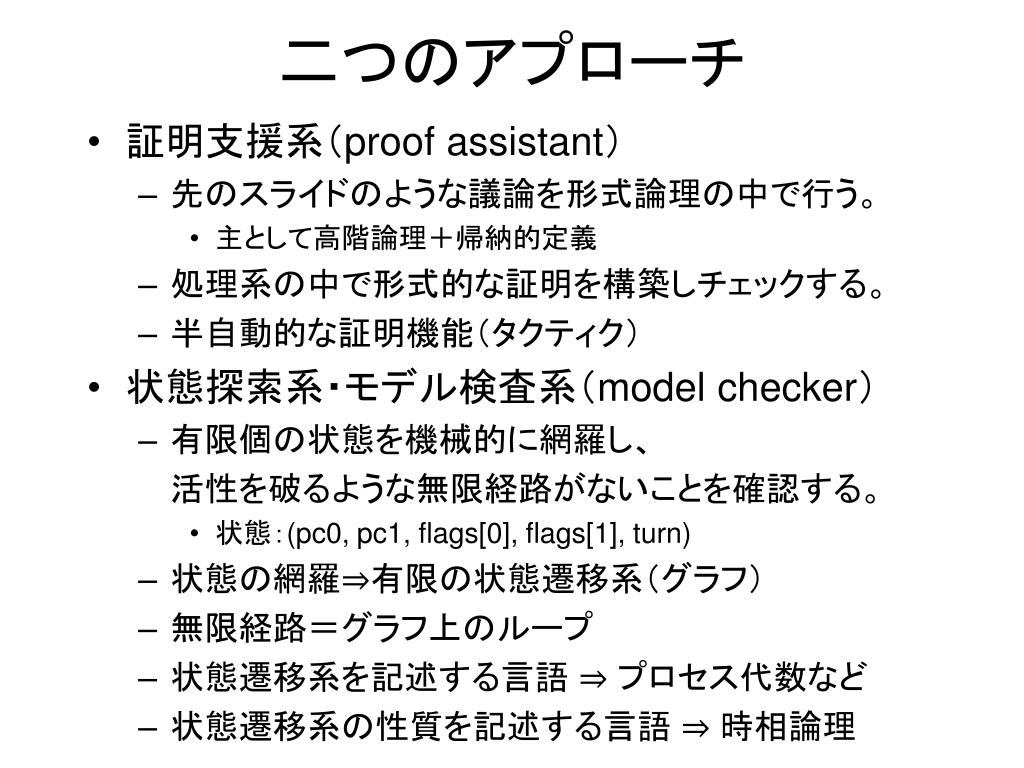

9. 二つのアプローチ • 証明支援系（proof assistant） • 先のスライドのような議論を形式論理の中で行う。 • 主として高階論理＋帰納的定義 • 処理系の中で形式的な証明を構築しチェックする。 • 半自動的な証明機能（タクティク） • 状態探索系・モデル検査系（model checker） • 有限個の状態を機械的に網羅し、 活性を破るような無限経路がないことを確認する。 • 状態：(pc0, pc1, flags[0], flags[1], turn) • 状態の網羅⇒有限の状態遷移系（グラフ） • 無限経路＝グラフ上のループ • 状態遷移系を記述する言語 ⇒ プロセス代数など • 状態遷移系の性質を記述する言語 ⇒ 時相論理

10. 時相論理（Temporal Logic） • 状態の遷移や時間の経過の観点より システムの性質を記述するための論理体系 • 線形時間時相論理 • LTL（Linear Time Temporal Logic) • 分岐時間時相論理 • CTL（Computation Tree Logic） • μ計算（m-Ｃａｌｃｕｌｕｓ） • モデル検査 • 時相論理で表現された性質を システムが満たすかどうかを検査すること

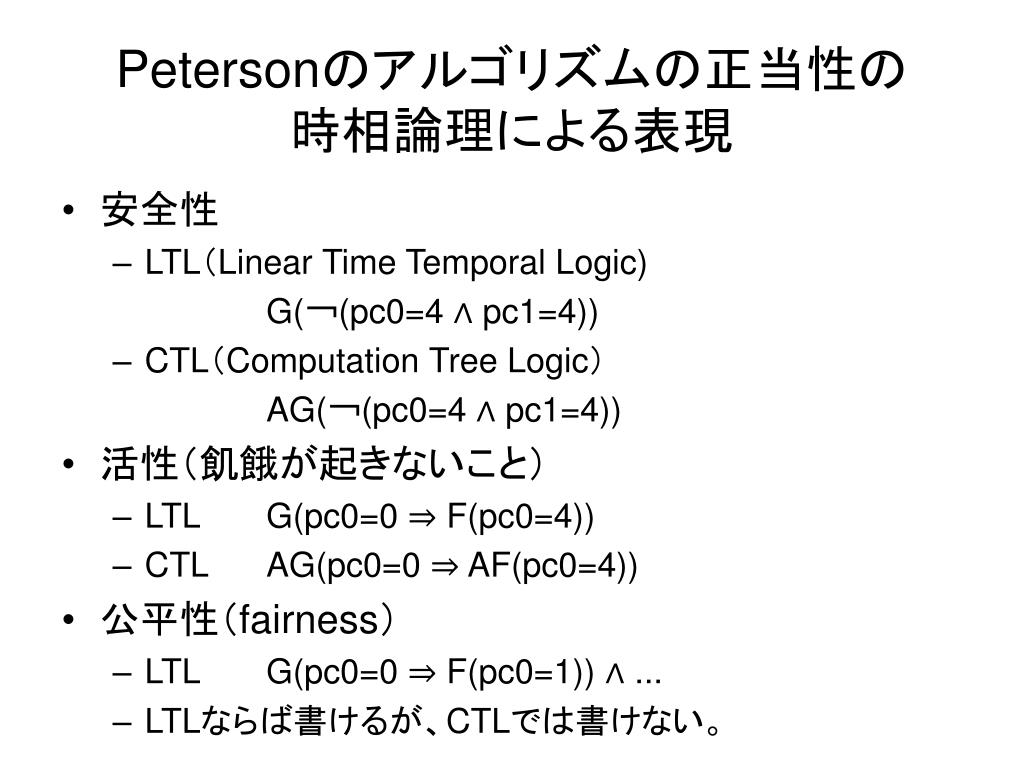

11. Petersonのアルゴリズムの正当性の時相論理による表現Petersonのアルゴリズムの正当性の時相論理による表現 • 安全性 • LTL（Linear Time Temporal Logic) G(￢(pc0=4 ∧ pc1=4)) • CTL（Computation Tree Logic） AG(￢(pc0=4 ∧ pc1=4)) • 活性（飢餓が起きないこと） • LTL G(pc0=0 ⇒ F(pc0=4)) • CTL AG(pc0=0 ⇒ AF(pc0=4)) • 公平性（fairness） • LTL G(pc0=0 ⇒ F(pc0=1)) ∧ ... • LTLならば書けるが、CTLでは書けない。

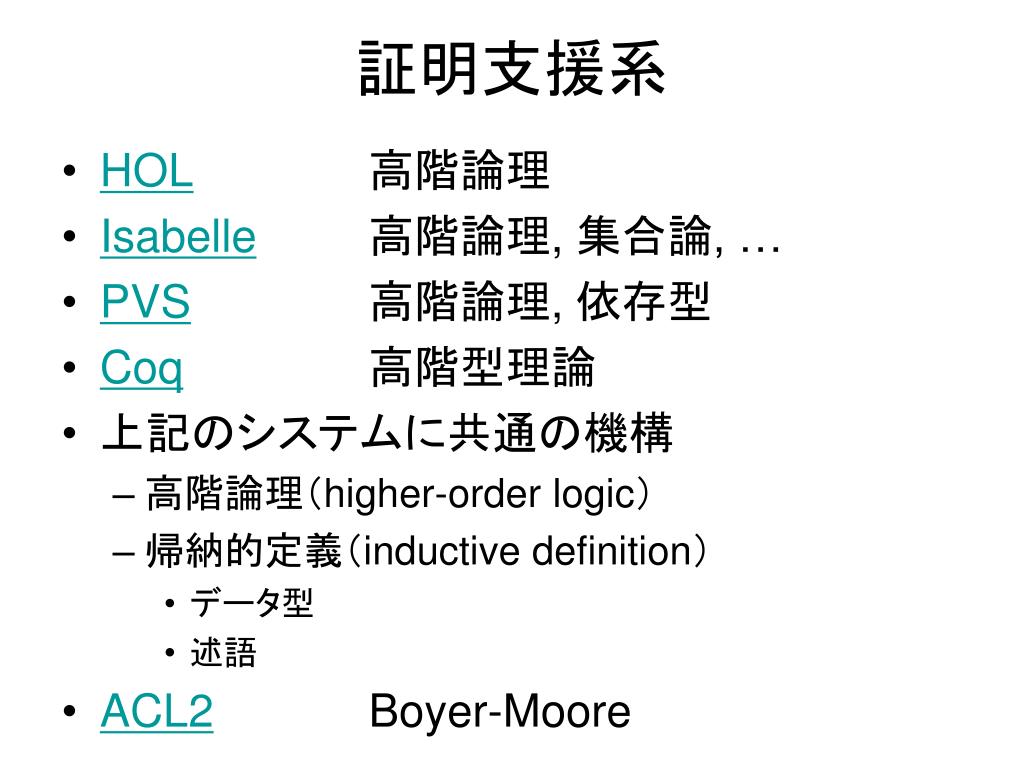

12. 証明支援系 • HOL高階論理 • Isabelle高階論理, 集合論, … • PVS高階論理, 依存型 • Coq高階型理論 • 上記のシステムに共通の機構 • 高階論理（higher-order logic） • 帰納的定義（inductive definition） • データ型 • 述語 • ACL2 Boyer-Moore

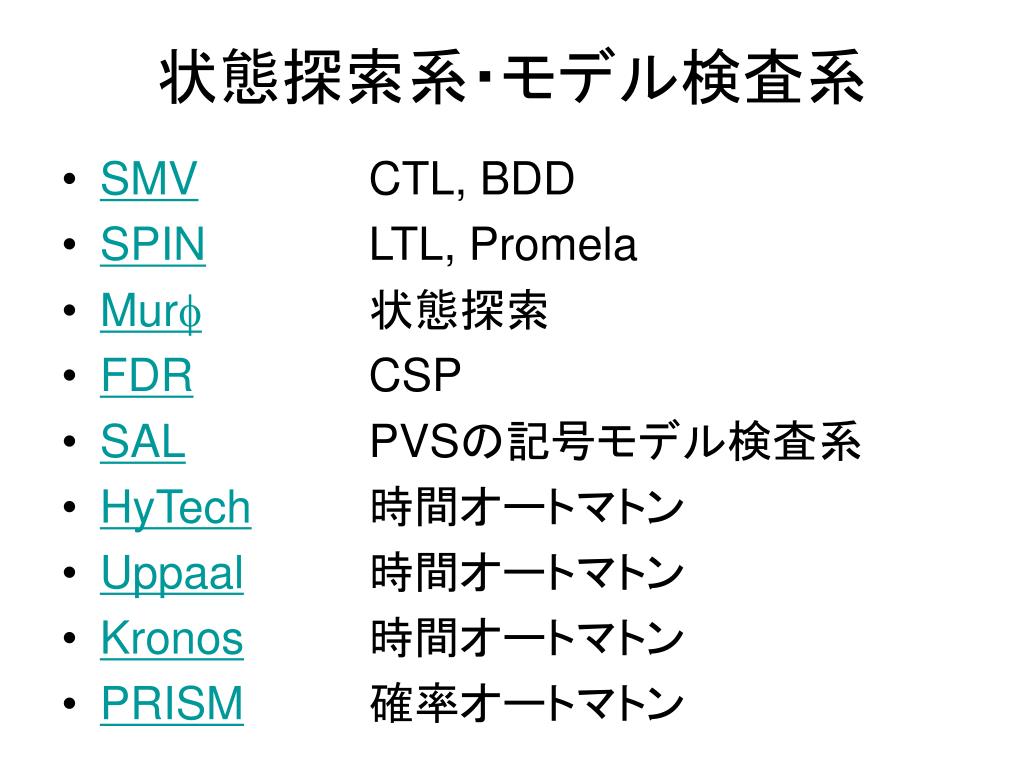

13. 状態探索系・モデル検査系 • SMV CTL, BDD • SPIN LTL, Promela • Murf状態探索 • FDR CSP • SAL PVSの記号モデル検査系 • HyTech時間オートマトン • Uppaal時間オートマトン • Kronos時間オートマトン • PRISM確率オートマトン

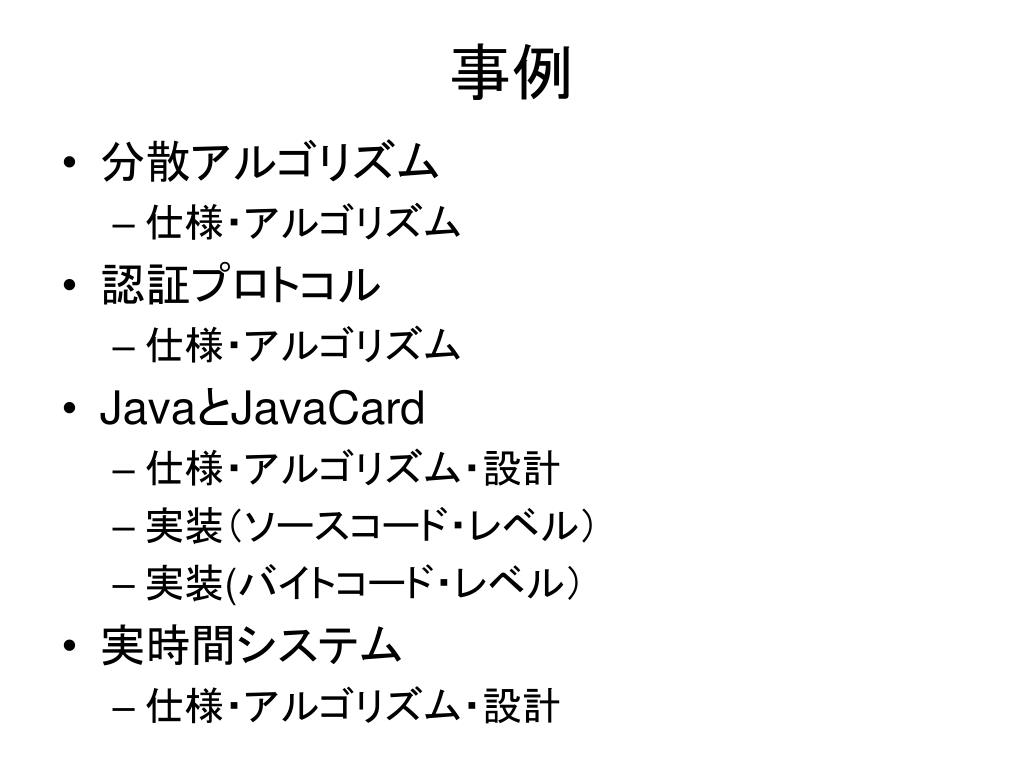

14. 事例 • 分散アルゴリズム • 仕様・アルゴリズム • 認証プロトコル • 仕様・アルゴリズム • JavaとJavaCard • 仕様・アルゴリズム・設計 • 実装（ソースコード・レベル） • 実装(バイトコード・レベル） • 実時間システム • 仕様・アルゴリズム・設計

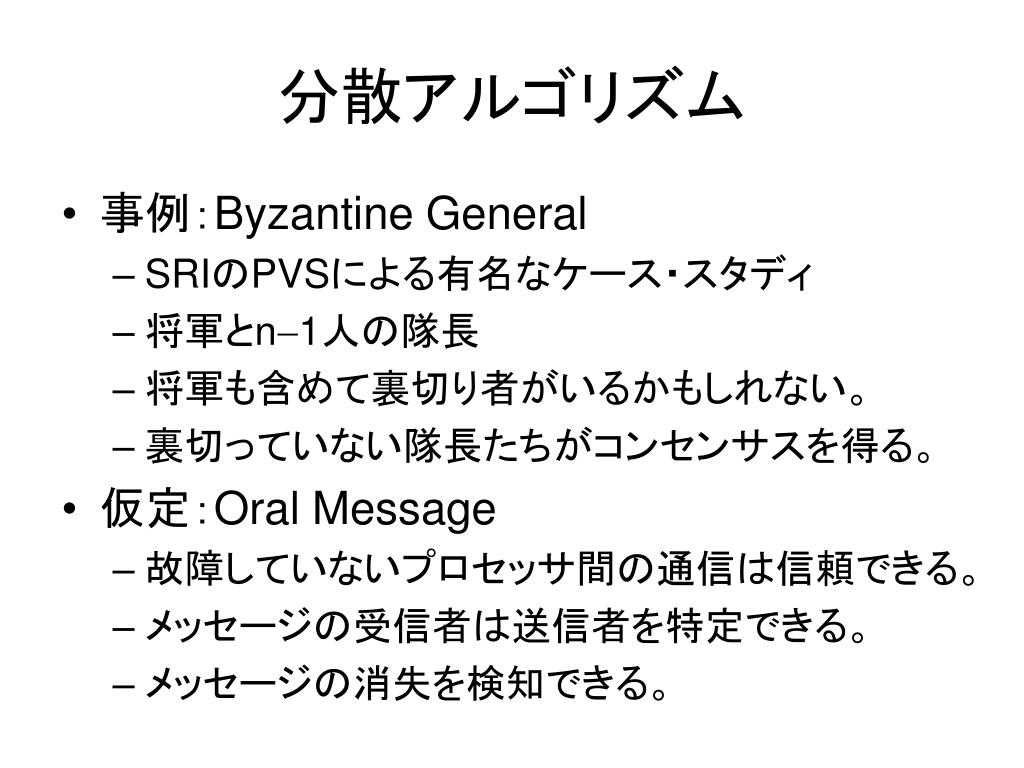

15. 分散アルゴリズム • 事例：Byzantine General • SRIのPVSによる有名なケース・スタディ • 将軍とn-1人の隊長 • 将軍も含めて裏切り者がいるかもしれない。 • 裏切っていない隊長たちがコンセンサスを得る。 • 仮定：Oral Message • 故障していないプロセッサ間の通信は信頼できる。 • メッセージの受信者は送信者を特定できる。 • メッセージの消失を検知できる。

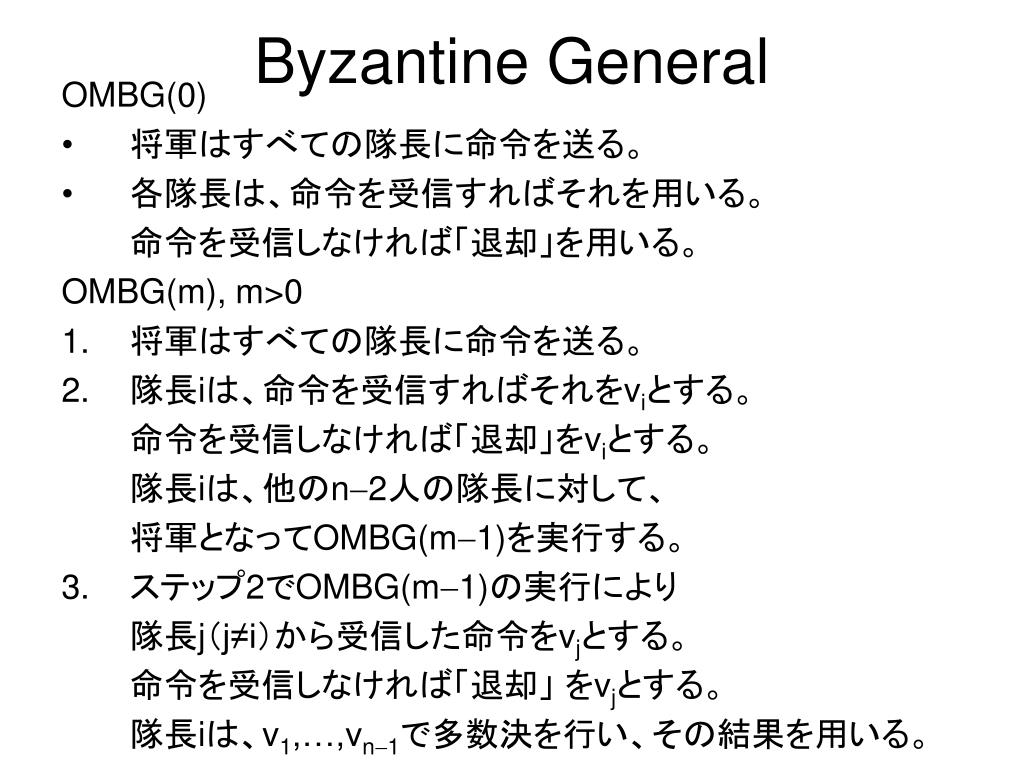

16. Byzantine General OMBG(0) • 将軍はすべての隊長に命令を送る。 • 各隊長は、命令を受信すればそれを用いる。 命令を受信しなければ「退却」を用いる。 OMBG(m), m>0 • 将軍はすべての隊長に命令を送る。 • 隊長iは、命令を受信すればそれをviとする。 命令を受信しなければ「退却」をviとする。 隊長iは、他のn-2人の隊長に対して、 将軍となってOMBG(m-1)を実行する。 • ステップ2でOMBG(m-1)の実行により 隊長j（j≠i）から受信した命令をvjとする。 命令を受信しなければ「退却」 をvjとする。 隊長iは、v1,…,vn-1で多数決を行い、その結果を用いる。

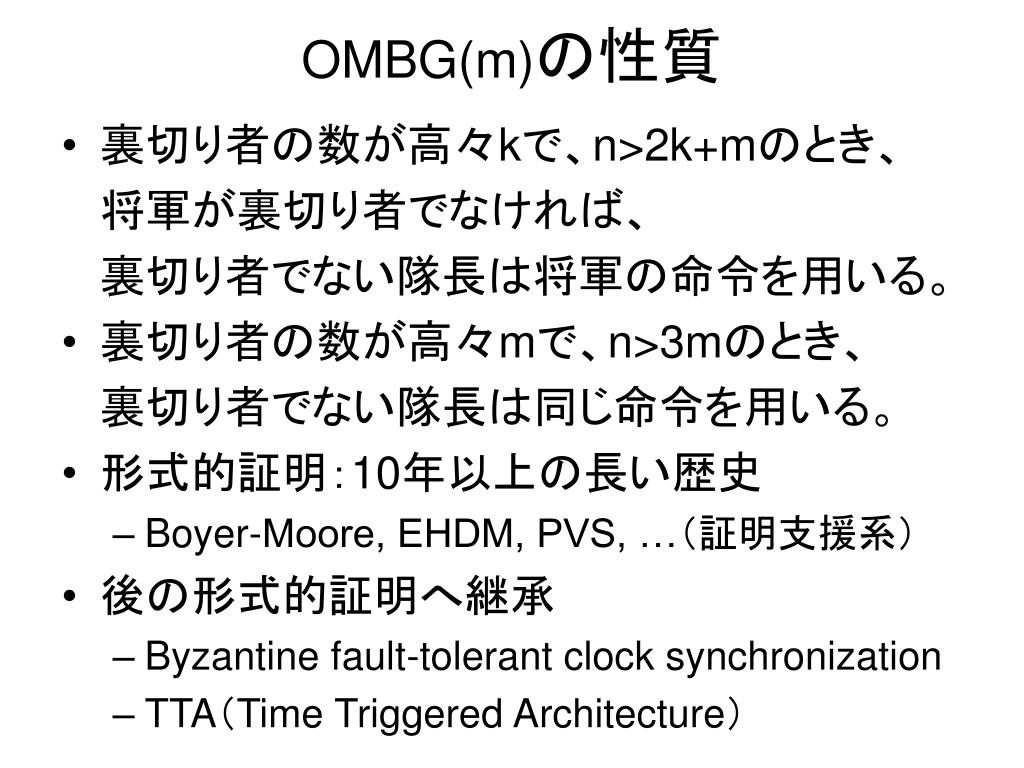

17. OMBG(m)の性質 • 裏切り者の数が高々kで、n>2k+mのとき、 将軍が裏切り者でなければ、 裏切り者でない隊長は将軍の命令を用いる。 • 裏切り者の数が高々mで、n>3mのとき、 裏切り者でない隊長は同じ命令を用いる。 • 形式的証明：10年以上の長い歴史 • Boyer-Moore, EHDM, PVS, …（証明支援系） • 後の形式的証明へ継承 • Byzantine fault-tolerant clock synchronization • TTA（Time Triggered Architecture）

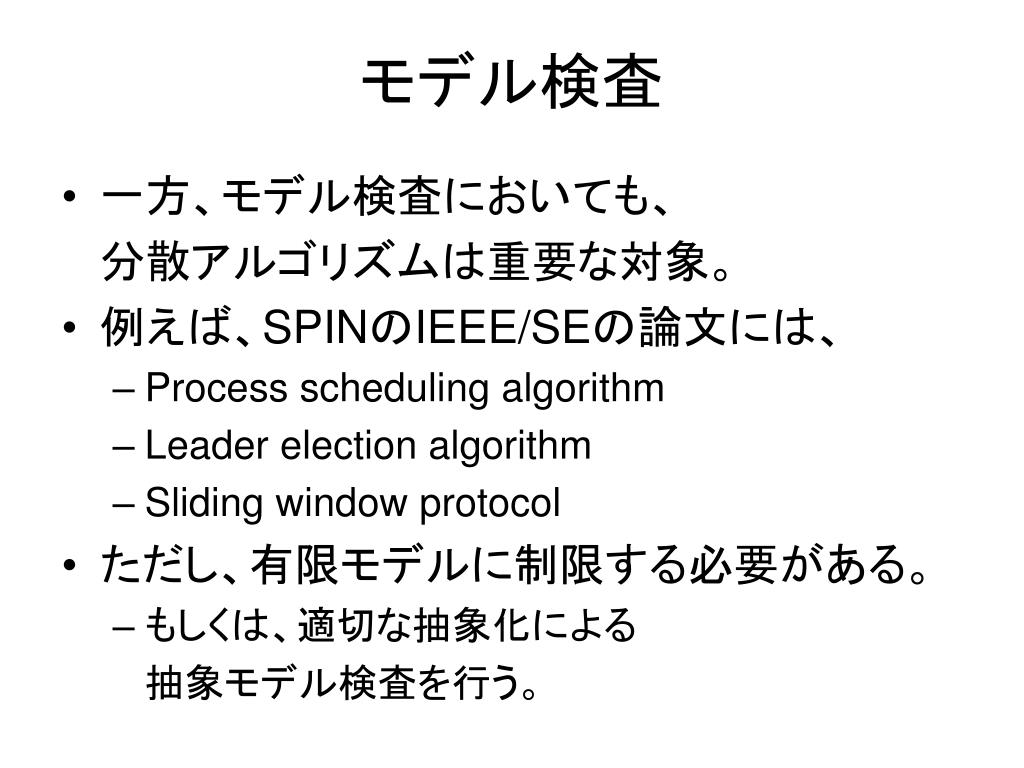

18. モデル検査 • 一方、モデル検査においても、 分散アルゴリズムは重要な対象。 • 例えば、SPINのIEEE/SEの論文には、 • Process scheduling algorithm • Leader election algorithm • Sliding window protocol • ただし、有限モデルに制限する必要がある。 • もしくは、適切な抽象化による 抽象モデル検査を行う。

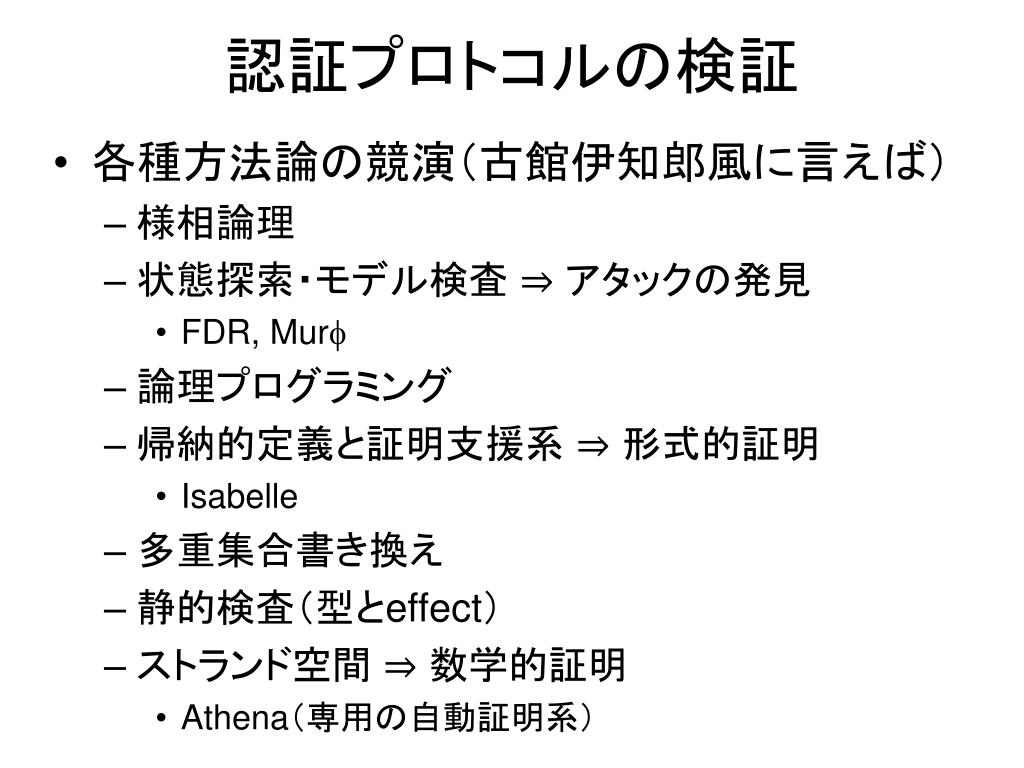

19. 認証プロトコルの検証 • 各種方法論の競演（古館伊知郎風に言えば） • 様相論理 • 状態探索・モデル検査 ⇒ アタックの発見 • FDR, Murf • 論理プログラミング • 帰納的定義と証明支援系 ⇒ 形式的証明 • Isabelle • 多重集合書き換え • 静的検査（型とeffect） • ストランド空間 ⇒ 数学的証明 • Athena（専用の自動証明系）

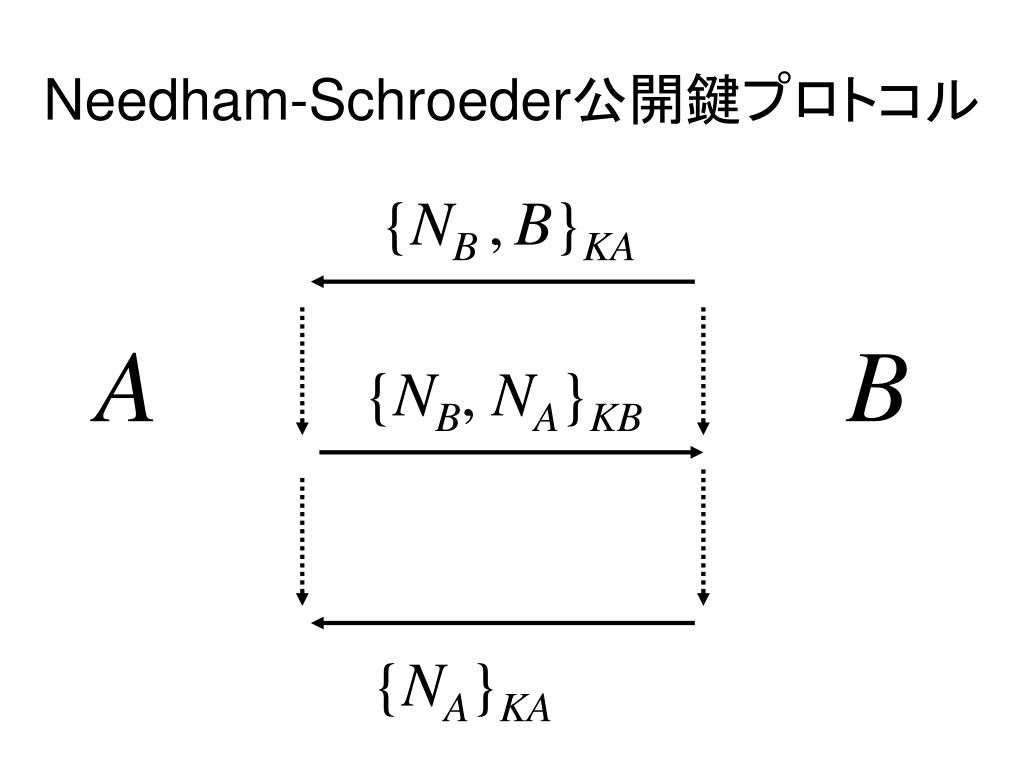

20. Needham-Schroeder公開鍵プロトコル {NB ,B}KA A B {NB, NA}KB {NA}KA

21. Loweのアタック {NB ,B}KA {NB ,B}KC C A B {NB, NA}KB {NB, NA}KB C {NA}KA {NA}KC

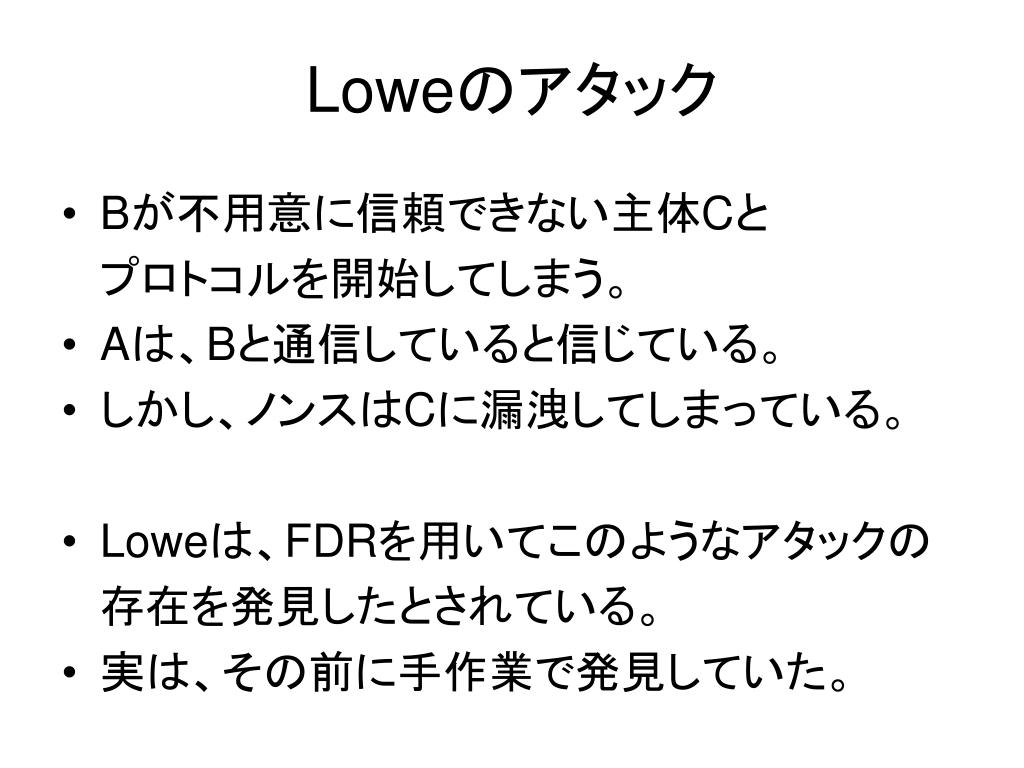

22. Loweのアタック • Bが不用意に信頼できない主体Cと プロトコルを開始してしまう。 • Aは、Bと通信していると信じている。 • しかし、ノンスはCに漏洩してしまっている。 • Loweは、FDRを用いてこのようなアタックの 存在を発見したとされている。 • 実は、その前に手作業で発見していた。

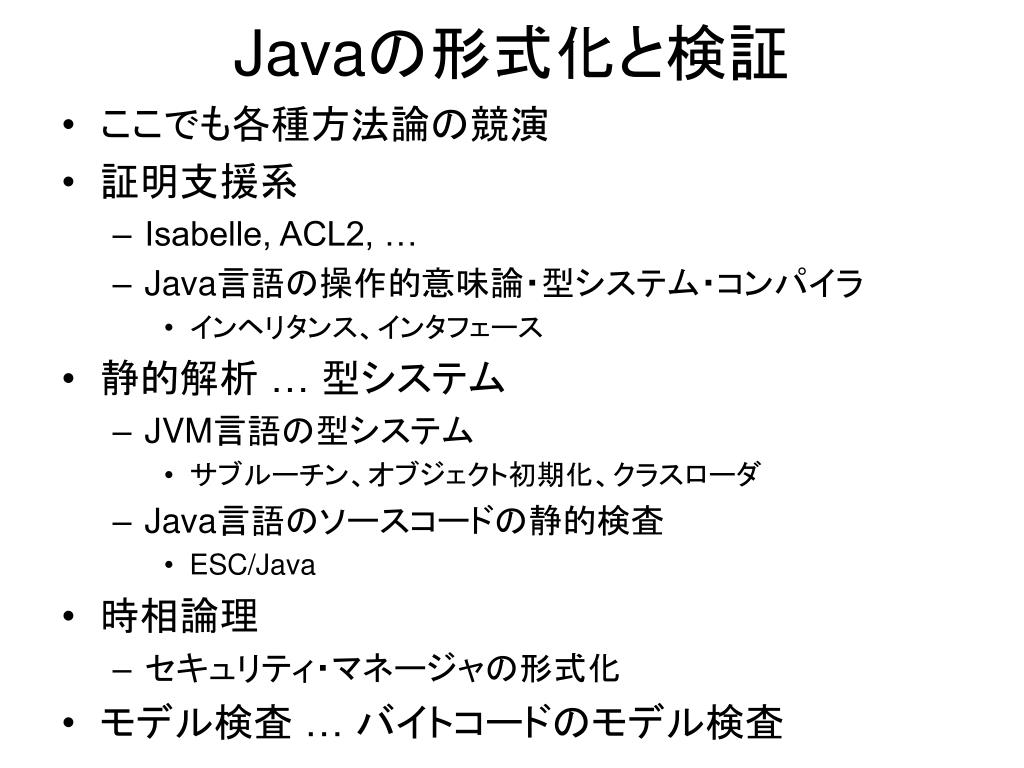

23. Javaの形式化と検証 • ここでも各種方法論の競演 • 証明支援系 • Isabelle, ACL2, … • Java言語の操作的意味論・型システム・コンパイラ • インヘリタンス、インタフェース • 静的解析 … 型システム • JVM言語の型システム • サブルーチン、オブジェクト初期化、クラスローダ • Java言語のソースコードの静的検査 • ESC/Java • 時相論理 • セキュリティ・マネージャの形式化 • モデル検査 … バイトコードのモデル検査

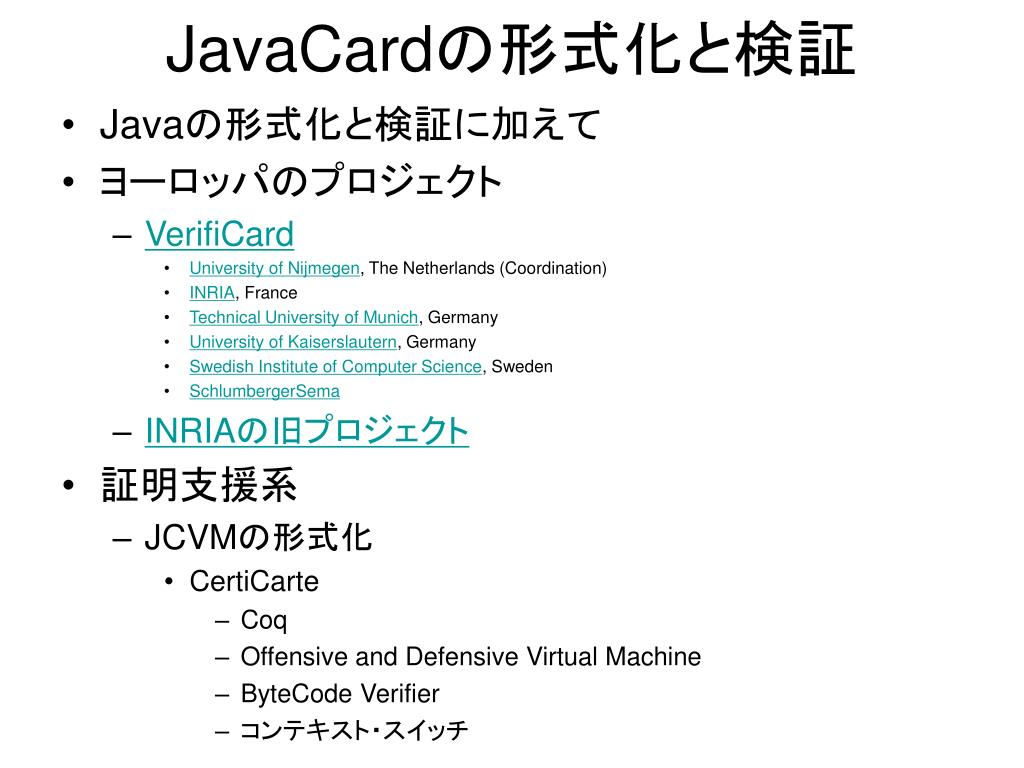

24. JavaCardの形式化と検証 • Javaの形式化と検証に加えて • ヨーロッパのプロジェクト • VerifiCard • University of Nijmegen, The Netherlands (Coordination) • INRIA, France • Technical University of Munich, Germany • University of Kaiserslautern, Germany • Swedish Institute of Computer Science, Sweden • SchlumbergerSema • INRIAの旧プロジェクト • 証明支援系 • JCVMの形式化 • CertiCarte • Coq • Offensive and Defensive Virtual Machine • ByteCode Verifier • コンテキスト・スイッチ

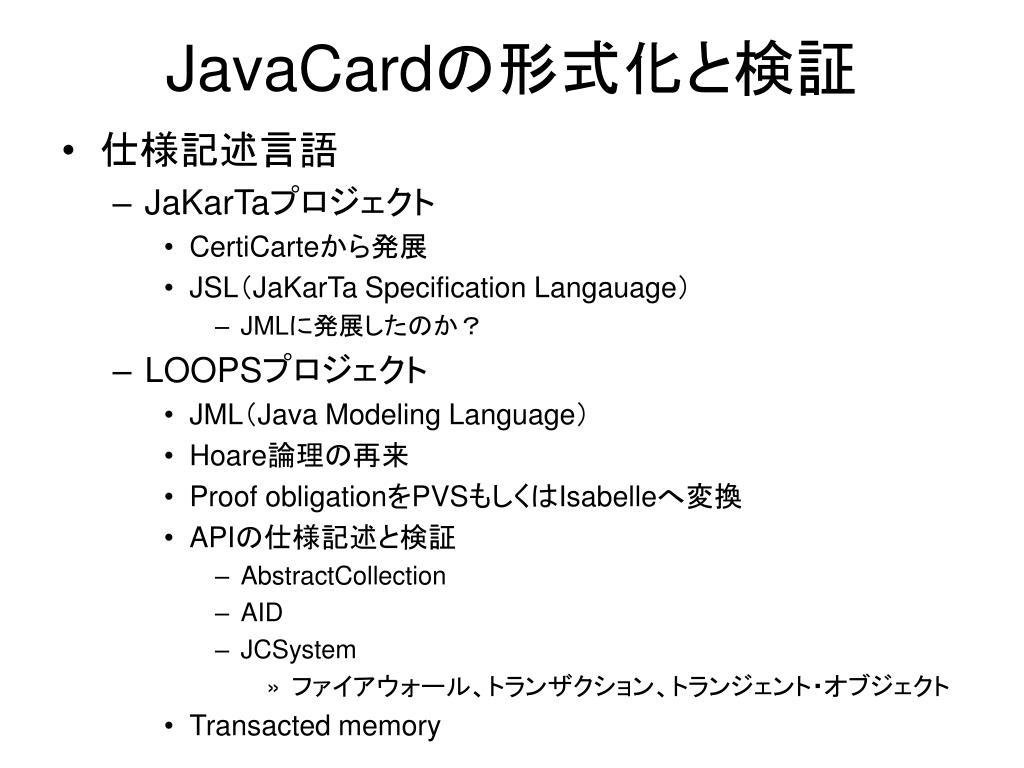

25. JavaCardの形式化と検証 • 仕様記述言語 • JaKarTaプロジェクト • CertiCarteから発展 • JSL（JaKarTa Specification Langauage） • JMLに発展したのか？ • LOOPSプロジェクト • JML（Java Modeling Language） • Hoare論理の再来 • Proof obligationをPVSもしくはIsabelleへ変換 • APIの仕様記述と検証 • AbstractCollection • AID • JCSystem • ファイアウォール、トランザクション、トランジェント・オブジェクト • Transacted memory

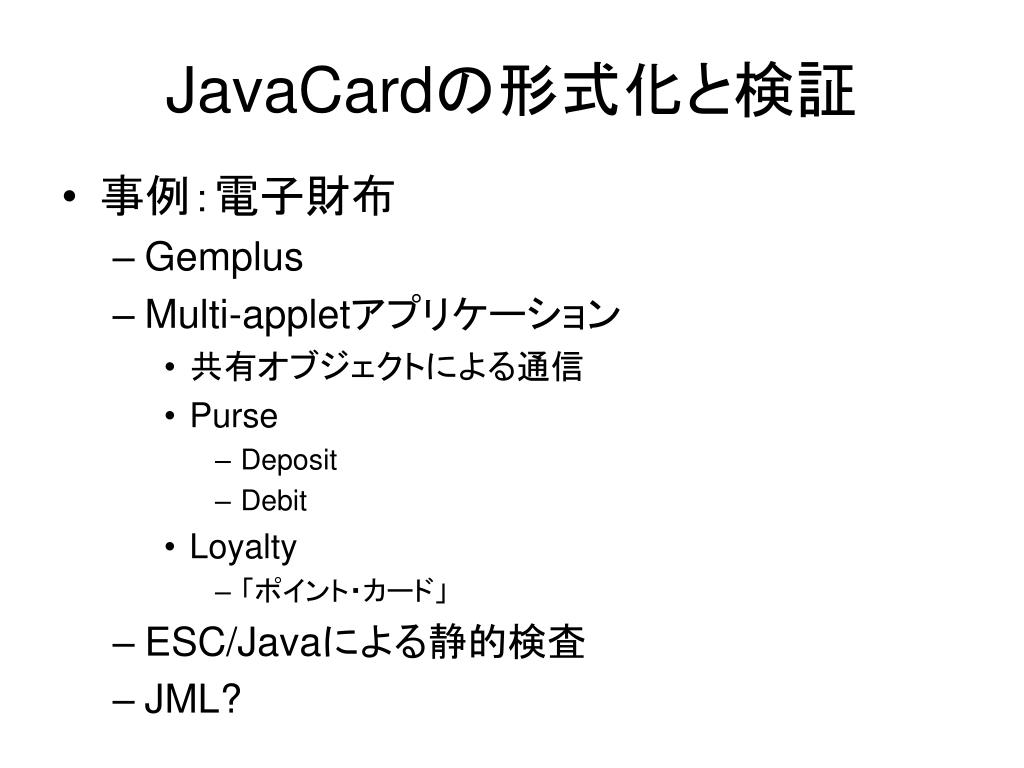

26. JavaCardの形式化と検証 • 事例：電子財布 • Gemplus • Multi-appletアプリケーション • 共有オブジェクトによる通信 • Purse • Deposit • Debit • Loyalty • 「ポイント・カード」 • ESC/Javaによる静的検査 • JML?

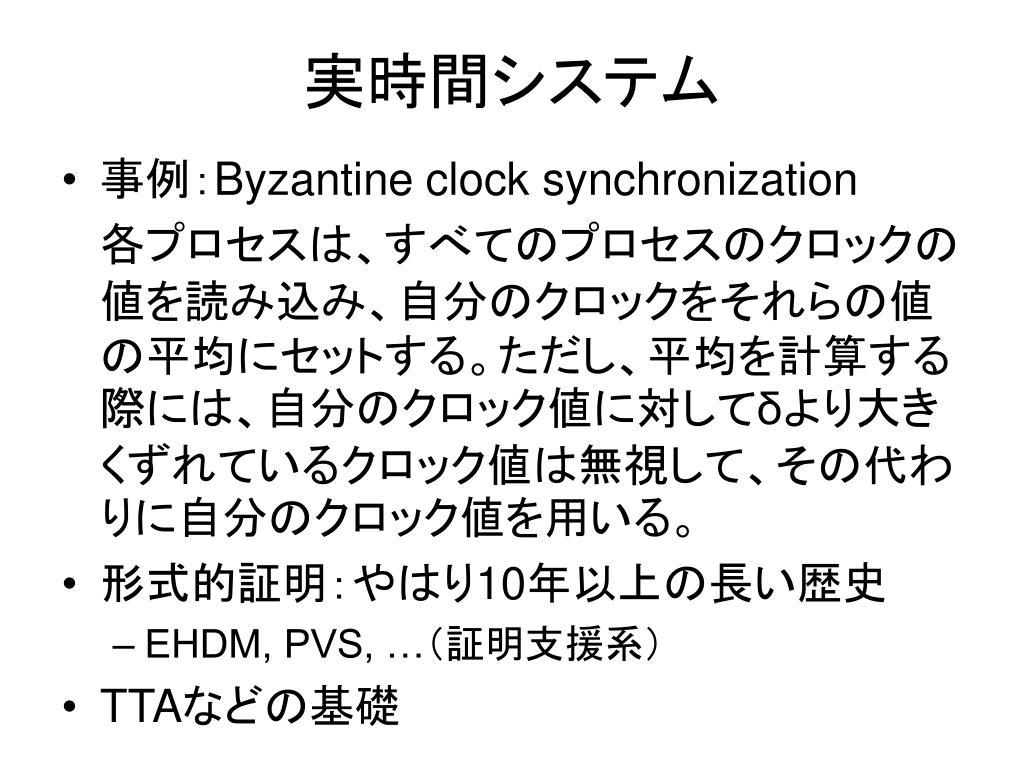

27. 実時間システム • 事例：Byzantine clock synchronization 各プロセスは、すべてのプロセスのクロックの値を読み込み、自分のクロックをそれらの値の平均にセットする。ただし、平均を計算する際には、自分のクロック値に対してδより大きくずれているクロック値は無視して、その代わりに自分のクロック値を用いる。 • 形式的証明：やはり10年以上の長い歴史 • EHDM, PVS, …（証明支援系） • TTAなどの基礎

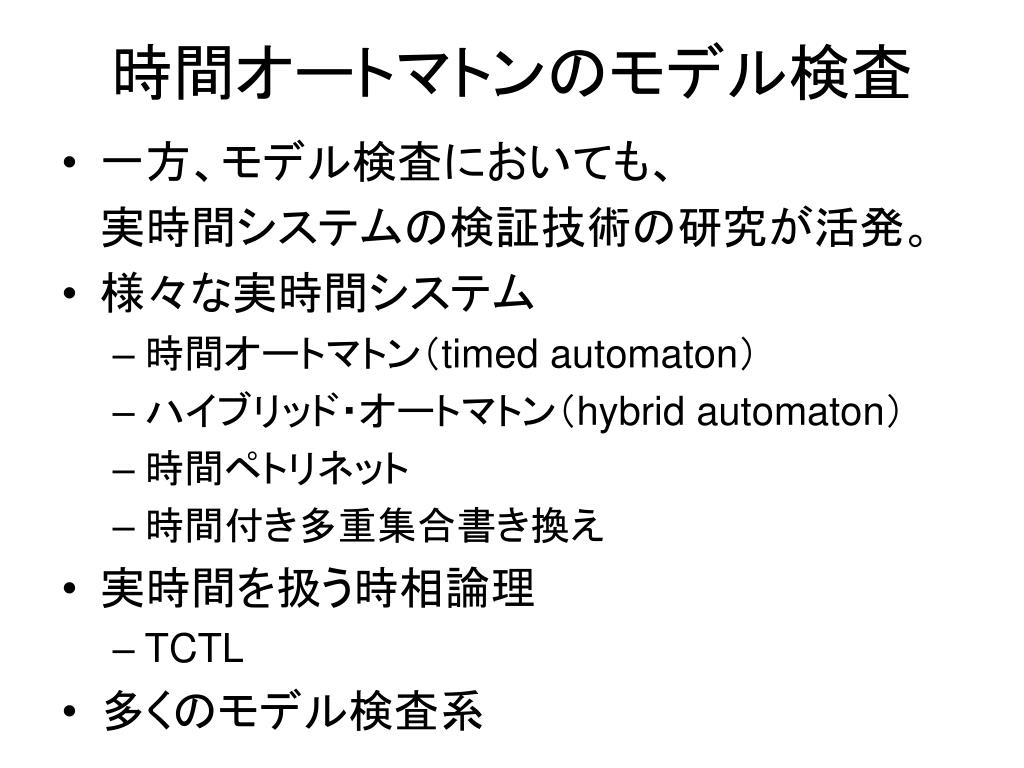

28. 時間オートマトンのモデル検査 • 一方、モデル検査においても、 実時間システムの検証技術の研究が活発。 • 様々な実時間システム • 時間オートマトン（timed automaton） • ハイブリッド・オートマトン（hybrid automaton） • 時間ペトリネット • 時間付き多重集合書き換え • 実時間を扱う時相論理 • TCTL • 多くのモデル検査系

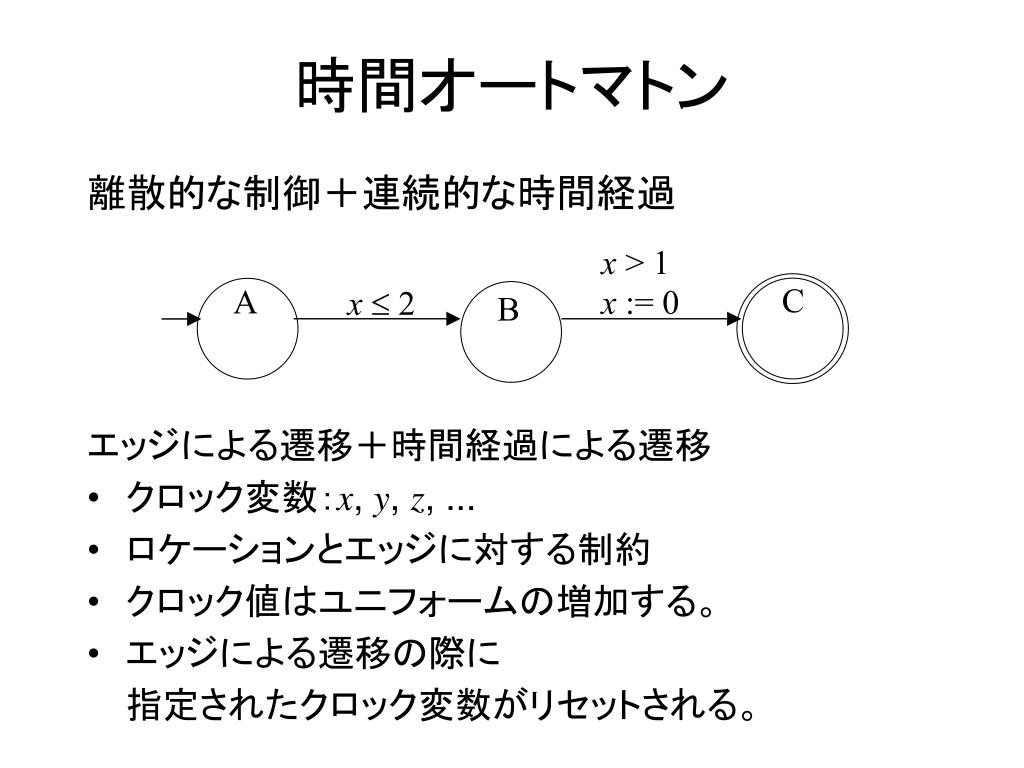

29. 時間オートマトン 離散的な制御＋連続的な時間経過 エッジによる遷移＋時間経過による遷移 • クロック変数：x, y, z, ... • ロケーションとエッジに対する制約 • クロック値はユニフォームの増加する。 • エッジによる遷移の際に 指定されたクロック変数がリセットされる。 x > 1 x := 0 C A x 2 B

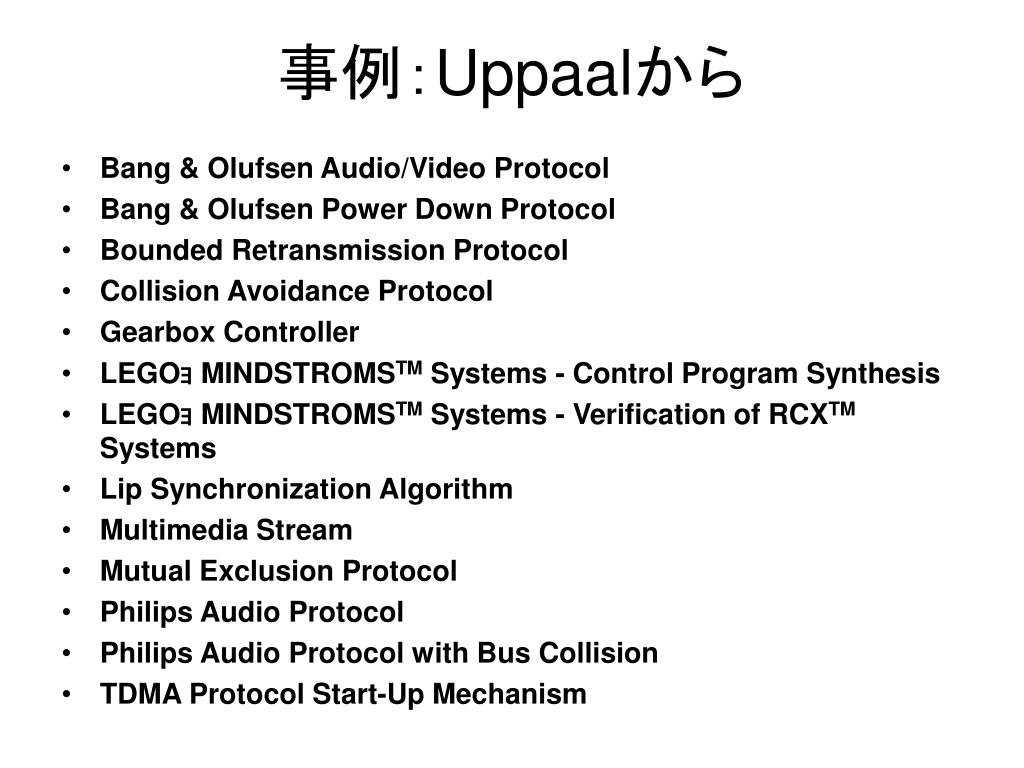

30. 事例：Uppaalから • Bang & Olufsen Audio/Video Protocol • Bang & Olufsen Power Down Protocol • Bounded Retransmission Protocol • Collision Avoidance Protocol • Gearbox Controller • LEGOｮ MINDSTROMSTM Systems - Control Program Synthesis • LEGOｮ MINDSTROMSTM Systems - Verification of RCXTM Systems • Lip Synchronization Algorithm • Multimedia Stream • Mutual Exclusion Protocol • Philips Audio Protocol • Philips Audio Protocol with Bus Collision • TDMA Protocol Start-Up Mechanism
