10 章　色の表現を知る

10章　色の表現を知る 色の表現としてRGBAモデルについて説明し，フレームバッファとの関連を説明する．

10.1　色の合成 • 加算混色 • 色の3原色R(赤)，G(緑)，B(青)を混色すると白になる． • 減算混色 • 物体色の3原色シアン，マゼンタ，イエローを混色すると黒になる．イエロー緑青マゼンタ赤シアン白黒マゼンタシアン赤緑青イエロー減算混色加算混色

10.2　ラスタグラフィックス 画素(ピクセル) 表示画面 Pn 図形データの書込み P1 P0 フレームバッファ画面への表示プレーン

10.3　色立体 色相(H) 0 ≦H ≦360 G G C(R,G,B) 彩度(S) 0 ≦S ≦1 0 R 0 R 明度(V) 0≦V ≦1 B B コンピュータグラフィックスでは，RGBシステムが主に用いられる． HSVシステムのほうが直感的に分かり易いので，微妙な色を指定する場合に有効．

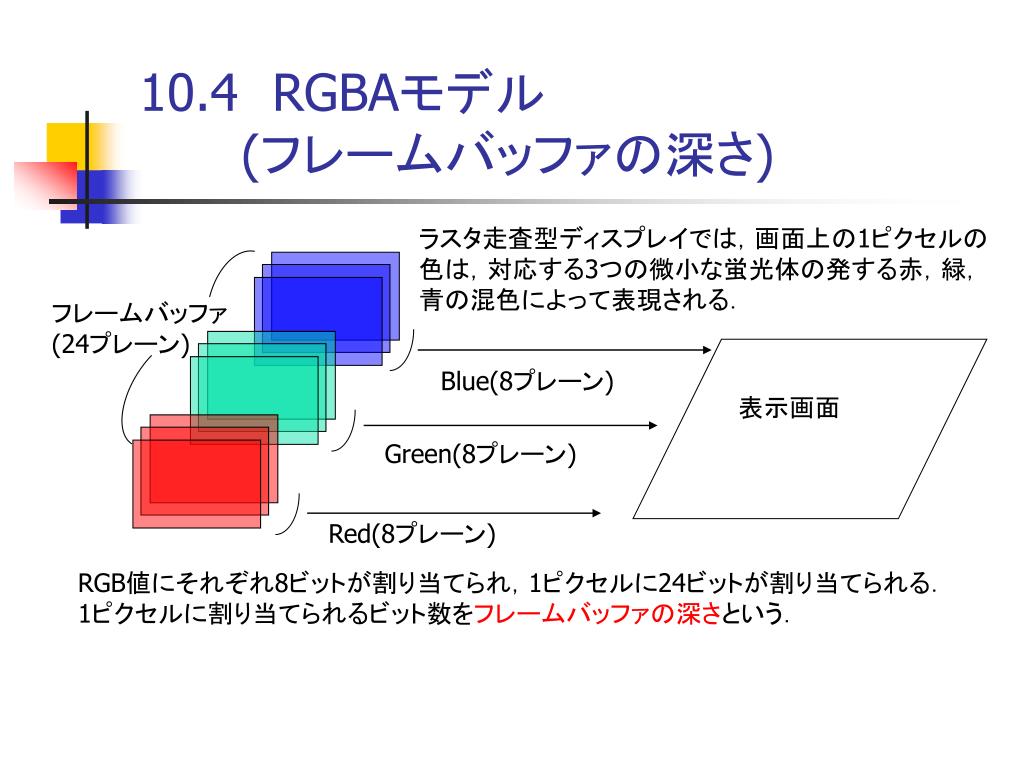

10.4RGBAモデル(フレームバッファの深さ) ラスタ走査型ディスプレイでは，画面上の1ピクセルの色は，対応する3つの微小な蛍光体の発する赤，緑，青の混色によって表現される．フレームバッファ (24プレーン) Blue(8プレーン) 表示画面 Green(8プレーン) Red(8プレーン) RGB値にそれぞれ8ビットが割り当てられ，1ピクセルに24ビットが割り当てられる． 1ピクセルに割り当てられるビット数をフレームバッファの深さという．

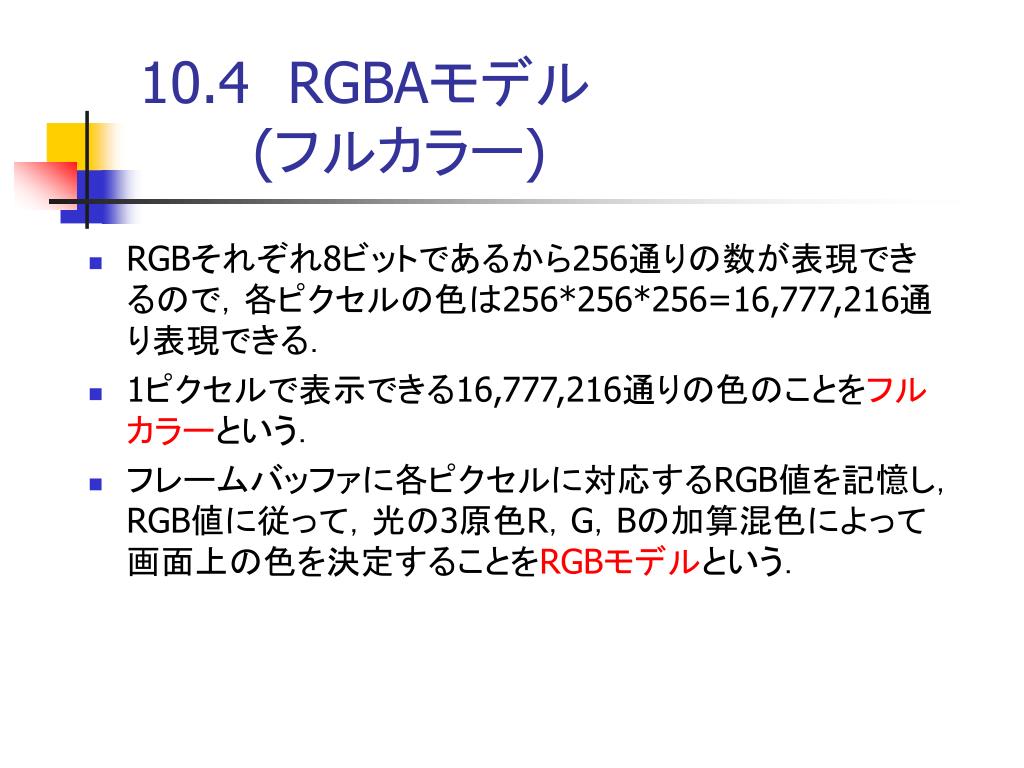

10.4RGBAモデル(フルカラー) • RGBそれぞれ8ビットであるから256通りの数が表現できるので，各ピクセルの色は256*256*256=16,777,216通り表現できる． • 1ピクセルで表示できる16,777,216通りの色のことをフルカラーという． • フレームバッファに各ピクセルに対応するRGB値を記憶し，RGB値に従って，光の3原色R，G，Bの加算混色によって画面上の色を決定することをRGBモデルという．

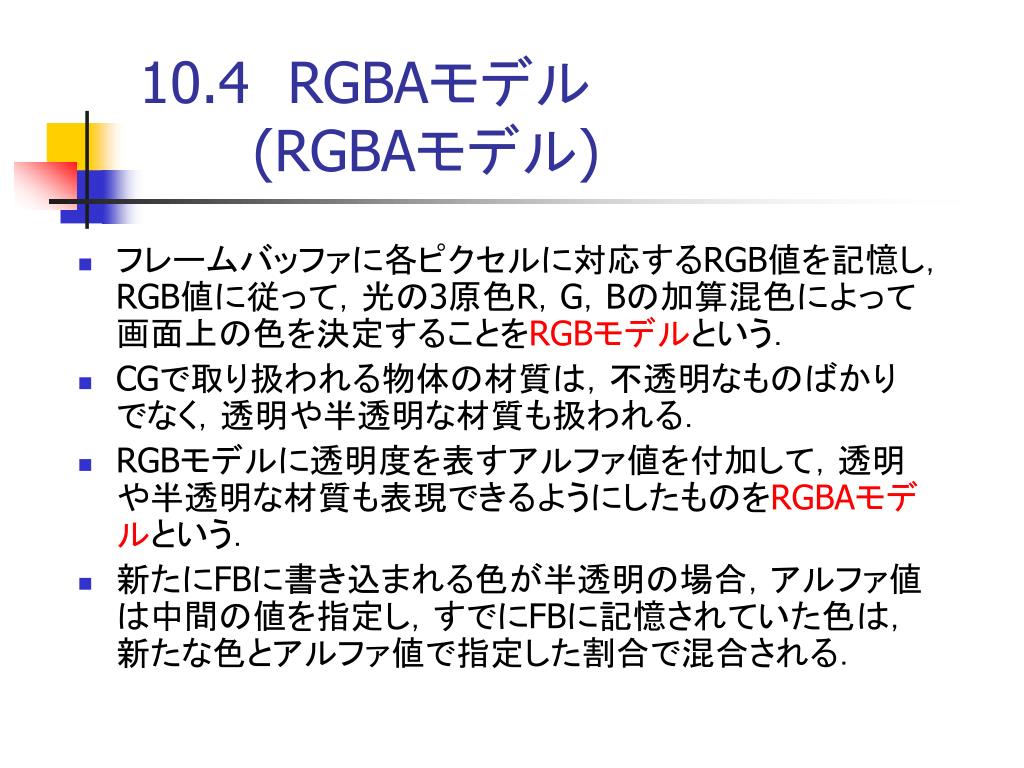

10.4RGBAモデル(RGBAモデル) • フレームバッファに各ピクセルに対応するRGB値を記憶し，RGB値に従って，光の3原色R，G，Bの加算混色によって画面上の色を決定することをRGBモデルという． • CGで取り扱われる物体の材質は，不透明なものばかりでなく，透明や半透明な材質も扱われる． • RGBモデルに透明度を表すアルファ値を付加して，透明や半透明な材質も表現できるようにしたものをRGBAモデルという． • 新たにFBに書き込まれる色が半透明の場合，アルファ値は中間の値を指定し，すでにFBに記憶されていた色は，新たな色とアルファ値で指定した割合で混合される．

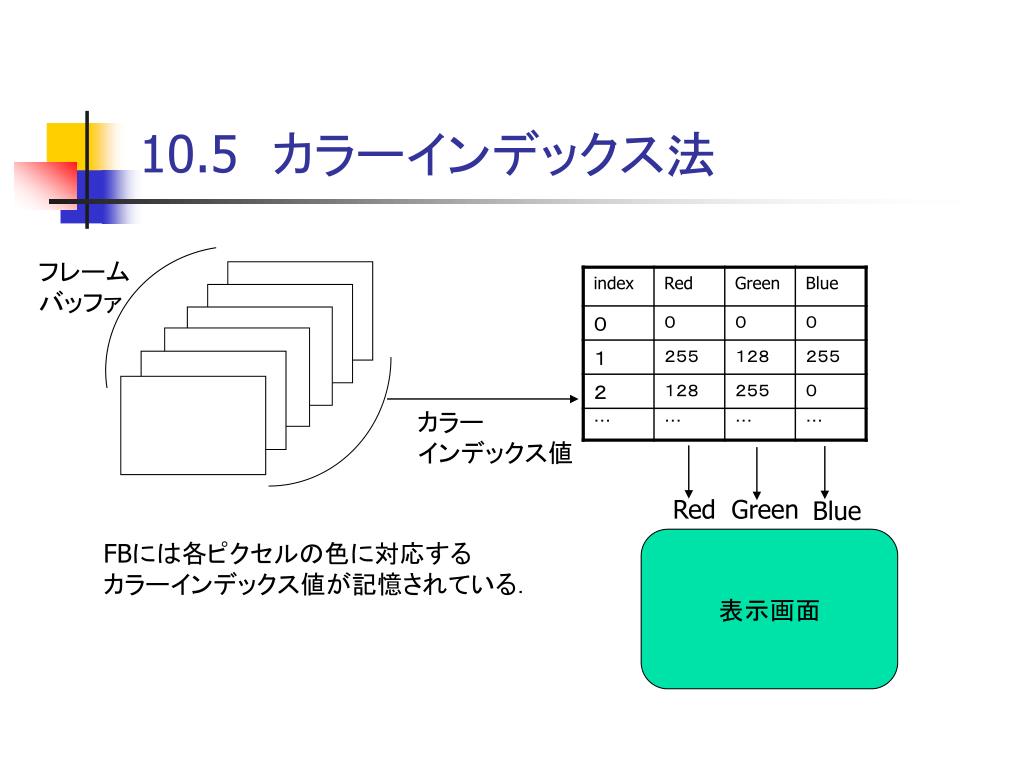

10.5　カラーインデックス法 フレームバッファカラーインデックス値 Red Green Blue 表示画面 FBには各ピクセルの色に対応するカラーインデックス値が記憶されている．
