课程目的 1、掌握复杂结构、复杂构件的处理技巧； 2、掌握常用构件计算原理，明明白白算量，轻轻松松对量； 3、掌握提取工程量方法，快速报量。最终目的：提高工作效率

培训公约 1、全程参与培训，积极参与教学活动，全力以赴实现自己的学习目标； 2、培训期间遵守培训作息时间，不迟到、早退； 3、上课期间在讲师讲课时，不得私下交谈，不得私自离开座位； 4、爱护设备，随手保持清洁； 5、上课期间将手机调整为静音或关机状态，如果要接、打电话到教室外。

课程安排

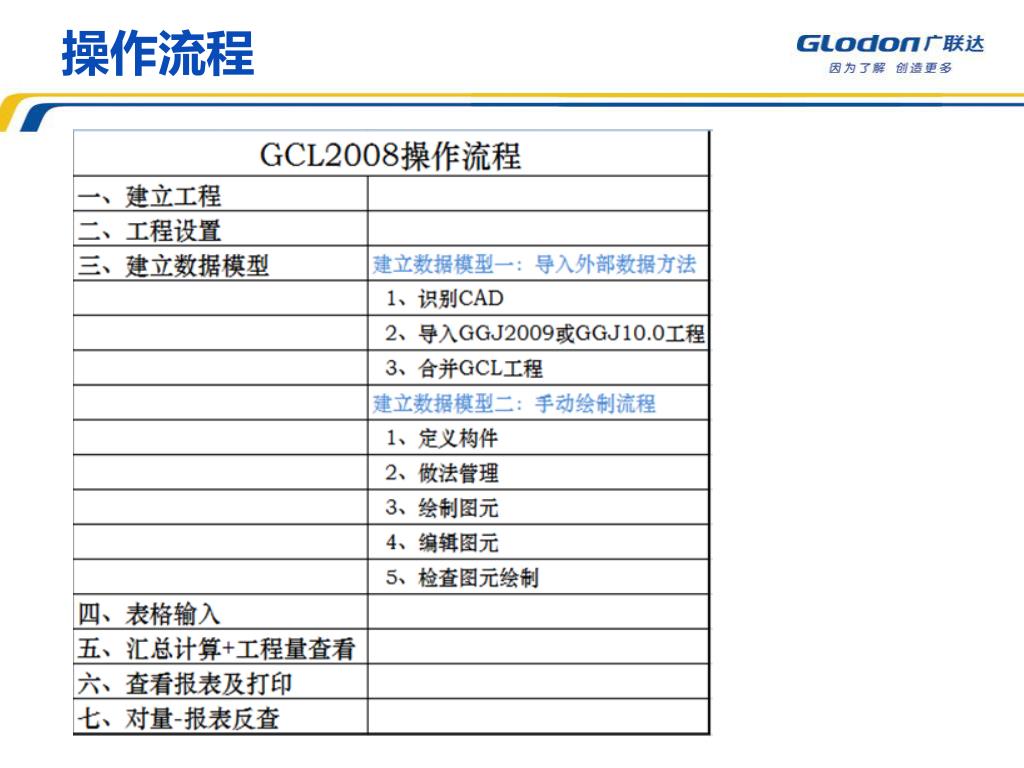

操作流程

新建工程 新建工程时需要注意哪些内容？楼层设置中砼标号是否需要设置，有什么影响及区别？

小结 • 1、做法模式选择： • 工程量表模式 • 纯做法模式 • 2、楼层标号设置正确； • 影响1：新建构件的砼标号缺省值； • 影响2：当某楼层某构件类型砼标号有变化，通过修改楼层标号设置，可以快速同步已定义好的构件砼标号；（注意：对于手动修改的构件砼标号，无影响）

做法套用方法 任何时候，但效率不高查询清单、定额、人材机、查询措施新建工程时选择的做法为标准做法，其余做法为补充或借用做法。查询匹配清单、定额任何时候，方便选择合适做法根据构件类型或构件属性过滤必须使用甲方提供的清单项工程设置时必须导入甲方提供的外部清单，此功能还可使用。查询外部清单、查询匹配外部清单 • 1、通过多种条件过滤待刷构件（属性、未套做法等） • 2、做法刷可以只刷部分做法（遗漏某条做法的情况）做法刷将当前做法，批量刷给其他构件；一对多；

做法套用方法 可以利用已经存档的构件或历史工程构件；构件及做法一起过来，且可以同时提取很多构件 1、可以导构件属性加做法或只导构件属性 2、历史工程通过文件类型构件提取可以利用已经存档构件的做法及历史工程做法；只能提取做法，且一次只能提取一个构件的做法做法提取 1、历史工程通过文件类型

清单显示格式

做法换算 标准换算与批量换算两者的区别及换算原理标准换算：业务范围：与计价软件相同，配比换算、运距换算、厚度换算等；构件范围：一次只能对一条做法进行换算；换算结果：只能进行材料换算批量换算：业务范围：砼、砂浆、子目换算构件范围：一次能整楼构件进行换算；换算结果：优先进行子目换算，其次材料换算

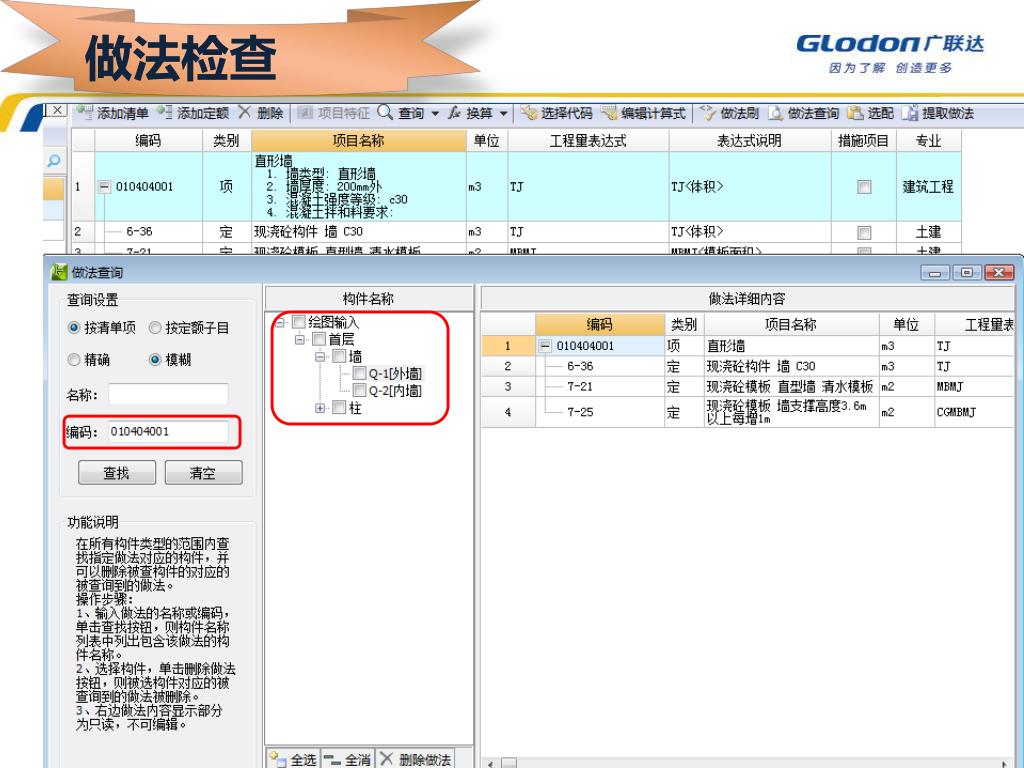

做法检查 做法检查方法：检查做法、做法查询；检查做法：应用场景：过滤哪些构件没有套做法可以过滤未套做法的构件、及工程量表达式为空的构件；做法查询：应用场景：当做法套错了，要统一过滤哪些构件套了此做法，同时可以快速删除；可以过滤出符合查询条件的做法

小结 1、掌握做法套用各种方法使用情况及注意事项；查询匹配、做法刷、做法提取等功能； 2、清单项目名称与项目特征显示格式的调整方法； 3、了解标准换算与批量换算的处理范围及区别； 4、掌握做法检查的两种方法：做法检查（F8）、做法查询。

课程安排 单元一：基础土方单元二：复杂结构处理单元三：装修单元四：零星构件

主要内容 目标： 1、掌握土方报表量的用途、各报表量计算原理及思路。 2、掌握基础防水计算方法 3、掌握坡道绘制及计算

土方 • 土方要算哪些工程量？ • 挖土、填土、运土、措施保障工程量 • 软件提供了哪些工程量?(以基槽为例) 喷锚支护打钎拍底、防水

挖土方 各报表量扣减计算原则：土方体积：大开挖土方>基坑>基槽（土方重叠部分算给级别大者构件）侧面面积：互相扣减，平齐面优先给大开挖土方>基坑>基槽底面面积：互相扣减，平齐面优先给大开挖土方>基坑>基槽挡土板面积：互相扣减，平齐面优先给大开挖土方>基坑>基槽

填土方 回填土：填土分为素土回填、房心回填 • 素土回填：基础层：a、按挖方体积减去室外地坪以下埋设的基础体积计算； b、如果基础层绘制房间或建筑面积，程序按房间或建筑面积围成空间体进行扣减地下室：直接扣减基础构件及外墙外边线所围成的筒体； • 房心回填：按主墙间净面积乘以回填厚度计算

土方案例 1、请计算大开挖的土方量？工程是筏板基础，筏板低标高是-4.2m，筏板下是100厚的素混凝土垫层，垫层出筏板边100mm，挖土工作面是300mm；筏板长15.2m，筏板宽是9.2m；

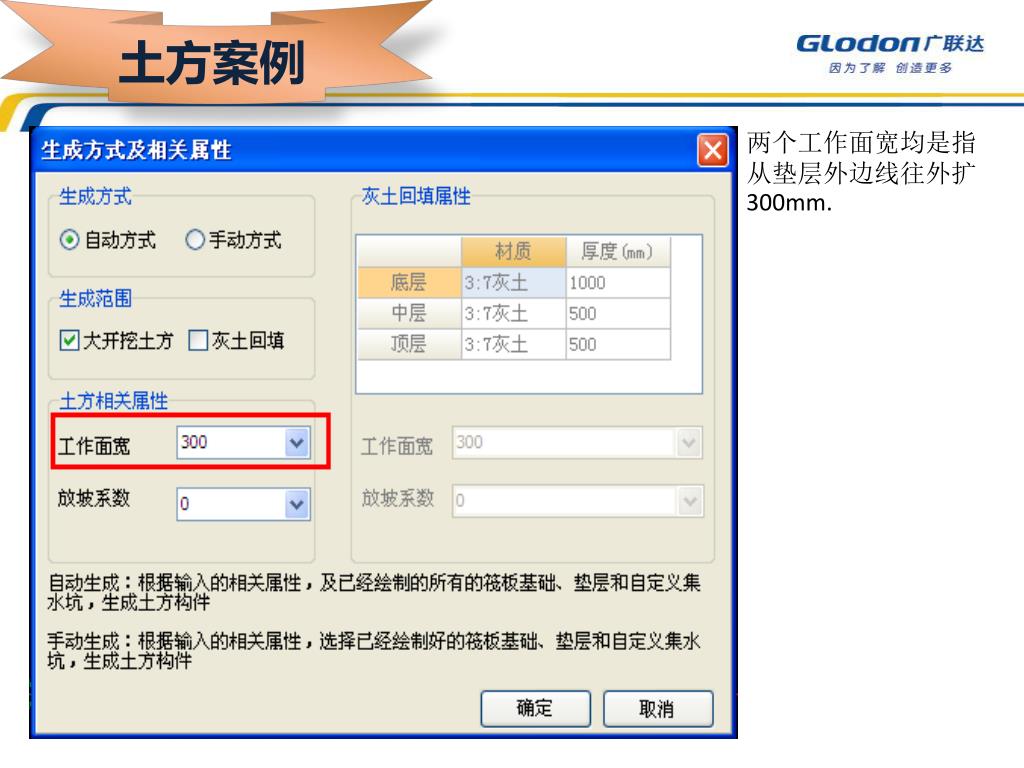

土方案例 两个工作面宽均是指从垫层外边线往外扩300mm.

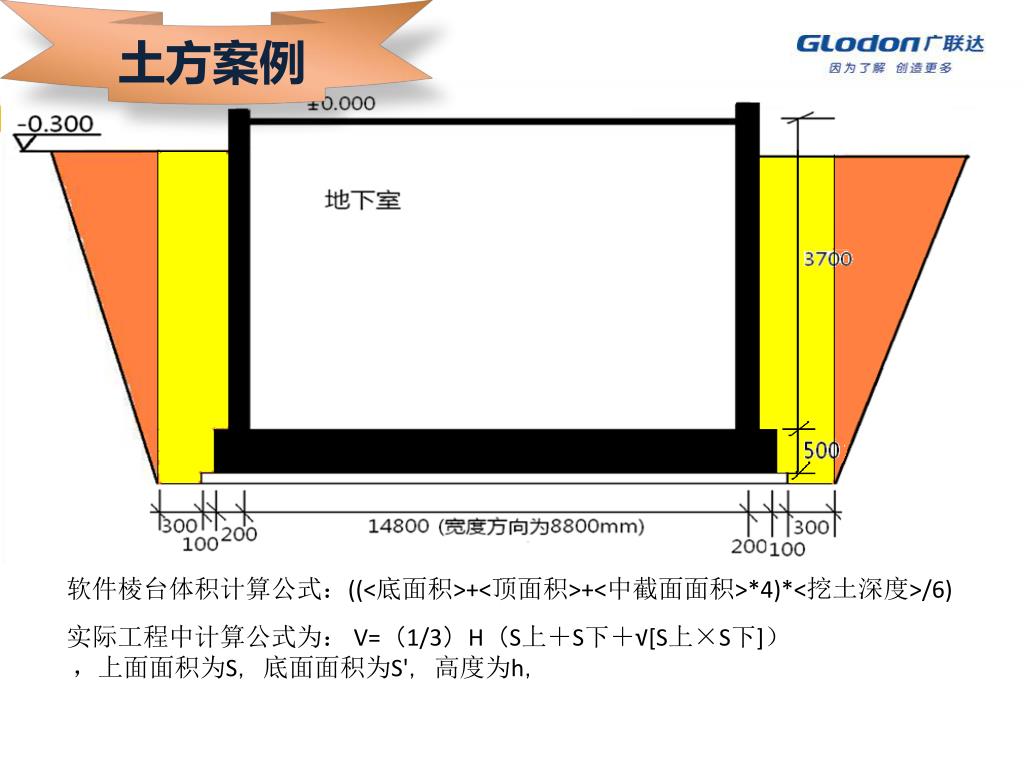

土方案例 软件棱台体积计算公式：((<底面积>+<顶面积>+<中截面面积>*4)*<挖土深度>/6) 实际工程中计算公式为： V=（1/3）H（S上＋S下＋√[S上×S下]），上面面积为S，底面面积为S'，高度为h，

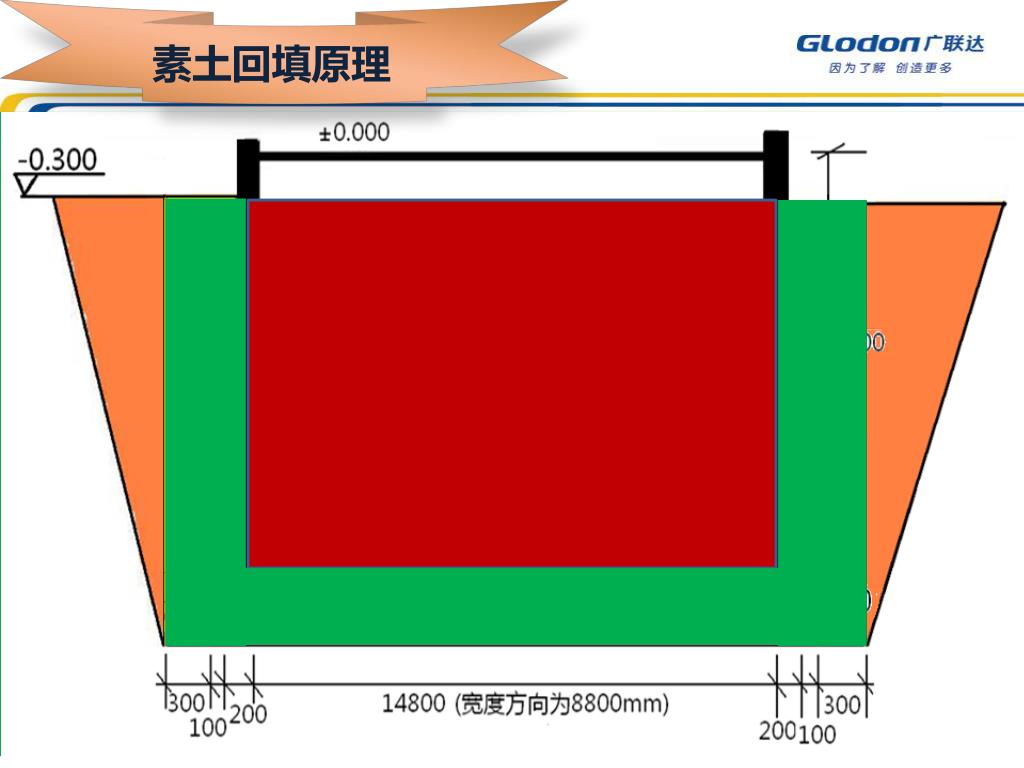

素土回填原理

土方公式 计算基础回填土体积应减去埋在室外地坪以下的基础和垫层，以及直径超过500mm的管道等所占的体积。管径在500mm以下的，不扣除管道所占体积；管径超过500mm以上时按下表规定扣除管道所占的体积。

余土外运 • 余土外运： • 计算思路：挖土方减回填土体积 • 余土外运工程量在？查得

小结 1、软件中土方计算哪些工程量及各工程量作用； 2、重点掌握素土回填计算原则； 3、了解余土外运工程量提取方法。

软件中基础防水如何处理？

基础防水 基础防水面积=底部面积+直面面积+斜面面积+外墙外侧筏板平面面积地下室防水外墙外侧筏板平面面积斜面面积直面面积底部面积

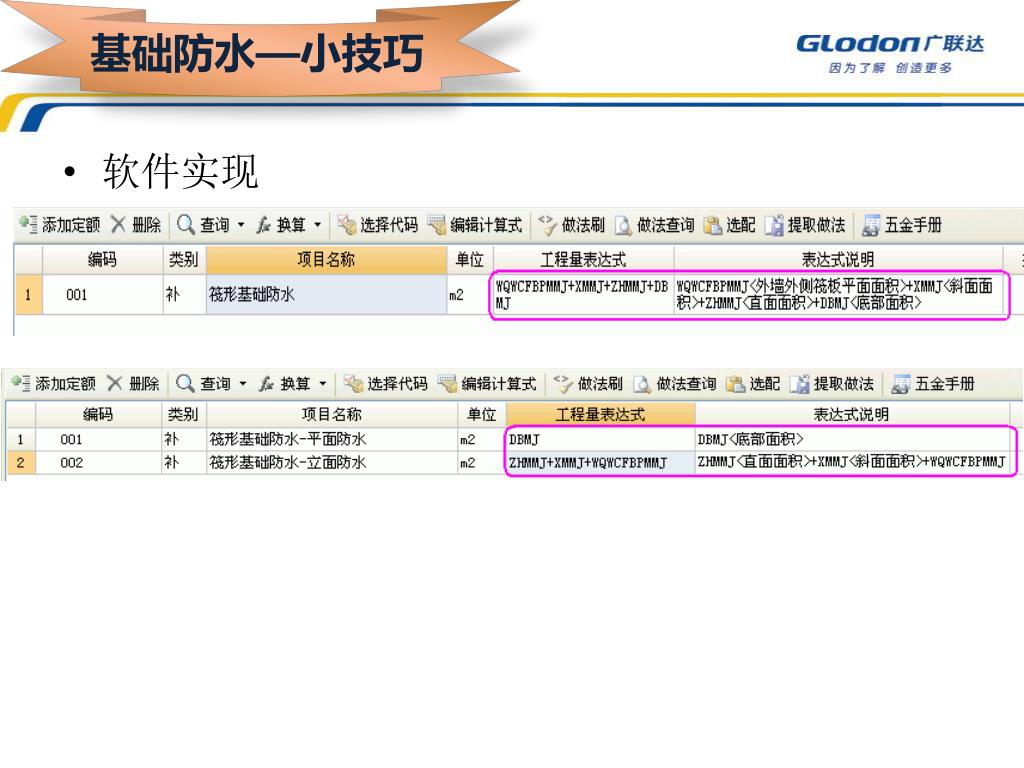

基础防水—小技巧 • 软件实现

基础防水 桩承台桩承台防水=底面面积+顶面面积+侧面面积

基础防水 条形基础：条基防水=底面面积+顶面面积+侧面面积

基础防水 独立基础独基防水=底面面积+顶面面积+侧面面积

基础防水 条基防水计算条基受所处位置不同，有时需要计算防水，有时不需要计算防水；（如外墙下的条基需要计算防水，而内墙下的条基不需要计算防水）为了解决这个问题：在条属性中增加是否计算防水属性，私有属性，由用户根据所处位置来调整；

小结 1、利用报表量灵活处理基础防水计算

坡道

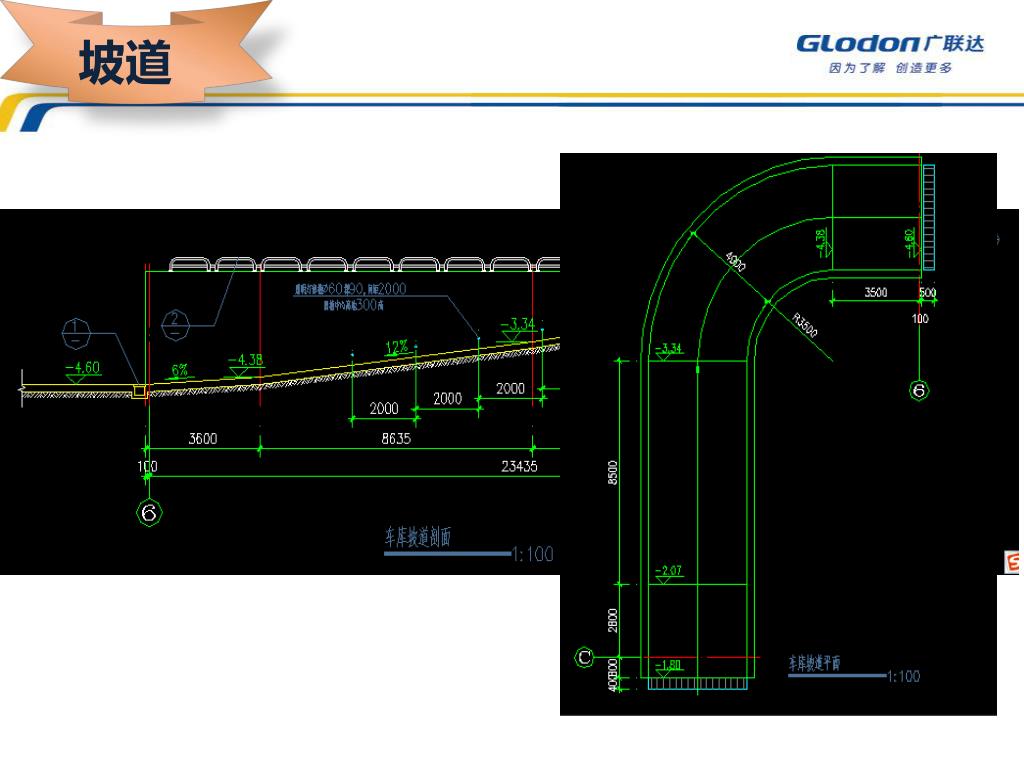

坡道 • 通过定义斜筏板处理平直段斜坡道；通过斜条基或螺旋板处理螺旋坡道。 • 坡道垫层筏板、斜条基、螺旋板自动布置并自动调整标高； • 坡道土方可以根据垫层自动布置并自动调整标高。

小结 1、掌握坡道的处理。 2、掌握坡道土方的绘制。

超高计算 Q1 Q2 1、请计算出上图Q1、Q2的超高模板面积的工程量？墙厚300mm，板厚100mm

超高计算 • 江西地区计算规则说明：现浇钢筋混凝土柱、梁、板、墙的支模高度即：室外地坪至板底（梁底）或板面（梁面）至板底（梁底）之间的高度以3.6m以内为准，超过3.6m以上部分，另按超过部分每增高1m增加支撑工程量。不足0.5m时不计，超过0.5m按1m计算。 • 工程量计算规则：墙体模板分为内外计算模板面积，外墙高度由楼层表面算至上一层楼板上表面，内墙由楼板上表面算至上一层楼板（或梁）下表面。

超高计算 Q1超高模板面积的工程量？ Q2的超高模板面积的工程量？

超高计算---墙 2.9m 6.5m 3.6m 墙墙超高起始判断高度比如墙为240mm，长为1m，那么超高模板面积如何计算呢？层底标高

超高计算---墙 • 方法2：超高模板面积=超过3.6米的模板量*超高数量(特殊算法) 6.5m 特殊计算规则现浇构件柱、墙是按支模高度(地面至板底)3.6m编制的，超过3.6m时超过部分按超高子目(不足lm按比例)计算比如墙厚为240mm，长为1m，那么超高模板面积如何计算呢？超高数量=3; (6.5-3.6)/1=2.9; 柱超高模板=((0.7*2.9)*4)*3

超高计算---墙 • 方法3：超高模板面积=超过3.6米的模板量*超高系数 6.5m 比如墙为240mm，长为1m，那么超高模板面积如何计算呢？超高系数= (6.5-3.6)=2.9; 柱超高模板=((0.7*4)*2.9)*2.9=23.548

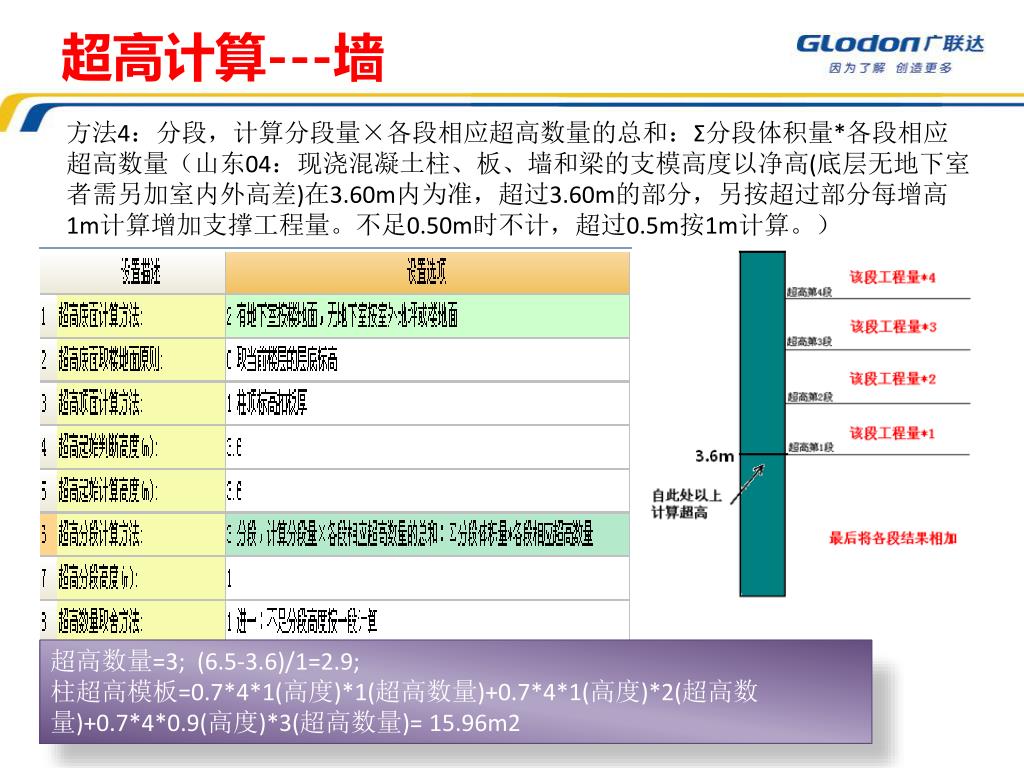

超高计算---墙 方法4：分段，计算分段量×各段相应超高数量的总和：Σ分段体积量*各段相应超高数量（山东04：现浇混凝土柱、板、墙和梁的支模高度以净高(底层无地下室者需另加室内外高差)在3.60m内为准，超过3.60m的部分，另按超过部分每增高1m计算增加支撑工程量。不足0.50m时不计，超过0.5m按1m计算。）超高数量=3; (6.5-3.6)/1=2.9; 柱超高模板=0.7*4*1(高度)*1(超高数量)+0.7*4*1(高度)*2(超高数量)+0.7*4*0.9(高度)*3(超高数量)= 15.96m2

小结 1、理解超高计算的四种方法；

楼地面防水

楼地面防水 在实际工程中，一般在卫生间、厨房、半封闭阳台、当作厨房使用的阳台等房间内设置楼地面防水面积。目的是防止生活用水以及雨水等侵入楼地面，或者是侵入与楼地面接触的部分墙体。一旦有水体侵入楼地面，就会沿着下一层的墙体不断渗入下流，最终将影响房间的装修效果。所以，在施工过程中一般都要按照图纸的要求在需要设置防水的楼地面处铺设卷材、刷涂料或是采用防水砂浆等措施来建立防水面层。

楼地面防水处理 软件是如何来实现楼地面防水的计算的呢？

楼地面防水处理 房间1：防水高度为600mm 房间2：防水高度为400mm 1、请计算出上图的墙、板、室内装修的工程量？墙厚250mm，轴线距外墙外边线150mm,板厚100mm 门居中布置，尺寸均为：1200*2100
