  1. 在线核磁共振监测李云 ２０１３年９月１１日

  2. 报告人介绍 • 以色列夸利安核磁共振仪器有限公司中国总经理 • “清华心，中国情”俱乐部创始理事 • 北京化工大学绿色工程及可再生技术中心客座教授 • 中美清洁能源及技术论坛首席科学家 • 全球材料研究协会、美国物理学会和美国化学会会员 • １９９５年获清华大学物理系固态物理专业学士 • ２００２年获斯坦福大学材料科学与工程博士学位 • ２００２－２００９年通用电气公司全球研究中心任资深科学家，非晶硅平板数字X光机大型项目经理，纳米材料研究项目经理 • 六篇期刊论文和七篇公司内部报告 • 四次应邀大会学术报告 • 已获七项美国发明专利及三项中国专利 • 十四项专利申请正在审核中 2

  3. 目录 1 • 核磁共振 2 • 工艺流程 3 • 公司及产品介绍 4 • 公司案例 3

  4. 核磁共振是什么 ? NMR：将样品置于外加强大的磁场下。核自旋本身的磁场，在外加磁场下重新排列，大多数核自旋会处于低能态。我们额外施加电磁场来干涉低能态的核自旋转向高能态，再回到平衡态便会释放出射频，这就是NMR讯号 核磁共振谱与紫外光谱、红外光谱和质谱一起被有机化学家们称为“四大名谱” 目前对核磁共振谱的研究主要集中在1H和13C两类原子核的图谱 通过核磁共振，可得到含有物理、化学性质的有机烃类物质的结构图 非接触式分析技术，可分析重质粘稠、不透光的样品 MRI　核磁共振成像

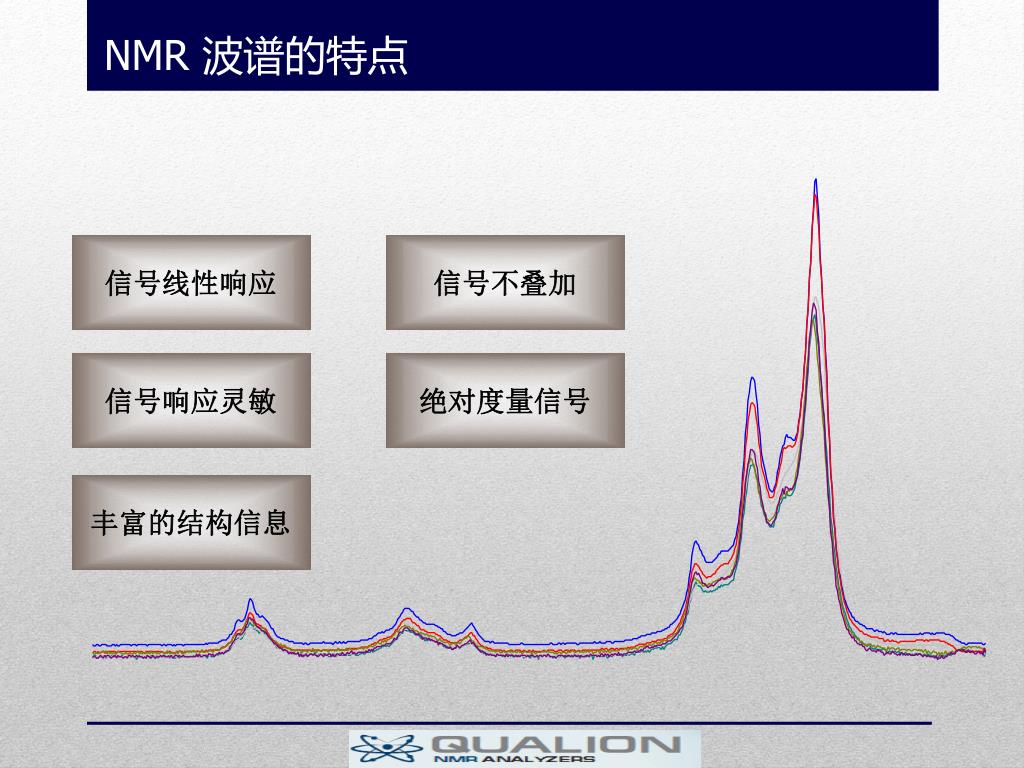

  5. NMR 波谱的特点 信号线性响应 信号不叠加 信号响应灵敏 绝对度量信号 丰富的结构信息

  6. 现场工艺流程 远程诊断 工艺物流 先进控制, 优化企业信息，动态性能测量 样品预处理系统 过程NMR装置 DCS Modbus 每2分钟分析一次样品的化学、物理性质 远程以太网登录 TCP/IP

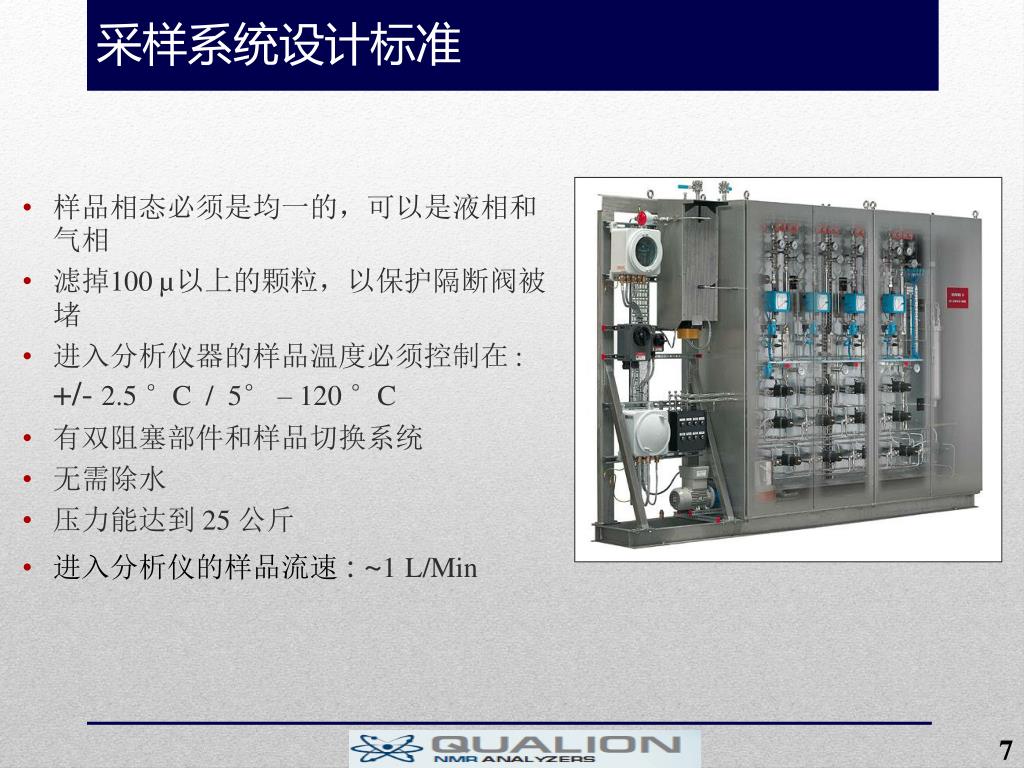

  7. 采样系统设计标准 • 样品相态必须是均一的，可以是液相和气相 • 滤掉100 µ以上的颗粒，以保护隔断阀被堵 • 进入分析仪器的样品温度必须控制在 : +/- 2.5 °C / 5° – 120 °C • 有双阻塞部件和样品切换系统 • 无需除水 • 压力能达到 25 公斤 • 进入分析仪的样品流速: ~1L/Min 7

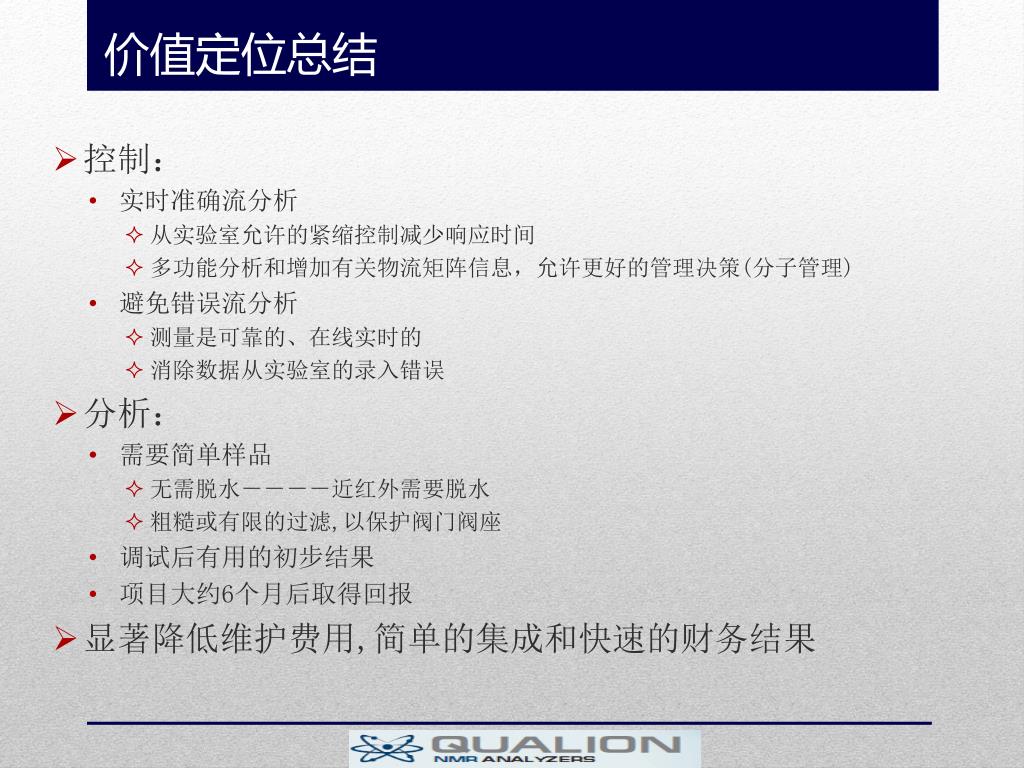

  8. 价值定位总结 • 控制： • 实时准确流分析 • 从实验室允许的紧缩控制减少响应时间 • 多功能分析和增加有关物流矩阵信息，允许更好的管理决策(分子管理) • 避免错误流分析 • 测量是可靠的、在线实时的 • 消除数据从实验室的录入错误 • 分析： • 需要简单样品 • 无需脱水－－－－近红外需要脱水 • 粗糙或有限的过滤,以保护阀门阀座 • 调试后有用的初步结果 • 项目大约6个月后取得回报 • 显著降低维护费用,简单的集成和快速的财务结果

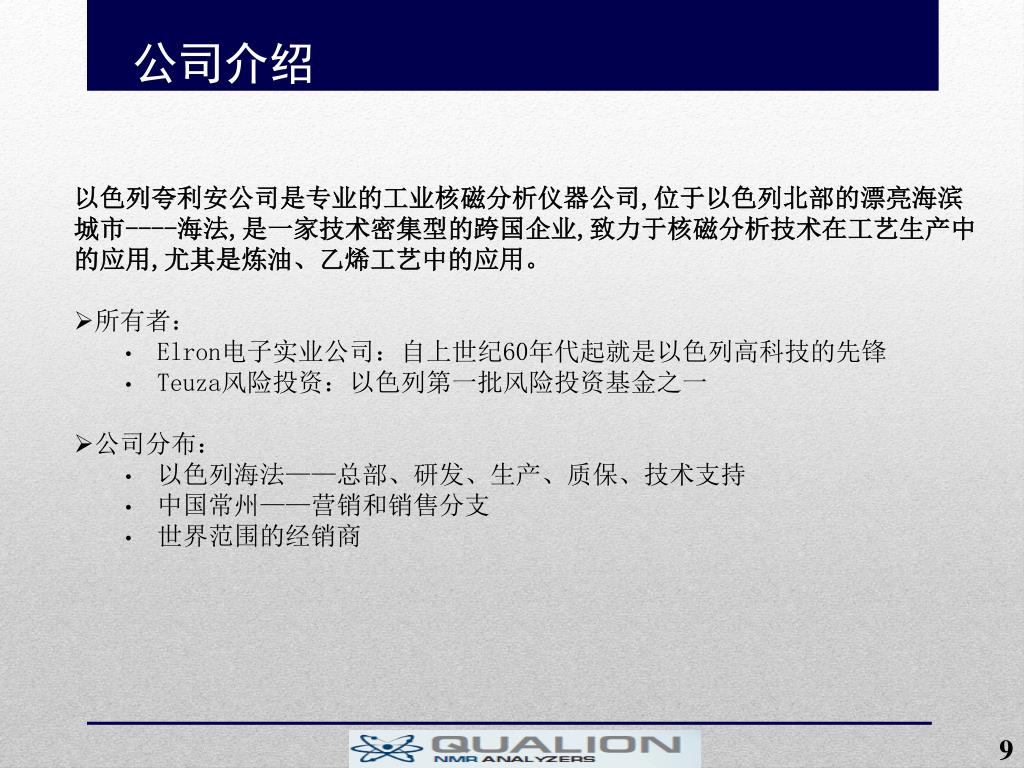

  9. 公司介绍 • 以色列夸利安公司是专业的工业核磁分析仪器公司,位于以色列北部的漂亮海滨城市----海法,是一家技术密集型的跨国企业,致力于核磁分析技术在工艺生产中的应用,尤其是炼油、乙烯工艺中的应用。 • 所有者： • Elron电子实业公司：自上世纪60年代起就是以色列高科技的先锋 • Teuza风险投资：以色列第一批风险投资基金之一 • 公司分布： • 以色列海法——总部、研发、生产、质保、技术支持 • 中国常州——营销和销售分支 • 世界范围的经销商 9

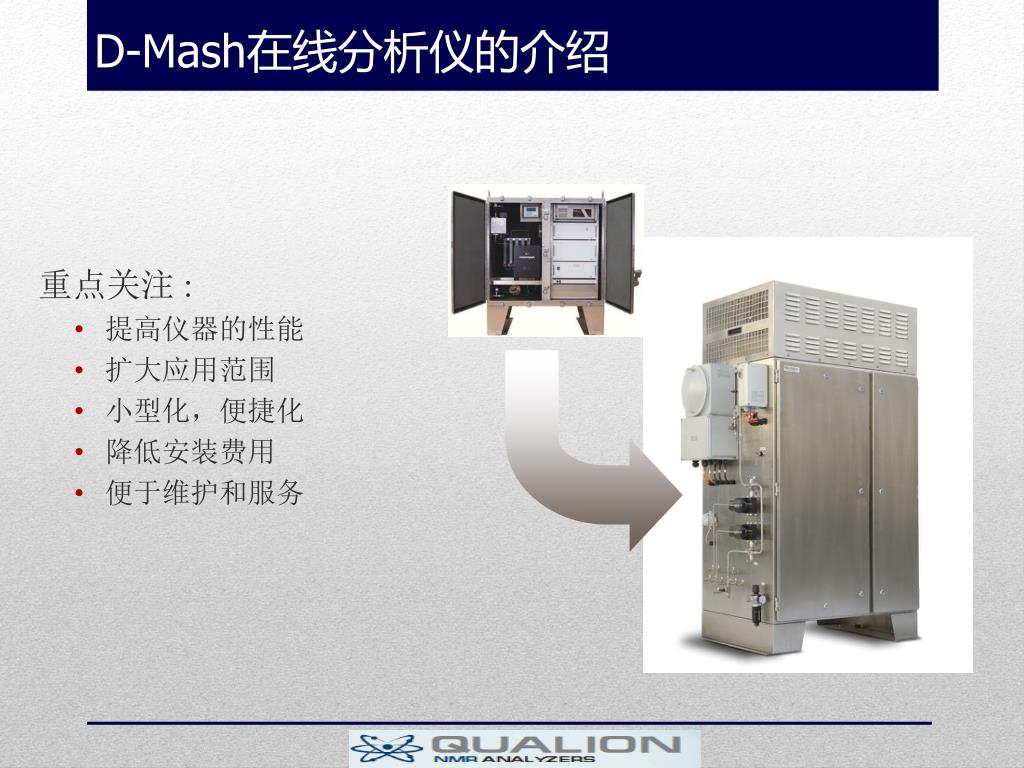

  10. D-Mash在线分析仪的介绍 重点关注 : 提高仪器的性能 扩大应用范围 小型化，便捷化 降低安装费用 便于维护和服务

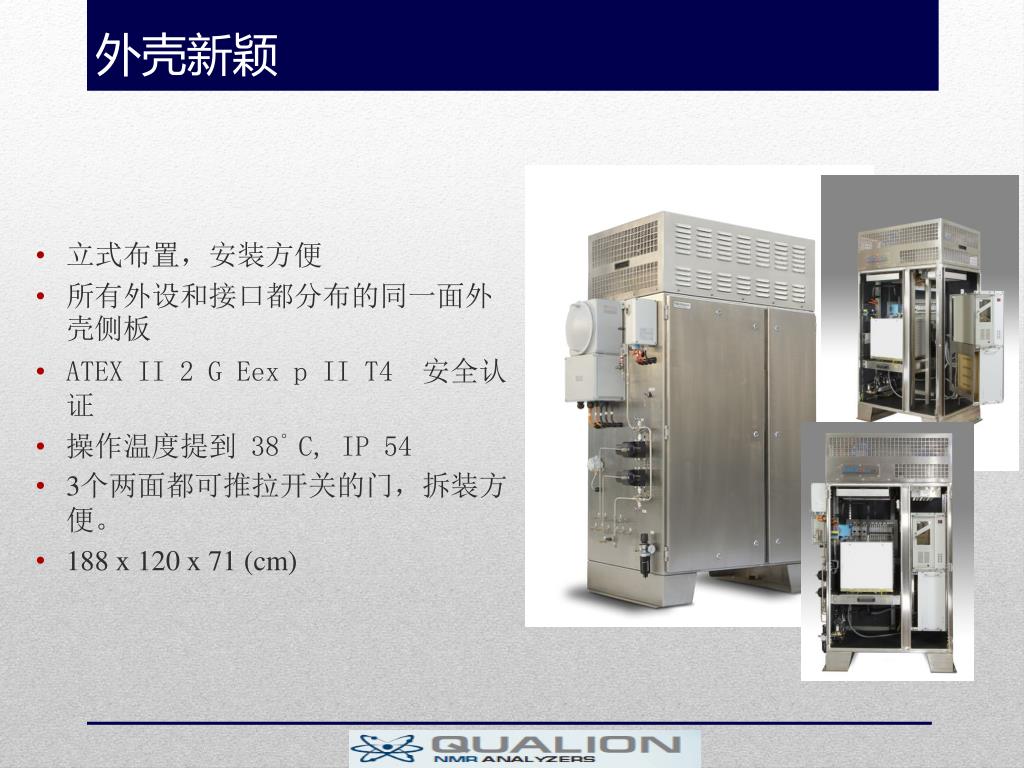

  11. 外壳新颖 立式布置，安装方便 所有外设和接口都分布的同一面外壳侧板 ATEX II 2 G Eex p II T4 安全认证 操作温度提到 38°C, IP 54 3个两面都可推拉开关的门，拆装方便。 188 x 120 x 71 (cm)

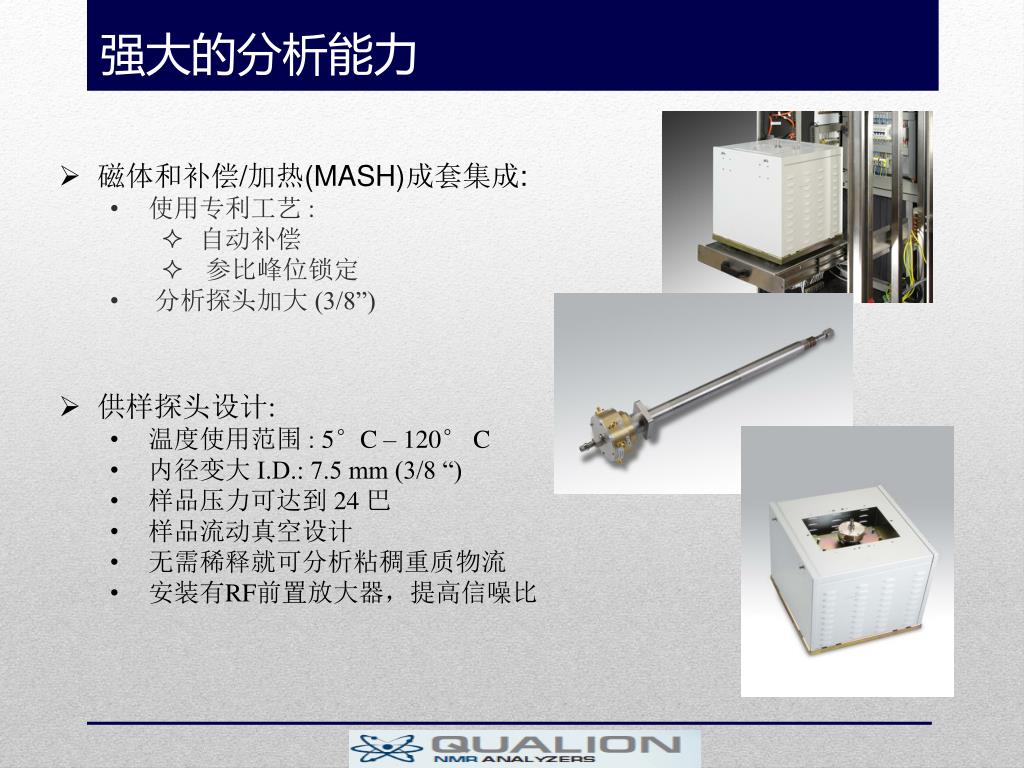

  12. 强大的分析能力 • 磁体和补偿/加热(MASH)成套集成: • 使用专利工艺 : • 自动补偿 • 参比峰位锁定 • 分析探头加大 (3/8”) • 供样探头设计: • 温度使用范围 : 5°C – 120° C • 内径变大 I.D.: 7.5 mm (3/8 “) • 样品压力可达到 24 巴 • 样品流动真空设计 • 无需稀释就可分析粘稠重质物流 • 安装有RF前置放大器，提高信噪比

  13. 拆装简单，维护方便 可直接进入到机壳内的任何一个关键组件 : 磁体腔 可把电子腔完全弹出来，直接进入到电子腔的任何组件： RF-控制箱 配电箱 工业电脑 通过因特网，启动远程登录程序，可调用所有的仪表参数，对仪器进行维护和故障诊断

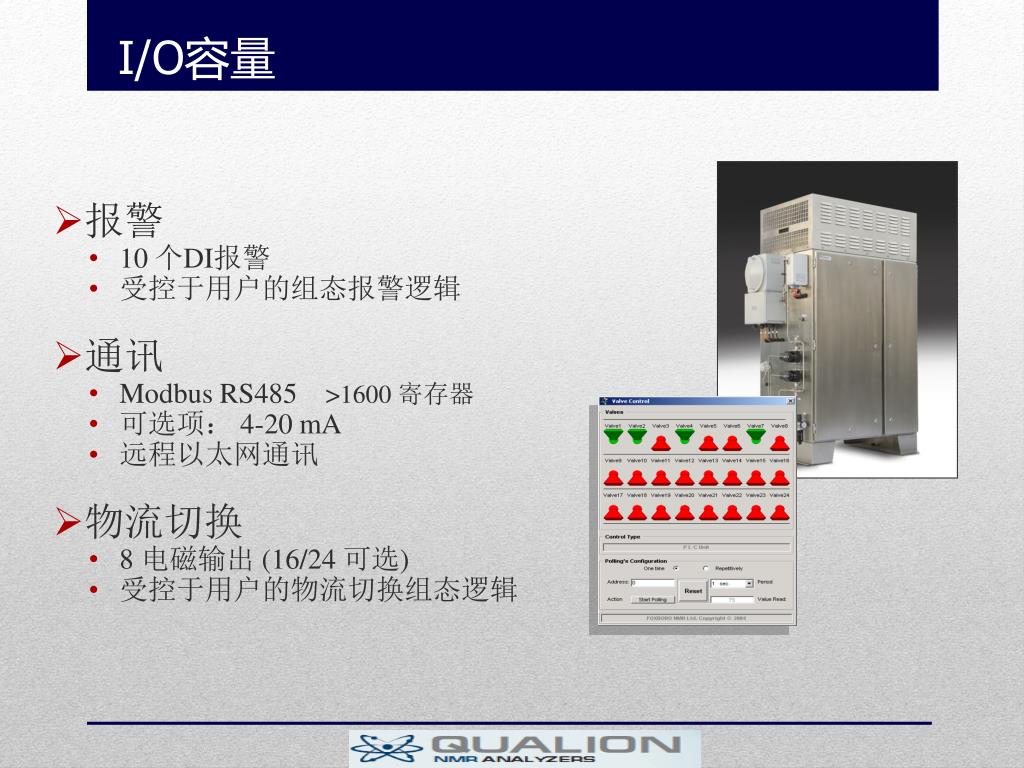

  14. 报警 10 个DI报警 受控于用户的组态报警逻辑 通讯 Modbus RS485>1600 寄存器 可选项： 4-20 mA 远程以太网通讯 物流切换 8 电磁输出 (16/24 可选) 受控于用户的物流切换组态逻辑 I/O容量

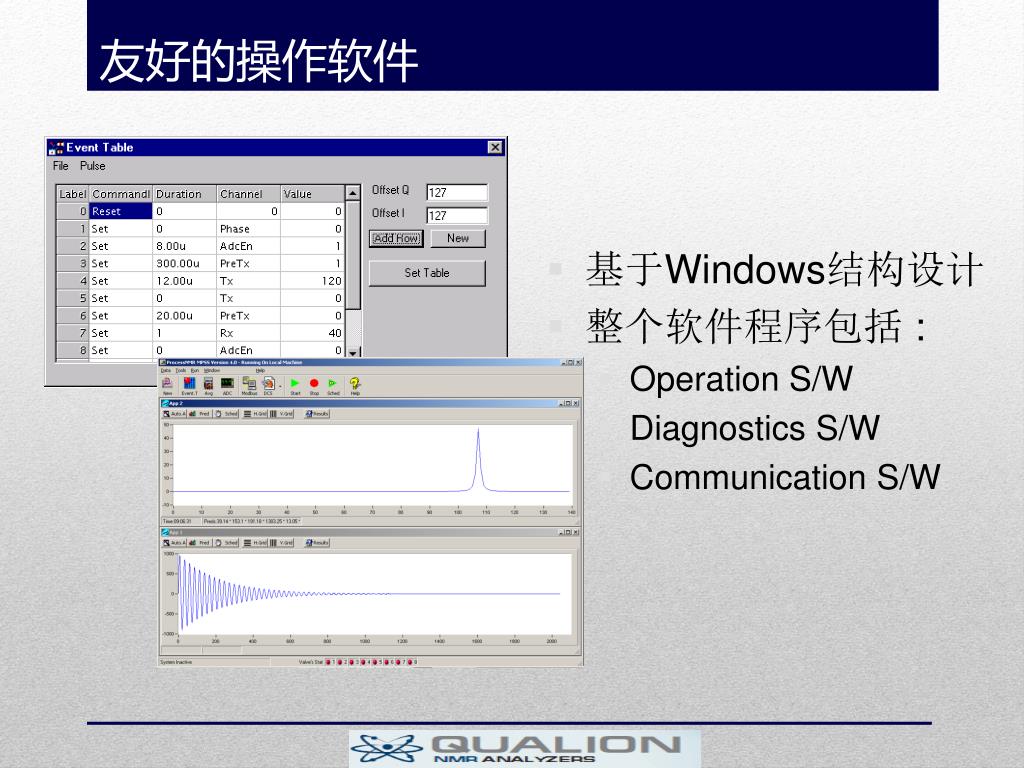

  15. 友好的操作软件 • 基于Windows结构设计 • 整个软件程序包括 : • Operation S/W • Diagnostics S/W • Communication S/W

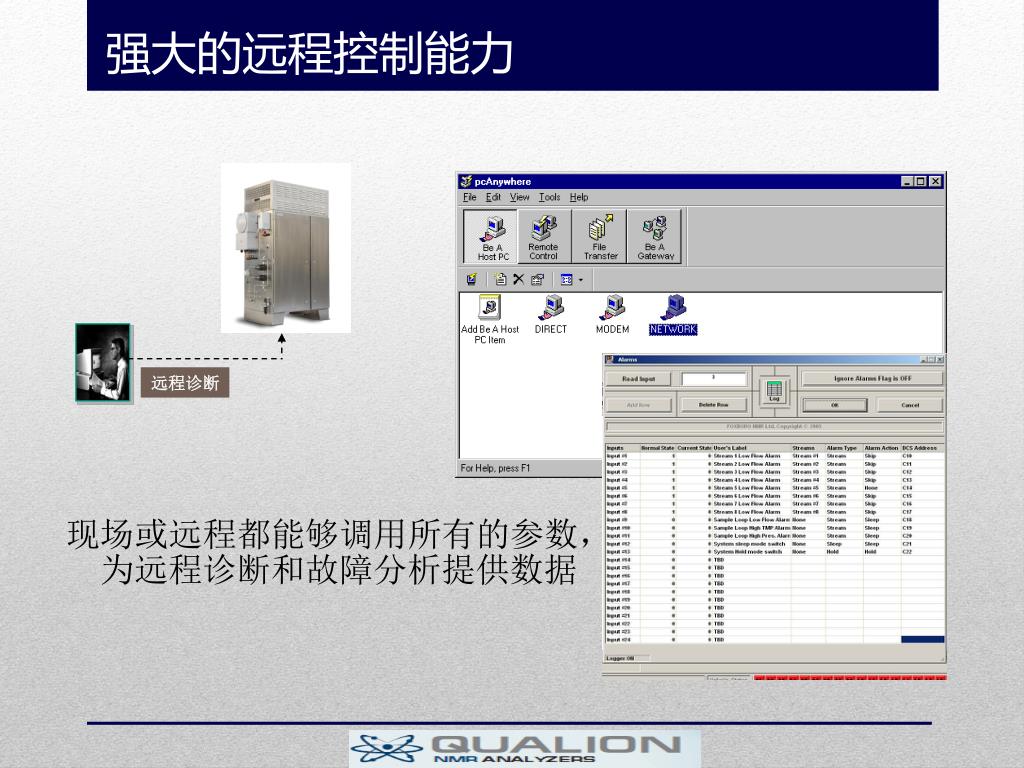

  16. 强大的远程控制能力 远程诊断 现场或远程都能够调用所有的参数，为远程诊断和故障分析提供数据

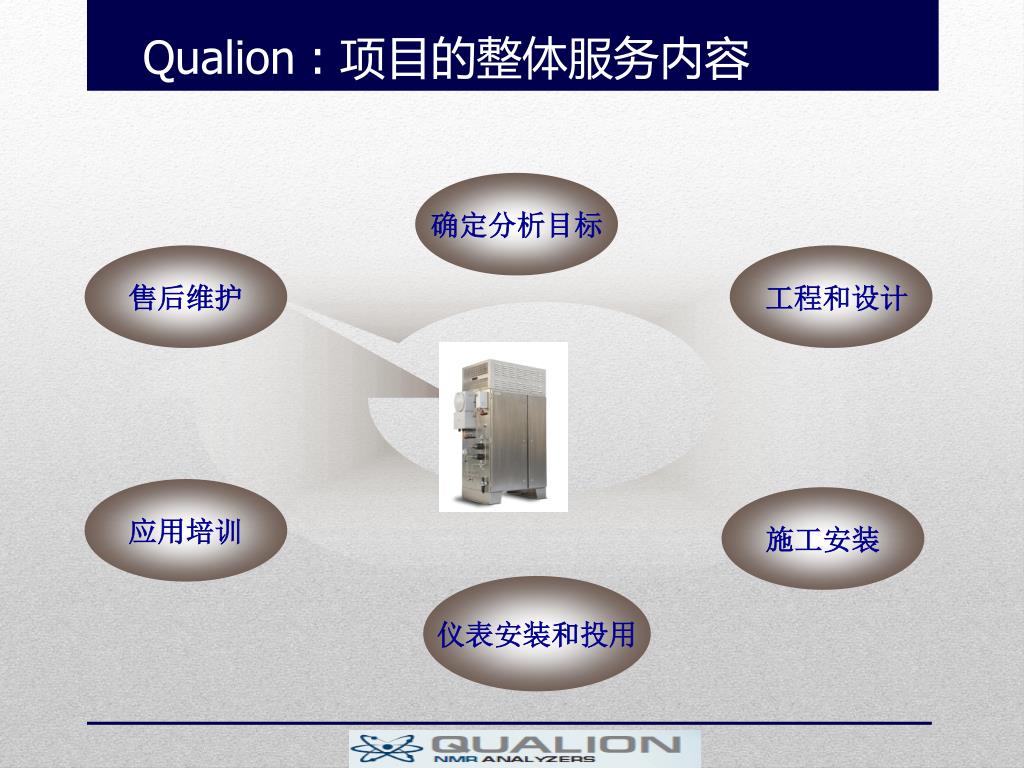

  17. Qualion : 项目的整体服务内容 确定分析目标 售后维护 工程和设计 应用培训 施工安装 仪表安装和投用

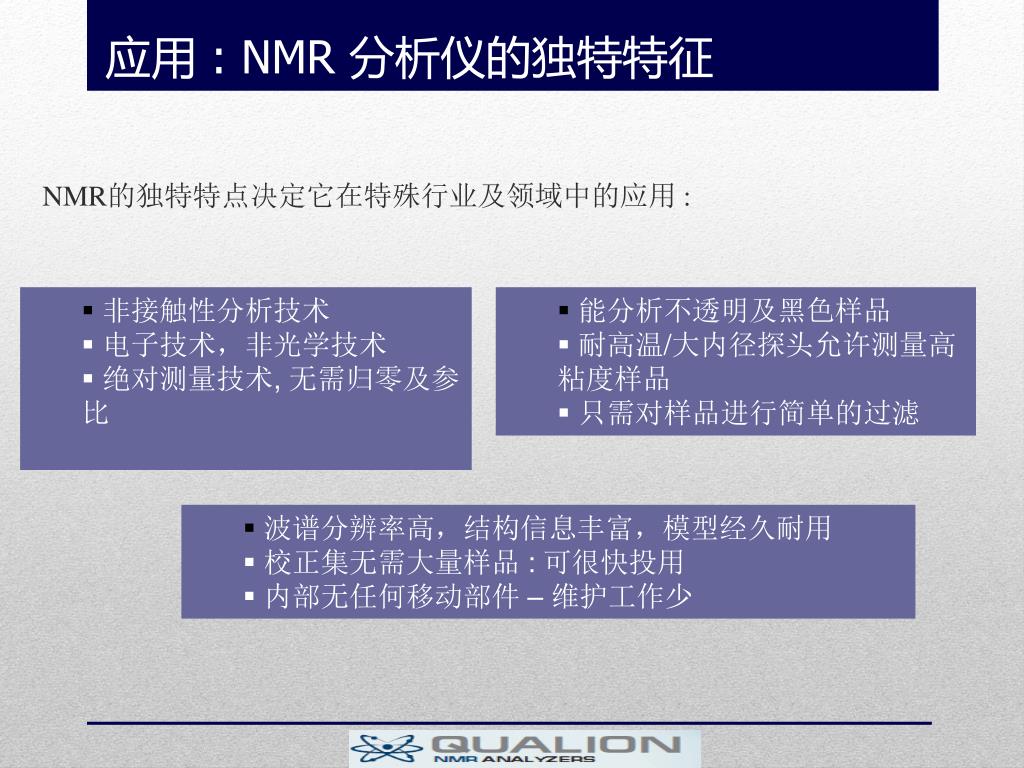

  18. 应用 : NMR 分析仪的独特特征 NMR的独特特点决定它在特殊行业及领域中的应用 : • 非接触性分析技术 • 电子技术，非光学技术 • 绝对测量技术, 无需归零及参比 • 能分析不透明及黑色样品 • 耐高温/大内径探头允许测量高粘度样品 • 只需对样品进行简单的过滤 • 波谱分辨率高，结构信息丰富，模型经久耐用 • 校正集无需大量样品 : 可很快投用 • 内部无任何移动部件 – 维护工作少

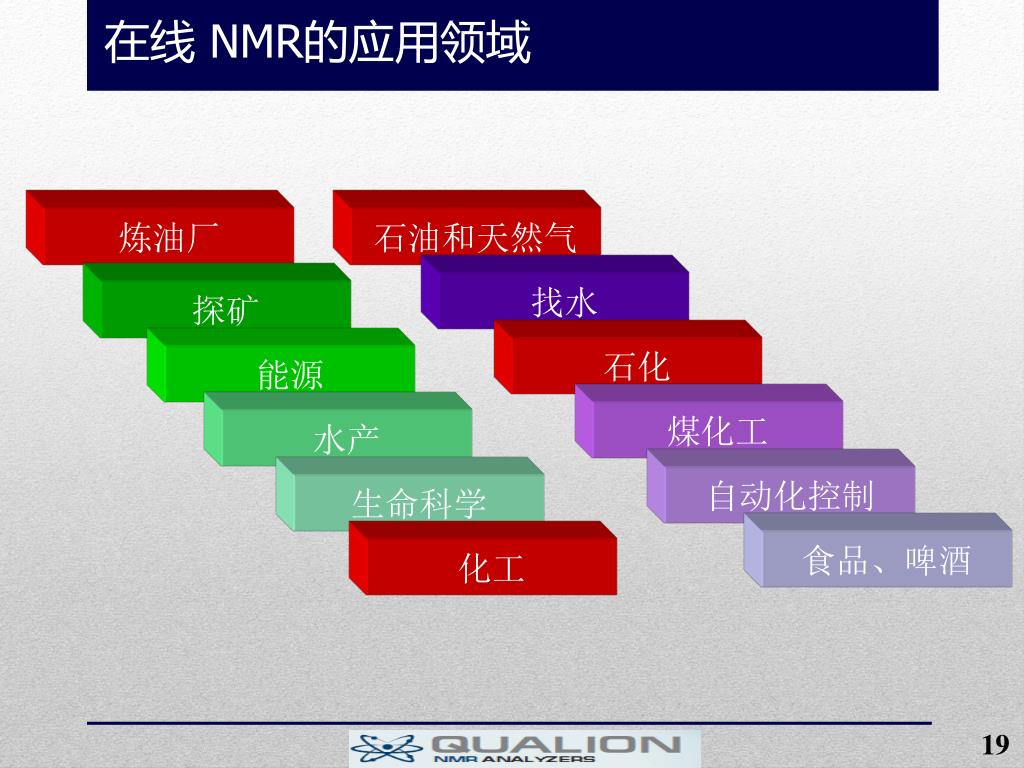

  19. 在线 NMR的应用领域 炼油厂 石油和天然气 找水 探矿 石化 能源 煤化工 水产 自动化控制 生命科学 食品、啤酒 化工 19

  20. NMR 分析仪器的部分用户 20

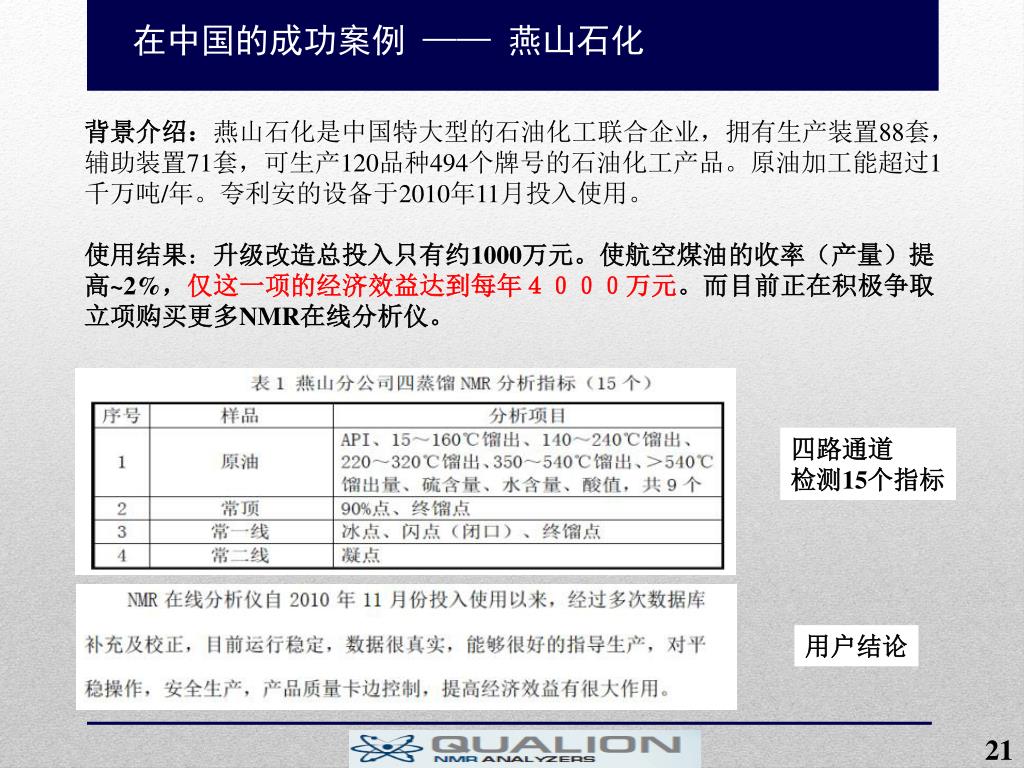

  21. 在中国的成功案例——燕山石化 背景介绍：燕山石化是中国特大型的石油化工联合企业，拥有生产装置88套，辅助装置71套，可生产120品种494个牌号的石油化工产品。原油加工能超过1千万吨/年。夸利安的设备于2010年11月投入使用。 使用结果：升级改造总投入只有约1000万元。使航空煤油的收率（产量）提高~2%，仅这一项的经济效益达到每年４０００万元。而目前正在积极争取立项购买更多NMR在线分析仪。 四路通道 检测15个指标 用户结论 21

  22. 谢谢！ 22
