Presentation Transcript
4241732

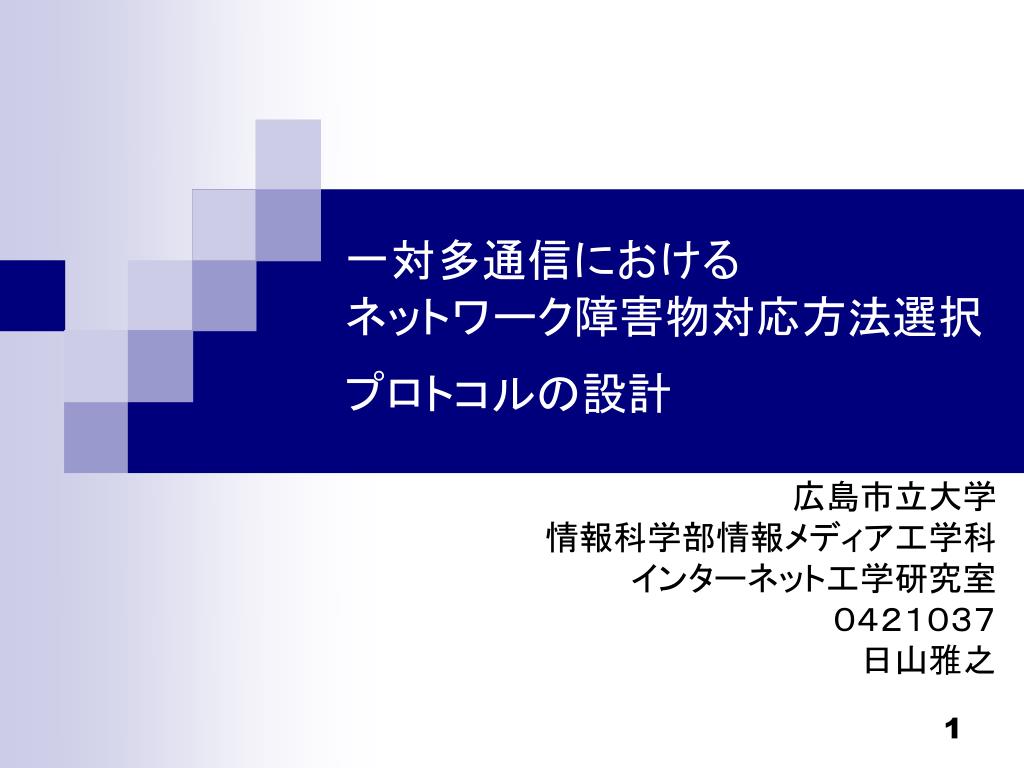

一対多通信におけるネットワーク障害物対応方法選択プロトコルの設計

広島市立大学

情報科学部情報メディア工学科

インターネット工学研究室

0421037

日山雅之


4241732

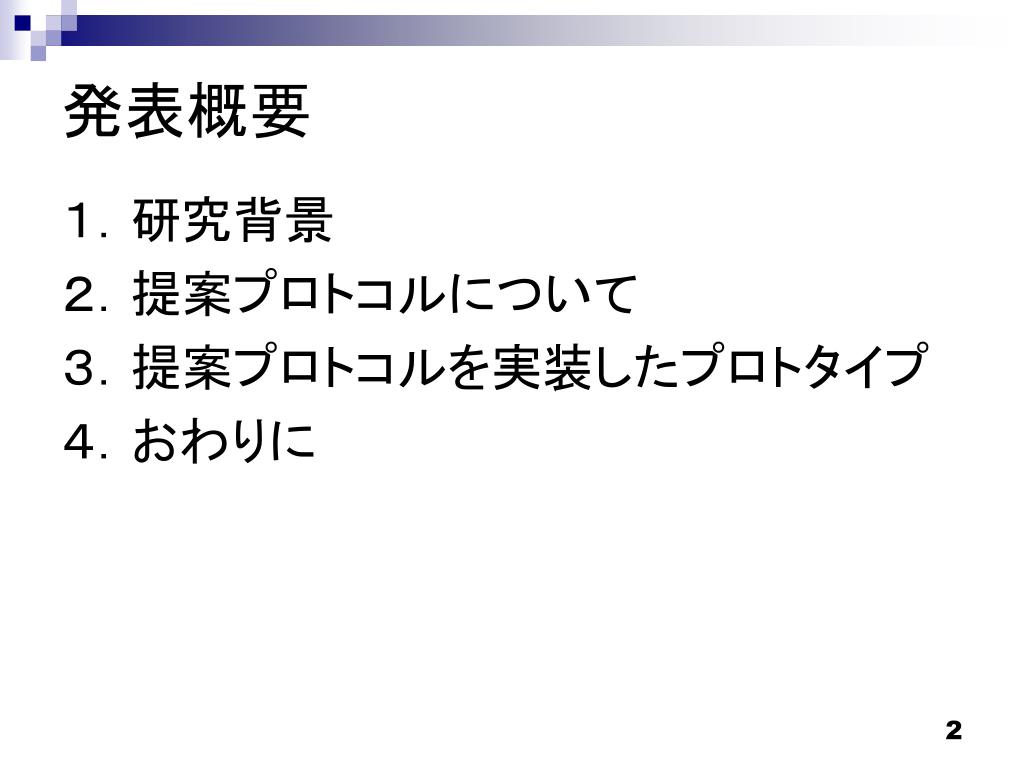

発表概要

1.研究背景

2.提案プロトコルについて

3.提案プロトコルを実装したプロトタイプ

4.おわりに


4241732
研究背景

  • 遠隔プレゼンテーションシステム”GOZARU”を使用して、離れた3大学(慶応SFC、京大)での合同講義を行っている

問題点

ネットワーク障害物(NAT, ファイアウォール等)が原因となりIPv4での利用ができない場合があって、他組織に展開するにあたって普及の妨げとなっている

  • そのため、IPv4のネットワーク障害物が介在する場合でも通信可能な”GOZARU”の作成を開始

    それにあたり、ネットワーク障害物に応じて対応方法を決定するプロトコルを提案、作成する


Gozaru

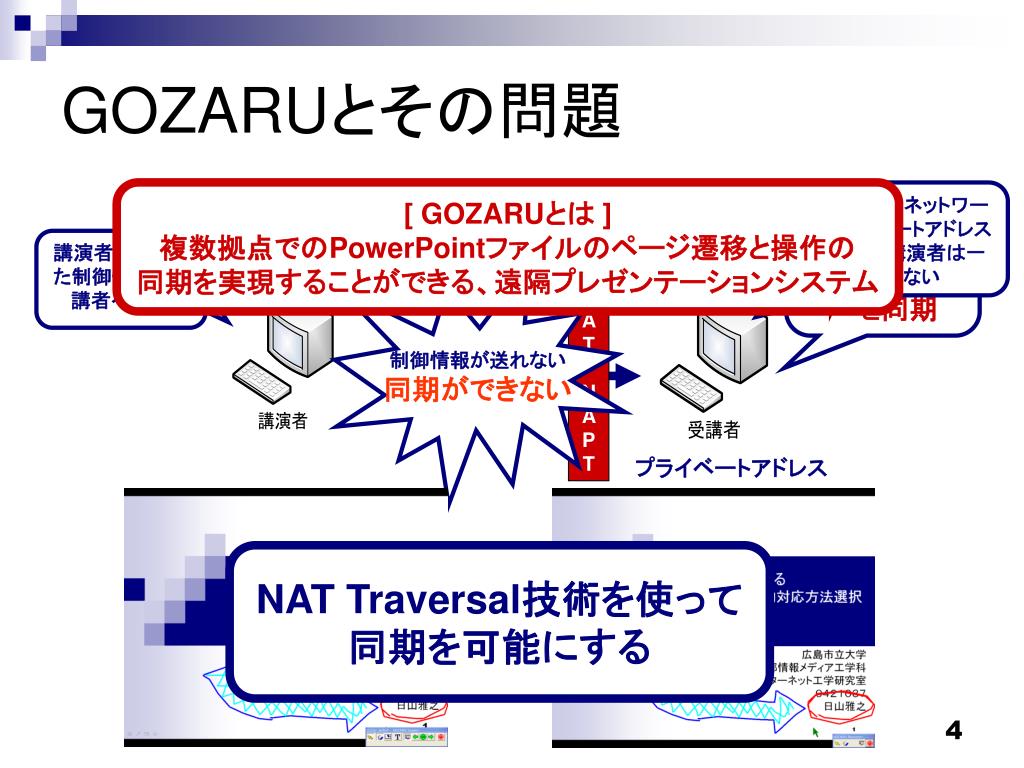

GOZARUとその問題

[ GOZARUとは ]

複数拠点でのPowerPointファイルのページ遷移と操作の

同期を実現することができる、遠隔プレゼンテーションシステム

NAT・NAPT内部のネットワークであるとプライベートアドレスが割り当てられ、講演者は一意に特定できない

受信した制御情報通りの動作を実行

講演者が実行した制御情報を受講者へ送信

講演者と同期

制御情報が送れない

同期ができない

N

A

T

N

A

P

T

制御情報

プライベートアドレス

NAT Traversal技術を使って

同期を可能にする


Nat traversal
NAT Traversal技術

  • UDP Hole Punching

    (利点)通信開始後は、双方のノードのみで直接通信を行う

    (欠点)一方がSymmetric NAT内部であると実行できない

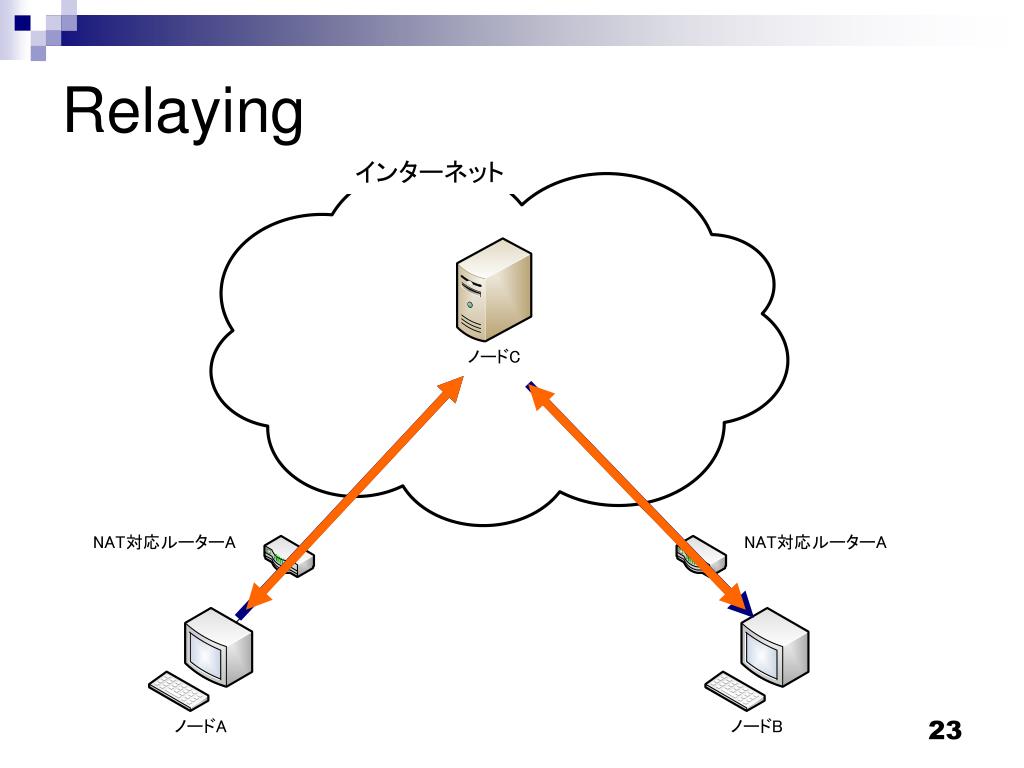

  • Relaying

    (利点)ほとんどのネットワーク環境で実行できる

    (欠点)Relayingによるオーバーヘッドで遅延が発生する

    Relayサーバーに負荷が集中する

これらの特性を考慮して、ネットワーク環境に応じて

NAT Traversal技術を選択するプロトコルを設計


4241732

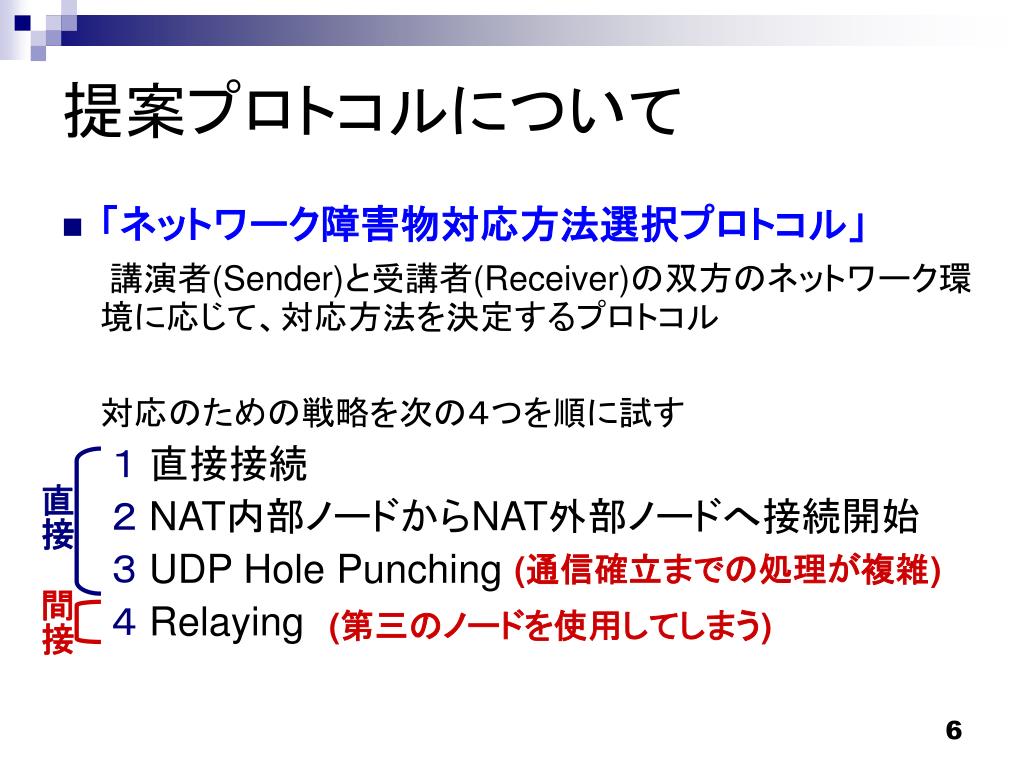

提案プロトコルについて

  • 「ネットワーク障害物対応方法選択プロトコル」

    講演者(Sender)と受講者(Receiver)の双方のネットワーク環境に応じて、対応方法を決定するプロトコル

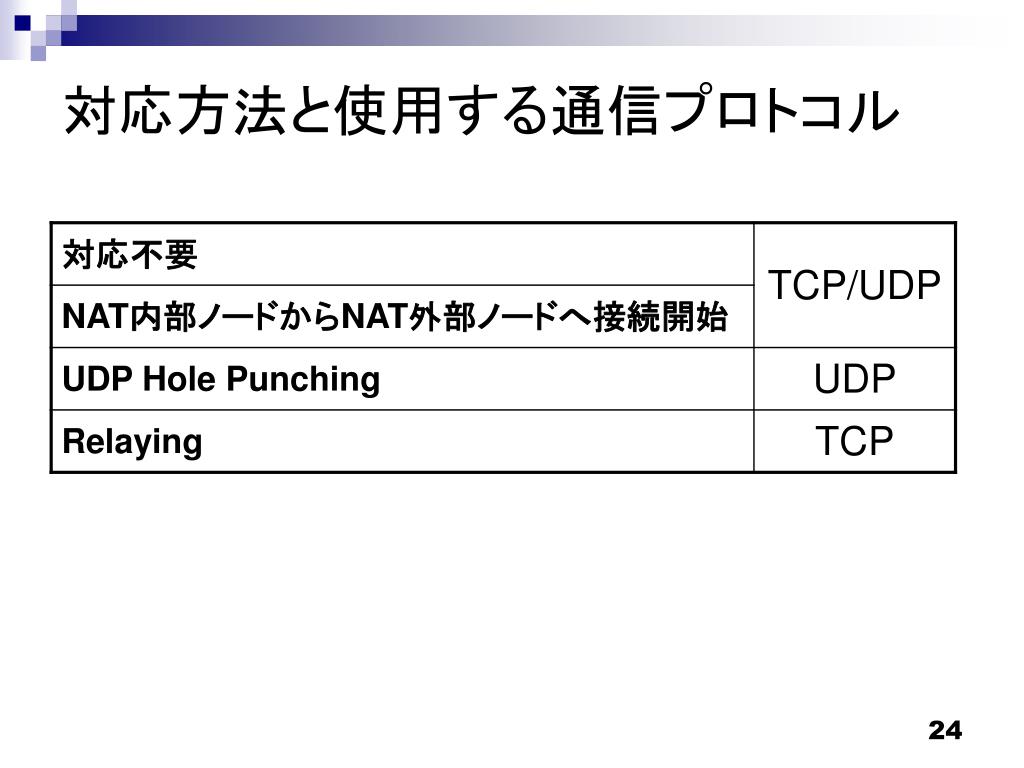

    対応のための戦略を次の4つを順に試す

    1 直接接続

    2NAT内部ノードからNAT外部ノードへ接続開始

    3UDP Hole Punching

    4 Relaying

直接

(通信確立までの処理が複雑)

間接

(第三のノードを使用してしまう)


4241732

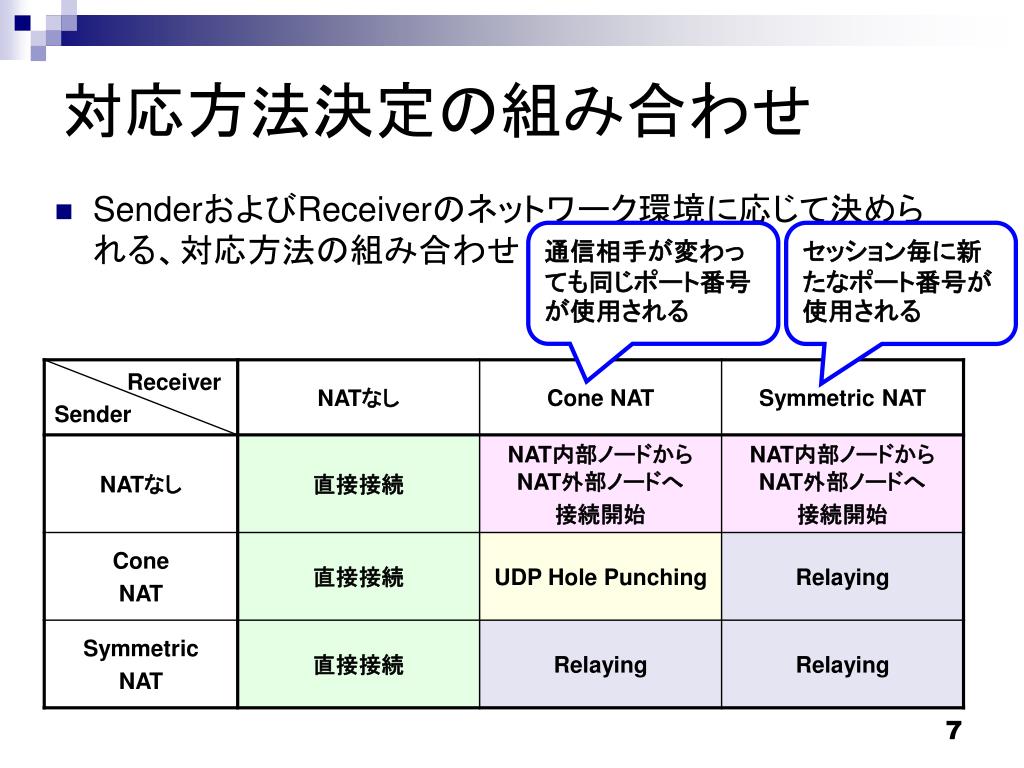

対応方法決定の組み合わせ

  • SenderおよびReceiverのネットワーク環境に応じて決められる、対応方法の組み合わせ

通信相手が変わっても同じポート番号が使用される

セッション毎に新たなポート番号が使用される

Receiver

Sender


4241732
対応方法決定までの流れ

STUNサーバーとは

問い合わせがあったクライアントのネット

ワーク環境にNATがあるかないか、あった

場合はそのNATの種類と変換後のアドレスを

クライアントへ通知する

Brokerが対応方法決定の組み合わせにしたがって対応方法を決定

Sender, Receiverが自ネットワークのネットワーク情報をBrokerに通知

STUNサーバーは要請があったクライアントのネットワーク情報を通知

Sender, Receiverが自ネットワークの情報をSTUNサーバーに要請

BrokerがSender, Receiverに対応方法を通知

通知された対応方法を実行


4241732

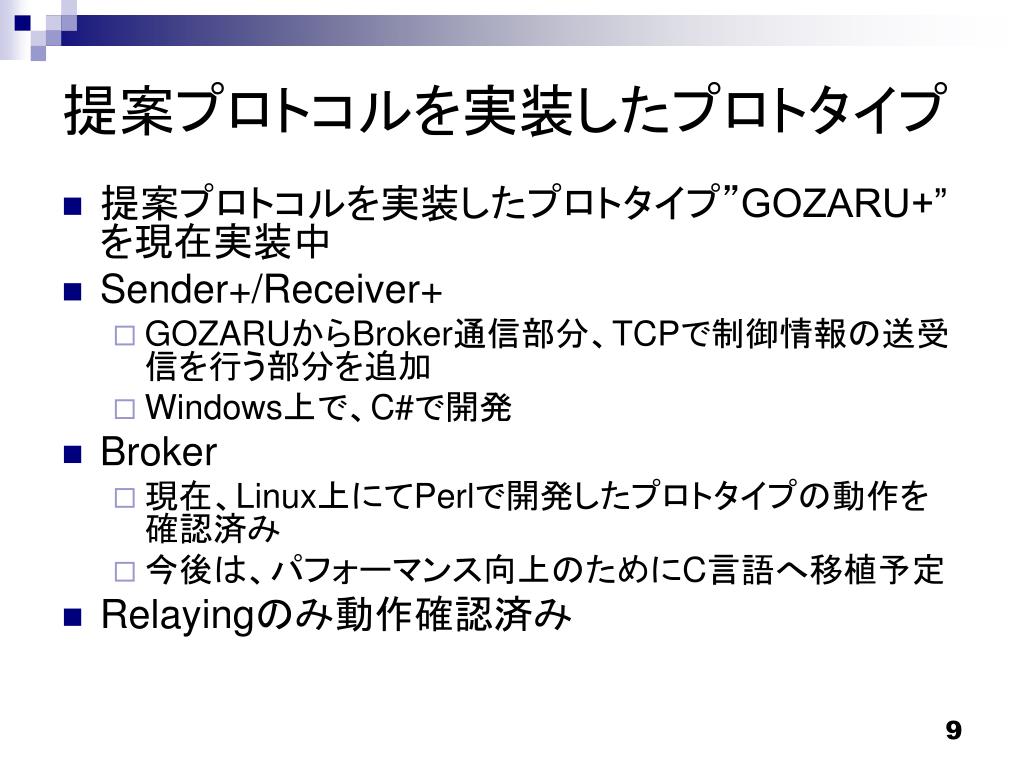

提案プロトコルを実装したプロトタイプ

  • 提案プロトコルを実装したプロトタイプ”GOZARU+”を現在実装中

  • Sender+/Receiver+

    • GOZARUからBroker通信部分、TCPで制御情報の送受信を行う部分を追加

    • Windows上で、C#で開発

  • Broker

    • 現在、Linux上にてPerlで開発したプロトタイプの動作を確認済み

    • 今後は、パフォーマンス向上のためにC言語へ移植予定

  • Relayingのみ動作確認済み


4241732
おわりに

  • まとめ

    • IPv4環境でGOZARUを展開するためにネットワーク障害物を回避する方式を提案

    • そのプロトコルを実装したGOZARU+を現在開発中

    • Relayingの動作を確認

  • 今後の課題

    • プロトタイプの完成、動作確認

    • 選択方法の性能の評価


Nat network address translator
NAT (Network Address Translator)

  • プライベートアドレスとグローバルアドレスを変換する技術

  • IPアドレスにプライベートアドレスが割り当てられたノードが、インターネットへ接続をするときだけグローバルアドレスに変換して通信を行うことで、グローバルアドレスを節約することが可能となる


4241732

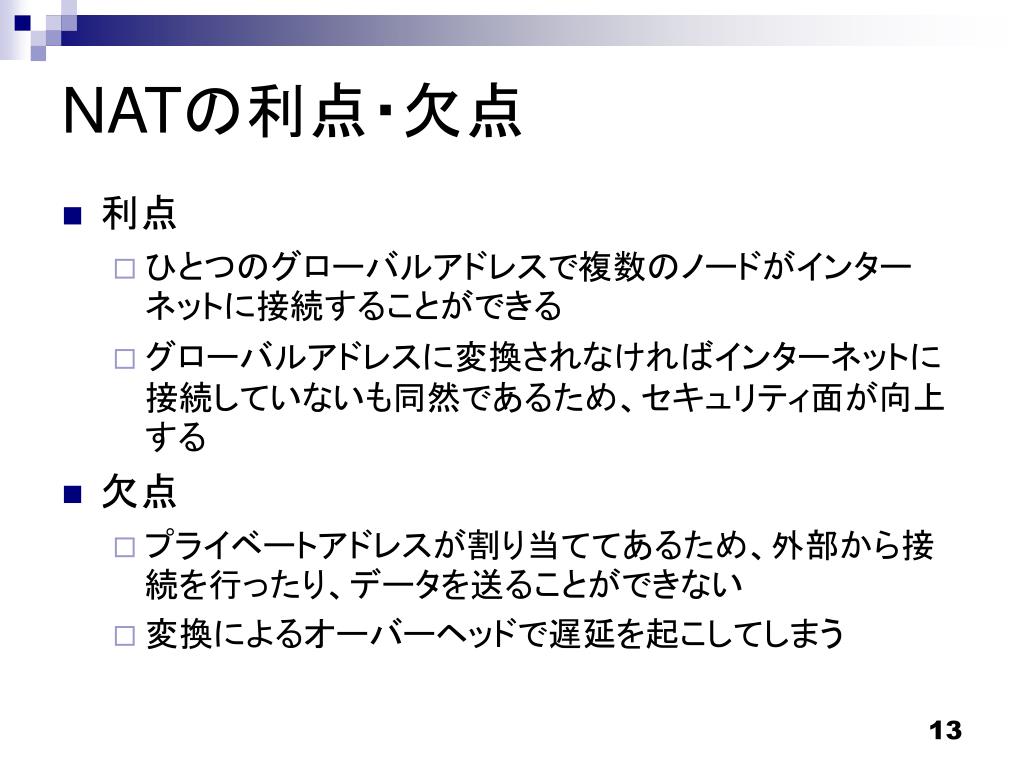

NATの利点・欠点

  • 利点

    • ひとつのグローバルアドレスで複数のノードがインターネットに接続することができる

    • グローバルアドレスに変換されなければインターネットに接続していないも同然であるため、セキュリティ面が向上する

  • 欠点

    • プライベートアドレスが割り当ててあるため、外部から接続を行ったり、データを送ることができない

    • 変換によるオーバーヘッドで遅延を起こしてしまう


Napt network address port translator

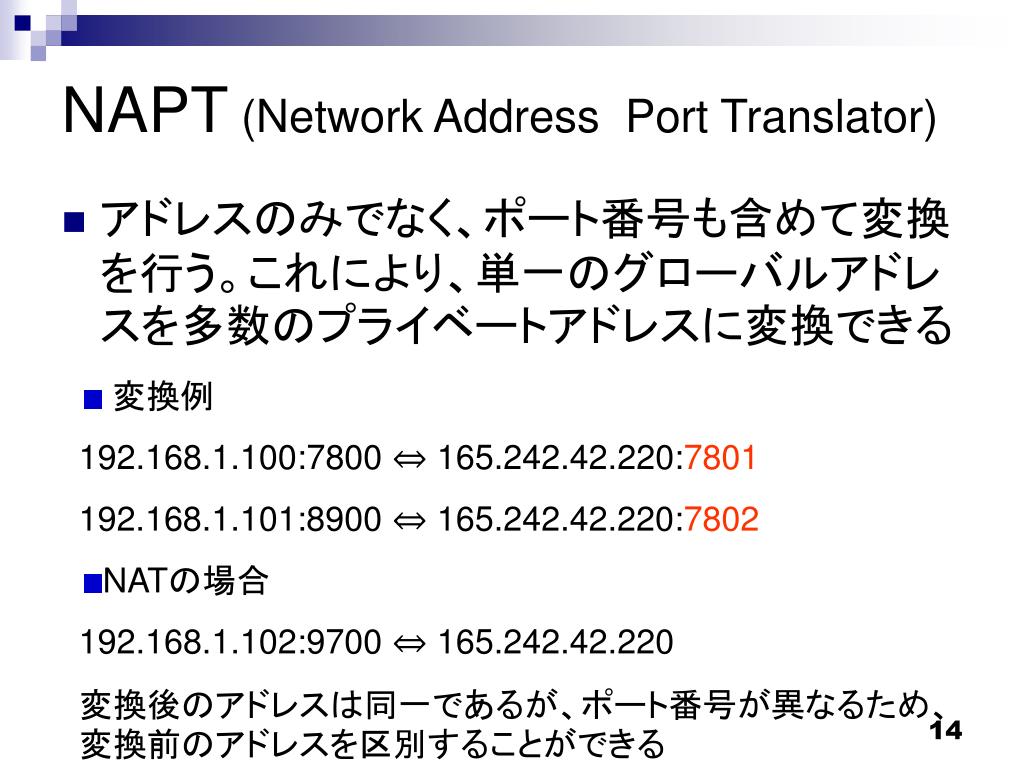

NAPT (Network Address Port Translator)

  • アドレスのみでなく、ポート番号も含めて変換を行う。これにより、単一のグローバルアドレスを多数のプライベートアドレスに変換できる

  • 変換例

    192.168.1.100:7800 ⇔ 165.242.42.220:7801

    192.168.1.101:8900 ⇔ 165.242.42.220:7802

  • NATの場合

    192.168.1.102:9700 ⇔ 165.242.42.220

    変換後のアドレスは同一であるが、ポート番号が異なるため、変換前のアドレスを区別することができる


4241732

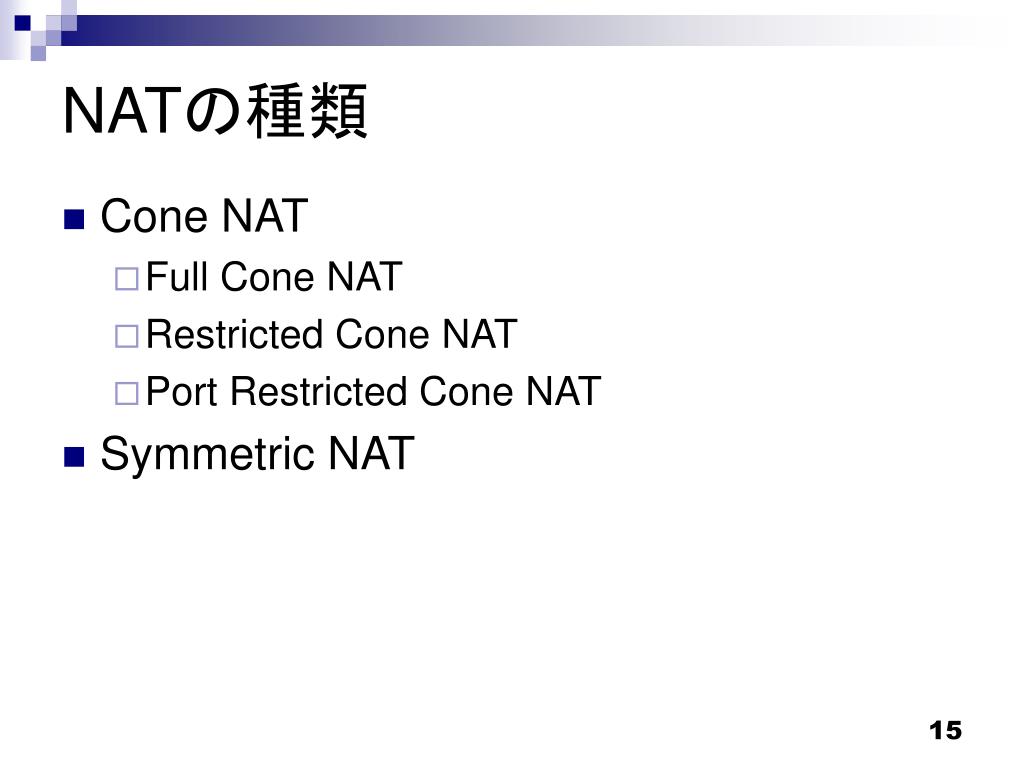

NATの種類

  • Cone NAT

    • Full Cone NAT

    • Restricted Cone NAT

    • Port Restricted Cone NAT

  • Symmetric NAT


Full cone nat
Full Cone NAT

Server A

NAT

Client

Server B


Restricted cone nat

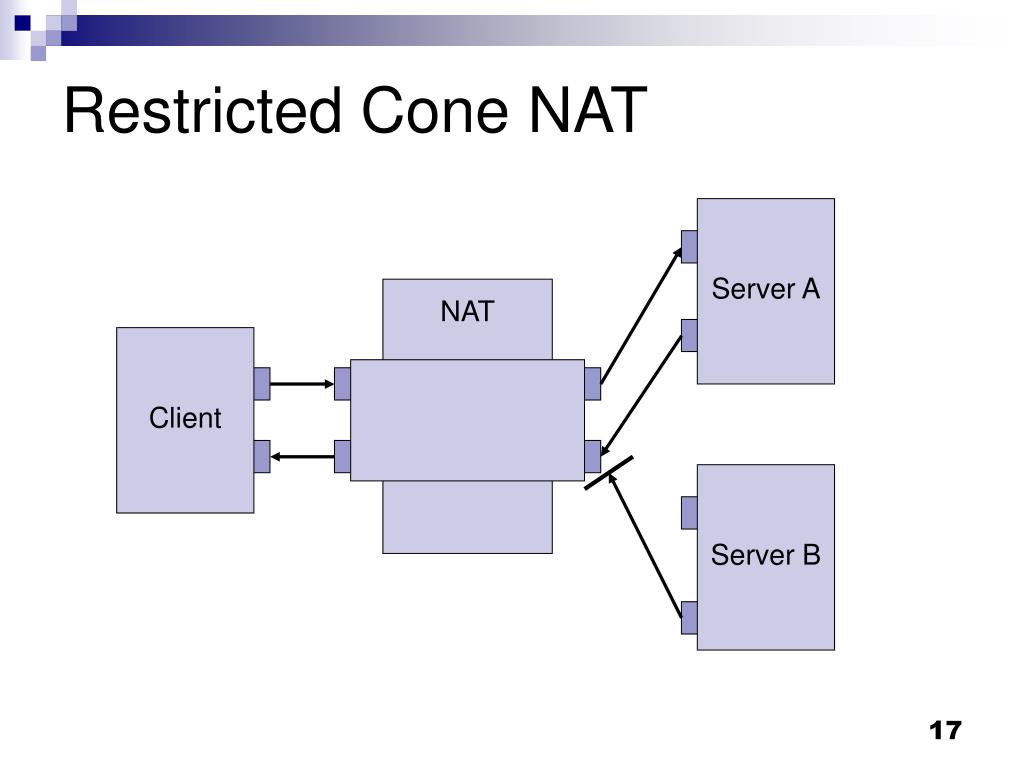

Restricted Cone NAT

Server A

NAT

Client

Server B


Port restricted cone nat

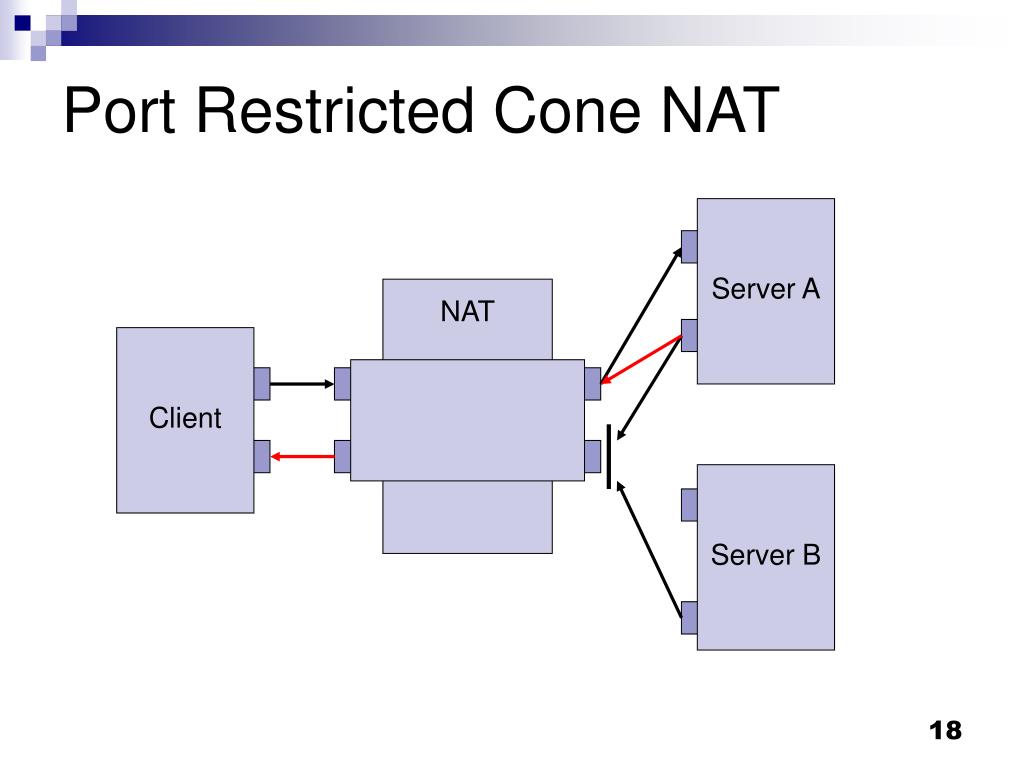

Port Restricted Cone NAT

Server A

NAT

Client

Server B


Symmetric nat

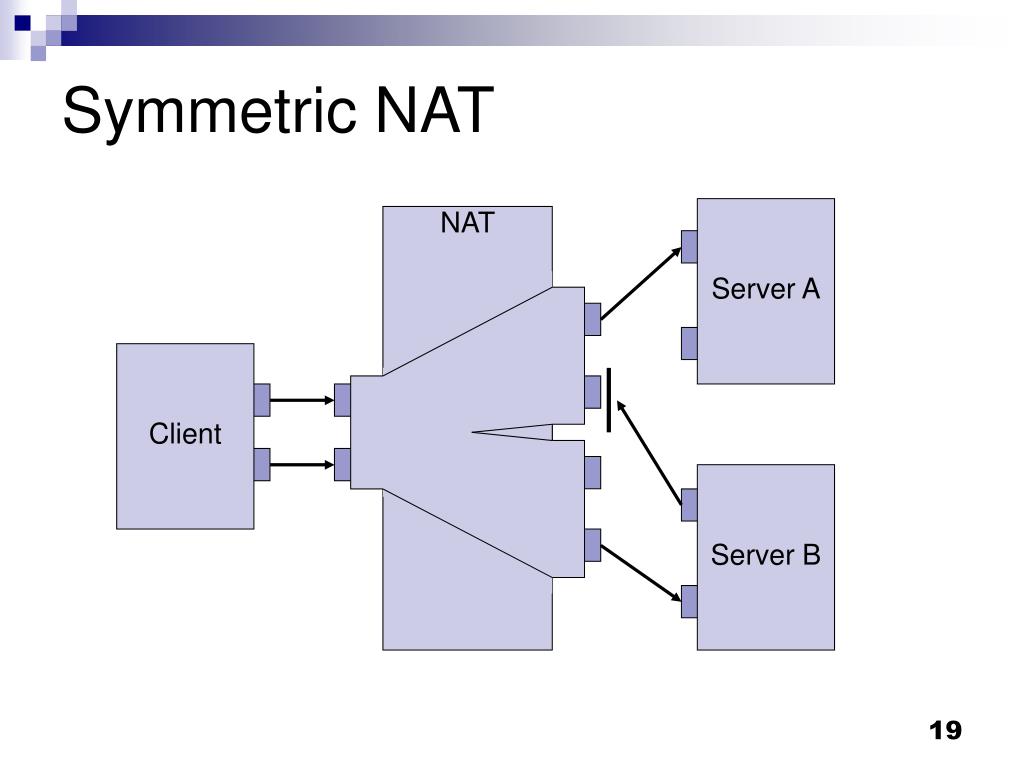

Symmetric NAT

Server A

NAT

Client

Server B


Nat nat

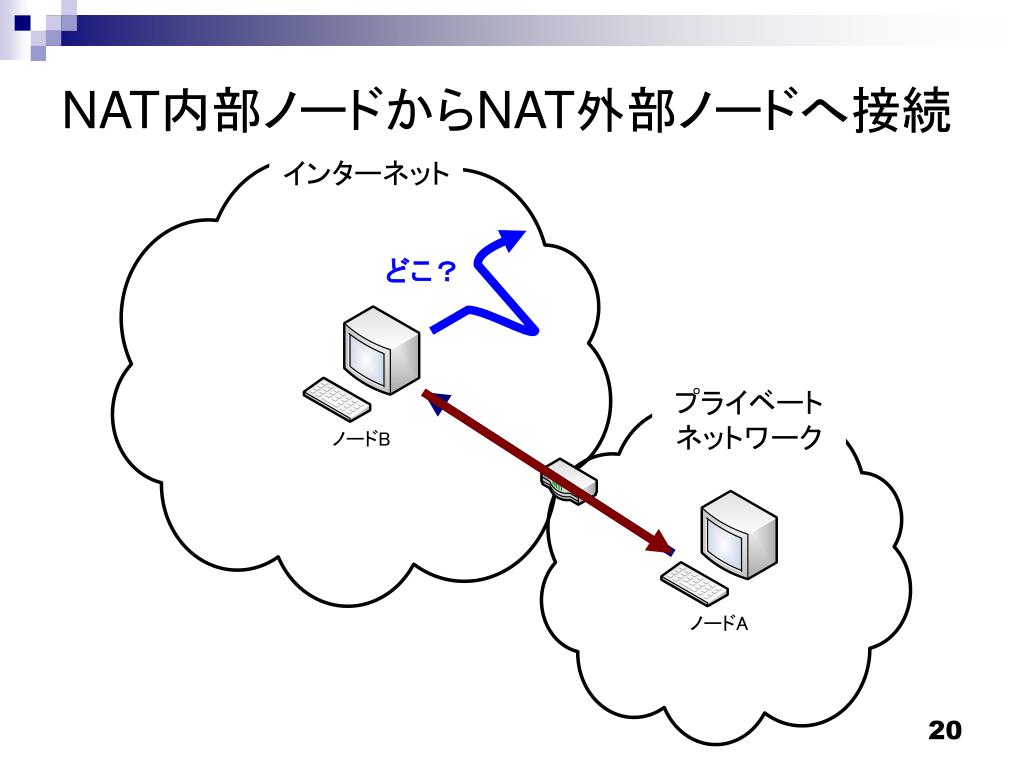

NAT内部ノードからNAT外部ノードへ接続

どこ?


Udp hole punching

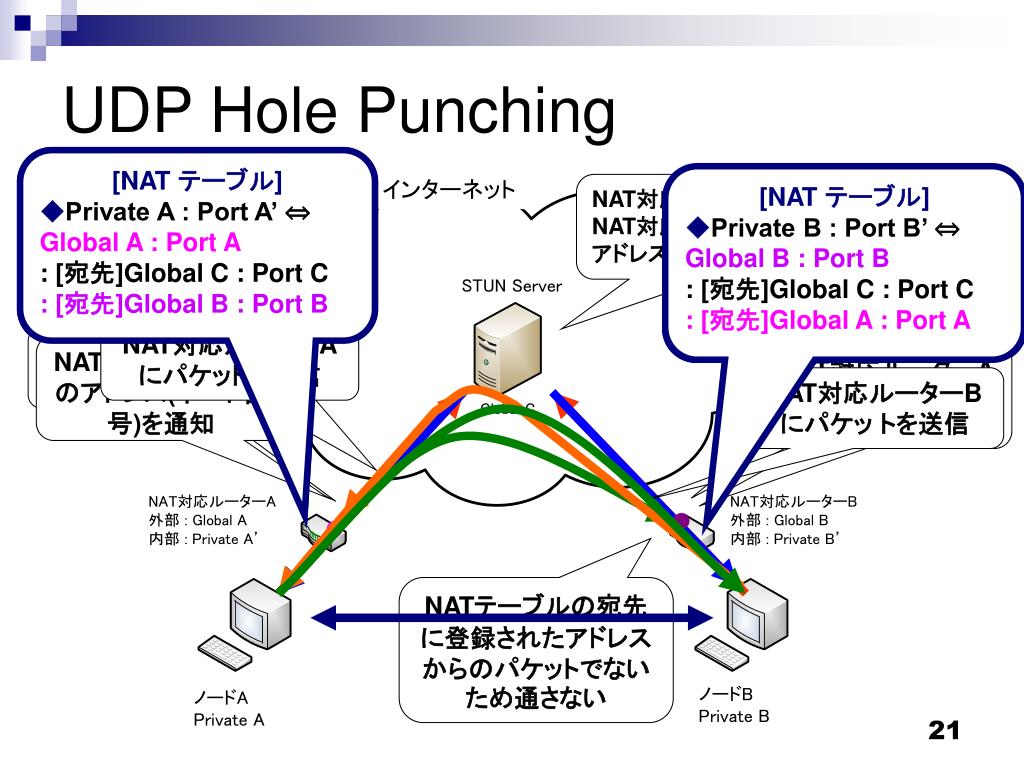

UDP Hole Punching

[NAT テーブル]

◆Private A : Port A’ ⇔

Global A : Port A

: [宛先]Global C : Port C

[NAT テーブル]

◆Private A : Port A’ ⇔

Global A : Port A

: [宛先]Global C : Port C

: [宛先]Global B : Port B

[NAT テーブル]

◆Private B : Port B’ ⇔

Global B : Port B

: [宛先]Global C : Port C

: [宛先]Global A : Port A

NAT対応ルーターAと

NAT対応ルーターBの

アドレス(ポート番号)を取得

[NAT テーブル]

◆Private B : Port B ⇔

Global B : Port B

[宛先]Global C : Port C

NAT対応ルーターAにパケットを送信

STUN Serverと通信を行う

NAT対応ルーターBのアドレス(ポート番号)を通知

STUN Serverと通信を行う

NAT対応ルーターAのアドレス(ポート番号)を通知

NAT対応ルーターBにパケッ トを送信

NATテーブルの宛先に登録されたアドレスからのパケットでないため通さない


Symmetric nat udp hole punching
なぜSymmetric NATが原因でUDP Hole Punchingができないのか?

[NAT テーブル]

◆ Private A : Port A0

⇔ Global A : Port A2

[宛先] Global B : Global B1

[NAT テーブル]

◆ Private B : Port B0

⇔ Global B : Port B2

[宛先] Global A : Global A1

Global B : Port B1

Global A : Port A1

インターネット




4241732

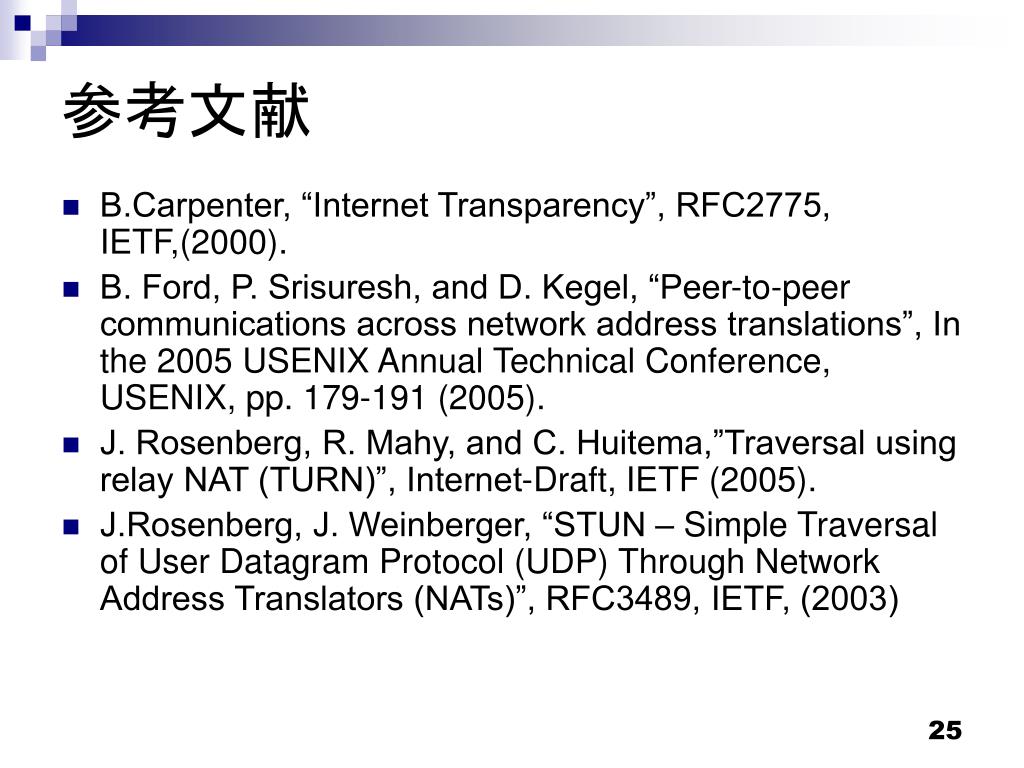

参考文献

  • B.Carpenter, “Internet Transparency”, RFC2775, IETF,(2000).

  • B. Ford, P. Srisuresh, and D. Kegel, “Peer-to-peer communications across network address translations”, In the 2005 USENIX Annual Technical Conference, USENIX, pp. 179-191 (2005).

  • J. Rosenberg, R. Mahy, and C. Huitema,”Traversal using relay NAT (TURN)”, Internet-Draft, IETF (2005).

  • J.Rosenberg, J. Weinberger, “STUN – Simple Traversal of User Datagram Protocol (UDP) Through Network Address Translators (NATs)”, RFC3489, IETF, (2003)
