高压电工实践. XGN2-12 ( Z )箱型固定式金属封闭开关设备 的运行与试验. 基本要求 了解 XGN2 - 12 ( Z )箱型固定式金属封闭开关设备的结构、用途和操作;熟悉设备的原理及常见故障处理;掌握例行试验的内容和运行方法;了解工程中常用的标准和图集。. 基本内容 1 系统概论 2. 根据给定系统图、二次原理图和配线图,对照实物分析、描述系统的工作原理,操作、保护和元器件的动作过程。 3. 根据 GB3906 标准对系统进行例行试验 4. 以设备为现场,模拟现场的操作和故障排除。 5. 按工程要求编写相关工程材料:. 第一章 系统概论.
E N D
高压电工实践 XGN2-12(Z)箱型固定式金属封闭开关设备 的运行与试验
基本要求了解XGN2-12(Z)箱型固定式金属封闭开关设备的结构、用途和操作;熟悉设备的原理及常见故障处理;掌握例行试验的内容和运行方法;了解工程中常用的标准和图集。基本要求了解XGN2-12(Z)箱型固定式金属封闭开关设备的结构、用途和操作;熟悉设备的原理及常见故障处理;掌握例行试验的内容和运行方法;了解工程中常用的标准和图集。 基本内容 1 系统概论 2.根据给定系统图、二次原理图和配线图,对照实物分析、描述系统的工作原理,操作、保护和元器件的动作过程。 3.根据GB3906标准对系统进行例行试验 4.以设备为现场,模拟现场的操作和故障排除。 5.按工程要求编写相关工程材料:
第一章 系统概论 §1.电力系统 §2.电力系统的形成和发展 §3.电力系统的特点和运行的基本要求 §4.电力网 §5.变电所类型 §6.电力系统基本结线方式 §7. 通用术语

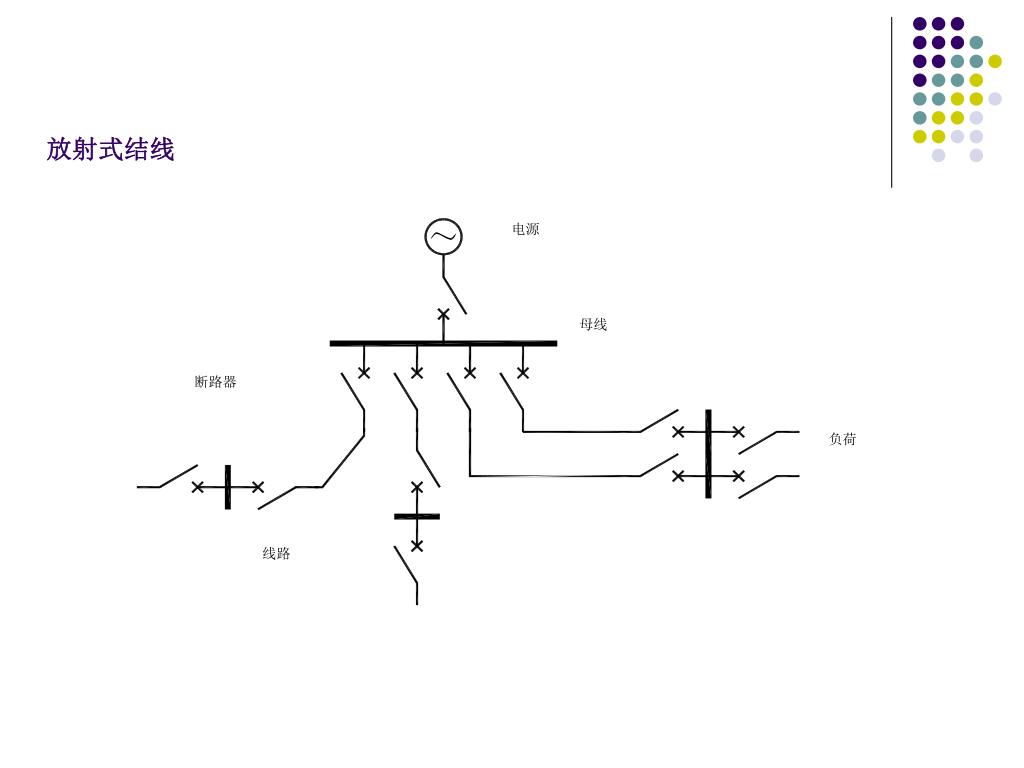

电源 母线 断路器 负荷 线路 放射式结线
第二章 10KV高压成套开关设备 §1-1 户内式高压开关设备 KYN28-12 XGN66-12 XGN-12 KYN1-12 Z HXGN GG-1 A
§1-2 一次方案 07号方案的一次系统组成:隔离开关、真空断路器、电流互感器、避雷器、带电显示器。 44号方案的一次系统组成:电流互感器、电压互感器、熔断器。 07号方案 44号方案

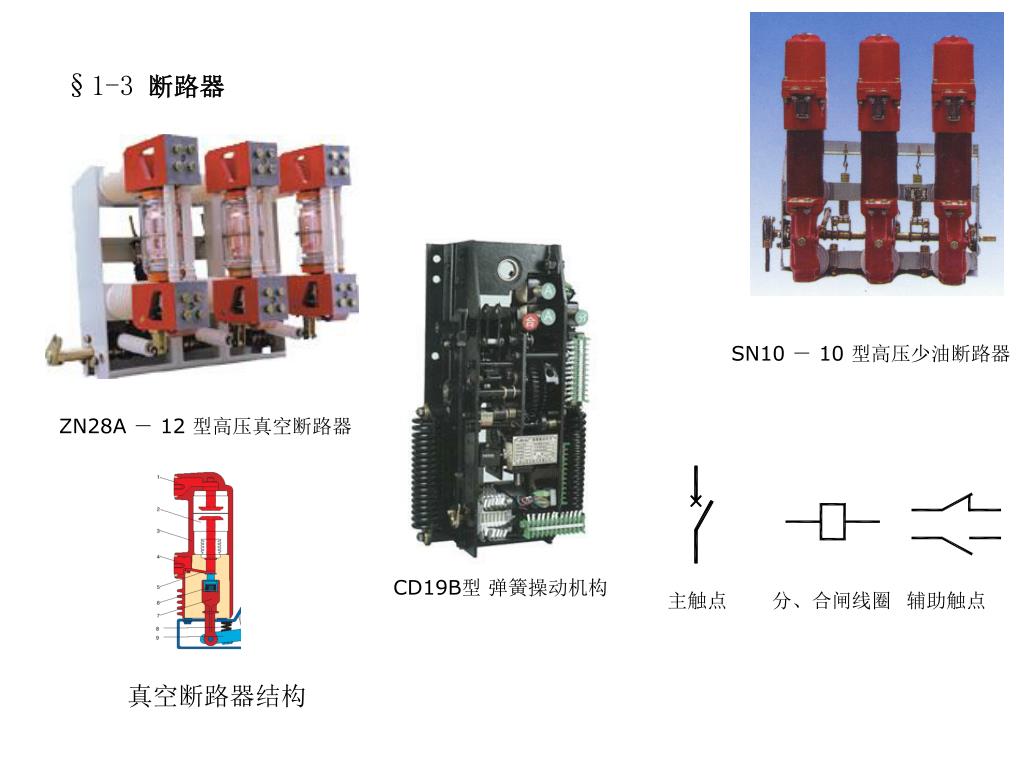

§1-3 断路器 SN10 - 10 型高压少油断路器 ZN28A - 12 型高压真空断路器 CD19B型 弹簧操动机构 主触点 分、合闸线圈 辅助触点 真空断路器结构
§1-3 隔离开关 打开状态 GN30 型户内交流高压旋转式隔离开关 闭合状态 JSXGN 型箱式柜用机械闭锁
