  1. TiÕt 4 MẶT CẮT VÀ HÌNH CẮT

  2. Mặt phẳng hình chiếu Mặt phẳng cắt I. Khái niệm về mặt cắt và hình cắt:

  3. Mặt phẳng hình chiếu Mặt phẳng cắt I. Khái niệm về mặt cắt và hình cắt: Mặt cắt Hình cắt

  4. I. Khái niệm về mặt cắt và hình cắt: Hình cắt Mặt cắt

  5. I. Khái niệm về mặt cắt và hình cắt: 1. Mặt cắt: Là hình biểu diễn các đường bao của vật thể nằm trên mặt phẳng căt. 2. Hình cắt: Là hình biểu diễnmÆt cắt và các đường bao của vật thể sau mặt phẳng cắt. 3. Một số quy định chung: • Dùng nét cắt để chỉ mặt phẳng cắt . • Dùng mũi tên chỉ hướng chiếu. • Dùng chữ in hoa để kí hiệu mặt cắt và hình cắt. • Dùng kí hiệu vật liệu để chỉ phần vật thể tiếp xúc với mặt phẳng cắt.

  6. Phi kim Kim loại Hình cắt Mặt cắt Thép Gỗ A A I. Khái niệm về mặt cắt và hình cắt: 1. Mặt cắt: 2. Hình cắt: 3. Một số quy định chung: A-A A-A

  7. II. Mặt cắt: 1. Mặt cắt chập: b. Quy ước: c .Phạm vi sử dụng: a. Định nghĩa: • Đường bao của mặt cắt chập vẽ bằng nét liền mảnh. • Đường bao của hình chiếu trên mặt cắt vẫn được giữ nguyên. • Mặt cắt chập dùng để biểu diễn mặt cắt có hình dạng (có đường bao)đơn giản. Mặt cắt chập là mặt cắt được vẽ ngay trên hình chiếu .

  8. II. Mặt cắt: 2. Mặt cắt rời: c. Phạm vi sử dụng: b.Quy định: a. Định nghĩa: Mặt cắt rời là mặt cắt được vẽ ngoài hình chiếu. Mặt cắt rời dùng cho những vật thể có hình dạng (có đường bao) phức tạp Đường bao ngoài của mặt cắt rời vẽ bằng nét liền đậm.

  9. A A A A III. Hình cắt: 1. Hình cắt toàn bộ: A-A Dùng một mặt phẳng cắt, cắt toàn bộ vật thể.

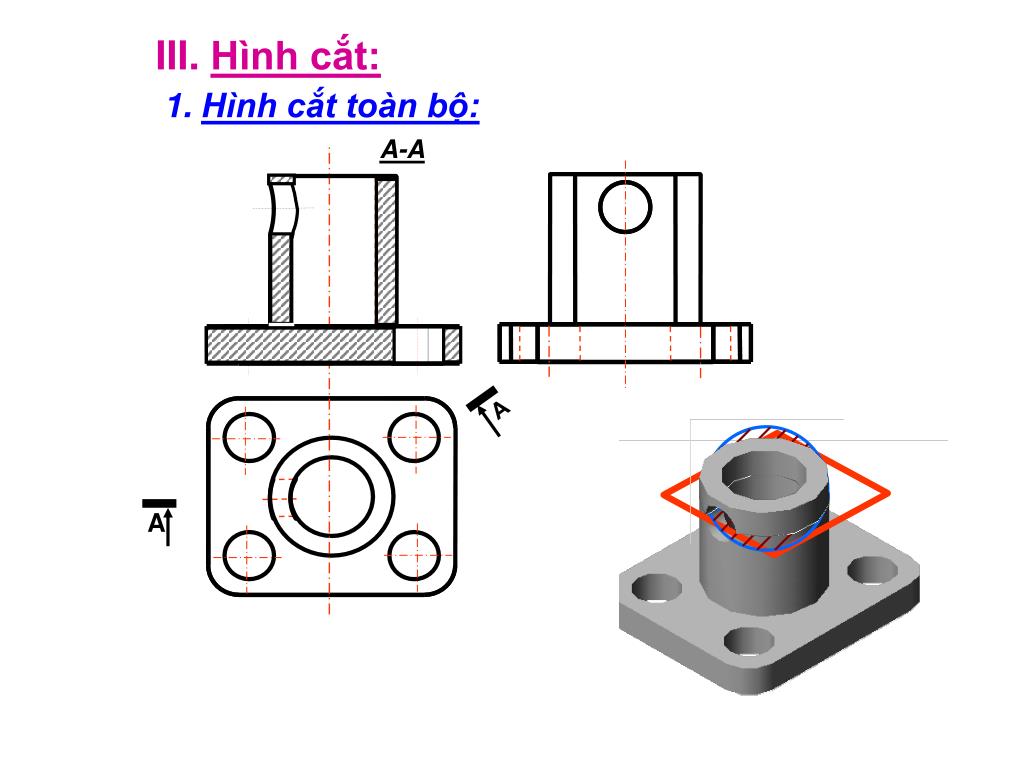

  10. A A III. Hình cắt: 1. Hình cắt toàn bộ: A-A

  11. Chú ý: III. Hình cắt: 2. Hình cắt một nữa: • Dùng để vẽ những hình đối xứng. • Phần hình cắt đặt bên phải, phần hình chiếu đặt ở bên trái hình biểu diễn. • Đường phân cách là trục đối xứng vẽ bằng nét gạch chấm mảnh. • Không vẽ nét đứt trên phần hình chiếu khi đã được biểu diễn ở hình cắt. Là hình biểu diễn gồm một nữa hình cắt ghép với một nữa hình chiếu.

  12. Chú ý: III. Hình cắt: 3. Hình cắt cục bộ: Dùng một phẳng cắt, cắt một phần của vật thể Đường giới hạn của phần hình cắt vẽ bằng nét lượn sóng.

  13. 1 2 3 4 5 1 2 3 5 4 Hãy xác định các loại mặt cắt (MC) – hình cắt (HC) bằng cách điền số vào bảng dưới: BÀI TẬP TRẮC NGHIỆM SỐ 1

  14. 2 3 4 1 A A BÀI TẬP TRẮC NGHIỆM SỐ 2 Hãy chọn hình cắt trên hình chiếu đứng đúng nhất của vật thể sau:

  15. 1 2 3 4 BÀI TẬP TRẮC NGHIỆM SỐ 3 Hãy chọn mặt cắt trên hình chiếu đứng đúng nhất của vật thể sau:
