第 11 章 面向对象设计方法用例实现

1. 第11章 面向对象设计方法用例实现 设计类图和交互图（顺序图和协作图） 开发面向对象的设计模型 程序员用此模型来为系统编码

2. 面向对象设计-用户需求和新系统程序程序设计的桥梁面向对象设计-用户需求和新系统程序程序设计的桥梁 • 建立一系列面向对象设计模型的过程，程序员利用这些模型进行编码和测试。

3. 面向对象程序设计概述 逻辑和属性封装 • 一系列协同完成某一任务的对象组成 ，对象之间通过消息来协调工作 学生对象 检索学生对象 请求学生 对象 数据库对象 数据库中保存和更新 修改学生信息 输入窗口对象 输入个人更新信息 输入学生ID 数据库对象

4. Object-Oriented Three-Layer Program

5. 面向对象设计模型 确定组成用例的所有对象 • 对象：用户界面类对象、域类对象和数据库访问对象等。完成特定功能的额外对象 • 对象划分为几组：多层设计。确定各层的对象集，以及对象间的交互和消息。 • 详细顺序图：开发人员向系统添加用户界面对象、域类对象和数据访问对象来扩展顺序图。

6. Sequence Diagram for Updating Student (Figure 11-2)P328

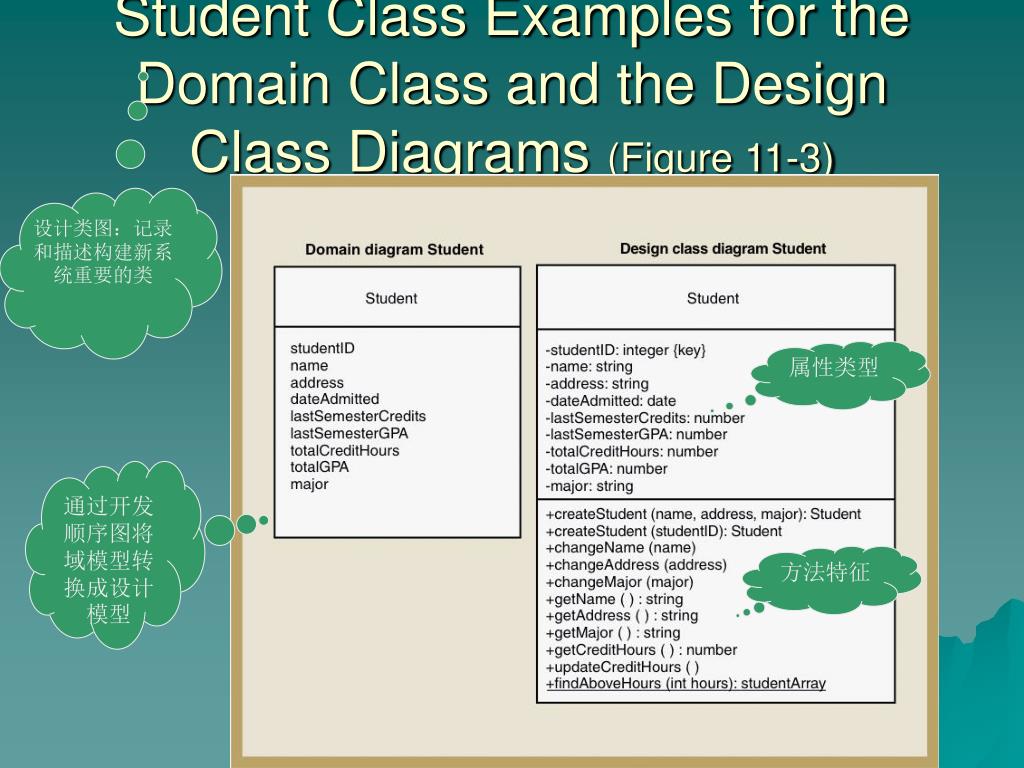

7. Student Class Examples for the Domain Class and the Design Class Diagrams (Figure 11-3) 设计类图：记录和描述构建新系统重要的类 属性类型 通过开发顺序图将域模型转换成设计模型 方法特征

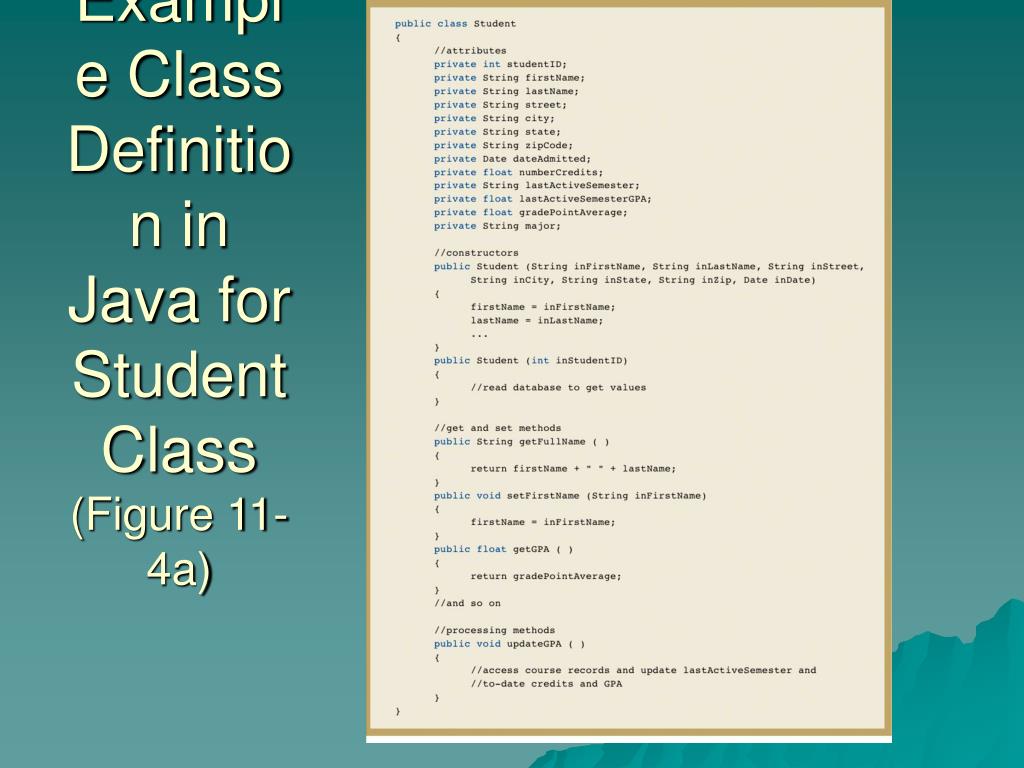

8. Example Class Definition in Java for Student Class(Figure 11-4a)

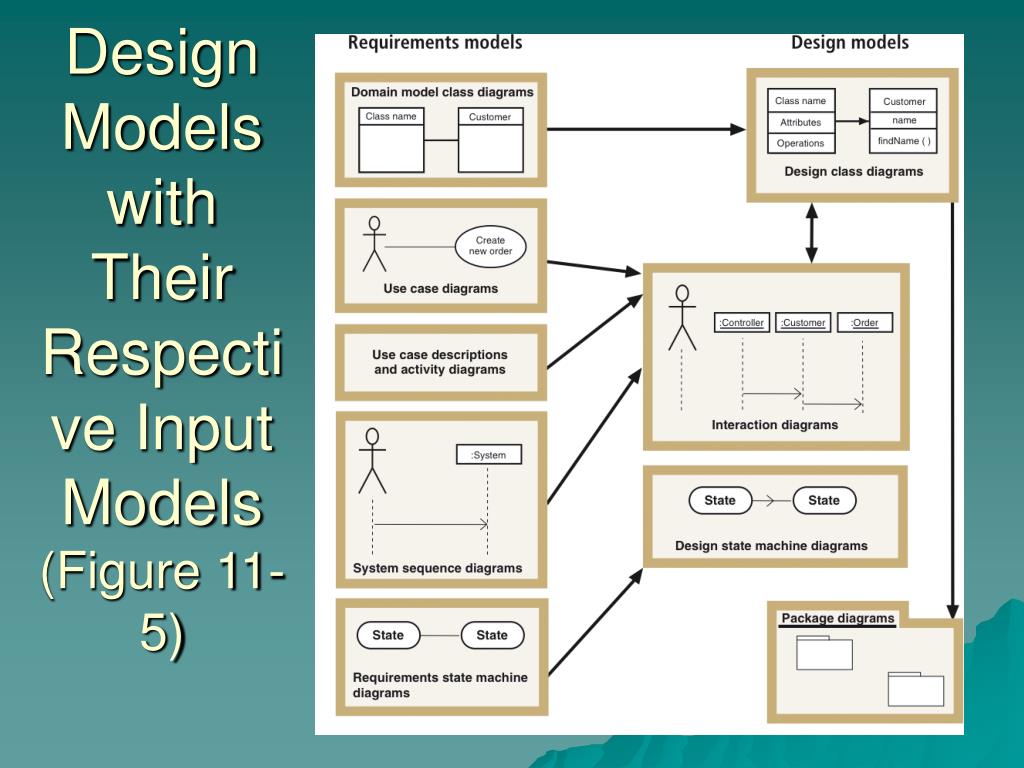

9. Design Models with Their Respective Input Models(Figure 11-5)

10. 面向对象的设计过程 模型驱动和用例驱动 • 用例实现：对每个用例的详细系统过程的说明。交互图的输入模型使用了用例图、用例描述、系统顺序图和设计类图。这些设计模型的最终开发结果为用例实现。 整个设计过程： 1、开发初步设计类图，显示导航可见性 2、为每个用例开发顺序图完成用来设计 （a）设计初步顺序图 （b）设计多层顺序图 3、向类添加方法特征和导航信息。 4、将解决方案分成适当的包。 开发交互图是面向对象设计核心 建立子系统或者分层

11. 设计类和设计类图 • 构造型：按照模型元素的特征进行归类的一种方法，用《》符号描述。 • 标准的设计类：实体类、控制类、边界类、数据访问类。

12. 实体类：问题域类的设计标识符。 控制类：在边界类和实体类中间期协调作用 边界类：自动化边界上的类，如输入窗口 数据访问类：从数据库获取信息

13. 设计类的表示 是否被外部对象直接访问 • 属性的可见性：+ - • 属性名称 • 类型表达式 • 初值 • 原型 • 方法可见性 • 方法名 • 方法参数列表 • 类型表达式（方法返回参数的类型）

14. 11.2.3开发初步设计类图 • 属性细化 • 导航可见性：一个对象可以看到来一个对象并与之交互。属性导航可见性和参数导航可见性 • 设计模式和用例控制器 引用其他对象的属性 一个对象作为参数传递给另外一个对象

15. 导航可见性 Order必须对customer类可见 myorder指向order实例

16. 11.2.4 设计模式和用例控制器 • 设计模式：便于使用良好的设计准则的解决方案模板。 用例控制器 三层设计

17. 用例控制器：系统设计者创建的，用来作为输入消息收集点的类。用例控制器：系统设计者创建的，用来作为输入消息收集点的类。 • 制品：系统设计者创建的，用来处理必要的系统功能的类。 开关，接收消息给正确的类

18. 11.2.5 一些基本的设计准则 反复使用，信息隐蔽：有关数据对外部不可见 1、封装和信息隐蔽 封装：规定数据和程序逻辑包含在一个独立的单元中。 信息隐蔽：一个对象的数据对外部施加是不可见的，要使用一组方法来访问和修改这些数据 2、耦合：设计类图中的类与类之间链接关系紧密程度的定性的度量。 3、内聚：是对一个类中功能一致性的定性度量。 Customer order 导航箭头数

19. 变量保护：将不易改变部分与一改变部分分离。变量保护：将不易改变部分与一改变部分分离。 间接：在两个类之间添加一个协调类以达到降低耦合的目的。

20. 定义用例和定义方法-顺序图设计

21. 11.4 多层设计 • 职责分离：将系统话费成多个具有相似功能的类集的设计准则

22. 11.5 协作图设计

23. 11.6 更新设计类图
