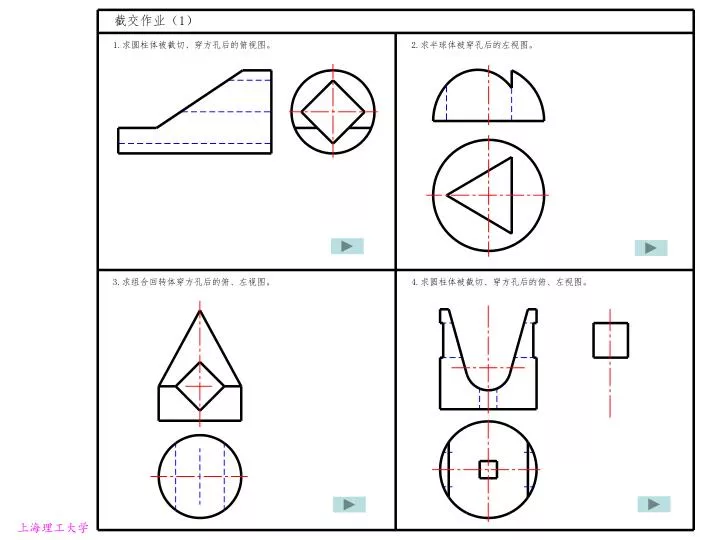

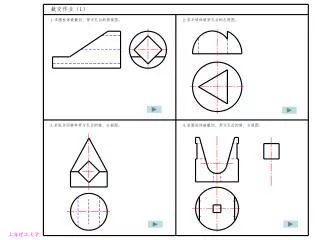

  1. 截交作业（1） 1.求圆柱体被截切、穿方孔后的俯视图。 2.求半球体被穿孔后的左视图。 3.求组合回转体穿方孔后的俯、左视图。 4.求圆柱体被截切、穿方孔后的俯、左视图。 上海理工大学

  2. 第(1)题：分析与解题 1、圆柱体被水平面截切---矩形截交线； 2、圆柱体被正垂面截切---椭圆截交线。 返回 上海理工大学

  3. 第(1)题：分析与解题 3、方孔与水平面相交---三条线； 4、方孔与正垂面相交---五边形。 返回 上海理工大学

  4. 第(2)题：分析与解题 1、半球体被侧平面截切---侧平圆弧； 2、半球体被铅垂面截切---两条椭圆弧。 返回 上海理工大学

  5. 第(3)题：分析与解题 1、主体结构为同轴的圆锥和圆柱体； 2、圆锥体上切去一个方孔； 返回 上海理工大学

  6. 第(3)题：分析与解题 3、圆柱体上也切去一个方孔。 返回 上海理工大学

  7. 第(4)题：分析与解题 1、主体结构为圆柱体； 2、中间切去一个V形块; 返回 上海理工大学

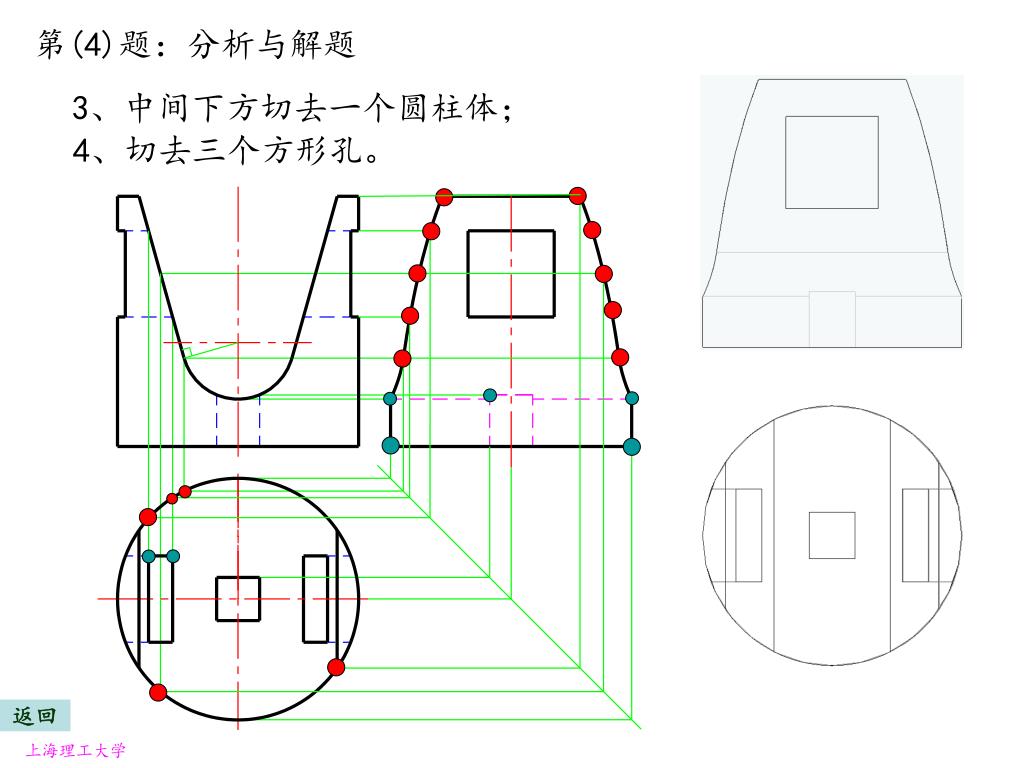

  8. 第(4)题：分析与解题 3、中间下方切去一个圆柱体； 4、切去三个方形孔。 返回 上海理工大学
