  1. ปฏิบัติการประกอบเครื่องคอมพิวเตอร์ By Juthawut Chantharamalee Suan Dusit Rajabhat University (Computer Science)

  2. บทที่ 5 แรม (RAM) บทที่ 2 Suan Dusit Rajabhat University (Computer Science)

  3. บทนำ • หน่วยความจำหลักหรือแรม (RAM) คำว่า RAM ย่อมาจาก Random Access Memory เป็นอุปกรณ์ของคอมพิวเตอร์มีหน้าที่ในการพักข้อมูลก่อนทำการส่งไปยังซีพียูเมื่อซีพียูประมวลผลเสร็จเรียบร้อยแล้วจะนำข้อมูลดังกล่าวมาพักไว้ที่แรมอีกครั้งก่อนที่นำไปแสดงผลตามคำสั่งของเครื่องคอมพิวเตอร์บันทึกข้อมูลเฉพาะเวลาที่มีไฟฟ้าหล่อเลี้ยงเท่านั้นเมื่อปิดเครื่องหน่วยความจำดังกล่าวจะถูกลบไปด้วย Suan Dusit Rajabhat University (Computer Science)

  4. ประเภทของหน่วยความจำแรมประเภทของหน่วยความจำแรม หน่วยความจำแรมแบ่งออกตามโครงสร้างของการผลิตได้ดังนี้ 1. SRAM (Static RAM) เป็นหน่วยความจำแรมที่ผลิตจากทรานซิสเตอร์ที่มีความเร็วสูง ราคาแพง เป็นหน่วยความจำที่ถูกนำไปใช้ในหน่วยความจำแคชสำหรับซีพียูและเมนบอร์ด 2. DRAM (Dynamic RAM) เป็นหน่วยความจำแรมที่ผลิตที่มีคุณสมบัติที่มีความประหยัดไฟฟ้า ได้ถูกนำมาเป็นหน่วยความจำหลักของเครื่องคอมพิวเตอร์ หากมีไฟฟ้าหล่อเลี้ยงหน่วยความจำจะบันทึกข้อมูลไว้ได้ เมื่อปิดไฟฟ้าข้อมูลที่หน่วยความจำได้เก็บไว้จะสูญหายไปทันที Suan Dusit Rajabhat University (Computer Science)

  5. ชนิดของแรม หน่วยความจำแรมแบ่งออกเป็นชนิดต่างๆได้ดังนี้ 1. EDO RAM EDO RAM ย่อมาจาก Extended Data Output RAM เป็นแรมประเภท DRAM แต่มีความเร็วสูงกว่าแรมรุ่นผลิตเพื่อใช้กับเครื่องรุ่น 286, 386 ทำงานแบบ 32 บิต และเครื่องรุ่น 486 ทำงานแบบ 64 บิตเป็นแรมสำหรับเครื่องรุ่น Pentium มีจำนวนขาสัญญาณ 72 ขา เป็นสล๊อตแบบ SIMM (Single Inline Memory) ปัจจุบันแรมประเภทนี้ไม่เป็นที่นิยม แสดงได้ดังรูปที่ 5.1 Suan Dusit Rajabhat University (Computer Science)

  6. รูปที่5.1รูปแสดงแรมชนิด EDO RAM Suan Dusit Rajabhat University (Computer Science)

  7. ชนิดของแรม 2. SDRAM SDRAMย่อมาจาก Synchronous DRAM เป็นแรมที่ใช้ในเครื่องคอมพิวเตอร์ปัจจุบันมีจำนวนขาสัญญาณ 168ขา เพื่อใช้เสียบกับสล๊อตแบบ DIMM (Dual Inline Memory Module) ขนาด 64บิตสำหรับเครื่องที่มีความเร็วบัสตั้งแต่ 100-133 MHZ เป็นภาวะการทำงานของซีพียูที่ไม่ต้องรอคอยการทำงานของแรมอีกต่อไปซึ่งเรียกว่า Wait State ในปัจจุบัน SDRAMที่ผลิตได้ใช้สถาปัตยกรรมการผลิตขนาด 0.18ไมครอน ขนาดมาตรฐานที่ใช้กันมากคือ128 MB และได้ผลิตขนาดเพียง 0.13ไมครอนทำให้สามารถผลิตให้มีขนาดความจุได้สูงถึง 256 MB แรมรุ่นนี้บางรุ่นเพิ่มประสิทธิภาพด้าน ECC (Error Correction Code)มีการเพิ่มบิตพิเศษเรียกว่า Parity บิตใช้สำหรับตรวจสอบความถูกต้อง แสดงได้ดังรูปที่ 5.2 Suan Dusit Rajabhat University (Computer Science)

  8. รูปที่5.2รูปแสดงแรมชนิด SDRAM Suan Dusit Rajabhat University (Computer Science)

  9. ชนิดของแรม 3. DDR SDRAM DDR SDRAM ย่อมาจาก Double Data Rate SDRAM เป็นแรมที่ถูกพัฒนาจาก SDRAM โดยมีความเร็วในการทำงานเพิ่มขึ้นเป็น 2 เท่า โดยมีหลักการทำงานใช้หลักการเปลี่ยนช่วงระดับสัญญาณนาฬิกามาใช้คือให้สามารถทำงานได้ทั้งขาขึ้นและขาลง โดยใช้ความเร็วในการทำงานเท่ากัน มีขนาดความจุตั้งแต่ 128 MB ขึ้นไปมีลักษณะแผงสำหรับเสียบในสล๊อตแบบ DIMM มีจำนวนขาสัญญาณ 184 pin มีช่องทางการสื่อสารข้อมูลสูงกว่า SDRAM มีแรงดันไฟฟ้า 2.5 V ด้วยประสิทธิภาพของแรมจึงได้รับความนิยมเพิ่มมากขึ้นตามลำดับ แสดงได้ดังรูปที่ 5.3 Suan Dusit Rajabhat University (Computer Science)

  10. รูปที่5.3รูปแสดงแรมชนิด DDR SDRAM Suan Dusit Rajabhat University (Computer Science)

  11. ชนิดของแรม 3. DDR SDRAM ในปัจจุบัน DDR RAM แต่ละรุ่นถูกพัฒนาความเร็วดังนี้ 1. DDR ความเร็ว 333 MHz, 400 MHz 2. DDR 2 ความเร็ว 667 MHz, 800 MHz, 1066 MHz 3. DDR 3 ความเร็ว 1066 MHz, 1333MHz, 1600MHz ซึ่ง DDR 2 RAM และ DDR 3 RAM สามารถแสดงได้ดังรูปที่ 5.4 Suan Dusit Rajabhat University (Computer Science)

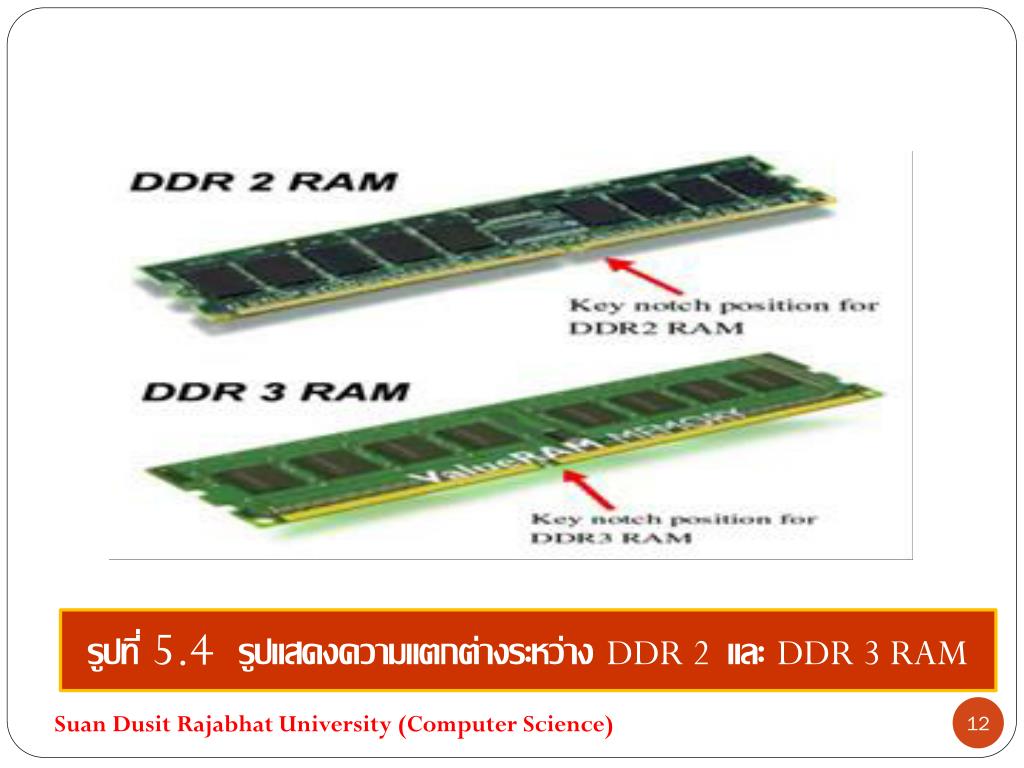

  12. รูปที่5.4รูปแสดงความแตกต่างระหว่าง DDR 2 และ DDR 3 RAM Suan Dusit Rajabhat University (Computer Science)

  13. ชนิดของแรม 4. RDRAM RDRAM ย่อมาจาก RAMBUS DRAM เป็นแรมที่ได้รับการพัฒนารูปแบบการทำงานขึ้นมาใหม่โดยบริษัท RAMBUS ใช้เทคนิคการรับส่งข้อมูลด้วยความถี่สูง ใช้สัญญาณขาขึ้นและขาลงมากำหนดให้แรมทำงาน มีความกว้างสำหรับรับส่งข้อมูล8 หรือ 16 บิต มีอัตราการรับส่งข้อมูล 800 MB ต่อวินาทีในแต่ละช่องของแรม หากใช้แรมในการติดตั้งเครื่องจะเท่ากับ 64 บิตเท่ากัน SDRAM มีความเร็วในการถ่ายโอนข้อมูลสูงถึง 3.2 GB ต่อวินาที RDRAM มีราคาสูงมากเมื่อเทียบกับ SDRAM และ DDR SDRAM แสดงได้ดังรูปที่ 5.5 Suan Dusit Rajabhat University (Computer Science)

  14. รูปที่5.5รูปแสดงชนิดRDRAM Suan Dusit Rajabhat University (Computer Science)

  15. การติดตั้งแรม การติดตั้งแรมแบ่งการติดตั้งออกตามชนิดของแรมดังนี้ 1. ติดตั้ง EDO DRAM ในการติดตั้งแรมรุ่นนี้กระทำได้โดยการเสียบในสล๊อตตรงๆ พลาสติกตัวล๊อกจะงับขอบของแรมโดยอัตโนมัติ หรือบางรุ่นจะต้องวางแบบตะแคงก่อน แล้วผลักให้ตรงๆ จะมีแขนพลาสติกเป็นตัวล๊อกเข้ากับช่องเล็กๆ บนแรมทั้ง 2 ข้าง 2. ติดตั้ง SDRAM ในการติดตั้งแรมรุ่นนี้กระทำได้โดยการเสียบในสล๊อตแบบ DIMM จะมีแขนล๊อคพลาสติกที่ปลายทั้งสองข้างงับอยู่ เวลาติดตั้งให้ง้างทั้ง 2 ข้างออกก่อนแล้วจึงนำแรมกดลงในสล๊อตของแรมตรงๆ แขนล๊อคจะกระดกกลับมาล๊อคปลายทั้ง 2 ข้างของแรม รูปที่ 5.6 แสดงวิธีการติดตั้งแรมลงบนเมนบอร์ด Suan Dusit Rajabhat University (Computer Science)

  16. รูปที่5.6แสดงการติดตั้งแรมบนเมนบอร์ดรูปที่5.6แสดงการติดตั้งแรมบนเมนบอร์ด Suan Dusit Rajabhat University (Computer Science)

  17. The EndUnit 5 Suan Dusit Rajabhat University (Computer Science)
