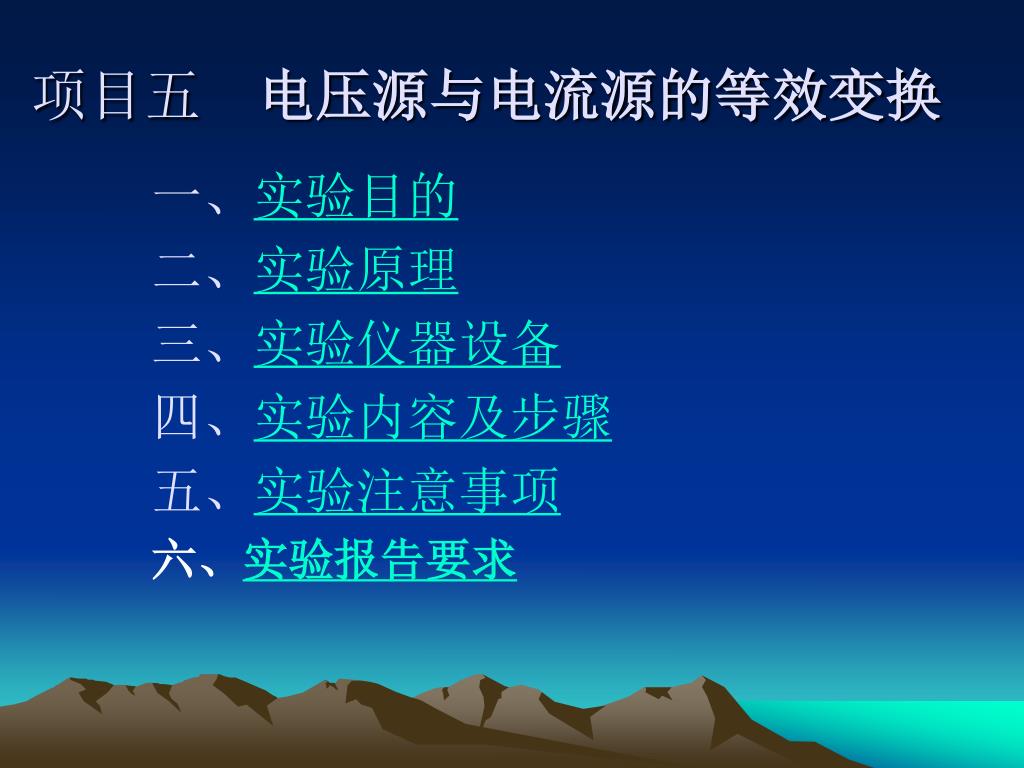

  1. 项目五电压源与电流源的等效变换 一、实验目的 二、实验原理 三、实验仪器设备 四、实验内容及步骤 五、实验注意事项 六、实验报告要求

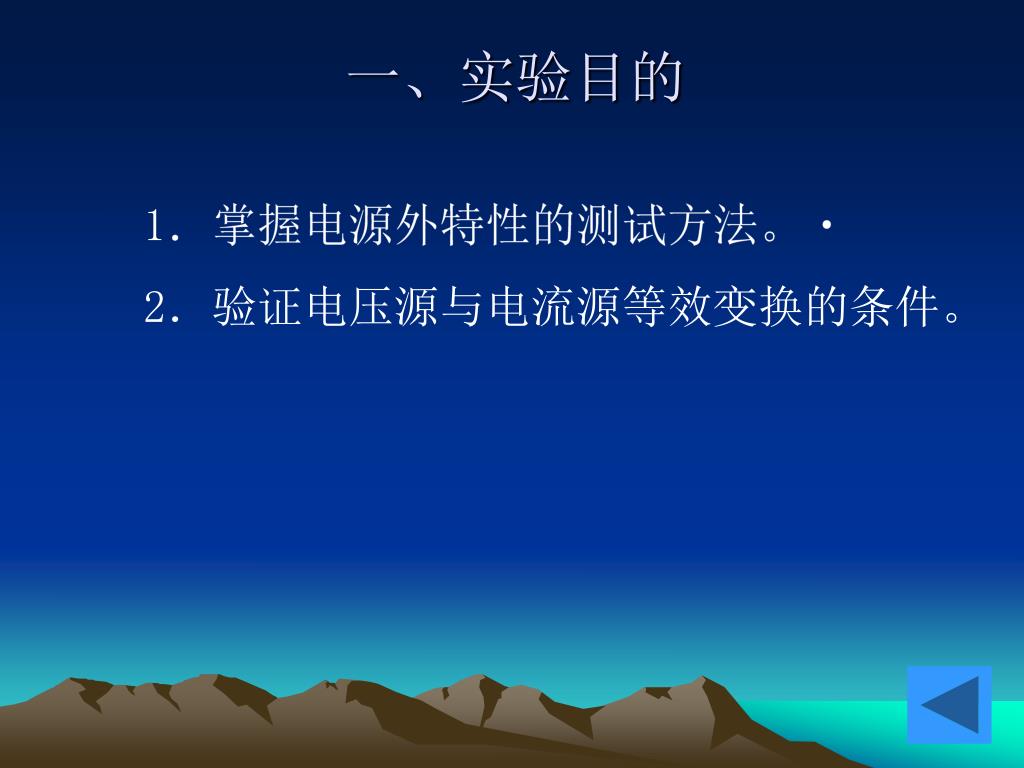

  2. 一、实验目的 1．掌握电源外特性的测试方法。 2．验证电压源与电流源等效变换的条件。

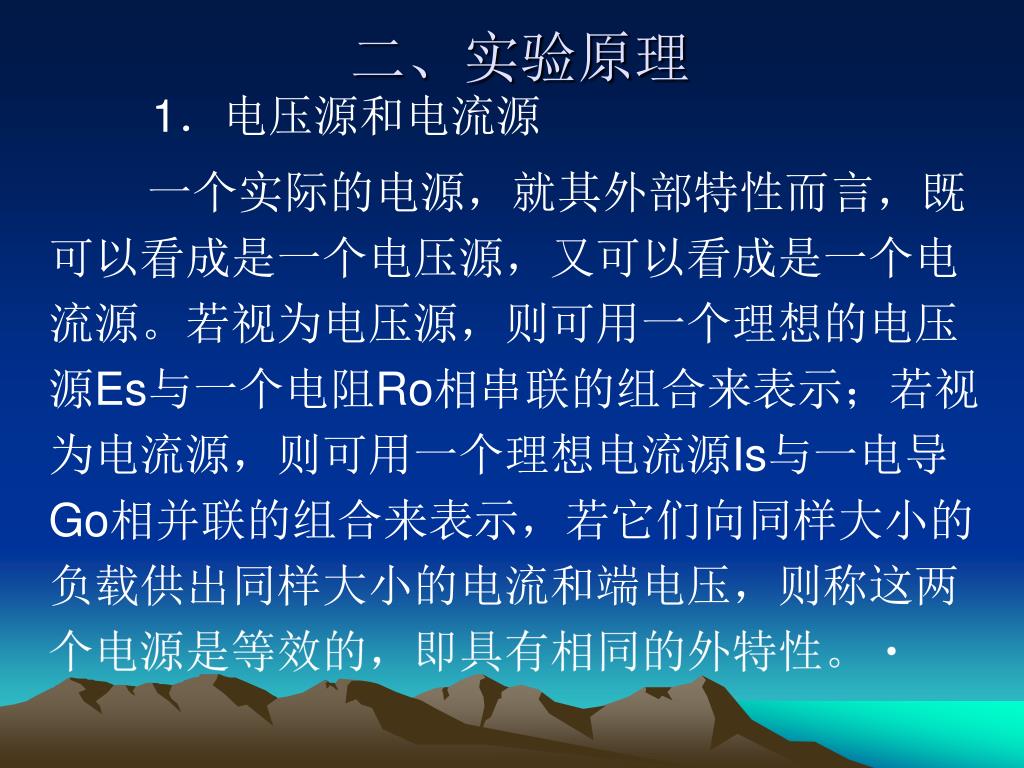

  3. 二、实验原理 1．电压源和电流源 　　　一个实际的电源，就其外部特性而言，既可以看成是一个电压源，又可以看成是一个电流源。若视为电压源，则可用一个理想的电压源Es与一个电阻Ro相串联的组合来表示；若视为电流源，则可用一个理想电流源Is与一电导Go相并联的组合来表示，若它们向同样大小的负载供出同样大小的电流和端电压，则称这两个电源是等效的，即具有相同的外特性。

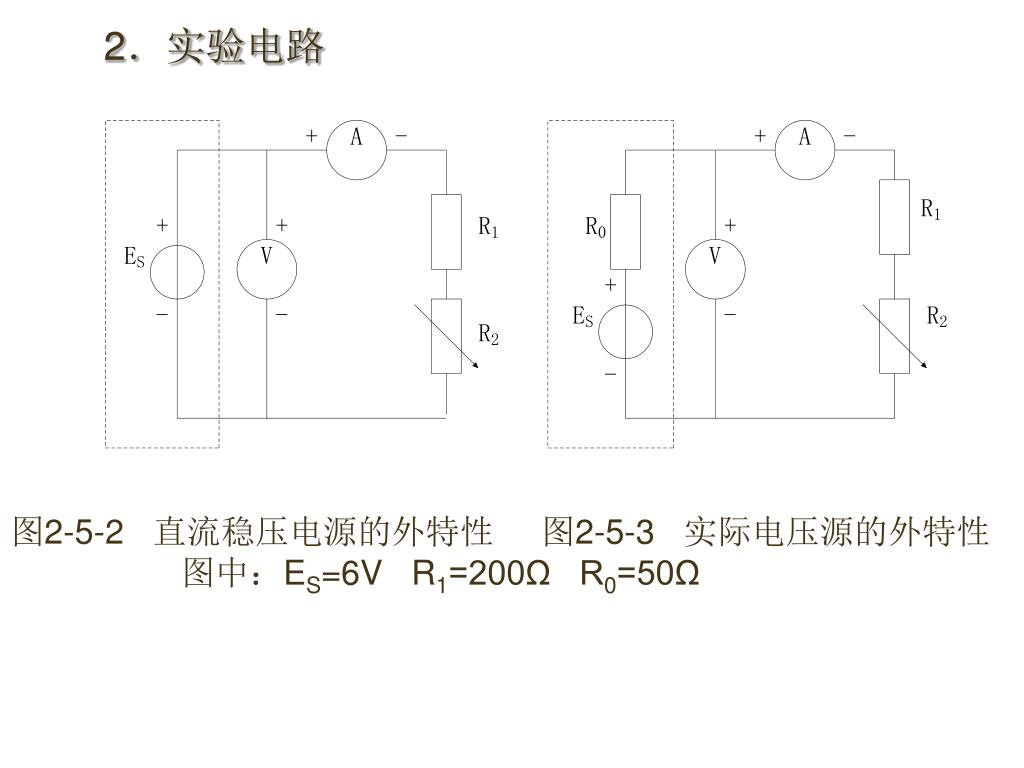

  4. 2．实验电路 图2-5-2 直流稳压电源的外特性 图2-5-3 实际电压源的外特性 　　　　　图中：ES=6V R1=200Ω R0=50Ω

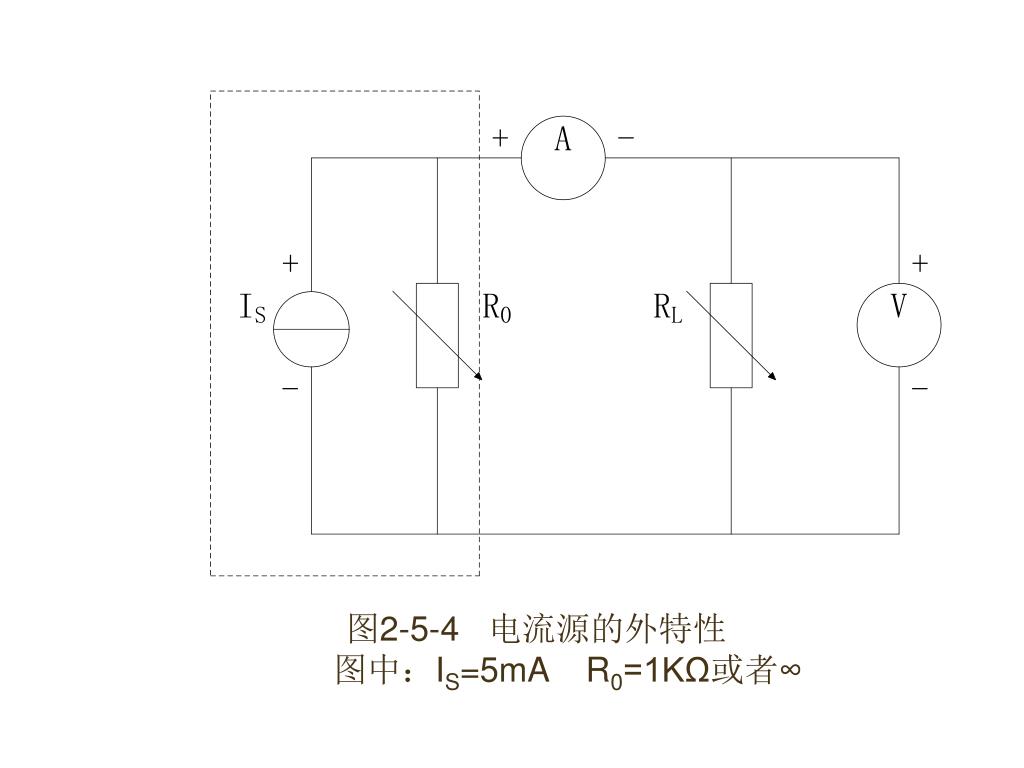

  5. 图2-5-4 电流源的外特性 　　　　　 图中：IS=5mA R0=1KΩ或者∞

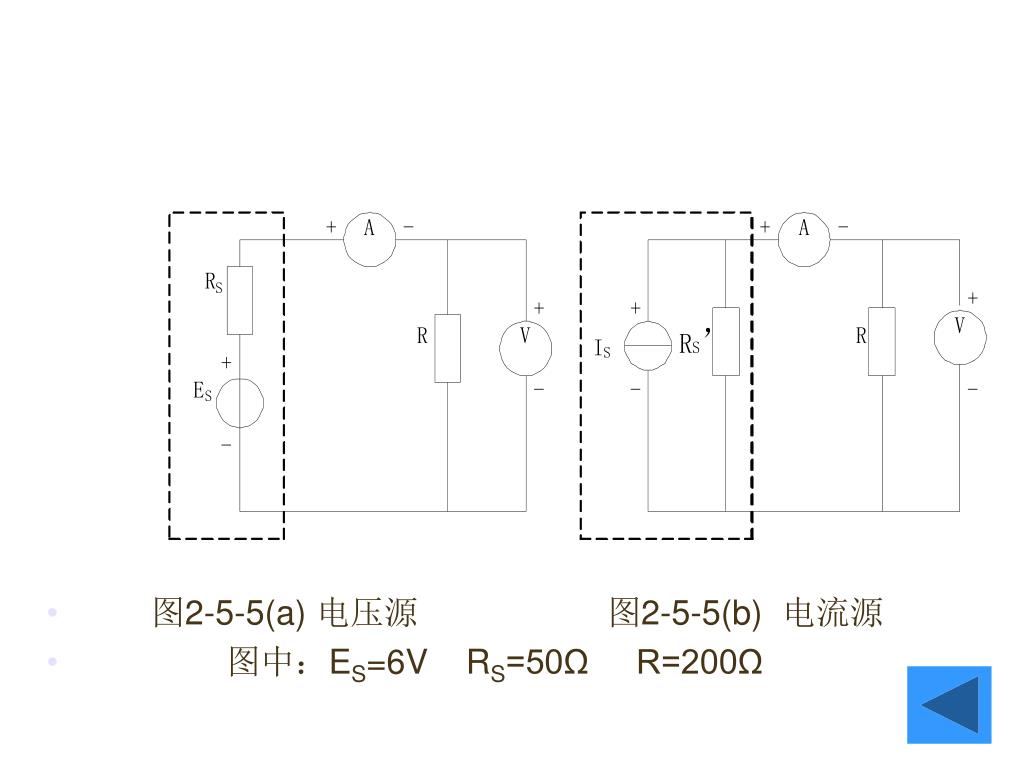

  6. 图2-5-5(a) 电压源 图2-5-5(b) 电流源 • 图中：ES=6V RS=50Ω R=200Ω

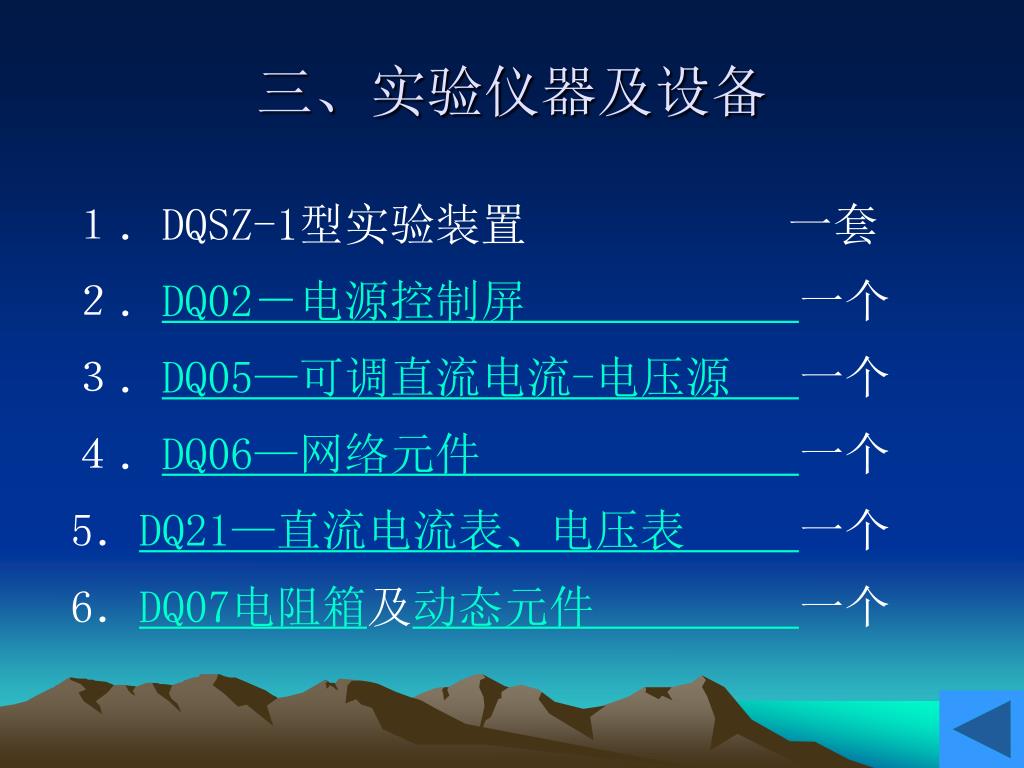

  7. 三、实验仪器及设备 １．DQSZ-1型实验装置 一套 ２．DQ02－电源控制屏 一个 ３．DQ05—可调直流电流-电压源 一个 ４．DQ06—网络元件 一个 5．DQ21—直流电流表、电压表 一个 6．DQ07电阻箱及动态元件 一个

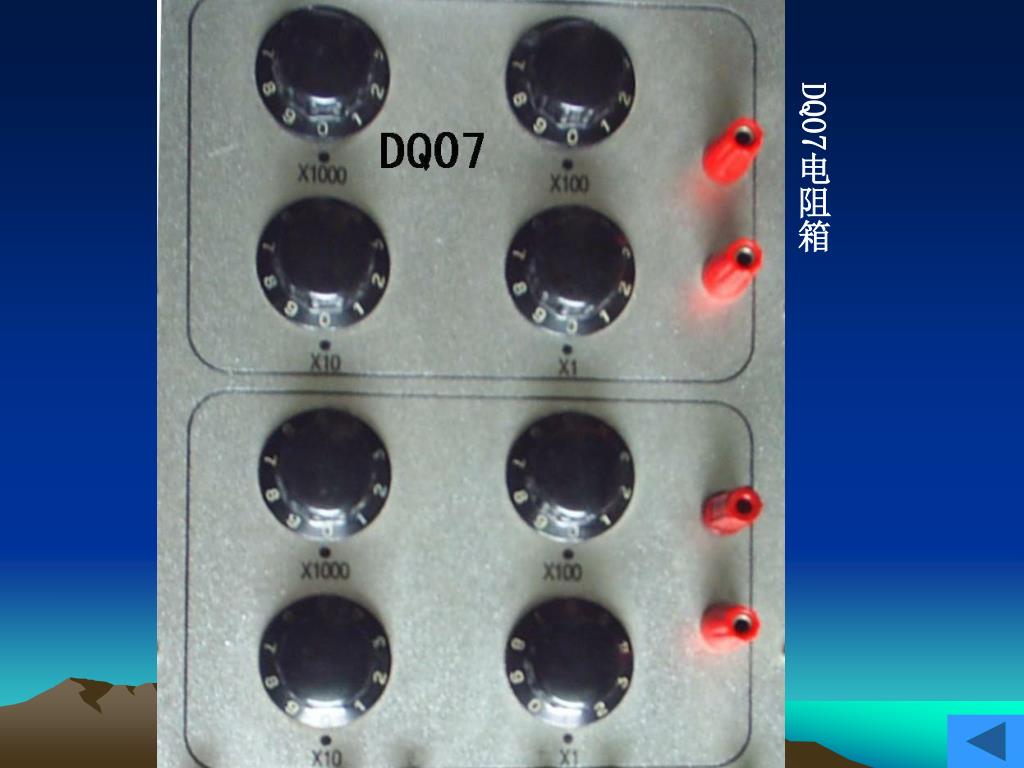

  8. DQ07电阻箱

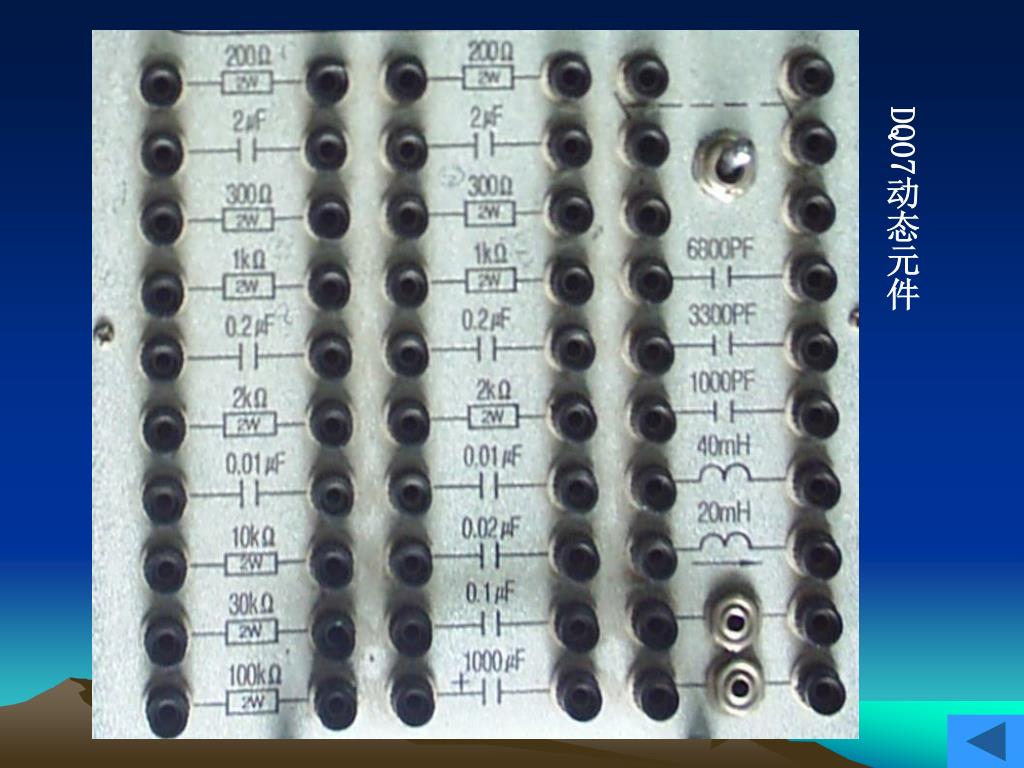

  9. DQ07动态元件

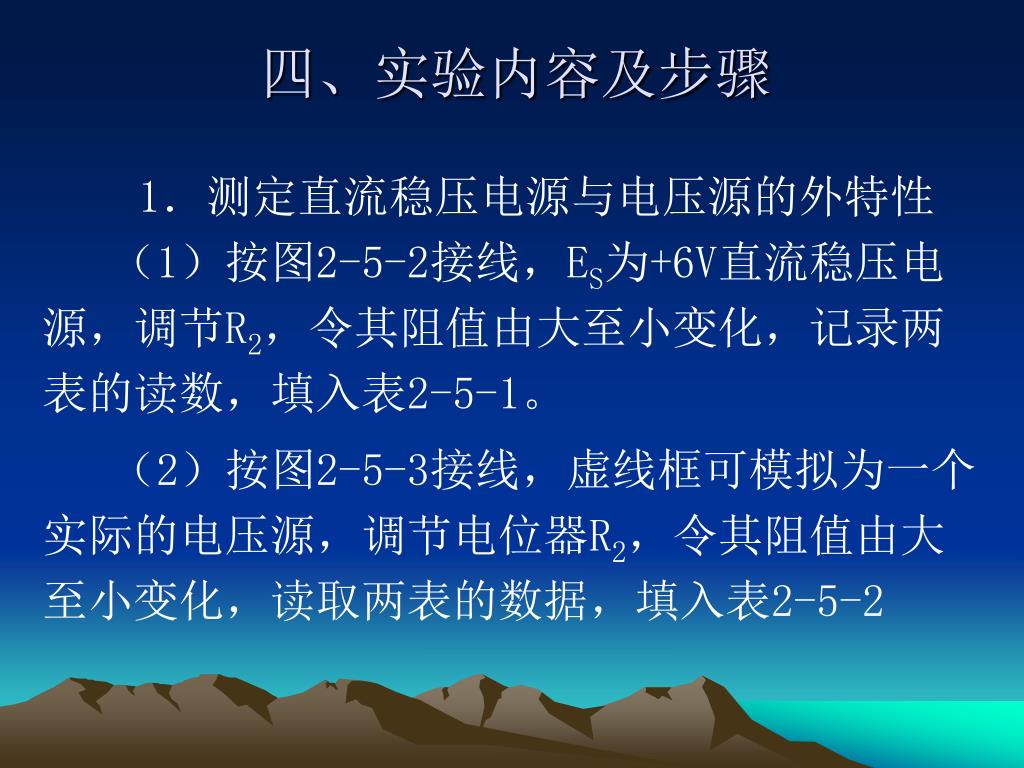

  10. 四、实验内容及步骤 1．测定直流稳压电源与电压源的外特性 （1）按图2-5-2接线，ES为+6V直流稳压电源，调节R2，令其阻值由大至小变化，记录两表的读数，填入表2-5-1。 （2）按图2-5-3接线，虚线框可模拟为一个实际的电压源，调节电位器R2，令其阻值由大至小变化，读取两表的数据，填入表2-5-2 

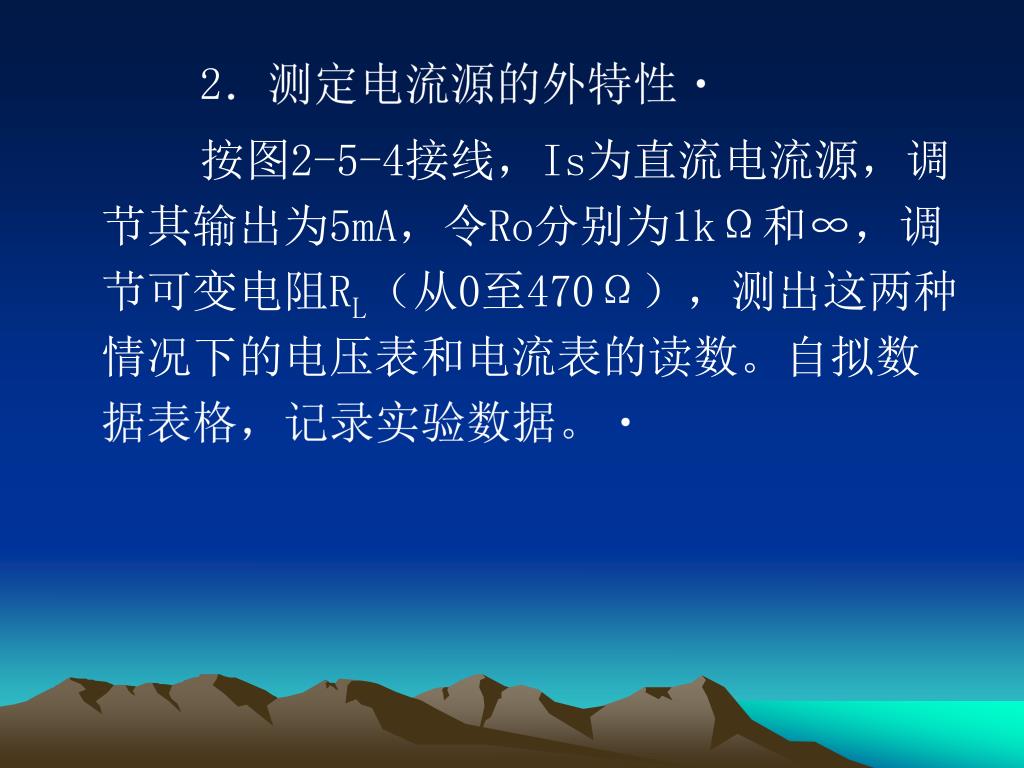

  11. 2．测定电流源的外特性 按图2-5-4接线，Is为直流电流源，调节其输出为5mA，令Ro分别为1kΩ和∞，调节可变电阻RL（从0至470Ω），测出这两种情况下的电压表和电流表的读数。自拟数据表格，记录实验数据。

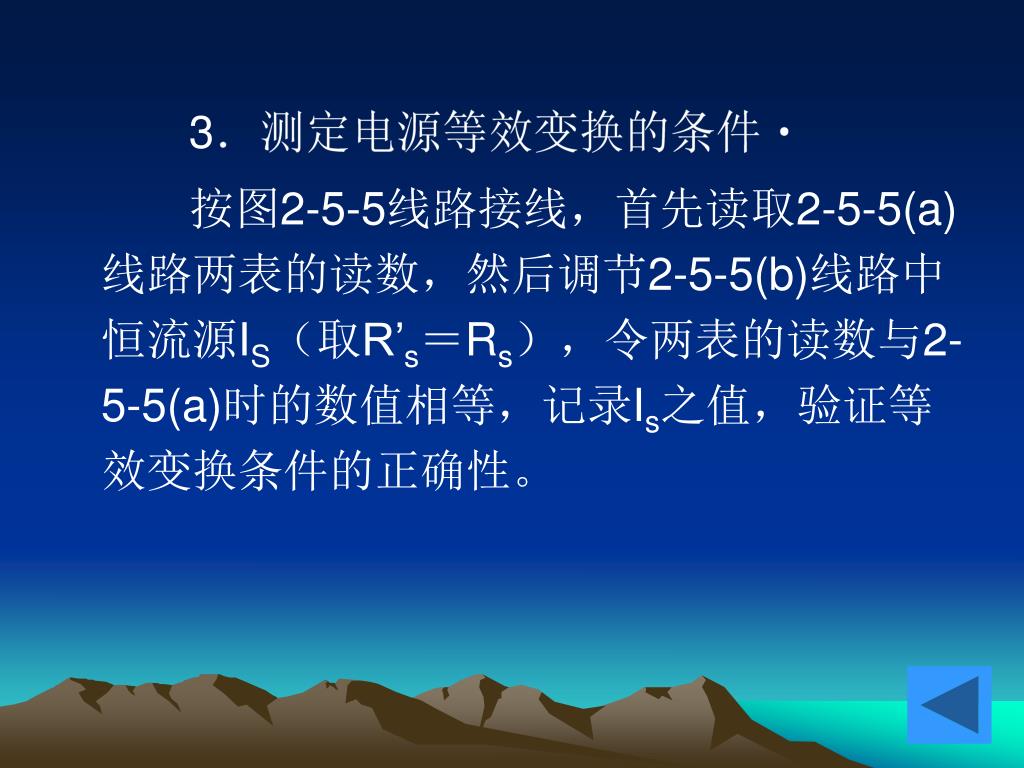

  12. 3．测定电源等效变换的条件 按图2-5-5线路接线，首先读取2-5-5(a)线路两表的读数，然后调节2-5-5(b)线路中恒流源IS（取R’s＝Rs），令两表的读数与2-5-5(a)时的数值相等，记录Is之值，验证等效变换条件的正确性。

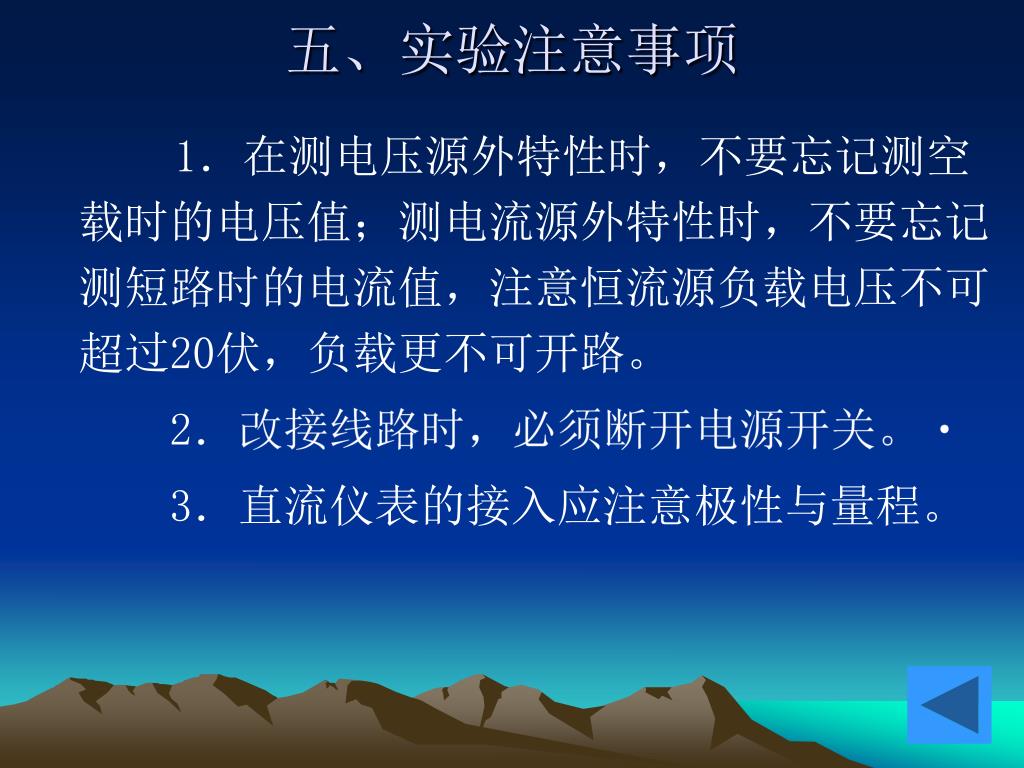

  13. 五、实验注意事项 1．在测电压源外特性时，不要忘记测空载时的电压值；测电流源外特性时，不要忘记测短路时的电流值，注意恒流源负载电压不可超过20伏，负载更不可开路。 2．改接线路时，必须断开电源开关。 3．直流仪表的接入应注意极性与量程。

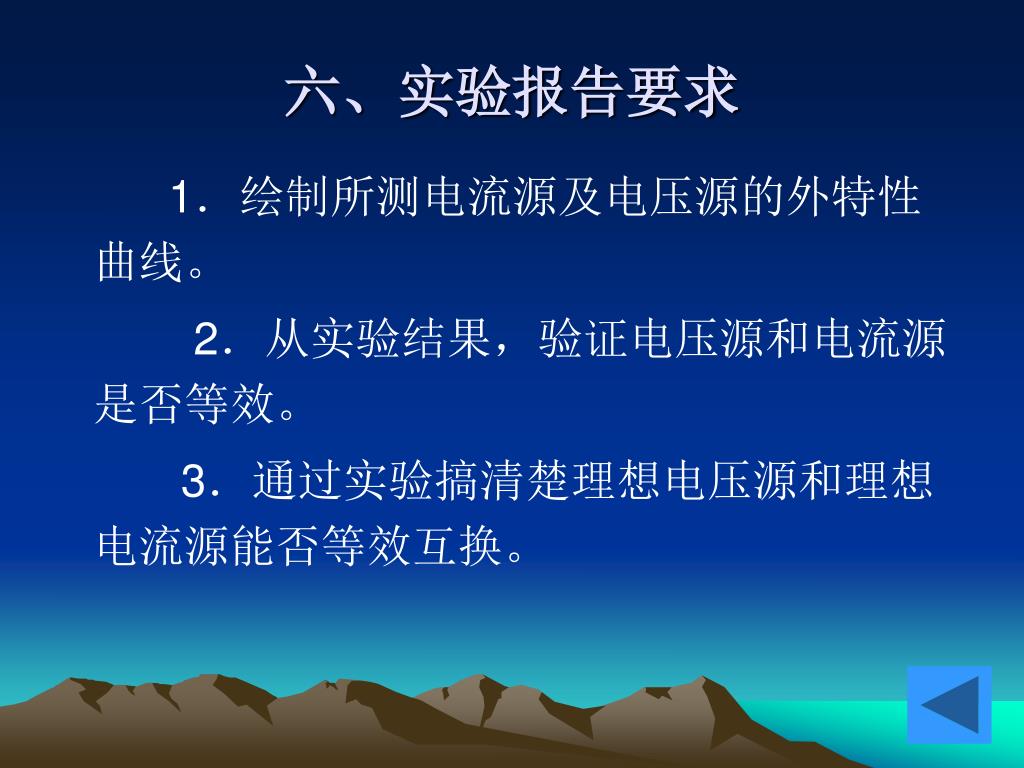

  14. 六、实验报告要求 1．绘制所测电流源及电压源的外特性曲线。 2．从实验结果，验证电压源和电流源是否等效。 3．通过实验搞清楚理想电压源和理想电流源能否等效互换。
